Plastische Verformung, Druckeigenspannungen, Kaltverfestigung, Topografie und die erforderlichen Abnahmenachweise
Verfestigungsstrahlen (Shot Peening) verändert eine Metalloberfläche in drei miteinander verbundenen Bereichen: Kontrollierte Einschläge erzeugen überlappende plastische Vertiefungen, die eingespannte Randschicht kann nach der Entlastung Druckeigenspannungen behalten, und die Oberflächentopografie verändert sich. Auch Kaltverfestigung, Rauheit, Maße und Sauberkeit können beeinflusst werden. Das Ergebnis hängt von Werkstoff, Eingangsoberfläche, Strahlmittel, Almen-Intensität, Bedeckungsgrad, Beaufschlagung, Geometrie und Fertigungsfolge ab.

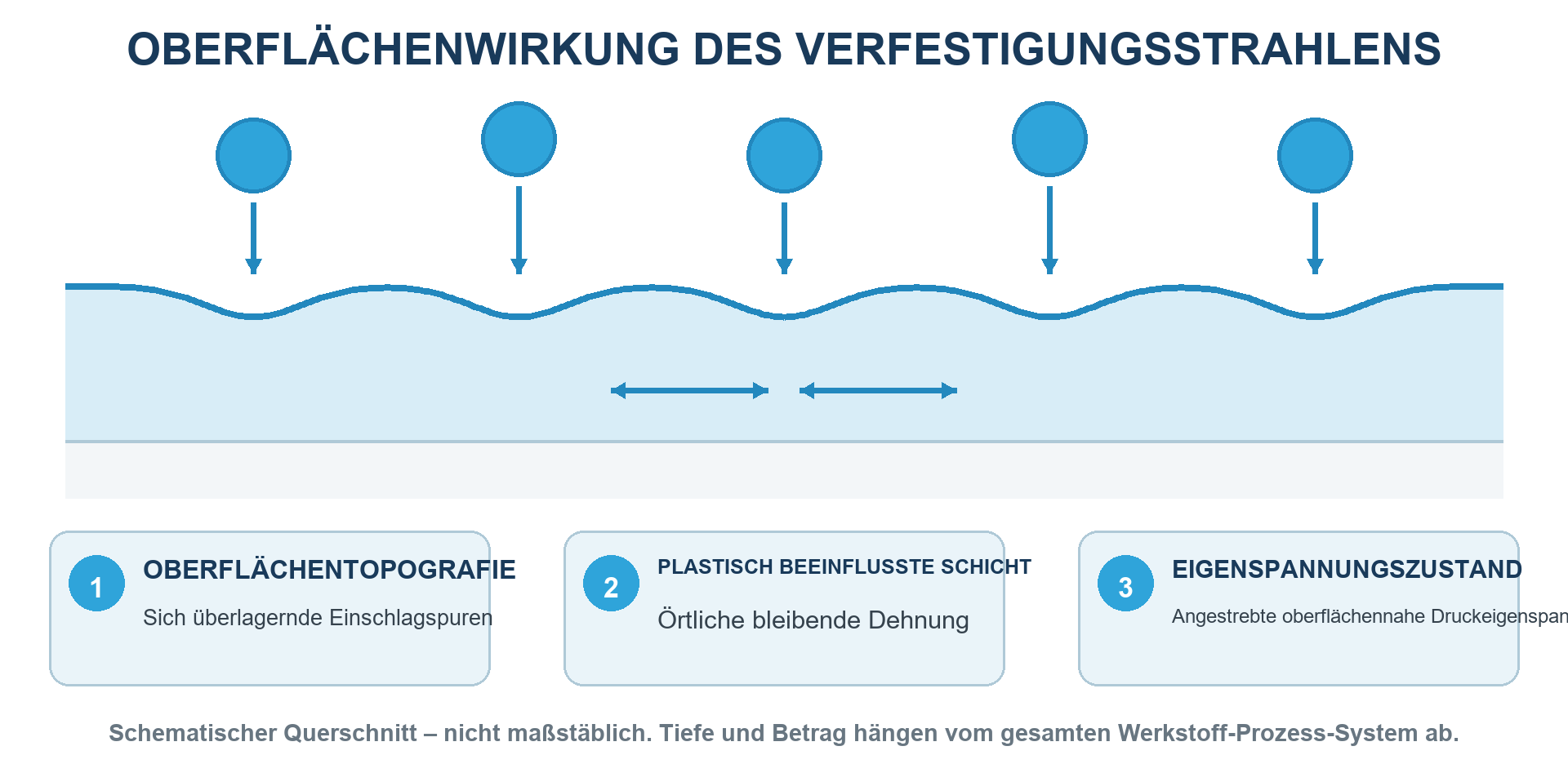

Was geschieht bei einem Strahlmitteleinschlag?
Ein Strahlmittelpartikel trifft das Bauteil mit kontrollierter Geschwindigkeit und Richtung. Der Kontaktdruck überschreitet örtlich die Elastizitätsgrenze und erzeugt eine kleine plastische Vertiefung mit umgebender elastischer und plastischer Verformung. Wiederholte, überlappende Einschläge bearbeiten die festgelegte Fläche.
Der darunterliegende Werkstoff behindert die plastisch gedehnte Randschicht. Nach Wegfall der Einschlagbelastung kann dadurch nahe der Oberfläche ein Druckeigenspannungszustand verbleiben, der durch Zugeigenspannungen an anderer Stelle im Querschnitt ausgeglichen wird. Betrag und Tiefe ergeben sich nicht aus einer einzelnen Maschineneinstellung und lassen sich nicht direkt aus einer Almen-Bogenhöhe ablesen.

Welche Veränderungen bleiben nach dem Strahlen?
| Veränderung an Oberfläche oder Randschicht | Physikalischer Ursprung | Mögliche Bewertung |
|---|---|---|
| Überlappende Einschlagmulden | Örtliche plastische Verformung durch wiederholte Strahlmitteleinschläge | Freigegebene Bedeckungsgradprüfung, Mikroskopie oder Topografiemessung bei Forderung |
| Druckeigenspannungsfeld | Zwang zwischen plastisch gedehnter Randschicht und darunterliegendem Werkstoff nach Entlastung | Röntgendiffraktometrie oder anderes qualifiziertes Verfahren an festgelegten Orten und Richtungen bei Forderung |
| Kaltverfestigte Randschicht | Plastische Dehnung und mögliche Gefügereaktion auf die Einschläge | Härte, Beugungslinienbreite, Metallografie oder weiterer qualifizierter Kennwert bei Forderung |
| Veränderte Rauheit und Textur | Größe und Überlappung der Mulden, Auftreffwinkel und Eingangsoberfläche | Festgelegte Rauheitskenngrößen mit dokumentiertem Messverfahren |
| Örtliche Maß- oder Formänderung | Werkstoffverdrängung und unsymmetrische Beaufschlagung empfindlicher Geometrie | Maßprüfung, Profilmessung und Verzugsprüfung bei Forderung |
| Mögliche Verunreinigung oder Strahlmittelrückstände | Werkstoffübertrag, Zerfall, Mischnutzung einer Anlage oder eingeschlossene Partikel | Sauberkeitsprüfung, Werkstoffanalyse oder kontrollierte Entfernung mit Verifizierung |
Tabelle 1. Eine verfestigungsgestrahlte Oberfläche enthält mehrere zusammenhängende, aber getrennt messbare Veränderungen.

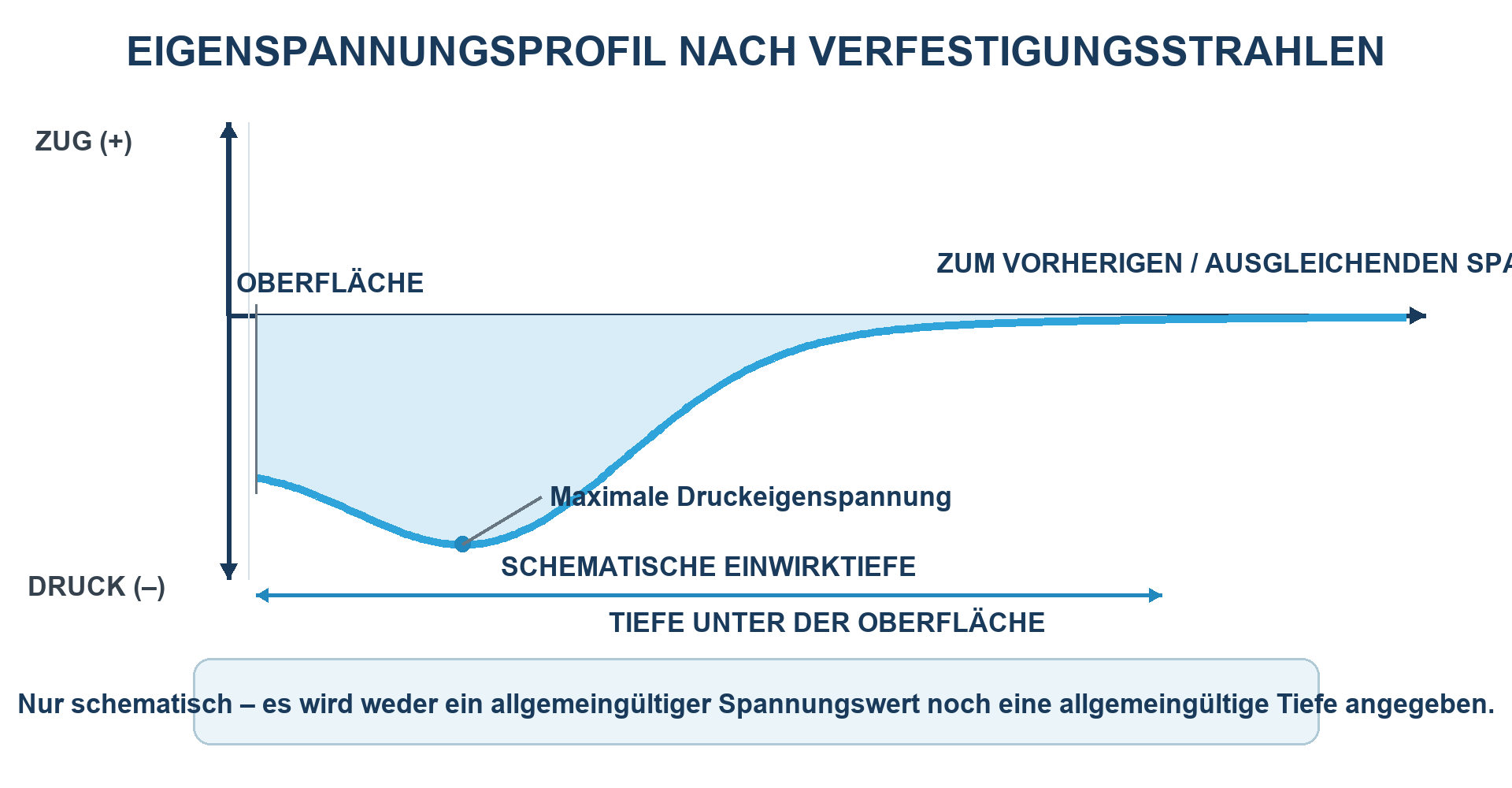

Welche Wirkung hat das Druckeigenspannungsfeld?
Viele Ermüdungsrisse und umgebungsunterstützte Risse entstehen unter Zugbeanspruchung an oder nahe der Oberfläche. Ein geeigneter Druckeigenspannungszustand kann die wirksame Zugbeanspruchung während eines Teils des Lastzyklus verringern und damit Rissinitiierung oder frühes Risswachstum verzögern. Er schützt nicht grundsätzlich gegen Überlast, Korrosion, Fretting, ungeeignete Geometrie oder Grundwerkstofffehler.
Der Zustand kann sich unter Temperatur, zyklischer Plastizität, Überlast, Richten, aggressiver Materialabnahme oder späterer mechanischer Bearbeitung umlagern oder entspannen. Beruht die Konstruktion auf einem Eigenspannungstiefenprofil, ist der maßgebende Endzustand aus Fertigung und Einsatz zu validieren.
Was bedeutet Kaltverfestigung?
Die plastische Dehnung durch wiederholte Einschläge erzeugt eine kaltverfestigte Randschicht. Je nach Legierung und Zustand können sich Härte, Versetzungsstruktur, Beugungsverhalten und bei umwandlungsempfindlichen Werkstoffen auch der Phasenzustand ändern. Mehr Kaltverfestigung ist nicht automatisch besser. Übermäßige Verformung kann Oberflächenschäden erhöhen oder die Stabilität bei späterer Wärme und Belastung reduzieren.
Kaltverfestigung, Eigenspannungen und Rauheit sind zusammenhängende Folgen, aber keine austauschbaren Größen. Eine Härtemessung ersetzt keine Eigenspannungsmessung, ein Almen-Ergebnis keine Gefügeprüfung des Bauteils und der Bedeckungsgrad keinen dieser Nachweise.
Verändert Verfestigungsstrahlen die Rauheit?
Ja. Strahlmittelgröße, -form, -härte und -geschwindigkeit, Auftreffwinkel, Bedeckungsgrad, Beaufschlagung und Eingangsoberfläche bestimmen die entstehende Textur. Eine glatte bearbeitete Fläche kann rauer werden. Eine gerichtete Schleifstruktur kann ein gleichmäßiger erscheinendes Muldenbild erhalten, ohne dass der numerische Rauheitswert sinkt.
Bei funktionaler Forderung sind Rauheitskenngröße, Grenzwellenlänge oder Filterung, Messrichtung, Gerät, Ort und Grenzwert festzulegen. „Glatte Oberfläche“ ist kein gelenktes Abnahmekriterium. Dichtung, Beschichtungsverbund, Reibung, Kontaktermüdung und Aussehen können unterschiedliche Kenngrößen verlangen.
Trägt oder reinigt der Prozess Material ab?
Verfestigungsstrahlen ist primär eine mechanische Randschichtbehandlung durch plastische Einschläge und keine kontrollierte Materialabnahme. Strahlen zum Reinigen oder Vorbereiten einer Oberfläche hat einen anderen Hauptzweck, auch wenn sich manche Anlagen- oder Strahlmittelfamilien überschneiden. Ein Prozess zum Entfernen von Zunder, Rost, Beschichtung oder Maßzugabe ist nicht automatisch einem qualifizierten Verfestigungsstrahlprozess gleichwertig.
Eine Vorreinigung kann erforderlich sein, damit Öl, Zunder oder lose Verunreinigung Bearbeitung und Prüfung nicht stören. Nach dem Prozess kann Reinigung notwendig sein, um freies Strahlmittel und Rückstände zu entfernen. Die Verfahren müssen mit Werkstoff, Hohlräumen und Folgeprozessen verträglich sein.
Wie verändert der Werkstoffzustand die Reaktion?
| Eingabe | Warum die Reaktion variiert | Frage vor der Bearbeitung |
|---|---|---|
| Legierung und Produktform | Festigkeit, Duktilität, Einschlüsse, Anisotropie und Vorbearbeitung unterscheiden sich | Welcher genaue Werkstoff- und Produktzustand liegt vor? |
| Wärmebehandlung und Härte | Bestimmen plastische Reaktion, Schadensempfindlichkeit und Stabilität der Eigenspannungen | Sind Kern-, Randschicht- und örtliche Härte bekannt? |
| Eingangstopografie | Bearbeitete, geschliffene, polierte, gegossene und additiv gefertigte Flächen besitzen verschiedene Ausgangszustände | Welcher Zustand liegt beim Strahlen vor und wird vorher gemessen? |
| Randschicht, Beschichtung oder Konversionsschicht | Eine harte, spröde, dünne oder funktionale Schicht kann anders als der Grundwerkstoff reagieren | Soll die Schicht erhalten, geschützt oder bearbeitet werden? |
| Geometrie | Kanten, dünne Bereiche, Bohrungen, Radien und abgeschattete Merkmale verändern Zugang und örtliche Verformung | Ist die Zone erreichbar, abstützbar, schützbar und prüfbar? |
| Einsatz und Folgeprozesse | Last, Temperatur, Korrosion, Materialabnahme und Beschichtung können den Endzustand verändern | Welche Eigenschaft muss am Endzustand erhalten bleiben? |
Tabelle 2. Die Werkstofffamilie allein sagt die fertige Oberfläche nicht voraus.
Aluminium, Titan, Nickellegierungen, un- und legierte Stähle, nichtrostende Stähle sowie randschichtgehärtete Oberflächen können unterschiedliche Grenzen für Rauheit, Verunreinigung, Einschlagschwere und Stabilität der Eigenspannungen besitzen. Zu prüfen sind genaue Legierung, Wärmebehandlung, Härte, Rand- oder Beschichtungszustand und Eingangsoberfläche.
Können sich Maße und Form ändern?
Die örtliche plastische Verdrängung ist meist gering, kann aber dünne, unsymmetrische oder eng tolerierte Merkmale verformen. Kanten, Gewinde, scharfe Übergänge, Dichtflächen und Präzisionspassungen können auf Topografie oder örtliche Materialbewegung empfindlich reagieren. Unsymmetrische Beaufschlagung kann einen dünnen Querschnitt biegen; eingeschlossenes Strahlmittel kann Montage oder Sauberkeit beeinträchtigen.
Bei vorhandenem Risiko sind Abstützung, ausgewogene Bearbeitungsfolge, Maskierung, Maßprüfung und Verzugsgrenzen während der Entwicklung festzulegen. Eine allgemeine Bezeichnung als „maßneutraler Prozess“ ist nicht belastbar.
Wann ist eine gestrahlte Oberfläche unzulässig?
- Unvollständiger Bedeckungsgrad oder örtlich unbehandelte Stelle innerhalb der festgelegten Grenze.
- Übermäßige Rauheit, Überlappungen, Falten, Mikrorisse, Kantenabbau oder andere unzulässige Schäden.
- Eingebettetes oder übertragenes Strahlmittel, Vermischung oder zurückbleibende Partikel.
- Einschläge auf ausgeschlossenen Gewinden, Passungen, Dichtflächen, Beschichtungszonen oder Kennzeichnungen.
- Verzug oder Maßänderung außerhalb der Zeichnungsgrenzen.
- Ein Folgeprozess trägt die geforderte Schicht ohne Freigabe ab oder entspannt sie thermisch.
- Die Sichtprüfung des Bedeckungsgrads ist konform, aber ein gesondert aufgerufenes Funktions- oder Validierungskriterium nicht.
Wie wird die Oberfläche verifiziert?

| Abnahmeebene | Typisches gelenktes Merkmal | Unzulässige Abkürzung |
|---|---|---|
| Verifizierung des Strahls | Almen-Intensität, Strahlmittelzustand, Anlagenkonfiguration und überwachte Eingaben | Maschinendruck oder Zeit gilt als Oberflächenabnahme |
| Vollständigkeit der Bearbeitung | Bedeckungsgrad auf der gesamten festgelegten Fläche unter der freigegebenen Methode | Ein konformes Almen-Ergebnis gilt als Bedeckungsgradnachweis |
| Oberflächenintegrität | Unzulässige Schäden, Rauheit, Verunreinigung, Strahlmittelrückstände und geschützte Grenzen bei Forderung | Jede sichtbare Einschlagmulde wird automatisch akzeptiert |
| Geometrie und Funktion | Maße, Form, Verzug, Passung, Dichtfunktion oder Beschichtungsbereitschaft bei Forderung | Verfestigungsstrahlen wird als grundsätzlich maßneutral betrachtet |
| Bauteilvalidierung | Eigenspannungstiefenprofil, Ermüdung, Spannungsrisskorrosion oder weitere Leistungsprüfung bei Forderung | Bauteillebensdauer wird allein aus Prozessaufzeichnungen abgeleitet |
Tabelle 3. Keine einzelne Prüfung belegt alle Aspekte des fertigen Bauteils.
Die Almen-Intensität verifiziert den Strahl unter der anwendbaren Anordnung. Der Bedeckungsgrad dient der Abnahme der Bearbeitungsvollständigkeit auf der festgelegten Fläche. Sichtprüfung, Rauheit, Maße, Sauberkeit, Eigenspannungen oder Ermüdungsnachweise gelten entsprechend Zeichnung, Prozessplan und Qualifikationsgrundlage. Ergebnisse und Abnahmebefugnisse bleiben getrennt.
Welche Angaben werden vor der Bearbeitung benötigt?
Bereitzustellen sind aktuelle Zeichnung und Revision, Werkstoff und Produktform, Wärmebehandlung und Härte, Eingangsoberfläche und Vorprozesse, gekennzeichnete Bearbeitungs- und Ausschlusszonen, vollständiger Almen-Bereich mit Prüfstreifentyp, Bedeckungsgrad oder Beaufschlagung, Strahlmittelgrenzen, Maskierung, Reinigung, Folgeprozesse, Oberflächen- und Maßkriterien, Qualifikationsprüfungen, Aufzeichnungen und Änderungsbefugnis.
Häufig gestellte Fragen
Trägt Verfestigungsstrahlen Werkstoff von der Oberfläche ab?
Der Hauptmechanismus ist die plastische Eindellung und nicht die kontrollierte Materialabnahme. Durch Schädigung, spröde Schichten oder Verunreinigung können geringe Mengen verdrängt oder gelöst werden; ohne autorisierte Grundlage darf Verfestigungsstrahlen nicht als Bearbeitungs- oder Reinigungszugabe spezifiziert werden.
Macht Verfestigungsstrahlen eine Oberfläche glatter?
Nicht automatisch. Es verändert die Textur und erzeugt üblicherweise überlappende Mulden. Je nach Eingangsoberfläche, Strahlmittel und Prozessfenster können Rauheitswerte steigen, sinken oder ihre Richtungsabhängigkeit ändern. Maßgebend ist die Messung am tatsächlichen Zustand.
Erzeugt Verfestigungsstrahlen eine Beschichtung?
Nein. Der Prozess verändert die Oberfläche und Randschicht des Grundwerkstoffs; er ist kein Beschichtungsverfahren. Strahlmittelübertrag oder Verunreinigung ist keine beabsichtigte Beschichtung.
Wie tief reicht die beeinflusste Schicht?
Es gibt keine allgemeingültige Tiefe. Werkstoffzustand, Strahlmittel, Intensität, Geometrie und Auftreffbedingungen bestimmen sie. Ist die Tiefe konstruktionsrelevant, muss das erforderliche Eigenspannungs- oder Werkstoffprofil festgelegt und validiert werden.
Ist die Almen-Bogenhöhe die Eigenspannung im Bauteil?
Nein. Die Bogenhöhe ist die Reaktion des Almen-Prüfstreifens nach dem Strahlen. Sie unterstützt die Ermittlung oder Verifizierung der Intensität, ist aber kein Eigenspannungswert des Bauteils.
Kann Verfestigungsstrahlen Oberflächenfehler verdecken?
Die Einschlagstextur kann vorhandene Anzeigen schwerer erkennbar machen, repariert aber keine Risse, keinen Schleifbrand und keine unzulässige Schädigung. Erforderliche Eingangsprüfung und autorisierter Verwendungsentscheid müssen vor dem Strahlen erfolgen.
Dürfen Gewinde, Dichtflächen und scharfe Kanten gestrahlt werden?
Nur wenn Zeichnung und qualifizierter Fertigungsweg dies erlauben. Funktionale Flächen können Ausschluss, Maskierung, beherrschten Übergang oder besondere Abnahme benötigen, weil Topografie und örtliche Maße sich verändern können.
Wie wird eine verfestigungsgestrahlte Oberfläche abgenommen?
Maßgebend sind Zeichnung und Prozessplan. Typische Ebenen umfassen Almen- und Strahlmittelaufzeichnungen, freigegebene Bedeckungsgradprüfung, Bewertung von Oberfläche und Grenzen sowie Rauheit, Maße, Sauberkeit oder Eigenspannungen nur bei entsprechender Forderung.
Die wichtigsten Punkte
- Verfestigungsstrahlen erzeugt überlappende plastische Einschläge, eine kaltverfestigte Randschicht und potenziell günstige Druckeigenspannungen.
- Es verändert die Topografie und kann Rauheit, Maße, Verzug und Sauberkeit beeinflussen.
- Es ist weder Beschichtung noch Bearbeitungszugabe oder automatische Reinigung.
- Werkstoffzustand, Eingangsoberfläche und Geometrie bestimmen die Reaktion.
- Almen-Intensität, Bedeckungsgrad, Oberflächenabnahme und Bauteilvalidierung sind getrennte Nachweisebenen.
- Die behandelte Schicht vor nicht freigegebener Materialabnahme, Wärme und Folgeprozessen schützen.
Weiterführende Leitfäden von SP Center
- Verfestigungsstrahlen und Ermüdungslebensdauer
- Was ist Verfestigungsstrahlen?
- Almen-Intensität beim Verfestigungsstrahlen
- Bedeckungsgrad beim Verfestigungsstrahlen
Technische Quellen
1. SAE AMS2430U: Shot Peening, revised April 2018
2. SAE ARP7488: Peening Design and Process Control Guidelines, issued January 2018
3. SAE J442_202602: Tools for Peening Intensity Determination and Verification, revised February 2026
4. SAE J443_202512: Procedures for Determining and Verifying Peening Intensity, revised December 2025
5. SAE J2277_202301: Shot Peening Coverage Determination, revised January 2023
6. SAE AMS2431E: Peening Media, General Requirements, revised April 2023
Hinweis zu Normen: Maßgebend sind die vollständigen Revisionen aus Vertrag und Kundenvorgaben.
