Jak kuličkování ovlivňuje kovový povrch?

Plastická deformace, tlakové zbytkové napětí, tváření za studena, topografie a doklady potřebné k přijetí hotového povrchu

Kuličkování mění kovový povrch třemi vzájemně souvisejícími způsoby: řízené nárazy vytvářejí překrývající se plastické vtisky, omezená podpovrchová vrstva si po odlehčení může zachovat tlaková zbytková napětí a mění se topografie povrchu. Ovlivněn může být také stav materiálu po zpevnění za studena, drsnost, rozměry a čistota. Přesný výsledek závisí na materiálu, vstupním stavu, médiu, Almenově intenzitě, pokrytí, expozici, geometrii a výrobním postupu.

Co se děje během nárazu média?

Částice z kuličkování naráží na součást řízenou rychlostí a směrem. Kontaktní tlak lokálně překračuje mez pružnosti materiálu a vytváří malý plastický vtisk obklopený elastickou a plastickou deformací. Opakované, překrývající se nárazy ošetřují specifikovaný povrch.

Podkladový materiál omezuje plasticky roztaženou povrchovou vrstvu. Po odstranění rázového zatížení může tento nesoulad zanechat tlakové zbytkové napětí v blízkosti povrchu, vyvážené zbytkovým napětím v tahu jinde v řezu. Velikost a hloubka nejsou určeny jedním nastavením stroje a nelze je přímo odečíst z hodnoty výšky oblouku Almen.

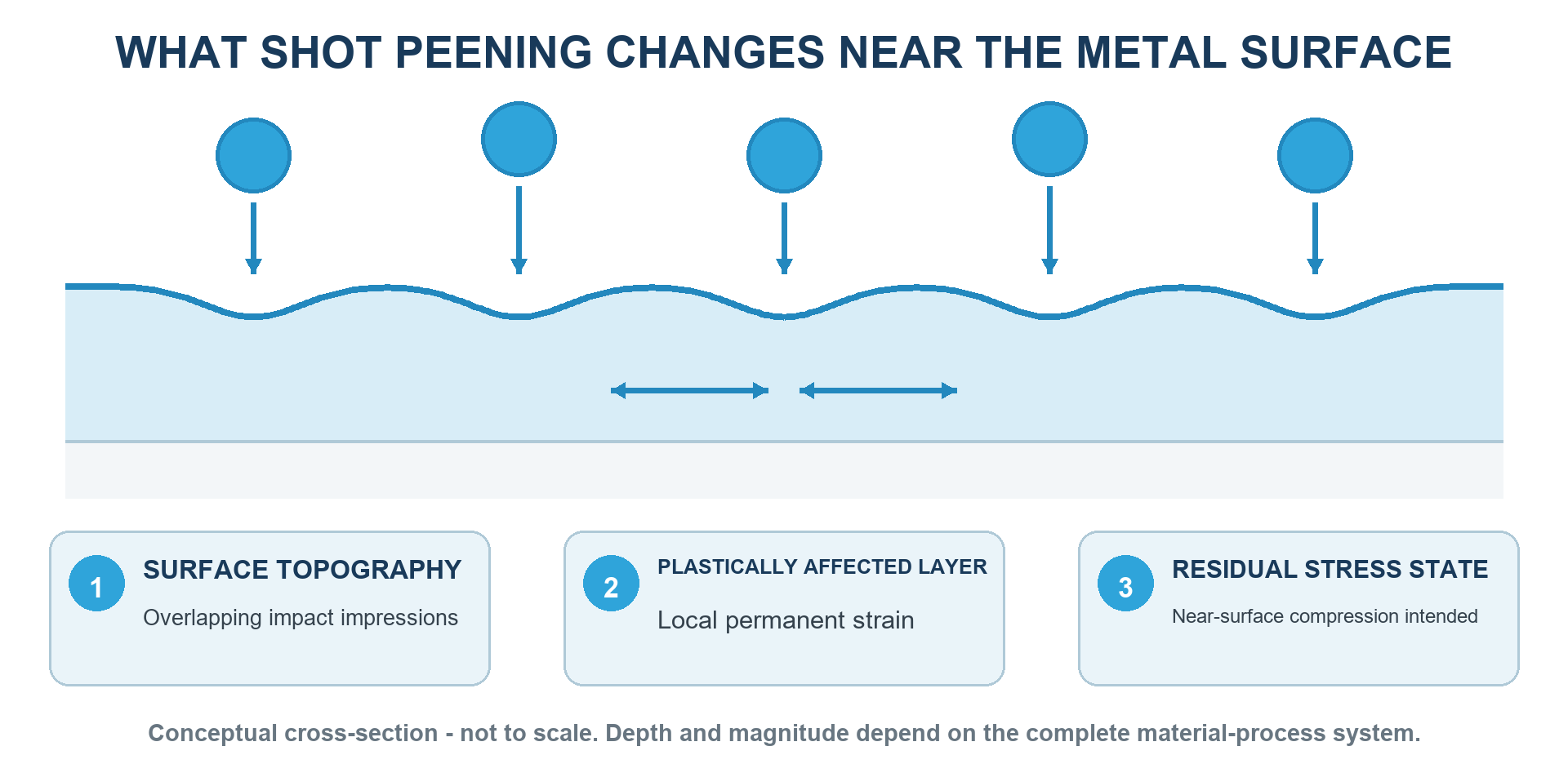

Obrázek 1. Řízené nárazy vytvářejí překrývající se plastické vtisky a provázanou odezvu topografie, tváření za studena a zbytkových napětí.

Které změny mohou zůstat po kuličkování?

Změna povrchu nebo v blízkosti povrchu	Fyzikální původ	Jak to lze vyhodnotit
Překrývající se vtlačení od nárazu	Lokální plastická deformace z opakovaných nárazů médií	Schválená kontrola pokrytí, mikroskopické nebo topografické měření, pokud je to vyžadováno
Pole zbytkového napětí v tlaku	Vazba mezi plasticky roztaženým povrchovým materiálem a podkladovým materiálem po odlehčení	Rentgenová difrakce nebo jiná kvalifikovaná metoda v definovaných místech a směrech, pokud je použita
Vrstva zpracovaná za studena	Plastická deformace a možná mikrostrukturální odezva na nárazy	Tvrdost, šířka difrakčního píku, metalografie nebo jiný kvalifikovaný indikátor, pokud požadováno
Změněná drsnost a textura	Velikost otisku, překrytí, úhel nárazu a předchozí stav povrchu	Specifikované parametry drsnosti a zdokumentovaná metoda měření
Lokální změna rozměrů nebo tvaru	Posunutí materiálu a nevyvážený náraz na citlivou geometrii	Kontrola rozměrů, měření profilu a kontroly deformace, pokud jsou vyvolány
Možná kontaminace nebo zadržená média	Přenos média, rozpad, smíšené zařízení nebo zachycené částice	Kontrola čistoty, analýza materiálu nebo řízené odstranění a ověření

Tabulka 1. Kuličkovaný povrch vykazuje několik vzájemně souvisejících, avšak samostatně měřitelných změn.

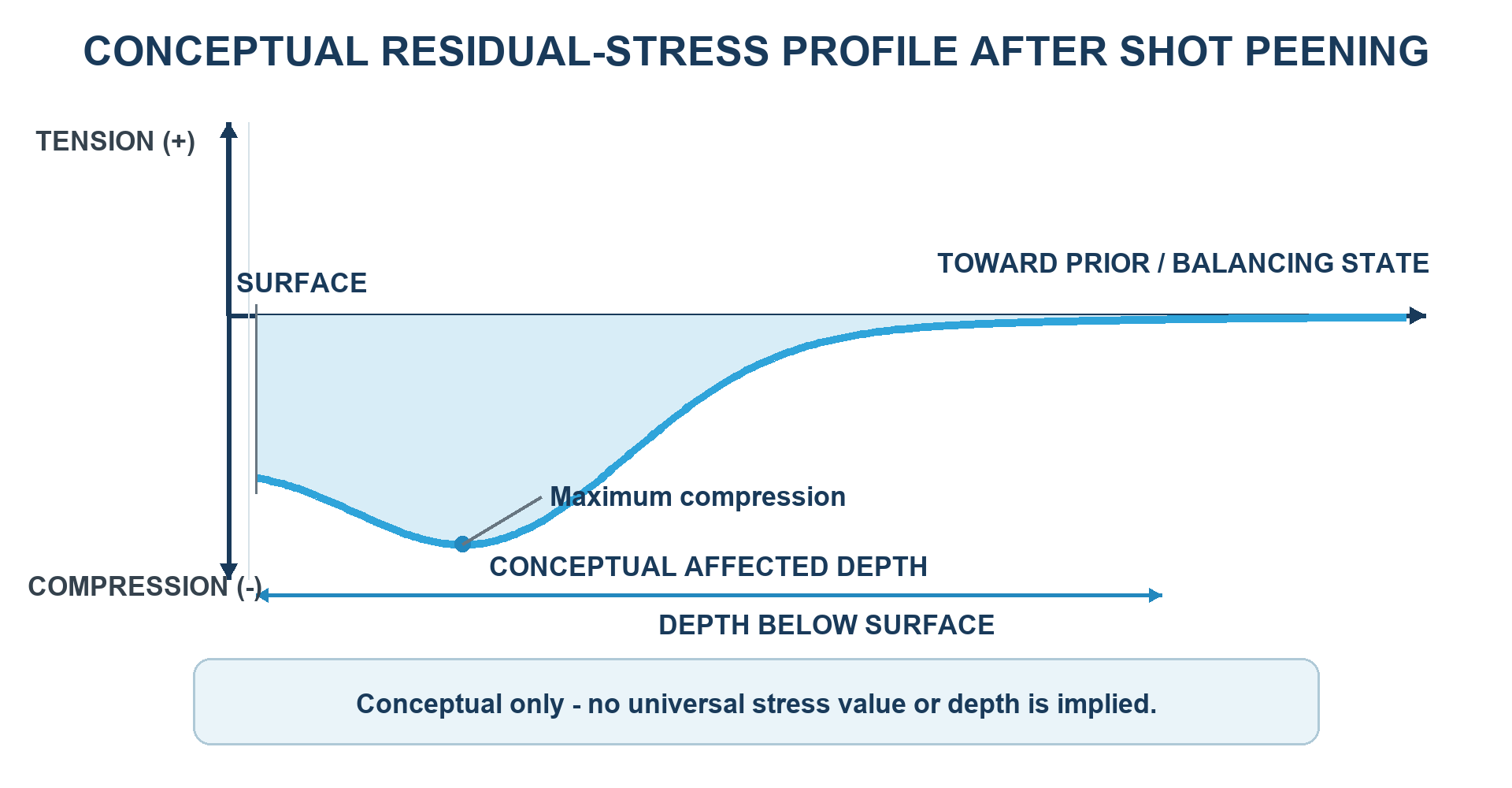

Co dělá pole tlakového zbytkového napětí?

Mnoho únavových a environmentálně podmíněných trhlin vzniká na povrchu nebo v jeho blízkosti pod působením tahové síly. Vhodné pole zbytkového napětí v tlaku může snížit efektivní tahový stav během části provozního zatěžovacího cyklu a může zpozdit vznik trhliny nebo její předčasné šíření. Nečiní však součást imunní vůči přetížení, korozi, tření, nevhodné geometrii nebo vadám základního materiálu.

Pole se může redistribuovat nebo uvolňovat vlivem teploty, cyklické plasticity, přetížení, narovnání, agresivního odstraňování materiálu nebo pozdějšího mechanického zpracování. Pokud uznání za návrh závisí na profilu zbytkového napětí, ověřte příslušný konečný výrobní a provozní stav, nikoli pouze mezilehlý stav.

Co je to tváření za studena a proč je důležité?

Plastické přetvoření z opakovaných nárazů vytváří vrstvu po tváření za studena v blízkosti povrchu. V závislosti na slitině a stavu se tím může změnit tvrdost, dislokační struktura, difrakční odezva a u materiálů citlivých na transformaci i fázový stav. Více tváření za studena není automaticky lepší. Nadměrná deformace může zvýšit poškození povrchu nebo snížit stabilitu při následném působení tepla a zatížení.

Tváření za studena, zbytkové napětí a drsnost jsou související důsledky, ale nikoli zaměnitelné veličiny. Měření tvrdosti nemůže nahradit měření zbytkového napětí; Almenův výsledek nemůže nahradit vyhodnocení mikrostruktury součásti; pokrytí nemůže prokázat ani jedno.

Mění kuličkování drsnost?

Ano. Výslednou texturu definují velikost média, tvar, tvrdost a rychlost, úhel nárazu, pokrytí, expozice a vstupní povrch. Hladký obrobený povrch se může stát drsnějším. Směrově broušený povrch může vyvinout izotropnější důlkový vzor, ale to nezaručuje nižší numerickou drsnost.

Specifikujte příslušný parametr drsnosti, mezní hodnotu nebo filtrování, směr měření, přístroj, umístění a mez akceptace, pokud to funkce vyžaduje. Pojmy jako „hladký povrch“ nejsou kontrolovanými kritérii akceptace. Utěsnění, adheze povlaku, tření, kontaktní únava a vzhled mohou vyžadovat jiné parametry.

Odstraňuje proces materiál nebo čistí povrch?

Kuličkování je především proces mechanické povrchové úpravy založený na plastické deformaci při nárazu, nikoli na řízeném úběru materiálu. Tryskání za účelem čištění nebo přípravy povrchu má jiný hlavní účel, i když se některá zařízení nebo skupiny médií mohou překrývat. Proces určený k odstranění okují, rzi, povlaku nebo materiálu na požadovaný rozměr nelze považovat za rovnocenný kvalifikovanému postupu kuličkování.

Předčištění může být stále nutné, aby olej, okuj nebo uvolněné nečistoty nerušily ošetření nebo kontrolu. Pro odstranění volných médií a zbytků může být nutné následné čištění. Tyto kroky musí být kompatibilní s materiálem, dutinami a následnými operacemi.

Jak stav materiálu mění odezvu?

Vstup	Proč se odezva mění	Otázka před zpracováním
Slitina a tvar výrobku	Pevnost, tažnost, vměstky, anizotropie a předchozí zpracování se liší	Jaký je přesný stav materiálu a výrobku?
Tepelné zpracování a tvrdost	Kontrola plastické odezvy, citlivosti na poškození a stability zbytkového napětí	Je známa tvrdost jádra, pláště a lokální tvrdost?
Vstupní topografie	Obrábění, broušení, leštění, odlévání a aditivní povrchy vytvářejí různé základní linie	Který vstupní stav bude před kuličkováním přijat a změřen?
Pouzdro, povlak nebo konverzní vrstva	Tvrdá, křehká, tenká nebo funkční vrstva může reagovat odlišně od substrátu	Má vrstva zůstat, být chráněna nebo zpracována?
Geometrie	Hrany, tenké řezy, otvory, zaoblení a stínované prvky mění přístup a lokální deformaci	Lze do zóny dosáhnout, podepřít, chránit a kontrolovat?
Servis a následná sekvence	Zatížení, teplota, koroze, úběr materiálu a povlak mohou změnit konečný stav	Která vlastnost konečného stavu musí být zachována?

Tabulka 2. Samotná materiálová skupina nestačí k předpovědi konečného povrchu.

Hliník, titan, niklové slitiny, uhlíkové a legované oceli, nerezové oceli a povrchově kalené povrchy mohou mít různé limity drsnosti, kontaminace, intenzity nárazu a stability zbytkového napětí. Je nutné zkontrolovat přesnou slitinu, tepelné zpracování, tvrdost, stav povrchové úpravy nebo povlaku a vstupní povrch.

Mohou se rozměry a tvar měnit?

Lokální plastické posunutí je obvykle malé, ale tenké, asymetrické nebo přesně tolerované prvky se mohou deformovat. Hrany, závity, ostré přechody, těsnicí plochy a přesná uložení mohou být citlivé na topografii nebo lokální pohyb materiálu. Nevyvážené zpracování může ohnout tenký profil a zachycená média mohou narušit montáž nebo čistotu.

Existuje-li riziko změny rozměrů nebo tvaru, musí se při vývoji procesu stanovit podepření, vyvážená posloupnost operací, maskování, rozměrové kontroly a přípustné meze deformace. Označení „proces bez rozměrových účinků“ nelze bezpečně používat jako obecně platný popis.

Co může učinit kuličkovaný povrch nepřijatelným?

Neúplné pokrytí nebo neošetřená lokální zóna v rámci specifikované hranice.
Příliš drsná textura, překrytí, záhyby, mikrotrhliny, poškození hran nebo jiné zakázané poškození.
Vložená nebo přenesená média, kontaminace smíšenými médii nebo zadržené částice.
Dopad na vyloučené závity, uložení, těsnicí oblasti, povlakové zóny nebo identifikační značky.
Deformace nebo změna rozměrů mimo limity výkresu.
Neschválená operace po kuličkování, která požadovanou vrstvu odstraní nebo tepelně relaxuje.
Povrch, který prochází vizuálním pokrytím, ale nesplňuje samostatně stanovené funkční nebo validační kritérium.

Jak by se měl povrch ověřit?

Obrázek 2. Ověření proudu média, přijetí povrchu a validace součásti představují doplňující, nikoli zaměnitelné druhy dokladů.

Vrstva přijetí	Typický řízený prvek	Nesprávná zkratka
Ověření proudu média pro kuličkování	Almenova intenzita, stav pracovního média, konfigurace zařízení a monitorované vstupy	Použití tlaku stroje nebo času jako důkazu o přijetí povrchu
Úplnost ošetření	Pokrytí celé specifikované plochy podle schválené metody	Použití vyhovujícího výsledku Almenovy zkoušky jako důkazu pokrytí
Integrita povrchu	Zakázáno poškození, drsnost, kontaminace, zadržená média a chráněné hranice při použití	Za předpokladu, že každý viditelný důlek je přijatelný
Geometrie a funkce	Rozměry, tvar, deformace, uložení, těsnění nebo připravenost k povlakování, kde je to požadováno	Předpoklad, že kuličkování nemá žádný vliv na rozměry součásti
Validace na úrovni dílu	Profil zbytkového napětí, únava, SCC nebo jiný výkonnostní test, je-li vyžadován	Prohlášení o životnosti součásti pouze na základě procesních záznamů

Tabulka 3. Žádná jednotlivá inspekce neprokazuje každý aspekt hotové součásti.

Almenova intenzita ověřuje účinek proudu média v příslušném Almenově uspořádání. Kontrola pokrytí prokazuje úplnost ošetření stanovené plochy schválenou metodou. Vizuální kontrola, drsnost, rozměry, čistota, zbytková napětí a únavové vlastnosti se posuzují podle výkresu, procesního plánu a kvalifikačního podkladu. Výsledky těchto kontrol i pravomoc k jejich přijetí musí zůstat zřetelně oddělené.

Jaké informace jsou potřeba před zpracováním?

Uveďte aktuální výkres a revizi, materiál a tvar výrobku, tepelné zpracování a tvrdost, vstupní povrch a předchozí operace, vyznačené zóny zpracování a vyloučení, kompletní Almenův sortiment a označení pásu, pokrytí nebo expozici, omezení médií, maskování, čištění, následnou sekvenci, kritéria povrchu a rozměrů, kvalifikační testy, záznamy a oprávnění ke změnám.

Často kladené otázky

Odstraňuje kuličkování materiál z povrchu?

Jeho primárním mechanismem je plastické vtlačení spíše než řízené odstraňování materiálu. Malé množství materiálu může být posunuto nebo ztraceno v důsledku poškození, křehkých vrstev nebo kontaminace, ale kuličkování nesmí být specifikováno jako přídavek na obrábění nebo čištění bez autorizovaného podkladu.

Zvyšuje kuličkování povrch hladší?

Ne automaticky. Mění texturu a obvykle vytváří překrývající se důlky. Drsnost se může zvyšovat, snižovat nebo měnit směr v závislosti na vstupním povrchu, médiu a procesním okně. Změřte požadované parametry na skutečném stavu.

Vytváří kuličkování povlak?

Ne. Správné kuličkování povlakem mění povrch substrátu a stav blízko povrchu; nejedná se o proces nanášení povlaku. Přenos média nebo kontaminace není zamýšleným povlakem.

Jak hluboká je postižená vrstva?

Neexistuje univerzální hloubka. Záleží na stavu materiálu, médiu, intenzitě, geometrii a podmínkách nárazu. Pokud je hloubka důležitá pro návrh, definujte a ověřte požadovaný profil zbytkového napětí nebo stavu materiálu.

Je výška Almenova oblouku zbytkovým napětím v součásti?

Ne. Výška oblouku je odezva Almenova pásku po kuličkování. Slouží ke stanovení nebo ověření intenzity, nepředstavuje však hodnotu zbytkového napětí v součásti.

Může zpevnění kuličkováním skrýt povrchové vady?

Textura po nárazech může ztížit zjištění některých dříve existujících indikací, proces však neopravuje trhliny, brusné spáleniny ani nepřípustné poškození. Je-li to vyžadováno, musí před kuličkováním proběhnout vstupní kontrola a autorizované rozhodnutí o dalším postupu.

Lze akceptovat kuličkované závity, těsnicí plochy a ostré hrany?

Pouze pokud to výkres a kvalifikovaný procesní postup umožňují. Funkční povrchy mohou vyžadovat vyloučení, maskování, řízený přechod nebo specifické přijetí, protože topografie a místní rozměry se mohou měnit.

Jak se přijímá kuličkovaný povrch?

Použijte řídící výkres a procesní plán. Mezi typické vrstvy patří záznamy Almen a médií, schválená kontrola pokrytí, kontrola poškození povrchu a hranic a drsnost, rozměry, čistota nebo zbytkové napětí, pouze pokud jsou vyvolány.

Klíčové poznatky

Kuličkování vytváří překrývající se plastické rázy, vrstvu tvarovanou za studena a potenciálně prospěšné tlakové zbytkové napětí.
Mění topografii a může ovlivnit drsnost, rozměry, deformaci a čistotu.
Nejedná se o povlak, přídavek na obrábění ani automatický proces čištění.
Stav materiálu, vstupní povrch a geometrie definují odezvu.
Almenova intenzita, pokrytí, přijetí povrchu a validace součásti jsou samostatné úrovně dokladů.
Chraňte ošetřenou vrstvu před neschváleným odstraňováním materiálu, teplem a následným zpracováním.
