Kulowanie zmienia trzy powiązane aspekty integralności powierzchni metalu: powoduje nakładające się odkształcenia plastyczne w płytkiej warstwie przypowierzchniowej, ma na celu pozostawienie po uderzeniu pola ściskających naprężeń szczątkowych oraz zmienia topografię powierzchni. Materiały ulegające umocnieniu zgniotowemu mogą również wykazywać większą twardość miejscową. Kulowanie nie zmienia tożsamości stopu ani nie zastępuje obróbki cieplnej całego przekroju, a jego dokładny wpływ należy zweryfikować dla danego materiału, geometrii, początkowego stanu powierzchni i zakwalifikowanego procesu.
Czego dowiesz się z tego przewodnika?
- Jak kontrolowane uderzenia wywołują odkształcenie plastyczne, naprężenia szczątkowe i zmianę topografii w warstwie przypowierzchniowej.
- Dlaczego naprężenia szczątkowe, miejscowa twardość, chropowatość i wymiary są ze sobą związane, lecz muszą być oceniane jako odrębne właściwości inżynierskie.
- Jak intensywność Almena i pokrycie sterują procesem bez bezpośredniego pomiaru naprężeń szczątkowych, chropowatości ani trwałości zmęczeniowej gotowej części.
- Które zmienne materiałowe, geometryczne i procesowe wpływają na wynik, co może pójść nieprawidłowo oraz jak można zweryfikować wymagany efekt powierzchniowy.
Gdzie można znaleźć kompletny przewodnik po procesie kulowania?
Ten artykuł koncentruje się na naprężeniach szczątkowych, odkształceniu plastycznym, twardości miejscowej, chropowatości, wymiarach i weryfikacji powierzchni metalu. Pełne wprowadzenie wyjaśniające, dlaczego zaleca się kulowanie, jak działa kontrolowany proces, jak ustala się intensywność i pokrycie powierzchni oraz kiedy należy rozważyć zastosowanie tej obróbki, znajduje się w głównym przewodniku „Czym jest kulowanie?”.
PEŁNY PRZEWODNIK PO PROCESIE Pełne wprowadzenie do procesu znajduje się w artykule Czym jest kulowanie? Jak działa i kiedy je stosować. Szczegółowy wpływ na powierzchnię metalu opisano w tym artykule.

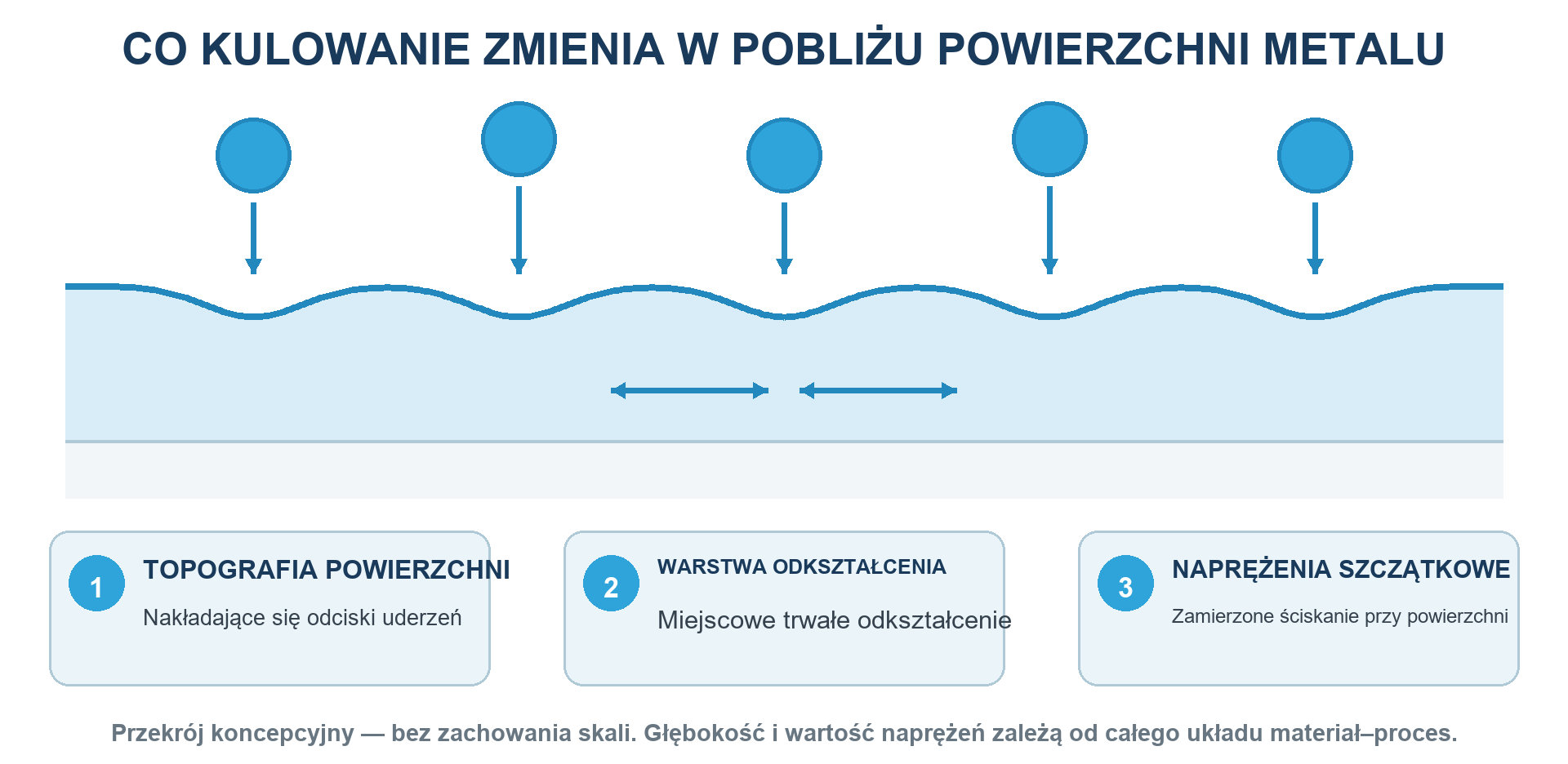

Co się dzieje, gdy medium do kulowania uderza w powierzchnię metalu?
Gdy medium do kulowania uderza w powierzchnię metalu, ciśnienie kontaktowe może przekroczyć lokalną granicę sprężystości i utworzyć niewielkie trwałe wgłębienie. Materiał bezpośrednio pod miejscem uderzenia ulega odkształceniu plastycznemu, natomiast głębiej położone podłoże pozostaje głównie w zakresie sprężystym. Tysiące kontrolowanych uderzeń nakładają się na siebie, aż określona powierzchnia zostanie poddana wymaganej obróbce.
Wynikiem jest zmodyfikowana warstwa przypowierzchniowa, a nie nowa powłoka ani inny stop. Energia uderzenia rozkłada się w zależności od masy, prędkości i kształtu medium, kąta uderzenia oraz warunków kontaktu. Reakcja części zależy również od wytrzymałości materiału, mikrostruktury, wcześniejszych operacji, początkowej chropowatości, lokalnej sztywności i geometrii. Dlatego dwie części poddane działaniu takich samych nominalnych nastaw maszyny nie muszą uzyskać takiego samego stanu powierzchni.
MECHANIZM Kulowanie modyfikuje część poprzez kontrolowane oddziaływanie mechaniczne. Bezpośrednie zmiany obejmują odkształcenie plastyczne, naprężenia szczątkowe i topografię; miejscowa twardość może również wzrosnąć, jeżeli materiał ulega umocnieniu zgniotowemu.
W jaki sposób odkształcenie plastyczne wytwarza ściskające naprężenia szczątkowe?
Odkształcenie plastyczne powoduje powstanie ściskających naprężeń szczątkowych, ponieważ trwale odkształcona warstwa powierzchniowa poddana uderzeniom dąży do rozszerzenia się w kierunkach bocznych, czemu przeciwdziała znajdujący się pod nią materiał odkształcający się sprężyście. Po ustaniu zewnętrznego obciążenia udarowego ta niezgodność odkształceń zazwyczaj pozostawia w obrabianej warstwie szczątkowe naprężenia ściskające, równoważone przez naprężenia w innych obszarach części.

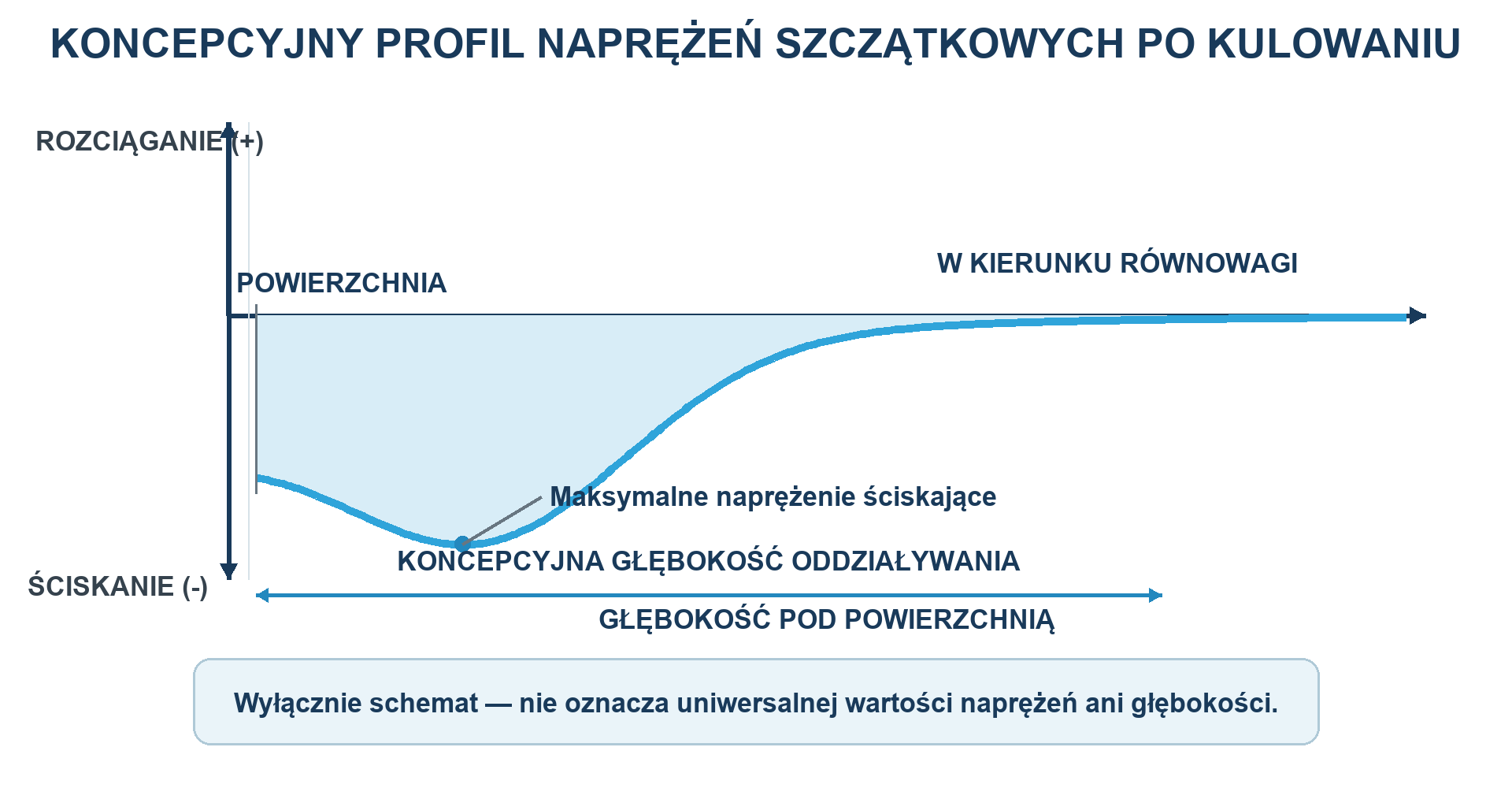

Ściskające naprężenia szczątkowe zwykle przedstawia się jako wartość ujemną. Typowy profil w funkcji głębokości może rozpoczynać się naprężeniem ściskającym na powierzchni, osiągać maksymalne ściskanie pod powierzchnią, a następnie wraz z głębokością powracać w kierunku wcześniejszego lub równoważącego stanu naprężeń. Taki kształt ma charakter poglądowy i nie stanowi uniwersalnej krzywej odbiorczej. Wartość, głębokość i położenie maksimum zależą od całego układu materiał–proces–geometria.
KONWENCJA ZNAKÓW Na każdym wykresie naprężeń szczątkowych należy podać konwencję znaków. W standardowej konwencji inżynierskiej rozciąganie ma znak dodatni, a ściskanie — ujemny.
Co dokładnie zmienia się w obszarze przypowierzchniowym?
Kulowanie zmienia kilka powiązanych właściwości, lecz każda z nich odpowiada na inne pytanie techniczne. Odkształcenie plastyczne opisuje odkształcenie trwałe. Naprężenia szczątkowe to naprężenia pozostające bez obciążenia zewnętrznego. Twardość wskazuje miejscową odporność na wgłębianie mierzoną określoną metodą. Topografia opisuje kształt i teksturę powierzchni. Wymiary opisują geometrię elementu. Żaden z tych pomiarów nie może bezpiecznie zastąpić wszystkich pozostałych.
| Wpływ na powierzchnię | Przyczyna fizyczna | Co można sprawdzić | Ważne ograniczenie |
|---|---|---|---|
| Odkształcenie plastyczne | Powtarzające się uderzenia tworzą nakładające się lokalne wgłębienia i trwałe odkształcenie. | Badanie powierzchni lub przekroju poprzecznego, jeśli jest wymagane; dowody kwalifikacji procesu. | Głębokość oddziaływania i odkształcenie zależą od materiału i procesu. |
| Naprężenia szczątkowe | Sprężyste ograniczenie odkształcenia wokół warstwy odkształconej plastycznie zwykle pozostawia ściskające naprężenia szczątkowe przy powierzchni. | Dyfrakcja rentgenowska lub inna zwalidowana metoda, jeżeli jest wyraźnie wymagana. | Intensywność Almena nie jest bezpośrednim pomiarem naprężeń szczątkowych. |
| Umocnienie odkształceniowe | Odkształcenie plastyczne może zwiększać gęstość dyslokacji i miejscową twardość materiałów umacniających się odkształceniowo. | Odpowiedni pomiar mikrotwardości lub inna metoda zapewniająca rozdzielczość w funkcji głębokości. | Efekt nie jest uniwersalny i nie stanowi obróbki cieplnej całej objętości materiału. |
| Topografia | Wgniecenia po uderzeniach powodują przemieszczenie materiału powierzchniowego i tworzą nową teksturę. | Określone parametry profilu lub chropowatości powierzchniowej ze zdefiniowaną filtracją. | Kierunek zmiany chropowatości zależy od początkowego stanu powierzchni i zastosowanego procesu. |
| Wymiary i kształt | Lokalne odciski, redystrybucja naprężeń i skumulowane odkształcenie mogą wpływać na wrażliwe elementy geometrii. | Kontrole wymiarowe określone na rysunku, w tym w razie potrzeby pomiary metrologiczne przed obróbką i po niej. | Cienkie przekroje, krawędzie i części o małej sztywności wymagają oceny ryzyka odkształcenia. |
| Czystość powierzchni | Kontakt z medium może wprowadzić pozostałości, przeniesiony materiał lub wbite cząstki, jeśli środki nadzoru są nieodpowiednie. | Identyfikacja, segregacja i stan medium, czystość oraz kontrola powierzchni. | Czystość jest odrębnym wymaganiem; nie należy wnioskować o niej na podstawie pokrycia. |
Tabela 1. Przed wyborem kryteriów akceptacji należy oddzielić wpływ na powierzchnię, dowody i ograniczenia.
Kompletne wymaganie powinno określać, który rezultat stanowi cel projektowy, które wielkości procesowe służą do sterowania produkcją oraz jakie pomiary części są potrzebne do kwalifikacji lub odbioru. Bez takiego rozróżnienia prawidłowy wynik kontroli procesu może zostać błędnie uznany za dowód niezmierzonej właściwości części.
Czy kulowanie utwardza powierzchnię metalu?
Kulowanie może zwiększyć miejscową twardość, gdy stop i mikrostruktura ulegają umocnieniu wskutek odkształcenia plastycznego. Efekt zwykle ogranicza się do warstwy przypowierzchniowej i może zmieniać się wraz z głębokością. Reakcja zależy od wcześniejszej obróbki cieplnej, twardości początkowej, zdolności do umacniania odkształceniowego, faz zachowanych w materiale, intensywności oddziaływania kulowania i metody pomiaru.
Stwierdzenie, że kulowanie utwardza każdą część, jest zbyt ogólne. Niektóre materiały wykazują wyraźny miejscowy wzrost twardości, inne reagują słabiej, a płytka warstwa zmieniona przez proces może być trudna do zmierzenia przy niewłaściwym obciążeniu wgłębnika. Każde twierdzenie dotyczące twardości powinno wskazywać metodę, obciążenie próbne, przygotowanie powierzchni, stan odniesienia, miejsce pomiaru i rozdzielczość w funkcji głębokości. Miejscowe umocnienie przez zgniot nie oznacza zmiany stanu obróbki cieplnej całego materiału.
Jak kulowanie wpływa na chropowatość i topografię powierzchni?
Kulowanie zmienia chropowatość powierzchni, ponieważ nakładające się odciski powodują przemieszczanie materiału na powierzchni. W przypadku gładkiej powierzchni po obróbce skrawaniem chropowatość często wzrasta. Na powierzchni początkowo nieregularnej lub spawanej niektóre parametry mogą w jednej strefie maleć, a w innej rosnąć. Prawidłowe stwierdzenie brzmi: kulowanie zmienia topografię, a kierunek i wielkość tej zmiany należy zmierzyć dla rzeczywistego stanu powierzchni początkowej i zakwalifikowanego procesu.
Opublikowane badanie poddanych kulowaniu spawanych złączy ze stali nierdzewnej AMS 5504 ilustruje tę zależność. W opisanych warunkach badania średnia wartość Ra w strefie wtopienia zmniejszyła się o 63,07%–77,67%, natomiast Ra w strefie materiału rodzimego wzrosła o 236,87%–352,78% w porównaniu ze stanem bez kulowania. Wartości tych nie można przenosić jako granic projektowych. Pokazują one, dlaczego przed omówieniem chropowatości trzeba określić początkowy stan powierzchni, strefę pomiaru i mierzony parametr.
- Należy określić odpowiedni parametr, taki jak Ra, Rz lub parametr przestrzennej tekstury powierzchni, wraz z warunkami filtracji i oceny.
- Należy określić poziom odniesienia i miejsce pomiaru; pojedyncza wartość z niereprezentatywnego obszaru może ukryć lokalne wartości skrajne.
- Chronić powierzchnie uszczelniające, osadzenia łożysk, gwinty, ostre krawędzie i inne cechy, których funkcja jest wrażliwa na teksturę lub uderzenia.
- Kontrolę pokrycia i pomiar chropowatości należy traktować jako odrębne działania z osobnymi kryteriami odbioru.
ZASADA DOTYCZĄCA CHROPOWATOŚCI Nie podawaj nieprecyzyjnego wymagania, takiego jak „dopuszczalne wykończenie”. Określ parametr powierzchni, wartość graniczną, kierunek, miejsce pomiaru i metodę, które zabezpieczają funkcję.
Czy kulowanie usuwa materiał lub zmienia wymiary?
Kulowanie nie jest przewidziane jako proces usuwania materiału w całej objętości, ale mimo to może wpływać na miejscową geometrię. Każdy odcisk przemieszcza niewielką ilość materiału powierzchniowego. Cienkie ścianki, odcinki o małej sztywności, swobodne krawędzie, ostre cechy i niezrównoważona obróbka mogą ulec odkształceniu lub mierzalnej zmianie wymiarów. Wbite lub przeniesione medium również może powodować pozorną zmianę powierzchni, jeżeli zgodność materiałowa i czyszczenie nie są odpowiednio kontrolowane.
Ryzyko zmian wymiarowych należy ocenić przed obróbką, a nie wnioskować o nim na podstawie małego nominalnego ubytku materiału. Wymiary krytyczne mogą wymagać maskowania, zastosowania oprzyrządowania podpierającego, obróbki zrównoważonej, prób procesu albo kontroli przed obróbką i po niej. Rysunek i plan kwalifikacji powinny określać, które powierzchnie można kulować, a które trzeba chronić.
Jak intensywność i pokrycie sterują oddziaływaniem na powierzchnię?
Intensywność Almena charakteryzuje energetyczne oddziaływanie strumienia medium w obowiązującym układzie płytki badawczej i zgodnie z odpowiednią procedurą. Pokrycie określa stopień rozwinięcia śladów uderzeń na wskazanej powierzchni elementu. Obie wielkości są kluczowymi parametrami kontroli procesu, lecz odpowiadają na inne pytania i żadna z nich nie opisuje bezpośrednio pełnego stanu powierzchni gotowego elementu.
Zgodny wynik intensywności nie dowodzi, że każde zagłębienie, każdy bok lub każda strefa graniczna uzyskały wymagane pokrycie. Pełne pokrycie stwierdzone wizualnie nie dowodzi, że strumień medium osiągnął wymaganą intensywność. SAE J442 definiuje wyposażenie i materiały do wyznaczania intensywności, SAE J443 określa procedurę wyznaczania intensywności, a SAE J2277 dotyczy określania pokrycia. Wiążące dla danego zlecenia są wymagania i rewizje przywołane w umowie.
GRANICA KONTROLI Intensywność Almena, pokrycie, naprężenia szczątkowe, chropowatość, twardość i właściwości zmęczeniowe są powiązanymi, ale niewymiennymi rodzajami wyników.
Które zmienne decydują o końcowym stanie powierzchni po kulowaniu?
Końcowy stan powierzchni po kulowaniu wynika z wzajemnego oddziaływania elementu i zakwalifikowanego procesu. Samo ciśnienie w maszynie lub prędkość koła nie mogą określić wyniku. Na przenoszenie energii i zachowanie integralności powierzchni wpływają medium do kulowania, ruch części, dostęp, stan początkowy i kolejność operacji produkcyjnych.
| Zmienna | Prawdopodobny wpływ na reakcję powierzchni | Pytanie kontrolne |
|---|---|---|
| Stop i mikrostruktura | Zachowanie przy uplastycznieniu, umocnienie odkształceniowe, utrzymujące się naprężenia i tolerancja uszkodzeń. | Jaki jest materiał, obróbka cieplna, twardość i początkowy stan naprężeń szczątkowych? |
| Topografia początkowa | Geometria styku, powstawanie wgnieceń i końcowa chropowatość. | Które parametry chropowatości i jaki stan odniesienia mają znaczenie dla funkcji części? |
| Materiał i twardość medium | Przenoszenie energii, zgodność, ryzyko zanieczyszczenia i rozpad medium. | Czy medium jest dopuszczone, odseparowane, kondycjonowane i kontrolowane? |
| Rozmiar i kształt medium | Wielkość odcisków, chropowatość, szybkość uzyskiwania pokrycia i dostęp do drobnych elementów geometrycznych. | Czy określony rozkład, kształt i stan są utrzymywane? |
| Prędkość i kąt uderzenia | Odkształcenie plastyczne, intensywność, dostęp i miejscowa reakcja powierzchni. | Czy warunki doprowadzania strumienia są stabilne i reprezentatywne dla zakwalifikowanego procesu? |
| Ekspozycja i pokrycie | Nakładanie się uderzeń i skumulowany zgniot na zimno. | Jak uzyskuje się wymagane pokrycie bez niekontrolowanej nadmiernej ekspozycji? |
| Geometria i mocowanie | Zacienienie, efekty krawędziowe, nierównomierny kąt uderzenia i odkształcenie. | Czy do wszystkich stref obróbki można uzyskać dostęp, zamaskować je, podeprzeć i zweryfikować? |
| Kolejność operacji produkcyjnych | Usunięcie lub relaksacja warstwy, której dotyczy problem, wskutek późniejszych operacji. | Które etapy obróbki mechanicznej, cieplnej, nakładania powłok lub wykańczania wykonuje się po kulowaniu? |
Tabela 2. Zachowany stan powierzchni zależy od materiału, medium, sposobu jego podawania, geometrii i kolejności operacji.
Rozwój procesu powinien doprowadzić do ustalenia technologii dla określonego materiału, geometrii i stref obróbki. Przenoszenie nastaw między maszynami lub rodzinami części wymaga oceny inżynierskiej, ponieważ skuteczność podawania medium, wzorzec ekspozycji, reakcja przyrządu mocującego i dostęp mogą się różnić, nawet gdy nominalne medium i zakres intensywności wydają się podobne.
Czy stale oraz stopy aluminium, tytanu i niklu reagują w taki sam sposób?
Stal, aluminium, tytan i stopy niklu nie reagują na kulowanie w identyczny sposób. Granica plastyczności, moduł sprężystości, charakterystyka umocnienia odkształceniowego, struktura fazowa, obróbka cieplna, twardość, tlenki powierzchniowe i wrażliwość środowiskowa wpływają na wgłębienia, zgniot, chropowatość, naprężenia szczątkowe i ryzyko uszkodzeń. Sama nazwa stopu nie wystarcza; znaczenie mają również postać wyrobu i wcześniejszy stan produkcyjny.
Ze względu na zachowanie właściwe dla danego materiału nie należy deklarować uniwersalnych wartości głębokości, wzrostu twardości ani procentowego wydłużenia trwałości zmęczeniowej. Wartości zmierzonej na kole zębatym ze stali o wysokiej wytrzymałości nie można przenieść na cienką blachę aluminiową ani cechę wykonaną z tytanu. Kwalifikacja powinna wykorzystywać odpowiednią specyfikację, reprezentatywny stan materiału, właściwą geometrię oraz plan akceptacji powiązany z celem projektowym.
Jak zmodyfikowana powierzchnia może opóźniać powstawanie pęknięć zmęczeniowych?
Pole ściskających naprężeń szczątkowych w warstwie przypowierzchniowej może w odpowiednich warunkach obciążeń cyklicznych zmniejszyć efektywną rozciągającą siłę napędową inicjacji pęknięcia powierzchniowego i jego początkowego wzrostu. Ponieważ wiele pęknięć zmęczeniowych powstaje na powierzchni lub w jej pobliżu, taki stan naprężeń może korzystnie wpływać na właściwości zmęczeniowe, o ile utrzymuje się w miejscu krytycznym przez cały właściwy okres eksploatacji.
Kulowanie nie gwarantuje określonego mnożnika trwałości zmęczeniowej. Chropowatość powierzchni, istniejące wcześniej wady, koncentracja naprężeń, przeciążenie, uszkodzenia kontaktowe, korozja, fretting, temperatura i relaksacja naprężeń szczątkowych mogą ograniczyć lub odwrócić zamierzoną korzyść. Późniejsze szlifowanie, obróbka skrawaniem, polerowanie lub oddziaływanie cieplne mogą usunąć zmienioną warstwę albo spowodować relaksację występujących w niej naprężeń. Twierdzenia dotyczące całego elementu wymagają zatem zatwierdzonych danych projektowych, reprezentatywnych badań lub innej autoryzowanej metody potwierdzenia.
OGRANICZENIE DOTYCZĄCE WŁAŚCIWOŚCI UŻYTKOWYCH Zgodność procesu wykazuje wykonanie zakwalifikowanego procesu kulowania. Uzasadnienie trwałości zmęczeniowej wykazuje osiągi określonej części przy danym materiale, obciążeniu i środowisku. Nie są to równoważne zatwierdzenia.
Co może się stać, gdy kulowanie nie jest prawidłowo kontrolowane?
Nieprawidłowo przeprowadzone kulowanie może skutkować niepełną obróbką, nadmiernym zgniotem na zimno, niedopuszczalną chropowatością, zanieczyszczeniem medium, uszkodzeniem krawędzi, odkształceniem lub stanem powierzchni niezgodnym z założeniami projektowymi. Ryzyko wynika zarówno ze zbyt małej, jak i zbyt intensywnej obróbki. Większa intensywność lub ekspozycja nie jest automatycznie korzystniejsza.
Badanie stopu aluminium 6082-T651 stanowi ostrzeżenie właściwe dla tego materiału. W opisanych warunkach badania pęknięcia i rozwarstwienia zaobserwowano przy ciśnieniach roboczych 4 i 8 bar, lecz nie przy 1,6 bar, a chropowatość powierzchni przy 8 bar wzrosła ponad 15-krotnie. Wartości te nie stanowią granic procesu dla innej części. Pokazują, dlaczego intensywność oddziaływania należy kwalifikować, zamiast zwiększać ją intuicyjnie.
- Niepełne pokrycie spowodowane zacienieniem, utrudnionym dostępem, nieprawidłowym ruchem lub niewystarczającą ekspozycją.
- Niekontrolowana nadmierna ekspozycja, nadmierna intensywność lub nieodpowiednie medium powodujące chropowatość, miejscowe uszkodzenie lub odkształcenie.
- Pęknięte, kanciaste, wymieszane lub zanieczyszczone medium, które zmieniają warunki uderzenia i zgodności z powierzchnią.
- Niezabezpieczone gwinty, powierzchnie uszczelniające, gniazda łożysk, krawędzie lub cienkie przekroje narażone na niezamierzone uderzenia.
- Późniejsza obróbka skrawaniem lub oddziaływanie cieplne usuwające albo relaksujące zakwalifikowany stan warstwy przypowierzchniowej.
- Zapisy, które nie pozwalają powiązać części, wyposażenia, programu, medium, intensywności, pokrycia, operatora i wyniku kontroli.
Jak należy weryfikować efekt kulowania?
Efekt kulowania należy weryfikować metodami dobranymi do rzeczywistego wymagania. Kontrola procesu produkcyjnego zwykle opiera się na wynikach dotyczących intensywności, pokrycia powierzchni, medium do kulowania i wyposażenia oraz na dokumentacji zapewniającej identyfikowalność. W ramach kwalifikacji lub walidacji inżynieryjnej można dodatkowo wykonać pomiary naprężeń szczątkowych, twardości, chropowatości i wymiarów, badania metalograficzne albo badania zmęczeniowe. Zakres wymaganych dowodów zależy od rysunku, specyfikacji, ryzyka związanego z elementem i jednostki odpowiedzialnej za konstrukcję.
| Pytanie | Metoda reprezentatywna | Czego sam wynik nie dowodzi |
|---|---|---|
| Czy strumień medium miał wymaganą intensywność? | Właściwa płytka Almena, uchwyt i przyrząd pomiarowy oraz procedura wyznaczania nasycenia lub weryfikacji. | Wartość lub głębokość naprężeń szczątkowych w części produkcyjnej. |
| Czy wymagany obszar poddano uderzeniom zgodnie z wymaganiami? | Zakwalifikowana wizualna lub inna zatwierdzona metoda określania pokrycia powierzchni. | Prawidłowa intensywność, chropowatość, naprężenia szczątkowe lub trwałość zmęczeniowa. |
| Jaki stan naprężeń szczątkowych występuje na powierzchni i pod nią? | Dyfrakcja rentgenowska z odpowiednią metodą profilowania wgłębnego lub inna zwalidowana technika. | Uniwersalne właściwości użytkowe przy każdym obciążeniu eksploatacyjnym i w każdym środowisku. |
| Czy zmieniła się miejscowa twardość lub stopień umocnienia odkształceniowego? | Mikrotwardość, nanoindentacja lub inna metoda o wystarczającej rozdzielczości przestrzennej i głębokościowej. | Stan obróbki cieplnej w całej objętości lub pełny profil naprężeń szczątkowych. |
| Jak zmieniła się tekstura powierzchni? | Wymagany pomiar profilu lub przestrzennej tekstury powierzchni ze zdefiniowanym odcięciem, filtracją i długością odcinka pomiarowego. | Pokrycie powierzchni lub właściwości zmęczeniowe bez dowodów potwierdzających. |
| Czy część uległa odkształceniu lub wyszła poza tolerancję? | Określona na rysunku kontrola wymiarowa przed obróbką i po niej, jeżeli wymaga tego ryzyko. | Naprężenia szczątkowe na powierzchni, stan medium lub pełna zgodność procesu. |
Tabela 3. Każda metoda weryfikacji odpowiada na określone pytanie i ma ustalone granice dowodowe.
Plan pomiarów powinien obejmować stan bazowy, miejsce, kierunek, rozdzielczość w głąb materiału, przygotowanie próbki, niepewność oraz jednostka uprawniona do odbioru. Gradienty przypowierzchniowe łatwo ulegają rozmyciu, jeżeli głębokość próbkowania lub wielkość wgłębienia w danej metodzie są zbyt duże w stosunku do obszaru zmienionego przez proces.
ZWERYFIKUJ SWÓJ ELEMENT Wyślij rysunek, stan materiału, granice obróbki i wymaganą dokumentację potwierdzającą na adres [email protected] lub zadzwoń pod numer +48 519 772 773. SP Center może oddzielić nadzór nad procesem produkcyjnym od wszelkiej walidacji na poziomie elementu wymaganej na potrzeby zapytania.
Co rysunek lub zamówienie powinny określać w odniesieniu do powierzchni metalu?
Rysunek lub zamówienie powinny dokładnie określać granice obróbki oraz wymagania dotyczące kulowanej powierzchni. Niejednoznaczne określenia, takie jak „wykulować całość” lub „standardowe wykończenie”, zmuszają produkcję do samodzielnego podejmowania decyzji projektowych i prowadzą do niespójności odbioru końcowego.
- Numer części, rysunek i rewizja oraz hierarchia obowiązujących specyfikacji i klauzul klienta.
- Materiał, stan obróbki cieplnej, zakres twardości i istotny stan naprężeń szczątkowych przed procesem.
- Powierzchnie obrabiane, wyłączone, maskowane i chronione, z wyraźnymi granicami przejścia i geometrią krytyczną pod względem dostępu.
- Wymagany zakres intensywności, pokrycie powierzchni, medium i warunki monitorowania, jeśli zostały określone przez jednostkę odpowiedzialną za projekt.
- Wymagania dotyczące chropowatości, wymiarów, integralności powierzchni, zanieczyszczeń i czyszczenia, które chronią funkcję części.
- Badania kwalifikacyjne, próbki, walidacja elementów, częstotliwość kontroli, zapisy, wymagania dotyczące przechowywania zapisów i nadzoru nad zmianami.
- Ograniczenia dotyczące późniejszej obróbki skrawaniem, polerowania, nakładania powłok, oddziaływania cieplnego lub innych operacji, które mogą zmienić warstwę poddaną kulowaniu.
Jakie informacje należy przesłać do SP Center w celu oceny wpływu procesu na powierzchnię?
SP Center może dokonać przeglądu zapytania dotyczącego kulowania, jeżeli określono materiał, granice obróbki, przywołane wymagania i cel techniczny. Jeżeli dane wejściowe nie są dostępne, należy oznaczyć je jako kwestię otwartą i wskazać osobę uprawnioną do zatwierdzenia odpowiedzi. Pozwala to oddzielić rozwój procesu od niepotwierdzonych założeń.
- Aktualny rysunek i jego rewizja, w razie potrzeby model CAD, oraz wyraźnie oznaczone strefy obróbki i ochrony.
- Gatunek materiału, postać wyrobu, obróbka cieplna, twardość i istotny początkowy stan powierzchni.
- Przywołane specyfikacje, postanowienia klienta oraz wymagania dotyczące intensywności, pokrycia, medium i monitorowania, jeżeli zostały już określone.
- Wymiary krytyczne, granice chropowatości, wyłączone cechy, ograniczenia dotyczące obchodzenia się z częścią oraz wszelkie wcześniejsze pomiary powierzchni.
- Ilości prototypowe, kwalifikacyjne i seryjne, struktura partii, częstotliwość oraz terminy docelowe.
- Wymagana walidacja naprężeń szczątkowych, twardości, tekstury, trwałości zmęczeniowej lub wymiarów oraz wskazanie jednostki odpowiedzialnej za zatwierdzenie.
ZAMÓW PRZEGLĄD TECHNICZNY Prześlij kontrolowany pakiet dokumentacji na adres [email protected] lub zadzwoń pod numer +48 519 772 773. SP Center może wskazać ryzyka dotyczące wykonalności, dokumentację potwierdzającą kontrolę procesu, potrzeby w zakresie kwalifikacji oraz proponowaną technologię produkcji seryjnej.
Jakie są najczęstsze błędne przekonania dotyczące powierzchni metalu po kulowaniu?
MIT: Kulowanie zmienia stop. Fałsz. Kulowanie mechanicznie zmienia obszar przypowierzchniowy; nie powoduje celowej zmiany nominalnego składu chemicznego stopu.
MIT: Kulowanie jest powłoką. Fałsz. Nie nanosi się celowo żadnej warstwy ochronnej. Proces wytwarza mechanicznie zmodyfikowany stan powierzchni.
MIT: Kulowanie zastępuje obróbkę cieplną. Fałsz. Miejscowe odkształcenie plastyczne i możliwe umocnienie odkształceniowe nie są równoważne obróbce cieplnej całej objętości.
MIT: Twardość zawsze wzrasta. Stwierdzenie zbyt ogólne. Reakcja zależy od stopu, mikrostruktury, stanu wyjściowego, intensywności oddziaływania procesu i metody pomiaru.
MIT: Chropowatość zawsze wzrasta. Stwierdzenie zbyt ogólne. Chropowatość często wzrasta względem początkowo gładkiej powierzchni, lecz opublikowane wyniki pokazują, że kierunek zmiany może zależeć od wyjściowego stanu powierzchni i strefy pomiaru.
MIT: Część zachowuje dokładnie te same wymiary. Nie ma takiej gwarancji. Lokalne wgłębienia i redystrybucja naprężeń mogą mieć znaczenie w przypadku cienkościennej, wrażliwej lub ściśle tolerowanej geometrii.
MIT: Prawidłowa intensywność potwierdza uzyskanie pożądanych naprężeń szczątkowych. Fałsz. Intensywność służy do kontroli strumienia medium w układzie Almena; naprężenia szczątkowe w części wymagają odpowiedniego pomiaru, jeżeli został on określony.
MIT: Pełne pokrycie gwarantuje większą trwałość zmęczeniową. Fałsz. Pokrycie jest jednym z wymagań kontroli procesu. Właściwości użytkowe części zależą od konstrukcji, materiału, obciążenia, zachowanego stanu powierzchni i walidacji.
Często zadawane pytania o wpływ kulowania na metal
Jak kulowanie wpływa na metal?
Kulowanie powoduje odkształcenie plastyczne płytkiej warstwy przypowierzchniowej wskutek powtarzających się kontrolowanych uderzeń. Celem obróbki jest wytworzenie przypowierzchniowych ściskających naprężeń szczątkowych; proces zmienia również topografię powierzchni. Materiały podatne na umocnienie zgniotowe mogą wykazywać miejscowy wzrost twardości.
Czy kulowanie zmienia skład chemiczny metalu?
Nie zachodzi celowa zmiana stopu. Kulowanie jest procesem mechanicznym, a nie procesem stopowania chemicznego ani cieplnego. Nadal należy kontrolować zgodność medium, zanieczyszczenia, wbite cząstki i czyszczenie po procesie.
Jak głęboko kulowanie oddziałuje na powierzchnię?
Nie istnieje uniwersalna głębokość. Głębokość warstwy objętej oddziaływaniem zależy od właściwości materiału, obróbki cieplnej, medium, intensywności, pokrycia powierzchni, geometrii i wcześniejszego stanu powierzchni. Jeżeli głębokość stanowi wymaganie odbiorowe lub konstrukcyjne, należy zastosować zwalidowaną metodę wyznaczania profilu w głąb materiału.
Czy kulowanie zwiększa twardość powierzchni?
Może zwiększać lokalną twardość materiałów podatnych na umocnienie zgniotowe, lecz wielkość i głębokość tego efektu nie są uniwersalne. Przed sformułowaniem wniosku dotyczącego twardości należy podać stan materiału, wartość bazową, metodę, obciążenie, miejsce pomiaru oraz rozdzielczość w głąb materiału.
Czy kulowanie zwiększa chropowatość powierzchni?
Często tak jest w przypadku gładkiej powierzchni po obróbce skrawaniem w stanie wyjściowym, ponieważ odciski uderzeń tworzą teksturę. Kierunek i wielkość zmiany nie są jednak uniwersalne. Wymagany parametr profilu lub parametr powierzchniowy należy zmierzyć na rzeczywistej powierzchni początkowej po zastosowaniu zakwalifikowanego procesu.
Czy kulowanie usuwa metal?
Objętościowe usuwanie materiału nie jest celem procesu. Uderzenia przemieszczają materiał powierzchniowy i mogą wpływać na miejscowy kształt, stan krawędzi lub odkształcenie, dlatego wymiary krytyczne i cienkie przekroje mogą wymagać ochrony, prób oraz pomiarów metrologicznych.
Czy intensywność Almena jest tym samym co naprężenia szczątkowe?
Nie. Intensywność Almena charakteryzuje strumień medium za pomocą określonego systemu płytek Almena i procedury. Nie określa ona bezpośrednio wartości ani głębokości naprężeń szczątkowych w części produkcyjnej.
Czy pokrycie powierzchni przy kulowaniu jest tym samym co chropowatość?
Nie. Pokrycie ocenia zakres śladów uderzeń na wskazanym obszarze obróbki. Chropowatość opisuje teksturę powierzchni za pomocą określonych parametrów i filtracji. Wynik jednej oceny nie może zastąpić wyniku drugiej.
Czy kulowanie może uszkodzić część?
Tak, jeżeli intensywność procesu, medium, dostęp, maskowanie, kolejność operacji lub ekspozycja są niewłaściwe. Możliwe skutki obejmują nadmierną chropowatość, niepełne pokrycie powierzchni, uszkodzenie powierzchni, zanieczyszczenie, uszkodzenie krawędzi lub odkształcenie. Zakwalifikowany proces i plan reagowania ograniczają te ryzyka.
Jak potwierdzić, że kulowanie przyniosło zamierzony rezultat?
Należy zacząć od zgodności z rysunkiem i przywołaną specyfikacją procesu: medium, wyposażenie, intensywność, pokrycie, maskowanie, kontrola i identyfikowalność. Walidację naprężeń szczątkowych, twardości, chropowatości, wymiarów lub właściwości zmęczeniowych należy dodać tylko wtedy, gdy wymaga tego dokumentacja techniczna.
Najważniejsze wnioski
- Kulowanie powoduje nakładające się odkształcenia plastyczne w płytkiej warstwie przypowierzchniowej.
- Sprężyste ograniczenie odkształcenia zwykle pozostawia po uderzeniu ściskające naprężenia szczątkowe w obrabianym obszarze.
- Topografia powierzchni zawsze się zmienia, ale kierunek i wielkość zmiany chropowatości nie są uniwersalne.
- Może wystąpić lokalne umocnienie zgniotowe, lecz nie jest ono równoważne obróbce cieplnej całej objętości materiału i nie należy zakładać jego wystąpienia w każdym materiale.
- Intensywność Almena i pokrycie są odrębnymi wielkościami służącymi do kontroli procesu; żadna z nich nie stanowi bezpośredniego potwierdzenia naprężeń szczątkowych ani trwałości zmęczeniowej.
- Materiał, jego stan przed procesem, medium, geometria, ekspozycja i kolejność operacji produkcyjnych określają zachowany stan powierzchni.
- Deklaracje dotyczące właściwości użytkowych wymagają potwierdzenia odnoszącego się do danej części, oprócz potwierdzenia zgodności procesu.
Powiązane przewodniki SP Center dotyczące kulowania
- Czym jest kulowanie? Jak działa i kiedy je stosować – Ten przewodnik filarowy przedstawia cały proces, jego cel, logikę doboru oraz podstawy intensywności i pokrycia.
- Proces kulowania krok po kroku – Ten przewodnik opisuje kontrolowany przebieg od przeglądu wymagań do dopuszczenia produkcji.
- Kulowanie a trwałość zmęczeniowa – Ten przewodnik omawia mechanizm zmęczenia, ograniczenia dowodów i potwierdzenie wyników na poziomie części.
Źródła techniczne
1. SAE International. AMS2430U, Kulowanie. Wydanie zmienione w kwietniu 2018 r.
NADZÓR NAD DOKUMENTAMI ODNIESIENIA Zweryfikować dokładne wydania przywołanych specyfikacji i wymagania klienta dotyczące programu. Wartości z badań przytoczone w tym artykule ilustrują zachowanie konkretnego materiału i nie stanowią kryteriów akceptacji, które można przenosić na inne przypadki.
