Guľôčkovanie oceľových súčiastok

Ako sa stav ocele, geometria, Almenova intenzita, pokrytie, médiá a postupnosť stávajú jednou kvalifikovanou procesnou cestou

Guľôčkovanie oceľových komponentov môže zaviesť kontrolovaný stav zvyškového tlakového napätia v blízkosti povrchu a zmeniť topografiu povrchu, ale výsledok závisí od oveľa viac než len od slova „oceľ“. Zliatina, tvar výrobku, tepelné spracovanie, tvrdosť, stav plášťa, vstupný povrch, geometria, médium, intenzita, pokrytie, expozícia a výrobná postupnosť musia byť definované v rámci kvalifikovanej cesty. Proces neopravuje trhliny, pripáleniny od brúsenia alebo nevhodný stav materiálu.

Čo robí guľôčkovanie s oceľovým komponentom?

Opakované vplyvy médií plasticky deformujú povrchovú vrstvu, zatiaľ čo podkladový materiál ju obmedzuje. Po odľahčení môže táto interakcia vytvoriť tlakové zvyškové napätie v blízkosti povrchu. Tie isté vplyvy tiež menia drsnosť a lokálnu topografiu a môžu ovplyvniť rozmery alebo deformáciu citlivej geometrie.

Inžiniersky prínos závisí od príslušného mechanizmu poruchy, koncentrácie napätia, pevnosti a stability materiálu pri prevádzkovej teplote a zaťažení. Guľôčkovanie nezaručuje univerzálny multiplikátor únavy a životnosti a nemalo by zakrývať problém s návrhom, tepelným spracovaním alebo integritou povrchu.

Ktoré informácie o oceli sú potrebné pred vývojom?

Požadovaný vstup	Prečo je to dôležité	Typická nejednoznačnosť na uzavretie
Označenie ocele a tvar výrobku	Chémia, čistota, anizotropia a predchádzajúce spracovanie ovplyvňujú odozvu	Stav tyče, výkovku, odliatku, plechu alebo aditívne vyrobeného materiálu
Tepelné spracovanie a tvrdosť	Kontrola pevnosti, ťažnosti, citlivosti na poškodenie a stability zvyškového napätia	Tvrdosť jadra verzus tvrdosť povrchu alebo lokálna tvrdosť
Stav povrchu	Cementované, nitridované, indukčne kalené alebo potiahnuté vrstvy majú odlišné limity	Hĺbka povrchovo vytvrdenej vrstvy, zlúčeninová vrstva, zvyškový austenit a prídavok na brúsenie
Vstupný povrch	Obrábanie, brúsenie, leštenie, oduhličenie, okuje a defekty ovplyvňujú topografiu a akceptáciu	Ktorý stav sa vyskytuje pri guľôčkovaní
Geometria a rozmery	Riziko prístupu, koncentrácie napätia, maskovania a deformácie je lokálne	Kritické koreňové oblasti, otvory, závity, hrany a tenké rezy
Cieľ služby a návrhu	Prepája cestu k autorizovanému základu únavy, SCC alebo trvanlivosti	Nenahrádzajte požiadavku na návrh všeobecným nárokom na výhodu

Tabuľka 1. Označenie ocele je iba jedným vstupom do kvalifikovaného základu procesu.

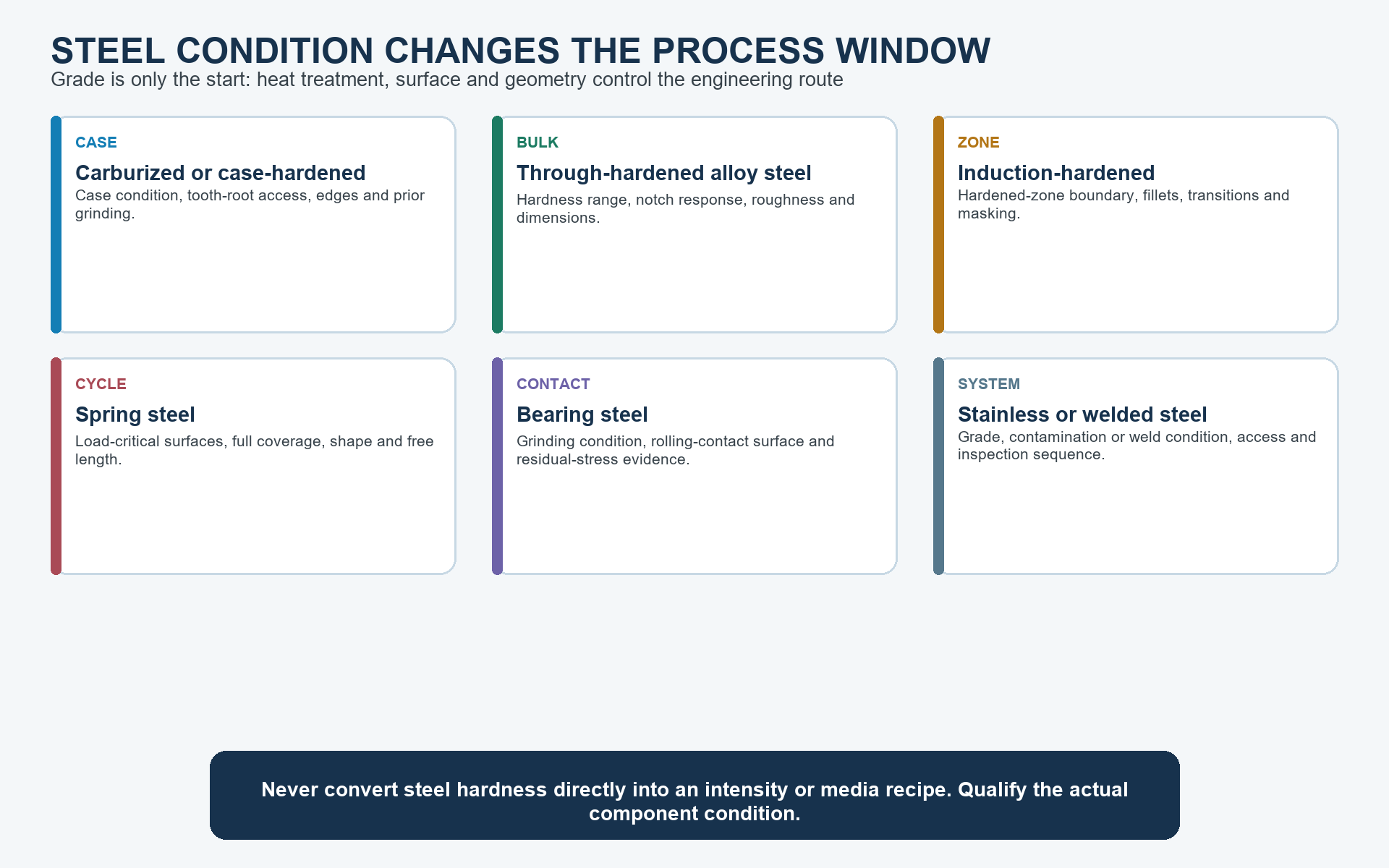

Obrázok 2. Kvalita ocele je len východiskovým bodom; tvar výrobku, tepelné spracovanie, tvrdosť, stav povrchu a geometria definujú základ vývoja.

Ako tvrdosť ovplyvňuje vývoj procesu?

Tvrdosť ovplyvňuje plastickú odozvu, tvorbu odtlačkov, náchylnosť na lokálne poškodenie a vzťah medzi tvrdosťou média a stavom súčiastky. Tvrdšia súčiastka si automaticky nevyžaduje vyššiu Almenovu intenzitu. Povrchy s cementáciou alebo nitridáciou môžu kombinovať tvrdú vrstvu s iným jadrom a môžu byť citlivé na nadmerný náraz, brúsenie alebo poškodenie zlúčeninovej vrstvy.

Prijateľný rozsah musí vychádzať z konštrukčných a regulačných požiadaviek a potom sa musí overiť prostredníctvom vývoja procesu a akejkoľvek požadovanej validácie súčiastky. Samotné číslo tvrdosti nie je recept.

Ktoré vlastnosti predstavujú najväčšie riziko?

Funkcia	Primárne riziko	Reakcia vývoja
Ozubené koleso, drážkovanie alebo zaoblenie koreňa	Tieňovanie, zmena uhla nárazu a vysoká citlivosť na únavu	Riadená orientácia, indexovanie, lokálne doklady o pokrytí a chránené boky tam, kde je to potrebné
Vŕtanie alebo vnútorný povrch	Obmedzený prístup, zadržiavanie média a zmena prúdu	Vhodná horáková rúrka alebo tryska, definovaný pohyb, odstránenie média a overenie reprezentatívneho tvaru
Závit alebo presné uloženie	Topografia alebo zmena rozmerov môže ovplyvniť funkciu	Explicitné rozhodnutie o úprave, hranica maskovania a kritériá prijatia
Ostrá hrana	Prerušenie hrany alebo nadmerné lokálne deformácia	Stav hrany, ochrana, skúšobná kontrola a prijatie povrchu
Tenký alebo asymetrický rez	Deformácia z nevyváženého spracovania	Podpera, vyvážená expozícia, rozmerové kontroly a validovaná postupnosť

Tabuľka 2. Kritický povrch musí byť dosiahnuteľný, v prípade potreby chránený a kontrolovateľný podľa kontrolovaného postupu.

Ako by sa mala zvoliť Almenova intenzita?

Autorita pre návrh alebo špecifikáciu by mala definovať kompletný rozsah Almenovej intenzity, označenie a notáciu pásu alebo výslovne autorizovať návrh dodávateľa. Výber by mal zohľadniť stav materiálu, geometriu, funkciu povrchu, médiá, prístup, deformáciu a autorizovanú dokladovú základňu. Tlak stroja alebo rýchlosť kolesa nenahrádza Almenovu intenzitu.

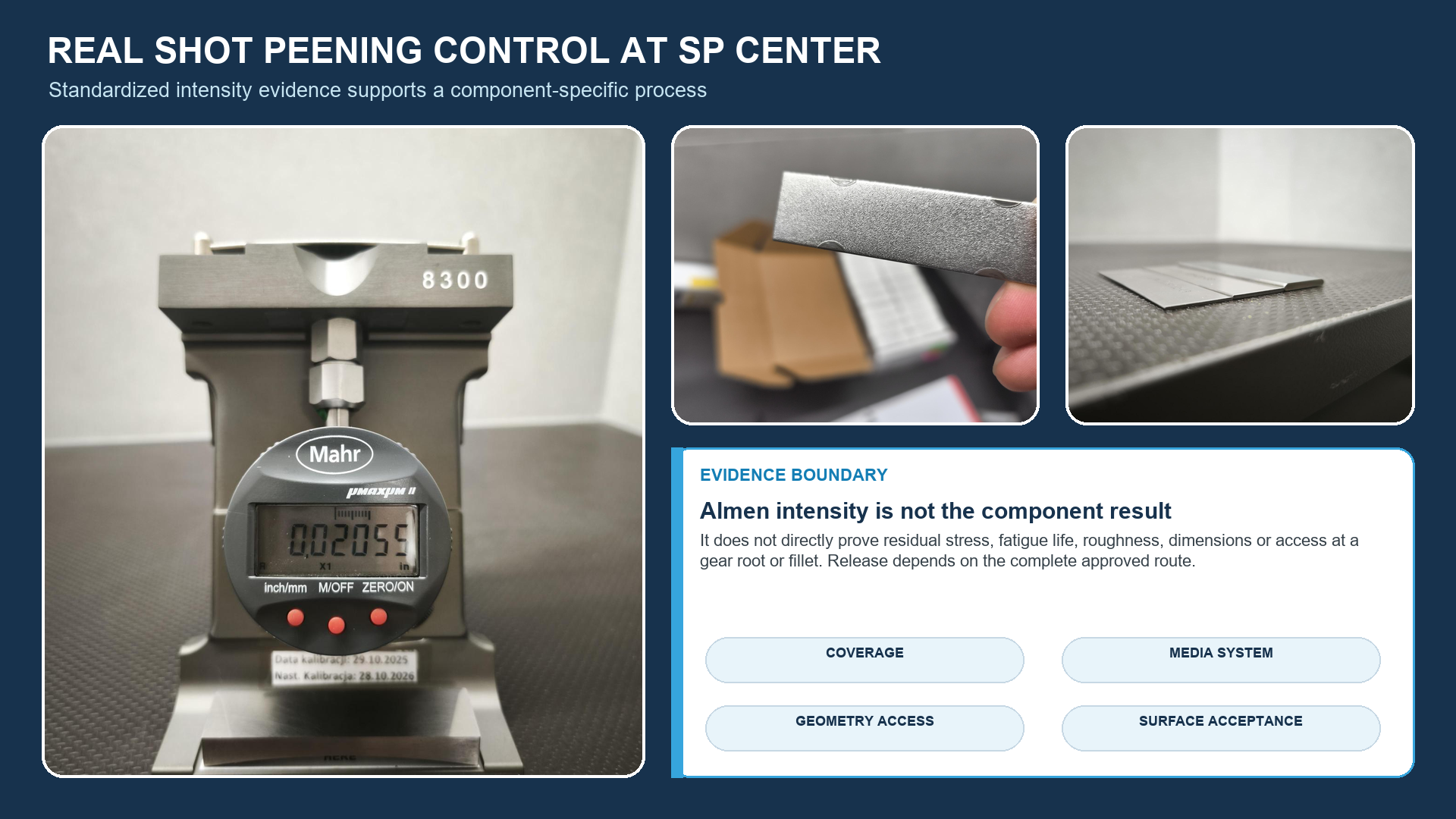

Obrázok 1. Systém Almen overuje kvalifikovaný prúd; nejde o priame meranie profilu zvyškového napätia v oceľovom komponente.

Systém Almen overuje kvalifikovaný prúd podľa príslušného usporiadania. Nemeria priamo profil zvyškového napätia v oceľovom komponente a nepreukazuje úplné pokrytie dielu.

Ako by sa mali vyberať guľôčkovacie médiá?

Rodina médií	Potenciálna úloha	Kontrolné aspekty
Oceľové broky	Bežná možnosť pre mnoho oceľových komponentov, ak sú špecifikované a kompatibilné	Rozloženie veľkosti, tvrdosť, tvar, lom, kontaminácia a pracovná zmes
Kondicionovaný rezný drôt	Odolné kovové médium s definovanými variantmi kondicionovania a tvrdosti	Dĺžka rezu, zaoblenie, trieda tvaru, tvrdosť, segregácia a schválenie postupu
Nerezové kovové médium	Môže podporovať postupy citlivé na kontamináciu	Presný materiál, segregácia, čistota zariadenia a požiadavky zákazníka
Keramické broky	Neželezná možnosť so špecifickou hustotou, tvrdosťou a správaním sa pri opotrebovaní	Špecifikácia, lom, rozloženie veľkosti, kontaminácia a kompatibilita zariadení
Sklenené guľôčky	Médium s nižšou hustotou pre kvalifikované aplikácie s nižšou závažnosťou alebo citlivé na kontamináciu	Krehkosť, degradácia veľkosti, tvar, miera výmeny a príslušná špecifikácia

Tabuľka 3. Výber média je špecifický pre daný postup; žiadne médium nie je správne pre každú oceľovú súčiastku.

Typ, veľkosť, tvrdosť, tvar a pracovné podmienky sú samostatné premenné. Plán procesu musí tiež kontrolovať segregáciu, dopĺňanie, rozklad, kontamináciu a kompatibilitu so zariadením a komponentom. Všeobecný odkaz na „oceľové broky“ nie je dostatočný, ak podrobná špecifikácia alebo požiadavka zákazníka riadi skutočné médium.

Aký je rozdiel medzi pokrytím a expozíciou?

Pokrytie je stupeň, do akého povrch špecifikovaného komponentu vykazuje známky vplyvu média podľa schválenej metódy kontroly. Expozícia je čas alebo počet prechodov použitých na dosiahnutie kvalifikovaného výsledku. Stopercentné pokrytie znamená, že na požadovanej zóne podľa definovanej metódy nezostali žiadne viditeľné neguľôčkované oblasti.

Ak sa použije 150 % alebo 200 %, zvyčajne sa tým popisuje multiplikátor expozície vo vzťahu ku kvalifikovanému času na dokončenie pokrytia za nezmenených podmienok. Neznamená to, že je pokrytá viac ako fyzická plocha povrchu. Dodatočná expozícia automaticky nezlepšuje únavovú životnosť a môže zvýšiť riziko drsnosti alebo poškodenia.

Kam sa má guľôčkovanie zaradiť vo výrobnom postupe?

Operácia	Potenciálna interakcia	Kontrolná otázka
Tepelné spracovanie	Upevňuje stav materiálu a môže neskôr uvoľniť zvyškové napätie	Ktorý stav tepelného spracovania je schválený pre guľôčkovanie a aká tepelná expozícia nasleduje?
Obrábanie alebo brúsenie	Môže spôsobiť poškodenie pred guľôčkovaním alebo odstrániť ošetrenú vrstvu neskôr	Sú kontrolované postupy spálenia, prasklín a odstraňovania materiálu?
Čistenie	Ovplyvňuje kontamináciu, odstraňovanie média a kontrolu	Je metóda kompatibilná s oceľou, dutinami a následným náterom?
Pokovovanie alebo náter	Vytvára obmedzenia súvisiace s postupnosťou, adhéziou, maskovaním a krehkosťou	Ktorá riadiaca požiadavka definuje poradie a následnú úpravu?
Oprava alebo opakované guľôčkovanie	Môže prekročiť kvalifikovanú expozíciu alebo skryť poškodenie	Je činnosť autorizovaná so schváleným usporiadaním a postupom?

Tabuľka 4. Postupnosť je rozhodnutie o návrhu a procese, ktoré sa riadi stavom materiálu a odkazovanými požiadavkami.

Následné brúsenie alebo obrábanie môže odstrániť ošetrenú vrstvu. Tepelné pôsobenie môže uvoľniť zvyškové napätia. Galvanické pokovovanie a povlakovanie môžu vyžadovať vlastné poradie operácií a pravidlá prípravy povrchu. Neexistuje univerzálny pokyn, podľa ktorého by sa malo guľôčkovať pred každou operáciou alebo po nej.

Ako by sa mala kvalifikovať postup oceľového komponentu?

Potvrďte kontrolovaný výkres, materiál a stav, zóny úpravy, výnimky a riadiace dokumenty.
Skontrolujte prístup, nástroje, maskovanie, pohyb dielu, odstránenie média, deformáciu a kontrolu.
Vypracujte médiá, konfiguráciu zariadenia, intenzitu, postup pokrytia a monitorované vstupy v rámci autorizovaných požiadaviek.
Stanovte doklady o Almenovej saturácii alebo overení podľa potreby a kvalifikujte pokrytie na reprezentatívnej geometrii.
Vyhodnoťte stav povrchu, rozmery a akékoľvek overenie na úrovni dielu požadované zákazníkom alebo návrhom.
Vydajte kontrolované pokyny a záznamy s definovanými postupmi nezhody a zmien.

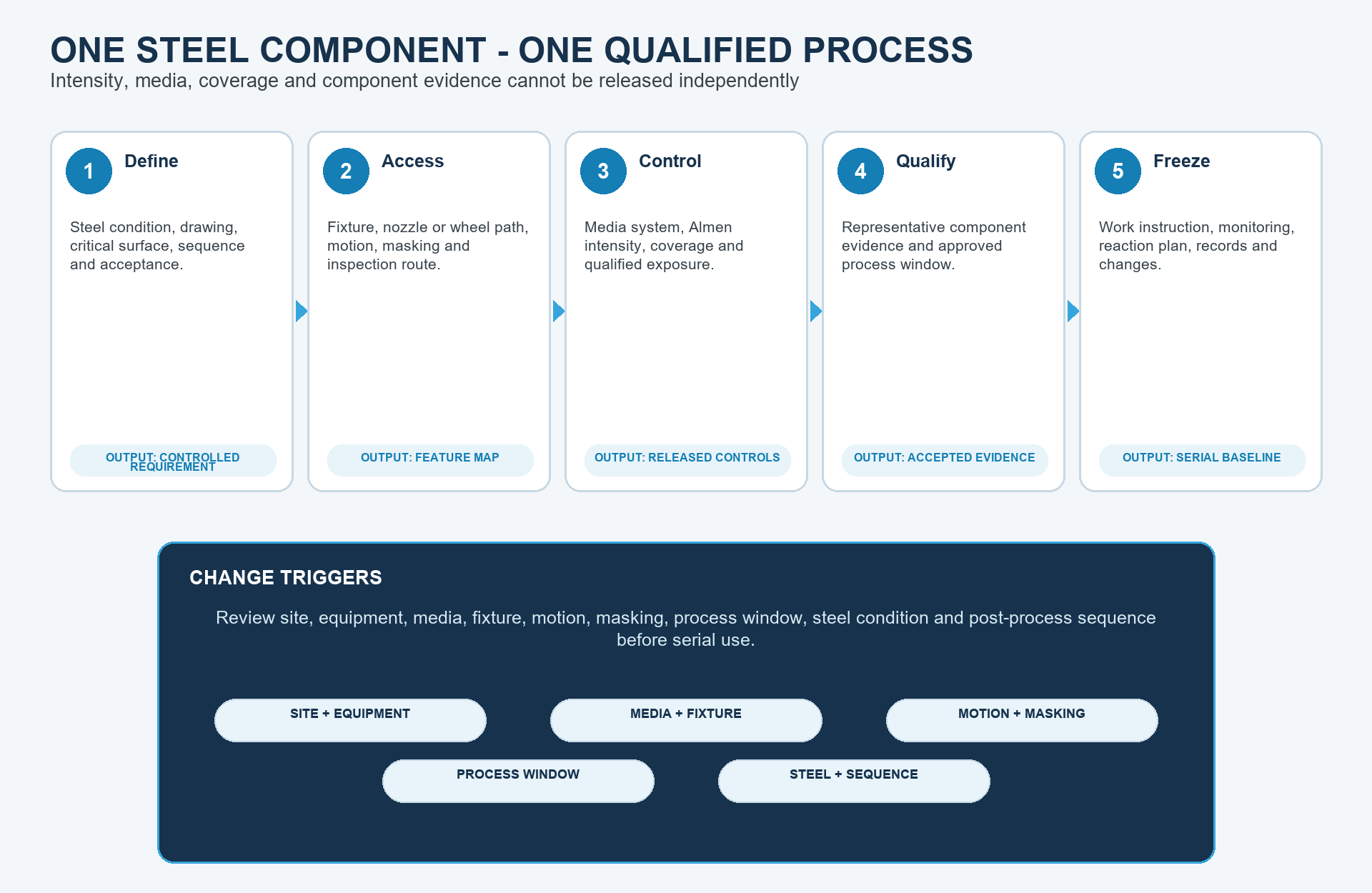

Obrázok 3. Intenzita, médiá, pokrytie, doklady o komponentoch a riadenie zmien patria do jednej kvalifikovanej cesty, ale podporujú rôzne rozhodnutia.

Úroveň dokladov	Reprezentatívne kontroly	Čo dokazujú doklady
Overenie procesu	Almenove zariadenie a výsledok, stav pracovného média, stroj, program, nástroje, pohyb, prietok, tlak alebo rýchlosť kolesa a monitorovanie	Kvalifikovaný tok a konfigurácia boli zachované
Prijatie povrchu komponentu	Pokrytie, hranice, poškodenie povrchu, kontaminácia, drsnosť alebo rozmery pri použití	Skutočný oceľový povrch spĺňa špecifikované akceptačné kritériá
Validácia komponentu	Profil zvyškového napätia, únava, deformácia, SCC alebo funkčné testovanie, ak je to potrebné	Postup podporuje autorizovaný cieľ na úrovni dielu v rámci svojho kvalifikačného základu

Tabuľka 5. Overenie prúdu, prijatie oceľového povrchu a validácia komponentu odpovedajú na rôzne otázky.

Čo by sa malo skontrolovať po guľôčkovaní?

Skontrolujte požadovanú oblasť a hranice na pokrytie pomocou schválenej metódy. Vyhodnoťte zakázané poškodenie povrchu, kontamináciu a zadržané médiá. Drsnosť, rozmery, deformácia, tvrdosť, pripravenosť na nanesenie náteru alebo iné vlastnosti sa uplatňujú iba vtedy, ak sú uvedené vo výkrese, procesnom pláne alebo špecifikácii prijatia.

Meranie zvyškového napätia XRD je metóda validácie alebo charakterizácie komponentu, keď je to potrebné. Nie je to rutinná náhrada za záznamy o Almenovej intenzite, pokrytí, kontrole médií alebo konfigurácii.

Ktoré záznamy by mali sprevádzať dávku?

Dielok, výkres a revízia, objednávka, dávka a množstvo.
Materiál a stav tepelného spracovania, ak je to potrebné pre sledovateľnosť.
Zariadenie, program, nástroje, maskovanie a identifikácia operátora alebo inšpektora.
Doklady o identite a stave média požadované postupom.
Doklady o Almenovej intenzite a pokrytí podľa odkazovaných požiadaviek.
Výsledky povrchových, rozmerových alebo validačných skúšok, ak sú zmluvne požadované.
Prerušenia, nezhoda, schválené nakladanie, stav zmeny a oprávnenie na uvoľnenie.

Čo by mala obsahovať žiadosť o cenovú ponuku (RFQ)?

Uveďte aktuálny výkres a revíziu, označenie ocele a tvar výrobku, informácie o tepelnom spracovaní, tvrdosti a obale, vstupný povrch, označené zóny spracovania a vylúčenia, postupnosť procesu, úplné požiadavky na intenzitu a pokrytie alebo oprávnenie na návrh, obmedzenia médií, množstvá a štruktúra dávok, záznamy, testovanie, balenie a cieľový dátum.

Kedy nie je oceľový diel pripravený na guľôčkovanie?

Materiál, tepelné spracovanie, tvrdosť alebo stav povrchovo spevnenej vrstvy je neznámy alebo nekonzistentný.
Chýba rozhodnutie o ďalšom postupe pre trhliny, brúsenie, silné oduhličenie, koróziu alebo neprijateľné poškodenie.
Zóny úpravy, prístup, maskovanie alebo kritériá prijatia nie sú definované.
Rozpor medzi intenzitou, pokrytím alebo riadiacimi dokumentmi.
Následná operácia odstráni alebo uvoľní zamýšľanú vrstvu bez schválenia.
Riziko deformácie, drsnosti, kontaminácie alebo zadržaných médií nebolo posúdené.

Často kladené otázky

Možno guľôčkovať všetky oceľové súčiastky?

Nie. Vhodnosť závisí od stavu ocele, geometrie, vstupného povrchu, výrobnej postupnosti, cieľa služby a riadiacich požiadaviek. Krehké podmienky, existujúce poškodenie, neprístupné zóny alebo neprijateľné deformácie a drsnosť môžu spôsobiť, že postup bude nevhodná.

Ktoré druhy ocele sa bežne guľôčkujú?

Mnohé uhlíkové, legované, pružinové, nástrojové, nehrdzavejúce, cementované, nitridované a indukčne kalené ocele sa dajú spracovať kvalifikovanými postupmi. Samotný názov nestačí; je potrebné poznať tepelné spracovanie, tvrdosť, povrchovú úpravu a stav povrchu.

Vyžaduje si tvrdšia oceľ vyššiu Almenovu intenzitu?

Nie automaticky. Požadovaná intenzita sa riadi návrhom a riadiacou špecifikáciou. Tvrdosť, povrchová úprava, geometria, tvrdosť média, poškodenie povrchu a validácia ovplyvňujú prijateľné okno procesu.

Ktoré médiá sa používajú pre oceľové komponenty?

V závislosti od špecifikácie a limitov kontaminácie môžu byť k dispozícii možnosti ako liata oceľová tryska, upravený rezaný drôt, nehrdzavejúce kovové médiá, keramická tryska alebo sklenené guľôčky. Výber musí byť kvalifikovaný pre daný komponent a zariadenie.

Dokáže guľôčkovanie odstrániť pripáleniny alebo praskliny z brúsenia?

Nie. Guľôčkovanie nie je autorizovanou opravou brúsenia, prasklín, oduhličenia alebo iného neprijateľného poškodenia podkladu. Pred spracovaním sa musí chyba vyhodnotiť a odstrániť.

Ako sa overuje intenzita oceľových dielov?

Intenzita sa určuje alebo overuje pomocou príslušného systému Almen a kvalifikovaného skúšobného usporiadania podľa príslušného postupu. Overuje sa prúd, nie profil zvyškového napätia v komponente.

Ako sa kontroluje pokrytie 100 % v koreni alebo zaoblení ozubeného kolesa?

Použite schválenú metódu na skutočnú kritickú zónu alebo kvalifikovanú a korelovanú nepriamu metódu. Musí sa zohľadniť prístup, orientácia, pohyb, osvetlenie, zväčšenie a skenovanie celej plochy.

Zlepšuje guľôčkovanie vždy únavovú životnosť ocele?

Nie. Výhoda závisí od stavu ocele, geometrie, stavu povrchu, spektra zaťaženia, prostredia, procesného okna a stability zvyškového napätia. Nemalo by sa nárokovať nepodložené univerzálne zvýšenie životnosti.

Kľúčové poznatky

Kvalifikujte presný stav ocele, nielen skupinu zliatin.
Neodvodzujte intenzitu z tvrdosti alebo nastavení stroja.
Vyberte a riadte médiá ako niekoľko odlišných premenných.
Udržujte Almenovo overenie, pokrytie, akceptáciu povrchu a validáciu komponentov oddelene.
Riaďte výrobnú postupnosť a následné odoberanie materiálu alebo teplo.
Nepoužívajte guľôčkovanie na zakrytie trhlín, popálenín od brúsenia alebo neschváleného stavu povrchu.
