Prispôsobte okno guľôčkovania skutočnej hĺbke povrchovo spevnenej vrstvy, gradientu tvrdosti, mikroštruktúre, zóne zuba a dokončovacom postupe bez poškodenia tvrdého presného povrchu.
Guľôčkovanie cementovanej ocele môže zmeniť stav zvyškových napätí pri povrchu únavovo kritickej cementovanej vrstvy, nevytvára však hĺbku tejto vrstvy ani neopravuje chyby tepelného spracovania a brúsenia. Tvrdá cementovaná vrstva môže byť citlivá na vtlačky, drsnosť a mikropoškodenie. Kvalifikácia preto musí prepojiť skutočný stav ocele, cementovanej vrstvy a jadra, geometriu zuba, ošetrovanú zónu, sled dokončovania a cieľ v oblasti ohybovej alebo kontaktnej únavy.

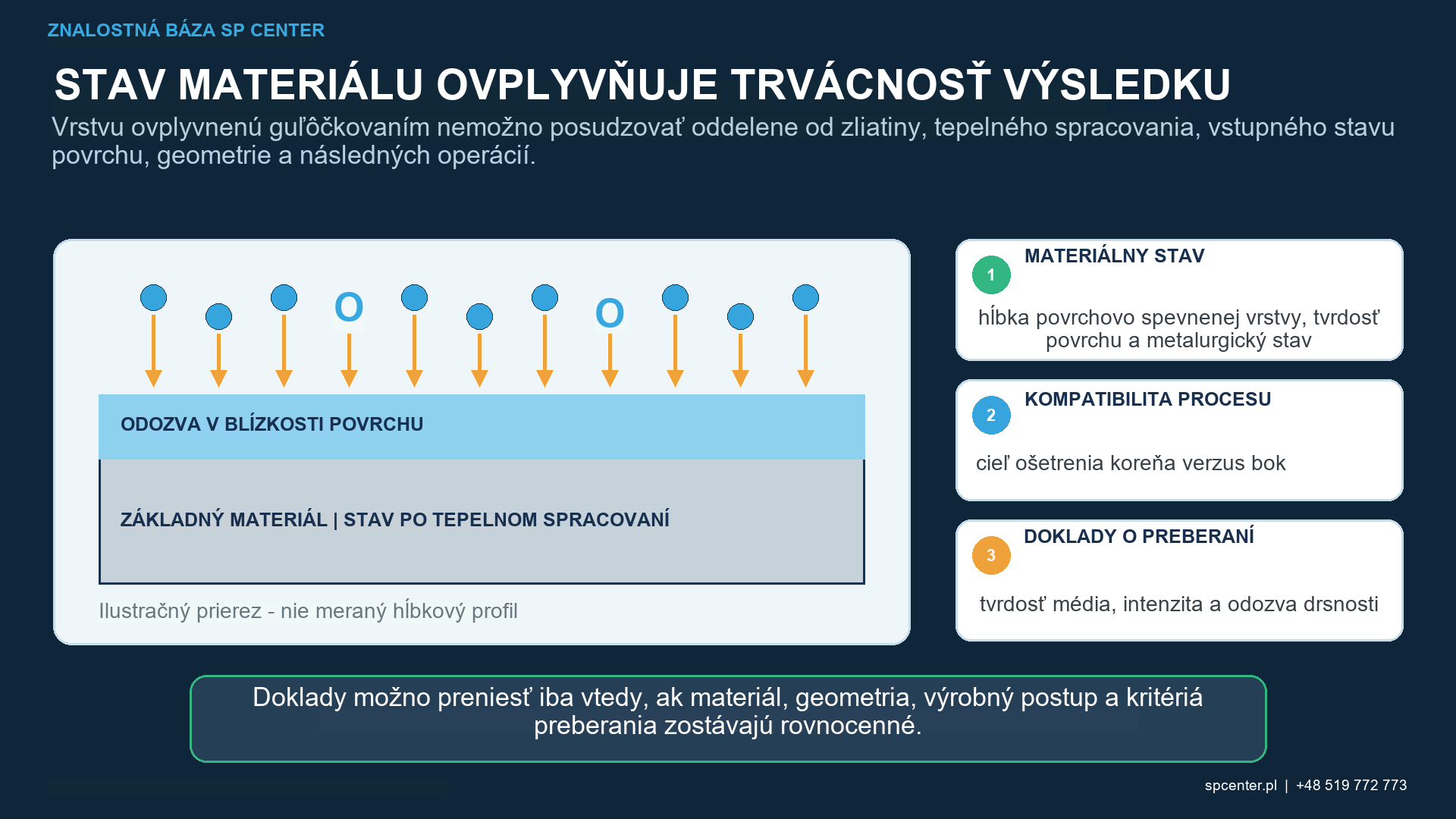

Čím je definovaný stav cementovanej vrstvy predkladanej na guľôčkovanie?
Substrát nie je dostatočne opísaný samotnou povrchovou tvrdosťou. Efektívna hĺbka povrchovo spevnenej vrstvy, celková hĺbka povrchovo spevnenej vrstvy, gradient tvrdosti, stav jadra, zadržaný austenit, rozloženie karbidov, medzikryštalická oxidácia, oduhličenie a stav brúsenia môžu ovplyvniť odozvu a prijatie. Použite záznamy o kontrolovanom tepelnom spracovaní a limity výkresu.
| Charakteristika náteru alebo ozubeného kolesa | Prečo je to dôležité | Kontrolovaná odozva |
|---|---|---|
| Efektívna a celková hĺbka povrchovo spevnenej vrstvy | Definuje gradient kalenia a vzťah medzi povrchovou vrstvou a jadrom | Použite výkres a záznamy o tepelnom spracovaní; Neodvodzujte hĺbku iba z povrchovej tvrdosti |
| Povrchová a podpovrchová tvrdosť | Ovplyvňuje plastickú odozvu, riziko preliačiny a výber média | Kvalifikujte na základe skutočného rozsahu tvrdosti a stavu prípadu |
| Zadržaný austenit a mikroštruktúra | Môže ovplyvniť transformáciu, napätie a stabilitu | Ak je to relevantné, stav charakterizujte; nepredpokladajte rovnakú odozvu na guľôčkovanie pri všetkých cementovaných oceliach |
| Medzikryštalická oxidácia, karbidy alebo oduhličenie | Môže kontrolovať integritu povrchu a vznik trhlín | Pred guľôčkovaním vykonajte kontrolu a rozhodnite o ďalšom postupe; guľôčkovanie nie je opravou chýb. |
| Koreň zuba a zaoblenie | Často sa riadi ohybovým namáhaním a prístupom | Definujte pokrytie koreňa, prechod a reprezentatívne doklady o únave z ohybu |
| Bok zuba | Valivý/klzný kontakt, textúra, profil a jamková tvorba môžu určovať | Pojednávajte iba s výslovným povolením a kvalifikáciou kontaktného výkonu |
Tabuľka 1. Prípad a funkcia povrchu ozubeného kolesa definujú proces a požadované doklady.
SAE AMS2759/7F sa vo svojom vymedzenom rozsahu vzťahuje na cementovanie a súvisiace tepelné spracovanie oceľových súčiastok určených na cementovanie. Ide o špecifikáciu tepelného spracovania, nie o univerzálne oprávnenie na guľôčkovanie každej cementovanej súčiastky alebo každého povrchu zuba.
Prečo musia byť koreň zuba a bočná strana oddelené?
Koreň zuba a zaoblenie sa bežne hodnotia na únavu v ohybe a majú ťažký prístup a silné geometrické gradienty napätia. Bočná strana nesie valivý a klzný kontakt a môže byť obmedzená profilom, stúpaním, vlnitosťou, drsnosťou, mazaním a jamkami. Proces, ktorý podporuje jeden režim poruchy, môže byť pre iný povrch neprijateľný.
Mapa ošetrenia by mala identifikovať koreň, zaoblenie, aktívnu bočnú stranu, hrot, čelnú plochu, otvor a prechodové zóny. Maskovanie, orientácia trysky alebo kolesa a pohyb dielu musia kontrolovať hranice a prestrek. Doklady z koreňa nemôžu autorizovať presnú bočnú stranu.
Ako tvrdosť a mikroštruktúra ovplyvňujú výber média?
Médium a procesné okno musia byť schopné plasticky ovplyvniť zamýšľaný povrch bez neprijateľného poškodenia. Veľkosť média, tvrdosť, tvar, stav a energia nárazu interagujú s tvrdosťou a topografiou povrchu. Tvrdšia alebo väčšia častica nie je automaticky lepšia pre tvrdý povrch.
Zvyškový austenit sa môže pri mechanickom zaťažení vrátane guľôčkovania transformovať v závislosti od materiálu a procesných podmienok. Každé tvrdenie o transformácii, stabilite alebo zlepšení únavových vlastností musí vychádzať zo skutočnej ocele a kvalifikovaného postupu, nie zo všeobecného tvrdenia o cementovaných ozubených kolesách.
Kam patrí guľôčkovanie vo výrobnej sekvencii?
Cementovanie a kalenie zvyčajne vytvoria cementovanú vrstvu pred guľôčkovaním. Brúsenie, honovanie, lapovanie, superfinišovanie, čistenie a povlakovanie potom vyžadujú riadené poradie. Guľôčkovanie nezakrýva ani neopravuje spáleniny po brúsení, trhliny, záhyby materiálu, medzikryštalickú oxidáciu ani neprípustný stav cementovanej vrstvy. Tieto stavy sa musia pred spracovaním zistiť a musí sa o nich autorizovane rozhodnúť.
Ak po guľôčkovaní nasleduje úber materiálu, prípustná metóda a množstvo úberu sa musia kvalifikovať, pretože najviac ovplyvnenú podpovrchovú oblasť možno zmeniť alebo odstrániť. Označenie „ľahké leštenie“ nie je merateľným riadením procesu.

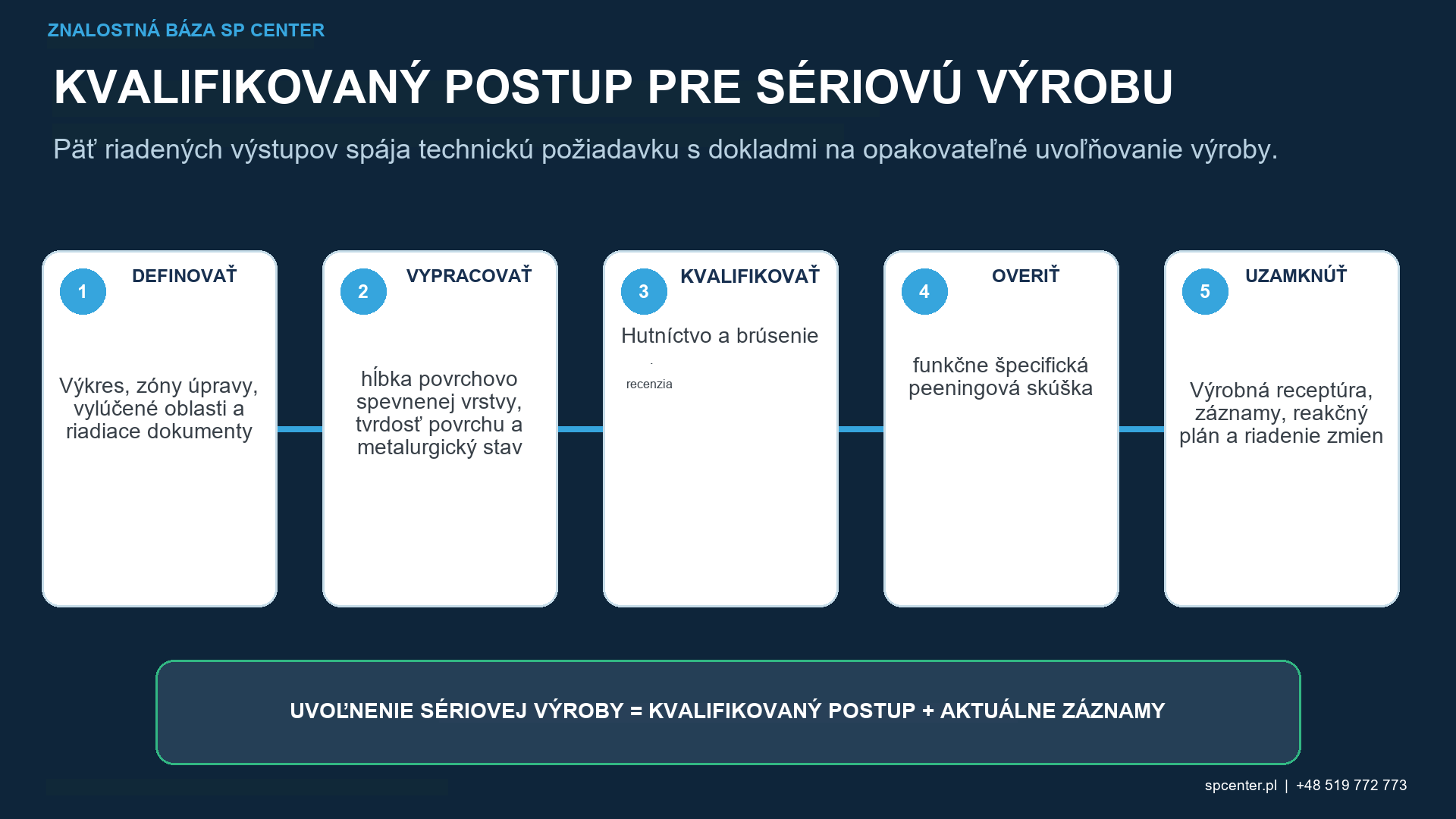

Ktoré doklady podporujú kvalifikáciu a uvoľnenie?
| Doklad | Tvrdenie je podporené | Tvrdenie nie je samostatne podporené |
|---|---|---|
| Záznamy o cementácii a tepelnom spracovaní | Bol dosiahnutý špecifikovaný stav prípadu a jadra | Prúd média na guľôčkovanie alebo konečný povrch zuba je prijateľný. |
| Almenova intenzita a nasýtenie | Prúd média na guľôčkovanie bol overený v definovanom usporiadaní. | Profil zvyškového napätia prípadu alebo únavová životnosť ozubeného kolesa |
| Pokrytie koreňa alebo boku | Špecifikovaný povrch vykazuje požadované doklady o náraze | Drsnosť povrchu, profil, odolnosť voči mikrotrhlinám alebo jamkám |
| Kontrola textúry, profilu a rozmerov | Konečná geometria a povrch ozubeného kolesa spĺňajú stanovené limity | Veľkosť a hĺbka tlakového zvyškového napätia |
| Hĺbka zvyškového napätia profil | Uvedená zložka napätia existuje v definovanom mieste, smere a hĺbke | Univerzálne zlepšenie ohybom alebo kontaktnou únavou |
| Reprezentatívna skúška ohybom koreňa alebo kontaktnou únavou | Kompletná konfigurácia rieši definovaný režim poruchy | Prenos na iný prípad, geometriu ozubeného kolesa, zaťaženie alebo mazivo |
Tabuľka 2. Integrita plášťa, riadenie procesu, konečný povrch ozubeného kolesa a odolnosť voči únave zostávajú rôznymi otázkami.
Prečo nie sú publikované výsledky životnosti ozubeného kolesa univerzálnymi hodnotami?
Primárne štúdie SAE uvádzajú zlepšenia pri konkrétnych cementovaných oceliach, geometriách ozubených kolies, dokončovacích postupoch, podmienkach guľôčkovania a skúšobných metódach. Preukazujú technický potenciál a užitočné mechanizmy, neposkytujú však všeobecne prenosné percento ani predpis. Treba tiež rozlišovať ohybovú únavu päty zuba od kontaktnej únavy povrchu.
Obhájiteľné tvrdenie uvádza materiál, prípad, geometriu ozubeného kolesa, zónu úpravy, zaťaženie, mazivo, kritérium poruchy a procesné okno reprezentované dokladmi. Ak sa niektorý z týchto údajov zmení, prenosnosť si vyžaduje preskúmanie.

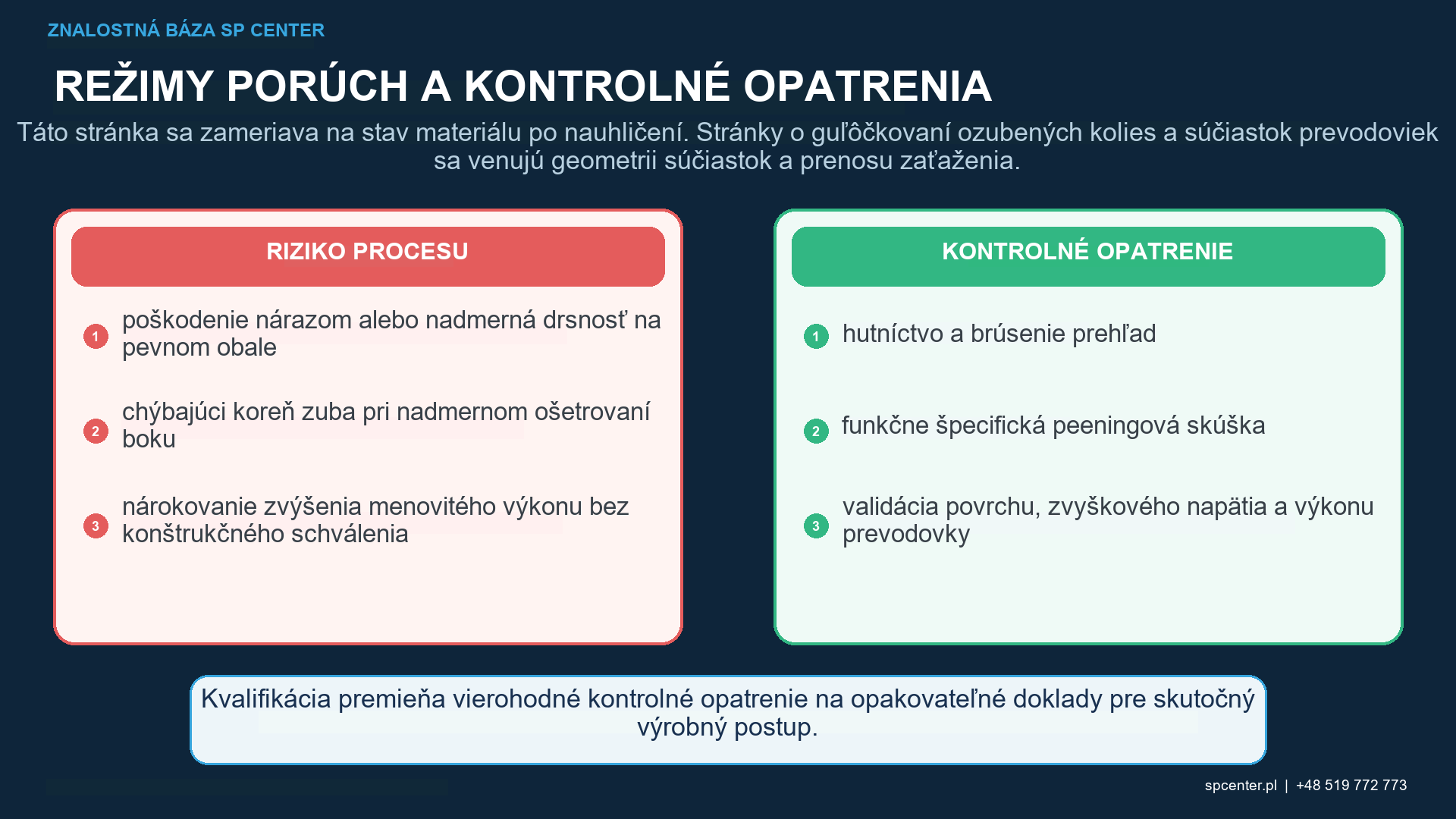

Ktoré odchýlky vyžadujú zadržanie?
- Hĺbka povrchovo spevnenej vrstvy, tvrdosť, zadržaný austenit alebo výsledok mikroštruktúry je mimo schváleného stavu.
- Pred guľôčkovaním alebo po ňom sa zistí spálenina po brúsení, trhlina, medzikryštalická oxidácia alebo povrchová chyba.
- Pokrytie je neúplné v koreni alebo úprava prechádza cez vylúčenú hranicu boku.
- Drsnosť, profil, stúpanie, hádzavosť alebo rozmery presahujú stanovený limit.
- Na tvrdom obale sa zistí kontaminácia média, nadmerné rozpadnutie alebo prenos.
- Bez schválenia sa pridá stupeň dvojitého guľôčkovania, následná dokončovacia operácia alebo opakovaný cyklus.
Zastavte spracovanie a zadržte výrobky od posledného overeného vyhovujúceho stavu. Zachovajte záznamy o tepelnom spracovaní, brúsení, médiu, stroji, prípravku a kontrole. Opakované guľôčkovanie alebo leštenie nie je automatickou nápravou.
Čo by mala definovať požiadavka na cenovú ponuku alebo výkres?
| Vstup RFQ (žiadosti o cenovú ponuku) | Prečo je to dôležité | Zabránenie riziku |
|---|---|---|
| Špecifikácia triedy ocele, cementácie a tepelného spracovania | Definuje metalurgickú cestu a akceptačnú autoritu | Používa sa všeobecná receptúra „cementovanej ocele“ |
| Hĺbka kalenia, tvrdosť a limity mikroštruktúry | Definuje skutočný podklad predkladaný na guľôčkovanie | Samotná tvrdosť povrchu zastupuje stav kalenia |
| Geometria ozubeného kolesa a mapa spracovania | Oddeľuje koreň, bok, hrot, otvor a vylúčené povrchy | Na presný bok sa neúmyselne aplikuje proces opracovania koreňa |
| Postupnosť brúsenia, honovania a dokončovania | Identifikuje poškodenie a odstránenie materiálu pred alebo po guľôčkovaní | Kvalifikovaná vrstva sa odstráni alebo sa brúsenie spáli je skryté |
| Intenzita, médiá, pokrytie a limity povrchu | Vytvára kontrolovateľný proces a prijatie konečného povrchu | Predpokladá sa bezpečnejšia vyššia intenzita alebo expozícia |
| Tvrdenie o ohybe, kontaktnej únave alebo zvyškovom napätí | Prepája doklady so skutočným cieľom návrhu | Jeden výsledok testu sa stáva univerzálnym prísľubom životnosti ozubeného kolesa |
Tabuľka 3. Technicky porovnateľný návrh vyžaduje stav prípadu, presné zóny zubov a zamýšľané doklady o poruchovom režime.
Uveďte aj veľkosť dielu, hmotnosť, množstvo dávky, údaje, čistenie a balenie, požadované certifikáty a schválenie dodávateľa zákazníkom. Ak je hranica koreňa/boku alebo konečná postupnosť dokončenia nejasná, spracovanie by malo počkať na riadené objasnenie.
Často kladené otázky
Môžu byť cementované ozubené kolesá guľôčkované?
Áno, keď výkres a kvalifikovaný procesný postup definujú stav materiálu, zóny úpravy, médium, intenzitu, pokrytie a konečné prijatie ozubeného kolesa. Požiadavky na koreň a boky musia byť oddelené.
Zvyšuje guľôčkovanie hĺbku povrchovo spevnenej vrstvy?
Nie. Hĺbka povrchovo spevnenej vrstvy sa vytvára cestou cementácie a tepelného spracovania. Guľôčkovanie modifikuje stav mechanického a zvyškového napätia v blízkosti povrchu, ale nepridáva hĺbku cementácie.
Môže guľôčkovanie opraviť medzikryštalickú oxidáciu alebo spálenie z brúsenia?
Nie. Tieto a ďalšie stavy integrity odmietnuteľného povrchu vyžadujú kontrolu a rozhodnutie o ďalšom postupe pred guľôčkovaním.
Mali by sa na koreň a boky zubov použiť rovnaký proces?
Nie automaticky. Majú odlišnú geometriu, prístup, textúru a mechanizmy únavy. Každá zóna vyžaduje explicitné požiadavky a kvalifikáciu.
Je vyššia intenzita vždy lepšia pre tvrdý prípad?
Nie. Nadmerný náraz môže zvýšiť drsnosť, preliačiny, mikropoškodenie alebo deformáciu. Cieľom je kvalifikované okno.
Možno dvojstupňové guľôčkovanie pridať pri každom cementovanom ozubenom kolese?
Nie. Druhá fáza média a expozície mení proces a vyžaduje schválený účel, samostatné kontroly a reprezentatívnu validáciu.
Dokazuje Almenova intenzita zvyškové napätie v koreni zuba?
Nie. Intenzita charakterizuje prúd. Zvyškové napätie komponentu si vyžaduje definovanú metódu merania a nemožno ho priamo odvodiť z Almenovej hodnoty.
Čo by sa malo poslať na preskúmanie uskutočniteľnosti cementovanej ocele?
Pošlite kontrolovaný výkres, špecifikácie ocele a tepelného spracovania, požiadavky na puzdro a tvrdosť, geometriu ozubeného kolesa, mapu spracovania, postup dokončovania, množstvá a záznamy o prijatí.
Kľúčové poznatky
- Definujte cementované puzdro hĺbkou, gradientom tvrdosti a mikroštruktúrou, nie len tvrdosťou.
- Oddeľte únavu z ohybu v oblasti koreňa zuba od únavy z kontaktu s bokom.
- Prispôsobte médium a okno nárazu skutočnému tvrdému povrchovo spevnenej vrstve a konečným limitom textúry.
- Nepoužívajte guľôčkovanie na opravu chýb tepelného spracovania alebo brúsenia.
- Riaďte každú operáciu brúsenia alebo dokončovania po guľôčkovaní.
- Udržujte intenzitu, pokrytie, prijatie puzdra, zvyškové napätie a doklady o únave.
Súvisiace príručky SP Center
- Guľôčkovanie pred alebo po brúsení
- Dvojité guľôčkovanie
- Profil hĺbky zvyškového napätia
- Drsnosť povrchu po guľôčkovaní
Technické referencie
1. SAE J2441_202511: Guľôčkovanie, stabilizované november 2025
2. SAE AMS2430U: Guľôčkovanie, revidované apríl 2018
3. SAE ARP7488: Pokyny na návrh a riadenie procesu guľôčkovania, vydané január 2018
4. SAE AMS2759/7F, Cementácia a tepelné spracovanie ocelových dielov s cementačnou kvalitou
7. Davis a kol., Optimalizovaný výkon pri únave cementovanej ocele, SAE 2002-01-1003
Poznámka k norme: Použite kompletné revízie uvedené vo výkrese a prenesených požiadavkách zákazníka. Citované štúdie sú špecifické pre danú aplikáciu a nestanovujú univerzálny multiplikátor životnosti ozubeného kolesa.
