Predpovedať Ra a Rz po guľôčkovaní iba v rámci kvalifikovanej oblasti materiálu, média, zariadenia a merania

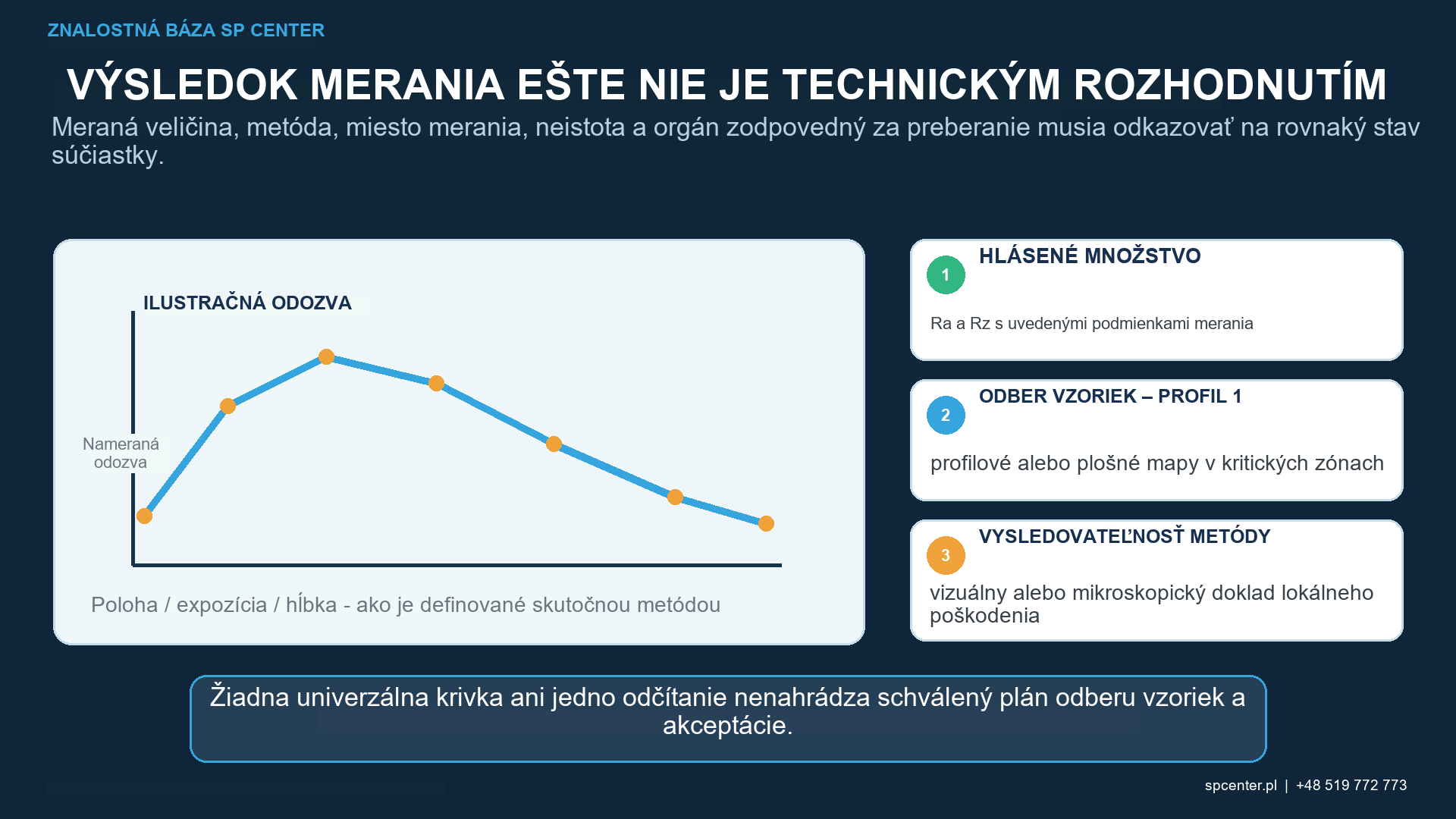

Guľôčkovanie zvyčajne mení topografiu povrchu, pretože každý náraz častice plasticky deformuje lokálnu oblasť. Ra a Rz môžu opísať časti tejto zmeny, ale ani jeden parameter sám o sebe nedefinuje izolované poškodenie, vrstvu, vlnitosť, plošnú textúru alebo funkčnú vhodnosť. Neexistuje univerzálna rovnica, ktorá by premieňala Almenovu intenzitu, tlak alebo čas expozície na zložku Ra alebo Rz.
Prečo je ťažké predpovedať drsnosť po guľôčkovaní?
Konečná textúra kombinuje vstupný obrábací alebo dokončovací vzor s tisíckami prekrývajúcich sa odtlačkov nárazu. Veľkosť a tvar odtlačku závisia od geometrie média, hmotnosti, tvrdosti, rýchlosti, uhla nárazu a plastickej odozvy skutočného materiálu. Pokrytie, viacnásobné prechody a lokálny odraz potom menia objem nárazu.
Nastavenia stroja sú nepriame vstupy. Rovnaký tlak na dvoch systémoch trysiek alebo rovnaká rýchlosť kolies na dvojkolových strojoch nezaručuje rovnakú rýchlosť častíc, rozloženie uhla alebo prietok média. Ani rovnaká Almenova intenzita nevyžaduje rovnakú topografiu povrchu.
| Vstup | Typický vplyv na skúmanie | Hranica kontroly |
|---|---|---|
| Vstupná textúra a vrstva | Stopy po obrábaní, leštenie, okoviny a predchádzajúce tryskanie môžu zostať viditeľné alebo ovplyvňovať vzhľad kráterov po nárazoch | Zmerajte definovaný stav pred guľôčkovaním na kontrolovaných miestach; neporovnávajte rôzne počiatočné povrchové úpravy ako jednu populáciu |
| Materiál a tvrdosť v blízkosti povrchu | Tvrdšie alebo povrchovo upravené povrchy môžu reagovať odlišne od mäkkých, tenkých alebo heterogénnych vrstiev | Kvalifikujte skutočnú zliatinu, tepelné spracovanie, povrchovo upravený povrch, stav bez povlaku a povolený rozsah tvrdosti |
| Veľkosť, tvar, tvrdosť a hustota média | Zmena nárazovej stopy a plastickej deformácie v závislosti od geometrie častíc a mechanických vlastností | Používajte schválenú skupinu médií a riadenú prevádzkovú zmes; sledujte poškodené, hranaté, nadmerne veľké, podrozmerné a cudzie častice |
| Rýchlosť častíc a uhol nárazu | Normálne a tangenciálne zložky deformácie sa menia s rýchlosťou, uhlom a lokálnou geometriou | Riadenie fyzického prúdu prostredníctvom kvalifikovaných nastavení zariadenia, uhla, vzdialenosti, dráhy a pohybu komponentov |
| Pokrytie a kumulatívna expozícia | Včasná expozícia zvyšuje počet kráterov; Ďalšie prechody môžu prekrývať odtlačky a hromadiť sa za studena. | Dodržujte špecifikované pokrytie a expozíciu bez predpokladu, že dlhší čas vytvorí hladší alebo bezpečnejší povrch. |
| Následné operácie. | Čistenie, brúsenie, leštenie, príprava na povlakovanie a tepelné cykly môžu zmeniť nameranú textúru alebo odstrániť vrstvu ovplyvnenú guľôčkovaním | Definujte, či sa akceptácia uplatňuje ihneď po guľôčkovaní alebo po kompletnom výrobnom procese |
Tabuľka 1. Drsnosť vzniká zo spojených vstupných, nárazových a sekvenčných premenných.

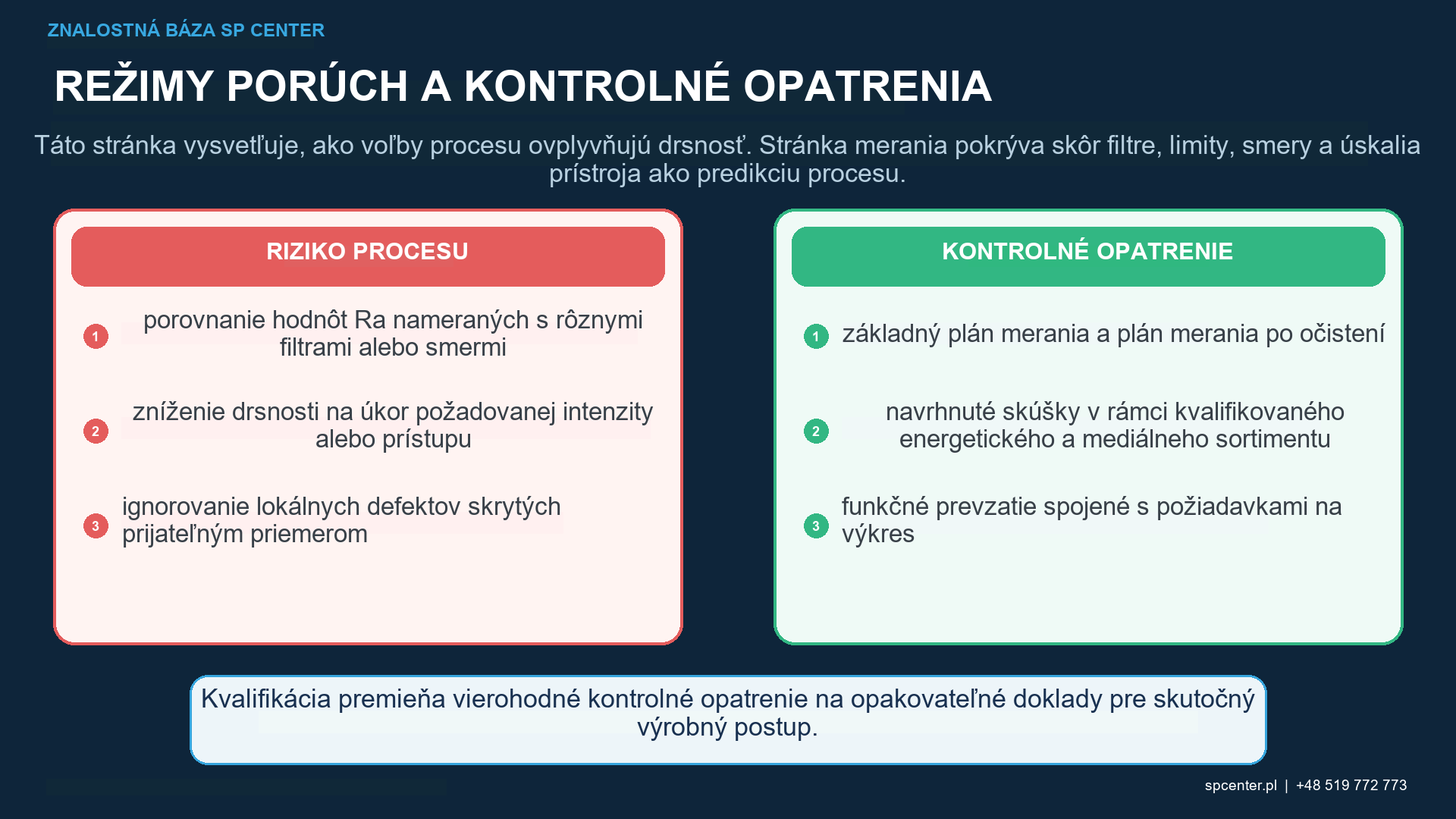

Ako premenné média ovplyvňujú textúru povrchu?
V rámci kontrolovaného porovnania veľkosť častíc ovplyvňuje stopu každého odtlačku. Tvarové chyby a zlomené alebo hranaté častice môžu rezať alebo vytvárať ostrejšie prvky namiesto toho, aby vytvárali zamýšľaný zaoblený náraz. Tvrdosť a hustota média interagujú s tvrdosťou a rýchlosťou komponentu, čím menia deformáciu.
Nevyberajte jemné médium len na zníženie Ra. Musí byť stále povolené, schopné dodať požadovanú intenzitu, dosiahnuť geometriu, udržiavať kontrolovanú prevádzkovú zmes a zabrániť kontaminácii alebo zabudovaniu. Zámena média je zmena procesu, nie kozmetická úprava.
Ako interagujú intenzita, uhol a pokrytie?
Vyššia energia častíc môže zvýšiť plastickú deformáciu, ale intenzita je skôr štandardizovaná odozva prúdu než parameter drsnosti. Šikmý náraz mení normálovú a tangenciálnu deformáciu a môže zanechať odlišnú textúru od nominálne normálového nárazu. Zakrivené povrchy, priehlbiny a hrany preto vyžadujú lokálne skúšky.
Pokrytie opisuje špecifikovaný povrch pokrytý odtlačkami nárazu podľa schválenej metódy. Po úplnom pokrytí dodatočná expozícia nepredefinuje akceptáciu textúry a nemusí nevyhnutne vyhladiť povrch. Môže sa hromadiť prekrytie, studená tvárnosť a poškodenie.
Sú Ra a Rz dostatočné na funkčné prijatie?
Ra je priemerný parameter profilu; Rz opisuje výškovú charakteristiku za použitého štandardu profilu a podmienok hodnotenia. Priemery môžu zakryť izolované ostré údolie, prehyb alebo defekt hrany. Symboly parametrov tiež neumožňujú porovnávať výsledky, keď sa filtrovanie, dĺžka hodnotenia, smer alebo prístroj líšia.
Plošné parametre, ako napríklad Sa alebo Sz, môžu pridať priestorové informácie, keď ich výkres alebo kvalifikačný plán vyžaduje, ale plošné skenovanie nie je automaticky lepšie. Metóda musí rozlíšiť relevantný prvok a byť v korelácii s funkčným rozhodnutím.
| Funkčný problém | Prečo samotné Ra nestačí | Ďalšie doklady, ktoré je potrebné zvážiť |
|---|---|---|
| Únava | Priemerná hodnota výšky neodhaľuje zriedkavý prehyb, ostré údolie, profil zvyškového napätia alebo pôvod trhliny | Kontrola lokálneho poškodenia, Rz alebo iné špecifikované parametre textúry, zvyškové napätie a reprezentatívne doklady únavy podľa potreby |
| Tesnenie | Únik môže nasledovať po spojených údoliach alebo vlnitosti, ktoré priemer nepopisuje | Smer profilu, vlnitosť, kontaktný pás a skúška funkčného tesnenia |
| Ložiskový alebo klzný kontakt | Tvar vrcholu, rozostup, pomer materiálu a smer ovplyvňujú kontakt a zadržiavanie maziva | Špecifikované parametre profilu alebo plochy plus kontaktná a tribologická validácia |
| Povrchová úprava alebo lepenie | Drsnejší povrch môže podporiť mechanické zakotvenie, ale zároveň zhoršiť rovnomernosť hrúbky a pokrytia alebo zvýšiť riziko chýb | Kvalifikovaná predúprava, čistota, priľnavosť povlaku a výkon celého systému |
| Rozmerová alebo tenkostenná stabilita | Amplitúda textúry nie je makroskopické deformácia ani pohyb hrán | Nezávislé kontroly rozmerov, tvaru a hrúbky |
| Vzhľad | Lesk a odrazivosť sa môžu meniť bez proporcionálnej zmeny funkčnej textúry | Kontrolovaný vizuálny štandard iba tam, kde je vzhľad uplatnenou požiadavkou |
Tabuľka 2. Funkčná akceptácia často vyžaduje doklady nad rámec jednej hodnoty drsnosti.

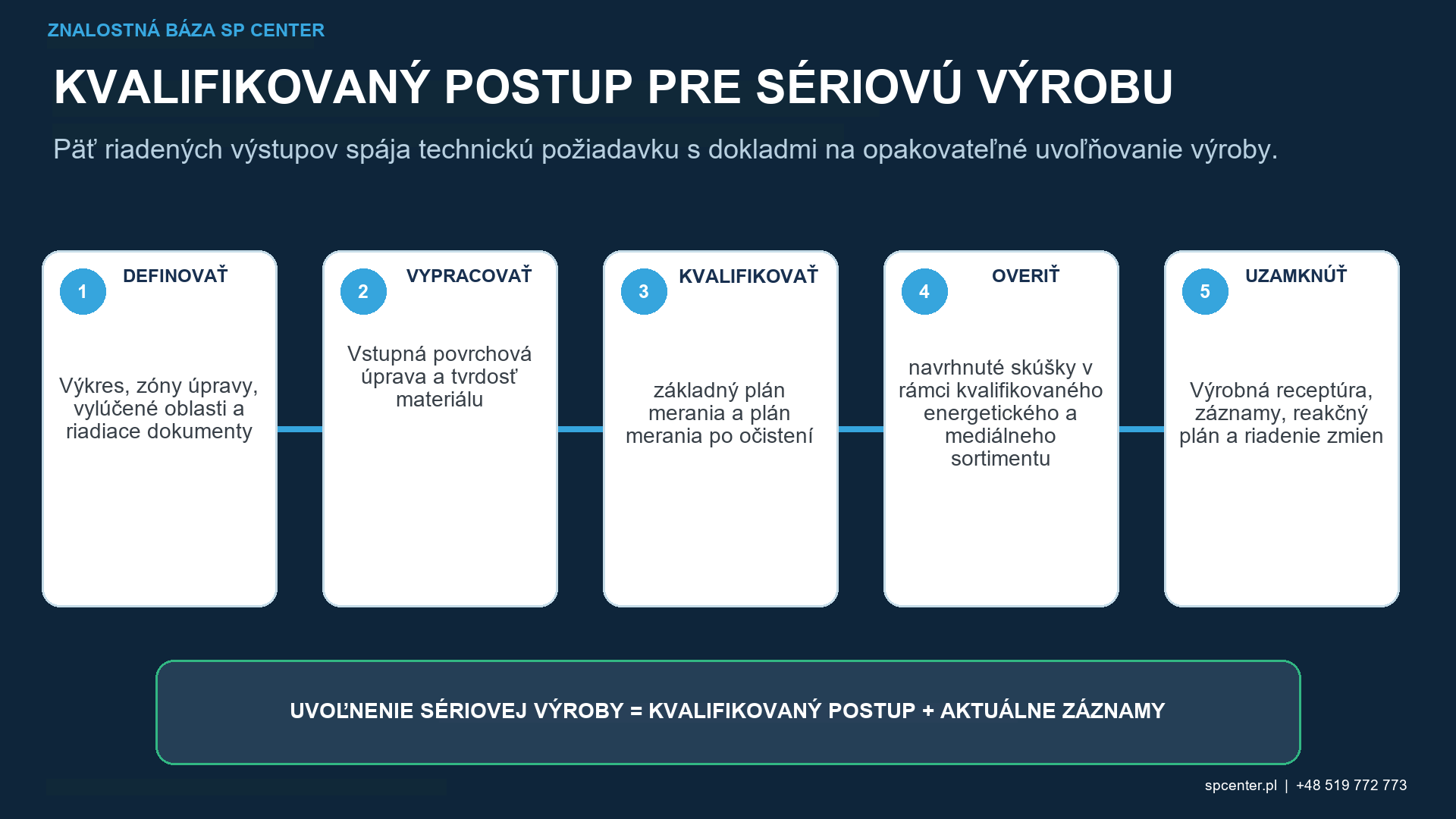

Ako by sa mal vyvíjať prediktívny model?
Začnite s fixným meracím systémom a materiálom reprezentujúcim výrobu, vstupnou povrchovou úpravou, geometriou, médiom, strojom, upínacím prípravkom a pohybom. Navrhnutý experiment potom môže meniť bezpečný rozsah energie, média a expozičných premenných a zároveň merať drsnosť, integritu povrchu, intenzitu, pokrytie a rozmery.
Regresné modely, modely odozvy povrchu alebo modely strojového učenia sú lokálne empirické nástroje. Ich doména neistoty a validácie musí byť uvedená. Neextrapolujte na inú zliatinu, tvrdosť, skupinu médií, trysku, koleso, geometriu alebo nástroj bez nových dokladov.
| Krok vývoja | Požadované doklady | Rozhodnutie |
|---|---|---|
| Definovanie požiadavky na povrch | Funkčný povrch, fáza procesu, parameter, limit, miesto merania, smer a operátor | Pred výberom predpisu guľôčkovania objasnite nejednoznačne uvedené požiadavky na Ra alebo Rz |
| Stanovenie základnej línie | Rozloženie vstupnej textúry, stav materiálu a tvrdosti, overenie meracieho systému | Oddeľte variabilitu vstupného povrchu od variability guľôčkovania |
| Spustenie navrhnutej procesnej skúšky | Médiá, zariadenia, geometria a pohyb reprezentatívne pre výrobu v bezpečnej kvalifikovanej oblasti | Odhad lokálnych účinkov a interakcií bez extrapolácie nad rámec testovaných podmienok |
| Overenie všetkých výstupov | Intenzita, pokrytie, drsnosť alebo topografia, lokálna integrita povrchu, rozmery a akýkoľvek test špecifický pre funkciu | Hladší výsledok je neprijateľný, ak nie sú splnené požiadavky na guľôčkovanie alebo komponenty |
| Zmrazte plán riadenia | Schválený prevádzkový mix médií, procesné okno, umiestnenia, odber vzoriek, reakčné limity a spúšťače zmien | Štatistické monitorovanie použite až po stabilnom meracom systéme a procese |
| Riadenie zmien | Kontrola zmien média, dodávateľa, stroja, trysky alebo kotúča, upínacieho prípravku, programu, materiálu, geometrie a merania | Prehodnotenie prediktívneho vzťahu vždy, keď sa zmení riadiaci vstup |
Tabuľka 3. Predikcia sa stáva riadením výroby až po oprave procesného aj meracieho systému.
Ako sa kontroluje drsnosť v sériovej výrobe?
Kontrolujte vstupný povrch a skupinu materiálov, prevádzkový mix médií, stav stroja, hmotnostný prietok, tlak alebo nastavenia kolesa, geometriu trysky alebo kolesa, uhol, vzdialenosť, dráhu, pohyb, pokrytie a expozíciu. Overte drsnosť na definovaných miestach komponentov s rovnakými schválenými podmienkami merania, aké sa použili počas kvalifikácie.
Index spôsobilosti alebo kontrolný diagram má zmysel iba vtedy, keď je rozloženie procesu stabilné a systém merania je schopný. Reakčný plán rozlišuje chybu merania, posun vstupného povrchu, zmenu stavu média, posun zariadenia a zlyhanie prístupu alebo pohybu pred rozhodnutím o rozhodnutí o ďalšom postupe produktu.
Ako by sa mali riešiť následné operácie?
Čistenie, leštenie, príprava povlaku, pokovovanie, tepelné vytvrdzovanie a obrábanie môžu zmeniť topografiu alebo odstrániť časť guľôčkovanej vrstvy. Výkres a kvalifikačný plán určia fázu procesu, v ktorej platí požiadavka na drsnosť. Ak sa akceptácia vyžaduje po celej výrobnej postupnosti, kvalifikujte túto postupnosť, nie iba povrch bezprostredne po guľôčkovaní.
Nikdy neznižujte drsnosť na úkor požadovanej intenzity, pokrytia alebo zvyškovej vrstvy bez kontrolovanej autorizácie. Ak sú požiadavky v rozpore, pozastavte proces a získajte vysvetlenie od návrhu alebo zákazníka.
Čo patrí do záznamu o kontrole drsnosti?
- Sledovateľnosť dielu, dávky, materiálu, tepelného spracovania a vstupnej povrchovej úpravy.
- Schválené médiá, prevádzkový mix, zariadenie, upínací prípravok a pohybový program.
- Doklad o saturácii a intenzite prúdu plus schválenie pokrytia.
- Merací štandard, parameter, filter alebo operátor, smer, umiestnenie a fáza procesu.
- Stav prístroja, overenia alebo kalibrácie a údaje o surovom profile alebo ploche, ak je to potrebné.
- Výsledky lokálnej integrity povrchu a rozmerov.
- Štatistické monitorovanie, alarmy, reakcia a zadržanie výrobku.
- Zmeny, rekvalifikácia, odchýlky a konečné uvoľnenie.
Často kladené otázky
Dá sa Ra alebo Rz po guľôčkovaní predpovedať z Almenovej intenzity?
Nie univerzálnou konverziou. Rovnakú Almenovu intenzitu je možné dosiahnuť s rôznymi médiami a podmienkami častíc, ktoré vytvárajú odlišnú topografiu komponentu. Použite skúšky špecifické pre komponent v rámci kontrolovanej procesnej domény.
Vytvárajú menšie broky vždy hladší povrch?
Menšie zaoblené médiá môžu pri kvalifikovanom porovnaní vytvárať menšie jednotlivé odtlačky, ale dôležitá je aj rýchlosť, tvrdosť, hustota, tvar, prevádzková zmes, materiál a predchádzajúca textúra. Nie je to samostatné pravidlo výberu.
Znižuje dlhšia expozícia drsnosť vyrovnaním povrchu?
Nie spoľahlivo. Ďalšie vplyvy môžu prekrývať odtlačky, zvyšovať tvárnenie za studena, drsnosť alebo prehýbanie a poškodzovať citlivé prvky. Expozícia sa riadi schváleným pokrytím a procesným oknom.
Je nižšie Ra vždy lepšie z hľadiska únavy?
Nie. Únava závisí od lokálnych defektov, zvyškového napätia, tvárnenia za studena, geometrie, zaťaženia a prostredia, ako aj od textúry. Nízky priemer môže zakryť škodlivé izolované údolie alebo prehyb.
Dá sa porovnávať Ra merané v rôznych smeroch?
Iba ak to dovoľujú predpísaná metóda a podmienky merania. Smer, filtrovanie, vyhodnocovacia dĺžka, prístroj a miesto môžu výsledok zmeniť, najmä ak pod textúrou po guľôčkovaní zostáva orientácia stôp po obrábaní.
Dajú sa optické a dotykové merania používať zameniteľne?
Nie bez korelácie. Fyzika prístroja, laterálne rozlíšenie, odozva hrotu alebo optiky, filtrovanie a spracovanie chýbajúcich údajov môžu viesť k rôznym výsledkom na strmej guľôčkovanej topografii.
Dokáže leštenie po guľôčkovaní vyriešiť nesúlad drsnosti?
Iba prostredníctvom schváleného postupu. Leštenie odstraňuje materiál a môže znížiť guľôčkovanú vrstvu, zmeniť zvyškové napätie, rozmery alebo doklady o pokrytí. Môže sa vyžadovať rekvalifikácia a obnovené schválenie.
Čo má dopyt uvádzať o drsnosti po guľôčkovaní?
Uveďte riadený výkres, materiál a tepelné spracovanie, vstupné dokončenie, ošetrované zóny, požiadavky na guľôčkovanie, parameter a jeho medzu, normu merania, prístroj alebo metódu, smer, miesto, fázu procesu, odber vzoriek a funkčné obmedzenia.
Kľúčové poznatky
- Ra a Rz nemožno predpovedať iba z intenzity alebo tlaku.
- Kontrolujte vstupnú textúru, materiál, stav pracovného média, geometriu nárazu a expozíciu spoločne.
- Použite lokálne pokusy a uveďte validovanú doménu a neistotu modelu.
- Nepovažujte nižšiu priemernú drsnosť za automatické zlepšenie únavy.
- Pred porovnaním alebo štatistickým monitorovaním výsledkov zafixujte podmienky merania.
- Kvalifikujte každý krok leštenia, povlakovania alebo tepelného spracovania, ktorý môže zmeniť povrch po guľôčkovaní.
Súvisiace príručky SP Center
- Meranie drsnosti povrchu po guľôčkovaní
- Veľkosť brokov pri guľôčkovaní
- Zmena rozmerov po guľôčkovaní
- Guľôčkovanie a únavová životnosť
Technické zdroje
3. SAE J2441_202511: Guľôčkovanie, stabilizované november 2025
4. SAE AMS2431E: Médium na guľôčkovanie – všeobecné požiadavky, revízia z apríla 2023
5. SAE J2277_202301: Stanovenie pokrytia guľôčkovaním, revidované v januári 2023
6. SAE ARP7488: Pokyny na návrh a riadenie procesu guľôčkovania, vydané január 2018
7. Tange, Štúdia optimalizácie procesu guľôčkovania, SAE 2005-32-0087
Poznámka k norme: Použite kompletné revízie povrchovej textúry a guľôčkovania, ktoré sú uvedené vo výkrese, zmluve a prenesených požiadavkách zákazníka. Táto príručka nevytvára univerzálny limit drsnosti.
