kulowanie zazwyczaj zmienia topografię powierzchni, ponieważ każde uderzenie powoduje odkształcenie plastyczne niewielkiego obszaru. Parametry Ra i Rz mogą opisywać część tej zmiany, lecz żaden z nich samodzielnie nie uwzględnia pojedynczych wzniesień, wgłębień, kierunkowości struktury, przestrzennej tekstury powierzchni ani tego, czy zmieniona powierzchnia jest dopuszczalna pod względem trwałości zmęczeniowej, uszczelniania, nakładania powłok lub właściwości kontaktowych.

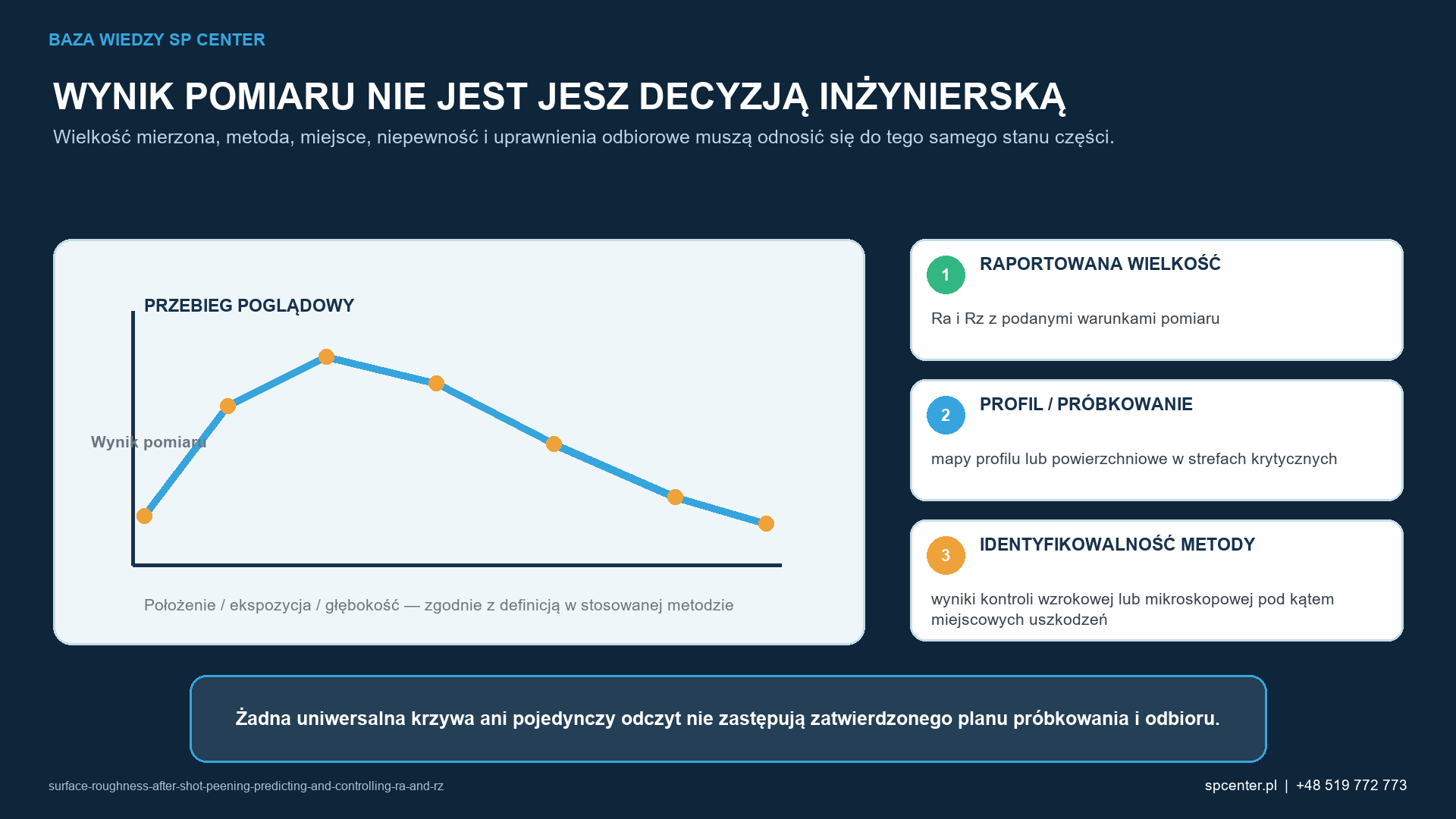

Rysunek 1 stanowi techniczną pomoc w podejmowaniu decyzji dotyczących chropowatości powierzchni po kulowaniu: przewidywania i kontrolowania parametrów Ra i Rz. Nie zawiera uniwersalnego zestawu parametrów procesu i nie zastępuje obowiązującego rysunku, specyfikacji, kwalifikacji ani dokumentacji potwierdzającej akceptację elementu.
Jaka decyzja inżynierska leży u podstaw oceny chropowatości powierzchni po kulowaniu?
Kulowanie zazwyczaj zmienia topografię powierzchni, ponieważ każde uderzenie powoduje odkształcenie plastyczne niewielkiego obszaru. Parametry Ra i Rz mogą opisywać część tej zmiany, lecz żaden z nich samodzielnie nie uwzględnia pojedynczych wzniesień, wgłębień, kierunkowości struktury, przestrzennej tekstury powierzchni ani tego, czy zmieniona powierzchnia jest dopuszczalna pod względem trwałości zmęczeniowej, uszczelniania, nakładania powłok lub właściwości kontaktowych.
Decyzja jest uzasadniona tylko wtedy, gdy wymaganie, mechanizm fizyczny i metoda odbioru odnoszą się do tego samego stanu elementu. W przypadku chropowatości powierzchni po kulowaniu podczas pierwszego przeglądu należy powiązać początkowy stan wykończenia i twardość materiału, wielkość, kształt i twardość medium oraz energię uderzenia, a także końcową wartość graniczną chropowatości powierzchni funkcjonalnej po wszystkich późniejszych operacjach. Jeśli którykolwiek z tych elementów jest nieznany, nominalne nastawy procesu mogą sprawiać wrażenie stabilnych, podczas gdy kluczowa cecha nadal pozostaje niezakwalifikowana.
W artykule objaśniono wyłącznie wpływ decyzji procesowych na chropowatość. Strona dotycząca pomiarów omawia filtr, długość odcięcia, kierunek pomiaru i pułapki związane z przyrządami, a nie przewidywanie wyniku procesu.
Jakie zmienne definiują kontrolowany proces kształtowania chropowatości powierzchni po kulowaniu?
Analiza obejmuje trzy wzajemnie powiązane obszary kontroli: początkowe wykończenie i twardość materiału; wielkość, kształt i twardość medium oraz energia uderzeń; graniczne wymagania dla powierzchni funkcjonalnej po wszystkich dalszych operacjach. Dla każdego obszaru trzeba określić sposób kontroli i odpowiadający mu wynik. Same nastawy maszyny są tylko częścią instrukcji. Mogą stanowić podstawę oceny technicznej dopiero po powiązaniu ich z faktycznym oddziaływaniem strumienia medium, dostępem do elementu i metodą odbioru.
| Obszar decyzyjny | Co musi zostać określone | Dokumentacja potwierdzająca spełnienie kryteriów odbioru |
|---|---|---|
| Wykończenie powierzchni w stanie wejściowym i twardość materiału | Plan pomiarów stanu wyjściowego i stanu po kulowaniu | Ra i Rz wraz z określonymi warunkami pomiaru |
| Rozmiar, kształt i twardość medium oraz energia uderzenia | Zaplanowane próby w całym zakwalifikowanym zakresie energii i medium | Mapy profilowe lub powierzchniowe w strefach krytycznych |
| Graniczny stan powierzchni funkcjonalnej po wszystkich dalszych operacjach | Odbiór funkcjonalny powiązany z wymaganiami rysunku | Wizualne lub mikroskopowe oznaki miejscowego uszkodzenia |
Tabela 1. Macierz decyzji technicznych dla tego artykułu.
Środki kontroli przedstawione w tabeli 1 są wzajemnie powiązane. Zmiana początkowego stanu wykończenia powierzchni i twardości materiału może zmienić zakres dokumentacji potwierdzającej wymaganej w odniesieniu do wielkości, kształtu i twardości medium oraz energii uderzenia, natomiast ograniczenie służące zapewnieniu spełnienia wymagań dotyczących powierzchni funkcjonalnej po wszystkich późniejszych operacjach może zawęzić dopuszczalne okno procesu. Plan kwalifikacji powinien zatem obejmować badanie wzajemnych oddziaływań, zamiast zatwierdzania każdej zmiennej osobno.
Jak chropowatość powierzchni po kulowaniu wpisuje się w cały system kulowania?
Efekt powierzchniowy należy mierzyć metodą odpowiednią do rzeczywistego zagadnienia inżynieryjnego. Intensywność i pokrycie powierzchni opisują parametry kontrolne procesu, natomiast chropowatość, wymiary, naprężenia szczątkowe i właściwości zmęczeniowe opisują różne reakcje elementu.
W tym przypadku należy wdrożyć konkretne środki kontroli: plan pomiarów stanu wyjściowego i stanu po kulowaniu; zaplanowane próby obejmujące zakwalifikowany zakres energii i medium do kulowania; oraz odbiór funkcjonalny powiązany z wymaganiami rysunku. Działania te należy opisać językiem operacyjnym, wskazując osobę odpowiedzialną, częstotliwość, wartość graniczną i sposób reakcji. Sformułowania takie jak „regularnie monitorować” lub „w razie potrzeby” nie określają powtarzalnego działania produkcyjnego.
Intensywność Almena, pokrycie i reakcja elementu pozostają odrębnymi poziomami dokumentacji potwierdzającej. Intensywność charakteryzuje strumień w znormalizowanych warunkach badania. Pokrycie odnosi się do obserwowanych śladów uderzeń na określonej powierzchni. Chropowatość, wymiary, naprężenia szczątkowe, twardość, właściwości zmęczeniowe lub korozyjne opisują odrębne wyniki tylko wtedy, gdy wymaga tego kwalifikacja lub rysunek.
Wymagania dotyczące powiązania dokumentacji z procesem są jednoznaczne: plan pomiarów stanu początkowego i po kulowaniu, zaplanowane próby w całym zakwalifikowanym zakresie energii i medium oraz akceptacja funkcjonalna powiązana z wymaganiami rysunku muszą być powiązane z faktycznie używanym wyposażeniem, medium do kulowania, oprzyrządowaniem, geometrią i zapisami numerów seryjnych.

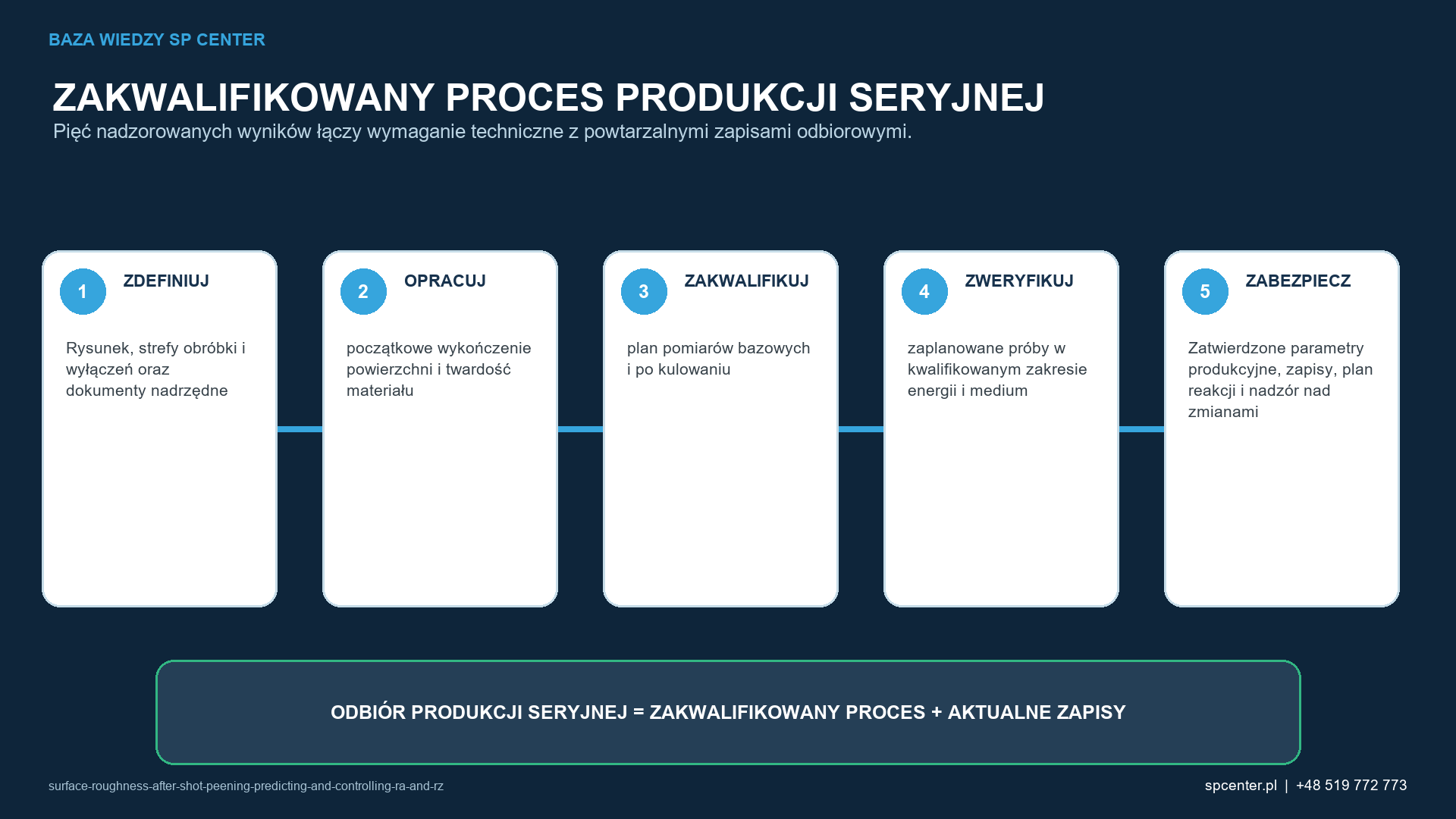

Jak należy kwalifikować chropowatość powierzchni po kulowaniu przed rozpoczęciem produkcji seryjnej?
- Potwierdź podstawę wymagań. Ustal obowiązujące wersje rysunku i przywołanych norm, klauzule zamówienia oraz wymagania klienta przekazane w łańcuchu dostaw. Przed wyborem procesu zapisz nierozstrzygnięte sprzeczności.
- Należy zdefiniować zastosowanie. Określić początkowe wykończenie i twardość materiału, wskazać cechę najtrudniej dostępną lub najbardziej podatną na uszkodzenia oraz podać powierzchnie wyłączone z obróbki.
- Przygotuj próbę. Zastosuj urządzenia, medium do kulowania, oprzyrządowanie i ruch reprezentatywne dla produkcji, a następnie sprawdź rozmiar, kształt i twardość medium oraz energię uderzenia, nie przekraczając kryteriów przerwania dotyczących materiału, powierzchni lub wymiarów.
- Zgromadź niezależne dowody. Połącz wartości Ra i Rz z podanymi warunkami pomiaru, mapy profilowe lub powierzchniowe w strefach krytycznych oraz wizualne lub mikroskopowe dowody miejscowych uszkodzeń, tak aby żaden pojedynczy wskaźnik pośredni nie przesądzał samodzielnie o całej decyzji dotyczącej akceptacji.
- Ustal konfigurację bazową i zatwierdź plan pomiarów bazowych i pomiarów po kulowaniu, zaplanowane próby obejmujące zakwalifikowany zakres energii i medium oraz akceptację funkcjonalną powiązaną z wymaganiami rysunku. Uwzględnij także zasady alarmowania, utrzymanie ruchu, okres przechowywania zapisów oraz kryteria ponownej kwalifikacji.
Jakie pomiary potwierdzają nadzór nad chropowatością powierzchni po kulowaniu?
Dokumentacja potwierdzająca powinna odpowiadać stawianej tezie. Wynik może być poprawny technicznie, a mimo to niewystarczający, jeżeli odpowiada na inne pytanie niż rysunek lub plan kwalifikacji. Tabela 2 rozróżnia trzy najczęściej mylone poziomy dokumentacji potwierdzającej.
| Poziom dokumentacji potwierdzającej | Co może wykazać | Czego nie można udowodnić wyłącznie na tej podstawie |
|---|---|---|
| Weryfikacja procesu | Zakwalifikowany strumień i konfiguracja pozostają pod kontrolą dzięki wartościom Ra i Rz wraz z podanymi warunkami pomiaru. | Pełne pokrycie części lub jej trwałość zmęczeniowa. |
| Akceptacja powierzchni | Spełnienie w określonej strefie zdefiniowanego wymagania dotyczącego obserwacji lub stanu potwierdza się na podstawie profili lub map powierzchniowych w strefach krytycznych. | Wartość naprężeń szczątkowych ani głębokość ich występowania. |
| Dokumentacja potwierdzająca dotycząca części lub systemu | Kwestię dotyczącą konkretnego zastosowania rozstrzyga się na podstawie wizualnego lub mikroskopowego potwierdzenia miejscowych uszkodzeń. | Możliwość przeniesienia na inny materiał, geometrię lub warunki eksploatacji. |
Tabela 2. Macierz decyzji technicznych dla tego artykułu.
Plan pomiarów powinien określać lokalizację, kierunek, metodę, przyrząd, status wzorcowania lub weryfikacji, częstotliwość pobierania próbek oraz jednostkę uprawnioną do akceptacji. W przypadku chropowatości powierzchni po kulowaniu najbardziej użyteczny pakiet dokumentacji obejmuje wartości Ra i Rz wraz z określonymi warunkami pomiaru, mapy profilowe lub powierzchniowe obszarów krytycznych oraz wzrokowe lub mikroskopowe potwierdzenie miejscowych uszkodzeń, a także umożliwia jednoznaczne powiązanie zapisów źródłowych lub pomocniczych z partią poddaną procesowi.
Ilustrację opracowano specjalnie dla SP Center; nie jest ona przedstawiana jako fotografia urządzeń produkcyjnych ani zmierzony wynik badania elementu.

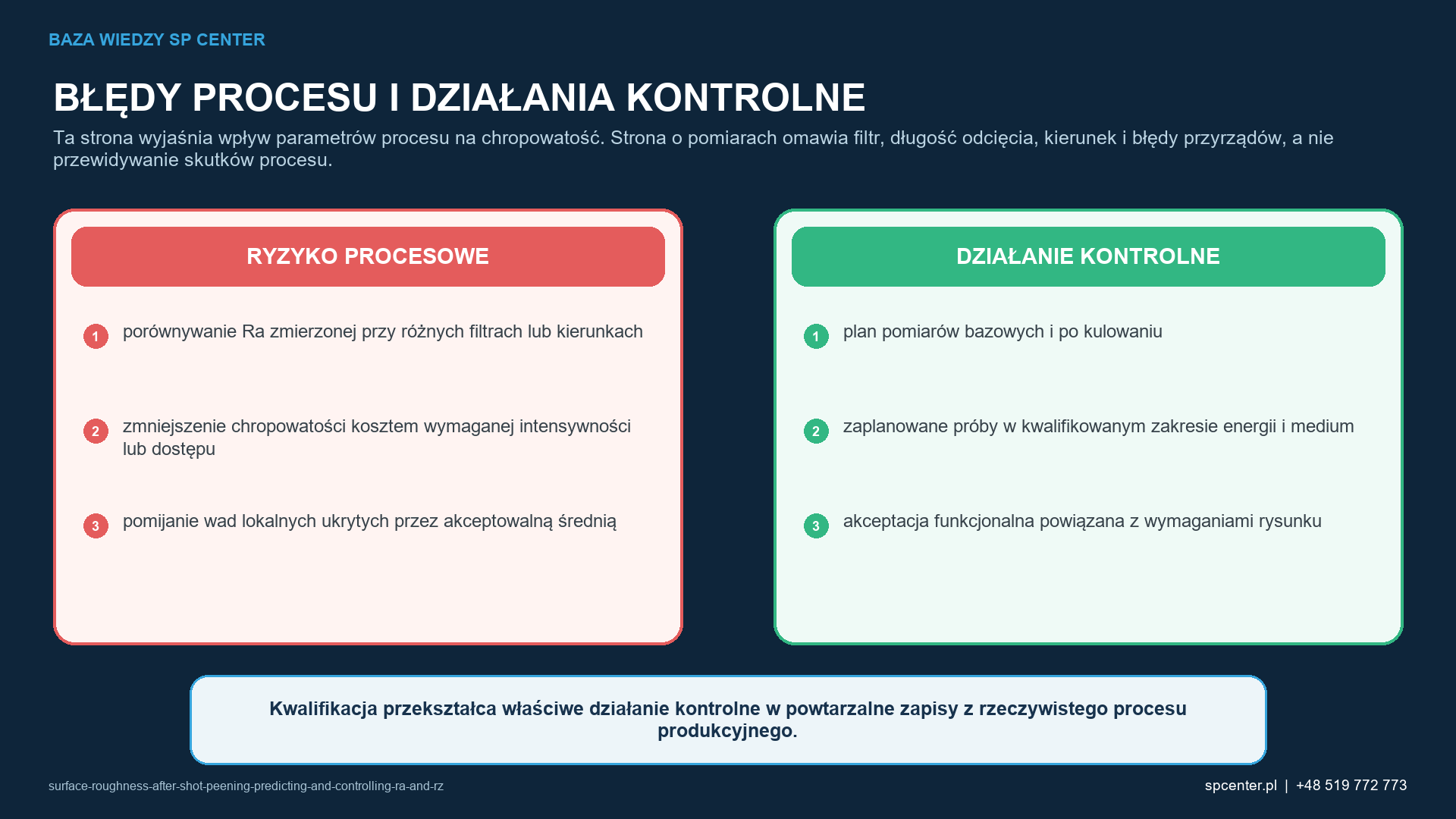

Jakie tryby uszkodzeń związane z chropowatością powierzchni po kulowaniu wymagają zatrzymania procesu lub podjęcia działań zabezpieczających?
- Porównywanie wartości Ra zmierzonych przy użyciu różnych filtrów lub w różnych kierunkach. Zabezpiecz wyroby objęte problemem, zweryfikuj ostatni znany stan zgodny i zastosuj plan pomiarów przed kulowaniem i po nim, aby ustalić, czy problem wynika z wymagania, konfiguracji czy wykonania.
- Zmniejszanie chropowatości kosztem wymaganej intensywności lub dostępu. Nie należy kompensować tego dodatkową ekspozycją, dopóki nie rozdzieli się wpływu dostępu, medium, wyposażenia i reakcji powierzchni. Właściwym postępowaniem są zaplanowane próby obejmujące zakwalifikowany zakres energii i medium.
- Pomijanie miejscowych wad ukrytych przez dopuszczalną wartość średnią. Należy chronić ścieżkę audytową i uzyskać wymaganą decyzję działu inżynieryjnego lub klienta. Dalsze postępowanie powinno opierać się na ocenie funkcjonalnej powiązanej z wymaganiami rysunku i powinno wskazywać każdy wyrób przetworzony w podejrzanych warunkach.
Ponowna obróbka nie stanowi automatycznej korekty. Skumulowana ekspozycja, reakcja materiału, chropowatość powierzchni, wymiary oraz kolejność nakładania powłoki lub obróbki cieplnej mogą ograniczać możliwość przeprowadzenia kolejnego cyklu. Upoważnienie do ponownej obróbki oraz wymagane ponowne kontrole odbiorowe muszą być jednoznacznie udokumentowane.
Jak inżynierowie i zamawiający powinni specyfikować chropowatość powierzchni po kulowaniu, aby uniknąć niejednoznaczności?
Najpierw należy opisać część i decyzję, której mają służyć wyniki, a dopiero potem proces. Zapytanie ofertowe powinno określać numer części i jej rewizję, materiał i obróbkę cieplną, stan powierzchni przed obróbką, mapę obróbki i maskowania, przywołane normy, wymaganą intensywność i oznaczenie płytki Almena, definicję pokrycia powierzchni, graniczne wymagania dotyczące powierzchni i wymiarów, wielkość partii oraz wymaganą dokumentację. Dodatkowo należy określić jednoznaczne wymagania dotyczące początkowego wykończenia powierzchni i twardości materiału, rozmiaru, kształtu i twardości medium oraz energii uderzenia, a także wartości granicznych dla powierzchni funkcjonalnej po wszystkich dalszych operacjach.
Należy unikać uniwersalnych nastaw skopiowanych z innej części. Zamiast tego trzeba poprosić dostawcę o wyjaśnienie, jak proponowany sposób realizacji procesu zapewnia kontrolę planu pomiarów stanu bazowego i stanu po kulowaniu, zaplanowanych prób w całym zakwalifikowanym zakresie energii i medium oraz odbioru funkcjonalnego powiązanego z wymaganiami rysunku, a także w jaki sposób pozwoli wykryć porównywanie wartości Ra zmierzonych przy użyciu różnych filtrów lub kierunków, zmniejszanie chropowatości kosztem wymaganej intensywności lub dostępu oraz pomijanie miejscowych wad ukrytych przez akceptowalną wartość średnią. Pozwala to uzyskać porównywalną ofertę techniczną bez narzucania niezakwalifikowanego zestawu parametrów.
Najkrótsze wiarygodne stwierdzenie dotyczące akceptacji ma charakter warunkowy: stan chropowatości powierzchni po kulowaniu można zaakceptować tylko wtedy, gdy zatwierdzona konfiguracja jest aktualna, wymagane wyniki dotyczące intensywności i pokrycia powierzchni spełniają kryteria, zachowane są limity właściwe dla danej części, a zapisy można jednoznacznie powiązać z partią poddaną procesowi. Każde twierdzenie dotyczące parametrów użytkowych, które wykracza poza te kontrole, wymaga własnej podstawy walidacyjnej.
Jak należy kwalifikować chropowatość powierzchni po kulowaniu, przewidywać i kontrolować parametry Ra i Rz oraz określać związane z nimi wymagania?
Kwalifikacja musi powiązać konkretny element z nadzorowanym procesem produkcyjnym. W przypadku chropowatości powierzchni po kulowaniu oraz przewidywania i kontrolowania parametrów Ra i Rz przegląd techniczny powinien obejmować początkowe wykończenie i twardość materiału, wielkość, kształt i twardość medium oraz energię uderzenia, a także dopuszczalną wartość chropowatości powierzchni funkcjonalnej po wszystkich dalszych operacjach. Pomyślnego wyniku próby nie można przenieść na inne warunki, jeśli bez przeglądu zmieniono wyposażenie, medium do kulowania, oprzyrządowanie, geometrię, ruch, przygotowanie lub metodę odbioru.
Plan dopuszczenia powinien uwzględniać ryzyka charakterystyczne dla danego zagadnienia: porównywanie wartości Ra zmierzonych przy użyciu różnych filtrów lub w różnych kierunkach, zmniejszanie chropowatości kosztem wymaganej intensywności lub dostępu oraz ignorowanie miejscowych wad ukrytych za akceptowalną wartością średnią. SP Center może zaproponować analizę wykonalności i przebieg procesu zapewniający jego kontrolę, lecz rysunek, przywołane specyfikacje, zatwierdzone odstępstwa i wymagania klienta przekazane w łańcuchu dostaw pozostają wiążącą podstawą umowną.
| Dane wejściowe zapytania ofertowego | Dlaczego to ma znaczenie |
|---|---|
| Nadzorowany rysunek i jego wydanie | Określa tożsamość części, strefy obróbki, granice i wyłączenia. |
| Materiał, obróbka cieplna i powierzchnia przed procesem | Wspomaga ocenę medium, uszkodzeń, chropowatości, zanieczyszczeń i kolejności operacji. |
| Obowiązujące specyfikacje i wymagania klienta przekazane w łańcuchu dostaw | Wskazuje obowiązujące źródło wymagań dotyczących intensywności, pokrycia, medium, zapisów i kryteriów odbioru. |
| Geometria, wymiary, masa i cechy reprezentatywne | Potwierdza wykonalność procesu w odniesieniu do początkowego wykończenia powierzchni i twardości materiału oraz miejsca o najtrudniejszym dostępie. |
| Liczba części, zasady tworzenia partii i plan dostaw | Umożliwia opracowanie procesu produkcyjnego, planu zdolności produkcyjnych, poziomu identyfikowalności i podstawy handlowej. |
| Wymagania dotyczące powierzchni, wymiarów i zapisów | Zapobiega traktowaniu intensywności lub pokrycia powierzchni jako jedynej podstawy dopuszczenia. |
Tabela 3. Dane wejściowe zapytania ofertowego do kontrolowanego przeglądu projektu.
MATERIAŁY POMOCNICZE DO ZAPYTANIA OFERTOWEGO Prześlij nadzorowany rysunek, wymagania i planowaną liczbę części na adres [email protected]. W sprawie wstępnej oceny wykonalności zadzwoń pod numer +48 519 772 773.
Jakie powszechne błędne przekonania na temat chropowatości powierzchni po kulowaniu — przewidywania i kontroli parametrów Ra i Rz — wymagają sprostowania?
SPRAWDŹ Prawidłowa intensywność Almena stanowi pełne potwierdzenie wyników dotyczących chropowatości powierzchni po kulowaniu. Fałsz. Intensywność, pokrycie powierzchni, stan elementu i potwierdzenie właściwe dla danego zastosowania to odrębne kwestie.
SPRAWDŹ Zakwalifikowane nastawy można automatycznie przenieść na inną maszynę lub część. Fałsz. Ten artykuł objaśnia wpływ decyzji procesowych na chropowatość. Strona poświęcona pomiarom omawia filtr, długość odcięcia, kierunek pomiaru i pułapki związane z przyrządami, a nie przewidywanie skutków procesu.
SPRAWDŹ Większa ekspozycja zawsze poprawia wynik. Fałsz. Główne zagrożenia to porównywanie wartości Ra zmierzonych przy użyciu różnych filtrów lub w różnych kierunkach, zmniejszanie chropowatości kosztem wymaganej intensywności lub dostępu oraz pomijanie lokalnych wad ukrytych przez akceptowalną wartość średnią.
SPRAWDŹ Kontrola wzrokowa powierzchni zastępuje nadzorowane zapisy. Fałsz. Jeżeli takie wyniki są wymagane, dokumentacja dopuszczenia powinna obejmować wartości Ra i Rz wraz z podanymi warunkami pomiaru, mapy profilowe lub powierzchniowe stref krytycznych oraz wzrokowe lub mikroskopowe potwierdzenie lokalnych uszkodzeń.
Często zadawane pytania o chropowatość powierzchni po kulowaniu — przewidywanie i kontrolowanie parametrów Ra i Rz
Jakie informacje są potrzebne do wyceny chropowatości powierzchni po kulowaniu?
Przydatne zapytanie ofertowe obejmuje nadzorowany rysunek wraz z numerem rewizji, materiał i stan po obróbce cieplnej, określone strefy obróbki i strefy wyłączone, obowiązujące normy, wymagania dotyczące intensywności i pokrycia powierzchni, ograniczenia dotyczące powierzchni i wymiarów, liczbę części, zasady podziału na partie oraz wymagane zapisy. Pierwszy przegląd techniczny powinien również uwzględniać początkowe wykończenie powierzchni i twardość materiału, wielkość, kształt i twardość medium oraz energię uderzenia, a także graniczne wymagania dla powierzchni funkcjonalnej po wszystkich kolejnych operacjach.
Jakie zapisy potwierdzają nadzór nad chropowatością powierzchni po kulowaniu?
Zestaw zapisów powinien łączyć identyfikację części i partii z zakwalifikowaną maszyną, medium do kulowania, uchwytem oraz programem, a następnie obejmować aktualną intensywność, pokrycie i wymagane kontrole części. W tym przypadku dokumentacja potwierdzająca powinna obejmować wartości Ra i Rz wraz z podanymi warunkami pomiaru, profile lub mapy powierzchniowe stref krytycznych oraz wizualne lub mikroskopowe dowody miejscowych uszkodzeń.
Czy skuteczny, zatwierdzony zestaw parametrów można przenieść na inną część lub maszynę?
Same nastawy nie wystarczą. Przy przenoszeniu procesu należy przeanalizować różnice w zakresie wyposażenia, medium, geometrii, kinematyki, oprzyrządowania i kryteriów akceptacji. Główne ryzyka związane z chropowatością powierzchni po kulowaniu obejmują porównywanie wartości Ra zmierzonych przy użyciu różnych filtrów lub w różnych kierunkach, zmniejszanie chropowatości kosztem wymaganej intensywności lub dostępu oraz ignorowanie lokalnych wad ukrytych przez akceptowalną wartość średnią.
Czy prawidłowa intensywność Almena potwierdza wynik uzyskany na elemencie?
Nie. Intensywność Almena charakteryzuje strumień kulujący w zdefiniowanych warunkach badania. Pokrycie części, dostęp, stan powierzchni, wymiary, naprężenia szczątkowe i właściwości zmęczeniowe są odrębnymi zagadnieniami i wymagają dokumentacji potwierdzającej wskazanej na rysunku lub w planie kwalifikacji.
Kiedy należy ponownie zakwalifikować wymagania dotyczące chropowatości powierzchni po kulowaniu?
Potrzebę ponownej kwalifikacji należy ocenić po zmianie, która może zmienić zakwalifikowaną zależność między parametrami wejściowymi i wynikami procesu, w tym po zmianie maszyny, dyszy lub koła rzutowego, medium, separatora, uchwytu, programu, geometrii części lub metody kontroli. Postępowanie powinno zapewniać zachowanie planu pomiarów stanu bazowego i stanu po kulowaniu, zaplanowanych prób obejmujących zakwalifikowany zakres energii i medium oraz akceptacji funkcjonalnej powiązanej z wymaganiami rysunku.
Czy kulowanie może naprawić istniejące pęknięcie lub wadę będącą podstawą odrzucenia?
Nie. Kulowanie jest kontrolowanym procesem poprawy właściwości powierzchni, a nie metodą naprawy pęknięć. Istniejące uszkodzenia należy wykryć i ocenić, a decyzję dotyczącą dalszego postępowania musi przed kulowaniem podjąć uprawniona jednostka odpowiedzialna za projekt i naprawę.
Czy śrutowanie jest dopuszczalnym zamiennikiem kulowania, po którym kontroluje się chropowatość powierzchni?
Nie — nie automatycznie. Śrutowanie jest zwykle wymagane do czyszczenia, usuwania zgorzeliny lub nadawania tekstury, natomiast kontrolowane kulowanie wymaga określenia medium, intensywności, pokrycia powierzchni, ekspozycji i identyfikowalności. Zastąpienie jednego procesu drugim wymaga zgody jednostek odpowiedzialnych za projekt i wymagania umowne dotyczące elementu.
Jak SP Center może ocenić ten projekt kulowania?
Prześlij nadzorowany rysunek, materiał i stan obróbki cieplnej, wymagane normy, strefy obróbki i maskowania, planowaną liczbę części oraz wymagane zapisy odbiorowe. SP Center może następnie ocenić wykonalność, wskazać brakujące dane wejściowe i zaproponować sposób kwalifikacji. W sprawie wstępnej konsultacji zadzwoń pod numer +48 519 772 773.
Jakie są najważniejsze wnioski?
- Kulowanie zazwyczaj zmienia topografię powierzchni, ponieważ każde uderzenie powoduje odkształcenie plastyczne niewielkiego obszaru. Parametry Ra i Rz mogą opisywać część tej zmiany, lecz żaden z nich samodzielnie nie uwzględnia pojedynczych wzniesień, wgłębień, kierunkowości struktury, przestrzennej tekstury powierzchni ani tego, czy zmieniona powierzchnia jest dopuszczalna pod względem trwałości zmęczeniowej, uszczelniania, nakładania powłok lub właściwości kontaktowych.
- Należy kontrolować stan wykończenia i twardość materiału przed procesem, wielkość, kształt i twardość medium oraz energię uderzenia, a także wartość graniczną dla powierzchni funkcjonalnej po wszystkich kolejnych operacjach jako jeden wzajemnie powiązany system.
- Aby zachować stabilność zatwierdzonego przebiegu procesu, stosuj plan pomiarów stanu wyjściowego i stanu po kulowaniu, zaplanowane próby w całym zakwalifikowanym zakresie energii i medium oraz kryteria odbioru funkcjonalnego powiązane z wymaganiami rysunku.
- Przed dopuszczeniem wyrobu należy wykryć i wyeliminować następujące problemy: porównywanie wartości Ra zmierzonych przy użyciu różnych filtrów lub w różnych kierunkach, zmniejszanie chropowatości kosztem wymaganej intensywności lub dostępu oraz pomijanie miejscowych wad ukrytych przez akceptowalną wartość średnią.
- Zbuduj pakiet dokumentacji potwierdzającej w oparciu o wartości Ra i Rz wraz z podanymi warunkami pomiaru, profile lub mapy powierzchniowe stref krytycznych oraz wzrokowe lub mikroskopowe dowody miejscowych uszkodzeń.
- Za podstawę akceptacji należy uznawać rysunek, umowę, wymagania klienta przekazane w łańcuchu dostaw oraz kompletne, nadzorowane wydania norm.
Które powiązane poradniki SP Center warto przeczytać w następnej kolejności?
- Zmiana wymiarów po kulowaniu: czy proces wpływa na tolerancje części?
- Kulowanie a pękanie korozyjne naprężeniowe: kiedy pomagają naprężenia ściskające
- Kulowanie a kruchość wodorowa: możliwości, ograniczenia i kolejność operacji
- Czym jest kulowanie?
Które źródła techniczne stanowią podstawę tego poradnika?
2. Stoeckel and Groeger, Roughness parameters for blasted or shot-peened surfaces, ICSP15
4. SAE AMS2431E, Medium do kulowania — wymagania ogólne
5. SAE J2277_202301, Wyznaczanie pokrycia w kulowaniu
6. SAE J442_202602, Narzędzia do wyznaczania i weryfikacji intensywności kulowania
7. SAE J443_202512, Procedury wyznaczania i weryfikacji intensywności kulowania
8. SAE ARP7488, Wytyczne dotyczące projektowania i kontroli procesu kulowania
NADZÓR NAD DOKUMENTAMI ODNIESIENIA Stosuj pełne rewizje wskazane w rysunku, umowie i wymaganiach klienta przekazanych w łańcuchu dostaw. Ten artykuł przedstawia kontekst inżynierski i nie zastępuje wymagań objętych nadzorem.
