Ra und Rz nach dem Strahlen nur innerhalb eines qualifizierten Werkstoff-, Strahlmittel-, Anlagen- und Messbereichs vorhersagen
Verfestigungsstrahlen verändert normalerweise die Oberflächentopografie, weil jeder Partikelaufprall einen örtlichen Bereich plastisch verformt. Ra und Rz beschreiben Teile dieser Veränderung; keiner der Kennwerte definiert jedoch allein Einzelschäden, Bearbeitungsrichtung, Welligkeit, flächenhafte Textur oder funktionale Eignung. Es gibt keine universelle Gleichung, die Almen-Intensität, Druck oder Expositionszeit in Ra oder Rz am Bauteil umrechnet.

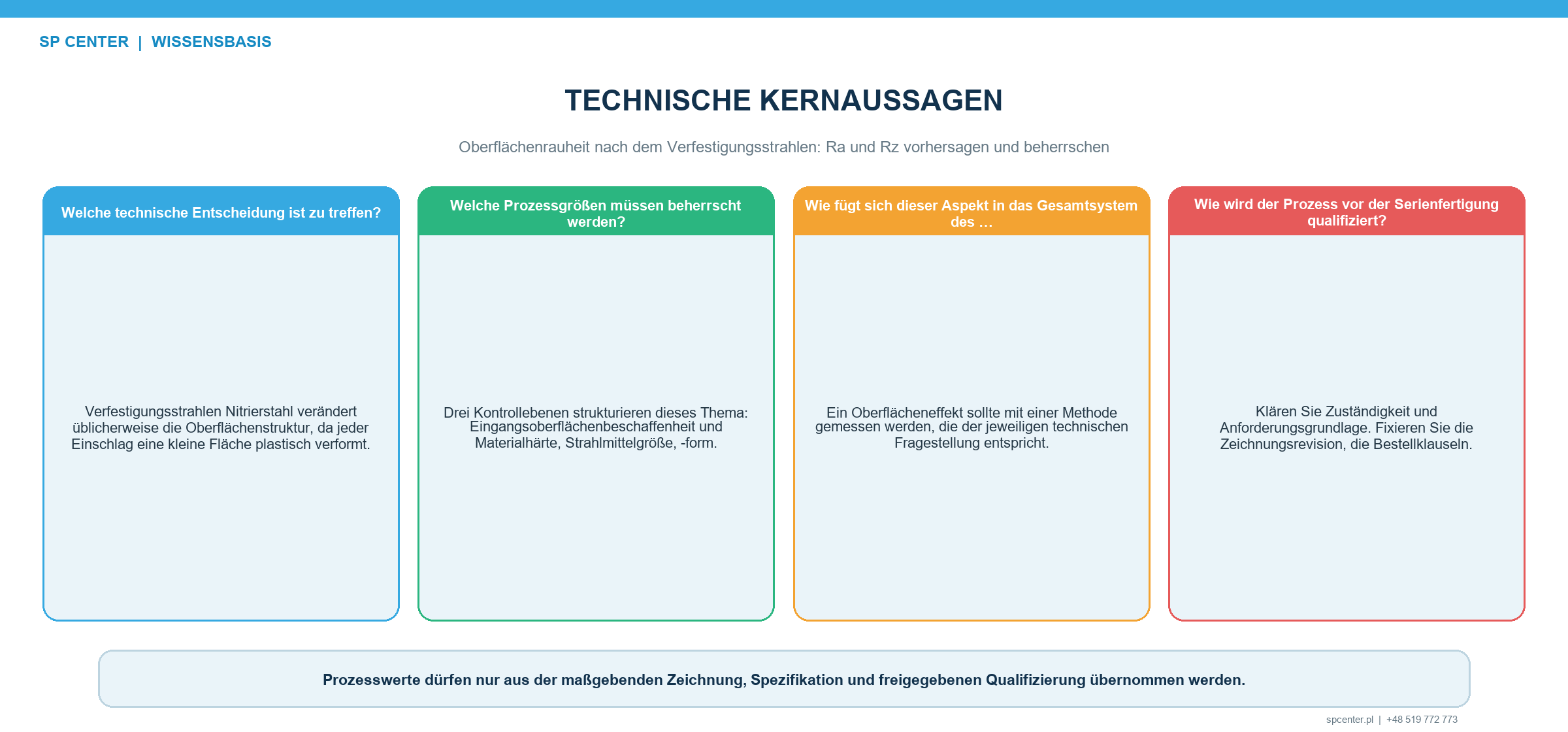

Warum ist die Rauheit nach dem Strahlen schwer vorherzusagen?
Die Endtextur verbindet das vorhandene Bearbeitungs- oder Finishmuster mit Tausenden überlappender Aufpralleindrücke. Größe und Form eines Eindrucks hängen von Strahlmittelgeometrie, Masse, Härte, Geschwindigkeit, Aufprallwinkel und plastischer Antwort des tatsächlichen Werkstoffs ab. Bedeckungsgrad, Mehrfachdurchgänge und örtlicher Rückprall verändern anschließend das Aufprallkollektiv.
Maschineneinstellungen sind indirekte Eingangsgrößen. Gleicher Druck an zwei Düsenanlagen oder gleiche Drehzahl an zwei Schleuderradanlagen garantiert weder gleiche Partikelgeschwindigkeit und Winkelverteilung noch gleichen Strahlmitteldurchsatz. Auch gleiche Almen-Intensität erfordert keine gleiche Oberflächentopografie.
| Eingangsgröße | Zu untersuchender typischer Einfluss | Lenkungsgrenze |
|---|---|---|
| Eingangstextur und Bearbeitungsrichtung | Bearbeitungsriefen, Politur, Zunder und vorheriges Strahlen können sichtbar bleiben oder mit Aufprallmulden wechselwirken | Festgelegten Zustand vor dem Strahlen an definierten Stellen messen; unterschiedliche Ausgangsoberflächen nicht als eine Grundgesamtheit vergleichen |
| Werkstoff und oberflächennahe Härte | Harte oder randschichtbehandelte Oberflächen reagieren anders als weiche, dünne oder heterogene Schichten | Tatsächliche Legierung, Wärmebehandlung, Randschicht, beschichtungsfreien Zustand und zulässigen Härtebereich qualifizieren |
| Strahlmittelgröße, -form, -härte und -dichte | Aufprallfläche und plastische Verformung ändern sich mit Partikelgeometrie und mechanischen Eigenschaften | Freigegebene Strahlmittelfamilie und Betriebsgemisch verwenden; gebrochene, kantige, über- und untergroße sowie fremde Partikel überwachen |
| Partikelgeschwindigkeit und Aufprallwinkel | Normale und tangentiale Verformungsanteile ändern sich mit Geschwindigkeit, Winkel und örtlicher Geometrie | Physikalischen Strahlstrom über qualifizierte Anlageneinstellungen, Winkel, Abstand, Bahn und Bauteilbewegung lenken |
| Bedeckungsgrad und Gesamtexposition | Frühe Exposition erhöht die Anzahl der Aufprallmulden; weitere Durchgänge überlagern Eindrücke und erhöhen die Kaltverformung | Geforderten Bedeckungsgrad und Exposition einhalten, ohne längere Bearbeitung pauschal mit einer glatteren oder sichereren Oberfläche gleichzusetzen |
| Folgeprozesse | Reinigen, Schleifen, Polieren, Beschichtungsvorbereitung und Wärmezyklen verändern die gemessene Textur oder tragen die gestrahlte Schicht ab | Festlegen, ob die Abnahme unmittelbar nach dem Strahlen oder nach der vollständigen Fertigungsroute erfolgt |
Tabelle 1. Rauheit entsteht aus gekoppelten Eingangs-, Aufprall- und Prozessfolgegrößen.
Wie beeinflusst das Strahlmittel die Oberflächentextur?
In einem beherrschten Vergleich beeinflusst die Partikelgröße die Fläche jedes Eindrucks. Formfehler sowie gebrochene oder kantige Partikel können schneiden oder schärfere Merkmale erzeugen, anstatt den vorgesehenen runden Aufprall zu liefern. Strahlmittelhärte und -dichte wirken mit Bauteilhärte und Geschwindigkeit zusammen.
Ein feines Strahlmittel darf nicht nur zur Senkung von Ra gewählt werden. Es muss zulässig sein, die geforderte Intensität erreichen, Zugang zur Geometrie besitzen, ein beherrschtes Betriebsgemisch aufrechterhalten und Kontamination oder Einbettung vermeiden. Ein Strahlmittelwechsel ist eine Prozessänderung und keine kosmetische Korrektur.
Wie wirken Intensität, Winkel und Bedeckungsgrad zusammen?
Höhere Partikelenergie kann die plastische Verformung vergrößern; die Intensität ist jedoch eine standardisierte Strahlreaktion und kein Rauheitskennwert. Schräger Aufprall verändert normale und tangentiale Verformungsanteile und kann eine andere Textur als annähernd senkrechter Aufprall erzeugen. Gekrümmte Flächen, Vertiefungen und Kanten benötigen deshalb örtliche Versuche.
Der Bedeckungsgrad beschreibt die nach freigegebener Methode mit Aufpralleindrücken bedeckte festgelegte Oberfläche. Nach vollständiger Bedeckung definiert zusätzliche Exposition die Rauheitsabnahme nicht neu und glättet die Oberfläche nicht zwangsläufig. Sie kann Überlagerung, Kaltverformung und Schäden erhöhen.

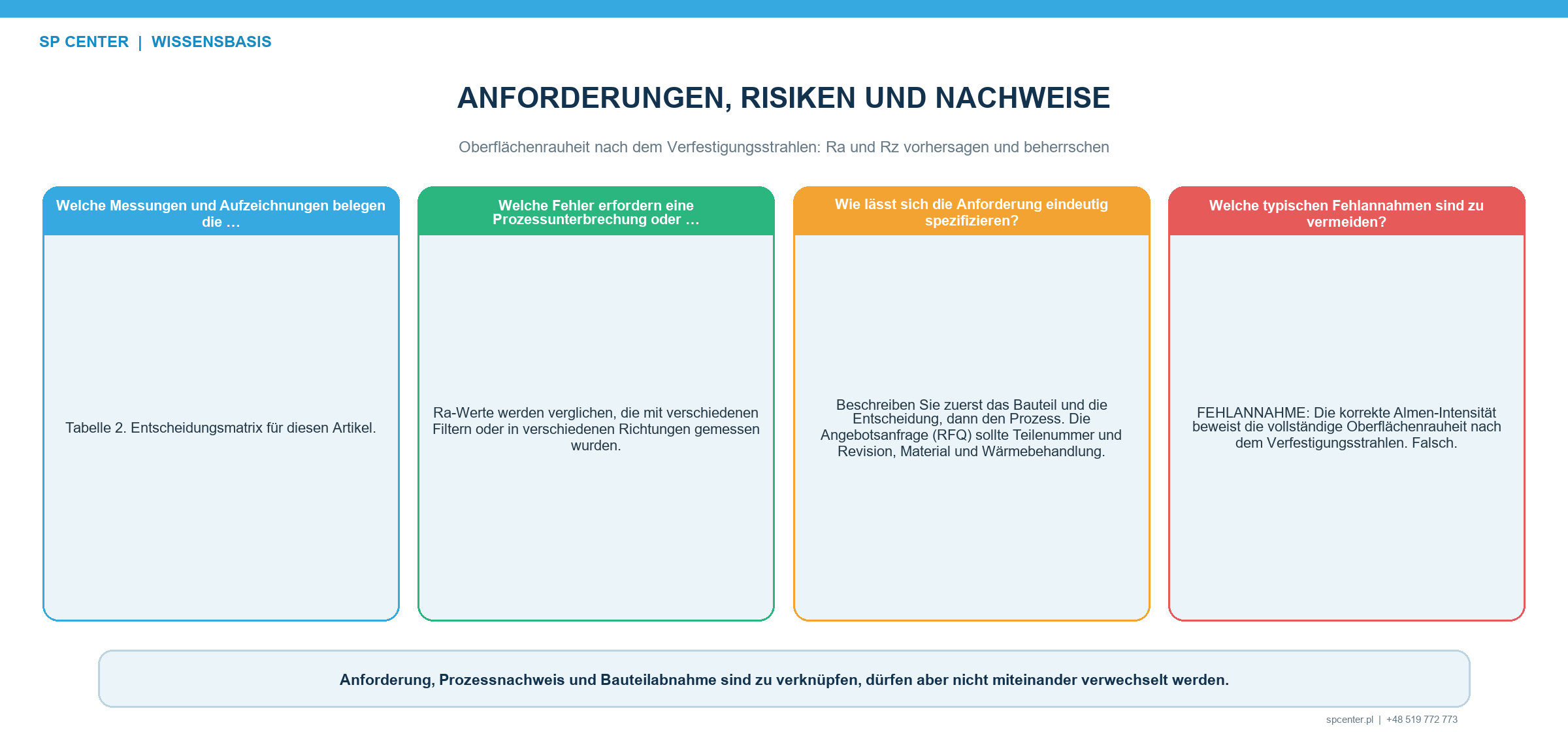

Reichen Ra und Rz für die funktionale Abnahme?
Ra ist ein arithmetischer Profilmittelwert; Rz beschreibt unter herangezogener Profilnorm und den festgelegten Auswertebedingungen eine Höhenkenngröße. Mittelwerte können eine einzelne scharfe Vertiefung, Überwalzung oder Kantenbeschädigung verdecken. Gleiche Kennwertsymbole machen Ergebnisse bei unterschiedlicher Filterung, Auswertelänge, Messrichtung oder Messgerät nicht vergleichbar.
Flächenkennwerte wie Sa oder Sz können räumliche Informationen ergänzen, wenn Zeichnung oder Qualifizierungsplan sie fordert. Eine Flächenmessung ist jedoch nicht automatisch überlegen. Das Verfahren muss das relevante Merkmal auflösen und mit der Funktionsentscheidung korreliert sein.
| Funktionale Fragestellung | Warum Ra allein nicht ausreicht | Zusätzlich zu berücksichtigender Nachweis |
|---|---|---|
| Ermüdung | Ein arithmetischer Mittelwert zeigt weder eine seltene Überwalzung oder scharfe Vertiefung noch Eigenspannungsprofil oder Rissursprung | Lokale Schadensprüfung, Rz oder weitere vorgeschriebene Texturkennwerte sowie gegebenenfalls Eigenspannungs- und repräsentative Ermüdungsnachweise |
| Dichtung | Leckage kann zusammenhängenden Tälern oder Welligkeit folgen, die ein Mittelwert nicht beschreibt | Profilrichtung, Welligkeit, Kontaktband und funktionale Dichtheitsprüfung |
| Wälz- oder Gleitkontakt | Spitzenform, Abstand, Materialanteil und Richtung beeinflussen Kontakt und Schmierstoffhaltung | Festgelegte Profil- oder Flächenkennwerte sowie Kontakt- und Tribologievalidierung |
| Beschichtung oder Klebung | Höhere Rauheit kann mechanische Verankerung unterstützen, aber Schichtdicke, Bedeckung oder Fehlerrisiko beeinträchtigen | Qualifizierte Vorbehandlung, Sauberkeit, Haftung und Leistung des Gesamtsystems |
| Maß- oder Dünnwandstabilität | Texturhöhe ist weder makroskopischer Verzug noch Kantenbewegung | Unabhängige Maß-, Form- und Dickenprüfung |
| Optisches Erscheinungsbild | Glanz und Reflexion können sich ohne proportionale Änderung der funktionalen Textur ändern | Kontrollierter Sichtstandard nur bei ausdrücklich geforderter Optik |
Tabelle 2. Funktionale Abnahme benötigt häufig mehr als einen Rauheitswert.

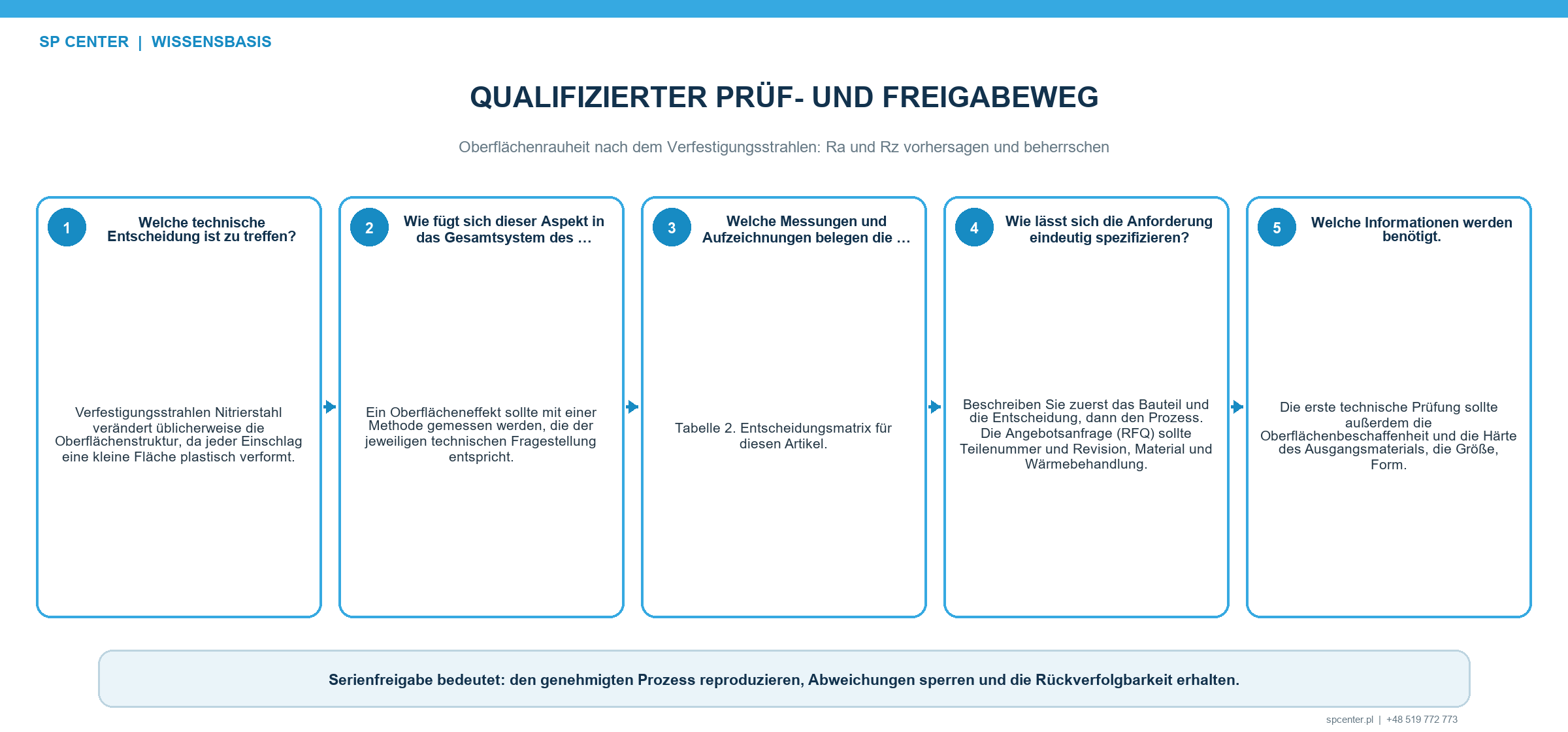

Wie wird ein Vorhersagemodell entwickelt?
Ausgangspunkt sind ein festes Messsystem sowie seriennaher Werkstoff, Eingangsfinish, Geometrie, Strahlmittel, Anlage, Vorrichtung und Bewegung. Ein Versuchsplan kann anschließend sichere Bereiche von Energie-, Strahlmittel- und Expositionsgrößen variieren und zugleich Rauheit, Oberflächenintegrität, Intensität, Bedeckungsgrad und Maße erfassen.
Regressions- und Wirkflächenmodelle sowie Modelle des maschinellen Lernens sind lokale empirische Werkzeuge. Unsicherheit und Validierungsbereich werden angegeben. Ohne neue Nachweise darf nicht auf eine andere Legierung, Härte, Strahlmittelfamilie, Düse, ein anderes Schleuderrad, eine andere Geometrie oder ein anderes Messgerät extrapoliert werden.
| Entwicklungsschritt | Erforderlicher Nachweis | Entscheidung |
|---|---|---|
| Oberflächenanforderung festlegen | Funktionsfläche, Prozesszustand, Kennwert, Grenzwert, Messort, Richtung und Auswerteoperator | Unklare Ra- oder Rz-Angaben vor Auswahl des Strahlverfahrens klären |
| Referenzzustand bestimmen | Verteilung der Eingangstextur, Werkstoff- und Härtezustand, Verifizierung des Messsystems | Streuung der Ausgangsoberfläche von der Strahlprozessstreuung trennen |
| Geplanten Prozessversuch durchführen | Seriennahe Strahlmittel, Anlage, Geometrie und Bewegung über einen sicheren qualifizierten Bereich | Lokale Effekte und Wechselwirkungen abschätzen, ohne über geprüfte Bedingungen hinaus zu extrapolieren |
| Alle Ergebnisgrößen verifizieren | Intensität, Bedeckungsgrad, Rauheit oder Topografie, örtliche Oberflächenintegrität, Maße und funktionsbezogene Prüfungen | Ein glatteres Ergebnis ist unzulässig, wenn Strahl- oder Bauteilanforderungen versagen |
| Produktionslenkungsplan freigeben | Freigegebenes Betriebsgemisch, Prozessfenster, Messstellen, Stichprobe, Reaktionsgrenzen und Änderungsauslöser | Statistische Überwachung erst bei stabilem Messsystem und Prozess einsetzen |
| Änderungen lenken | Bewertung von Strahlmittel, Lieferant, Anlage, Düse oder Schleuderrad, Vorrichtung, Programm, Werkstoff, Geometrie und Messung | Vorhersagebeziehung erneut validieren, sobald sich eine bestimmende Eingangsgröße ändert |
Tabelle 3. Vorhersage wird erst dann zur Produktionslenkung, wenn Prozess- und Messsystem feststehen.
Wie wird die Rauheit in der Serie beherrscht?
Kontrolliert werden Eingangsoberfläche und Werkstofffamilie, Betriebsgemisch, Anlagenzustand, Massenstrom, Druck beziehungsweise Schleuderradeinstellungen, Düsen- oder Schleuderradgeometrie, Winkel, Abstand, Bahn, Bewegung, Bedeckungsgrad und Exposition. Die Rauheit wird an festgelegten Bauteilpositionen unter denselben freigegebenen Messbedingungen wie bei der Qualifizierung geprüft.
Fähigkeitskennwert oder Regelkarte sind erst bei stabilem Prozess und fähigem Messsystem aussagekräftig. Der Reaktionsplan trennt Messfehler, Verschiebung der Eingangsoberfläche, Änderung des Strahlmittelzustands, Anlagendrift und Zugänglichkeits- oder Bewegungsfehler, bevor über die Produktdisposition entschieden wird.
Wie werden Folgeprozesse behandelt?
Reinigen, Polieren, Beschichtungsvorbereitung, Galvanisieren, thermisches Einbrennen und Zerspanung verändern die Topografie oder tragen Teile der gestrahlten Schicht ab. Zeichnung und Qualifizierungsplan legen fest, in welchem Prozesszustand die Rauheit gilt. Wird die Abnahme nach der vollständigen Route gefordert, ist diese Route zu qualifizieren und nicht nur die Oberfläche unmittelbar nach dem Strahlen.
Die Rauheit darf ohne kontrollierte Freigabe nicht auf Kosten der geforderten Intensität, des Bedeckungsgrads oder der behandelten Randschicht verringert werden. Bei widersprüchlichen Anforderungen wird die Bearbeitung angehalten und eine Klärung durch die zuständige Konstruktions- oder Kundenstelle eingeholt.
Was gehört in die Rauheitsaufzeichnungen?
- Rückverfolgbarkeit von Bauteil, Charge, Werkstoff, Wärmebehandlung und Eingangsfinish.
- Freigegebenes Strahlmittel, Betriebsgemisch, Anlage, Vorrichtung und Bewegungsprogramm.
- Aktuelle Sättigungs- und Intensitätsnachweise sowie Bedeckungsgradabnahme.
- Messnorm, Kennwert, Filter oder Auswerteoperator, Richtung, Messort und Prozesszustand.
- Messgerät, Verifizierungs- oder Kalibrierstatus und gegebenenfalls Rohprofil- oder Flächendaten.
- Ergebnisse der örtlichen Oberflächenintegritäts- und Maßprüfung.
- Statistische Überwachung, Alarme, Reaktion und Produktsperrung.
- Änderungen, Requalifizierung, Abweichungen und Endfreigabe.
Häufig gestellte Fragen
Lassen sich Ra oder Rz nach dem Verfestigungsstrahlen aus der Almen-Intensität vorhersagen?
Nicht über eine universelle Umrechnung. Dieselbe Almen-Intensität kann mit unterschiedlichen Strahlmitteln und Partikelzuständen entstehen, die am Bauteil verschiedene Topografien erzeugen. Erforderlich sind bauteilspezifische Versuche in einem beherrschten Prozessbereich.
Erzeugt kleineres Strahlmittel immer eine glattere Oberfläche?
Kleineres rundes Strahlmittel kann in einem qualifizierten Vergleich kleinere Einzeleindrücke erzeugen. Geschwindigkeit, Härte, Dichte, Form, Betriebsgemisch, Werkstoff und Eingangstextur wirken jedoch ebenfalls. Es ist keine alleinige Auswahlregel.
Verringert längere Exposition die Rauheit durch gleichmäßigere Bearbeitung?
Nicht zuverlässig. Zusätzliche Aufpralle überlagern Eindrücke und können Kaltverformung, Rauheit, Überwalzungen oder Schäden erhöhen. Die Exposition folgt dem freigegebenen Bedeckungsgrad und Prozessfenster.
Ist ein niedrigerer Ra-Wert immer besser für die Ermüdung?
Nein. Ermüdung hängt neben der Textur von örtlichen Fehlern, Eigenspannungen, Kaltverformung, Geometrie, Belastung und Umgebung ab. Ein niedriger Mittelwert kann eine schädliche einzelne Vertiefung oder Überwalzung verdecken.
Dürfen in verschiedenen Richtungen gemessene Ra-Werte verglichen werden?
Nur wenn herangezogenes Verfahren und Messbedingungen dies zulassen. Richtung, Filterung, Auswertelänge, Messgerät und Messort können das Ergebnis besonders bei verbleibender Bearbeitungsrichtung beeinflussen.
Sind optische und taktile Messungen austauschbar?
Nicht ohne Korrelation. Messprinzip, laterale Auflösung, Tastspitze oder optische Antwort, Filterung und Behandlung fehlender Daten können auf steiler Strahltopografie unterschiedliche Ergebnisse erzeugen.
Kann Polieren nach dem Verfestigungsstrahlen eine Rauheitsabweichung beheben?
Nur in einer freigegebenen Prozessfolge. Polieren trägt Werkstoff ab und kann gestrahlte Schicht, Eigenspannung, Maße oder Bedeckungsgradnachweis verändern. Requalifizierung und erneute Abnahme können erforderlich sein.
Welche Rauheitsangaben gehören in eine Anfrage?
Anzugeben sind freigegebene Zeichnung, Werkstoff und Wärmebehandlung, Eingangsoberfläche, Behandlungszonen, Strahlanforderungen, Kennwert und Grenzwert, Messnorm, Messgerät oder Verfahren, Richtung, Messort, Prozesszustand, Stichprobe und funktionale Randbedingungen.
Die wichtigsten Punkte
- Ra und Rz nicht allein aus Intensität oder Druck vorhersagen.
- Eingangstextur, Werkstoff, Strahlmittelzustand, Aufprallgeometrie und Exposition gemeinsam lenken.
- Lokale Versuche verwenden und Validierungsbereich sowie Unsicherheit des Modells angeben.
- Niedrigere mittlere Rauheit nicht mit automatischer Ermüdungsverbesserung gleichsetzen.
- Messbedingungen vor Vergleich und statistischer Überwachung festschreiben.
- Jeden Polier-, Beschichtungs- oder Wärmeschritt qualifizieren, der die gestrahlte Oberfläche verändert.
Weiterführende Leitfäden von SP Center
- Oberflächenrauheit nach dem Verfestigungsstrahlen messen
- Korngröße beim Verfestigungsstrahlen
- Maßänderung nach dem Verfestigungsstrahlen
- Verfestigungsstrahlen und Ermüdungslebensdauer
Technische Quellen
3. SAE J2441_202511: Shot Peening, stabilized November 2025
4. SAE AMS2431E: Peening Media, General Requirements, revised April 2023
5. SAE J2277_202301: Shot Peening Coverage Determination, revised January 2023
6. SAE ARP7488: Peening Design and Process Control Guidelines, issued January 2018
7. Tange, Study on Optimizing a Shot-Peening Process, SAE 2005-32-0087
Hinweis zu Normen: Maßgeblich sind die vollständigen, in Zeichnung, Vertrag und Kundenvorgaben herangezogenen Oberflächentextur- und Strahlvorschriften. Dieser Leitfaden legt keinen universellen Rauheitsgrenzwert fest.
