Förutsäg Ra och Rz efter kulpening endast inom ett kvalificerat material-, kulpeningsmedium-, utrustnings- och mätdomän
Kulpening förändrar normalt yttopografi eftersom varje partikelpåverkan plastiskt deformerar ett lokalt område. Ra och Rz kan beskriva delar av den förändringen, men ingen av parametrarna ensamma definierar isolerad skada, läggning, vågighet, areatextur eller funktionell lämplighet. Det finns ingen universell ekvation som omvandlar Almenintensitet, tryck eller exponeringstid till komponent Ra eller Rz.
Varför är det svårt att förutsäga ytjämnhet efter kulpening?
Den slutliga texturen kombinerar det inkommande bearbetnings- eller finbearbetningsmönstret med tusentals överlappande slagavtryck. Avtryckets storlek och form beror på mediets geometri, massa, hårdhet, hastighet, slagvinkel och det faktiska materialets plastiska respons. Täckningsgrad, flera passeringar och lokal återhämtning förändrar sedan slagpopulationen.
Maskininställningar är indirekta indata. Lika tryck på två munstyckenssystem eller lika hjulhastighet på tvåhjuliga maskiner garanterar inte lika partikelhastighet, vinkelfördelning eller flöde av kulpeningsmedium. Även lika Almenintensitet kräver inte lika yttopografi.
| Inmatning | Typisk påverkan att undersöka | Kontrollgräns |
|---|---|---|
| Inkommande textur och läggning | Bearbetningsspår, polering, glödskal och tidigare blästring kan förbli synliga eller samverka med stötkratrarna | Mät det definierade tillståndet före kulpening på styrda platser; jämför inte olika utgångsytor som en och samma population. |
| Material och hårdhet nära ytan | Hårdare eller ytbehandlade ytor kan reagera annorlunda än mjuka, tunna eller heterogena lager | Kvalificera den faktiska legeringen, värmebehandlingen, ytbeläggningen, det beläggningsfria tillståndet och det tillåtna hårdhetsintervallet |
| Mediestorlek, form, hårdhet och densitet | Förändring av slagavtryck och plastisk deformation med partikelgeometri och mekaniska egenskaper | Använd den godkända gruppen av kulpeningsmedier och den styrda driftblandningen; övervaka trasiga, kantiga, överdimensionerade, underdimensionerade och främmande partiklar |
| Partikelhastighet och stötvinkel | Normala och tangentiella deformationskomponenter förändras med hastighet, vinkel och lokal geometri | Kontrollera den fysiska strömmen genom kvalificerade utrustningsinställningar, vinkel, avstånd, väg och komponentrörelse |
| Täckningsgrad och kumulativ exponering | Tidig exponering ökar kraterpopulationen; Ytterligare passeringar kan överlappa avtryck och ackumulera kallbearbetning | Uppfyll den specificerade täckningsgraden och exponeringen utan att anta att mer tid ger en jämnare eller säkrare yta |
| Nedströmsoperationer | Rengöring, slipning, polering, förbehandling för beläggning och termiska cykler kan förändra den uppmätta yttexturen eller avlägsna det kulpeningspåverkade skiktet. | Definiera om acceptans gäller omedelbart efter kulpening eller efter hela tillverkningsvägen |
Tabell 1. Ytråhet uppstår från kopplade inkommande, stöt- och sekvensvariabler.

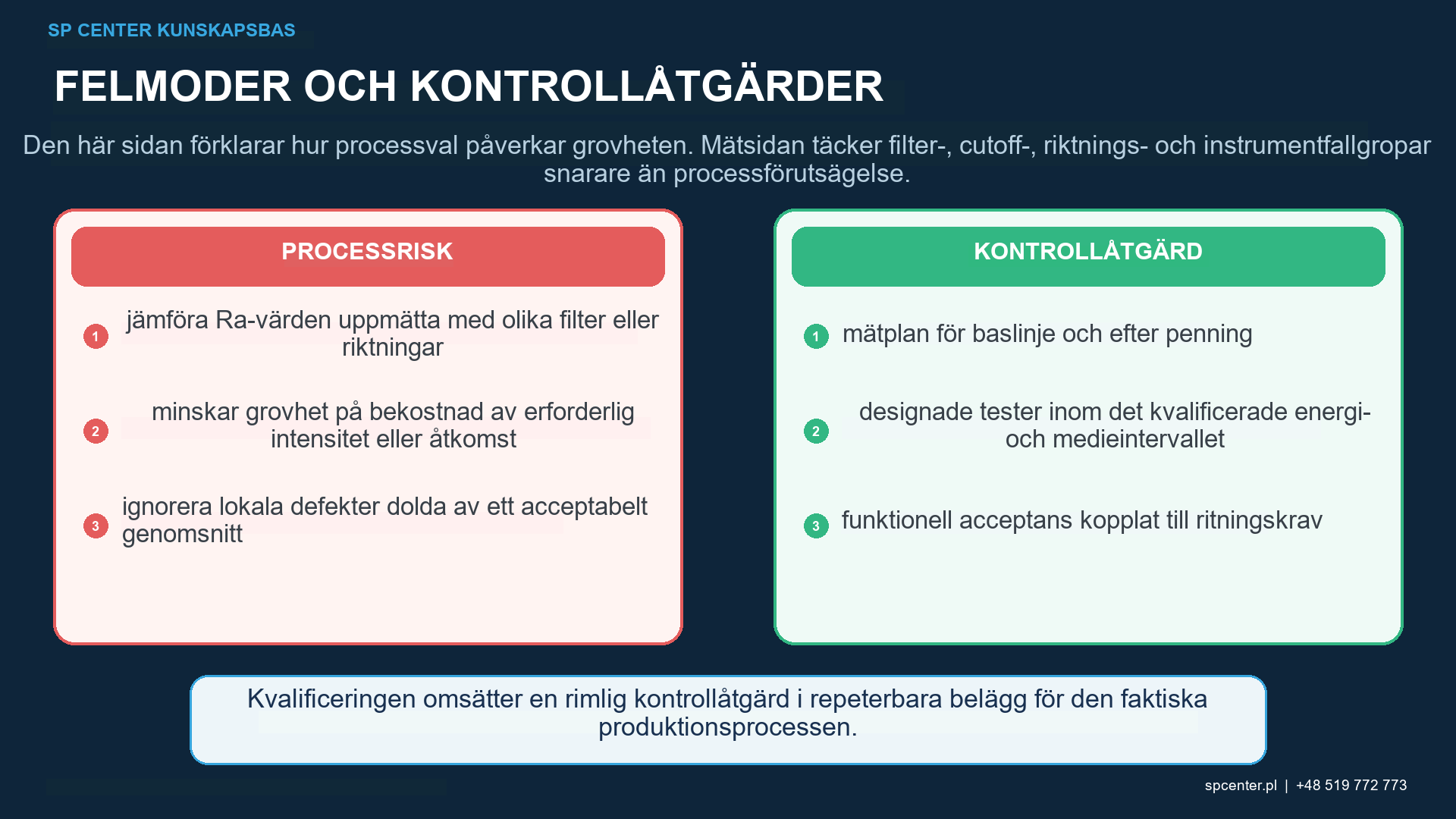

Hur påverkar medievariabler ytstrukturen?
Inom en kontrollerad jämförelse påverkar partikelstorleken träffbild för varje avtryck. Formdefekter och trasiga eller kantiga partiklar kan skära eller skapa skarpare egenskaper istället för att producera den avsedda rundade stöten. Mediehårdhet och densitet interagerar med komponenthårdhet och hastighet för att ändra deformation.
Välj inte ett fint medium enbart för att minska Ra. Det måste fortfarande vara tillåtet, kunna leverera den erforderliga intensiteten, uppnå geometrin, bibehålla en kontrollerad driftsblandning och undvika kontaminering eller inbäddning. Ett mediumbyte är en processförändring, inte en kosmetisk justering.
Hur samverkar intensitet, vinkel och täckningsgrad?
Högre partikelenergi kan öka plastisk deformation, men intensitet är kulpeningsstrålens standardiserade Almenrespons snarare än en ytråhetsparameter. Sned stöt förändrar normal och tangentiell deformation och kan lämna en annan textur än nominellt normal stöt. Böjda ytor, fördjupningar och kanter behöver därför lokala försök.
Täckningsgrad beskriver den specificerade ytan som täcks av stötavtryck enligt den godkända metoden. Efter full täckningsgrad omdefinierar extra exponering inte texturens acceptans och jämnar inte nödvändigtvis ut ytan. Det kan ackumulera överlappning, kallbearbetning och skador.

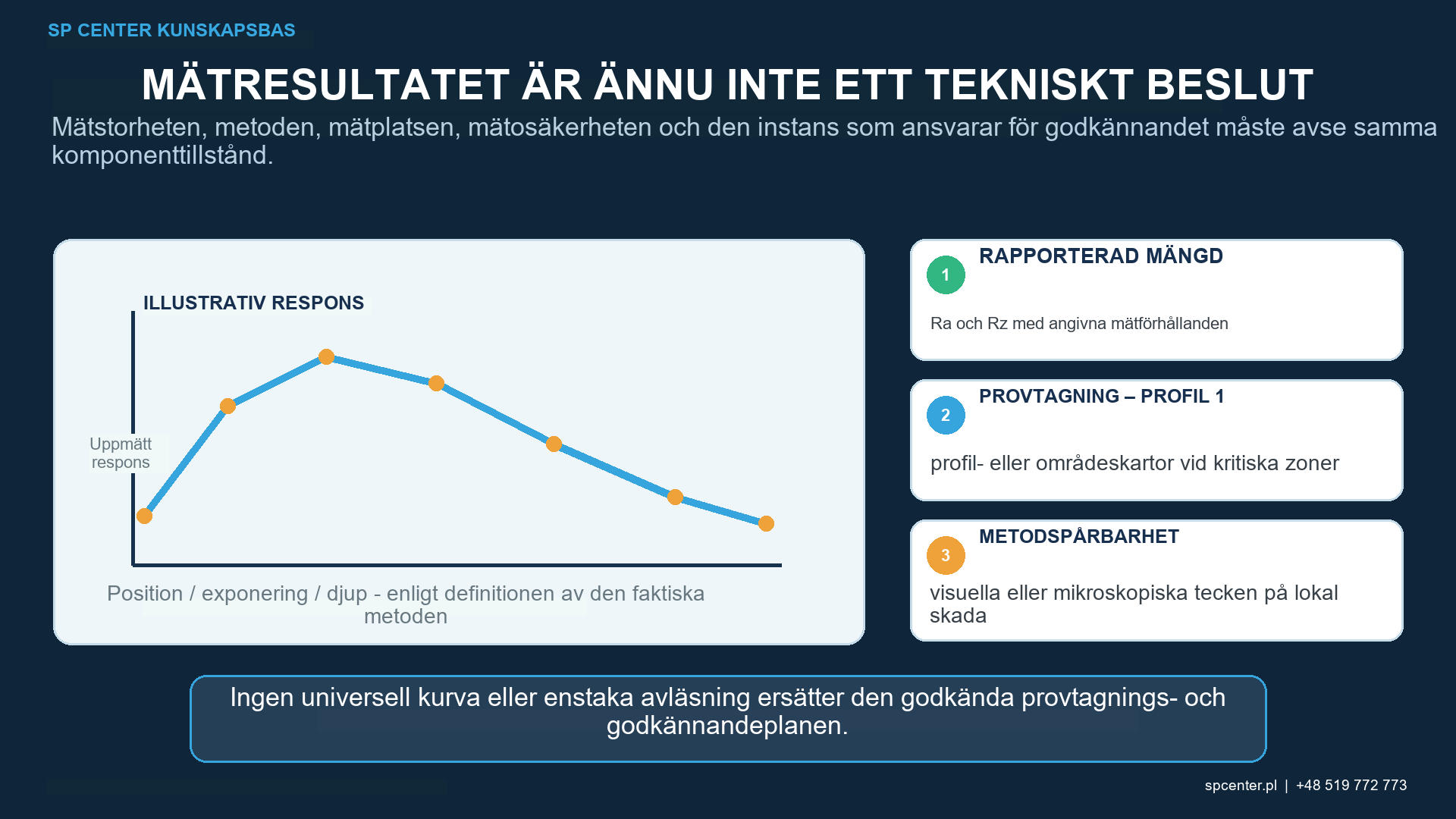

Är Ra och Rz tillräckliga för funktionell acceptans?
Ra är en genomsnittlig profilparameter; Rz beskriver en höjdkarakteristik under den åberopade profilstandarden och utvärderingsförhållandena. Medelvärden kan dölja en isolerad skarp dal, vik eller kantdefekt. Parametersymboler gör inte heller resultaten jämförbara när filtrering, utvärderingslängd, riktning eller instrument skiljer sig åt.
Arealparametrar som Sa eller Sz kan lägga till rumslig information när ritningen eller kvalificeringsplanen kräver det, men en areaskanning är inte automatiskt överlägsen. Metoden måste lösa den relevanta egenskapen och korreleras med det funktionella beslutet.
| Funktionell oro | Varför Ra ensamt är otillräckligt | Ytterligare underlag att beakta |
|---|---|---|
| Utmattning | Ett genomsnittligt höjdvärde avslöjar inte en sällsynt veckning, skarp dal, restspänningsprofil eller sprickursprung | Lokal skadeinspektion, Rz eller andra specificerade texturparametrar, restspänning och representativa utmattningsunderlag efter behov |
| Tätning | Läckage kan följa sammanhängande dalar eller vågighet som ett genomsnitt inte beskriver | Profilriktning, vågighet, kontaktband och funktionellt tätningstest |
| Lager- eller glidkontakt | Toppform, avstånd, materialförhållande och riktning påverkar kontakt och smörjmedelsretention | Specificerade profil- eller areaparametrar plus Kontakt- och tribologisk validering |
| Beläggning eller bindning | En grövre yta kan underlätta mekanisk förankring men samtidigt försämra tjockleksjämnhet och täckningsgrad eller öka risken för defekter | Kvalificerad förbehandling, renhet, beläggningsvidhäftning och fullständig systemprestanda |
| Dimensions- eller tunnväggsstabilitet | Texturamplitud är inte makroskopisk distorsion eller kantrörelse | Oberoende dimensions-, form- och tjocklekskontroller |
| Utseende | Glans och reflektionsförmåga kan förändras utan en proportionell förändring av funktionell textur | Kontrollerad visuell standard endast där utseende är ett åberopat krav |
Tabell 2. Funktionell acceptans behöver ofta underlag utöver ett grovhetsvärde.

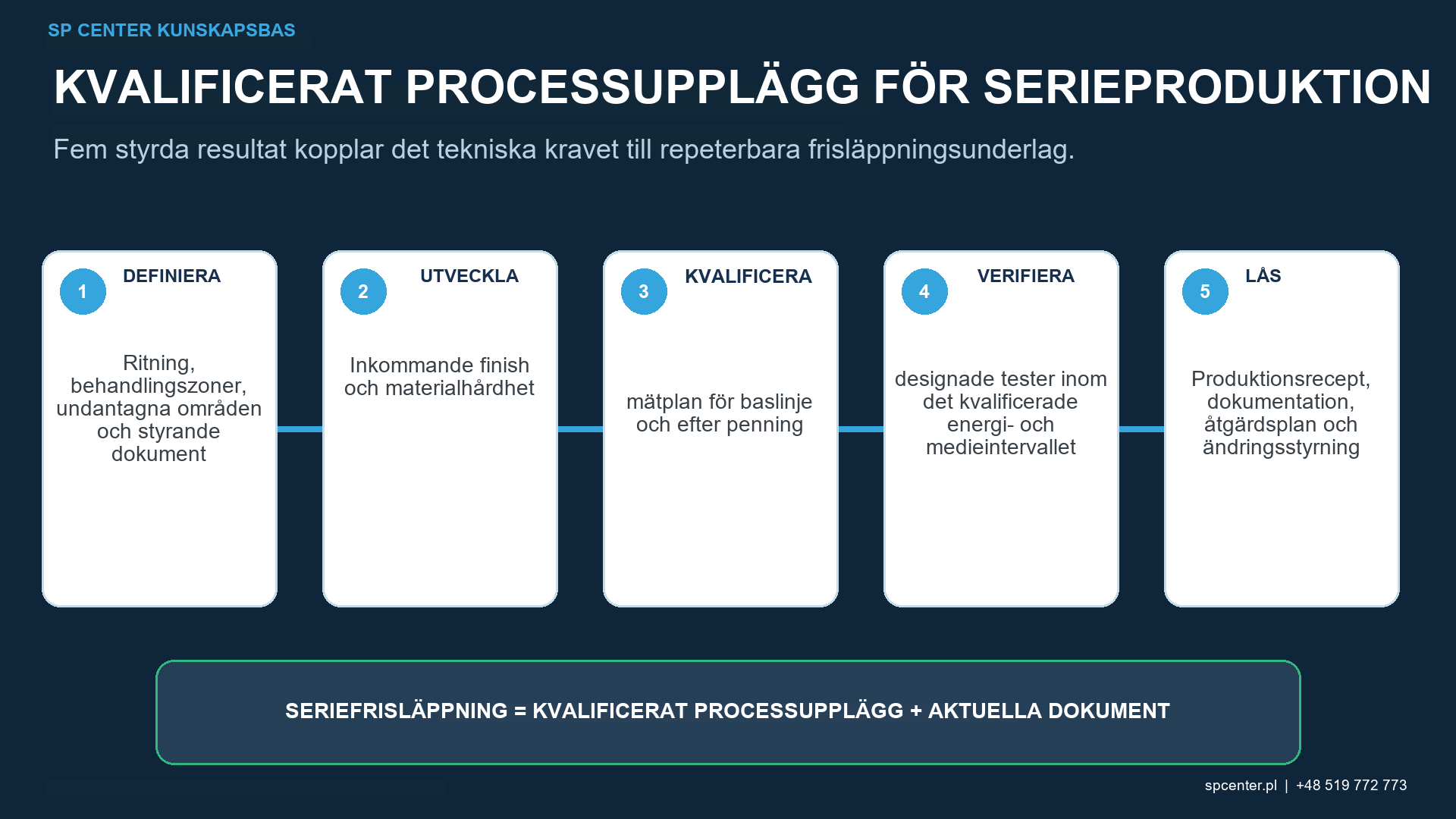

Hur ska en prediktiv modell utvecklas?
Börja med ett fast mätsystem och produktionsrepresentativt material, inkommande ytbehandling, geometri, kulpeningsmedium, maskin, fixtur och rörelse. Ett utformat experiment kan sedan variera ett säkert intervall av energi-, kulpeningsmedium- och exponeringsvariabler samtidigt som det mäter ytjämnhet, ytintegritet, intensitet, täckningsgrad och dimensioner.
Regressionsmodeller, responsytemodeller och maskininlärningsmodeller är lokala empiriska verktyg. Deras osäkerhet och valideringsdomän måste redovisas. Extrapolera inte till en annan legering, hårdhet, grupp av kulpeningsmedier, munstycke, metarhjul, geometri eller mätutrustning utan nya underlag.
| Utvecklingssteg | Nödvändiga underlag | Beslut |
|---|---|---|
| Definiera ytkravet | Funktionell yta, processsteg, parameter, gräns, mätplats, riktning och operator | Lös tvetydiga Ra- eller Rz-anrop innan ett kulpeningsrecept väljs |
| Fastställ baslinjen | Inkommande texturfördelning, material- och hårdhetsvillkor, verifiering av mätsystem | Separera variation i startytan från variation i kulpening |
| Kör ett designat processtest | Produktionsrepresentativa medier, utrustning, geometri och rörelse över en säker kvalificerad domän | Uppskatta lokala effekter och interaktioner utan att extrapolera bortom testade förhållanden |
| Verifiera alla utdata | Intensitet, täckningsgrad, ytråhet eller topografi, lokal yta integritet, dimensioner och eventuella funktionsspecifika tester | Ett jämnare resultat är oacceptabelt om kulpening eller komponentkrav misslyckas |
| Frys kontrollplanen | Godkänd mediablandning, processfönster, platser, provtagning, reaktionsgränser och ändringstriggers | Använd statistisk övervakning endast efter att mätsystemet och processen är stabila |
| Hantera ändringar | Granskning av kulpeningsmedium, leverantör, maskin, munstycke eller hjul, fixtur, program, material, geometri och mätändringar | Validera det prediktiva förhållandet närhelst en styrande ingång ändras |
Tabell 3. Prediktion blir produktionskontroll endast efter att både process- och mätsystem är fixerade.
Hur kontrolleras ytjämnheten i serieproduktion?
Kontrollera inkommande yta och materialfamilj, medieblandning, maskintillstånd, massflöde, tryck- eller hjulinställningar, munstycks- eller hjulgeometri, vinkel, avstånd, väg, rörelse, täckningsgrad och exponering. Verifiera ytjämnheten vid definierade komponentplatser med samma godkända mätförhållanden som användes under kvalificeringen.
Ett kapacitetsindex eller kontrolldiagram är endast meningsfullt när processfördelningen är stabil och mätsystemet är kapabelt. Reaktionsplanen skiljer mellan mätfel, förskjutning av inkommande yta, förändring av medietillstånd, utrustningsdrift och åtkomst- eller rörelsefel innan beslut fattas om produkthantering.
Hur ska nedströmsoperationer hanteras?
Rengöring, polering, förbehandling för beläggning, plätering, termisk härdning och maskinbearbetning kan förändra topografin eller avlägsna en del av det kulpeningspåverkade skiktet. Ritningen och kvalificeringsplanen anger vid vilket processteg kravet på ytjämnhet gäller. Om godkännande krävs efter hela tillverkningsföljden ska den följden kvalificeras, inte bara ytan omedelbart efter kulpening.
Minska aldrig ytjämnheten på bekostnad av erforderlig intensitet, täckningsgrad eller kvarvarande lager utan kontrollerad auktoritet. Om kraven står i konflikt, pausa och få design- eller kundförtydligande.
Vad hör hemma i ytjämnhetskontrollregistret?
- Spårbarhet för del, sats, material, värmebehandling och inkommande ytbehandling.
- Godkända medier, driftsblandning, utrustning, fixtur och rörelseprogram.
- Underlag för strömmättnad och intensitet plus täckningsacceptans.
- Mätstandard, parameter, filter eller operatör, riktning, plats och processteg.
- Instrument-, verifierings- eller kalibreringsstatus och rådata för profil eller area där så krävs.
- Lokala resultat för ytintegritet och dimensioner.
- Statistisk övervakning, larm, reaktion och produktspärrning.
- Förändringar, omkvalificering, avvikelser och slutgiltig frigivning.
Vanliga frågor
Kan Ra eller Rz efter kulpening förutsägas från Almenintensitet?
Inte genom en universell omvandling. Samma Almenintensitet kan produceras med olika typer av kulpeningsmedium och partikelförhållanden som skapar olika komponenttopografier. Använd komponentspecifika försök inom en kontrollerad processdomän.
Ger mindre kulor alltid en jämnare yta?
Mindre rundade kulpeningsmedium kan producera mindre individuella avtryck i en kvalificerad jämförelse, men hastighet, hårdhet, densitet, form, driftsblandning, material och tidigare textur spelar också roll. Det är inte en fristående urvalsregel.
Minskar längre exponering ytråhet genom att jämna ut ytan?
Inte tillförlitligt. Ytterligare påverkan kan överlappa avtryck, öka kallbearbetning, ytråhet eller veckning och skada känsliga egenskaper. Exponeringen följer det godkända täcknings- och processfönstret.
Är ett lägre Ra alltid bättre för utmattning?
Nej. Utmattning beror på lokala defekter, restspänning, kallbearbetning, geometri, belastning och miljö samt textur. Ett lågt medelvärde kan dölja en skadlig isolerad dal eller veckning.
Kan Ra mätt i olika riktningar jämföras?
Endast när den åberopade metoden och mätförhållandena tillåter det. Riktning, filtrering, utvärderingslängd, instrument och plats kan ändra resultatet, särskilt när bearbetning av lagerrester sker under kulpeningstextur.
Kan optiska och stylusmätningar användas omväxlande?
Inte utan korrelation. Instrumentfysik, lateral upplösning, spets- eller optisk respons, filtrering och behandling av saknade data kan ge olika resultat på brant kulpenad topografi.
Kan polering efter kulpening lösa en avvikelse i ytjämnheten?
Endast genom en godkänd operationsföljd. Polering avverkar material och kan minska det kulpeningspåverkade skiktet samt förändra restspänningar, mått eller underlag för täckningsgrad. Omkvalificering och förnyat godkännande kan krävas.
Vad ska en offertförfrågan ange om ytjämnhet efter kulpening?
Ange kontrollerad ritning, material- och värmebehandling, inkommande ytbehandling, behandlingszoner, kulpeningskrav, parameter och gräns, mätstandard, instrument eller metod, riktning, plats, processsteg, provtagning och funktionella begränsningar.
Viktiga slutsatser
- Ra och Rz kan inte förutsägas enbart utifrån intensitet eller tryck.
- Kontrollera inkommande textur, material, medietillstånd, slaggeometri och exponering tillsammans.
- Använd lokala försök och ange modellens validerade domän och osäkerhet.
- Behandla inte en lägre genomsnittlig ytjämnhet som automatisk utmattningsförbättring.
- Fixera mätförhållanden innan du jämför eller statistiskt övervakar resultat.
- Kvalificera varje polerings-, beläggnings- eller värmebehandlingssteg som kan förändra den kulpenade ytan.
Relaterade SP Center-guider
- Mätning av ytjämnhet efter kulpening
- Kulstorlek vid kulpening
- Dimensionsförändring efter kulpening
- Kulpening och utmattningstid
Tekniska källor
3. SAE J2441_202511: Kulpening, stabiliserad november 2025
4. SAE AMS2431E: Kulpeningsmedier, allmänna krav, reviderad april 2023
5. SAE J2277_202301: Bestämning av kulpeningstäckning, reviderad januari 2023
6. SAE ARP7488: Riktlinjer för design och processkontroll av kulpening, utfärdade januari 2018
7. Tange, Studie om optimering av en kulpeningsprocess, SAE 2005-32-0087
Standardnotering: Använd de fullständiga revideringar av ytstruktur och kulpening som anges i ritningen, kontraktet och de vidareförda kundkraven. Denna guide skapar inte en universell gräns för ytjämnhet.
