Måttförändringar efter kulpening

Förstå böjning, vridning, planhet, rundhet, ytstrukturmätningseffekter, fixturbegränsning, processsekvens och toleranskvalificering.

Kulpening kan påverka delgeometrin när det plastiskt spända ytskiktet inte balanseras av sektionen eller av behandling på andra ytor. Tunna, smala, asymmetriska, lokalt behandlade eller tidigare belastade delar är mest känsliga, men ingen universell måttgräns kan tilldelas enbart från processnamnet. Ett tillförlitligt processupplägg definierar de kritiska dimensionerna och referenstillståndet, kvalificerar det faktiska behandlingsmönstret, kontrollerar mätosäkerheten och etablerar ett auktoriserat svar före serieproduktion.

Figur 1. Plastisk töjning i ytskiktet som begränsas av den elastiska kärnan kan orsaka krökning eller distorsion när behandlingen och tvärsnittets styvhet inte är balanserade.

Varför kan kulpening ändra en dels form?

Varje kulträff skapar en liten fördjupning och sträcker plastiskt materialet nära ytan. Det underliggande materialet håller tillbaka det lagret och ett restspänningsfält utvecklas. Om det påverkade lagret och komponentstyvheten är balanserade kan en mätbar formförändring vara liten. Om behandlingen är ensidig, lokal eller appliceras på en ojämn sektion kan töjningsbalansen skapa krökning, böjning, vridning eller en rundhetsreaktion.

Riktningen förutsägs inte säkert av en slogan. Föregående formning, bearbetning, värmebehandling, rätning, slipning eller svetsning kan lämna restspänningar som omfördelas under senare operationer. Material, sektion, behandlingskarta, fixturbegränsning, kulpeningsmedium, intensitet, täckningsgrad och sekvens måste beaktas tillsammans.

Vilka geometrier har den högsta toleransrisken?

Riskfunktion	Möjligt svar	Granskningsfråga
Tunn plåt, väv eller vägg	Böjning, lokal oljekonservering, kantböjning eller förlust av planhet	Är exponeringen balanserad och är planhet i fritt tillstånd definierad?
Lång smal axel eller remsa	Böjning, svepning eller vridning från asymmetrisk behandling	Är motsatta sidor och omkretsbanor balanserade?
Ensidig eller lokal behandling	Krökning i en riktning som beror på processupplägget samt randzonseffekter	Har den faktiska behandlingskartan representerats i kvalificeringen?
Borrning, ring eller tunn cylindrisk sektion	Rundhet, cylindricitet eller diameterrespons	Hur är interna och externa exponeringar, masker och stöd arrangerade?
Skarp tjockleksövergång eller kant	Lokal omfördelning av spänningar, avrullning av kanten eller skada	Är kulpeningsmedium-, intensitets-, vinkel- och gränskontroll lämplig för sektionen?
Tidigare spänd eller rätad del	Frigöring eller omfördelning av kvarvarande tillverkningsspänning	Är det inkommande tillståndet stabilt, mätbart och spårbart?

Tabell 1. Dimensionell risk ökar när ytspänningen är stor i förhållande till sektionsstyvhet eller appliceras asymmetriskt.

Är ytjämnhet detsamma som dimensionstillväxt?

Nej. En kontaktprob kan sitta på stöttoppar, i dalar eller tvärs över en förändrad textur och rapportera en annan storlek även när bulksektionens respons är mindre. Optiska metoder kan reagera olika på reflektivitet och lokal lutning. Lösa kulor, damm, beläggningsrester eller maskeringslim kan öka felet.

Mätplanen måste ange om ritningsdimensionen är associerad med det funktionella höljet, en medelvärdesprofil, en anpassad geometri eller specifika referenspunkter. Ytjämnhet och form är separata egenskaper, även när samma kulpeningscykel påverkar båda.

Figur 2. En giltig före-och-efter-jämförelse kontrollerar referensvärde, begränsning, temperatur, renhet, ytstruktur och mätosäkerhet.

Hur ska dimensioner mätas före och efter kulpening?

Mätelement	Kontroll behövs	Vanlig felaktig slutsats
Datum och begränsning	Använd samma godkända datumschema, stödpunkter, klämkraft och krav på fritt tillstånd	Fixturkraft rapporteras som delform
Temperatur	Stabilisera del och instrument och tillämpa den definierade kompensationen	Termisk expansion tillskrivs kulpening
Yttillstånd	Ta bort löst material och rester; definiera om kontaktpunkterna vidrör den kulpenade texturen	Ytråhetstoppar behandlas som dimensionell tillväxt i bulk
Instrument och osäkerhet	Använd lämplig utrustning, kalibrerade standarder och upplösning som är lämplig för toleransen	Mätspridning tolkas som processdrift
Tidpunkt	Definiera mätstadiet vid ankomst, efter kulpening och i förekommande fall efter rengöring eller värmeexponering	Senare spänningsrelaxation tilldelas endast kulpeningscykeln
Provtagning och plats	Mät samma sektioner, riktningar och positioner på representativa delar	Ett lokalt resultat generaliseras till hela komponenten.

Tabell 2. Ett kontrollerat mätsystem förhindrar att termiska effekter, fixtureffekter och yteffekter misstas för processförvrängning.

Kritiska egenskaper kan inkludera planhet, rakhet, parallellitet, profil, hålstorlek, rundhet, cylindricitet, axelkast, hålposition eller fritt tillstånd. Ritningen och inspektionsplanen måste identifiera det erforderliga tillståndet. Att mäta en flexibel komponent medan den är fastspänd och att acceptera den i fritt tillstånd är inte likvärdiga.

Eliminerar maskering dimensionsförändringar?

Maskering skyddar undantagna ytor och definierar behandlingsgränser. Det kan också ändra studs, lokal åtkomst och balansen i det exponerade området. En styv mask eller stark klämma kan hålla kvar delen under behandlingen; deformation kan uppstå efter att mask eller fixtur har tagits bort. En läckande eller förskjuten mask kan skapa ett oavsiktligt lokalt töjningsfält.

Maskidentitet, överlappning, tjocklek, installation, slitage och borttagning tillhör den kvalificerade konfigurationen. Behandlingsgränser nära tunna kanter, hål och övergångar behöver specifika dimensions- och underlag för täckningsgrad.

Hur påverkar kulpeningsmedium, intensitet och täckningsgrad risken?

Större eller hårdare medier, högre slagenergi och längre exponering kan förändra det plastiska töjningsfältet och yttexturen, men komponentens respons styrs inte av en enda variabel. Mediernas form, slagvinkel, flöde, åtkomst, materialhårdhet och tvärsnittsgeometri samverkar. Överdriven exponering är inte en säker metod för att korrigera en ofullständigt behandlad zon.

Almenintensitet verifierar strömmen under det definierade rems- och hållararrangemanget. Täckningsgrad verifierar slagbevis på den specificerade delytan. Inget resultat ensamt förutsäger komponentens dimensionsrespons. Representativa delmätningar är ett separat underlagsnivåer.

Vad är skillnaden mellan oavsiktlig deformation och formning genom kulpening?

Formning genom kulpening skapar avsiktligt en styrd krökning genom ett obalanserat kulpeningsmönster. Det är en formningsprocess med egen utveckling, formstyrning och acceptansprocess. Deformation vid vanlig kulpening är en oavsiktlig toleransförändring som ska förebyggas eller styras.

Att kalla en oavsiktlig deformation för formning genom kulpening gör den inte acceptabel. Omvänt får ett program för formning genom kulpening inte behandlas som vanlig kulpening som endast styrs genom täckningsgrad. Ritningsbehörighet, utrustning, processplan, mätningar och godkännanden skiljer sig åt.

Var ska kulpening placeras i tillverkningssekvensen?

Den slutliga sekvensen beror på ritningen och styrande specifikationer. Maskinbearbetning eller slipning efter kulpening kan ta bort en del av det påverkade ytskiktet. Värmeexponering kan relaxera restspänningar eller ändra form. Beläggning, rengöring, oförstörande testning och montering kan införa ytterligare temperatur-, begränsnings- eller ytkrav.

Måttplanen bör därför ange vilka operationer som sker före den inkommande mätningen, vilka som sker mellan kulpening och slutlig mätning, och om senare riktning eller avverkning är tillåten. Anta inte att en kasserad detalj kan återställas genom en informell extra operation.

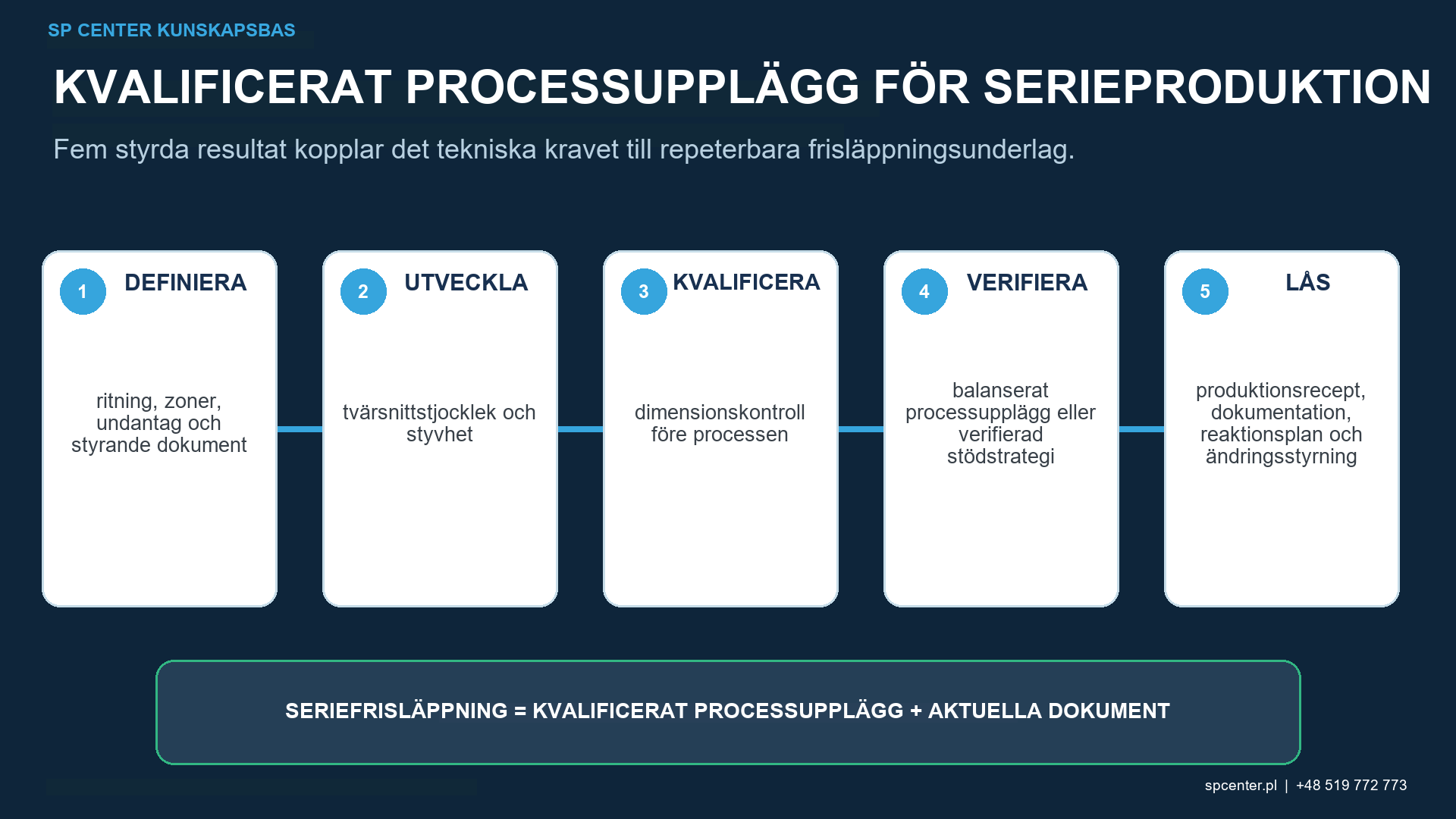

Figur 3. Ritningsgranskning, representativ kvalificering, seriell övervakning och auktoriserad reaktion skyddar kritiska toleranser.

Hur ska toleransrisk kvalificeras och kontrolleras?

Steg	Nödvändiga underlag	Reaktion på ett negativt resultat
Kravgranskning	Kritiska egenskaper, fritt eller fixerat tillstånd, referenser, gränser före och efter kulpening, operationsföljd och mätbehörighet	Pausa arbetet om toleransägande eller mättillstånd är oklart
Riskbedömning	Material- och värmebehandling, sektionsstyvhet, restspänningshistorik, behandlingssymmetri, masker och fixturkoncept	Eskalera tunna, asymmetriska, reparerade eller tidigare rätade delar
Kvalificering	Representativ värsta tänkbara del, godkänt processhölje, före- och eftermätningar, täckningsgrad och ytacceptans	Godkänn inte ett recept som klarar Almen men inte uppfyller deltoleranserna
Produktion	Konfiguration, kulpeningsmedium, intensitet, täckningsgrad, rörelse, belastning, avbrott och dimensionsprovtagning	Spärra berörda delar när en övervakad ingångs- eller dimensionstrend lämnar sin gräns
Undersökning	Kontroll av mätsystem, inkommande tillstånd, exponeringsbalans, fixtur, mask, kulpeningsmedium och sekvensgranskning	Lägg inte till rätning, extra kulpening eller bearbetning utan behörighet
Ändringskontroll	Kund- eller designgodkännande och omkvalificering för ändringar som påverkar töjningsbalans eller mätning	Förhindra informell parameterkompensation eller odokumenterad omarbetning

Tabell 3. Deltoleransbevis kompletterar strömintensitet och yttäckning; det duplicerar dem inte.

Hur ska en dimensionell avvikelse undersökas?

Bevara först delidentitet, inkommande avläsningar, processdokumentation, fixtur- och maskstatus, mätmetod och sekvens. Bekräfta instrumentkapacitet, utgångspunktsinställning, temperatur och renhet. Jämför sedan behandlingssymmetri, kulpeningsmedium, intensitet, täckningsgrad, rörelse, avbrott och lastningsposition med det kvalificerade processupplägget.

Sänk inte omedelbart intensiteten, minska inte täckningsgraden, kulpena inte motsatt sida som motåtgärd och räta eller bearbeta inte komponenten. Varje åtgärd kan förändra utmattningsegenskaper, yttillstånd eller restspänningar och kräver den behörighet som anges i avtalet och kvalitetsledningssystemet.

Vanliga frågor

Kan kulpening ändra deldimensioner?

Ja. Plastisk töjning i ytskiktet och omfördelning av restspänningar kan orsaka böjning, vridning, förändrad rundhet eller annan distorsion, särskilt i tunna, slanka, asymmetriska eller lokalt behandlade detaljer. Storlek och riktning är applikationsspecifika.

Avlägsnar kulpening material?

Kontrollerad kulpening är inte en materialborttagningsprocess. Den skapar intryckningar och förändrar ytstrukturen. Skador, flagning eller erosion är inte en acceptabel dimensionskontrollmetod och kräver utvärdering.

Varför kan en diameteravläsning ändras efter kulpening?

Faktisk sektionsrespons, rundhetsförändring, ytjämnhet, kvarhållet medium, temperatur och kontaktprobplacering kan alla påverka avläsningen. Mätmetoden måste separera ytstrukturen från bulkgeometrin.

Bevisar en överensstämmande Almenintensitet att dimensionerna kommer att hålla sig inom toleransen?

Nej. Almen verifierar kulpeningsstrålen under sitt testarrangemang. Delgeometri, styvhet, behandlingsbalans, fixtur och tidigare restspänning styr komponentförvrängning.

Kan en fixtur förhindra förvrängning?

En fixtur kan stödja repeterbar presentation och begränsa rörelse under behandling, men begränsning kan lagra elastisk deformation som uppstår efter frigöring. Den kvalificerade mätningen måste inkludera det specificerade fria eller begränsade tillståndet.

Är avsiktlig böjning genom kulpening samma sak som vanlig kulpening?

Nej. Bältformning använder avsiktligt kontrollerad obalanserad plastisk töjning för att skapa form. Vanlig kulpening syftar till ytförbättring samtidigt som komponenten hålls inom ritningsstoleranserna.

Kan distorsion korrigeras med kulpening på motsatt sida?

Endast genom en behörigt godkänd och kvalificerad teknisk process. Informell kulpening av motsatt sida kan förändra täckningsgrad, ytråhet, restspänningar och utmattningsrespons och skapa en icke överensstämmande processhistorik.

Vad ska skickas för en toleransriskgranskning?

Skicka aktuell ritning, material- och värmebehandling, tillverkningssekvens, behandlingskarta, kritiska dimensioner och referenser, fritt eller begränsat inspektionstillstånd, förväntat partimönster och alla tillämpliga specifikationer.

Viktiga slutsatser

Kulpening kan orsaka verklig formförändring, särskilt i följsamma eller asymmetriskt behandlade delar.
Ytstruktur kan också ändra en avläsning utan motsvarande bulkdimensionell tillväxt.
Almenintensitet och täckningsgrad bevisar inte komponenttoleranser.
Fixturbegränsning, masker och mättillstånd tillhör den kvalificerade konfigurationen.
Kulpening är avsiktlig formskapande, inte en etikett för okontrollerad distorsion.
All korrigering eller processändring kräver formell auktorisering och omkvalificering i förekommande fall.
