Rozměrové změny po kuličkování

Pochopte prohnutí, zkroucení, rovinnost, kruhovitost, vlivy měření textury povrchu, omezení upínacího přípravku, postup procesu a kvalifikaci tolerancí.

Kuličkování může ovlivnit geometrii dílu, pokud plasticky napjatá povrchová vrstva není vyvážena průřezem nebo úpravou jiných povrchů. Tenké, štíhlé, asymetrické, lokálně ošetřené nebo dříve namáhané díly jsou nejcitlivější, ale pouze z názvu procesu nelze přiřadit univerzální rozměrovou toleranci. Spolehlivý postup definuje kritické rozměry a stav vztažných bodů, kvalifikuje skutečný vzor ošetření, řídí nejistotu měření a stanoví autorizovanou reakci před sériovou výrobou.

Obrázek 1. Povrchové plastické napětí omezené elastickým jádrem může způsobit zakřivení nebo deformaci, pokud tuhost ošetření a průřezu nejsou vyváženy.

Proč může kuličkování změnit tvar součásti?

Každý náraz broku vytvoří malý důlek a plasticky roztáhne materiál v blízkosti povrchu. Podkladový materiál tuto vrstvu omezuje a vzniká pole zbytkových napětí. Je-li ovlivněná vrstva v rovnováze s tuhostí součásti, může být měřitelná změna tvaru malá. Při jednostranném nebo místním ošetření či u nerovnoměrného průřezu však může nerovnováha deformací způsobit zakřivení, průhyb, zkroucení nebo změnu kruhovitosti.

Směr nelze bezpečně předpovědět sloganem. Předchozí tváření, obrábění, tepelné zpracování, rovnání, broušení nebo svařování může zanechat zbytkové napětí, které se během pozdějších operací přerozdělí. Materiál, průřez, mapa ošetření, omezení upínacího přípravku, média, intenzita, pokrytí a sled musí být posuzovány společně.

Které geometrie mají nejvyšší riziko tolerance?

Rizikový prvek	Možná reakce	Kontrolní otázka
Tenký plech, stojina nebo stěna	Prohnutí, lokální zvlnění, zkroucení hrany nebo ztráta rovinnosti	Je expozice vyvážená a je definována rovinnost ve volném stavu?
Dlouhá štíhlá hřídel nebo pás	Ohyb, křivka nebo zkroucení v důsledku asymetrického ošetření	Jsou protilehlé strany a obvodové dráhy vyvážené?
Jednostranné nebo lokální ošetření	Zakřivení ve směru závisejícím na postupu a okrajové účinky	Byla skutečná mapa ošetření znázorněna v kvalifikaci?
Otvor, prstenec nebo tenký válcový průřez	Kruhovitost, válcovitost nebo odezva průměru	Jak jsou uspořádány vnitřní a vnější expozice, masky a podpěry?
Ostrý přechod tloušťky nebo hrana	Místní přerozdělení napětí, zaválcování hrany nebo poškození	Je pro daný průřez vhodné řízení média, intenzity, úhlu a hranic?
Dříve namáhaný nebo narovnaný díl	Uvolnění nebo redistribuce zbytkového výrobního napětí	Je vstupní stav stabilní, měřitelný a sledovatelný?

Tabulka 1. Rozměrové riziko se zvyšuje, když je povrchové napětí velké vzhledem k tuhosti průřezu nebo je aplikováno asymetricky.

Je drsnost povrchu totéž co rozměrový růst?

Ne. Kontaktní sonda může být umístěna na vrcholech nárazu, v údolích nebo napříč změněnou texturou a hlásit jinou velikost, i když je odezva objemového průřezu menší. Optické metody mohou reagovat odlišně na odrazivost a lokální sklon. Volné částice, prach, zbytky nátěru nebo maskovací lepidlo mohou přidat další chybu.

Plán měření musí uvádět, zda je rozměr výkresu spojen s funkční obálkou, průměrovaným profilem, přizpůsobenou geometrií nebo specifickými vztažnými body. Drsnost povrchu a tvar jsou oddělené charakteristiky, i když stejný cyklus kuličkování ovlivňuje obě.

Obrázek 2. Platné srovnání před a po kontroluje vztažný bod, uchycení, teplotu, čistotu, texturu povrchu a nejistotu měření.

Jak by se měly rozměry měřit před a po kuličkování?

Měřicí prvek	Nutná kontrola	Častý chybný závěr
Referenční bod a uchycení	Použijte stejné schválené schéma referenčních bodů, podpěrné body, upínací sílu a požadavek na volný stav	Síla upínacího prvku se uvádí jako tvar součásti
Teplota	Stabilizujte součást a přístroj a použijte definovanou kompenzaci	Tepelná roztažnost je nesprávně připsána kuličkování
Stav povrchu	Odstraňte volné médium a zbytky; stanovte, zda se dotykové body dotýkají textury po kuličkování.	Vrcholy drsnosti se považují za objemový rozměrový růst
Přístroj a nejistota	Použijte vhodné vybavení, kalibrované standardy a rozlišení odpovídající toleranci	Rozptyl měření se interpretuje jako procesní drift
Časování	Stanovte fázi vstupního měření, měření po kuličkování a případně měření po čištění nebo tepelném působení.	Pozdější relaxace napětí se nesprávně připíše pouze cyklu kuličkování
Odběr vzorků a umístění	Změřte stejné řezy, směry a polohy na reprezentativních dílech	Lokální výsledek je zobecněn na celou součástku

Tabulka 2. Řízený měřicí systém zabraňuje tomu, aby tepelné, upínací a povrchové efekty byly zaměněny za deformaci procesu.

Mezi kritické charakteristiky může patřit rovinnost, přímost, rovnoběžnost, profil, velikost otvoru, kruhovitost, válcovitost, házivost hřídele, poloha otvoru nebo kontura ve volném stavu. Výkres a plán kontroly musí identifikovat požadovaný stav. Měření flexibilní součástky v upnutém stavu a její přijetí ve volném stavu není ekvivalentní.

Eliminuje maskování změnu rozměrů?

Maskování chrání vyloučené povrchy a definuje hranice ošetření. Může také změnit odraz, lokální přístup a vyvážení exponované oblasti. Pevná maska nebo silná svorka mohou během ošetření omezit součástku; deformace se může objevit po odstranění masky nebo upínacího přípravku. Netěsná nebo posunutá maska může vytvořit nezamýšlené lokální pole napětí.

Identita masky, překrytí, tloušťka, instalace, opotřebení a odstranění patří do kvalifikované konfigurace. Hranice ošetření v blízkosti tenkých hran, otvorů a přechodů vyžadují specifické rozměrové a krycí doklady.

Jak média, intenzita a pokrytí ovlivňují riziko?

Větší nebo tvrdší média, vyšší energie nárazu a delší expozice mohou změnit pole plastické deformace a texturu povrchu, ale odezva součásti není řízena pouze jednou proměnnou. Tvar média, úhel nárazu, proudění, přístup, tvrdost materiálu a geometrie průřezu vzájemně působí. Nadměrná expozice není bezpečnou metodou pro korekci nekryté zóny.

Almenova intenzita ověřuje proudění pod definovaným uspořádáním pásu a držáku. Pokrytí ověřuje doklady o nárazu na specifikovaném povrchu součásti. Ani jeden z výsledků sám o sobě nepředpovídá rozměrovou odezvu součásti. Měření reprezentativního dílu jsou samostatnou úrovní dokladů.

Jaký je rozdíl mezi nežádoucí deformací a tvářením kuličkováním?

Tváření kuličkováním záměrně vytváří řízené zakřivení pomocí nevyváženého vzoru kuličkování. Jde o tvářecí proces s vlastním vývojem, řízením tvaru a postupem přejímky. Deformace při běžném kuličkování je nezamýšlenou změnou v rámci rozměrových tolerancí a je třeba jí předcházet nebo ji řídit.

Označení nezamýšlené deformace za tváření kuličkováním ji neučiní přijatelnou. Program tváření kuličkováním se naopak nesmí považovat za běžné kuličkování řízené pouze pokrytím. Liší se oprávnění výkresové autority, zařízení, procesní plán, měření i schválení.

Kde by mělo kuličkování ve výrobním postupu zaujmout?

Konečný sled závisí na výkresu a rozhodujících specifikacích. Obrábění nebo broušení po kuličkování může odstranit část ovlivněné vrstvy. Tepelná expozice může relaxovat zbytková napětí nebo změnit tvar. Povlakování, čištění, NDT a montáž mohou zavést další požadavky na teplotu, upnutí nebo povrch.

Rozměrový plán by proto měl uvádět, které operace probíhají před vstupním měřením, které probíhají mezi kuličkováním a konečným měřením a zda je povoleno pozdější rovnání nebo odebírání materiálu. Nepředpokládejte, že odmítnutý díl lze obnovit neformální dodatečnou operací.

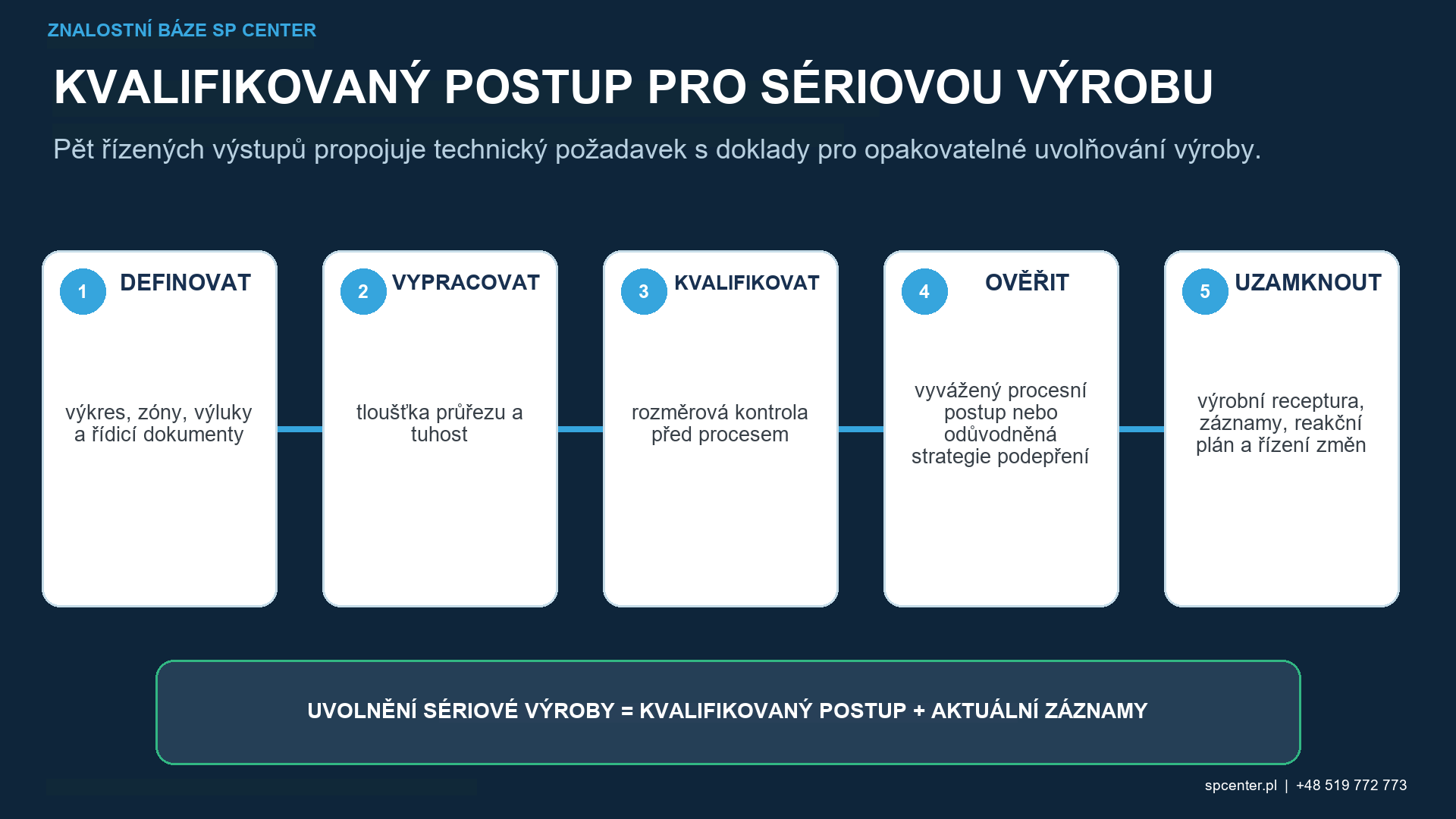

Obrázek 3. Kontrola výkresu, reprezentativní kvalifikace, sériové sledování a autorizovaná reakce chrání kritické tolerance.

Jak by mělo být kvalifikováno a kontrolováno riziko tolerance?

Fáze	Požadované doklady	Reakce na nepříznivý výsledek
Přezkoumání požadavků	Kritické znaky, volný nebo podepřený stav, vztažná základna, meze před kuličkováním a po něm, pořadí operací a pravomoc k měření	Pozastavení práce, pokud je vlastnictví tolerance nebo stav měření nejasný
Posouzení rizik	Materiál a tepelné zpracování, tuhost průřezu, historie zbytkového napětí, symetrie zpracování, masky a koncept upínacích přípravků	Eskalace tenkých, asymetrických, opravených nebo dříve narovnaných dílů
Kvalifikace	Reprezentativní díl v nejhorším případě, schválená procesní obálka, měření před a po, pokrytí a přijetí povrchu	Neschvalujte recepturu, která splňuje Almenovy normy, ale nesplňuje tolerance dílů.
Výroba	Konfigurace, média, intenzita, pokrytí, pohyb, zatížení, přerušení a rozměrové vzorkování.	Zadržte ovlivněné díly, když monitorovaný vstup nebo rozměrový trend opustí svůj limit.
Vyšetřování.	Kontrola měřicího systému, vstupního stavu, vyvážení expozice, upínacího přípravku, masky, média a sekvence.	Nepřidávejte rovnání, další kuličkování ani obrábění bez autorizace
Kontrola změn	Schválení a rekvalifikace zákazníkem nebo návrhem pro změny ovlivňující vyvážení deformací nebo měření.	Zabraňte neformální kompenzaci parametrů nebo nedokumentovanému přepracování.

Tabulka 3. Doklady o tolerancích dílů doplňují intenzitu proudu a pokrytí povrchu; nekopírují je.

Jak by se měla vyšetřovat rozměrová neshoda?

Nejprve zachovejte identitu dílu, příchozí hodnoty, záznamy o procesu, stav upínacího přípravku a masky, metodu a sekvenci měření. Potvrďte způsobilost přístroje, nastavení vztažného bodu, teplotu a čistotu. Poté porovnejte symetrii ošetření, médium, intenzitu, pokrytí, pohyb, přerušení a polohu zatížení s kvalifikovaným procesním postupem.

Nesnižujte bezprostředně intenzitu, nezmenšujte pokrytí, neprovádějte vyrovnávací kuličkování protilehlé strany ani součást nerovnejte či neobrábějte. Každý takový zásah může změnit únavové vlastnosti, stav povrchu nebo zbytková napětí a vyžaduje oprávnění stanovené smlouvou a systémem kvality.

Často kladené otázky

Může kuličkování změnit rozměry dílu?

Ano. Povrchové plastické napětí a redistribuce zbytkového napětí mohou způsobit prohnutí, zkroucení, změnu kruhovitosti nebo jiné deformace, zejména u tenkých, štíhlých, asymetrických nebo lokálně ošetřených dílů. Velikost a směr jsou specifické pro danou aplikaci.

Odstraňuje kuličkování materiál?

Řízené kuličkování není proces odstraňování materiálu. Vytváří prohlubně a mění texturu povrchu. Poškození, odlupování nebo eroze nejsou přijatelnou metodou kontroly rozměrů a vyžadují vyhodnocení.

Proč se může údaj průměru po kuličkování změnit?

Skutečná odezva průřezu, změna kruhovitosti, drsnost povrchu, zadržené médium, teplota a usazení kontaktní sondy mohou ovlivnit údaj. Metoda měření musí oddělit texturu povrchu od geometrie objemu.

Dokazuje vyhovující Almenova intenzita, že rozměry zůstanou v toleranci?

Ne. Almen ověřuje proud média pro kuličkování v rámci svého zkušebního uspořádání. Geometrie dílu, tuhost, vyváženost zpracování, upínací přípravek a předchozí zbytkové napětí určují deformaci součásti.

Může upínací přípravek zabránit deformaci?

Upínací přípravek může podporovat opakovatelnou prezentaci a omezovat pohyb během ošetření, ale omezení může uchovávat elastickou deformaci, která se objeví po uvolnění. Kvalifikované měření musí zahrnovat specifikovaný volný nebo omezený stav.

Je úmyslné ohýbání kuličkováním stejné jako běžné kuličkování?

Ne. Tváření kuličkováním záměrně využívá řízené nevyvážené plastické napětí k vytvoření tvaru. Běžné kuličkování se snaží o vylepšení povrchu a zároveň udržuje součást v rámci tolerancí výkresu.

Lze deformaci korigovat kuličkováním opačné strany?

Pouze autorizovaným a kvalifikovaným technickým postupem. Neformální vyrovnávací kuličkování protilehlé strany může změnit pokrytí, drsnost, zbytková napětí a únavovou odezvu a vytvořit nevyhovující historii procesu.

Co by mělo být zasláno k posouzení tolerance a rizika?

Zašlete aktuální výkres, materiál a tepelné zpracování, výrobní postup, mapu zpracování, kritické rozměry a vztažné body, stav kontroly s volným nebo omezeným průběhem, očekávaný struktura šarží a všechny příslušné specifikace.

Klíčové poznatky

Kuličkování může způsobit skutečnou změnu tvaru, zejména u dílů s odpovídajícím nebo asymetrickým ošetřením.
Povrchová textura může také změnit naměřenou hodnotu bez ekvivalentního objemového rozměrového růstu.
Almenova intenzita a pokrytí neprokazují tolerance součásti.
Upevnění upínacího prvku, masky a stav měření patří do kvalifikované konfigurace.
Kuličkování je záměrné vytváření tvaru, nikoli označení pro nekontrolované deformace.
Jakákoli oprava nebo změna procesu vyžaduje formální schválení a případně rekvalifikaci.
