Rozmerové zmeny po guľôčkovaní

Pochopte prehnutie, skrútenie, rovinnosť, kruhovitosť, vplyvy merania textúry povrchu, upnutie upínacieho prípravku, postupnosť procesu a kvalifikáciu tolerancií.

Guľôčkovanie môže ovplyvniť geometriu súčiastky, keď plasticky napätá povrchová vrstva nie je vyvážená prierezom alebo úpravou na iných povrchoch. Tenké, štíhle, asymetrické, lokálne ošetrené alebo predtým namáhané súčiastky sú najcitlivejšie, ale len z názvu procesu nemožno priradiť žiadnu univerzálnu rozmerovú toleranciu. Spoľahlivý postup definuje kritické rozmery a stav údajov, kvalifikuje skutočný vzor spracovania, kontroluje neistotu merania a stanovuje autorizovanú reakciu pred sériovou výrobou.

Obrázok 1. Povrchové plastické napätie obmedzené elastickým jadrom môže spôsobiť zakrivenie alebo deformáciu, keď nie je tuhosť spracovania a prierezu vyvážená.

Prečo môže guľôčkovanie zmeniť tvar dielu?

Každý náraz broku vytvorí malú priehlbinu a plasticky roztiahne materiál v blízkosti povrchu. Podkladový materiál túto vrstvu obmedzuje a vzniká pole zvyškových napätí. Ak je ovplyvnená vrstva v rovnováhe s tuhosťou súčiastky, merateľná zmena tvaru môže byť malá. Pri jednostrannom alebo miestnom ošetrení či nerovnomernom priereze však môže nerovnováha deformácií spôsobiť zakrivenie, priehyb, skrútenie alebo zmenu kruhovitosti.

Smer sa nedá bezpečne predpovedať sloganom. Predchádzajúce tvárnenie, obrábanie, tepelné spracovanie, rovnanie, brúsenie alebo zváranie môžu zanechať zvyškové napätie, ktoré sa počas neskorších operácií prerozdelí. Materiál, úsek, mapa ošetrenia, obmedzenie upínacích prípravkov, médiá, intenzita, pokrytie a postupnosť sa musia posudzovať spoločne.

Ktoré geometrie majú najvyššie riziko tolerancie?

Rizikový prvok	Možná reakcia	Kontrolná otázka
Tenký plech, pás alebo stena	Prehnutie, lokálne prehnutie, zvlnenie okraja alebo strata rovinnosti	Je expozícia vyvážená a je definovaná rovinnosť vo voľnom stave?
Dlhý štíhly hriadeľ alebo pás	Ohyb, prehnutie alebo skrútenie z asymetrického spracovania	Sú protiľahlé strany a obvodové dráhy vyvážené?
Jednostranné alebo lokálne spracovanie	Zakrivenie v smere závislom od postupu a okrajové účinky	Bola skutočná mapa spracovania znázornená v kvalifikácii?
Vrt, krúžok alebo tenký valcový prierez	Odozva na kruhovitosť, valcovitosť alebo priemer	Ako sú usporiadané vnútorné a vonkajšie expozície, masky a podpery?
Ostrý prechod hrúbky alebo hrana	Miestne prerozdelenie napätia, zavalkovanie hrany alebo poškodenie	Je pre daný prierez vhodné riadenie média, intenzity, uhla a hraníc?
Predtým namáhaný alebo narovnaný diel	Uvoľnenie alebo prerozdelenie zvyškového výrobného napätia	Je vstupný stav stabilný, merateľný a sledovateľný?

Tabuľka 1. Rozmerové riziko sa zvyšuje, keď je povrchové napätie veľké v porovnaní s tuhosťou prierezu alebo sa aplikuje asymetricky.

Je drsnosť povrchu to isté ako rozmerový rast?

Nie. Kontaktná sonda môže dosadnúť na vrcholy po nárazoch, do priehlbín alebo cez zmenenú textúru a ukázať inú hodnotu, aj keď je zmena objemového prierezu menšia. Optické metódy môžu odlišne reagovať na odrazivosť a miestny sklon. Ďalšiu chybu môžu spôsobiť voľné broky, prach, zvyšky povlaku alebo maskovacieho lepidla.

Plán merania musí uvádzať, či je rozmer výkresu spojený s funkčnou obálkou, spriemerovaným profilom, prispôsobenou geometriou alebo špecifickými referenčnými bodmi. Drsnosť povrchu a tvar sú samostatné charakteristiky, aj keď rovnaký cyklus guľôčkovania ovplyvňuje obe.

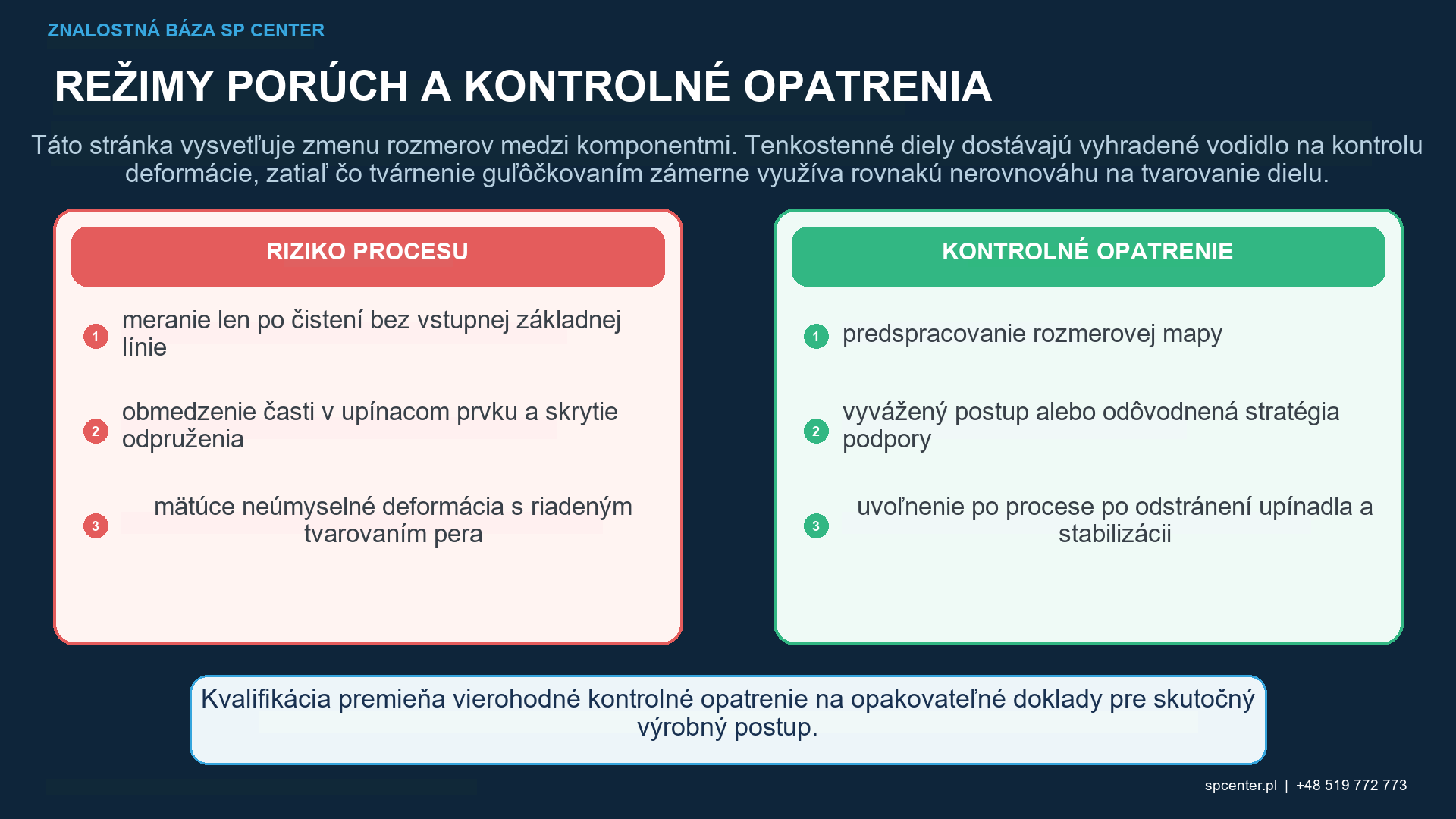

Obrázok 2. Platné porovnanie pred a po kontroluje referenčný bod, upevnenie, teplotu, čistotu, textúru povrchu a neistotu merania.

Ako by sa mali merať rozmery pred a po guľôčkovaní?

Merací prvok	Potrebná kontrola	Bežný chybný záver
Vzťažný bod a upevnenie	Použite rovnakú schválenú schému vzťažných bodov, oporné body, upínaciu silu a požiadavku na voľný stav	Sila upínania sa uvádza ako tvar súčiastky
Teplota	Stabilizujte súčiastku a nástroj a aplikujte definovanú kompenzáciu	Tepelná rozťažnosť sa nesprávne pripíše guľôčkovaniu
Stav povrchu	Odstráňte voľné médium a zvyšky; stanovte, či sa dotykové body dotýkajú textúry po guľôčkovaní.	Vrcholy drsnosti sa považujú za objemový rozmerový rast
Prístroj a neistota	Použite vhodné zariadenie, kalibrované štandardy a rozlíšenie zodpovedajúce tolerancii	Rozptyl merania sa interpretuje ako procesný posun
Časovanie	Stanovte fázu vstupného merania, merania po guľôčkovaní a prípadne merania po čistení alebo tepelnom pôsobení.	Neskoršia relaxácia napätia sa nesprávne pripíše iba cyklu guľôčkovania
Odber vzoriek a umiestnenie	Zmerajte rovnaké rezy, smery a polohy na reprezentatívnych častiach	Lokálny výsledok sa zovšeobecní na celý komponent

Tabuľka 2. Riadený merací systém zabraňuje tomu, aby sa tepelné, upínacie a povrchové účinky zamieňali s procesným deformáciou.

Medzi kritické charakteristiky môže patriť rovinnosť, priamosť, rovnobežnosť, profil, veľkosť otvoru, kruhovitosť, valcovitosť, hádzavosť hriadeľa, poloha otvoru alebo kontúra vo voľnom stave. Výkres a plán kontroly musia identifikovať požadovaný stav. Meranie flexibilného komponentu v upnutom stave a jeho prijatie vo voľnom stave nie je ekvivalentné.

Eliminuje maskovanie zmenu rozmerov?

Maskovanie chráni vylúčené povrchy a definuje hranice spracovania. Môže tiež zmeniť odraz, lokálny prístup a vyváženie exponovanej oblasti. Pevná maska alebo silná svorka môžu počas spracovania obmedzovať diel; deformácia sa môže objaviť po odstránení masky alebo upínacieho prípravku. Netesná alebo posunutá maska môže vytvoriť nezamýšľané lokálne pole napätia.

Identita masky, prekrytie, hrúbka, inštalácia, opotrebovanie a odstránenie patria do kvalifikovanej konfigurácie. Hranice úpravy v blízkosti tenkých hrán, otvorov a prechodov vyžadujú špecifické doklady o rozmeroch a pokrytí.

Ako ovplyvňujú médiá, intenzita a pokrytie riziko?

Väčšie alebo tvrdšie médiá, vyššia energia nárazu a dlhšia expozícia môžu zmeniť pole plastickej deformácie a textúru povrchu, ale odozva komponentu nie je riadená iba jednou premennou. Tvar média, uhol nárazu, tok, prístup, tvrdosť materiálu a geometria prierezu vzájomne pôsobia. Nadmerná expozícia nie je bezpečnou metódou na korekciu nekrytej zóny.

Almenova intenzita overuje prúd pod definovaným usporiadaním pásu a držiaka. Pokrytie overuje doklady o náraze na špecifikovanom povrchu dielu. Ani jeden z výsledkov sám o sebe nepredpovedá rozmerovú odozvu komponentu. Merania reprezentatívnych dielov sú samostatnou úrovňou dokladov.

Aký je rozdiel medzi nežiaducou deformáciou a tvárnením guľôčkovaním?

Tvárnenie guľôčkovaním zámerne vytvára riadené zakrivenie pomocou nevyváženého vzoru guľôčkovania. Ide o tvárniaci proces s vlastným vývojom, riadením tvaru a postupom akceptácie. Deformácia pri bežnom guľôčkovaní je neúmyselnou zmenou v rámci rozmerových tolerancií a treba jej predchádzať alebo ju riadiť.

Označenie neúmyselnej deformácie za tvárnenie guľôčkovaním ju neurobí prijateľnou. Program tvárnenia guľôčkovaním sa naopak nesmie považovať za bežné guľôčkovanie riadené iba pokrytím. Líšia sa oprávnenie výkresovej autority, zariadenie, procesný plán, merania aj schválenia.

Kde by malo byť guľôčkovanie umiestnené vo výrobnom postupe?

Konečný sled závisí od výkresu a rozhodujúcich špecifikácií. Obrábanie alebo brúsenie po guľôčkovaní môže odstrániť časť ovplyvnenej vrstvy. Tepelná expozícia môže relaxovať zvyškové napätia alebo zmeniť tvar. Povlakovanie, čistenie, NDT a montáž môžu zaviesť ďalšie požiadavky na teplotu, upnutie alebo povrch.

Rozmerový plán by preto mal uvádzať, ktoré operácie sa vykonávajú pred vstupným meraním, ktoré sa vykonávajú medzi guľôčkovaním a konečným meraním a či je povolené neskoršie narovnanie alebo odstránenie materiálu. Nepredpokladajte, že zamietnutý diel sa dá obnoviť neformálnou dodatočnou operáciou.

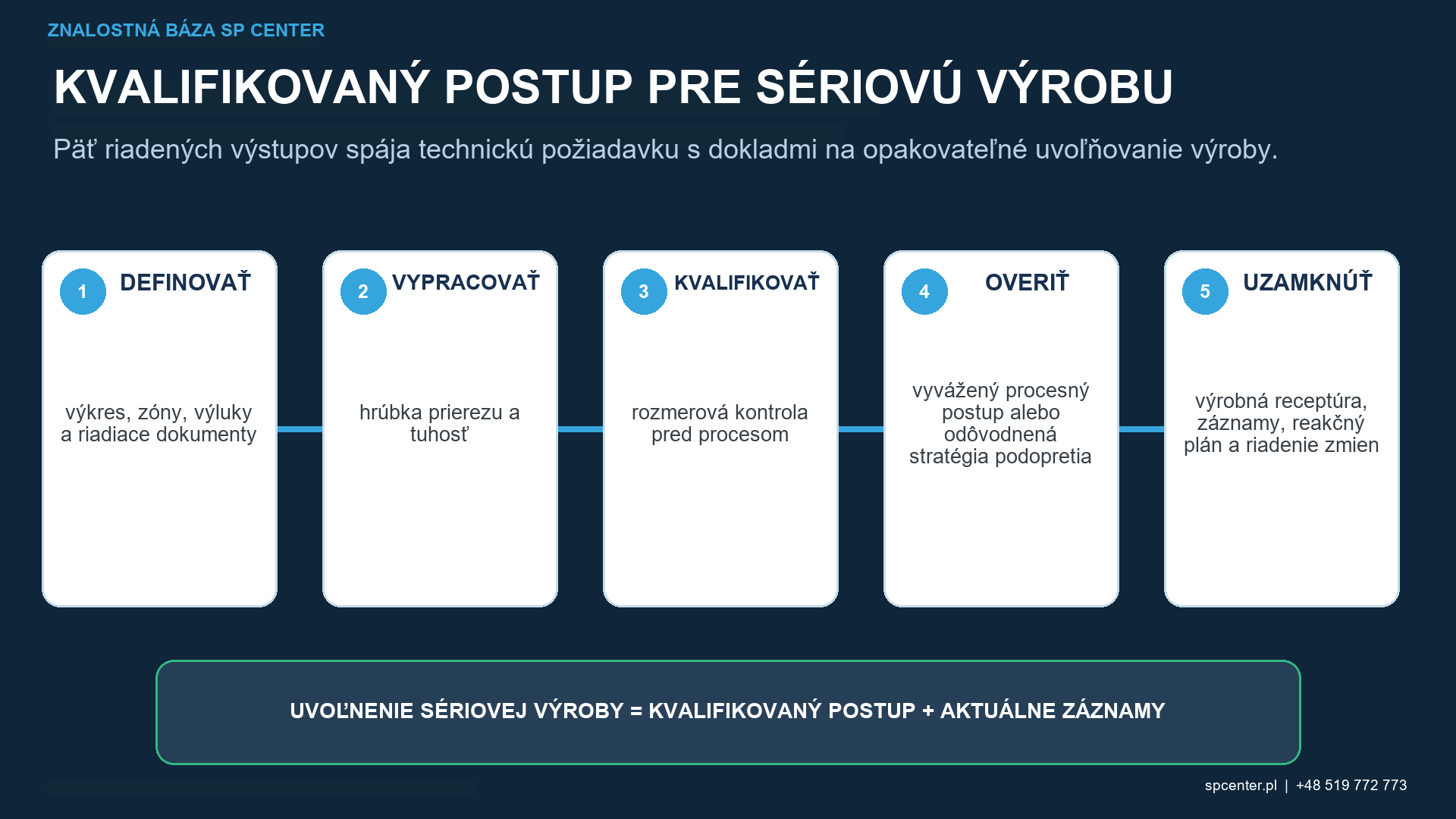

Obrázok 3. Kontrola výkresu, reprezentatívna kvalifikácia, sériové monitorovanie a autorizovaná reakcia chránia kritické tolerancie.

Ako by sa malo kvalifikovať a kontrolovať riziko tolerancie?

Fáza	Požadované doklady	Reakcia na nepriaznivý výsledok
Preskúmanie požiadaviek	Kritické znaky, voľný alebo podopretý stav, vzťažná základňa, medze pred guľôčkovaním a po ňom, poradie operácií a právomoc na meranie	Pozastavenie práce, ak je vlastníctvo tolerancie alebo stav merania nejasné
Posúdenie rizika	Materiál a tepelné spracovanie, tuhosť prierezu, história zvyškového napätia, symetria spracovania, masky a koncept upínacích prípravkov	Eskalácia tenkých, asymetrických, opravených alebo predtým narovnaných dielov
Kvalifikácia	Reprezentatívny diel v najhoršom prípade, schválená procesná krivka, merania pred a po, pokrytie a akceptácia povrchu	Neschvaľujte receptúru, ktorá spĺňa Almenove normy, ale nespĺňa tolerancie dielov
Výroba	Konfigurácia, médium, intenzita, pokrytie, pohyb, zaťaženie, prerušenia a rozmerové vzorkovanie	Zadržte postihnuté diely, keď monitorovaný vstup alebo rozmerový trend prekročí svoj limit
Vyšetrovanie	Kontrola meracieho systému, vstupného stavu, vyváženia expozície, upínacieho prípravku, masky, média a postupnosti	Nepridávajte narovnanie, ďalšie guľôčkovanie ani obrábanie bez autorizácie
Kontrola zmien	Schválenie a rekvalifikácia zákazníka alebo návrhu pre zmeny ovplyvňujúce vyváženie deformácie alebo meranie	Zabráňte neformálnej kompenzácii parametrov alebo nezdokumentovanému prepracovaniu

Tabuľka 3. Doklady o tolerancii dielov dopĺňajú intenzitu prúdu a pokrytie povrchu; nekopírujú ich.

Ako by sa mala skúmať rozmerová nezhoda?

Najprv zachovajte identitu dielu, prichádzajúce údaje, záznamy o procese, stav upínacieho prípravku a masky, metódu a postupnosť merania. Potvrďte spôsobilosť prístroja, nastavenie vzťažného bodu, teplotu a čistotu. Potom porovnajte symetriu spracovania, médium, intenzitu, pokrytie, pohyb, prerušenia a polohu zaťaženia s kvalifikovaným procesným postupom.

Neznižujte bezprostredne intenzitu, nezmenšujte pokrytie, nevykonávajte vyrovnávacie guľôčkovanie protiľahlej strany ani súčiastku nenarovnávajte či neobrábajte. Každý takýto zásah môže zmeniť únavové vlastnosti, stav povrchu alebo zvyškové napätia a vyžaduje oprávnenie stanovené zmluvou a systémom kvality.

Často kladené otázky

Môže guľôčkovanie zmeniť rozmery dielu?

Áno. Povrchové plastické napätie a redistribúcia zvyškového napätia môžu spôsobiť prehnutie, skrútenie, zmenu kruhovitosti alebo iné deformácie, najmä v tenkých, štíhlych, asymetrických alebo lokálne ošetrených dieloch. Veľkosť a smer sú špecifické pre danú aplikáciu.

Odstraňuje guľôčkovanie materiál?

Riadené guľôčkovanie nie je proces odoberania materiálu. Vytvára preliačiny a mení textúru povrchu. Poškodenie, odlupovanie alebo erózia nie sú prijateľnou metódou kontroly rozmerov a vyžadujú si vyhodnotenie.

Prečo sa môže údaj o priemere po guľôčkovaní zmeniť?

Skutočná odozva prierezu, zmena kruhovitosti, drsnosť povrchu, zadržané médiá, teplota a uloženie kontaktnej sondy môžu ovplyvniť údaj. Metóda merania musí oddeliť textúru povrchu od geometrie objemu.

Dokazuje zodpovedajúca Almenova intenzita, že rozmery zostanú v rámci tolerancie?

Nie. Almen overuje prúd guľôčkovania v rámci svojho testovacieho usporiadania. Geometria dielu, tuhosť, vyváženosť spracovania, upínací prípravok a predchádzajúce zvyškové napätie riadia deformáciu komponentu.

Môže upínací prípravok zabrániť deformácii?

Upínací prípravok môže podporovať opakovateľnú prezentáciu a obmedzovať pohyb počas spracovania, ale zaistenie môže udržať elastickú deformáciu, ktorá sa objaví po uvoľnení. Kvalifikované meranie musí zahŕňať špecifikovaný voľný alebo zaistený stav.

Je zámerné ohýbanie guľôčkovaním to isté ako bežné guľôčkovanie?

Nie. Tvarovanie guľôčkovaním zámerne využíva kontrolované nevyvážené plastické napätie na vytvorenie tvaru. Bežné guľôčkovanie sa snaží o vylepšenie povrchu a zároveň udržiava súčiastku v rámci tolerancií výkresu.

Dá sa deformácia opraviť guľôčkovaním opačnej strany?

Iba autorizovaným a kvalifikovaným technickým postupom. Neformálne vyrovnávacie guľôčkovanie protiľahlej strany môže zmeniť pokrytie, drsnosť, zvyškové napätia a únavovú odozvu a vytvoriť nevyhovujúcu históriu procesu.

Čo by sa malo poslať na kontrolu tolerancie a rizika?

Pošlite aktuálny výkres, materiál a tepelné spracovanie, postup výroby, mapu spracovania, kritické rozmery a vzťažné body, stav voľnej alebo obmedzenej kontroly, očakávaný štruktúra dávok a všetky príslušné špecifikácie.

Kľúčové poznatky

Guľôčkovanie môže spôsobiť skutočnú zmenu tvaru, najmä u vyhovujúcich alebo asymetricky ošetrených dielov.
Povrchová textúra môže tiež zmeniť nameranú hodnotu bez ekvivalentného objemového rozmerového rastu.
Almenova intenzita a pokrytie nepreukazujú tolerancie komponentu.
Obmedzenie upínacieho prípravku, masky a stav merania patria do kvalifikovanej konfigurácie.
Tvárnenie guľôčkovaním je zámerné vytvorenie tvaru, nie označenie pre nekontrolovanú deformáciu.
Akákoľvek oprava alebo zmena procesu vyžaduje formálne schválenie a prípadne rekvalifikáciu.
