Maßänderungen nach dem Verfestigungsstrahlen: Einfluss auf Bauteiltoleranzen

Biegung, Verwindung, Ebenheit, Rundheit, Rauheitseinfluss auf Messungen, Vorrichtungseinspannung, Fertigungsfolge und Toleranzqualifizierung verstehen

Verfestigungsstrahlen kann die Bauteilgeometrie beeinflussen, wenn die plastisch gedehnte Oberflächenschicht durch Querschnitt oder Bearbeitung weiterer Flächen nicht ausgeglichen wird. Dünne, schlanke, asymmetrische, örtlich behandelte oder bereits eigenspannungsbehaftete Teile sind besonders empfindlich. Eine allgemeingültige Maßzugabe lässt sich aus dem Verfahrensnamen nicht ableiten. Ein belastbarer Fertigungsweg definiert kritische Maße und Bezugszustand, qualifiziert den tatsächlichen Bearbeitungsplan, beherrscht die Messunsicherheit und legt vor Serienbeginn eine autorisierte Reaktion fest.

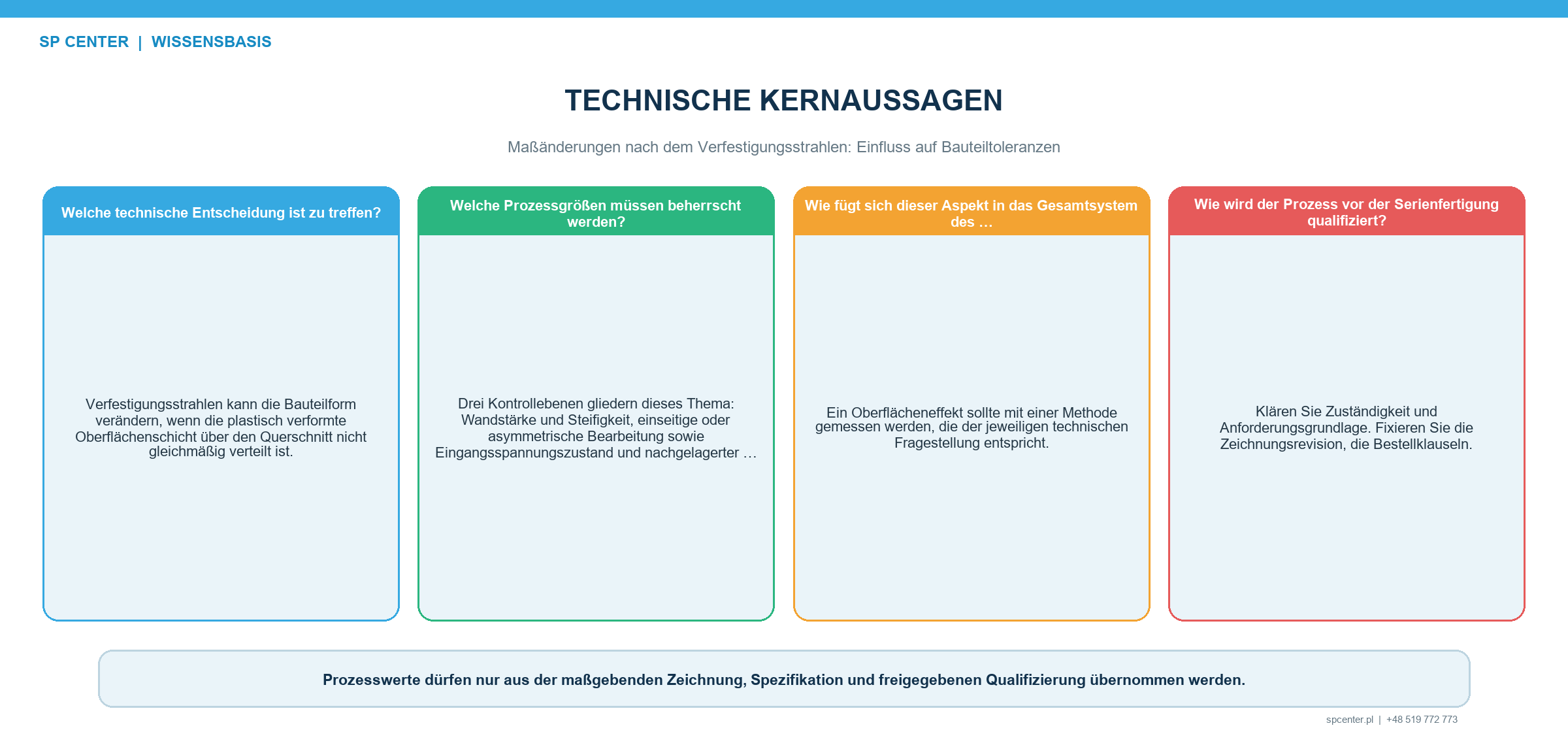

Abbildung 1. Wird die plastische Oberflächendehnung durch den elastischen Kern nicht ausgewogen, können bei ungleicher Beaufschlagung und geringer Querschnittssteifigkeit Krümmung oder Verzug entstehen.

Warum kann Verfestigungsstrahlen die Bauteilform verändern?

Jeder Partikeleinschlag erzeugt eine kleine Vertiefung und dehnt oberflächennahen Werkstoff plastisch. Der darunterliegende Werkstoff behindert diese Schicht und es entsteht ein Eigenspannungsfeld. Sind Schichtwirkung und Bauteilsteifigkeit ausgewogen, kann die messbare Formänderung klein bleiben. Bei einseitiger, örtlicher oder an ungleichmäßigem Querschnitt ausgeführter Bearbeitung kann die Dehnungsbalance Krümmung, Biegung, Verwindung oder Rundheitsänderung hervorrufen.

Die Richtung lässt sich nicht sicher durch eine Faustformel bestimmen. Umformen, Zerspanen, Wärmebehandeln, Richten, Schleifen oder Schweißen können Fertigungseigenspannungen hinterlassen, die sich in späteren Schritten umlagern. Werkstoff, Querschnitt, Bearbeitungsplan, Einspannung, Strahlmittel, Intensität, Bedeckungsgrad und Fertigungsfolge sind gemeinsam zu bewerten.

Welche Geometrien besitzen ein erhöhtes Toleranzrisiko?

Risikomerkmal	Mögliche Reaktion	Prüffrage
Dünnes Blech, Steg oder Wand	Durchbiegung, örtliches Beulen, Aufrollen der Kante oder Ebenheitsverlust	Ist die Beaufschlagung ausgewogen und die Ebenheit im freien Zustand definiert?
Lange schlanke Welle oder Leiste	Biegung, Rundlaufabweichung oder Verwindung durch asymmetrische Bearbeitung	Sind gegenüberliegende Seiten und Umfangsbahnen ausgewogen?
Einseitige oder örtliche Bearbeitung	Krümmung in verfahrensabhängiger Richtung und Randeffekte	Wurde der tatsächliche Bearbeitungsplan in der Qualifizierung repräsentiert?
Bohrung, Ring oder dünner Zylinder	Änderung von Rundheit, Zylindrizität oder Durchmesser	Wie sind Innen- und Außenbeaufschlagung, Masken und Abstützungen angeordnet?
Scharfer Querschnittsübergang oder Kante	Örtliche Spannungsumlagerung, Kantenverformung oder Schaden	Sind Strahlmittel, Intensität, Winkel und Beherrschung der Bearbeitungsgrenze für den Querschnitt geeignet?
Vorgespanntes oder gerichtetes Bauteil	Freisetzung oder Umlagerung von Fertigungseigenspannungen	Ist der Eingangszustand stabil, gemessen und rückverfolgbar?

Tabelle 1. Das Maßrisiko steigt, wenn die Oberflächendehnung im Verhältnis zur Querschnittssteifigkeit groß oder asymmetrisch ist.

Ist Oberflächenrauheit dasselbe wie Maßzunahme?

Nein. Ein Tastkopf kann auf Einschlagsspitzen, in Tälern oder über einer veränderten Textur aufliegen und einen anderen Wert anzeigen, obwohl die tatsächliche Form- oder Größenänderung des Grundkörpers kleiner ist. Optische Verfahren reagieren anders auf Reflexion und örtliche Neigung. Loses Strahlmittel, Staub, Beschichtungsreste oder Maskenklebstoff können zusätzliche Fehler verursachen.

Der Messplan muss festlegen, ob sich das Zeichnungsmaß auf Funktionshülle, gemitteltes Profil, eingepasste Geometrie oder bestimmte Bezugspunkte bezieht. Oberflächenrauheit und Form sind getrennte Merkmale, auch wenn derselbe Strahlzyklus beide beeinflusst.

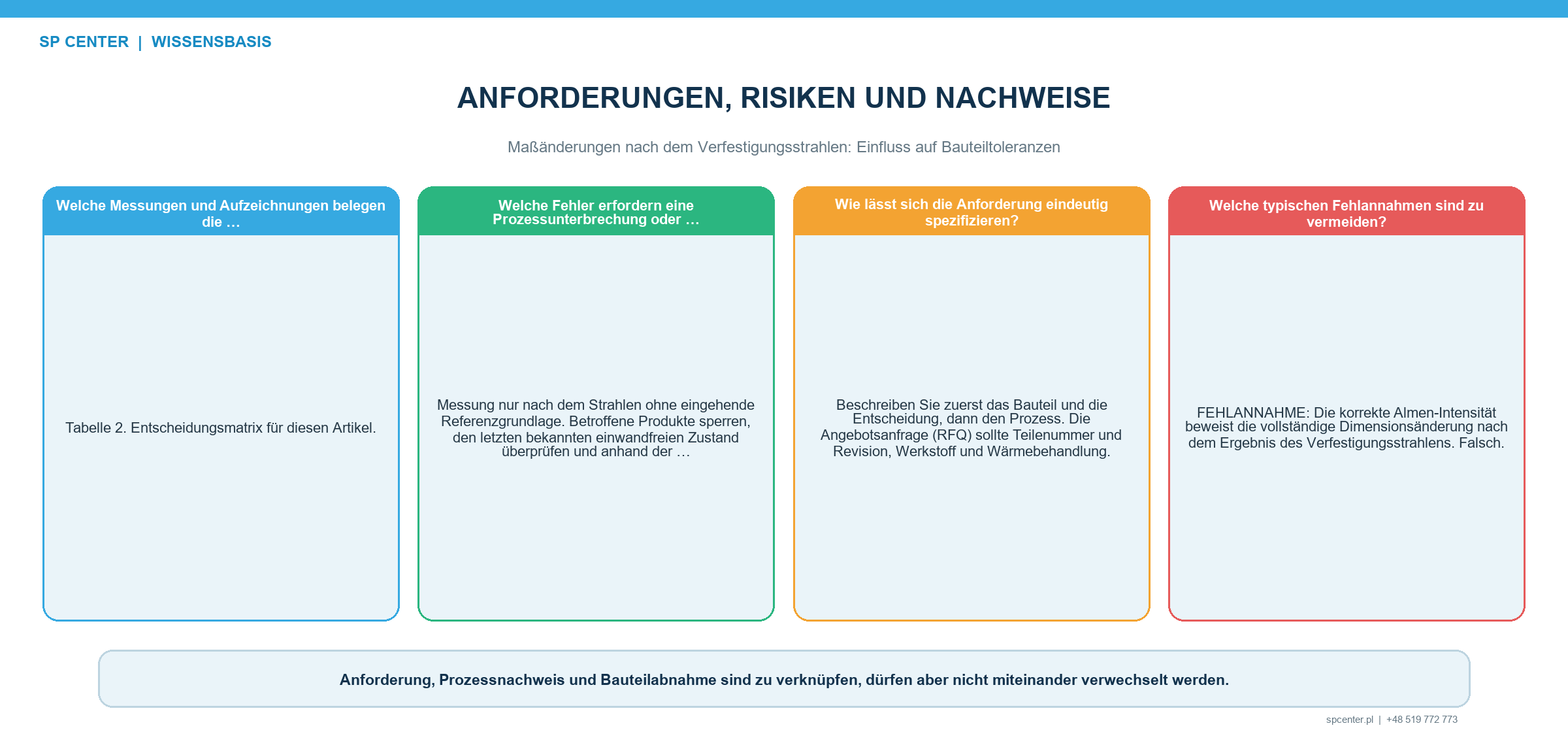

Abbildung 2. Ein belastbarer Vorher-Nachher-Vergleich beherrscht Bezugssystem, Einspannung, Temperatur, Sauberkeit, Oberflächentextur und Messunsicherheit.

Wie werden Maße vor und nach dem Strahlen belastbar verglichen?

Messelement	Erforderliche Beherrschung	Häufiger Fehlschluss
Bezug und Einspannung	Dasselbe freigegebene Bezugssystem, Auflagepunkte, Spannkraft und dieselbe Forderung an den freien Zustand verwenden	Vorrichtungskraft wird als Bauteilform ausgewiesen
Temperatur	Bauteil und Messmittel temperieren und definierte Kompensation anwenden	Wärmeausdehnung wird dem Strahlen zugerechnet
Oberflächenzustand	Loses Strahlmittel und Rückstände entfernen; Berührung der Messpunkte mit der Einschlagstextur definieren	Rauheitsspitzen gelten als geometrische Größenänderung des Grundkörpers
Messmittel und Unsicherheit	Fähige Messmittel, kalibrierte Normale und zur Toleranz passende Auflösung verwenden	Messstreuung wird als Prozessdrift interpretiert
Messzeitpunkt	Eingangs-, Nachstrahl- sowie gegebenenfalls Nachreinigungs- oder Nachwärmestufe definieren	Spätere Spannungsrelaxation wird allein dem Strahlzyklus zugerechnet
Stichprobe und Messort	Dieselben Querschnitte, Richtungen und Positionen an repräsentativen Bauteilen messen	Ein örtlicher Wert wird auf das gesamte Bauteil übertragen

Tabelle 2. Ein beherrschtes Messsystem verhindert, dass Temperatur-, Vorrichtungs- oder Oberflächeneinflüsse mit Prozessverzug verwechselt werden.

Kritische Merkmale können Ebenheit, Geradheit, Parallelität, Profil, Bohrungsdurchmesser, Rundheit, Zylindrizität, Rundlauf, Lochposition oder Kontur im freien Zustand sein. Zeichnung und Prüfplan müssen den geforderten Zustand benennen. Ein flexibles Teil eingespannt zu messen und im freien Zustand abzunehmen ist nicht gleichwertig.

Verhindert Maskierung jede Maßänderung?

Maskierung schützt Ausschlussflächen und definiert Bearbeitungsgrenzen. Sie verändert zugleich Rückprall, örtliche Zugänglichkeit und die Balance frei liegender Flächen. Eine starre Maske oder starke Einspannung kann das Teil während der Bearbeitung halten; eine Verformung kann erst nach dem Entfernen sichtbar werden. Eine undichte oder verschobene Maske kann ein unbeabsichtigtes örtliches Dehnungsfeld erzeugen.

Maskenidentität, Überdeckung, Dicke, Montage, Verschleiß und Entfernung gehören zur qualifizierten Konfiguration. Grenzen nahe dünnen Kanten, Bohrungen und Übergängen benötigen spezifische Maß- und Bedeckungsgradnachweise.

Wie beeinflussen Strahlmittel, Intensität und Bedeckungsgrad das Risiko?

Größeres oder härteres Strahlmittel, höhere Einschlagsenergie und längere Beaufschlagung können plastische Dehnung und Oberflächentextur verändern. Die Bauteilreaktion wird jedoch nicht von einer einzigen Größe bestimmt. Strahlmittelform, Auftreffwinkel, Durchsatz, Zugänglichkeit, Werkstoffhärte und Querschnitt wirken zusammen. Übermäßige Beaufschlagung ist kein sicherer Weg, um eine unbehandelte Stelle zu korrigieren.

Die Almen-Intensität verifiziert den Strahl an der festgelegten Prüfstreifen- und Halteranordnung. Der Bedeckungsgrad belegt Einschlagsspuren auf der festgelegten Bauteilfläche. Keines der Ergebnisse sagt allein die Maßreaktion voraus. Repräsentative Bauteilmessungen bilden eine eigene Nachweisebene.

Worin unterscheiden sich Verzug und Kugelstrahlumformen?

Kugelstrahlumformen erzeugt gezielt eine kontrollierte Krümmung durch eine unausgewogene Beaufschlagung. Es ist ein Umformverfahren mit eigenem Entwicklungs-, Formlenkungs- und Abnahmeweg. Verzug beim gewöhnlichen Verfestigungsstrahlen ist eine unbeabsichtigte Toleranzreaktion und muss verhindert oder beherrscht werden.

Unbeabsichtigte Verformung als Kugelstrahlumformen zu bezeichnen, macht sie nicht zulässig. Umgekehrt darf ein Umformprogramm nicht wie gewöhnliches Strahlen mit bloßer Bedeckungsgradabnahme behandelt werden. Zeichnungsbefugnis, Anlage, Prozessplan, Messungen und Freigaben unterscheiden sich.

Wo gehört Verfestigungsstrahlen in die Fertigungsfolge?

Die endgültige Reihenfolge hängt von Zeichnung und maßgebenden Spezifikationen ab. Zerspanen oder Schleifen nach dem Strahlen kann einen Teil der beeinflussten Schicht entfernen. Wärmeeinwirkung kann Eigenspannungen entspannen oder die Form ändern. Beschichten, Reinigen, zerstörungsfreie Prüfung und Montage können zusätzliche Temperatur-, Einspannungs- oder Oberflächenanforderungen einführen.

Der Maßplan sollte deshalb festlegen, welche Operationen vor der Eingangsmessung stattfinden, welche zwischen Strahlen und Endmessung liegen und ob späteres Richten oder Materialabtrag autorisiert ist. Es darf nicht angenommen werden, dass ein abgewiesenes Teil durch einen informellen Zusatzschritt wiederhergestellt werden kann.

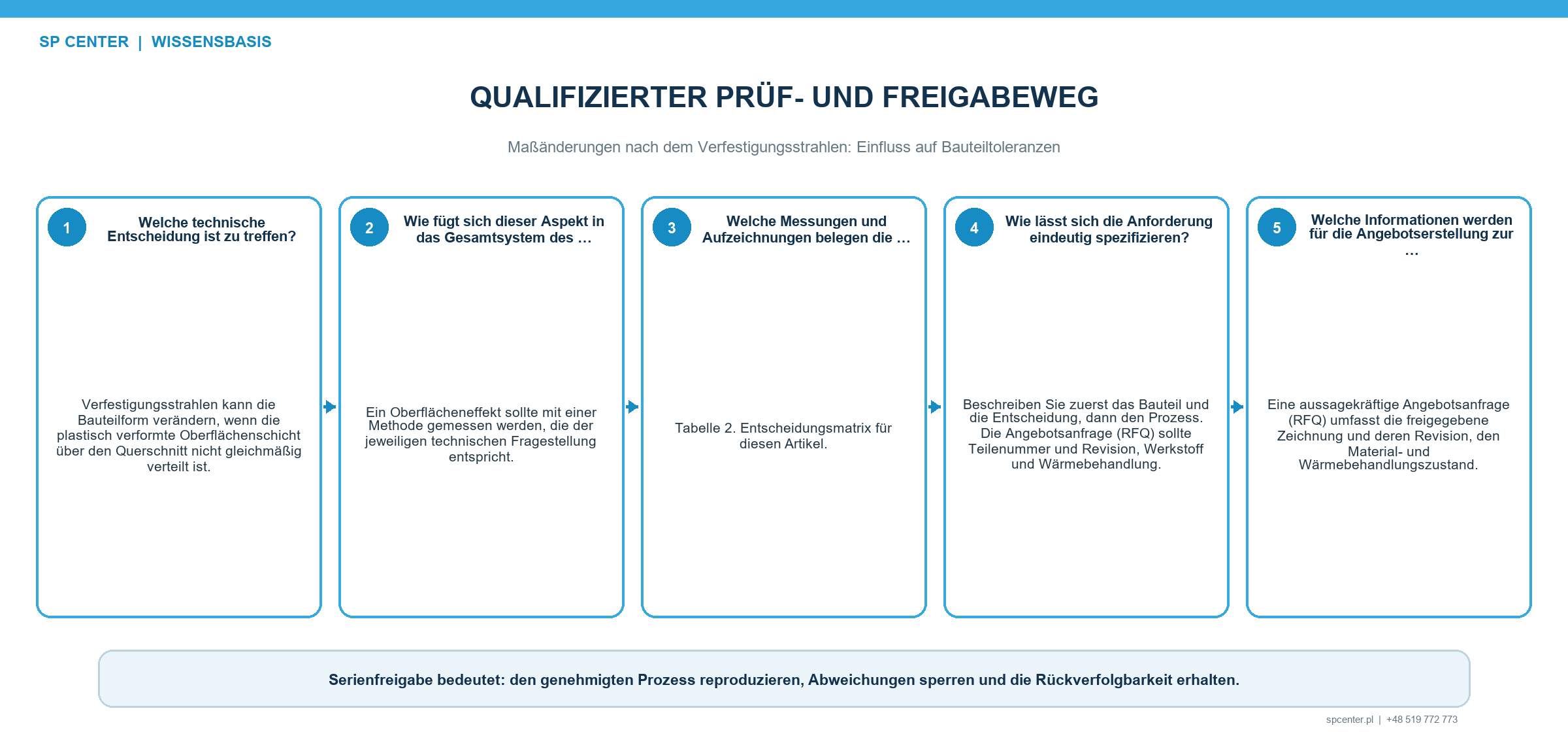

Abbildung 3. Zeichnungsprüfung, repräsentative Qualifizierung, Serienüberwachung und autorisierte Reaktion schützen kritische Toleranzen.

Wie wird das Toleranzrisiko qualifiziert und beherrscht?

Stufe	Geforderter Nachweis	Reaktion auf nachteiliges Ergebnis
Anforderungsprüfung	Kritische Merkmale, freier oder eingespannter Zustand, Bezüge, Maßgrenzen vor und nach dem Strahlen, Reihenfolge und verantwortliche Freigabestelle	Arbeit aussetzen, wenn Verantwortung für Toleranz oder Messzustand unklar ist
Risikobewertung	Werkstoff und Wärmebehandlung, Querschnittssteifigkeit, Eigenspannungshistorie, Bearbeitungssymmetrie, Masken und Vorrichtungskonzept	Dünne, asymmetrische, reparierte oder zuvor gerichtete Teile eskalieren
Qualifizierung	Repräsentatives ungünstigstes Bauteil, freigegebener Prozessbereich, Vorher-Nachher-Messungen, Bedeckungsgrad und Oberflächenabnahme	Keinen Parametersatz freigeben, der Almen erfüllt, aber Bauteiltoleranzen verletzt
Serie	Konfiguration, Strahlmittel, Intensität, Bedeckungsgrad, Bewegung, Beladung, Unterbrechungen und stichprobenartige Maßprüfung	Betroffene Teile eingrenzen, wenn eine überwachte Prozessgröße oder der Maßtrend die Grenze verlässt
Untersuchung	Messsystem, Eingangszustand, Symmetrie der Beaufschlagung, Vorrichtung, Maske, Strahlmittel und Fertigungsfolge prüfen	Kein Richten, zusätzliches Strahlen oder Bearbeiten ohne Befugnis
Änderungslenkung	Kunden- oder Konstruktionsfreigabe und Requalifizierung bei Änderungen der Dehnungsbalance oder Messung	Informelle Parameterkompensation und nicht dokumentierte Nacharbeit verhindern

Tabelle 3. Bauteiltoleranznachweise ergänzen Strahlintensität und Bedeckungsgrad; sie ersetzen oder duplizieren diese nicht.

Wie wird eine Maßabweichung untersucht?

Zunächst sind Bauteilidentität, Eingangsmesswerte, Prozessaufzeichnungen, Vorrichtungs- und Maskenstatus, Messverfahren und Fertigungsfolge zu sichern. Anschließend werden Messmittelfähigkeit, Bezugsausrichtung, Temperatur und Sauberkeit bestätigt. Dann werden Symmetrie der Beaufschlagung, Strahlmittel, Intensität, Bedeckungsgrad, Bewegung, Unterbrechungen und Beladeposition mit dem qualifizierten Fertigungsweg verglichen.

Intensität oder Bedeckungsgrad dürfen nicht sofort gesenkt und Gegenseite, Richten oder Materialabtrag nicht informell ergänzt werden. Jede Maßnahme kann Ermüdungsverhalten, Oberfläche oder Eigenspannungen verändern und benötigt die im Vertrag und Qualitätssystem festgelegte Befugnis.

Häufig gestellte Fragen

Kann Verfestigungsstrahlen Bauteilmaße verändern?

Ja. Plastische Oberflächendehnung und Eigenspannungsumlagerung können Biegung, Verwindung, Rundheitsänderung oder anderen Verzug erzeugen, besonders bei dünnen, schlanken, asymmetrischen oder örtlich behandelten Teilen. Betrag und Richtung sind anwendungsspezifisch.

Wird beim Verfestigungsstrahlen Material abgetragen?

Gelenktes Verfestigungsstrahlen ist kein Materialabtragsverfahren. Es erzeugt Vertiefungen und verändert die Oberflächentextur. Schaden, Abplatzung oder Erosion ist keine zulässige Maßregelung und muss bewertet werden.

Warum kann sich eine Durchmessermessung nach dem Strahlen ändern?

Tatsächliche Querschnittsreaktion, Rundheitsänderung, Oberflächenrauheit, Strahlmittelrückstände, Temperatur und Sitz eines Tastkopfs können den Messwert beeinflussen. Das Messverfahren muss Textur von Volumengeometrie trennen.

Belegt eine konforme Almen-Intensität die Maßhaltigkeit?

Nein. Almen verifiziert den Strahl an der Prüfanordnung. Bauteilgeometrie, Steifigkeit, Bearbeitungsbalance, Vorrichtung und vorherige Eigenspannungen bestimmen den Verzug des Bauteils.

Kann eine Vorrichtung Verzug verhindern?

Eine Vorrichtung kann die Bauteilausrichtung reproduzieren und Bewegung während der Bearbeitung begrenzen. Die Einspannung kann jedoch elastische Verformung speichern, die nach dem Lösen sichtbar wird. Die qualifizierte Messung muss den geforderten freien oder eingespannten Zustand berücksichtigen.

Ist absichtliches Biegen durch Strahlen gewöhnliches Verfestigungsstrahlen?

Nein. Kugelstrahlumformen nutzt bewusst eine ungleichmäßige plastische Dehnung zur Formgebung. Gewöhnliches Verfestigungsstrahlen soll die Oberfläche verbessern und das Bauteil innerhalb der Zeichnungstoleranzen halten.

Darf Verzug durch Strahlen der Gegenseite ausgeglichen werden?

Nur über einen autorisierten und qualifizierten technischen Fertigungsweg. Informelles Gegenstrahlen kann Bedeckungsgrad, Rauheit, Eigenspannung und Ermüdungsverhalten verändern und eine nichtkonforme Prozesshistorie erzeugen.

Welche Unterlagen werden für eine Toleranzrisikoprüfung benötigt?

Benötigt werden aktuelle Zeichnung, Werkstoff und Wärmebehandlung, Fertigungsfolge, Bearbeitungsplan, kritische Maße und Bezüge, freier oder eingespannter Prüfzustand, Losstruktur und alle anwendbaren Spezifikationen.

Die wichtigsten Punkte

Verfestigungsstrahlen kann echten Verzug erzeugen, besonders an nachgiebigen oder asymmetrisch bearbeiteten Teilen.
Oberflächentextur kann einen Messwert auch ohne gleich große Volumenänderung beeinflussen.
Almen-Intensität und Bedeckungsgrad belegen keine Bauteiltoleranzen.
Vorrichtungseinspannung, Masken und Messzustand gehören zur qualifizierten Konfiguration.
Kugelstrahlumformen ist gezielte Formgebung und kein Begriff für ungelenkten Verzug.
Jede Korrektur oder Prozessänderung benötigt formale Befugnis und gegebenenfalls Requalifizierung.
