Verfestigungsstrahlen dünnwandiger Bauteile: Verzug beherrschen und qualifizieren

Asymmetrische plastische Dehnung, Eingangseigenspannung, Vorrichtungszwang und Messzustand beherrschen, bevor ein nachgiebiges Bauteil sein Maßfenster verlässt

Dünnwandige Bauteile lassen sich erfolgreich verfestigungsstrahlen, doch ihr nutzbares Prozessfenster ist häufig enger als bei steifen Bauteilen. Oberflächennahe plastische Dehnung und Eigenspannung können einen nachgiebigen Querschnitt biegen, verdrehen oder örtlich ausbeulen. Die Verzugslenkung ist deshalb Teil der Prozessqualifizierung: Sie beginnt mit Eingangsform und Eingangseigenspannung, umfasst Behandlungsplanung und Ausspannen und endet mit der Maß- und Oberflächenabnahme im freien Zustand.

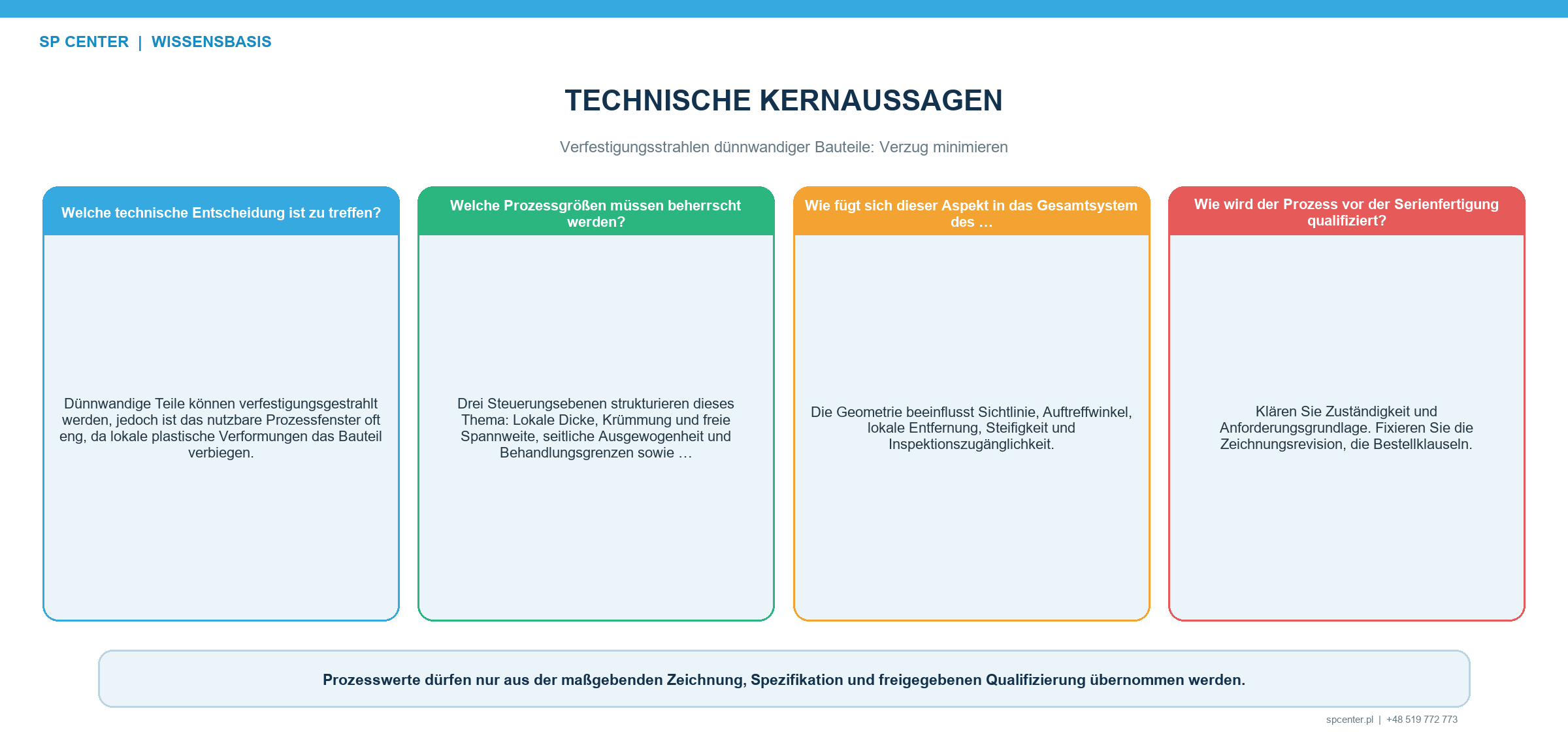

Warum verzieht sich ein dünner Querschnitt beim Verfestigungsstrahlen?

Jeder Aufprall dehnt einen kleinen Oberflächenbereich plastisch. Der darunterliegende Werkstoff behindert diese Dehnung, wodurch ein im Gleichgewicht stehendes Eigenspannungsfeld entsteht. Unterscheiden sich beeinflusste Schicht oder Exposition über der Wanddicke oder Fläche, erzeugt die Dehnungsdifferenz Krümmung oder Torsion.

Dünnwandigkeit ist eine strukturelle Beschreibung und keine feste Wanddicke. Eine verrippte Platte, Schaufelkante, ein Rohr, eine Membran und eine ausgefräste Tasche besitzen auch bei gleicher Nennwanddicke unterschiedliche Steifigkeit. Örtliche Übergänge und freie Spannweiten können die Reaktion bestimmen.

Risikotreiber	Bedeutung	Erforderliche Daten vor Versuchen
Wanddicke und Steifigkeit	Die gestrahlte Schicht nimmt einen größeren Anteil des tragenden Querschnitts ein und beeinflusst die Form stärker	Wanddickenkarte, freie Spannweiten, Querschnittsübergänge, Rippen, Kanten und lokale Krümmung
Einseitige oder ungleichmäßige Behandlung	Unterschiedliche plastische Dehnung in der Fläche erzeugt Biegung, Torsion oder lokale Welligkeit	Behandlungsplan, Zugangsrichtungen, Überlappung, Start- und Stoppzonen sowie Zustand der Gegenseite
Eigenspannung im Eingangszustand	Zerspanung, Umformung, Schweißen oder Wärmebehandlung können sich entspannen und mit der Strahleigenspannung überlagern	Fertigungsfolge, Spannungsarmzustand und Geometrie im freien Zustand vor dem Strahlen
Vorrichtungszwang	Eine Klemmung kann Bewegung während des Aufpralls unterdrücken, aber elastische Rückfederung speichern oder Kontaktspuren erzeugen	Auflage- und Spannplan, Drehmoment oder Kraft, Wiederholbarkeit, geschützte Flächen und Ausspannfolge
Werkstoff und Oberfläche	Streckgrenze, Verfestigung, Anisotropie, Beschichtung oder Vorschädigung verändern die plastische Reaktion	Sorte, Wärmebehandlung, Orientierung, Härte, Ausgangsrauheit und Fehlergrenzen

Tabelle 1. Das Verzugsrisiko verbindet Geometrie, Eingangszustand, Behandlungsasymmetrie und Vorrichtungszwang.

Welcher Ausgangszustand muss vor dem Strahlen feststehen?

Festzulegen sind Werkstoff, Wärmebehandlung, Härte, Korn- oder Umformrichtung, Wanddickenkarte, kritische Bezüge, zulässige Form im freien Zustand und Oberflächenzustand. Zerspanungs-, Umform-, Schweiß-, Richt- und Wärmebehandlungsschritte mit möglicher Eigenspannung sind zu erfassen.

Repräsentative Bauteile werden vor dem Strahlen mit derselben Temperatur-, Auflage- und Bezugslogik vermessen, die für die Endprüfung vorgesehen ist. Streut die Eingangsform stark, kann ein im Mittel erfolgreicher Prozess dennoch unzulässige Randfälle erzeugen.

Wie werden Parameter für ein enges Prozessfenster ausgewählt?

Lenkungsmaßnahme	Möglicher Nutzen	Hinweis für die Qualifizierung
Niedrigste zulässige qualifizierte Intensität einhalten	Kann die plastische Dehnung verringern und zugleich die geltende Anforderung erfüllen	Zeichnungs- oder Spezifikationsgrenze nicht unterschreiten; vollständige Sättigungskurve und Bauteilergebnis prüfen
Strahlmittel und Auftreffbedingungen nach Zugänglichkeit wählen	Kann grobe Eindrücke verringern und kleine Merkmale besser erreichen	Kleineres Strahlmittel bedeutet nicht automatisch geringe Schädigung oder ausreichende Wirktiefe
Seiten ausgleichen oder Zonen abwechseln	Kann die Gesamtkrümmung verringern, sofern Geometrie und Anforderungen es zulassen	Behandlung der Gegenseite verändert das Eigenspannungsfeld und kann unzulässig sein oder neue kritische Flächen erzeugen
Wiederholbare Abstützung und fortschreitende Reihenfolge verwenden	Begrenzt Schwingung, örtliche Durchbiegung und Streuung der Verweilzeit	Ausgespanntes Bauteil messen; die eingespannte Form ist nicht der Abnahmezustand
Bahnüberlappung und Start-Stopp-Exposition lenken	Verringert örtliche Doppelexposition und unbehandelte Bänder	Die Roboterbahn allein belegt weder Partikelexposition noch Bedeckungsgrad
Simulation und instrumentierte Versuche einsetzen	Unterstützen Rangfolge empfindlicher Zonen und Messplanung	Modellprognosen benötigen gemessene Eingaben und Maßvalidierung im freien Zustand

Tabelle 2. Maßnahmen zur Verzugsbegrenzung sind nur zulässig, wenn sie innerhalb der freigegebenen Behandlungsanforderungen bleiben.

Die Intensität bleibt eine anhand einer gültigen Sättigungskurve bestimmte Prozessantwort; sie ist weder Druck noch Schleuderraddrehzahl. Der Bedeckungsgrad bleibt eine Anforderung an den beobachteten Oberflächenzustand. Keiner der Werte sagt für sich die Bauteilform voraus, und ein konformer Almenstreifen gibt kein maßlich nichtkonformes Bauteil frei.

Wie soll eine Vorrichtung ein dünnes Bauteil abstützen?

Die Vorrichtung soll eine wiederholbare Lage herstellen, schädliche Schwingungen begrenzen und übermäßige Abschattung oder Kontaktdruck vermeiden. Eine Abstützung nahe nachgiebiger Spannweiten kann örtliche Durchbiegung während des Aufpralls verringern. Spannflächen, Kräfte, Reihenfolge und Verschleiß sind zu lenken.

Der Vorrichtungszwang beseitigt die zugrunde liegende Dehnungsdifferenz nicht. Die kritische Geometrie kann erst nach dem Ausspannen sichtbar werden. Die Qualifizierung dokumentiert daher sowohl den eingespannten Prozessaufbau als auch den freien Messzustand.

Kann die Behandlung zwischen den Oberflächen ausgeglichen werden?

Abwechselndes Behandeln von Zonen oder das Strahlen gegenüberliegender Flächen kann in manchen Konstruktionen die Gesamtkrümmung verringern, verändert jedoch das vollständige Eigenspannungsfeld und den Oberflächenzustand. Eine funktionskritische, beschichtete, unzugängliche oder ausdrücklich ausgeschlossene Fläche darf nicht informell als Gegenseite behandelt werden.

Ist eine ausgeglichene Behandlung zulässig, werden Seitenfolge, Zeitabstand, Orientierung, Exposition, Überlappung und Vorrichtungszustand qualifiziert. Gleiche Zeit belegt keine gleichen örtlichen Auftreffbedingungen.

Warum sind Start-, Stopp- und Überlappungszonen wichtig?

Roboterbeschleunigung, Wendepunkte, Düsenindexierung und manuelle Verweilzeit können örtliche Überexposition erzeugen. Maskenkanten und Vorrichtungsübergänge können scharfe Behandlungsgradienten verursachen. An einer nachgiebigen Wand können diese Unterschiede Welligkeit erzeugen, obwohl die Gesamtdurchbiegung zulässig bleibt.

Der Expositionsplan umfasst An- und Auslauf, Überlappung und Umspannen. Er wird mit repräsentativen Bedeckungsgradnachweisen und einer Maßkarte bestätigt, nicht allein mit der programmierten Bahn.

Wie wird Verzug gemessen?

Koordinatensysteme vor und nach dem Prozess, Auflagepunkte, Zwangszustand, Temperatur, Stabilisierungszeit und Filterung sind festzulegen. Durchbiegung, Torsion, Profil, Lage und örtliche Welligkeit werden getrennt angegeben. Eine Lehrenprüfung in der Vorrichtung kann freie Rückfederung übersehen.

Scannen oder eine dichte Punktmessung ist für dünne Platten hilfreich; Auswerteverfahren und Bezugsanpassung können eine Formänderung jedoch verbergen oder überzeichnen. Rohdaten sind aufzubewahren, und vor und nach dem Strahlen ist dasselbe Verfahren anzuwenden.

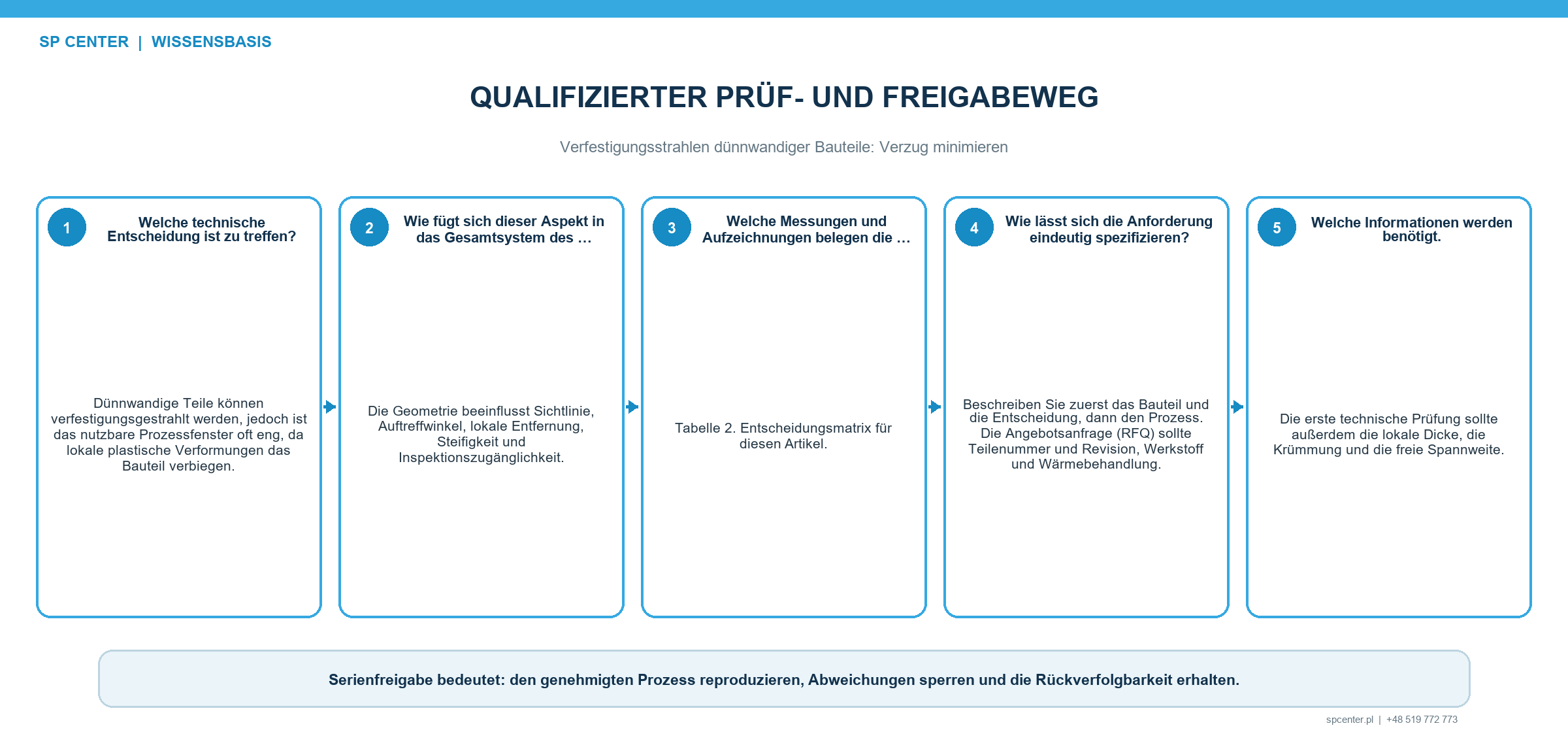

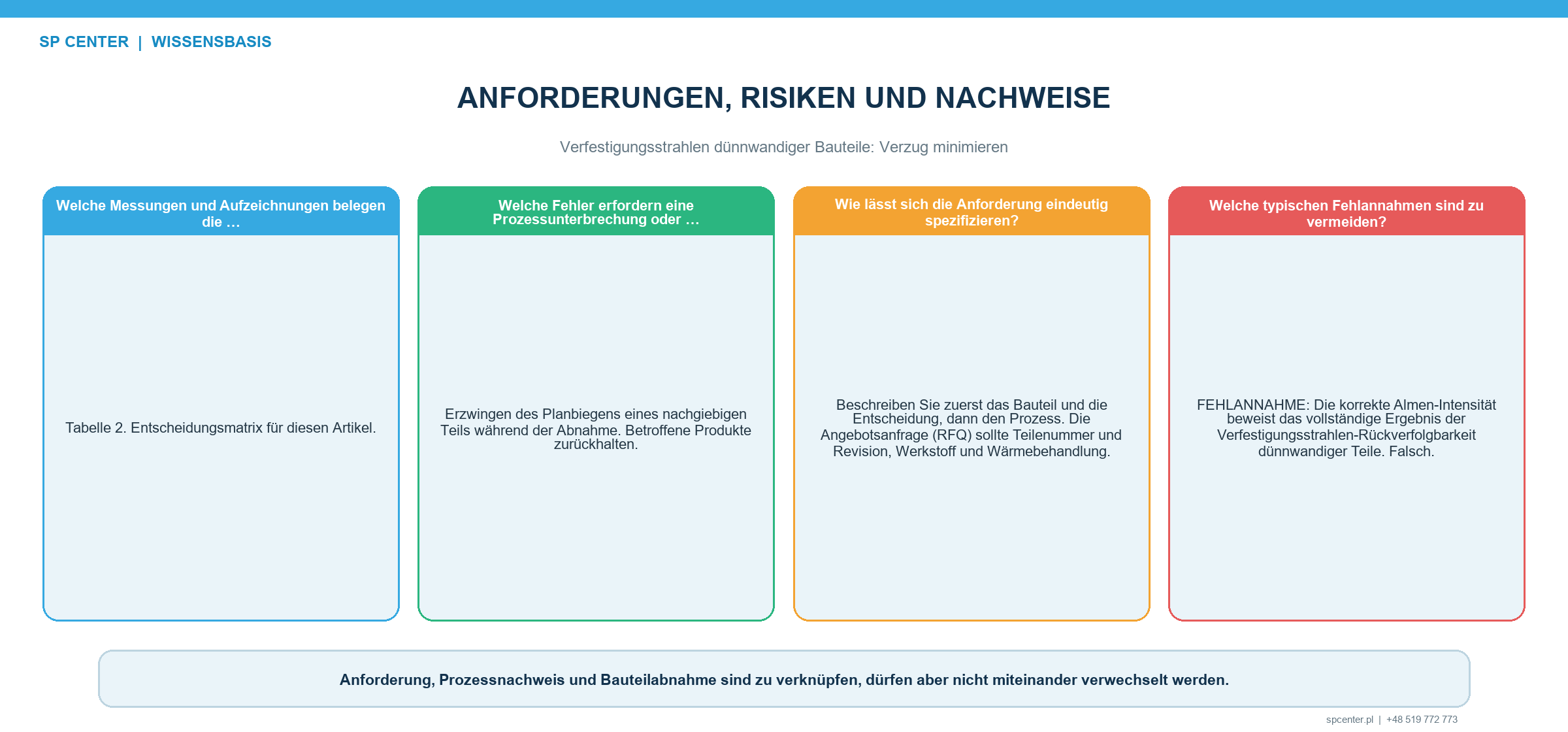

Welche Nachweise qualifizieren den Prozess?

Qualifizierungsergebnis	Verfahren	Abnahmefrage
Prozessintensität	Gültige Sättigungskurve und Almen-Prüfung bei festgelegter Halterausrichtung und Strahllage	Liegt die qualifizierte Prozessantwort im vorgeschriebenen Bereich?
Bedeckungsgrad und Behandlungsgrenze	Freigegebenes direktes oder qualifiziertes indirektes Verfahren an repräsentativer Geometrie	Sind alle vorgeschriebenen Flächen ohne unbeabsichtigte Zonen behandelt?
Geometrie im freien Zustand	Wiederholbares Bezugssystem, Temperaturkontrolle und Maßscan nach Ausspannen und festgelegter Stabilisierung	Erfüllen Durchbiegung, Torsion, Profil, Lage und lokale Welligkeit die Zeichnung?
Oberflächenintegrität	Visuelle oder mikroskopische Prüfung, Rauheit oder Topografie sowie Untersuchung von Kanten und dünnen Merkmalen	Sind Eindrücke, Falten, Risse, Reib- oder Kontaktspuren zulässig?
Eigenspannung oder Leistung	Qualifizierte Tiefenmessung sowie gegebenenfalls repräsentative Ermüdungs- oder Strukturnachweise	Bleibt bei der Verzugsbegrenzung der beabsichtigte funktionale Nutzen erhalten?
Wiederholbarkeit	Mehrere Bauteile an sicheren Parameter- und Eingangszustandsgrenzen	Ist der Prozess fähig und nicht nur einmal erfolgreich?

Tabelle 3. Die Qualifizierung muss sowohl die Verfestigungsstrahlanforderung als auch die Aussage zum Maßrisiko absichern.

Zu verwenden sind mehrere repräsentative Bauteile und Grenzbedingungen, nicht nur ein erfolgreiches Muster. Beruht der Prozessnutzen auf Eigenspannungstiefe oder Ermüdung, ist nachzuweisen, dass eine Maßnahme zur Verzugsbegrenzung wie geringere Energie oder Gegenseitenbehandlung diese Grundlage nicht ungültig macht.

Wie wird Verfestigungsstrahlen vom Kugelstrahlumformen getrennt?

Beim Verfestigungsstrahlen zur Oberflächenverbesserung werden Intensitäts-, Bedeckungsgrad- und Bauteilanforderungen eingehalten, während die Zeichnungsgeometrie erhalten bleibt. Kugelstrahlumformen erzeugt absichtlich eine kontrollierte Krümmung. Es benötigt einen Umformplan, eine Sollkontur, eine Rückfederstrategie, Messungen und entsprechende Freigaben.

Ungeplanter Verzug darf nicht als zulässiges Umformen behandelt und nicht ohne genehmigten Nacharbeitsweg durch zusätzliches Strahlen korrigiert werden. Zusätzliche Kaltverformung und Eigenspannungsumlagerung können die Dauerfestigkeit beeinflussen, auch wenn die Form wiederhergestellt wird.

Was muss der Lenkungsplan enthalten?

• Eingangsmaße im freien Zustand, vorherige Eigenspannungsroute und Bauteilorientierung.
• Risikokarte für Wanddicke und Steifigkeit mit kritischen Zonen.
• Qualifizierte Sättigungskurve, Intensitätsbereich, Strahlmittel und Expositionseinstellungen.
• Vorrichtungszeichnung, Auflagen, Spannkräfte, Verschleißgrenzen und Ausspannfolge.
• Programmstand, Seitenfolge, Überlappungs- und Übergangslenkung.
• Verfahren für Bedeckungsgrad, Oberflächenintegrität und Maßabnahme.
• Maßdaten nach dem Prozess im freien Zustand und Stabilisierungsbedingungen.
• Aufzeichnungen zu Abweichung, Nacharbeit, Genehmigung und Rückverfolgbarkeit.

Häufig gestellte Fragen

Ab welcher Wanddicke gilt ein Bauteil beim Verfestigungsstrahlen als dünnwandig?

Es gibt keinen universellen Wert. Das Risiko hängt von der Wanddicke im Verhältnis zur plastisch beeinflussten Schicht, freier Spannweite, Krümmung, Steifigkeit, Werkstoff, Eingangseigenspannung und Behandlungsasymmetrie ab.

Kann eine starre Vorrichtung Verzug verhindern?

Sie kann die Bewegung während des Strahlens beherrschen; nach dem Ausspannen kann das Bauteil jedoch zurückfedern. Zudem sind Kontaktspuren und örtliche Abschattung möglich. Die Abnahme muss im festgelegten freien Zustand erfolgen.

Sollten beide Seiten gestrahlt werden, um Verzug auszugleichen?

Nur wenn Zeichnung, Funktionsflächen und qualifizierter Prozess dies zulassen. Eine beidseitige Behandlung verändert Eigenspannungsfeld und Exposition und ist keine universelle Korrektur.

Verringert eine niedrigere Almen-Intensität immer den Verzug?

Sie verringert häufig die eingebrachte plastische Dehnung, doch der Zusammenhang ist bauteil- und prozessabhängig. Der Wert muss innerhalb der Anforderungen liegen und an repräsentativen Teilen validiert werden.

Lässt sich der Bauteilverzug aus der Almen-Bogenhöhe vorhersagen?

Nicht direkt. Der Almenstreifen ist ein standardisiertes Prozessantwortsystem mit eigener Geometrie und eigenem Werkstoff. Für ein Bauteil sind validierte Korrelation oder Modell und direkte Maßnachweise erforderlich.

Ist Kugelstrahlumformen dasselbe wie unbeabsichtigter Verzug beim Verfestigungsstrahlen?

Nein. Beim Kugelstrahlumformen wird die unterschiedliche Dehnung gezielt zur Sollform genutzt. Ungeplanter Verzug bei einer Oberflächenbehandlung ist eine Nichtkonformität, sofern kein freigegebener Umformweg etwas anderes festlegt.

Darf ein verzogenes Bauteil auf der Gegenseite nachgestrahlt werden?

Nicht ohne genehmigte Entscheidung und qualifizierten Nacharbeitsplan. Zusätzliche Exposition verändert Eigenspannung, Kaltverformung, Rauheit und Ermüdungsverhalten und kann Prozessgrenzen überschreiten.

Wann sind die Maße zu prüfen?

Es gilt die freigegebene Reihenfolge, in der Regel mit kontrolliertem Ausgangsmaß und Maßprüfung nach dem Strahlen im freien Zustand, nach Ausspannen und festgelegter Stabilisierung. Temperatur und Auflagebedingungen müssen übereinstimmen.

Die wichtigsten Punkte

• Dünnwandigkeitsrisiko nach Steifigkeit und Dehnungsdifferenz bestimmen, nicht nur nach Wanddicke.
• Eingangs- und ausgespanntes Bauteil im gleichen kontrollierten freien Zustand messen.
• Vorrichtungen zur Prozessstabilisierung einsetzen, nicht zum Verbergen der Rückfederung.
• Gegenseiten nur bei Genehmigung und vollständiger Qualifizierung ausgleichen.
• Örtliche Start-, Stopp-, Überlappungs- und Maskenübergangsexposition lenken.
• Oberflächenverbesserung, Kugelstrahlumformen und Verzugsnacharbeit als getrennte Wege behandeln.

Weiterführende Leitfäden von SP Center

• Maßänderungen nach dem Verfestigungsstrahlen
• Vorrichtungen für das Verfestigungsstrahlen
• Prozessfenster beim Verfestigungsstrahlen
• Simulation des Verfestigungsstrahlens

Technische Quellen

1. SAE J2441_202511: Shot Peening, stabilized November 2025

2. SAE ARP7488: Peening Design and Process Control Guidelines, issued January 2018

3. SAE J442_202602: Tools for Peening Intensity Determination and Verification, revised February 2026

4. SAE J443_202512: Procedures for Determining and Verifying Peening Intensity, revised December 2025

5. Finite-Elemente-Analyse des Verfestigungsstrahlens und Verzug flexibler Platten, 1998

6. Eigenspannungstiefenprofile in dünnen verfestigungsgestrahlten Stahlplatten, 2001

7. Mehrfachaufprallmodellierung von Eigenspannung und Verzug in dünnen gestrahlten Strukturen, 2012

8. Geschlossene Prozessregelung beim Kugelstrahlumformen mit prozessbegleitender Messung, 2022

Hinweis zu Normen: Maßlenkung ersetzt keine vollständigen Anforderungen an Intensität, Bedeckungsgrad, Oberfläche, Werkstoff, Kunde oder Qualifizierung.
