Kuličkování tenkostěnných součástí

Řízení asymetrického plastického přetvoření, vstupního napětí, uchycení upínacího prvku a stavu měření předtím, než kompatibilní součást opustí své rozměrové okno.

Tenkostěnné díly lze úspěšně kuličkovat tryskou, ale jejich použitelné procesní okno je často užší než u tuhých součástí. Plastické napětí v blízkosti povrchu a zbytkové napětí mohou poddajný průřez ohýbat, kroutit nebo lokálně deformovat. Řízení deformace je proto součástí kvalifikace procesu: začíná vstupním tvarem a stavem napětí, pokračuje návrhem ošetření a uvolněním přípravku a končí přijetím rozměrů a povrchu ve volném stavu.

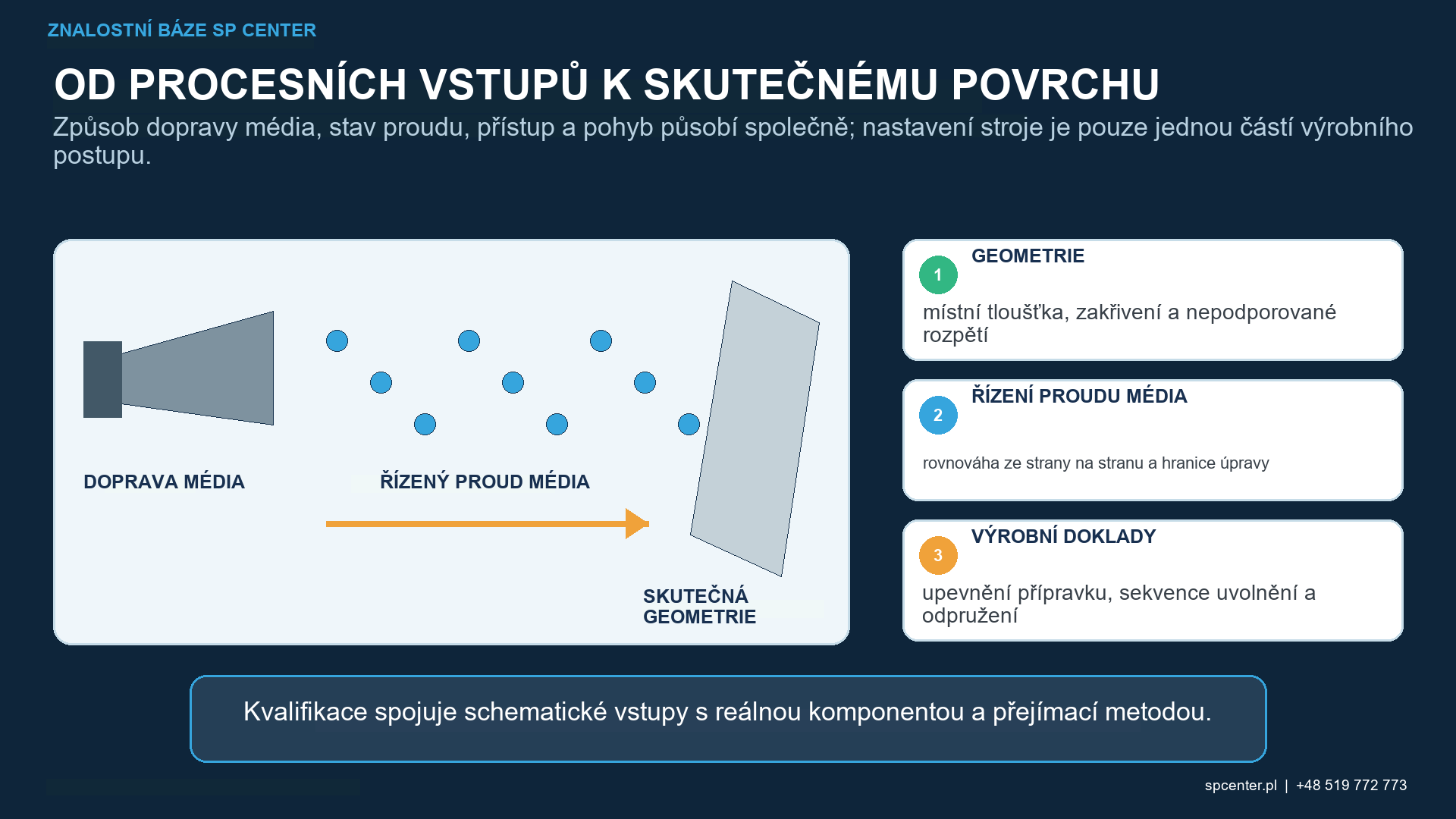

Obrázek 1. Deformace je výsledkem nevyváženého pole napětí a deformace působícího přes poddajný průřez.

Proč kuličkování deformuje tenký průřez?

Každý náraz plasticky natahuje malou oblast povrchu. Podkladový materiál tuto vrstvu omezuje a vytváří samovyrovnávací pole zbytkového napětí. Pokud se postižená vrstva nebo expozice liší v tloušťce nebo napříč povrchem, výsledný nesoulad deformací vytváří zakřivení nebo zkroucení.

Tenká stěna je strukturální popis, nikoli pevná tloušťka. Žebrovaný panel, hrana lopatky, trubka, membrána a obrobená kapsa mají různou tuhost i na stejné nominální stěně. Lokální přechody a nepodepřená rozpětí mohou dominovat odezvě.

Rizikový faktor	Proč je to důležité	Data potřebná před zkouškami
Tloušťka a tuhost stěny	Vrstva ovlivněná kuličkováním zabírá větší část nosné části a má větší vliv na tvar.	Mapa tloušťky, nepodepřená rozpětí, přechody průřezů, žebra, hrany a lokální zakřivení
Jednostranné nebo nerovnoměrné ošetření	Rozdílné plastické napětí v rovině vytváří ohyb, kroucení nebo lokální vlnitost	Mapa ošetření, přístupové úhly, překrytí, zóny začátku/konce a stav na opačné straně
Vstupní zbytkové napětí	Obrábění, tváření, svařování nebo tepelné zpracování mohou uvolnit vlastní napětí a vzájemně působit s napětími po kuličkování.	Výrobní postup, stav odlehčení napětí a geometrie volného stavu před kuličkováním.
Upevnění upínacího přípravku	Svěrka může potlačit pohyb během nárazu a zároveň uchovat pružnou pružinu nebo vytvořit kontaktní stopy	Uspořádání podpěry a svěrky, krouticí moment nebo zatížení, opakovatelnost, chráněné povrchy a postup uvolnění
Materiál a povrch	Mez kluzu, kalení, anizotropie, změna povlaku nebo předchozího poškození, plastická odezva	Jakost, tepelné zpracování, orientace, tvrdost, počáteční drsnost a limity vad

Tabulka 1. Riziko deformace kombinuje geometrii, vstupní stav, asymetrii zpracování a upevnění.

Jaká základní linie musí být stanovena před kuličkováním?

Definujte materiál, tepelné zpracování, tvrdost, směr zrnitosti nebo tváření, mapu tloušťky stěny, kritické vztažné body, přípustný tvar ve volném stavu a stav povrchu. Zaznamenejte obrábění, tváření, svařování, rovnání a tepelné operace, které mohou zanechat zbytkové napětí.

Před kuličkováním změřte reprezentativní součásti při stejné teplotě a se stejným podepřením a systémem základen, jaké jsou plánovány pro konečnou kontrolu. Pokud se vstupní tvar výrazně mění, může i proces s vyhovujícím průměrným výsledkem vytvářet nepřípustné krajní hodnoty.

Jak se vybírají parametry pro úzké procesní okno?

Strategie řízení	Potenciální hodnota	Upozornění ohledně kvalifikace
Splňte nejnižší přijatelnou kvalifikovanou intenzitu	Může snížit velikost plastické deformace a zároveň splnit uvedený požadavek	Nepřekračujte limity výkresu nebo specifikace; Ověřte kompletní křivku nasycení a výsledek dílu
Vyberte média a podmínky nárazu pro přístup	Může snížit hrubé vtlačení a zlepšit zpracování malých prvků	Menší média neznamenají automaticky nízké poškození nebo dostatečnou hloubku
Vyvažte strany nebo alternativní zóny	Může snížit čisté zakřivení tam, kde to geometrie a požadavky umožňují	Kuličkování protilehlé strany mění napěťový stav a může být zakázáno nebo vytvořit nové kritické povrchy
Používejte opakovatelnou podporu a progresivní sekvencování	Omezuje vibrace, deformace a lokální variace prodlevy	Změřte uvolněný díl; tvar s omezením upínacího přípravku není podmínkou přijetí
Řiďte překrytí drah a expozici při spuštění a zastavení	Snižuje lokální dvojitou expozici a neošetřené pásy	Samotná dráha robota neprokazuje expozici částicím ani stupeň pokrytí
Používejte simulaci a instrumentální zkoušky	Pomáhá s hodnocením citlivých zón a plánováním měření	Predikce modelu vyžadují naměřený vstup a validaci rozměrů ve volném stavu

Tabulka 2. Řízení deformace je užitečné pouze tehdy, když zůstávají v rámci povoleného požadavku na ošetření.

Intenzita zůstává procesní odezvou určenou z platné saturační křivky; není to tlak ani rychlost kola. Pokrytí zůstává požadavkem na pozorování povrchu. Ani jedna hodnota sama o sobě nepředpovídá tvar součásti a vyhovující Almenův pásek neuvolňuje rozměrově neshodný díl.

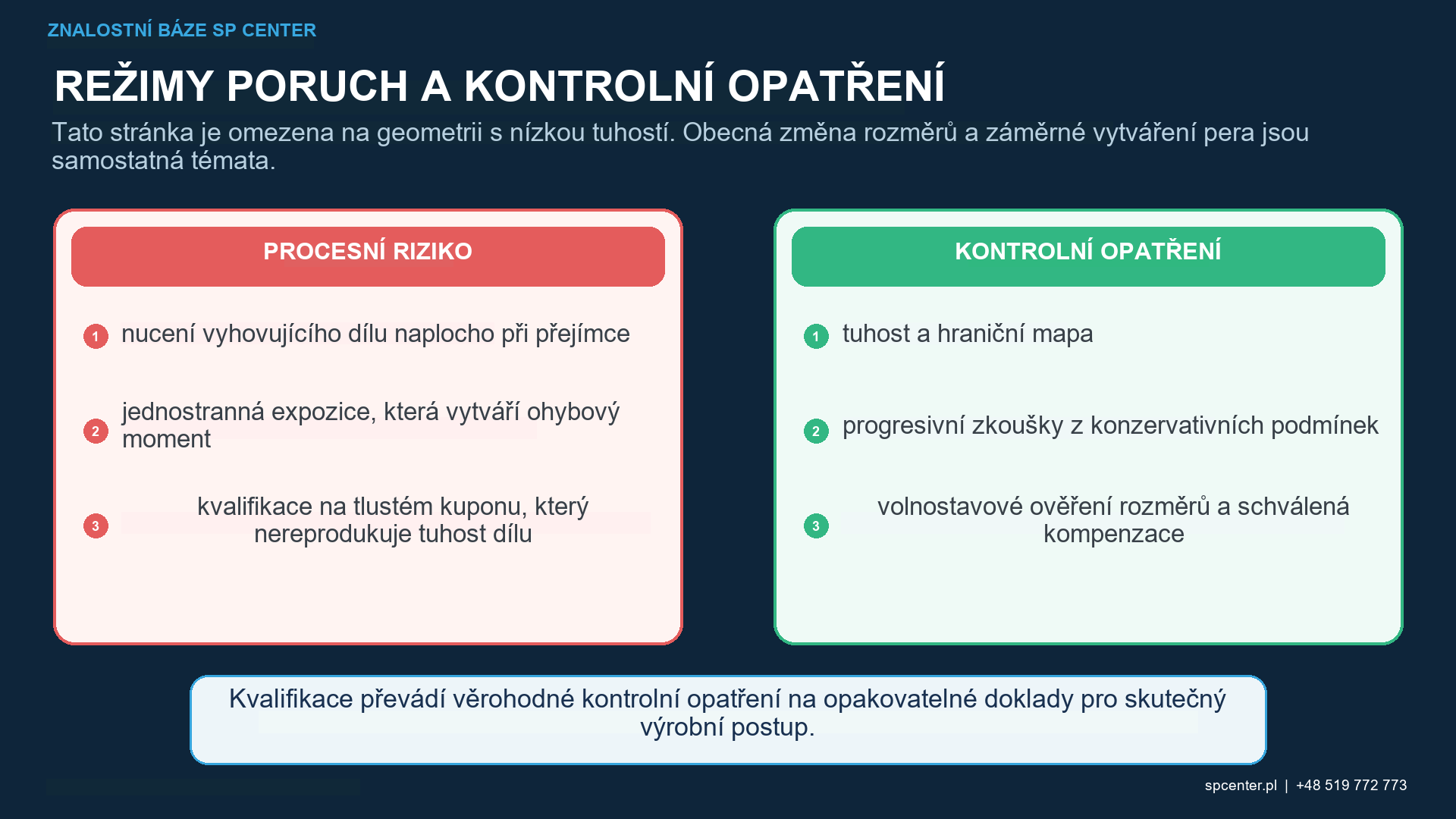

Obrázek 2. Podpora upínacího přípravku, symetrie dráhy a sekvence ošetření mohou snížit variabilitu, ale po uvolnění je nutné ověřit přijetí.

Jak by měly upínací přípravky podpírat tenký díl?

Upínací přípravek by měl zaujmout opakovatelnou polohu, odolávat škodlivým vibracím a vyhýbat se nadměrnému zastínění nebo kontaktnímu tlaku. Podpora v blízkosti vyhovujících rozpětí může snížit tvorbu oleje během nárazu. Je nutné kontrolovat upínací povrchy, zatížení, sekvenci a opotřebení.

Omezení upínacího přípravku neodstraňuje základní nesoulad napětí. Kritická geometrie se může objevit až po uvolnění. Kvalifikace proto dokumentuje jak nastavení omezeného procesu, tak i uvolněné podmínky měření.

Lze vyvážit ošetření mezi povrchy?

Střídání zón nebo ošetření protilehlých ploch může u některých konstrukcí snížit výsledné zakřivení, mění však celé pole zbytkových napětí i stav povrchu. Funkčně kritická, povlakovaná, nepřístupná nebo výslovně vyloučená plocha nesmí být neformálně kuličkována jako protiváha.

Tam, kde je povoleno vyvážené ošetření, kvalifikujte pořadí stran, čas mezi stranami, orientaci, expozici, překrytí a stav upínacího přípravku. „Stejný čas“ nedokazuje stejné lokální podmínky nárazu.

Proč záleží na zónách spuštění, zastavení a překrytí?

Zrychlení robota, otáčení, indexování trysek a ruční prodleva mohou způsobit lokální přeexponování. Hrany masky a přechody upínacích prvků mohou vytvářet ostré gradienty ošetření. Na poddajné stěně mohou tyto lokální rozdíly způsobit vlnitost, i když je celkové prohnutí dílu přijatelné.

Použijte mapu expozice zahrnující náběh, doběh, překrytí a změnu polohy. Potvrďte ji reprezentativními doklady o pokrytí a rozměrovým mapováním, nikoli pouze naprogramovanou dráhou.

Jak by se mělo měřit deformace?

Definujte souřadnicové systémy před a po zpracování, podpěrné body, stav uchycení, teplotu, dobu stabilizace a filtrování. Samostatně zaznamenejte prohnutí, zkroucení, profil, polohu a lokální vlnitost. Průchod upínacího měřidla může minout pružnost ve volném stavu.

Skenování nebo měření hustých bodů je užitečné pro tenké panely, ale metoda redukce dat a přizpůsobení vztažným datům mohou skrýt nebo zveličit změnu tvaru. Uschovejte si nezpracovaná data a porovnejte stejnou metodu vyhodnocení před a po kuličkování.

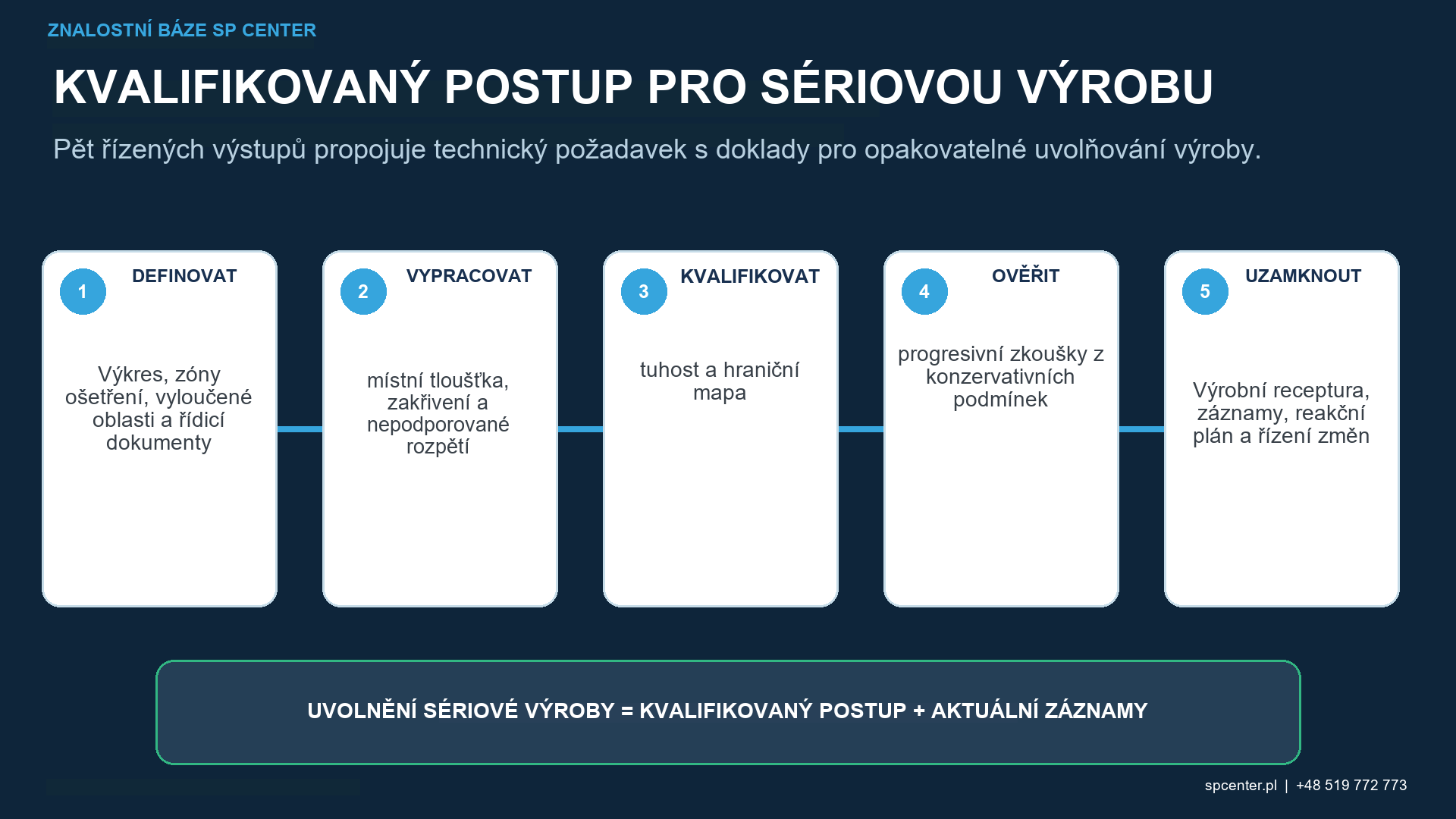

Obrázek 3. Kvalifikace tenkostěnného procesu propojuje procesní doklady s geometrií ve volném stavu a akceptací integrity povrchu.

Jaké doklady kvalifikují proces?

Kvalifikační výstup	Metoda	Akceptační otázka
Intenzita procesu	Platná saturační křivka a Almenovo ověření s definovanou orientací držáku a umístěním proudu	Je kvalifikovaná odezva procesu v požadovaném rozsahu?
Hranice pokrytí a ošetření	Schválená přímá nebo kvalifikovaná nepřímá metoda na reprezentativní geometrii	Jsou všechny požadované povrchy ošetřeny bez nežádoucích zón?
Geometrie volného stavu	Opakovatelné schéma vztažných bodů, regulace teploty a rozměrové skenování po uvolnění a stabilizaci upínacího přípravku	Odpovídají prohnutí, zkroucení, profil, poloha a lokální vlnitost výkresu?
Integrita povrchu	Vizuální nebo mikroskopická kontrola, drsnost nebo topografie a kontrola hran nebo tenkých prvků	Jsou vtlačení, ohyby, praskliny, třepení nebo kontaktní stopy přijatelné?
Zbytkové napětí nebo výkon	Kvalifikované měření hloubky, reprezentativní únava materiálu nebo strukturální doklady, kde je to vyžadováno	Zachovává regulace deformace zamýšlený funkční přínos?
Opakovatelnost	Více dílů přes hranice bezpečných parametrů a vstupních podmínek	Je proces schopen, nejen jednou úspěšný?

Tabulka 3. Kvalifikace musí splňovat jak požadavek na kuličkování, tak i tvrzení o rozměrovém riziku.

Použijte několik reprezentativních dílů a okrajových podmínek spíše než jeden úspěšný vzorek. Pokud se přínos procesu opírá o hloubku zbytkového napětí nebo únavu materiálu, ověřte, zda opatření ke snížení deformace, jako je nižší energie nebo ošetření opačné strany, tento základ nezneplatnilo.

Jak se kuličkování odděluje od tváření tryskou?

Kuličkování pro vylepšení povrchu si klade za cíl splnit požadavky na intenzitu, pokrytí a součásti při zachování geometrie výkresu. Tváření tryskou záměrně vytváří řízené zakřivení. Vyžaduje plán tváření, cílový obrys, strategii pružnosti, měření a schválení vhodná pro tento účel.

Nepovažujte neplánovanou deformaci za přijatelné tváření a neopravujte ji dodatečným kuličkováním bez schváleného postupu přepracování. Dodatečné tváření za studena a přerozdělení zbytkových napětí mohou ovlivnit životnost i po obnovení tvaru.

Co by měl kontrolní plán obsahovat?

Vstupní rozměry ve volném stavu, cesta zbytkového napětí a orientace dílu.
Mapa rizik tloušťky stěny a tuhosti s kritickými zónami.
Kvalifikovaná křivka nasycení, rozsah intenzity, nastavení médií a expozice.
Výkres upínacího přípravku, podpěry, upínací síly, meze opotřebení a sekvence uvolnění.
Kontroly revize programu, pořadí stran, překrytí a přechodů.
Metody pokrytí, integrity povrchu a přijetí rozměrů.
Data o volném stavu po zpracování a podmínky stabilizace.
Záznamy o odchylkách, přepracování, schválení a sledovatelnosti.

Často kladené otázky

Jaká tloušťka se počítá jako tenkostěnná pro kuličkování?

Neexistuje univerzální číslo. Riziko závisí na tloušťce vzhledem k plasticky ovlivněné vrstvě, nepodepřenému rozpětí, zakřivení, tuhosti, materiálu, vstupním napětí a asymetrii ošetření.

Může pevný upínací přípravek zabránit deformaci?

Může řídit pohyb během kuličkování, ale díl se může po uvolnění vrátit zpět a upínací přípravek může způsobit kontaktní stopy nebo lokální stínování. Přijetí musí používat definovaný stav volného stavu.

Měly by být obě strany kuličkovány, aby se vyrovnala deformace?

Pouze pokud to výkres, funkční plochy a kvalifikovaný proces umožňují. Oboustranné ošetření mění pole zbytkového napětí a expozici; nejedná se o univerzální korekci.

Snižuje nižší Almenova intenzita vždy deformaci?

Často snižuje uloženou velikost plastické deformace, ale vztah závisí na součásti a procesu. Zvolená hodnota musí zůstat v rámci požadavků a být validována na reprezentativních dílech.

Může výška Almenova oblouku předpovědět deformaci součásti?

Ne přímo. Pás je standardizovaný nástroj pro měření procesní odezvy s vlastním materiálem a geometrií. Součást potřebuje validovanou korelaci nebo model a přímý rozměrový doklad.

Je tváření kuličkováním totéž jako nežádoucí deformace při kuličkování?

Ne. Tváření kuličkováním záměrně využívá řízené rozdíly plastického přetvoření k dosažení cílového tvaru. Neplánovaná deformace při zlepšování vlastností povrchu je neshodou, pokud schválený postup tváření nestanoví jinak.

Lze deformovanou součást opravit opakovaným kuličkováním protilehlé strany?

Ne bez schválená rozhodnutí o dalším nakládání a kvalifikovaného plánu přepracování. Dodatečné vystavení mění zbytkové napětí, tváření za studena, drsnost a únavovou reakci a může posunout díl za hranice jeho procesních limitů.

Kdy by se měly měřit rozměry?

Použijte schválenou posloupnost, která obvykle zahrnuje řízené výchozí měření před kuličkováním a měření volného stavu po kuličkování, uvolnění z přípravku a definované stabilizaci. Teplota a podmínky podepření musí být shodné.

Klíčové poznatky

Definujte riziko tenkostěnnosti tuhostí a nerovnováhou napětí, nikoli pouze tloušťkou.
Změřte vstupní a uvolněný díl ve stejném řízeném volném stavu.
Používejte přípravky ke stabilizaci procesu, ne k zakrytí pružnosti.
Vyvažujte strany pouze tehdy, je-li to autorizováno a plně kvalifikované.
Ovládejte lokální začátek, konec, překrytí a expozici přechodu masky.
Zlepšování vlastností povrchu, tváření kuličkováním a přepracování deformace udržujte jako samostatné postupy.
