Kontrollera asymmetrisk plastisk töjning, inkommande spänning, fixturbegränsning och mättillstånd innan en kompatibel komponent lämnar sitt dimensionsfönster.
Tunnväggiga delar kan kulpenas framgångsrikt, men deras användbara processfönster är ofta smalare än för styva komponenter. Plastisk töjning och restspänning nära ytan kan böjas, vridas eller lokalt bucklas en följsam sektion. Distorsionskontroll är därför en del av processkvalificeringen: den börjar med den inkommande formen och spänningstillståndet, fortsätter genom behandlingsdesign och fixturfrigöring och slutar med fritt tillstånd av dimension och yta.

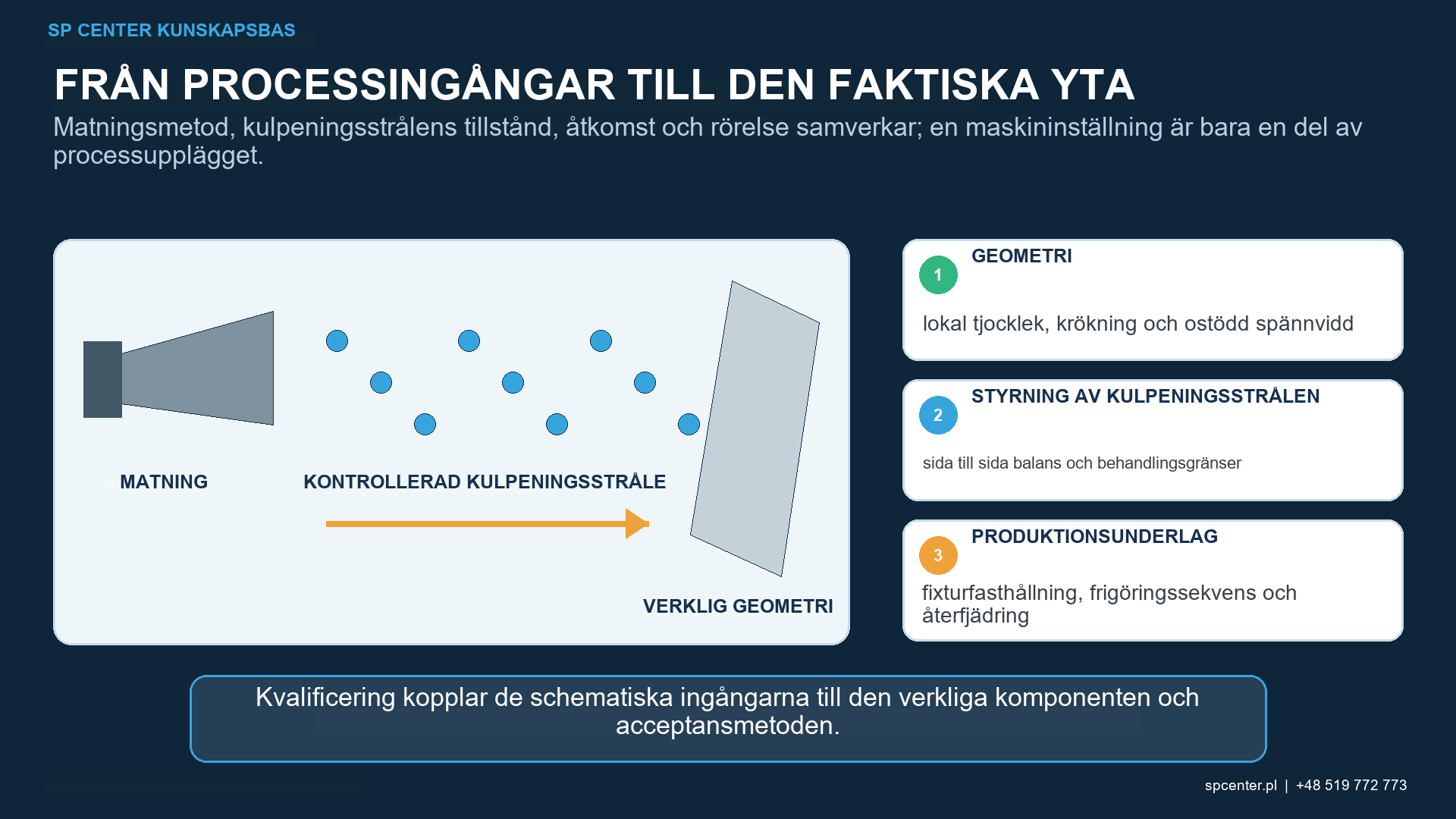

Varför distorderar kulpening en tunn sektion?
Varje stöt sträcker plastiskt ett litet ytområde. Det underliggande materialet begränsar det lagret och producerar ett självutjämnande restspänningsfält. Om det påverkade lagret eller exponeringen skiljer sig åt genom tjockleken eller över ytan, skapar den resulterande töjningsavvikelsen krökning eller vridning.
Tunn vägg är en strukturell beskrivning, inte en fast tjocklek. En ribbad panel, bladkant, rör, membran och maskinbearbetad ficka har olika styvhet även vid samma nominella vägg. Lokala övergångar och ostödda spann kan dominera responsen.
| Riskdrivare | Varför det är viktigt | Data som krävs före försök |
|---|---|---|
| Väggtjocklek och styvhet | Det kulpenade lagret upptar en större andel av den lastbärande sektionen och har större inverkan på formen | Tjocklekskarta, ostödda spann, sektionsövergångar, ribbor, kanter och lokal krökning |
| Ensidig eller ojämn behandling | Differentiell plastisk töjning i planet skapar böjning, vridning eller lokal vågighet | Behandlingskarta, åtkomstvinklar, överlappning, start-/stoppzoner och motsatt sidotillstånd |
| Inkommande restspänning | Maskinbearbetning, formning, svetsning eller värmebehandling kan relaxera och kombineras med kulpeningsspänning | Tillverkningsväg, spänningsavlastningsstatus och Fritillståndsgeometri före kulpening |
| Fixturbegränsning | En klämma kan undertrycka rörelse under stöt men ändå lagra elastisk återfjädring eller skapa kontaktmärken | Stöd- och klämmlayout, vridmoment eller belastning, repeterbarhet, skyddade ytor och lossningssekvens |
| Material och yta | Sträckgräns, härdning, anisotropi, beläggning eller tidigare skada förändring plastisk respons | Sort, värmebehandling, orientering, hårdhet, initial grovhet och defektgränser |
Tabell 1. Distorsionsrisk kombinerar geometri, inkommande tillstånd, behandlingsasymmetri och begränsning.
Vilken baslinje måste fastställas före kulpening?
Definiera material, värmebehandling, hårdhet, fiber- eller formningsriktning, väggtjocklekskarta, kritiska referenspunkter, tillåten form i fritt tillstånd och yttillstånd. Registrera bearbetning, formning, svetsning, riktning och termiska operationer som kan lämna restspänningar.
Mät representativa delar före kulpening med samma temperatur, stöd och referenslogik som planerats för slutinspektionen. Om den inkommande formen varierar avsevärt kan en framgångsrik genomsnittlig process fortfarande producera oacceptabla svansar.

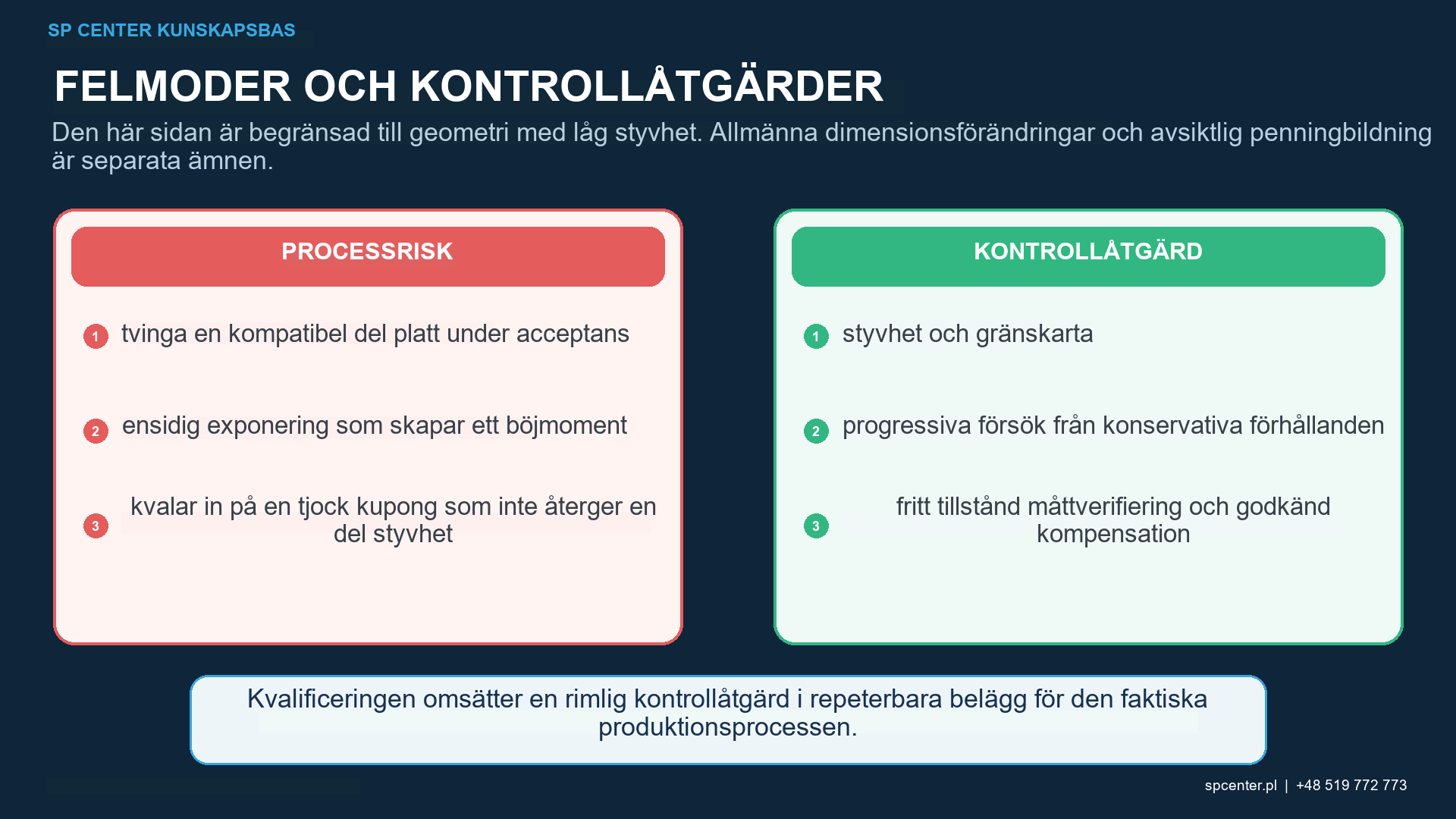

Hur väljs parametrar för ett smalt processfönster?
| Kontrollstrategi | Potentiellt värde | Kvalificeringsvarning |
|---|---|---|
| Uppfyll den lägsta acceptabla kvalificerade intensiteten | Kan minska plastisk töjningsstorlek samtidigt som det uppfyller det åberopade kravet | Gå inte under ritnings- eller specifikationsgränserna; verifiera den fullständiga mättnadskurvan och delresultatet |
| Välj kulpeningsmedium och stötförhållanden för åtkomst | Kan minska grov indentation och förbättra behandlingen av små element | Mindre kulpeningsmedium betyder inte automatiskt låg skada eller tillräckligt djup |
| Balansera sidor eller alternera zoner | Kan minska nätkrökning där geometri och krav tillåter | Kulpening av motsatt sida förändrar spänningstillståndet och kan vara förbjuden eller skapa nya kritiska ytor. |
| Använd repeterbart stöd och progressiv sekvensering | Begränsar vibrationer, oljekonservering och lokal variation i uppehåll | Mät komponenten i fritt tillstånd; formen när den hålls i fixturen är inte acceptanstillståndet. |
| Styr överlappningen mellan banor och exponeringen vid start och stopp | Minskar lokal dubbelexponering och obehandlade band | Enbart robotbanan bevisar inte partikelexponering eller täckningsgrad |
| Använd simulering och instrumenterade försök | Hjälper till att rangordna känsliga zoner och planera mätningar | Modellförutsägelser kräver uppmätt inmatning och validering av fritt tillståndsdimensioner |
Tabell 2. Distorsionskontroller är endast användbara när de håller sig inom det godkända behandlingskravet.
Intensiteten förblir ett processrespons som bestäms från en giltig mättnadskurva; det är inte tryck eller hjulhastighet. Täckningsgraden förblir ett krav för ytobservation. Inget värde ensamt förutsäger komponentformen, och en överensstämmande Almenprovplåt släpper inte en dimensionellt icke-överensstämmande del.

Hur ska fixturer stödja en tunn del?
En fixtur bör etablera en repeterbar position, motstå skadlig vibration och undvika överdriven skuggning eller kontakttryck. Stöd nära följsamma spann kan minska oljekonservering under stöt. Klämytor, belastningar, sekvens och slitage måste kontrolleras.
Fixturens fasthållning undanröjer inte den underliggande skillnaden i töjning. Den kritiska geometrin kan framträda först när komponenten frigörs ur fixturen. Kvalificeringen dokumenterar därför både den fasthållna processuppställningen och mätningen i fritt tillstånd.
Kan behandling balanseras mellan ytor?
Att alternerande zoner eller behandling av motsatta ytor kan minska nettokrökningen i vissa konstruktioner, men det ändrar också hela restspänningsfältet och yttillståndet. En yta som är funktionellt kritisk, belagd, oåtkomlig eller uttryckligen utesluten får inte kulpenas som en informell motvikt.
Där balanserad behandling är tillåten, kvalificera sidoordning, tid mellan sidor, orientering, exponering, överlappning och fixturtillstånd. ”Lika tid” bevisar inte lika lokala stötförhållanden.
Varför spelar start-, stopp- och överlappningszoner roll?
Robotacceleration, vändningar, munstycksindexering och manuell uppehållstid kan skapa lokal överexponering. Maskkanter och fixturövergångar kan skapa skarpa behandlingsgradienter. På en följsam vägg kan dessa lokala skillnader ge vågighet även när den totala delens böjning är acceptabel.
Använd en exponeringskarta som omfattar in- och utkörning, överlappning och ompositionering. Bekräfta den med representativa belägg för täckningsgraden och dimensionsmätning över ytan, inte enbart med den programmerade banan.
Hur ska distorsion mätas?
Definiera koordinatsystem före och efter bearbetning, stödpunkter, begränsningstillstånd, temperatur, stabiliseringstid och filtrering. Rapportera böjning, vridning, profil, position och lokal vågighet separat. En fixturmätare kan missa fritt tillståndsåterfjädring.
Skanning eller tät punktmätning är användbar för tunna paneler, men datareduktionsmetoden och datumanpassning kan dölja eller överdriva formförändringar. Behåll rådata och jämför samma utvärderingsmetod före och efter kulpening.

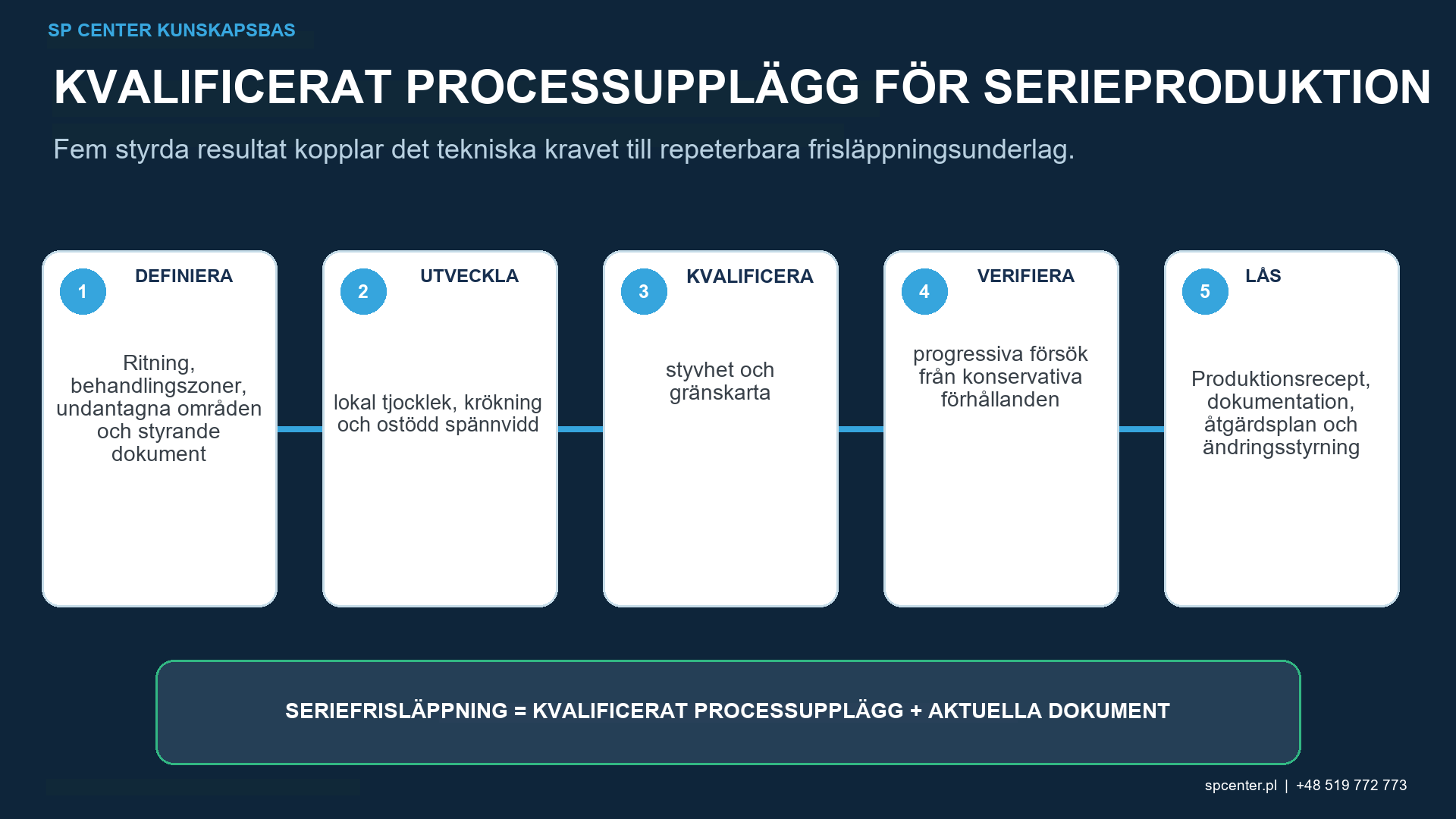

Vilka underlag kvalificerar processen?
| Kvalificeringsutdata | Metod | Acceptansfråga |
|---|---|---|
| Processintensitet | Giltig mättnadskurva och Almen-verifiering med definierad hållarorientering och strömningsplats | Ligger det kvalificerade processsvaret inom det erforderliga intervallet? |
| Täckningsgrad och behandlingsgräns | Godkänd direkt eller kvalificerad indirekt metod på representativ geometri | Behandlas alla nödvändiga ytor utan oavsiktliga zoner? |
| Fritillståndsgeometri | Repeterbart referensschema, temperaturkontroll och dimensionsskanning efter fixturlossning och stabilisering | Överensstämmer böjning, vridning, profil, position och lokal vågighet med ritningen? |
| Ytintegritet | Visuell eller mikroskopisk inspektion, ytråhet eller topografi och undersökning av kant- eller tunna egenskaper | Är indentations-, viknings-, sprick-, nötnings- eller kontaktmärken acceptabla? |
| Restspänning eller prestanda | Kvalificerad djupmätning, representativ utmattning eller strukturella underlag där det krävs | Bibehåller distorsionskontrollen den avsedda funktionella fördelen? |
| Repeterbarhet | Flera delar över gränser för säkra parametrar och inkommande villkor | Är processen kapabel, inte bara framgångsrik en gång? |
Tabell 3. Kvalificeringen måste avsluta både kravet på kulpening och påståendet om dimensionsrisk.
Använd flera representativa delar och randvillkor snarare än ett enda framgångsrikt prov. Om processfördelen är beroende av restspänningsdjup eller utmattning, verifiera att en åtgärd för att minska distorsionen, såsom lägre energi eller behandling på motsatt sida, inte har ogiltigförklarat den grunden.
Hur separeras kulpening från pennformning?
Kulpening för ytförbättring syftar till att uppfylla krav på intensitet, täckningsgrad och komponent samtidigt som ritningsgeometrin bibehålls. Pennformning skapar avsiktligt en kontrollerad krökning. Det kräver en formningsplan, målkontur, återfjädringsstrategi, mätningar och godkännanden som är lämpliga för detta ändamål.
Betrakta inte oplanerad deformation som godtagbar formning och korrigera den inte med ytterligare kulpening utan ett behörigt godkänt omarbetningsförfarande. Den extra kallbearbetningen och omfördelningen av restspänningar kan påverka hållbarheten även om formen återställs.
Vad bör kontrollplanen behålla?
- Inkommande dimensioner i fritt tillstånd, restspänningsprocessupplägg och delorientering.
- Riskkarta för väggtjocklek och styvhet med kritiska zoner.
- Kvalificerad mättnadskurva, intensitetsområde, kulpeningsmedium- och exponeringsinställningar.
- Fixturritning, stöd, klämbelastningar, slitagegränser och lossningssekvens.
- Programrevision, sidoordning, överlappnings- och övergångskontroller.
- Täckningsgrad, ytintegritet och dimensionsacceptansmetoder.
- Data och stabiliseringsförhållanden efter bearbetning i fritt tillstånd.
- Avvikelse-, omarbetnings-, godkännande- och spårbarhetsdokumentation.
Vanliga frågor
Vilken tjocklek räknas som tunnväggig för kulpening?
Det finns inget universellt tal. Risken beror på tjockleken i förhållande till det plastiskt påverkade lagret, ostödd spännvidd, krökning, styvhet, material, inkommande spänning och behandlingsasymmetri.
Kan en styv fixtur förhindra distorsion?
Den kan styra rörelse under kulpening, men detaljen kan fjädra tillbaka efter att den lossnat och fixturen kan introducera kontaktmärken eller lokal skuggning. Godkännande måste använda det definierade fritt tillståndsvillkoret.
Ska båda sidor kulpenas för att balansera distorsion?
Endast när ritningen, funktionsytorna och den kvalificerade processen tillåter det. Dubbelsidig behandling förändrar restspänningsfältet och exponeringen; det är inte en universell korrigering.
Minskar lägre Almenintensitet alltid distorsionen?
Det minskar ofta den pålagda plastiska töjningsstorleken, men relationen beror på komponenten och processen. Det valda värdet måste hålla sig inom kraven och valideras på representativa delar.
Kan Almen-båghöjd förutsäga deldistorsion?
Inte direkt. Remsan är ett standardiserat process-responsverktyg med sitt eget material och geometri. En komponent behöver en validerad korrelation eller modell och direkta dimensionsbevis.
Är formning genom kulpening detsamma som distorsion med kulpening?
Nej. Formning genom kulpening använder avsiktligt styrda skillnader i töjning för att skapa en föreskriven form. Oplanerad deformation vid vanlig kulpening är en avvikelse om inte en godkänd formningsprocess anger något annat.
Kan en deformerad komponent korrigeras genom förnyad kulpening på motsatt sida?
Inte utan ett godkänt beslut om fortsatt hantering och kvalificerad omarbetningsplan. Extra exponering förändrar restspänning, kallbearbetning, ytråhet och utmattningsrespons och kan flytta delen bortom dess processgränser.
När ska dimensioner mätas?
Använd den godkända operationsföljden, normalt med ett styrt utgångsmått före kulpening och en mätning i fritt tillstånd efter kulpening, frigöring ur fixturen och definierad stabilisering. Temperatur och stödförhållanden ska vara konsekventa.
Viktiga slutsatser
- Definiera risk för tunnväggar genom styvhet och töjningsobalans, inte enbart tjocklek.
- Mät komponenten före och efter bearbetning i samma styrda fria tillstånd.
- Använd fixturer för att stabilisera processen, inte för att dölja återfjädring.
- Balansera sidorna endast när det är auktoriserat och fullt kvalificerat.
- Kontrollera lokal start, stopp, överlappning och exponering vid maskövergång.
- Håll förbättring av ytegenskaper, formning genom kulpening och korrigering av deformation åtskilda som olika processer.
Relaterade SP Center-guider
- Dimensionsförändring efter kulpening
- Kulpeningsfixturer
- Processfönster för kulpening
- Simulering av kulpening
Tekniska referenser
1. SAE J2441_202511: Kulpening, stabiliserad november 2025
2. SAE ARP7488: Riktlinjer för design och processkontroll av kulpening, utfärdade januari 2018
5. Finita elementanalys av kulpening och deformation av flexibla paneler, 1998
6. Djupprofiler för restspänningar i tunna kulpenade stålplåtar, 2001
7. Multipel påverkansmodellering av restspänning och deformation i tunna kulpenade strukturer, 2012
8. Sluten formning genom kulpening med mätning under processen, 2022
Standardnotering: Dimensionskontroll åsidosätter inte de fullständiga intensitets-, täcknings-, yt-, material-, kund- eller kvalifikationskraven för detaljen.
