Oberflächenverbesserung von beabsichtigter Formlenkung trennen, bevor Parameter, Vorrichtung, Messung und Genehmigung festgelegt werden
Verfestigungsstrahlen und Kugelstrahlumformen nutzen denselben Grundmechanismus: Wiederholte Partikelaufpralle erzeugen oberflächennahe plastische Dehnung. Die Prozesse sind dennoch nicht austauschbar. Verfestigungsstrahlen soll üblicherweise einen kontrollierten Oberflächenzustand erzeugen und die Zeichnungsgeometrie erhalten. Kugelstrahlumformen variiert diese Dehnung gezielt über Platte oder Querschnitt, um eine Sollkrümmung zu erzeugen oder zu korrigieren. Daraus folgen unterschiedliche Planung, Qualifizierung und Freigabenachweise.

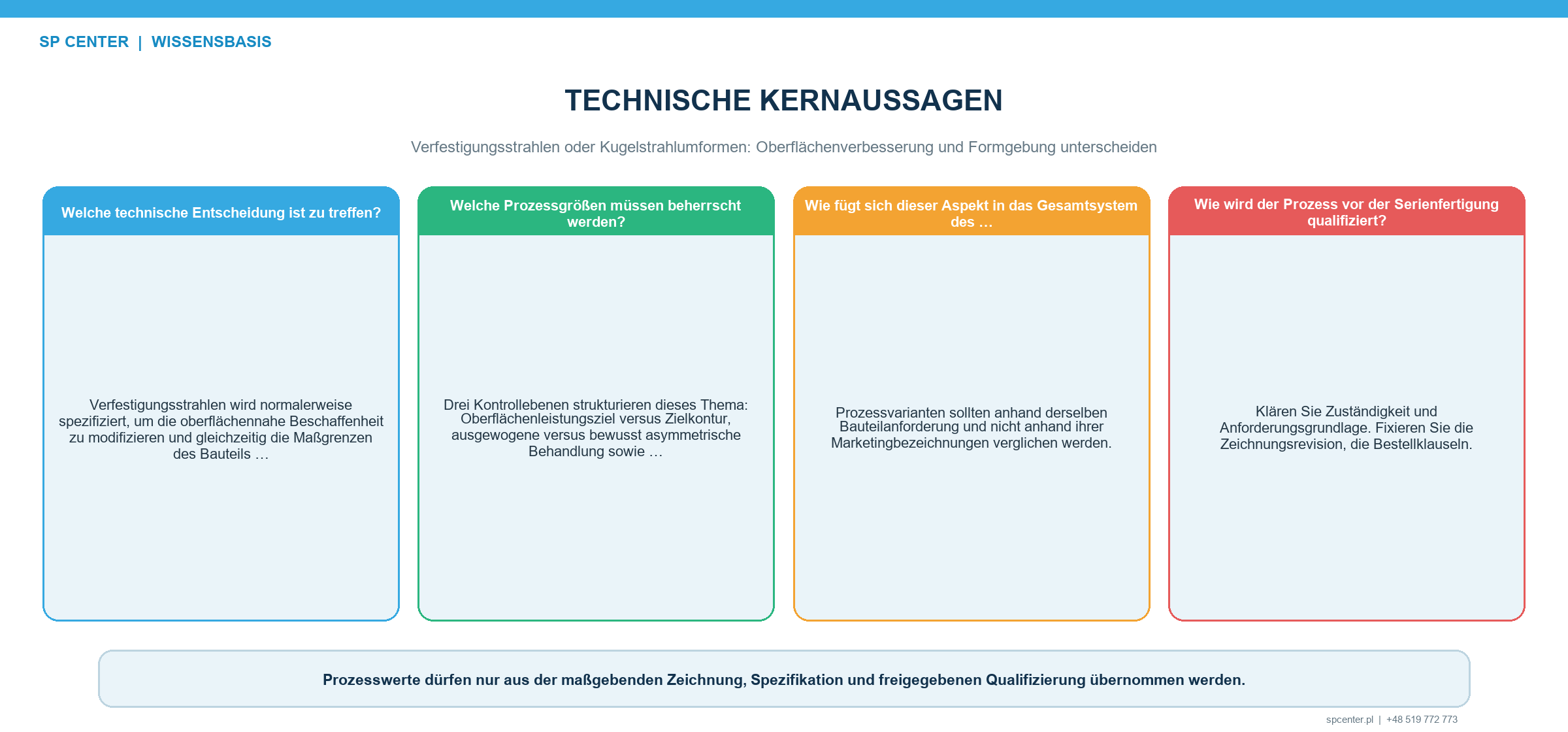

Was ist der entscheidende Unterschied?
Entscheidend ist das beabsichtigte Ergebnis. Beim Verfestigungsstrahlen ist eine makroskopische Formänderung Risiko oder Grenzwert. Beim Kugelstrahlumformen ist sie ein gefordertes Ergebnis. Ein Prozess wird nicht zum Kugelstrahlumformen, nur weil sich ein dünnes Bauteil verbiegt; er bleibt aber auch kein gewöhnliches Verfestigungsstrahlen, wenn zusätzliche Exposition gezielt zur Konturerzeugung eingesetzt wird.
Zeichnungen, Verfahren und Berichte sollen den richtigen Prozessweg benennen. Mehrdeutige Aussagen wie „durch Strahlen richten“ erfordern eine formale Klärung von Sollgeometrie, Behandlungsflächen, Oberflächenanforderungen und Genehmigungsbefugnis.
| Aspekt | Verfestigungsstrahlen | Kugelstrahlumformen |
|---|---|---|
| Hauptzweck | Oberflächennahe Eigenspannung und Kaltverformung für Ermüdungs- oder anderen freigegebenen Oberflächennutzen verändern | Vorgegebene Bauteilkontur durch kontrollierte unterschiedliche plastische Dehnung erzeugen oder korrigieren |
| Formänderung | Unbeabsichtigt und durch Zeichnungstoleranzen begrenzt | Beabsichtigtes Ergebnis, das gegen eine Sollkontur gemessen wird |
| Behandlungsplan | Vorgeschriebene, geschützte und Übergangsflächen | Räumlich abgestufte Intensität, Strahlmittel, Durchgänge, Richtung und gegebenenfalls Vorspannzonen zur Krümmungserzeugung |
| Hauptnachweis | Intensität, Strahlmittel, Bedeckungsgrad, Oberflächenintegrität und Bauteilabnahme | Kontrollierte Aufprallgrößen plus Kontur, Rückfederung, Wiederholbarkeit und Umformmodell oder Versuche |
| Typisches Risiko | Unter- oder Überstrahlen, fehlender Bedeckungsgrad, Oberflächenschaden oder Verzug | Über- oder Unterumformung, Torsion, örtliche Welligkeit, Randeffekt und Formdrift durch Eingangseigenspannung |
| Nacharbeit | Zusätzliches Strahlen nur durch freigegebenen Prozess oder genehmigte Entscheidung | Iterative Durchgänge nur innerhalb des qualifizierten Umform- und Oberflächenintegritätsplans |
Tabelle 1. Gemeinsame Aufprallphysik macht die technischen Prozesswege nicht gleichwertig.
Wie erzeugt Kugelstrahlumformen eine Krümmung?
Eine plastisch gedehnte Oberflächenschicht wird vom darunterliegenden Werkstoff behindert. Ist das Dehnungsfeld über Wanddicke oder Plattenfläche unausgeglichen, biegt sich das Bauteil. Änderungen an Strahlmittel, Intensität, Exposition, Durchgangsrichtung oder behandelter Fläche verändern die Dehnungsverteilung und damit die Krümmung.
Die Reaktion hängt außerdem von Dicke, Steifigkeit, Legierung, Zustand, Walzrichtung, Eingangseigenspannung, Vorbearbeitung und Plattengeometrie ab. Gleiche Maschineneinstellungen können bei verschiedenen Rohlingen unterschiedliche Formen erzeugen.

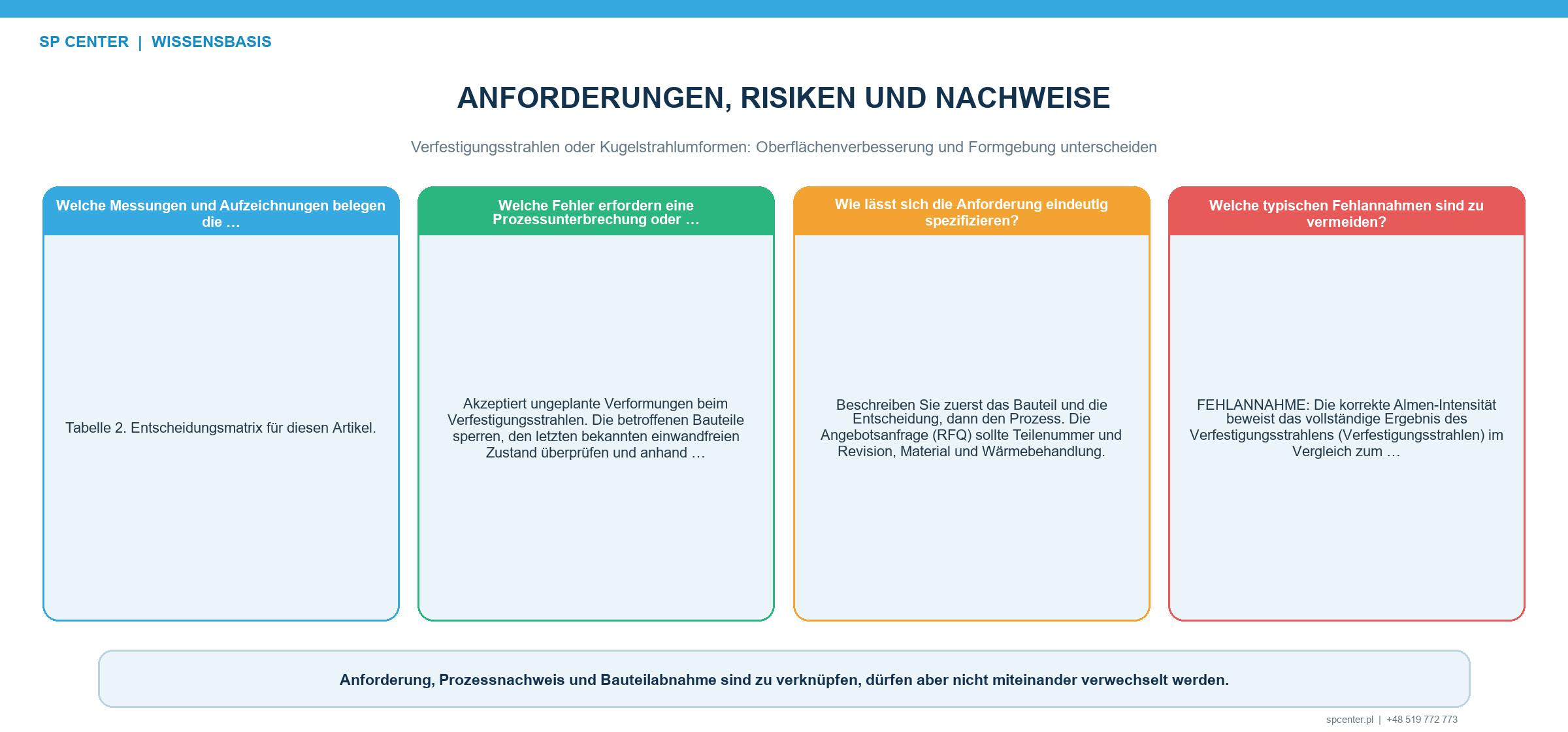

Was enthält ein Umformplan?
| Eingang des Kugelstrahlumformens | Wirkung | Lenkungsfrage |
|---|---|---|
| Intensität und Strahlmittel | Verändern Größe und Tiefe der inelastischen Dehnung | Liegen die Auftreffbedingungen im kalibrierten und oberflächensicheren Umformbereich? |
| Räumliche Exposition | Erzeugt den Dehnungsgradienten für die örtliche Krümmung | Sind Zonengrenzen, Überlappung, Durchgangsrichtung und Verweilzeit wiederholbar? |
| Ein- oder beidseitige Behandlung | Bestimmt Krümmungsrichtung und Spannungsgleichgewicht | Ist die Reihenfolge qualifiziert und dürfen die Funktionsflächen behandelt werden? |
| Vorspannung oder elastische Belastung | Verändert die Form nach dem Entlasten | Sind Lasthöhe, Richtung, Vorrichtungssteifigkeit und Entlastungsfolge kontrolliert? |
| Eingangszustand der Platte | Dicke, Walzrichtung, Eigenspannung und Vorumformung beeinflussen die Reaktion | Liegt jeder Rohling in der qualifizierten Werkstoff- und Formfamilie? |
| Messung und Iteration | Dienen der Korrektur des nächsten Durchgangs oder der nächsten Zone | Sind Bezug, freie Auflage, Temperatur, Stabilisierung und Auswertung gleichbleibend? |
Tabelle 2. Der Umformplan ergänzt die grundlegende Strahlprozesslenkung um räumliche Vorgaben und Formrückkopplung.
Festgelegt werden Sollkontur, zulässige Torsion und Welligkeit, Umformzonen, Schutzflächen, Intensitäts- und Strahlmittelbereiche, Durchgangsrichtung, Überlappung, Reihenfolge, gegebenenfalls Vorspannung, Vorrichtungszustand und Abbruchkriterien. Der Plan definiert auch die Messung nach dem Ausspannen und die autorisierte Regel zur iterativen Korrektur.
Wie werden Intensität und Bedeckungsgrad verwendet?
Die Almen-Intensität bleibt eine standardisierte Prozessantwort aus einer gültigen Sättigungskurve. Sie ist keine Krümmung und lässt sich nicht universell in einen Plattenradius umrechnen. Der Bedeckungsgrad bleibt ein beobachteter Oberflächenzustand und misst keine Umformdehnung.
Beim Kugelstrahlumformen können nach bereits erreichtem vollständigem Bedeckungsgrad weitere Durchgänge oder abgestufte Zonen eingesetzt werden. Diese Durchgänge sind kontrollierte Umformexposition und keine neue Definition von 100 % oder 200 % Bedeckungsgrad.
Was ist Kugelstrahlumformen unter Vorspannung?
Bei der Vorspannvariante belastet eine Vorrichtung das Bauteil während des Strahlens elastisch. Nach dem Entlasten entsteht die Endform aus angewandter elastischer und aufprallbedingter plastischer Dehnung. Die Vorrichtung gehört zum qualifizierten Prozess und ist nicht nur eine Auflage.
Zu lenken sind Last oder Durchbiegung, Richtung, Auflagen, Steifigkeit, Reihenfolge und Entlastung. Vorrichtungskontakte werden geprüft; örtliches Beulen, Reibspuren oder Abschattung dürfen die Oberfläche nicht ungültig machen.
Wie wird die Form gemessen und korrigiert?
Verwendet werden ein kontrolliertes Bezugssystem im freien Zustand, festgelegte Temperatur, Auflage und Stabilisierungszeit. Gemessene Kontur, Torsion und örtliche Welligkeit werden mit dem Ziel verglichen. Rohdaten des Scans und Berechnungs- oder Anpassungsverfahren bleiben erhalten.
Ein geschlossener Prozesskreis kann Istform und Sollform vergleichen und spätere Durchgänge anpassen. Anpassungsregel, maximale kumulative Exposition, zulässige Zonen und Genehmigung werden qualifiziert; „strahlen, bis es passt“ ist keine zulässige Prozessregel.

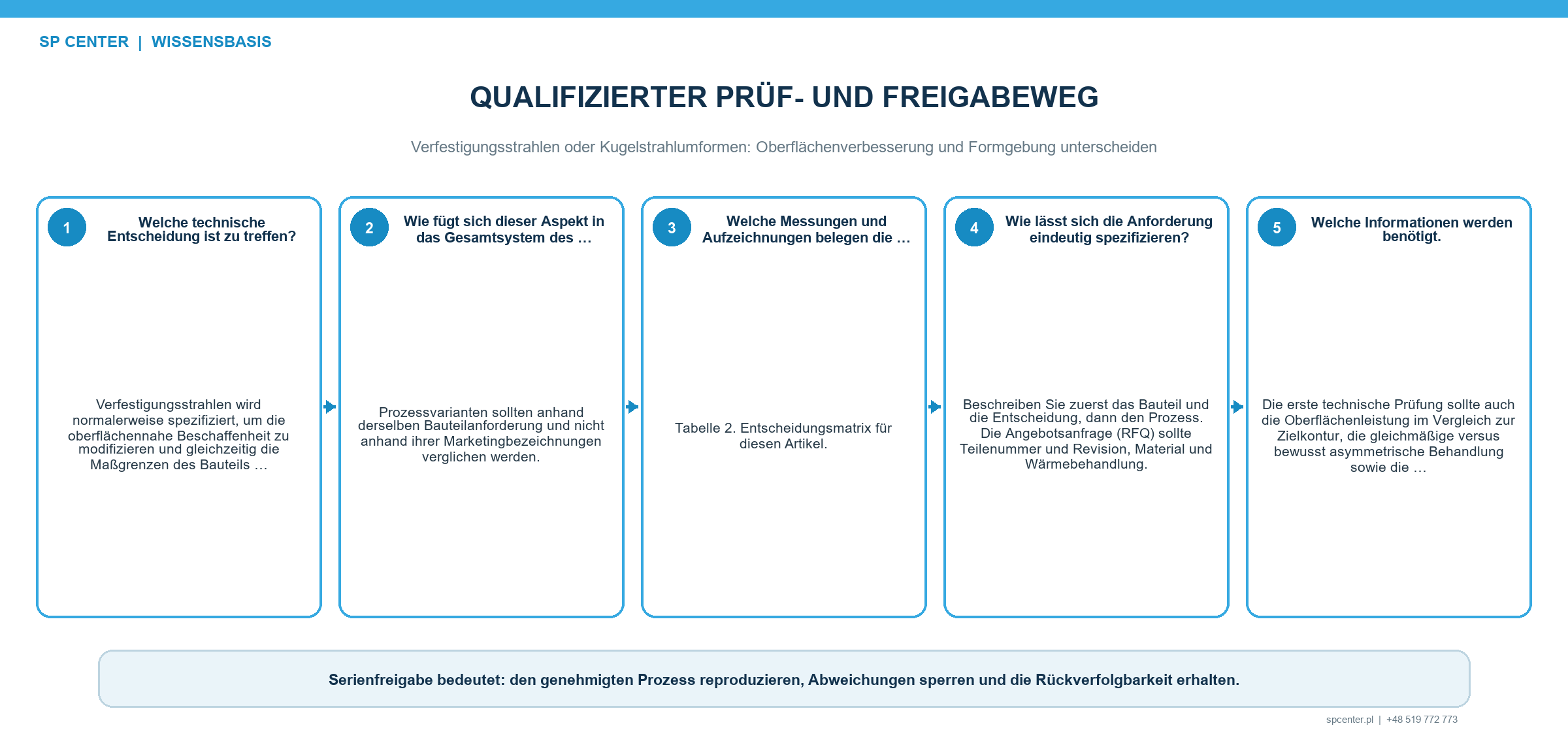

Wie unterscheiden sich Qualifizierung und Freigabe?
| Freigabefrage | Nachweis beim Verfestigungsstrahlen | Nachweis beim Kugelstrahlumformen |
|---|---|---|
| War der Aufprallprozess beherrscht? | Gültige Sättigungskurve, Intensitätsprüfung sowie Strahlmittel- und Anlagenaufzeichnungen | Dieselben Grundnachweise plus Rückverfolgbarkeit von Umformplan und Stand des Durchgangsplans |
| Wurden vorgeschriebene Flächen behandelt? | Abnahme des Bedeckungsgrads auf den festgelegten Flächen | Abschluss des Expositionsplans sowie vorgegebene Abnahme von Bedeckungsgrad oder Oberfläche |
| Ist die Oberfläche zulässig? | Prüfung auf Schäden, Rauheit, Verunreinigung und Übergänge | Dieselben Prüfungen in Zonen mit hoher Exposition sowie an Rand-, Vorrichtungs- und Vorspannbereichen |
| Ist die Geometrie zulässig? | Bauteil bleibt nach dem Ausspannen innerhalb der Zeichnungstoleranzen | Kontur, Torsion, Welligkeit und Beschnittbezüge erfüllen nach Stabilisierung das Ziel |
| Bleibt die Leistung erhalten? | Anwendungsnachweis für die beanspruchte Oberflächenverbesserung | Gegebenenfalls Struktur-, Ermüdungs- und Eigenspannungsnachweis des umgeformten und gestrahlten Zustands |
Tabelle 3. Kugelstrahlumformen behält die Strahlprozesslenkung bei und ergänzt sie um Nachweise zur beabsichtigten Form.
Wird zugleich eine Oberflächenverbesserung angerechnet, ist nachzuweisen, dass der Umformweg die erforderliche Eigenspannungs-, Ermüdungs- oder Oberflächenwirkung liefert. Ein Bauteil kann die Kontur erfüllen und dennoch an Oberflächen- oder Leistungsanforderungen scheitern.
Darf Verzug durch zusätzliches Strahlen korrigiert werden?
Zusätzliche Exposition verändert Kaltverformung, Eigenspannung, Rauheit und Schädigungsrisiko. Strahlen der Gegenseite kann die Form wiederherstellen und zugleich einen nicht qualifizierten Spannungszustand erzeugen. Jede Korrektur wird als genehmigter Umform- oder Nacharbeitsgang mit Grenzen und Wiederholungsprüfung behandelt.
Entstand der Verzug durch ein anomales Ereignis, bleiben Ausgangszustand und Nachweise erhalten, betroffenes Produkt wird eingegrenzt und die Ursache vor der Korrektur ermittelt. Wiederhergestellte Form beseitigt die Prozessnichtkonformität nicht.
Welche Aufzeichnungen werden benötigt?
- Richtige Prozessbezeichnung und Genehmigungsstelle.
- Werkstoff, Zustand, Dicke, Walzrichtung und Eingangsform.
- Qualifizierte Anlage, Strahlmittel, Intensität und Sättigungsnachweis.
- Umformzonenplan, Schutzflächen, Durchgänge, Überlappung und Reihenfolge.
- Vorrichtungs- oder Vorspannlast, Auflage und Entlastungszustand.
- Zwischen- und Endkonturen im freien Zustand.
- Nachweise zu Oberfläche, Bedeckungsgrad und Funktionsleistung.
- Abweichungen, iterative Korrekturen, Genehmigungen und Endfreigabe.
Häufig gestellte Fragen
Ist Kugelstrahlumformen lediglich Verfestigungsstrahlen mit hoher Intensität?
Nein. Kugelstrahlumformen ist durch gezielte Formlenkung mittels räumlichem Dehnungsplan definiert. Hohe Intensität ohne Umformplan ist kein qualifizierter Umformprozess und kann Bauteile lediglich schädigen oder verziehen.
Kann gewöhnliches Verfestigungsstrahlen ein verzogenes Bauteil richten?
Nicht als informelle Reparatur. Formkorrektur durch Strahlen benötigt einen freigegebenen Umform- oder Nacharbeitsplan mit Nachweisen zu Oberfläche, Eigenspannung, Maß und Leistung.
Benötigt Kugelstrahlumformen weiterhin eine Almen-Intensitätsprüfung?
Eine kontrollierte Prozessantwort ist üblicherweise Teil der Prozessbasis; entscheidend ist jedoch der vollständige geltende Umformplan. Almen-Intensität allein definiert keine Bauteilkrümmung.
Ist der Bedeckungsgrad mit dem Umformbetrag identisch?
Nein. Der Bedeckungsgrad beschreibt Eindrücke auf der Oberfläche nach dem freigegebenen Verfahren. Der Umformbetrag ist die resultierende Konturänderung und hängt von der Dehnungsverteilung im Bauteil ab.
Was ist Kugelstrahlumformen unter Vorspannung?
Das Bauteil wird während des Strahlens elastisch belastet und nimmt nach dem Entlasten eine andere Form an. Belastung, Vorrichtung, Sicherheit, Reihenfolge und Rückfederung sind zu qualifizieren.
Kann ein Umformmodell die Formmessung ersetzen?
Nein. Modelle unterstützen Zonen- und Durchgangsplanung; Eingangseigenspannung und Werkstoffstreuung erfordern gemessene Konturrückkopplung und unabhängige Validierung.
Kann dieselbe Anlage beide Prozesse ausführen?
Möglicherweise, wenn Fähigkeit, Konfiguration und Lenkung für jeden Prozessweg qualifiziert sind. Gemeinsame Ausrüstung macht Verfahren, Genehmigungen und Abnahmekriterien nicht austauschbar.
Verbessert Kugelstrahlumformen automatisch die Ermüdungslebensdauer?
Nein. Es verändert Form und oberflächennahen Zustand; Ermüdung hängt zusätzlich von Rauheit, Eigenspannungsverteilung, Belastung, Kanten und Folgeprozessen ab. Die Leistungsaussage benötigt eigene Nachweise.
Die wichtigsten Punkte
- Festlegen, ob Formänderung ein Grenzwert oder das geforderte Ergebnis ist.
- Ungeplanten Verzug nicht als Nachweis für Kugelstrahlumformen verwenden.
- Almen-Intensität, Bedeckungsgrad und Bauteilkrümmung als verschiedene Größen behandeln.
- Umformzonen, Durchgangsfolge, Vorrichtung und Messung im freien Zustand qualifizieren.
- Iterative Korrektur und kumulative Exposition lenken.
- Oberfläche und Leistung auch bei erreichter Sollform nachweisen.
Weiterführende Leitfäden von SP Center
- Verfestigungsstrahlen dünnwandiger Bauteile
- Maßänderungen nach dem Verfestigungsstrahlen
- Simulation des Verfestigungsstrahlens
- Was ist Verfestigungsstrahlen?
Technische Quellen
1. SAE J2441_202511: Shot Peening, stabilized November 2025
2. SAE ARP7488: Peening Design and Process Control Guidelines, issued January 2018
3. SAE J442_202602: Tools for Peening Intensity Determination and Verification, revised February 2026
4. Finite-Elemente-Analyse der strahlbedingten Verformung flexibler Platten, 1998
5. Simulation von Strahlparametern bis zu Eigenspannungs- und Verformungsfeldern, 2016
6. Kugelstrahlumformen mit geschlossenem Regelkreis, prozessbegleitender Messung und Optimierung, 2022
Hinweis zu Normen: Prozessbezeichnung, Umformgrenzen, Oberflächenanforderungen, Nacharbeit und Genehmigung richten sich nach Zeichnung, Spezifikation und zuständiger Kundenstelle.
