Kulowanie stosuje się zwykle w celu zmiany stanu warstwy przypowierzchniowej przy jednoczesnym utrzymaniu elementu w granicach tolerancji wymiarowych. Kształtowanie kulowaniem celowo wykorzystuje niezrównoważone pole odkształceń wywołanych kulowaniem do zmiany krzywizny lub korekty kształtu. W obu przypadkach mogą zachodzić te same zjawiska fizyczne związane z uderzeniami, lecz cel projektowy, oprzyrządowanie, tor ruchu i kryteria akceptacji i zarządzanie zmianami są odmienne.

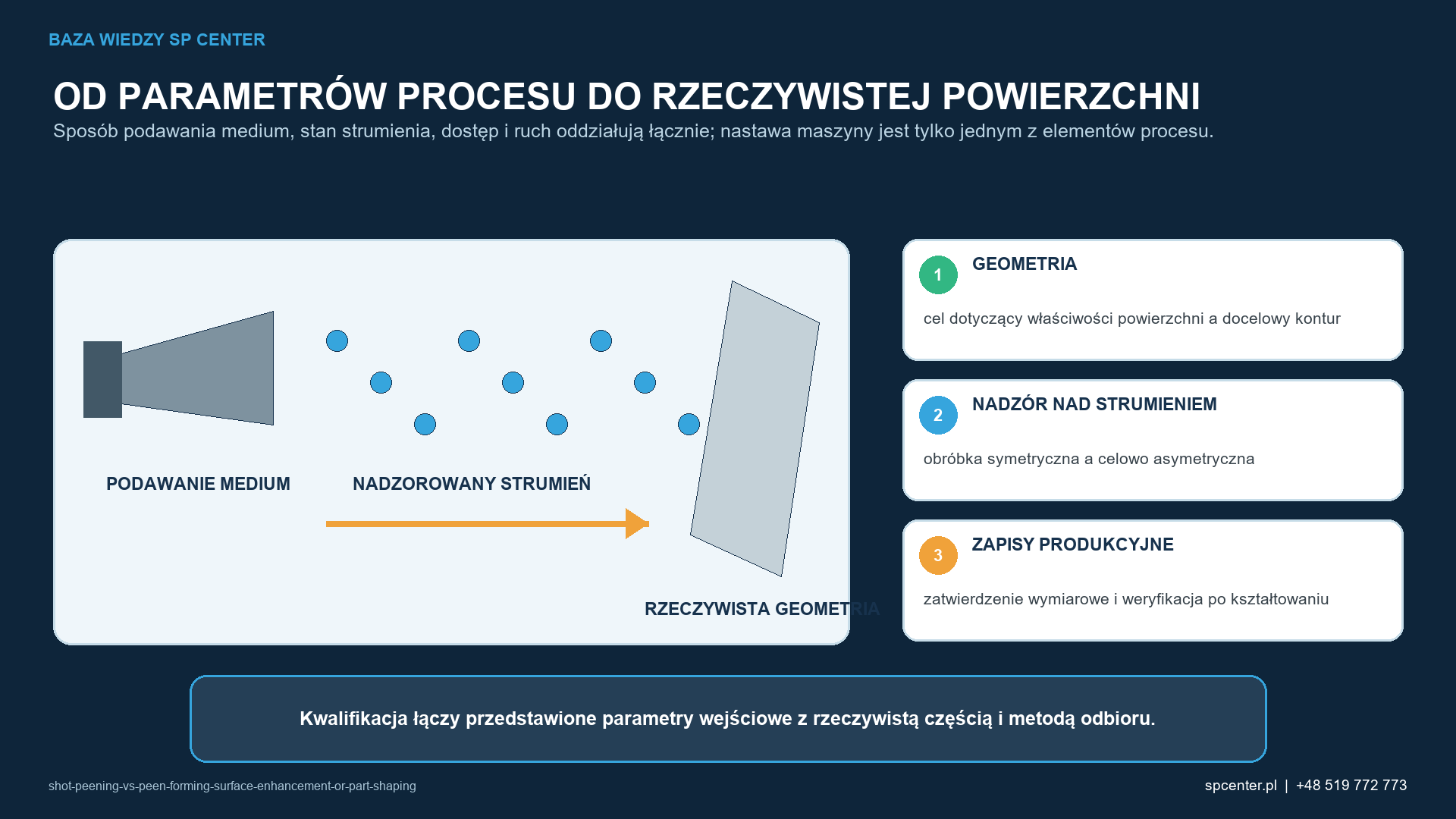

Rysunek 1 stanowi techniczną pomoc w podejmowaniu decyzji dotyczących porównania kulowania i kształtowania kulowaniem: umacnianie powierzchni czy kształtowanie części? Nie zawiera uniwersalnego zestawu parametrów procesu i nie zastępuje obowiązującego rysunku, specyfikacji, kwalifikacji ani dokumentacji potwierdzającej akceptację elementu.
Jaka decyzja inżynierska leży u podstaw wyboru między kulowaniem a kształtowaniem kulowaniem?
Kulowanie stosuje się zwykle w celu zmiany stanu warstwy przypowierzchniowej przy jednoczesnym utrzymaniu elementu w granicach tolerancji wymiarowych. Kształtowanie kulowaniem celowo wykorzystuje niezrównoważone pole odkształceń wywołanych kulowaniem do zmiany krzywizny lub korekty kształtu. W obu przypadkach mogą zachodzić te same zjawiska fizyczne związane z uderzeniami, lecz cel projektowy, oprzyrządowanie, tor ruchu i kryteria akceptacji i zarządzanie zmianami są odmienne.
Decyzja jest uzasadniona tylko wtedy, gdy wymaganie, mechanizm fizyczny i metoda odbioru odnoszą się do tego samego stanu elementu. Przy porównaniu kulowania z kształtowaniem kulowaniem podczas pierwszego przeglądu należy powiązać cel w postaci poprawy właściwości powierzchni z celem w postaci uzyskania określonego konturu, obróbkę zrównoważoną z celowo asymetryczną, a także podstawę zatwierdzania wymiarów i weryfikację po kształtowaniu. Jeśli którykolwiek z tych elementów jest nieznany, nominalne nastawy procesu mogą sprawiać wrażenie stabilnych, podczas gdy kluczowa cecha nadal pozostaje niezakwalifikowana.
Zakres tej strony wyznaczono celowo: porównanie zachowuje rozróżnienie między dwoma odmiennymi celami — poprawą właściwości powierzchni i kontrolowanym kształtowaniem. Niezamierzone zmiany wymiarów i odkształcenia elementów cienkościennych omówiono na oddzielnych stronach diagnostycznych. Rozdzielenie to ma znaczenie zarówno dla inżynierii, jak i widoczności w wyszukiwarkach, ponieważ czytelnik powinien trafić na stronę odpowiadającą dokładnie na jego pytanie, a nie na kilka niemal identycznych podsumowań.
Jakie zmienne definiują kontrolowany proces kulowania lub kształtowania kulowaniem?
Analiza obejmuje trzy wzajemnie powiązane obszary kontroli: cel poprawy właściwości powierzchni w porównaniu z docelowym konturem; obróbka zrównoważona w porównaniu z celowo asymetryczną; wymagania wymiarowe i weryfikacja po kształtowaniu. Dla każdego obszaru trzeba określić sposób kontroli i odpowiadający mu wynik. Same nastawy maszyny są tylko częścią instrukcji. Mogą stanowić podstawę oceny technicznej dopiero po powiązaniu ich z faktycznym oddziaływaniem strumienia medium, dostępem do elementu i metodą odbioru.
| Obszar decyzyjny | Co musi zostać określone | Dokumentacja potwierdzająca spełnienie kryteriów odbioru |
|---|---|---|
| Cel dotyczący właściwości powierzchni w porównaniu z docelowym konturem | Jednoznaczne oznaczenie procesu na rysunku | Intensywność i pokrycie w obróbce powierzchniowej |
| Obróbka zrównoważona a celowo asymetryczna | Opracowanie procesu i oprzyrządowania właściwych dla danej technologii | Pełny pomiar konturu lub profilu na potrzeby kształtowania |
| Nadrzędne wymagania wymiarowe i weryfikacja po kształtowaniu | Oddziel plany odbioru powierzchniowego i wymiarowego | Zapisy dotyczące sprężynowania powrotnego i powtarzalności |
Tabela 1. Macierz decyzji technicznych dla tego artykułu.
Środki kontroli przedstawione w tabeli 1 są wzajemnie powiązane. Zmiana między celem dotyczącym właściwości użytkowych powierzchni a docelowym konturem może zmienić zakres dokumentacji potwierdzającej wymaganej dla obróbki zrównoważonej w porównaniu z celowo asymetryczną, natomiast ograniczenie służące zapewnieniu zgodności z zatwierdzonymi wymaganiami wymiarowymi i weryfikacji po kształtowaniu może zawęzić dopuszczalne okno procesu. Plan kwalifikacji powinien zatem obejmować badanie wzajemnych oddziaływań, zamiast zatwierdzania każdej zmiennej osobno.
Jak porównanie kulowania z kształtowaniem kulowaniem wpisuje się w cały system kulowania?
Warianty procesu należy porównywać względem tego samego wymagania dotyczącego części, a nie ich nazw marketingowych. W decyzji należy określić, jaki wynik ma znaczenie, które dowody można przenieść oraz jakie środki kontroli właściwe dla poszczególnych technologii pozostają odmienne.
W tym przypadku należy wdrożyć konkretne środki kontroli: jednoznaczne oznaczenie procesu na rysunku; opracowanie technologii i oprzyrządowania właściwych dla danego procesu; oraz odrębne plany odbioru powierzchniowego i wymiarowego. Działania te należy opisać językiem operacyjnym, wskazując osobę odpowiedzialną, częstotliwość, wartość graniczną i sposób reakcji. Sformułowania takie jak „regularnie monitorować” lub „w razie potrzeby” nie określają powtarzalnego działania produkcyjnego.
Intensywność Almena, pokrycie i reakcja elementu pozostają odrębnymi poziomami dokumentacji potwierdzającej. Intensywność charakteryzuje strumień w znormalizowanych warunkach badania. Pokrycie odnosi się do obserwowanych śladów uderzeń na określonej powierzchni. Chropowatość, wymiary, naprężenia szczątkowe, twardość, właściwości zmęczeniowe lub korozyjne opisują odrębne wyniki tylko wtedy, gdy wymaga tego kwalifikacja lub rysunek.
Wymagania dotyczące powiązania dokumentacji z procesem są jednoznaczne: jednoznaczne oznaczenie procesu na rysunku, opracowanie przebiegu procesu i oprzyrządowania właściwe dla danej technologii oraz odrębne plany akceptacji powierzchni i wymiarów muszą być powiązane z faktycznie używanym wyposażeniem, medium do kulowania, oprzyrządowaniem, geometrią i zapisami numerów seryjnych.

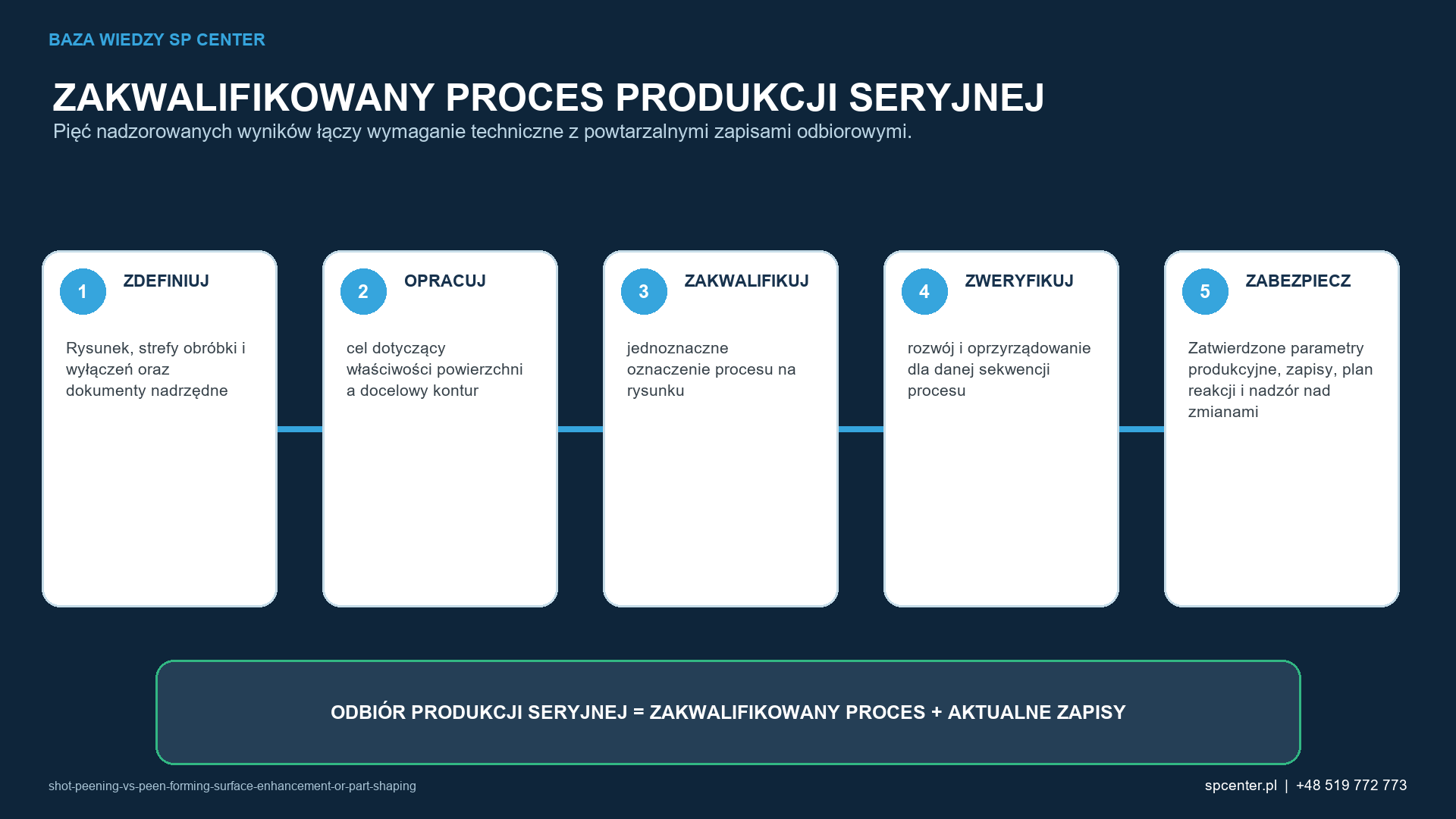

Jak należy kwalifikować kulowanie i kształtowanie kulowaniem przed rozpoczęciem produkcji seryjnej?
- Potwierdź podstawę wymagań. Ustal obowiązujące wersje rysunku i przywołanych norm, klauzule zamówienia oraz wymagania klienta przekazane w łańcuchu dostaw. Przed wyborem procesu zapisz nierozstrzygnięte sprzeczności.
- Należy zdefiniować zastosowanie. Określić, czy celem są właściwości powierzchni, czy docelowy kształt, wskazać cechę najtrudniej dostępną lub najbardziej podatną na uszkodzenia oraz podać powierzchnie wyłączone z obróbki.
- Przygotuj próbę. Zastosuj urządzenia, medium do kulowania, oprzyrządowanie i ruch reprezentatywne dla produkcji, a następnie sprawdź obróbkę zrównoważoną i celowo asymetryczną, nie przekraczając kryteriów przerwania dotyczących materiału, powierzchni lub wymiarów.
- Zgromadź niezależne dowody. Połącz intensywność i pokrycie dla obróbki powierzchniowej, pełny pomiar zarysu lub profilu na potrzeby kształtowania i oceny powrotu sprężystego oraz zapisy powtarzalności, tak aby żaden pojedynczy wskaźnik pośredni nie przesądzał samodzielnie o całej decyzji dotyczącej akceptacji.
- Ustal konfigurację bazową i zatwierdź jednoznaczne oznaczenie procesu na rysunku, opracowanie procesu i oprzyrządowania właściwych dla danej technologii oraz odrębne plany akceptacji powierzchni i wymiarów. Uwzględnij także zasady alarmowania, utrzymanie ruchu, okres przechowywania zapisów oraz kryteria ponownej kwalifikacji.
Jakie pomiary potwierdzają nadzór nad kulowaniem i kształtowaniem kulowaniem?
Dokumentacja potwierdzająca powinna odpowiadać stawianej tezie. Wynik może być poprawny technicznie, a mimo to niewystarczający, jeżeli odpowiada na inne pytanie niż rysunek lub plan kwalifikacji. Tabela 2 rozróżnia trzy najczęściej mylone poziomy dokumentacji potwierdzającej.
| Poziom dokumentacji potwierdzającej | Co może wykazać | Czego nie można udowodnić wyłącznie na tej podstawie |
|---|---|---|
| Weryfikacja procesu | Zakwalifikowany strumień i konfiguracja pozostają pod kontrolą dzięki kontroli intensywności i pokrycia powierzchni w procesie obróbki powierzchniowej. | Pełne pokrycie części lub jej trwałość zmęczeniowa. |
| Akceptacja powierzchni | Spełnienie w określonej strefie zdefiniowanego wymagania dotyczącego obserwacji lub stanu potwierdza się na podstawie pomiaru pełnego konturu lub profilu na potrzeby kształtowania. | Wartość naprężeń szczątkowych ani głębokość ich występowania. |
| Dokumentacja potwierdzająca dotycząca części lub systemu | Kwestię dotyczącą konkretnego zastosowania rozstrzyga się na podstawie zapisów sprężynowania zwrotnego i powtarzalności. | Możliwość przeniesienia na inny materiał, geometrię lub warunki eksploatacji. |
Tabela 2. Macierz decyzji technicznych dla tego artykułu.
Plan pomiarów powinien określać lokalizację, kierunek, metodę, przyrząd, status wzorcowania lub weryfikacji, częstotliwość pobierania próbek oraz jednostkę uprawnioną do akceptacji. W przypadku porównania kulowania z kształtowaniem kulowaniem najbardziej użyteczny pakiet dokumentacji obejmuje intensywność i pokrycie powierzchni dla obróbki powierzchniowej, pełny pomiar konturu lub profilu dla kształtowania oraz zapisy sprężynowania zwrotnego i powtarzalności, a także umożliwia jednoznaczne powiązanie zapisów źródłowych lub pomocniczych z partią poddaną procesowi.
Ilustrację opracowano specjalnie dla SP Center; nie jest ona przedstawiana jako fotografia urządzeń produkcyjnych ani zmierzony wynik badania elementu.

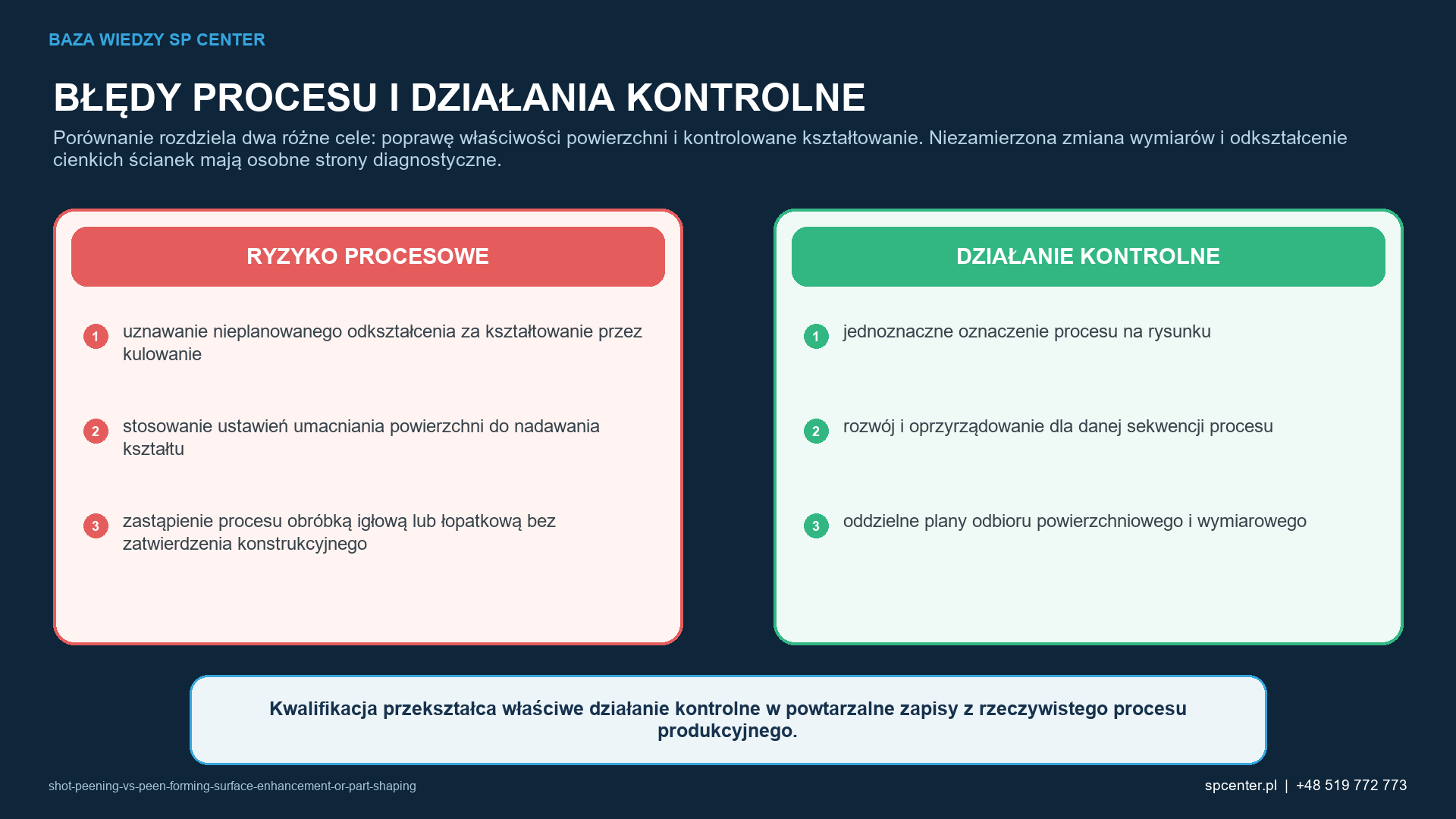

Jakie tryby uszkodzeń wymagają zatrzymania kulowania lub kształtowania kulowaniem albo podjęcia działań zabezpieczających?
- Akceptowanie nieplanowanego odkształcenia jako kształtowania kulowaniem. Odizolować wyroby objęte problemem, potwierdzić ostatni znany stan zgodny i na podstawie jednoznacznego oznaczenia procesu na rysunku ustalić, czy problem wynika z wymagania, konfiguracji czy wykonania.
- Stosowanie nastaw procesu ulepszania powierzchni do kształtowania części. Nie kompensuj problemu dodatkową ekspozycją, dopóki nie rozdzielisz wpływu dostępu, medium, urządzeń i reakcji powierzchni. Właściwym rozwiązaniem jest opracowanie procesu i oprzyrządowania odpowiednich dla danego przebiegu procesu.
- Zastąpienie procesu obróbką igłową lub narzędziami listkowymi bez zatwierdzenia przez dział konstrukcyjny. Należy zabezpieczyć ścieżkę audytu i uzyskać wymaganą decyzję działu technicznego lub klienta. Działania naprawcze powinny opierać się na odrębnych planach odbioru powierzchni i wymiarów oraz wskazywać wszystkie wyroby przetworzone w warunkach budzących wątpliwości.
Ponowna obróbka nie stanowi automatycznej korekty. Skumulowana ekspozycja, reakcja materiału, chropowatość powierzchni, wymiary oraz kolejność nakładania powłoki lub obróbki cieplnej mogą ograniczać możliwość przeprowadzenia kolejnego cyklu. Upoważnienie do ponownej obróbki oraz wymagane ponowne kontrole odbiorowe muszą być jednoznacznie udokumentowane.
Jak inżynierowie i zamawiający powinni specyfikować kulowanie i kształtowanie kulowaniem, aby jednoznacznie rozróżnić te procesy?
Najpierw opisać część i podejmowaną decyzję, a następnie proces. Zapytanie ofertowe powinno określać numer części i rewizję, materiał i obróbkę cieplną, początkowy stan powierzchni, mapę obszarów obróbki i maskowania, przywołane normy, wymaganą intensywność i oznaczenie płytki Almena, definicję pokrycia powierzchni, ograniczenia dotyczące powierzchni i wymiarów, wielkość partii oraz wymagane zapisy. W tym przypadku należy dodać jednoznaczne wymagania dotyczące celu w zakresie właściwości powierzchni w zestawieniu z docelowym kształtem, obróbki symetrycznej lub celowo asymetrycznej, a także uprawnień do zatwierdzania wymiarów i weryfikacji po kształtowaniu.
Nie należy stosować uniwersalnych nastaw skopiowanych z innej części. Zamiast tego należy poprosić dostawcę o wyjaśnienie, w jaki sposób proponowany przebieg procesu zapewnia kontrolę nad jednoznacznym oznaczeniem procesu na rysunku, opracowaniem przebiegu procesu i oprzyrządowania właściwych dla danej technologii oraz odrębnymi planami odbioru powierzchniowego i wymiarowego, a także w jaki sposób pozwoli wykryć uznanie nieplanowanego odkształcenia za kształtowanie kulowaniem, użycie zestawu parametrów przeznaczonego do poprawy właściwości powierzchni w celu nadania części kształtu oraz zastąpienie procesu obróbką igłową lub listkową bez zatwierdzenia przez jednostkę odpowiedzialną za projekt. Pozwala to uzyskać porównywalną ofertę techniczną bez narzucania niezakwalifikowanego zestawu parametrów.
Najkrótsze wiarygodne stwierdzenie dotyczące akceptacji ma charakter warunkowy: decyzję o zastosowaniu kulowania albo kształtowania kulowaniem można zatwierdzić tylko wtedy, gdy zatwierdzona konfiguracja jest aktualna, wymagane wyniki dotyczące intensywności i pokrycia powierzchni spełniają kryteria, zachowane są limity właściwe dla danej części, a zapisy można jednoznacznie powiązać z partią poddaną procesowi. Każde twierdzenie dotyczące parametrów użytkowych, które wykracza poza te kontrole, wymaga własnej podstawy walidacyjnej.
Jak należy kwalifikować kulowanie i kształtowanie kulowaniem, rozróżniać umacnianie powierzchni od kształtowania części oraz określać wymagania dotyczące obu procesów?
Kwalifikacja musi powiązać konkretny element z nadzorowanym procesem produkcyjnym. Przy porównaniu kulowania z kształtowaniem kulowaniem — umacniania powierzchni z kształtowaniem części — przegląd techniczny powinien obejmować cel dotyczący właściwości powierzchni w porównaniu z docelowym zarysem, obróbkę zrównoważoną w porównaniu z celowo asymetryczną, uprawnienia do zatwierdzania wymiarów oraz weryfikację po kształtowaniu. Pomyślnego wyniku próby nie można przenieść na inne warunki, jeśli bez przeglądu zmieniono wyposażenie, medium do kulowania, oprzyrządowanie, geometrię, ruch, przygotowanie lub metodę odbioru.
Plan dopuszczenia powinien uwzględniać ryzyka charakterystyczne dla danego zagadnienia: uznawanie nieplanowanego odkształcenia za wynik kształtowania kulowaniem, używanie nastaw procesu przeznaczonego do umacniania powierzchni w celu nadawania kształtu oraz zastępowanie procesu obróbką igłową lub płatkową bez zatwierdzenia przez jednostkę odpowiedzialną za projekt. SP Center może zaproponować analizę wykonalności i przebieg procesu zapewniający jego kontrolę, lecz rysunek, przywołane specyfikacje, zatwierdzone odstępstwa i wymagania klienta przekazane w łańcuchu dostaw pozostają wiążącą podstawą umowną.
| Dane wejściowe zapytania ofertowego | Dlaczego to ma znaczenie |
|---|---|
| Nadzorowany rysunek i jego wydanie | Określa tożsamość części, strefy obróbki, granice i wyłączenia. |
| Materiał, obróbka cieplna i powierzchnia przed procesem | Wspomaga ocenę medium, uszkodzeń, chropowatości, zanieczyszczeń i kolejności operacji. |
| Obowiązujące specyfikacje i wymagania klienta przekazane w łańcuchu dostaw | Wskazuje obowiązujące źródło wymagań dotyczących intensywności, pokrycia, medium, zapisów i kryteriów odbioru. |
| Geometria, wymiary, masa i cechy reprezentatywne | Wspomaga ocenę wykonalności w zakresie celu dotyczącego właściwości powierzchni w porównaniu z docelowym konturem oraz miejsca o najtrudniejszym dostępie. |
| Liczba części, zasady tworzenia partii i plan dostaw | Umożliwia opracowanie procesu produkcyjnego, planu zdolności produkcyjnych, poziomu identyfikowalności i podstawy handlowej. |
| Wymagania dotyczące powierzchni, wymiarów i zapisów | Zapobiega traktowaniu intensywności lub pokrycia powierzchni jako jedynej podstawy dopuszczenia. |
Tabela 3. Dane wejściowe zapytania ofertowego do kontrolowanego przeglądu projektu.
MATERIAŁY POMOCNICZE DO ZAPYTANIA OFERTOWEGO Prześlij nadzorowany rysunek, wymagania i planowaną liczbę części na adres [email protected]. W sprawie wstępnej oceny wykonalności zadzwoń pod numer +48 519 772 773.
Jakie powszechne błędne przekonania na temat różnic między kulowaniem a kształtowaniem kulowaniem — umacniania powierzchni i kształtowania części — wymagają sprostowania?
SPRAWDŹ Prawidłowa intensywność Almena stanowi pełne potwierdzenie wyników porównania kulowania z kształtowaniem kulowaniem. Fałsz. Intensywność, pokrycie powierzchni, stan elementu i potwierdzenie właściwe dla danego zastosowania to odrębne kwestie.
SPRAWDŹ Zakwalifikowane nastawy można automatycznie przenieść na inną maszynę lub część. Fałsz. Porównanie to rozdziela dwa odmienne cele: poprawę właściwości powierzchni i kontrolowane kształtowanie. Niezamierzona zmiana wymiarów oraz odkształcenia cienkich ścianek zostały omówione na odrębnych stronach diagnostycznych.
SPRAWDŹ Większa ekspozycja zawsze poprawia wynik. Fałsz. Główne zagrożenia to uznawanie nieplanowanego odkształcenia za efekt kształtowania kulowaniem, stosowanie zestawu parametrów do ulepszania powierzchni w celu nadania kształtu oraz zastępowanie procesu metodami igłowymi lub płytkowymi bez zatwierdzenia przez jednostkę odpowiedzialną za projekt.
SPRAWDŹ Kontrola wzrokowa powierzchni zastępuje nadzorowane zapisy. Fałsz. Jeżeli takie wyniki są wymagane, dokumentacja dopuszczenia powinna obejmować intensywność i pokrycie dla obróbki powierzchniowej, pomiar pełnego konturu lub profilu dla kształtowania oraz zapisy sprężynowania zwrotnego i powtarzalności.
Często zadawane pytania o kulowanie i kształtowanie kulowaniem — umacnianie powierzchni czy nadawanie kształtu części?
Jakie informacje są potrzebne do wyceny kulowania lub kształtowania kulowaniem?
Przydatne zapytanie ofertowe obejmuje nadzorowany rysunek wraz z numerem rewizji, materiał i stan po obróbce cieplnej, określone strefy obróbki i strefy wyłączone, obowiązujące normy, wymagania dotyczące intensywności i pokrycia powierzchni, ograniczenia dotyczące powierzchni i wymiarów, liczbę części, zasady podziału na partie oraz wymagane zapisy. Pierwszy przegląd techniczny powinien również uwzględniać cel dotyczący właściwości powierzchni w porównaniu z docelowym konturem, obróbkę zrównoważoną w porównaniu z celowo asymetryczną, a także źródło wymagań wymiarowych i weryfikację po kształtowaniu.
Jakie zapisy potwierdzają nadzór nad kulowaniem i kształtowaniem kulowaniem?
Zestaw zapisów powinien powiązać identyfikatory części i partii z zakwalifikowaną maszyną, medium, przyrządem mocującym i programem, a następnie obejmować aktualne dane dotyczące intensywności, pokrycia powierzchni oraz wymaganych kontroli części. W tym przypadku dokumentacja potwierdzająca powinna obejmować intensywność i pokrycie powierzchni dla obróbki powierzchniowej, pełny pomiar konturu lub profilu dla kształtowania oraz zapisy dotyczące sprężynowania zwrotnego i powtarzalności.
Czy skuteczny, zatwierdzony zestaw parametrów można przenieść na inną część lub maszynę?
Same nastawy nie wystarczą. Przy przenoszeniu procesu należy przeanalizować różnice w zakresie wyposażenia, medium, geometrii, kinematyki, oprzyrządowania i kryteriów akceptacji. Główne ryzyka związane z wyborem między kulowaniem a kształtowaniem kulowaniem obejmują akceptowanie nieplanowanego odkształcenia jako kształtowania kulowaniem, używanie zestawu parametrów do uszlachetniania powierzchni w celu nadania kształtu oraz zastępowanie procesu metodami igłowymi lub listwowymi bez zatwierdzenia projektowego.
Czy prawidłowa intensywność Almena potwierdza wynik uzyskany na elemencie?
Nie. Intensywność Almena charakteryzuje strumień kulujący w zdefiniowanych warunkach badania. Pokrycie części, dostęp, stan powierzchni, wymiary, naprężenia szczątkowe i właściwości zmęczeniowe są odrębnymi zagadnieniami i wymagają dokumentacji potwierdzającej wskazanej na rysunku lub w planie kwalifikacji.
Kiedy należy ponownie zakwalifikować rozróżnienie między kulowaniem a kształtowaniem kulowaniem?
Potrzebę ponownej kwalifikacji należy ocenić po zmianie, która może zmienić zakwalifikowaną zależność między parametrami wejściowymi i wynikami procesu, w tym po zmianie maszyny, dyszy lub koła rzutowego, medium, separatora, uchwytu, programu, geometrii części lub metody kontroli. Postępowanie powinno zapewniać zachowanie jednoznacznego oznaczenia procesu na rysunku, prac rozwojowych i oprzyrządowania właściwych dla danego przebiegu procesu oraz odrębnych planów akceptacji powierzchni i wymiarów.
Czy kulowanie może naprawić istniejące pęknięcie lub wadę będącą podstawą odrzucenia?
Nie. Kulowanie jest kontrolowanym procesem poprawy właściwości powierzchni, a nie metodą naprawy pęknięć. Istniejące uszkodzenia należy wykryć i ocenić, a decyzję dotyczącą dalszego postępowania musi przed kulowaniem podjąć uprawniona jednostka odpowiedzialna za projekt i naprawę.
Czy śrutowanie jest dopuszczalnym zamiennikiem kulowania lub kształtowania kulowaniem?
Nie — nie automatycznie. Śrutowanie jest zwykle wymagane do czyszczenia, usuwania zgorzeliny lub nadawania tekstury, natomiast kontrolowane kulowanie wymaga określenia medium, intensywności, pokrycia powierzchni, ekspozycji i identyfikowalności. Zastąpienie jednego procesu drugim wymaga zgody jednostek odpowiedzialnych za projekt i wymagania umowne dotyczące elementu.
Jak SP Center może ocenić ten projekt kulowania?
Prześlij nadzorowany rysunek, materiał i stan obróbki cieplnej, wymagane normy, strefy obróbki i maskowania, planowaną liczbę części oraz wymagane zapisy odbiorowe. SP Center może następnie ocenić wykonalność, wskazać brakujące dane wejściowe i zaproponować sposób kwalifikacji. W sprawie wstępnej konsultacji zadzwoń pod numer +48 519 772 773.
Jakie są najważniejsze wnioski?
- Kulowanie stosuje się zwykle w celu zmiany stanu warstwy przypowierzchniowej przy jednoczesnym utrzymaniu elementu w granicach tolerancji wymiarowych. Kształtowanie kulowaniem celowo wykorzystuje niezrównoważone pole odkształceń wywołanych kulowaniem do zmiany krzywizny lub korekty kształtu. W obu przypadkach mogą zachodzić te same zjawiska fizyczne związane z uderzeniami, lecz cel projektowy, oprzyrządowanie, tor ruchu i kryteria akceptacji i zarządzanie zmianami są odmienne.
- Należy kontrolować cel dotyczący właściwości powierzchni w zestawieniu z docelowym konturem, obróbkę zrównoważoną lub celowo asymetryczną oraz uprawnienia do zatwierdzania wymiarów i weryfikację po kształtowaniu jako jeden wzajemnie powiązany system.
- Aby zachować stabilność zatwierdzonego przebiegu procesu, stosuj jednoznaczne oznaczenie procesu na rysunku, opracowanie i oprzyrządowanie właściwe dla danego przebiegu procesu oraz odrębne plany odbioru powierzchni i wymiarów.
- Przed dopuszczeniem wyrobu należy wykryć i wyeliminować następujące problemy: uznawanie nieplanowanego odkształcenia za kształtowanie kulowaniem, stosowanie nastaw procesu umacniania powierzchni do nadawania kształtu oraz zastępowanie procesu obróbką igłową lub listwową bez zatwierdzenia projektu.
- Zbuduj pakiet dokumentacji potwierdzającej w oparciu o intensywność i pokrycie powierzchni w przypadku obróbki powierzchniowej, pomiar pełnego konturu lub profilu w przypadku kształtowania oraz zapisy sprężynowania i powtarzalności.
- Za podstawę akceptacji należy uznawać rysunek, umowę, wymagania klienta przekazane w łańcuchu dostaw oraz kompletne, nadzorowane wydania norm.
Które powiązane poradniki SP Center warto przeczytać w następnej kolejności?
- Kulowanie konwencjonalne a ultradźwiękowe: który proces wybrać?
- Konwencjonalne kulowanie a kulowanie laserowe: różnice i zastosowania
- Kulowanie dwuetapowe: kiedy stosować dwa etapy i dwa rodzaje medium
- Czym jest kulowanie?
Które źródła techniczne stanowią podstawę tego poradnika?
2. SAE ARP7488, Wytyczne dotyczące projektowania i kontroli procesu kulowania
3. SAE AMS2545A, Kontrolowane pneumatyczne młotkowanie igłowe, prostowanie i kształtowanie
4. SAE AMS2588, Kształtowanie przez młotkowanie igłowe aktywowane ultradźwiękowo
5. SAE AS7045, Pomiar i klasyfikacja naprężeń szczątkowych
6. SAE J442_202602, Narzędzia do wyznaczania i weryfikacji intensywności kulowania
7. SAE J443_202512, Procedury wyznaczania i weryfikacji intensywności kulowania
8. SAE J2277_202301, Wyznaczanie pokrycia w kulowaniu
NADZÓR NAD DOKUMENTAMI ODNIESIENIA Stosuj pełne rewizje wskazane w rysunku, umowie i wymaganiach klienta przekazanych w łańcuchu dostaw. Ten artykuł przedstawia kontekst inżynierski i nie zastępuje wymagań objętych nadzorem.
