Oddělte vylepšení povrchu od záměrné kontroly tvaru před výběrem parametrů, upínacích přípravků, měření a schvalovacích kritérií
Kuličkování a tváření kuličkováním využívají stejný základní mechanismus – opakované nárazy částic vytvářejí plastickou deformaci v povrchové vrstvě – nejde však o zaměnitelné procesy. Kuličkování se obvykle předepisuje pro dosažení řízeného stavu povrchu při zachování výkresových tolerancí součásti. Při tváření kuličkováním se míra deformace napříč panelem nebo průřezem záměrně mění, aby se vytvořilo nebo korigovalo požadované zakřivení. Tento rozdíl ovlivňuje technický plán, kvalifikaci a doklady pro uvolnění.
Jaký je rozhodující rozdíl?
Rozhodujícím rozdílem je zamýšlený výstup. U kuličkování je makroskopická změna tvaru rizikem nebo omezením. U kuličkování je změna tvaru požadovaným výsledkem. Proces se nestane kuličkováním pouze proto, že se tenký díl ohne, a nezůstává běžným kuličkováním, když se záměrně použije dodatečná expozice k dosažení kontury.
Výkresy, postupy a zprávy by měly uvádět správný postup. Nejednoznačné termíny jako „narovnání kuličkováním“ vyžadují kontrolované vyjasnění cílové geometrie, ošetřovaných povrchů, požadavků na povrch a schvalovacího orgánu.
| Rozměry | Kuličkování | Kuličkování |
|---|---|---|
| Primární účel | Úprava zbytkového napětí v blízkosti povrchu a tváření za studena z důvodu únavy materiálu nebo jiného schváleného přínosu pro povrch | Vytvoření nebo oprava zadaného obrysu součásti pomocí kontrolovaného rozdílného plastického napětí |
| Změna tvaru | Nezamýšlené a omezené tolerancemi výkresu | Záměrný výstup měřený oproti cílovému obrysu |
| Mapa ošetření | Požadované, chráněné a přechodové plochy | Prostorová intenzita, médium, počet průchodů, směr a volitelné zóny předpětí, které generují zakřivení |
| Hlavní procesní doklady | Intenzita, médium, pokrytí, integrita povrchu a přijetí dílu | Řízené rázové vstupy plus obrys, pružnost, opakovatelnost a doklady z modelu tváření nebo zkušebního modelu |
| Typické riziko | Nedostatečné kuličkování, nadměrné kuličkování, vynechané pokrytí, poškození povrchu nebo deformace | Nadměrné nebo nedostatečné tváření, zkroucení, lokální vlnitost, efekt hran a tvarový posun v důsledku vstupního napětí |
| Přepracování | Dodatečné kuličkování pouze podle schváleného procesu nebo oprávněného rozhodnutí o neshodě | Iterační průchody pouze v rámci kvalifikovaného plánu tváření a integrity povrchu |
Tabulka 1. Společná fyzika nárazu nečiní inženýrské postupy ekvivalentními.

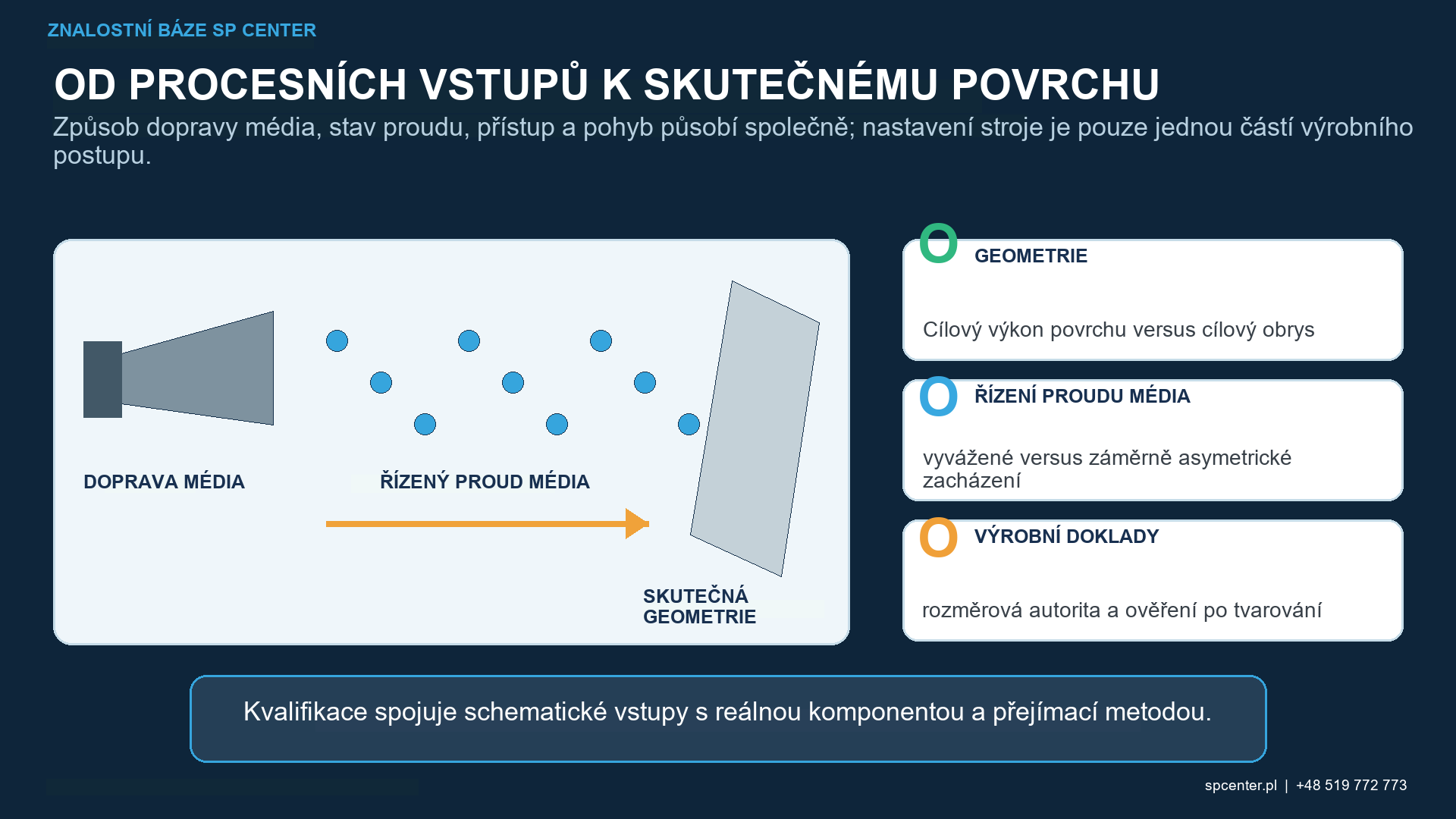

Jak tváření kuličkováním vytváří zakřivení?
Plasticky natažená povrchová vrstva je omezena podkladovým materiálem. Pokud je pole rovinného napětí nevyvážené v celé tloušťce nebo napříč panelem, díl se ohýbá. Změna média, intenzity, expozice, směru průchodu nebo ošetřené plochy mění rozložení napětí a tím i zakřivení.
Odezva závisí také na tloušťce, tuhosti, slitině, popouštění, směru válcování, vstupním zbytkovém napětí, předchozím obrábění a geometrii panelu. Stejné nastavení stroje může z různých polotovarů vytvářet různé tvary.
Co obsahuje plán tváření kuličkováním?
| Vstupní údaje pro tváření kuličkováním | Efekt | Kontrolní otázka |
|---|---|---|
| Intenzita a média | Změna velikosti a hloubky nepružného napětí | Jsou podmínky nárazu v rámci kalibrované a povrchově bezpečné tvářecí domény? |
| Prostorová expozice | Vytváří gradient napětí, který řídí lokální zakřivení | Jsou hranice zón, překrytí, směr průchodu a prodleva opakovatelné? |
| Jednostranné nebo oboustranné ošetření | Řídí směr zakřivení a rovnováhu napětí | Je sekvence kvalifikovaná a je povoleno ošetřovat funkční povrchy? |
| Předpětí nebo elastické zatížení | Změna zbytkového tvaru po odlehčení | Jsou řízeny velikost zatížení, směr, tuhost upínacího prvku a sekvence uvolnění? |
| Stav vstupní desky | Tloušťka, směr válcování, zbytkové napětí a předchozí tváření ovlivňují odezvu | Je každý polotovar uvnitř kvalifikované rodiny materiálu a tvaru? |
| Měření a iterace | Zadává korekci dalšího průchodu nebo zóny | Jsou vztažné body, podpora volného stavu, teplota, stabilizace a redukce dat konzistentní? |
Tabulka 2. Plán tváření přidává prostorové a tvarově zpětnovazební ovládací prvky k ovládacím prvkům pro kuličkování jádra.
Definujte cílový obrys, povolené zkroucení a vlnitost, tvářecí zóny, chráněné oblasti, rozsahy intenzity a média, směr průchodu, překrytí, sekvenci, volitelné předpětí, stav upínacího prvku a kritéria zastavení. Plán také definuje měření po uvolnění a autorizované pravidlo pro iterační korekci.
Jak se používají intenzita a pokrytí?
Almenova intenzita zůstává standardizovanou procesní odezvou odvozenou z platné křivky nasycení. Není to zakřivení a nelze ji univerzálně převést na poloměr panelu. Pokrytí zůstává pozorovaným stavem povrchu; není to míra tvářecího napětí.
Tváření kuličkováním může po dosažení plného pokrytí použít opakované průchody nebo stupňovité zóny. Tyto průchody jsou řízenou expozicí při tváření, nikoli redefinicí pokrytí 100 % nebo 200 %.
Co je tváření kuličkováním s předpětím?
Při tváření s předpětím přípravek během kuličkování pružně zatěžuje součást. Po uvolnění vytvoří konečný tvar kombinace vloženého pružného přetvoření a plastického přetvoření vyvolaného nárazy. Přípravek je součástí kvalifikovaného procesu, nikoli pouze podpěrou.
Říďte aplikované zatížení nebo průhyb, směr, umístění opor, tuhost, sled a uvolnění. Zkontrolujte kontakty upínacího prvku a ověřte, že žádné lokální vybočení, tření nebo stínování neznehodnocují povrch.
Jak se měří a koriguje tvar?
Použijte řízené schéma volného stavu dat, teplotu, podporu a dobu stabilizace. Porovnejte naměřený obrys, zkroucení a lokální vlnitost s cílem. Uschovejte si nezpracovaná data skenování a metodu výpočtu nebo uložení.
Postup s uzavřenou regulační smyčkou může porovnávat aktuální tvar s cílovým a upravovat následné průchody. Pravidlo úpravy, maximální kumulativní expozice, povolené zóny a schválení se musí kvalifikovat; neřízený přístup „kuličkovat, dokud součást nevyhoví“ není přijatelný.

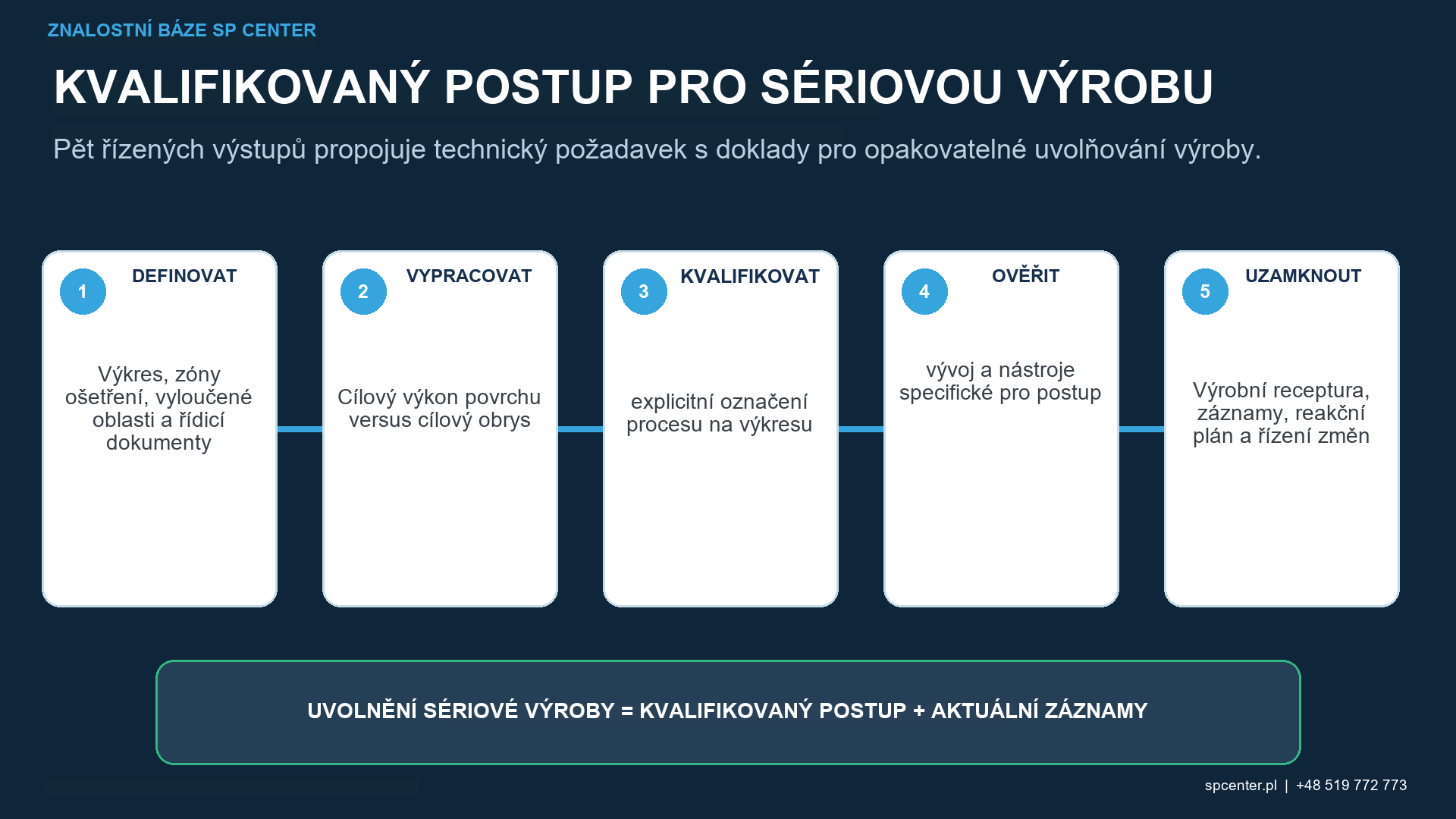

Jak se liší kvalifikace a uvolnění?
| Otázka k uvolnění | Doklady o kuličkování | Doklady pro tváření kuličkováním |
|---|---|---|
| Byl proces rázového zhutňování kontrolován? | Platná křivka nasycení, ověření intenzity, záznamy o médiích a zařízeních | Stejné doklady o jádru plus mapa tváření a sledovatelnost revize průchodu |
| Byly požadované povrchy ošetřeny? | Přijetí pokrytí na specifikovaných površích | Dokončení mapy expozice a jakékoli specifikované pokrytí nebo přijetí povrchu |
| Je povrch přijatelný? | Kontrola poškození, drsnosti, kontaminace a přechodů | Stejné kontroly v zónách s vysokou expozicí, hraničních zónách, zónách upevnění a předpětí |
| Je geometrie přijatelná? | Díl zůstává po uvolnění v rámci výkresových tolerancí | Referenční hodnoty kontury, zkroucení, vlnitosti a ořezu splňují cíl po stabilizaci |
| Je výkon zachován? | Doklady o použití pro tvrzení o vylepšení povrchu | Doklady o struktuře, únavě a zbytkovém napětí pro tvarovaný a kuličkovaný stav, kde je to požadováno |
Tabulka 3. Tváření kuličkováním zachovává prvky řízení kuličkování a doplňuje doklady o záměrném řízení tvaru.
Pokud je také připsáno vylepšení povrchu, ověřte, zda tvářecí postup poskytuje požadované doklady o zbytkovém napětí, únavě nebo povrchu. Díl může splňovat konturu a přesto nesplňovat požadavky na integritu povrchu nebo výkon.
Lze deformaci napravit dodatečným kuličkováním?
Dodatečná expozice mění míru tváření za studena, zbytková napětí, drsnost a riziko poškození. Kuličkování protilehlé strany může obnovit tvar a současně vytvořit nekvalifikovaný napěťový stav. Každou nápravu posuzujte jako schválenou operaci tváření nebo přepracování s definovanými mezemi a opakovanou kontrolou.
Pokud deformace vznikla v důsledku abnormální události, zachovat původní stav, izolovat postižený výrobek a před opravou určit hlavní příčinu. Obnovení tvaru neodstraní neshodu procesu.
Jaké záznamy jsou vyžadovány?
- Správné označení procesu a schvalovací orgán.
- Materiál, stav, tloušťka, směr válcování a vstupní tvar.
- Doklady o kvalifikovaném zařízení, médiích, intenzitě a nasycení.
- Mapa tvářecích zón, chráněné oblasti, průchody, překrytí a sled.
- Zatížení upínacího prvku nebo předpětí, podmínka podpory a uvolnění.
- Mezilehlá a konečná data o konturách volného stavu.
- Doklady o integritě povrchu, pokrytí a funkčním výkonu.
- Odchylky, iterativní korekce, schválení a konečné uvolnění.
Často kladené otázky
Je tváření kuličkou pouze vysokointenzivním kuličkováním?
Ne. Tváření kuličkováním je definováno záměrným řízením tvaru prostřednictvím prostorového plánu přetvoření. Vysoká intenzita bez plánu tváření není kvalifikovaným tvářecím procesem a může součást pouze poškodit nebo deformovat.
Může běžné kuličkování narovnat deformovaný díl?
Ne jako neformální oprava. Korekce tvaru kuličkováním vyžaduje schválený plán tváření nebo přepracování s doklady o integritě povrchu, zbytkovém napětí, rozměrech a výkonnosti.
Vyžaduje kuličkování stále kontrolu Almenovy intenzity?
Řízená odezva kuličkování je obvykle součástí procesního základu, ale rozhodující je kompletní použitý plán tváření. Samotná Almenova intenzita nedefinuje zakřivení součásti.
Je pokrytí totéž co míra tváření?
Ne. Pokrytí popisuje otisky nárazu na povrchu podle schválené metody. Množství tváření je výsledná změna obrysu a závisí na rozložení napětí v celé součásti a napříč ní.
Co je tváření kuličkováním s předpětím?
Součást je během kuličkování elasticky zatížena a po uvolnění nabývá jiného tvaru. Zatížení, upevnění, bezpečnost, sled a pružnost vyžadují kvalifikaci.
Může model tváření kuličkováním nahradit měření tvaru?
Ne. Modely mohou plánovat zóny a průchody, ale vstupní zbytkové napětí a variace materiálu vyžadují zpětnou vazbu z naměřených kontur a nezávislé ověření.
Může stejný stroj provádět oba procesy?
Možná, pokud jsou jeho schopnosti, konfigurace a ovládací prvky kvalifikovány pro každý postup. Sdílené zařízení neznamená, že jsou postupy, schválení ani kritéria přijetí zaměnitelné.
Zvyšuje tváření kuličkováním automaticky únavovou životnost?
Ne. Mění tvar a stav blízko povrchu, ale únava také závisí na drsnosti, rozložení zbytkového napětí, zatížení, hranách a následných operacích. Tvrzení o výkonu vyžaduje vlastní doklad.

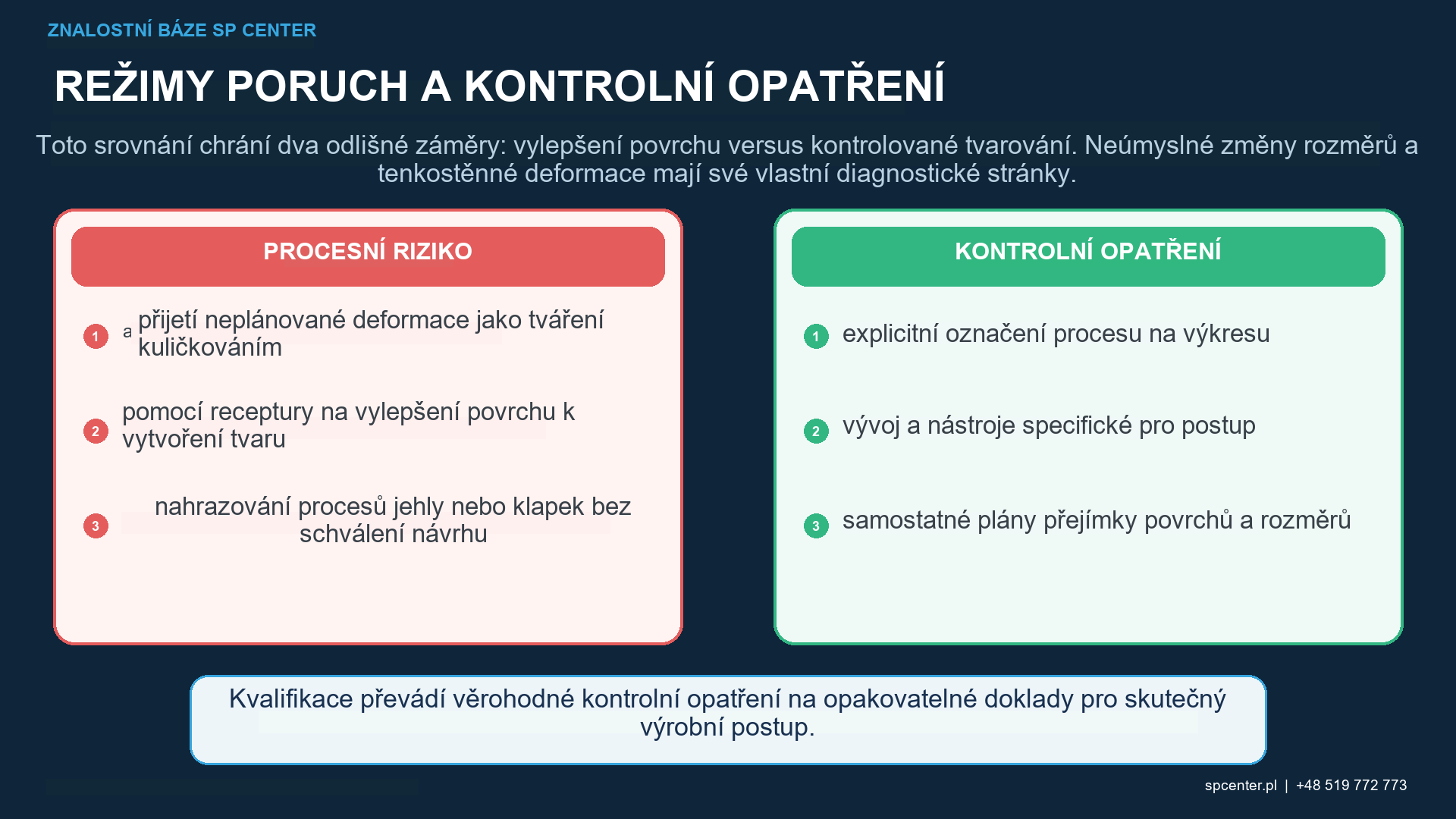

Klíčové poznatky
- Definujte, zda je změna tvaru limitem nebo požadovaným výstupem.
- Nepoužívejte neplánované deformace jako doklad tváření kuličkováním.
- Udržujte Almenovu intenzitu, pokrytí a zakřivení komponent jako různé veličiny.
- Kvalifikujte tvářecí zóny, postup průchodů, upínací přípravek a měření ve volném stavu.
- Řízení iterační korekce a kumulativní expozice.
- Ověřte integritu a výkon povrchu i při dosažení cílového tvaru.
Související průvodci SP Center
Technické reference
1. SAE J2441_202511: kuličkování, stabilizované v listopadu 2025
2. SAE ARP7488: Pokyny pro návrh a řízení procesu kuličkování, vydáno v lednu 2018
3. SAE J442_202602: Nástroje pro stanovení a ověřování intenzity kuličkování, revidováno v únoru 2026
4. Analýza konečných prvků deformace vyvolané kuličkováním flexibilních panelů, 1998
5. Simulace od parametrů kuličkování po pole zbytkového napětí a deformace, 2016
6. Tváření kuličkováním v uzavřené smyčce s měřením a optimalizací během procesu, 2022
Poznámka k normě: Označení procesu, limity tváření, požadavky na povrch, přepracování a schválení se řídí kompletním řízeným výkresem, specifikací a autorizací zákazníka.
