Separera ytförbättring från avsiktlig formkontroll innan du väljer parametrar, fixturer, mätningar och godkännandekriterier
Kulpening och formning genom kulpening bygger på samma grundmekanism – upprepade partikelanslag skapar plastisk töjning nära ytan – men processerna är inte utbytbara. Kulpening föreskrivs normalt för att uppnå ett styrt yttillstånd samtidigt som detaljen hålls inom ritningens toleranser. Vid formning genom kulpening varieras töjningen avsiktligt över en panel eller ett tvärsnitt för att skapa eller korrigera en målgeometri. Skillnaden påverkar den tekniska planen, kvalificeringen och frisläppningsunderlagen.

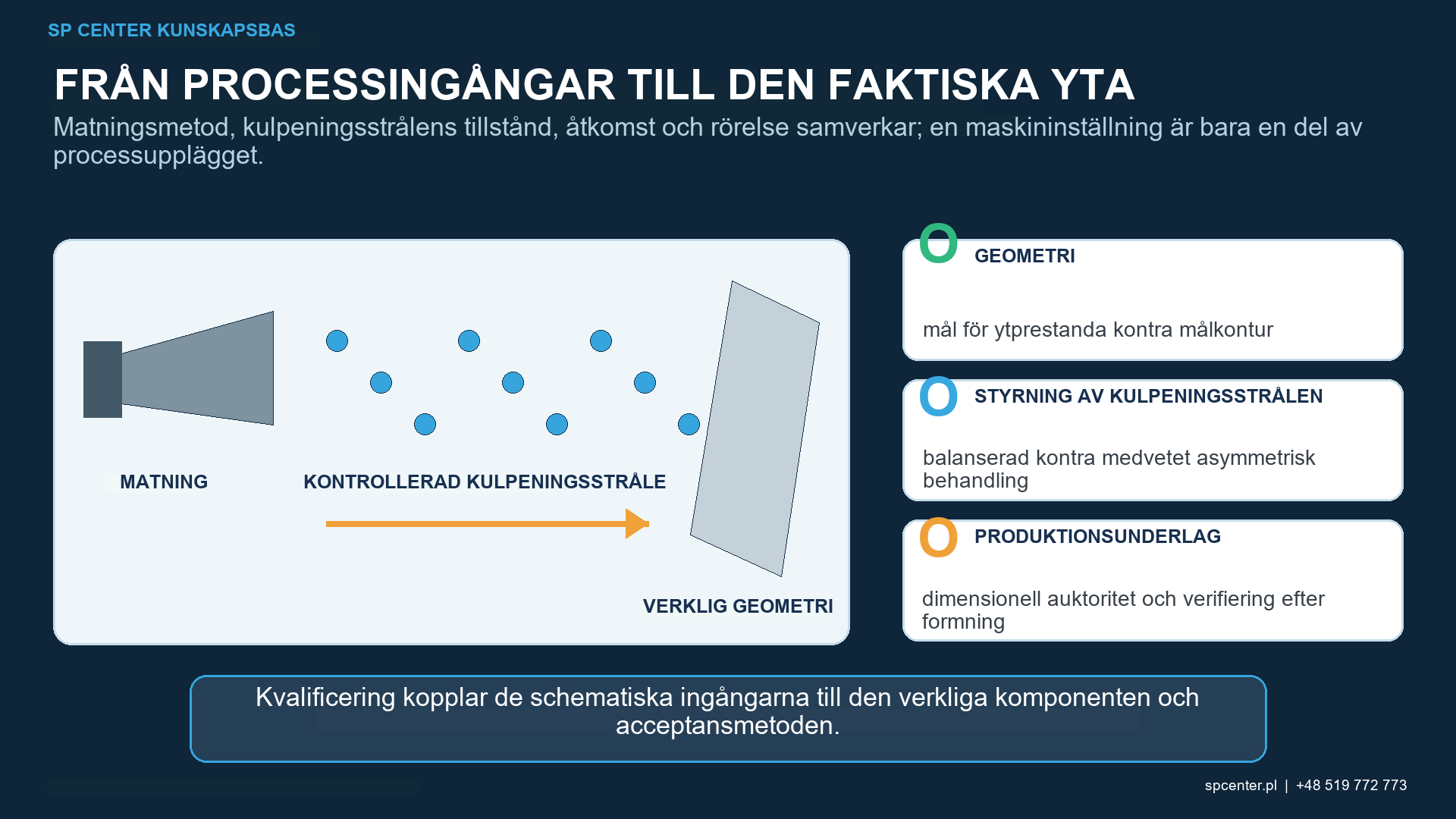

Vad är den avgörande skillnaden?
Den avgörande skillnaden är avsedd utmatning. För kulpening är makroskopisk formförändring en risk eller begränsning. För kulpening är formförändring ett nödvändigt resultat. En process blir inte kulpening bara för att en tunn del böjs, och den förblir inte vanlig kulpening när extra exponering avsiktligt används för att uppnå kontur.
Ritningar, procedurer och rapporter bör ange rätt väg. Tvetydiga termer som ”räta ut genom kulpening” kräver kontrollerad förtydligande av målgeometri, behandlingsytor, ytkrav och godkännandemyndighet.
| Dimension | Kulpening | Formning genom kulpening |
|---|---|---|
| Primärt syfte | Modifiera ytnära restspänning och kallbearbetning för utmattning eller annan godkänd ytfördel | Skapa eller korrigera en specificerad komponentkontur genom kontrollerad differentiell plastisk töjning |
| Formförändring | Oavsiktlig och begränsad av ritningstoleranser | Avsiktlig utmatning mätt mot en målkontur |
| Behandlingskarta | Obligatoriska, skyddade och övergångsytor | Rumslig intensitet, kulpeningsmedium, antal passeringar, riktning och valfria förspänningszoner som genererar krökning |
| Huvudprocessunderlag | Intensitet, kulpeningsmedium, täckningsgrad, ytintegritet och delagceptans | Kontrollerade slagingångar plus kontur, återfjädring, repeterbarhet och formningsmodell eller provbevis |
| Typisk risk | Underkulpening, överkulpening, utebliven täckningsgrad, ytskada eller deformation | Över- eller underformning, vridning, lokal vågighet, kanteffekt och formdrift från inkommande spänning |
| Omarbetning | Ytterligare kulpening endast genom en godkänd process eller beslut om fortsatt hantering | Iterativa passeringar endast inom den kvalificerade formnings- och ytintegritetsplanen |
Tabell 1. Delad slagfysik gör inte de tekniska vägarna likvärdiga.
Hur skapar formning genom kulpening krökning?
Ett plastiskt sträckt ytskikt begränsas av det underliggande materialet. Om töjningsfältet i planet är obalanserat genom tjockleken eller över panelen, böjs delen. Ändring av kulpeningsmedium, intensitet, exponering, passeringsriktning eller behandlat område ändrar töjningsfördelningen och därmed krökningen.
Responsen beror också på tjocklek, styvhet, legering, anlöpning, valsningsriktning, inkommande restspänning, tidigare bearbetning och panelgeometri. Identiska maskininställningar kan producera olika former från olika ämnen.
Vad innehåller en plan för formning genom kulpening?
| Indata för formning genom kulpening | Effekt | Kontrollfråga |
|---|---|---|
| Intensitet och kulpeningsmedium | Ändra magnitud och djup av oelastisk töjning | Ligger stötförhållandena inom den kalibrerade och ytsäkra formningsdomänen? |
| Spatial exponering | Skapar den töjningsgradient som driver den lokala krökningen | Är zongränser, överlappning, passriktning och uppehåll repeterbara? |
| En- eller tvåsidig behandling | Styr krökningsriktning och spänningsbalans | Är sekvensen kvalificerad och får funktionella ytor behandlas? |
| Förspänning eller elastisk belastning | Ändrar den kvarvarande formen efter avlastning | Kontrolleras belastningens storlek, riktning, fixturstyvhet och frigöringssekvens? |
| Inkommande platttillstånd | Tjocklek, valsningsriktning, restspänning och föregående formning påverkar responsen | Ligger varje ämne inom det kvalificerade materialet och formfamiljen? |
| Mätning och iteration | Matningskorrigering av nästa passering eller zon | Är utgångspunkt, fritt tillståndsstöd, temperatur, stabilisering och datareduktion konsekventa? |
Tabell 2. Formningsplanen lägger till rumsliga och formåterkopplingskontroller till kärnans kulpeningskontroller.
Definiera målkontur, tillåten vridning och vågighet, formningszoner, skyddade områden, intensitet och medieintervall, passeringsriktning, överlappning, sekvens, valfri förspänning, fixturtillstånd och stoppkriterier. Planen definierar också mätning efter frigöring och den auktoriserade regeln för iterativ korrigering.
Hur används intensitet och täckningsgrad?
Almenintensitet förblir ett standardiserat processrespons som härrör från en giltig mättnadskurva. Det är inte krökning och kan inte omvandlas universellt till panelradie. Täckningsgrad förblir ett observerat yttillstånd; det är inte ett mått på formningstöjning.
Formning genom kulpening kan använda upprepade passager eller graderade zoner efter att fullständig täckningsgrad redan uppnåtts. Dessa passager är styrd formningsexponering, inte en omdefinition av 100 % eller 200 % täckningsgrad.
Vad är formning genom kulpening med förspänning?
Vid förspänningsformning belastar en fixtur komponenten elastiskt under kulpening. Efter frigöring producerar kombinationen av applicerad elastisk töjning och stötinducerad plastisk töjning den slutliga formen. Fixturen är en del av den kvalificerade processen, inte bara ett stöd.
Styr pålagd last eller nedböjning, riktning, stödpunkter, styvhet, sekvens och avlastning. Kontrollera kontakterna mot fixturen och bekräfta att lokal knäckning, nötning eller skuggning inte gör ytan ogiltig.
Hur mäts och korrigeras formen?
Använd ett kontrollerat fritt tillståndsdataschema, temperatur, stöd och stabiliseringsperiod. Jämför uppmätt kontur, vridning och lokal vågighet med målet. Behåll rådata för skanning och beräknings- eller anpassningsmetoden.
En sluten reglerloop kan jämföra aktuell form med målformen och justera senare passager. Justeringsregeln, högsta kumulativa exponering, tillåtna zoner och godkännandet måste vara kvalificerade; okontrollerad behandling enligt principen ”kulpena tills den passar” är inte tillåten.

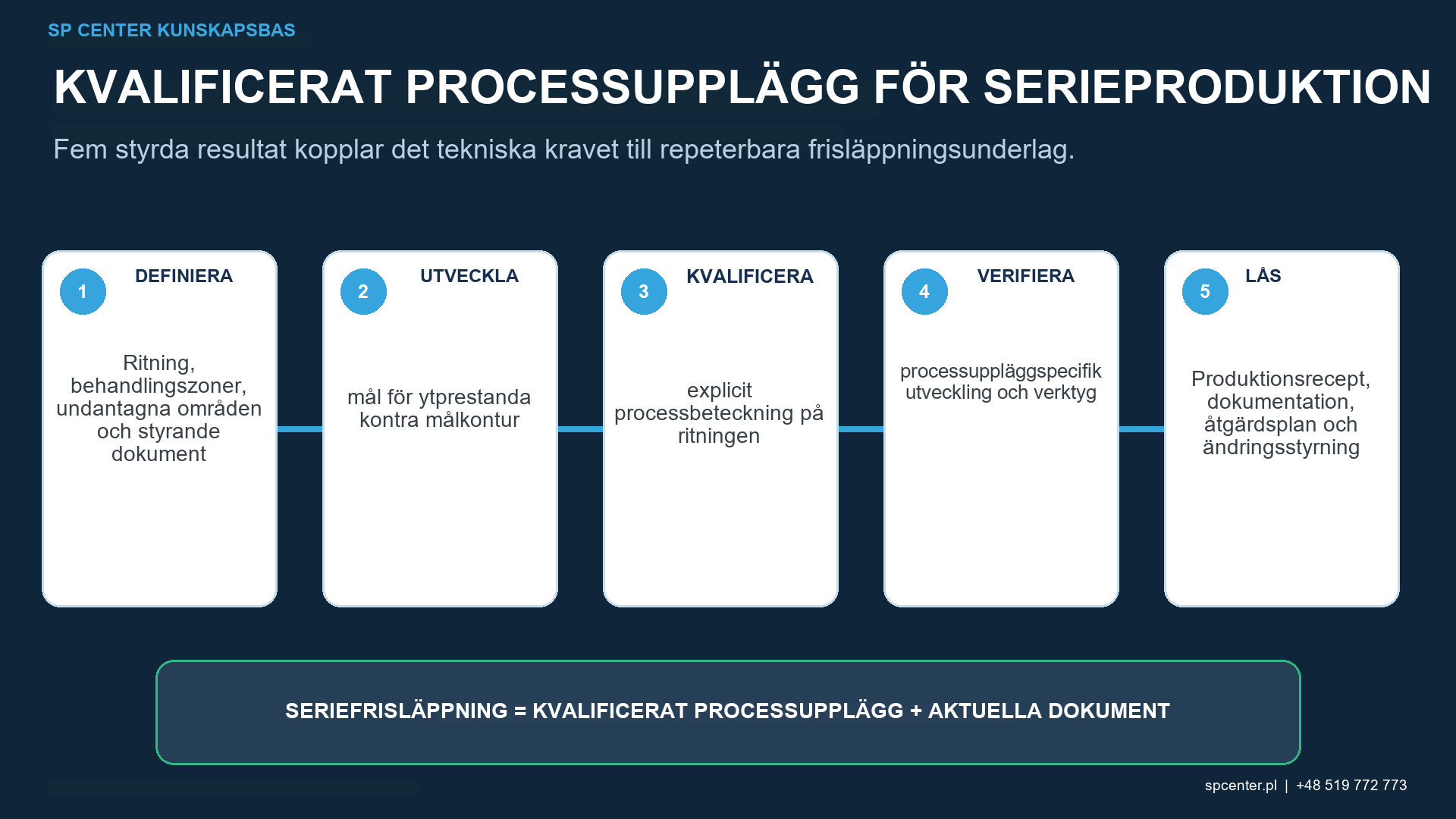

Hur skiljer sig kvalificering och frigivning?
| Versionsfråga | Underlag för kulpening | Underlag för formning genom kulpening |
|---|---|---|
| Kontrollerades slagprocessen? | Giltig mättnadskurva, intensitetsverifiering, kulpeningsmedium- och utrustningsdokumentation | Samma kärnbevis plus spårbarhet för formningskarta och korrekturgranskning |
| Behandlades de nödvändiga ytorna? | Täckningsacceptans på specificerade ytor | Slutförande av exponeringskartor och eventuell specificerad täcknings- eller ytacceptans |
| Är ytan acceptabel? | Inspektion av skador, ytråhet, kontaminering och övergångar | Samma kontroller vid högexponerade, gräns-, fixtur- och förspänningszoner |
| Är geometrin acceptabel? | Delen förblir inom ritningens toleranser efter frigöring | Referenser för kontur, vridning, vågighet och trimning uppfyller målet efter stabilisering |
| Bibehålls prestandan? | Tillämpningsbevis för ytförbättringsanspråket | Underlag för strukturell funktion, utmattning och restspänningar i det formade och kulpenade tillståndet, där så krävs |
Tabell 3. Polformning bibehåller kulpeningskontroller och lägger till avsiktlig formkontrollbevis.
Där ytförbättring också tillgodoräknas, verifiera att formningsvägen ger de erforderliga restspännings-, utmattnings- eller ytbevisen. En del kan uppfylla konturen och ändå misslyckas med kraven på ytintegritet eller prestanda.

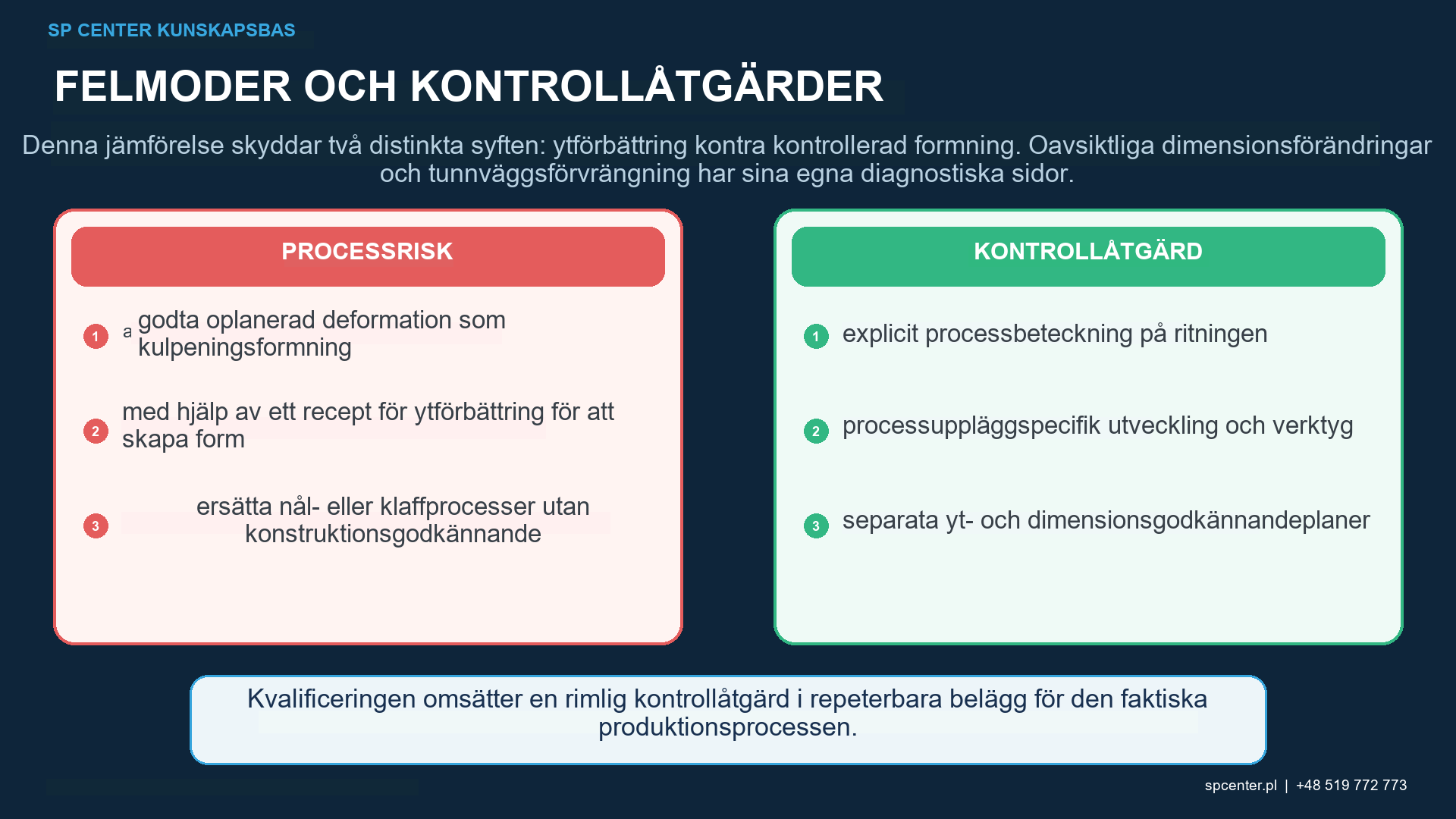

Kan distorsion repareras genom extra kulpening?
Ytterligare exponering förändrar kallbearbetning, restspänning, ytråhet och skaderisk. Kulpening på motsatt sida kan återfå form samtidigt som ett okvalificerat spänningstillstånd skapas. Behandla varje korrigering som en godkänd formnings- eller omarbetningsoperation med definierade gränser och ominspektion.
Om distorsion uppstod på grund av en onormal händelse, bevara det ursprungliga tillståndet, spärra berörd produkt och fastställ grundorsaken innan korrigering. Formåterställning raderar inte processavvikelsen.
Vilka dokumentation krävs?
- Korrekt processbeteckning och godkännandemyndighet.
- Material, anlöpning, tjocklek, valsriktning och inkommande form.
- Underlag på kvalificerad utrustning, kulpeningsmedium, intensitet och mättnad.
- Karta över formningszoner, skyddade områden, passeringar, överlappning och sekvens.
- Fixtur- eller förspänningsbelastning, stöd- och släppningsvillkor.
- Mellanliggande och slutliga konturdata i fritt tillstånd.
- Underlag på ytintegritet, täckningsgrad och funktionell prestanda.
- Avvikelser, iterativa korrigeringar, godkännanden och slutgiltig release.
Vanliga frågor
Är pennformning bara högintensiv kulpening?
Nej. Formning genom kulpening definieras av avsiktlig formstyrning genom en rumslig töjningsplan. Hög intensitet utan formningsplan är inte i sig formning genom kulpening.
Kan vanlig kulpening räta ut en deformerad del?
Inte som en informell reparation. Formkorrigering genom kulpening kräver en godkänd formnings- eller omarbetningsplan med underlag på ytintegritet, restspänning, dimension och prestanda.
Kräver formning genom kulpening fortfarande Almenintensitetskontroll?
Kulpeningsstrålens styrda respons ingår normalt i processmodellen för formning genom kulpening.
Är täckningsgrad detsamma som formningsmängd?
Nej. Täckningsgrad beskriver slagavtryck på ytan enligt den godkända metoden. Formningsmängden är den resulterande konturförändringen och beror på spänningsfördelningen genom och över komponenten.
Vad är formning genom kulpening med förspänning?
Komponenten belastas elastiskt under kulpening och antar en annan form efter frigöring. Belastning, fixtur, säkerhet, sekvens och återfjädring kräver kvalificering.
Kan en modell för formning genom kulpening ersätta formmätningar?
Nej. Modeller kan planera zoner och passager, men inkommande restspänning och materialvariation kräver uppmätt konturåterkoppling och oberoende validering.
Kan samma maskin utföra båda processerna?
Möjligen, om dess kapacitet, konfiguration och kontroller är kvalificerade för varje processupplägg. Delad utrustning gör inte procedurerna, godkännandena eller acceptanskriterierna utbytbara.
Förbättrar formning genom kulpening automatiskt utmattningslivslängden?
Nej. Den ändrar form och tillstånd nära ytan, men utmattning beror också på ytråhet, restspänningsfördelning, belastning, kanter och efterföljande operationer. Prestandakravet behöver sina egna underlag.
Viktiga slutsatser
- Definiera om formförändring är en gräns eller den erforderliga utgången.
- Använd inte oplanerad deformation som underlag på formning genom kulpening.
- Behåll Almenintensitet, täckningsgrad och komponentkrökning som olika kvantiteter.
- Kvalificera formningszoner, passeringssekvens, fixtur- och fritt tillståndsmätning.
- Kontrollera iterativ korrigering och kumulativ exponering.
- Verifiera ytintegritet och prestanda även när målformen uppnås.
Relaterade SP Center-guider
- Kulpening av tunnväggiga delar
- Dimensionsförändring efter kulpening
- Simulering av kulpening
- Vad är kulpening?
Tekniska referenser
1. SAE J2441_202511: Kulpening, stabiliserad november 2025
2. SAE ARP7488: Riktlinjer för design och processkontroll av kulpening, utfärdade januari 2018
4. Finita elementanalys av kulpeningsinducerad deformation av flexibla paneler, 1998
5. Simulering från kulpeningsparametrar till restspännings- och deformationsfält, 2016
6. Formning genom kulpening med sluten reglerloop, mätning under processen och optimering, 2022
Standardnotering: Processbeteckning, formningsgränser, ytkrav, omarbetning och godkännande följer den fullständiga kontrollerade ritning, specifikation och kundbehörighet.
