W konwencjonalnym kulowaniu na powierzchnię kieruje się stale przyspieszany strumień medium, natomiast w kulowaniu ultradźwiękowym medium jest wzbudzane w komorze rezonansowej lub układzie narzędziowym. Obróbka ultradźwiękowa może być odpowiednia do geometrii zamkniętych lub obszarów lokalnych, ale medium, uchwyt, częstotliwość, amplituda, strefa obróbki i weryfikacja procesu muszą zostać zakwalifikowane zgodnie z właściwą procedurą.

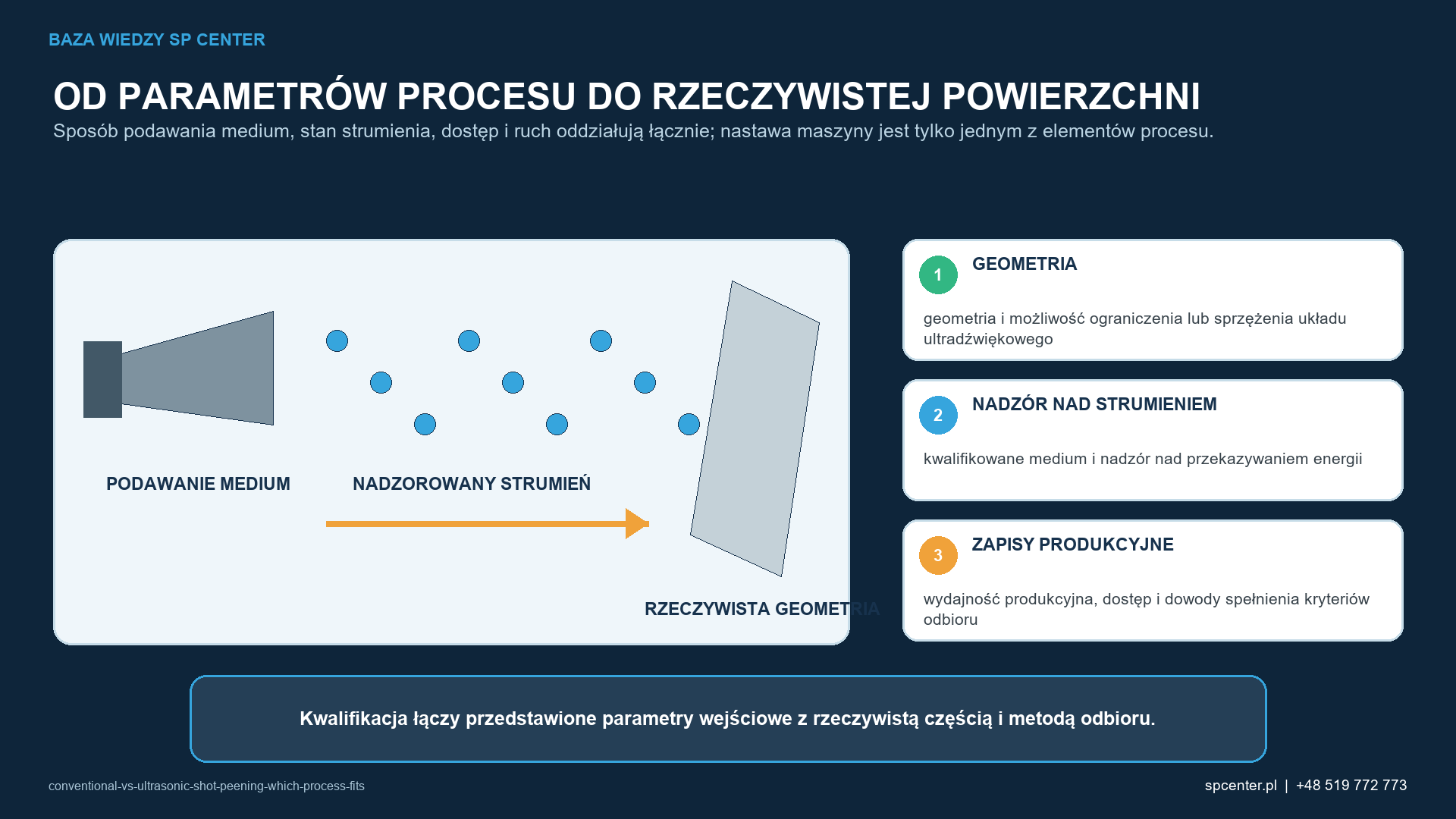

Rysunek 1 stanowi techniczną pomoc w podejmowaniu decyzji dotyczących porównania kulowania konwencjonalnego i ultradźwiękowego: który proces jest odpowiedni? Nie zawiera uniwersalnego zestawu parametrów procesu i nie zastępuje obowiązującego rysunku, specyfikacji, kwalifikacji ani dokumentacji potwierdzającej akceptację elementu.
Jaka decyzja inżynierska stoi za wyborem między kulowaniem konwencjonalnym a ultradźwiękowym?
W konwencjonalnym kulowaniu na powierzchnię kieruje się stale przyspieszany strumień medium, natomiast w kulowaniu ultradźwiękowym medium jest wzbudzane w komorze rezonansowej lub układzie narzędziowym. Obróbka ultradźwiękowa może być odpowiednia do geometrii zamkniętych lub obszarów lokalnych, ale medium, uchwyt, częstotliwość, amplituda, strefa obróbki i weryfikacja procesu muszą zostać zakwalifikowane zgodnie z właściwą procedurą.
Decyzję można uzasadnić tylko wtedy, gdy wymaganie, mechanizm fizyczny i metoda akceptacji odnoszą się do tego samego stanu elementu. Przy porównywaniu kulowania konwencjonalnego z ultradźwiękowym pierwszy przegląd musi powiązać geometrię i możliwość ograniczenia układu ultradźwiękowego do danego obszaru lub sprzężenia go z elementem, zakwalifikowane medium i środki kontroli przenoszenia energii, a także wydajność produkcji, dostęp i dokumentację potwierdzającą akceptację. Jeśli którykolwiek z tych elementów jest nieznany, nominalny zestaw parametrów może sprawiać wrażenie stabilnego, podczas gdy cecha krytyczna pozostaje niezakwalifikowana.
Zakres tej strony wyznaczono celowo: jest to porównanie służące do wyboru technologii. Strona nie zawiera stwierdzenia, że SP Center oferuje kulowanie ultradźwiękowe, a mikrokulowanie i młotkowanie igłowe przedstawia jako odrębne technologie. Rozdzielenie to ma znaczenie zarówno dla inżynierii, jak i widoczności w wyszukiwarkach, ponieważ czytelnik powinien trafić na stronę odpowiadającą dokładnie na jego pytanie, a nie na kilka niemal identycznych podsumowań.
Jakie zmienne definiują kontrolowany proces kulowania konwencjonalnego i ultradźwiękowego?
Analiza obejmuje trzy wzajemnie powiązane obszary kontroli: geometria i możliwość zamknięcia układu ultradźwiękowego lub sprzężenia go z częścią; zakwalifikowane medium i sterowanie przenoszeniem energii; wydajność produkcji, dostęp i dowody spełnienia kryteriów odbioru. Dla każdego obszaru trzeba określić sposób kontroli i odpowiadający mu wynik. Same nastawy maszyny są tylko częścią instrukcji. Mogą stanowić podstawę oceny technicznej dopiero po powiązaniu ich z faktycznym oddziaływaniem strumienia medium, dostępem do elementu i metodą odbioru.
| Obszar decyzyjny | Co musi zostać określone | Dokumentacja potwierdzająca spełnienie kryteriów odbioru |
|---|---|---|
| Geometria oraz możliwość zamknięcia lub sprzężenia układu ultradźwiękowego | Próba wykonalności właściwa dla danej technologii | Kompletność zapisów procesu dla wybranej technologii |
| Zakwalifikowane medium i środki kontroli przekazywania energii | Kwalifikacja urządzenia, oprzyrządowania i medium | Wyniki dotyczące pokrycia i stanu powierzchni |
| Wydajność produkcji, dostęp i dokumentacja akceptacji | Potwierdzenie pokrycia powierzchni części, stanu powierzchni i właściwości użytkowych | Porównawcze badania naprężeń szczątkowych lub trwałości zmęczeniowej, gdy proces ma zastąpić inny |
Tabela 1. Macierz decyzji technicznych dla tego artykułu.
Wymagania kontrolne przedstawione w tabeli 1 są ze sobą powiązane. Zmiana geometrii lub możliwości zamknięcia bądź sprzężenia systemu ultradźwiękowego może zmienić zakres dokumentacji potrzebnej do oceny zakwalifikowanego medium i kontroli przenoszenia energii, natomiast ograniczenie mające zapewnić wydajność produkcji, dostęp i dokumentację potwierdzającą akceptację może zawęzić dopuszczalne okno procesu. Dlatego plan kwalifikacji powinien obejmować badanie wzajemnych oddziaływań, a nie zatwierdzanie każdej zmiennej oddzielnie.
Jak porównanie kulowania konwencjonalnego z ultradźwiękowym wpisuje się w cały system kulowania?
Warianty procesu należy porównywać względem tego samego wymagania dotyczącego części, a nie ich nazw marketingowych. W decyzji należy określić, jaki wynik ma znaczenie, które dowody można przenieść oraz jakie środki kontroli właściwe dla poszczególnych technologii pozostają odmienne.
W tym przypadku należy wdrożyć konkretne środki kontroli: próba wykonalności właściwa dla danego sposobu realizacji procesu; kwalifikacja urządzeń, oprzyrządowania i medium do kulowania; oraz dokumentacja potwierdzająca pokrycie części, stan powierzchni i właściwości użytkowe. Działania te należy opisać językiem operacyjnym, wskazując osobę odpowiedzialną, częstotliwość, wartość graniczną i sposób reakcji. Sformułowania takie jak „regularnie monitorować” lub „w razie potrzeby” nie określają powtarzalnego działania produkcyjnego.
Intensywność Almena, pokrycie i reakcja elementu pozostają odrębnymi poziomami dokumentacji potwierdzającej. Intensywność charakteryzuje strumień w znormalizowanych warunkach badania. Pokrycie odnosi się do obserwowanych śladów uderzeń na określonej powierzchni. Chropowatość, wymiary, naprężenia szczątkowe, twardość, właściwości zmęczeniowe lub korozyjne opisują odrębne wyniki tylko wtedy, gdy wymaga tego kwalifikacja lub rysunek.
Wymagania te oznaczają, że próba wykonalności właściwa dla danego przebiegu procesu, kwalifikacja wyposażenia, oprzyrządowania i medium oraz dokumentacja potwierdzająca pokrycie powierzchni elementu, stan powierzchni i właściwości użytkowe muszą być powiązane z rzeczywistym wyposażeniem, medium do kulowania, oprzyrządowaniem, geometrią i zapisami dotyczącymi poszczególnych sztuk.

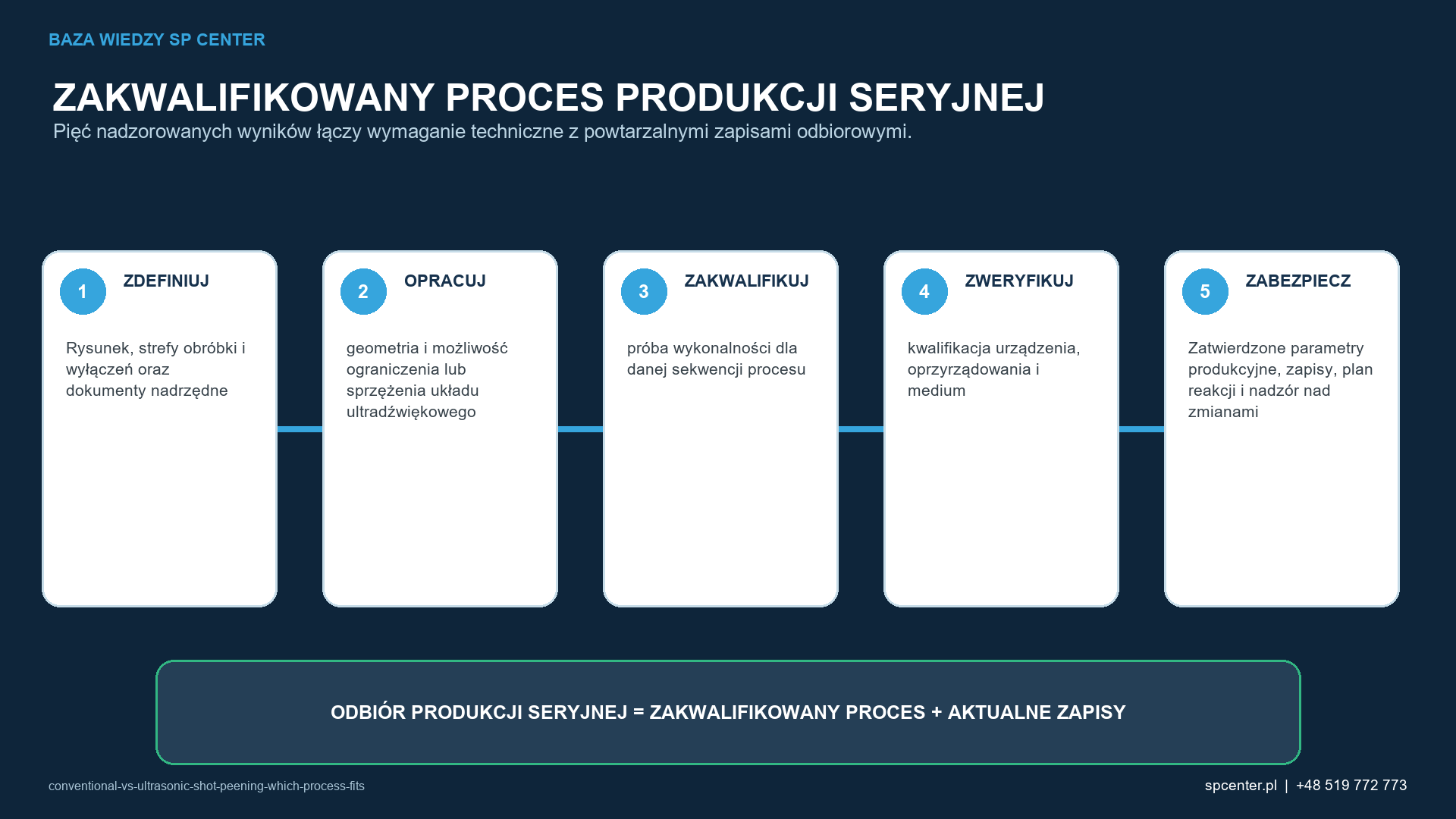

Jak należy przed rozpoczęciem produkcji seryjnej zakwalifikować kulowanie konwencjonalne w porównaniu z ultradźwiękowym?
- Potwierdź podstawę wymagań. Ustal obowiązujące wersje rysunku i przywołanych norm, klauzule zamówienia oraz wymagania klienta przekazane w łańcuchu dostaw. Przed wyborem procesu zapisz nierozstrzygnięte sprzeczności.
- Należy zdefiniować zastosowanie. Określić geometrię oraz możliwość ograniczenia lub sprzężenia układu ultradźwiękowego, wskazać cechę najtrudniej dostępną lub najbardziej podatną na uszkodzenia oraz podać powierzchnie wyłączone z obróbki.
- Przygotuj próbę. Zastosuj urządzenia, medium do kulowania, oprzyrządowanie i ruch reprezentatywne dla produkcji, a następnie sprawdź zakwalifikowane medium i środki sterowania przenoszeniem energii, nie przekraczając kryteriów przerwania dotyczących materiału, powierzchni lub wymiarów.
- Zgromadź niezależne dowody. Połącz kompletność zapisów procesu dla wybranej technologii, wyniki dotyczące pokrycia i stanu powierzchni oraz porównawcze badania naprężeń szczątkowych lub trwałości zmęczeniowej, gdy technologia ma zastąpić inną, tak aby żaden pojedynczy wskaźnik pośredni nie przesądzał samodzielnie o całej decyzji dotyczącej akceptacji.
- Ustal konfigurację bazową i zatwierdź próbę wykonalności właściwą dla danego sposobu realizacji procesu, kwalifikację urządzenia, oprzyrządowania i medium oraz dokumentację potwierdzającą pokrycie części, stan powierzchni i właściwości użytkowe. Uwzględnij także zasady alarmowania, utrzymanie ruchu, okres przechowywania zapisów oraz kryteria ponownej kwalifikacji.
Jakie pomiary potwierdzają nadzór nad kulowaniem konwencjonalnym i ultradźwiękowym?
Dokumentacja potwierdzająca powinna odpowiadać stawianej tezie. Wynik może być poprawny technicznie, a mimo to niewystarczający, jeżeli odpowiada na inne pytanie niż rysunek lub plan kwalifikacji. Tabela 2 rozróżnia trzy najczęściej mylone poziomy dokumentacji potwierdzającej.
| Poziom dokumentacji potwierdzającej | Co może wykazać | Czego nie można udowodnić wyłącznie na tej podstawie |
|---|---|---|
| Weryfikacja procesu | Zakwalifikowany strumień i konfiguracja pozostają pod kontrolą dzięki kompletności zapisów procesu dla wybranej technologii. | Pełne pokrycie części lub jej trwałość zmęczeniowa. |
| Akceptacja powierzchni | Spełnienie w określonej strefie zdefiniowanego wymagania dotyczącego obserwacji lub stanu potwierdza się na podstawie wyników pokrycia i stanu powierzchni. | Wartość naprężeń szczątkowych ani głębokość ich występowania. |
| Dokumentacja potwierdzająca dotycząca części lub systemu | Kwestię dotyczącą konkretnego zastosowania rozstrzyga się na podstawie porównawczych badań naprężeń szczątkowych lub właściwości zmęczeniowych, gdy proces ma być stosowany zamiennie. | Możliwość przeniesienia na inny materiał, geometrię lub warunki eksploatacji. |
Tabela 2. Macierz decyzji technicznych dla tego artykułu.
Plan pomiarów powinien określać miejsce, kierunek, metodę, przyrząd, status wzorcowania lub weryfikacji, częstotliwość próbkowania oraz osobę lub jednostka uprawniona do akceptacji. Przy porównywaniu konwencjonalnego i ultradźwiękowego kulowania najbardziej użyteczny pakiet dokumentacji łączy kompletność zapisów procesu dla wybranej technologii, wyniki dotyczące pokrycia powierzchni i jej stanu oraz porównawcze badania naprężeń szczątkowych lub właściwości zmęczeniowych, gdy proces ma zastąpić inną technologię, a także zachowuje powiązanie zapisów źródłowych lub pomocniczych z przetworzoną partią.
Ilustrację opracowano specjalnie dla SP Center; nie jest ona przedstawiana jako fotografia urządzeń produkcyjnych ani zmierzony wynik badania elementu.

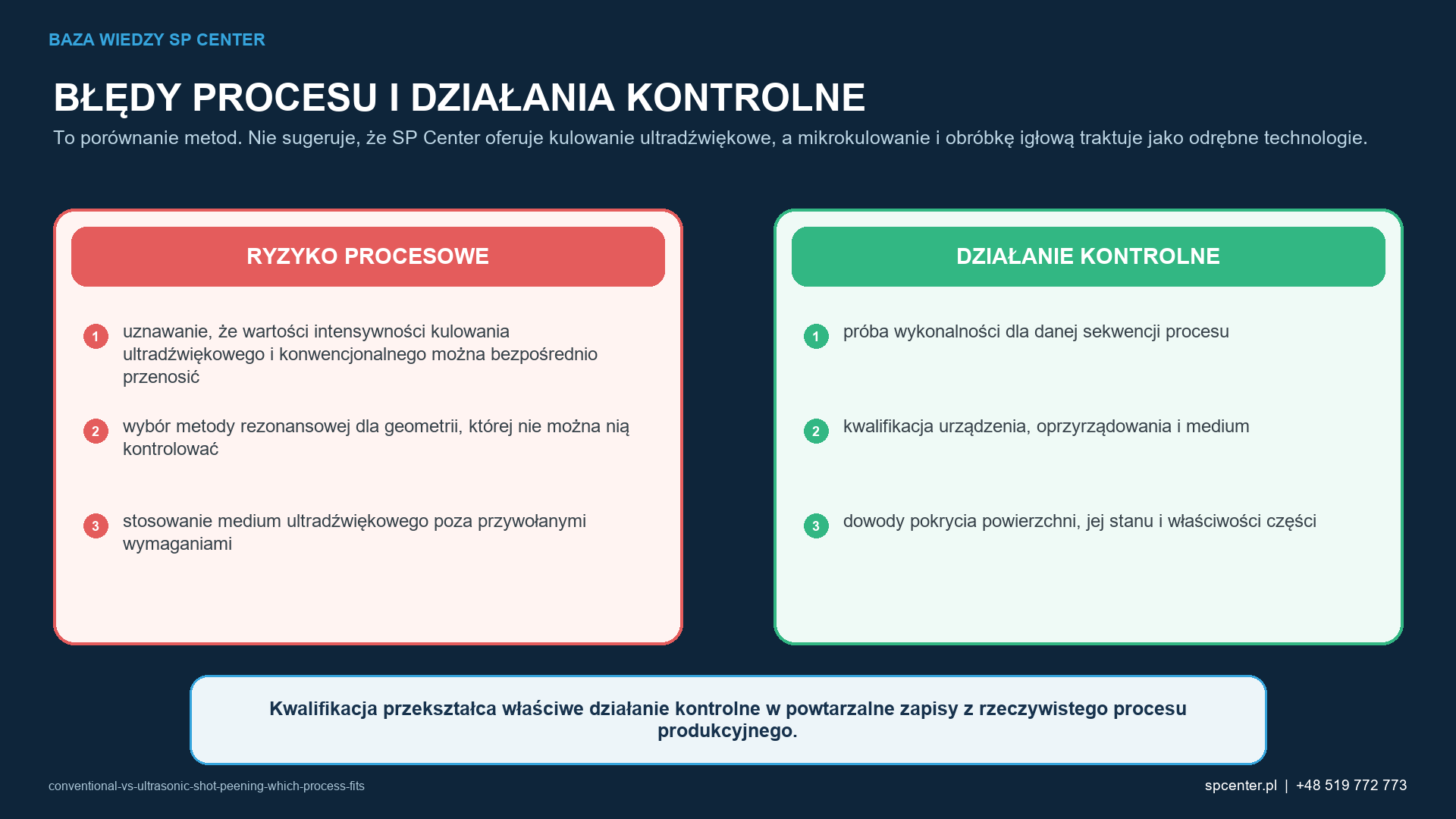

Jakie tryby uszkodzeń wymagają zatrzymania kulowania konwencjonalnego lub ultradźwiękowego albo podjęcia działań zabezpieczających?
- Traktowanie wartości intensywności dla kulowania ultradźwiękowego i konwencjonalnego jako bezpośrednio przenoszalnych. Należy odseparować wyroby, których problem dotyczy, potwierdzić ostatni znany prawidłowy stan i za pomocą próby wykonalności właściwej dla danego procesu ustalić, czy problem wynika z wymagań, konfiguracji czy wykonania.
- Wybór technologii rezonansowej dla geometrii, której nie można kontrolować. Nie należy kompensować tego dodatkową ekspozycją, dopóki nie zostaną oddzielnie przeanalizowane dostęp, medium, wyposażenie i reakcja powierzchni. Właściwym działaniem jest kwalifikacja wyposażenia, oprzyrządowania i medium.
- Stosowanie medium do kulowania ultradźwiękowego poza zakresem przywołanych wymagań. Zabezpieczyć ścieżkę audytową i uzyskać wymaganą decyzję działu inżynierskiego lub klienta. Działania naprawcze powinny opierać się na wynikach dotyczących pokrycia powierzchni elementu, stanu powierzchni i właściwości użytkowych oraz wskazywać wszystkie wyroby przetworzone w warunkach budzących wątpliwości.
Ponowna obróbka nie stanowi automatycznej korekty. Skumulowana ekspozycja, reakcja materiału, chropowatość powierzchni, wymiary oraz kolejność nakładania powłoki lub obróbki cieplnej mogą ograniczać możliwość przeprowadzenia kolejnego cyklu. Upoważnienie do ponownej obróbki oraz wymagane ponowne kontrole odbiorowe muszą być jednoznacznie udokumentowane.
Jak inżynierowie i nabywcy powinni określać wymagania dotyczące kulowania konwencjonalnego w porównaniu z ultradźwiękowym, aby uniknąć niejednoznaczności?
Najpierw należy opisać część i decyzję, której mają służyć wyniki, a dopiero potem proces. Zapytanie ofertowe powinno określać numer części i jej rewizję, materiał i obróbkę cieplną, stan powierzchni przed obróbką, mapę obróbki i maskowania, przywołane normy, wymaganą intensywność i oznaczenie płytki Almena, definicję pokrycia powierzchni, graniczne wymagania dotyczące powierzchni i wymiarów, wielkość partii oraz wymaganą dokumentację. Dodatkowo należy określić jednoznaczne wymagania dotyczące geometrii i możliwości ograniczenia obszaru działania albo sprzężenia układu ultradźwiękowego, zakwalifikowanego medium i kontroli przenoszenia energii oraz wydajności produkcji, dostępu i dokumentacji potwierdzającej spełnienie kryteriów akceptacji.
Nie należy stosować uniwersalnych nastaw skopiowanych z innej części. Zamiast tego należy poprosić dostawcę o wyjaśnienie, w jaki sposób proponowany przebieg procesu zapewnia kontrolę nad próbą wykonalności właściwą dla danego przebiegu procesu, kwalifikacją urządzeń, oprzyrządowania i medium oraz dokumentacją potwierdzającą pokrycie powierzchni części, jej stan i właściwości użytkowe, a także w jaki sposób pozwoli wykryć traktowanie wartości intensywności procesu ultradźwiękowego i konwencjonalnego jako bezpośrednio przenoszalnych, wybór technologii rezonansowej dla geometrii, której nie można kontrolować, oraz stosowanie medium do kulowania ultradźwiękowego poza zakresem przywołanych wymagań. Pozwala to uzyskać porównywalną ofertę techniczną bez narzucania niezakwalifikowanego zestawu parametrów.
Wiarygodne kryterium odbioru musi mieć postać warunku: w przypadku kulowania konwencjonalnego w porównaniu z kulowaniem ultradźwiękowym dopuszczenie jest możliwe wyłącznie wtedy, gdy zatwierdzona konfiguracja jest aktualna, wymagane wyniki kontroli intensywności i pokrycia powierzchni spełniają kryteria, spełnione są ograniczenia właściwe dla danego elementu, a zapisy można jednoznacznie powiązać z partią poddaną procesowi. Każda deklaracja dotycząca właściwości eksploatacyjnych wykraczająca poza te kontrole wymaga odrębnej podstawy walidacji.
Jak należy zakwalifikować i zamówić kulowanie konwencjonalne w porównaniu z ultradźwiękowym — który proces jest odpowiedni?
Kwalifikacja musi powiązać konkretny element z nadzorowanym procesem produkcyjnym. Przy wyborze między kulowaniem konwencjonalnym a ultradźwiękowym przegląd techniczny powinien obejmować geometrię i możliwość ograniczenia obszaru działania układu ultradźwiękowego lub sprzężenia go z częścią, zakwalifikowane medium i sterowanie przenoszeniem energii, wydajność produkcji, dostęp oraz dokumentację potwierdzającą spełnienie kryteriów akceptacji. Pomyślnego wyniku próby nie można uznać za obowiązujący po zmianie wyposażenia, medium do kulowania, oprzyrządowania, geometrii, sposobu ruchu, przygotowania powierzchni lub metody odbioru, jeżeli zmiany nie poddano przeglądowi technicznemu.
Plan dopuszczenia powinien uwzględniać ryzyka właściwe dla danego wyrobu: traktowanie wartości intensywności kulowania ultradźwiękowego i konwencjonalnego jako bezpośrednio przenoszalnych, wybór wariantu procesu rezonansowego dla geometrii, której nie można kontrolować, oraz stosowanie medium do kulowania ultradźwiękowego niezgodnie z przywołanymi wymaganiami. SP Center może zaproponować ocenę wykonalności, przebieg procesu i sposób jego kontroli, jednak nadrzędną podstawą umowną pozostają rysunek, przywołane specyfikacje, zatwierdzone odstępstwa oraz wymagania klienta przekazane w łańcuchu dostaw.
| Dane wejściowe zapytania ofertowego | Dlaczego to ma znaczenie |
|---|---|
| Nadzorowany rysunek i jego wydanie | Określa tożsamość części, strefy obróbki, granice i wyłączenia. |
| Materiał, obróbka cieplna i powierzchnia przed procesem | Wspomaga ocenę medium, uszkodzeń, chropowatości, zanieczyszczeń i kolejności operacji. |
| Obowiązujące specyfikacje i wymagania klienta przekazane w łańcuchu dostaw | Wskazuje obowiązujące źródło wymagań dotyczących intensywności, pokrycia, medium, zapisów i kryteriów odbioru. |
| Geometria, wymiary, masa i cechy reprezentatywne | Potwierdza wykonalność procesu w odniesieniu do geometrii i możliwości zamknięcia lub sprzężenia układu ultradźwiękowego oraz miejsca o najtrudniejszym dostępie. |
| Liczba części, zasady tworzenia partii i plan dostaw | Umożliwia opracowanie procesu produkcyjnego, planu zdolności produkcyjnych, poziomu identyfikowalności i podstawy handlowej. |
| Wymagania dotyczące powierzchni, wymiarów i zapisów | Zapobiega traktowaniu intensywności lub pokrycia powierzchni jako jedynej podstawy dopuszczenia. |
Tabela 3. Dane wejściowe zapytania ofertowego do kontrolowanego przeglądu projektu.
MATERIAŁY POMOCNICZE DO ZAPYTANIA OFERTOWEGO Prześlij nadzorowany rysunek, wymagania i planowaną liczbę części na adres [email protected]. W sprawie wstępnej oceny wykonalności zadzwoń pod numer +48 519 772 773.
Jakie powszechne błędne przekonania na temat doboru między kulowaniem konwencjonalnym a ultradźwiękowym wymagają sprostowania?
SPRAWDŹ Prawidłowa intensywność Almena wystarcza do pełnej oceny porównawczej kulowania konwencjonalnego i ultradźwiękowego. Fałsz. Intensywność, pokrycie, stan części i wyniki właściwe dla danego zastosowania pozostają odrębnymi kwestiami.
SPRAWDŹ Zakwalifikowane nastawy można automatycznie przenieść na inną maszynę lub część. Fałsz. Jest to porównanie służące wyborowi procesu. Nie stwierdza ono, że SP Center oferuje kulowanie ultradźwiękowe, a mikrokulowanie i obróbkę igłową traktuje jako odrębne technologie.
SPRAWDŹ Większa ekspozycja zawsze poprawia wynik. Fałsz. Główne zagrożenia to traktowanie wartości intensywności procesu ultradźwiękowego i konwencjonalnego jako bezpośrednio przenoszalnych, wybór procesu rezonansowego dla geometrii, której nie da się kontrolować, oraz stosowanie medium do kulowania ultradźwiękowego poza zakresem przywołanych wymagań.
SPRAWDŹ Kontrola wzrokowa powierzchni zastępuje nadzorowane zapisy. Fałsz. Jeżeli takie wyniki są wymagane, dokumentacja dopuszczenia powinna obejmować kompletność zapisów procesu dla wybranej technologii, wyniki dotyczące pokrycia i stanu powierzchni oraz porównawcze badania naprężeń szczątkowych lub właściwości zmęczeniowych, gdy technologia ma zastąpić inną.
Często zadawane pytania o kulowanie konwencjonalne i ultradźwiękowe — który proces jest odpowiedni?
Jakie informacje są potrzebne do wyceny kulowania konwencjonalnego lub ultradźwiękowego?
Przydatne zapytanie ofertowe obejmuje nadzorowany rysunek wraz z numerem rewizji, materiał i stan po obróbce cieplnej, określone strefy obróbki i strefy wyłączone, obowiązujące normy, wymagania dotyczące intensywności i pokrycia powierzchni, ograniczenia dotyczące powierzchni i wymiarów, liczbę części, zasady podziału na partie oraz wymagane zapisy. Pierwszy przegląd techniczny powinien również uwzględniać geometrię oraz możliwość zamknięcia układu ultradźwiękowego w ograniczonej przestrzeni lub jego sprzężenia, zakwalifikowane medium i sterowanie przenoszeniem energii, a także wydajność produkcji, dostęp i dokumentację potwierdzającą spełnienie kryteriów odbioru.
Jakie zapisy potwierdzają nadzór nad kulowaniem konwencjonalnym i ultradźwiękowym?
Zestaw zapisów powinien łączyć identyfikację części i partii z zakwalifikowaną maszyną, medium do kulowania, uchwytem oraz programem, a następnie obejmować aktualną intensywność, pokrycie i wymagane kontrole części. W tym przypadku dokumentacja potwierdzająca powinna obejmować kompletność zapisów procesu dla wybranej technologii, wyniki oceny pokrycia i stanu powierzchni oraz porównawcze badania naprężeń szczątkowych lub badania zmęczeniowe, jeśli proces ma służyć jako zamiennik.
Czy skuteczny, zatwierdzony zestaw parametrów można przenieść na inną część lub maszynę?
Same nastawy nie wystarczą. Przy przenoszeniu procesu należy przeanalizować różnice w zakresie wyposażenia, medium, geometrii, kinematyki, oprzyrządowania i kryteriów akceptacji. Główne ryzyka związane z wyborem między kulowaniem konwencjonalnym a ultradźwiękowym obejmują traktowanie wartości intensywności dla tych procesów jako bezpośrednio przenośnych, wybór procesu rezonansowego dla geometrii, której nie można kontrolować, oraz stosowanie medium do kulowania ultradźwiękowego poza zakresem przywołanych wymagań.
Czy prawidłowa intensywność Almena potwierdza wynik uzyskany na elemencie?
Nie. Intensywność Almena charakteryzuje strumień kulujący w zdefiniowanych warunkach badania. Pokrycie części, dostęp, stan powierzchni, wymiary, naprężenia szczątkowe i właściwości zmęczeniowe są odrębnymi zagadnieniami i wymagają dokumentacji potwierdzającej wskazanej na rysunku lub w planie kwalifikacji.
Kiedy należy ponownie kwalifikować kulowanie konwencjonalne w porównaniu z kulowaniem ultradźwiękowym?
Potrzebę ponownej kwalifikacji należy ocenić po zmianie, która może zmienić zakwalifikowaną zależność między parametrami wejściowymi a wynikami, w tym zmianie maszyny, dyszy lub koła rzutowego, medium, separatora, uchwytu, programu, geometrii części lub metody kontroli. W ramach działań należy utrzymać próbę wykonalności właściwą dla danego procesu, kwalifikację wyposażenia, oprzyrządowania i medium oraz potwierdzenie pokrycia powierzchni części, stanu powierzchni i właściwości użytkowych.
Czy kulowanie może naprawić istniejące pęknięcie lub wadę będącą podstawą odrzucenia?
Nie. Kulowanie jest kontrolowanym procesem poprawy właściwości powierzchni, a nie metodą naprawy pęknięć. Istniejące uszkodzenia należy wykryć i ocenić, a decyzję dotyczącą dalszego postępowania musi przed kulowaniem podjąć uprawniona jednostka odpowiedzialna za projekt i naprawę.
Czy śrutowanie jest dopuszczalnym zamiennikiem konwencjonalnego lub ultradźwiękowego kulowania?
Nie — nie automatycznie. Śrutowanie jest zwykle wymagane do czyszczenia, usuwania zgorzeliny lub nadawania tekstury, natomiast kontrolowane kulowanie wymaga określenia medium, intensywności, pokrycia powierzchni, ekspozycji i identyfikowalności. Zastąpienie jednego procesu drugim wymaga zgody jednostek odpowiedzialnych za projekt i wymagania umowne dotyczące elementu.
Jak SP Center może ocenić ten projekt kulowania?
Prześlij nadzorowany rysunek, materiał i stan obróbki cieplnej, wymagane normy, strefy obróbki i maskowania, planowaną liczbę części oraz wymagane zapisy odbiorowe. SP Center może następnie ocenić wykonalność, wskazać brakujące dane wejściowe i zaproponować sposób kwalifikacji. W sprawie wstępnej konsultacji zadzwoń pod numer +48 519 772 773.
Jakie są najważniejsze wnioski?
- W konwencjonalnym kulowaniu na powierzchnię kieruje się stale przyspieszany strumień medium, natomiast w kulowaniu ultradźwiękowym medium jest wzbudzane w komorze rezonansowej lub układzie narzędziowym. Obróbka ultradźwiękowa może być odpowiednia do geometrii zamkniętych lub obszarów lokalnych, ale medium, uchwyt, częstotliwość, amplituda, strefa obróbki i weryfikacja procesu muszą zostać zakwalifikowane zgodnie z właściwą procedurą.
- Łącznym nadzorem obejmij geometrię i możliwość ograniczenia przestrzeni roboczej lub sprzężenia układu ultradźwiękowego, zakwalifikowane medium i środki kontroli przekazywania energii oraz wydajność produkcji, dostęp i zapisy odbiorowe.
- Aby zachować stabilność zatwierdzonego przebiegu procesu, stosuj próbę wykonalności właściwą dla danego przebiegu procesu, kwalifikację urządzeń, oprzyrządowania i medium oraz dowody dotyczące pokrycia elementu, powierzchni i właściwości użytkowych.
- Przed dopuszczeniem wyrobu należy wykryć i wyeliminować następujące problemy: traktowanie wartości intensywności dla kulowania ultradźwiękowego i konwencjonalnego jako bezpośrednio przeliczalnych, wybór procesu rezonansowego do geometrii, której nie można kontrolować, oraz stosowanie medium do kulowania ultradźwiękowego niezgodnie z przywołanymi wymaganiami.
- Zbuduj pakiet dokumentacji potwierdzającej w oparciu o kompletność zapisów procesu dla wybranej technologii, wyniki pokrycia powierzchni i jej stanu oraz porównawcze badania naprężeń szczątkowych lub wytrzymałości zmęczeniowej, jeżeli technologia ma zostać zastosowana zamiennie.
- Za podstawę akceptacji należy uznawać rysunek, umowę, wymagania klienta przekazane w łańcuchu dostaw oraz kompletne, nadzorowane wydania norm.
Które powiązane poradniki SP Center warto przeczytać w następnej kolejności?
- Konwencjonalne kulowanie a kulowanie laserowe: różnice i zastosowania
- Kulowanie a kształtowanie metodą kulowania: umacnianie powierzchni czy nadawanie kształtu części?
- Kulowanie dwuetapowe: kiedy stosować dwa etapy i dwa rodzaje medium
- Czym jest kulowanie?
Które źródła techniczne stanowią podstawę tego poradnika?
2. SAE AMS2585B, Medium do kulowania aktywowanego ultradźwiękowo
3. SAE ARP7488, Wytyczne dotyczące projektowania i kontroli procesu kulowania
4. SAE J442_202602, Narzędzia do wyznaczania i weryfikacji intensywności kulowania
5. SAE J443_202512, Procedury wyznaczania i weryfikacji intensywności kulowania
6. SAE J2277_202301, Wyznaczanie pokrycia w kulowaniu
NADZÓR NAD DOKUMENTAMI ODNIESIENIA Stosuj pełne rewizje wskazane w rysunku, umowie i wymaganiach klienta przekazanych w łańcuchu dostaw. Ten artykuł przedstawia kontekst inżynierski i nie zastępuje wymagań objętych nadzorem.
