Konventionell eller ultraljudsaktiverad kulpening

Jämför acceleration av kulpeningsmediet, kammar- och åtkomstbegränsningar, Almen-underlag, täckningsgrad, styrning av kulpeningsmediet, kvalificering och serieproduktion

Konventionell och ultraljudsaktiverad kulpening använder båda anslag av fasta kulpeningsmedier, men kulpeningsmediet accelereras på olika sätt. Konventionell utrustning riktar en pneumatisk stråle eller en stråle från ett metarhjul mot komponenten. I ett ultraljudssystem sätter en vibrerande sonotrod kulorna i rörelse i en avgränsad behandlingskammare. Processuppläggen har olika utrustningskonfigurationer, åtkomstförhållanden, övervakade ingångsvariabler och kvalificeringsunderlag; det ena får inte ersätta det andra utan tekniskt och avtalsmässigt godkännande.

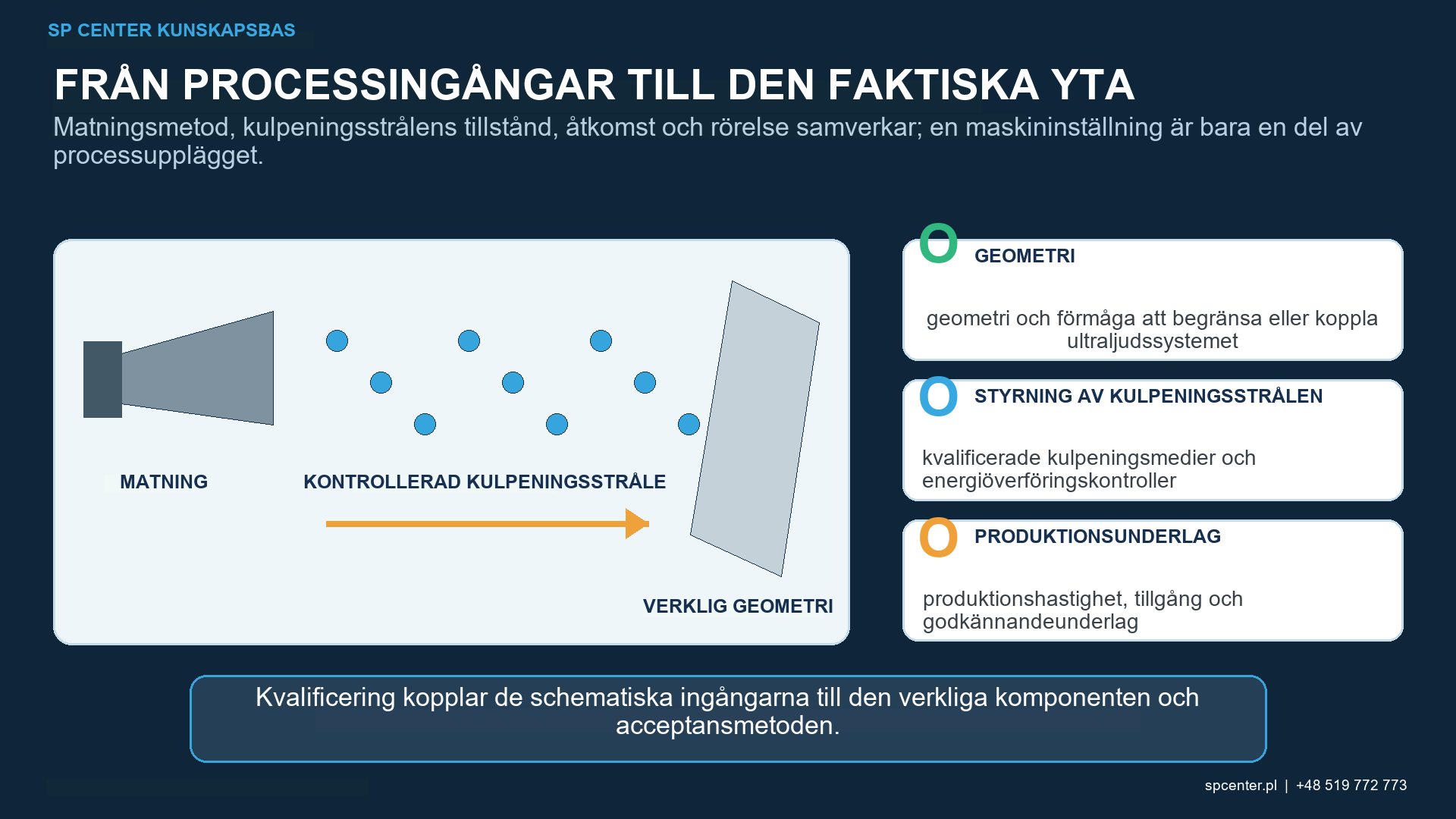

Figur 1. Konventionella system riktar en luftström eller hjulström; ultraljudsaktiverade system överför vibrationer genom en sonotrod till kulor som finns i en behandlingskammare.

Hur accelererar de två processerna kulorna?

Vid tryckluftsdriven kulpening accelererar tryckluft och ett munstycke kulpeningsmediet. Vid kulpening med metarhjul tillför ett kontrollerat hjul den kinetiska energin. Munstycks- eller hjulgeometri, flöde av kulpeningsmedium, avstånd, vinkel, delrörelse, exponering och återstuds definierar strömmen som presenteras för ytan.

Vid ultraljudsaktiverad kulpening skapar en ultraljudsgenerator, givare och sonotrod högfrekventa vibrationer. Sonotroden överför energi till löst kul som är inneslutet nära detaljen. Kulorna följer upprepade banor mellan sonotroden, kammarens ytor och komponenten. Kammargeometri, reflektor eller lock, kulpopulation, detaljens position och behandlingstid blir därför integrerade delar av processen.

Jämförelseområde	Konventionell kulpening	Ultraljudsaktiverad kulpening
Hur kulor accelereras	Tryckluft genom ett munstycke eller ett centrifugalhjul skapar en riktad ström	En ultraljudsdriven sonotrod överför energi till kulor som finns i behandlingskammaren
Kulorbanor	Huvudsakligen inställd av munstyckes- eller hjulström, delrörelse och retur	Upprepade och delvis stokastiska i kammaren, påverkade av kammare, reflektor, del och kulpopulation
Typiska processindata	Tryck eller hjulhastighet, flöde av kulpeningsmedium, munstyckes- eller hjulgeometri, avstånd, vinkel, rörelse och exponering	Frekvens och amplitud under det kvalificerade systemet, sonotrod- och kammarkonfiguration, kuloridentitet och kvantitet, delposition och behandling varaktighet
Åtkomststrategi	Direkt munstycke, lans eller hjulexponering med kontrollerad skuggning och återstuds	En sluten eller begränsad behandlingsvolym som tillåter aktiverat kulor att nå de kvalificerade ytorna
Mediekontroll	Typ, storlek, hårdhet, form, kontaminering, nedbrytning och driftsblandning	Typ, storlek, hårdhet, form, kvantitet, kontaminering, slitage och rörelse inom den kvalificerade kammaren
Godkännande	Erforderlig intensitet, täckningsgrad, yta, dimensioner och dokumentation enligt den åberopade specifikationen	Krav och underlag definierade av AMS2580A eller annan åberopad ultraljuds-kulpeningsprocess, ritning och vidareförda kundkrav

Tabell 1. Mediet kan se liknande ut, men dess acceleration, bana och processkonfiguration är olika.

Hur skiljer sig ultraljudskulpening från ultraljudsslagbehandling?

Begreppen blandas ibland samman, vilket kan leda till fel inköps- eller kvalificeringsväg. Ultraljudsaktiverad kulpening använder fria kulpartiklar. Ultraljudsslagbehandling, ultraljudsbaserad stiftbehandling och liknande verktygsbaserade metoder kan använda stift, nålar eller stavar som är kopplade till en sonotrod och verkar direkt mot ytan, ofta längs svetsfoten eller lokala banor.

Båda familjerna kan plastiskt deformera metall, men deras kontaktmekanik, verktyg, behandlat träffbild, kulpeningsmedium- eller stiftkontroll och standardbas är inte automatiskt likvärdiga. Den kontrollerade ritningen, processspecifikationen och leverantörsgodkännandet bör ange den exakta tekniken.

Vilken process kan nå komplex geometri?

Ett konventionellt pneumatiskt kulpeningssystem kan rikta ett munstycke eller en lans mot en inre radie, borrning eller hålighet. Räckvidden beror på munstycksstorlek, siktlinje, avstånd, vinkel, returriktning, maskering, flöde av kulpeningsmedium och möjligheten att ta bort kulor. Ett hjul har en bredare ström och kan passa tillgängliga produktionsgeometrier, men är inte utbytbart med ett munstycke för varje funktion.

En ultraljudskammare kan skapa stötar från flera riktningar och kan vara användbar för lokala eller slutna behandlingsvolymer. Det eliminerar inte åtkomstrisken. Delen kan skydda sig själv, fixturen kan skapa döda zoner, kulor kan samlas bort från en funktion och en tät kanal kan fånga kulpeningsmedium. Kammarstängning och återhämtning efter behandling är säkerhets- och kvalitetsfunktioner, inte detaljer inom hushållning.

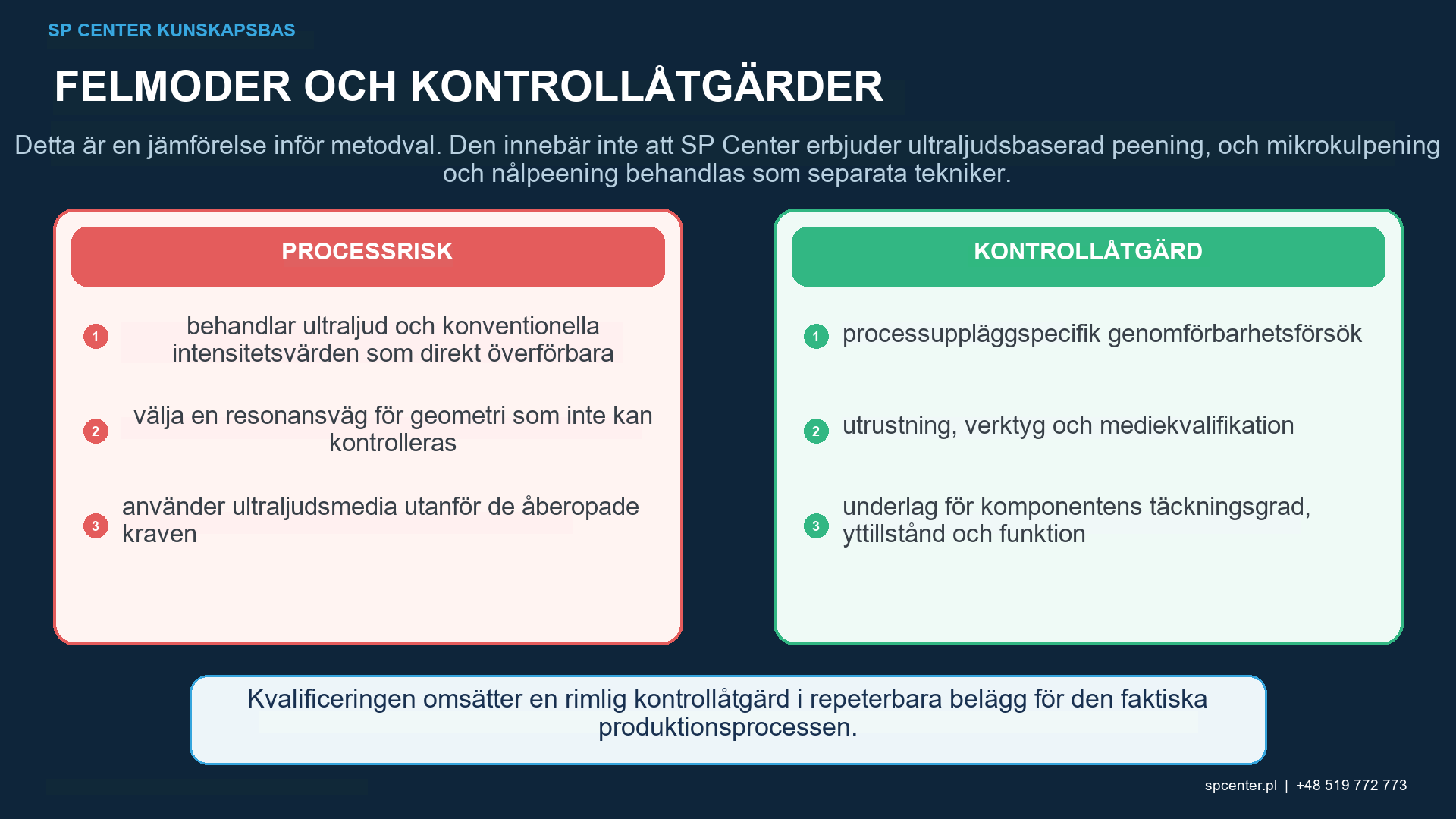

Figur 2. Åtkomst, kammarstängning, kulrörelse, delpresentation och medieborttagning måste demonstreras på den faktiska eller representativa geometrin.

Vilka variabler måste kontrolleras?

Teknisk fråga	Konventionell vägbeskrivning	Ultraljudsvägbeskrivning
Kan alla erforderliga zoner nås?	Demonstrera strömvinkel, avstånd, munstyckes- eller hjulbana, skuggning och studs	Demonstrera kammaråtkomst, kulornas cirkulation, döda zoner, delstöd och stängning
Kan undantagna funktioner skyddas?	Kvalificera masker, pluggar, övergångar och motstånd mot den riktade strömmen	Kvalificera masker, pluggar och tätningar för upprepade stötar från flera riktningar
Kan kulorna tas bort?	Kontrollkaviteter, borrningar och orientering efter den riktade exponeringen	Kontrollkammarens öppning, delutdragning, interna funktioner och fullständig återvinning av kulor
Kan intensiteten verifieras?	Använd hela Almenintensitetsintervallet, rems- och hållararrangemanget som krävs av det styrande processupplägget	Använd endast den intensitetsmetod och testarrangemang som definieras av den styrande ultraljudsspecifikationen och kvalificerade konfigurationen
Kan täckningsgrad accepteras?	Inspektera varje erforderlig zon enligt godkänd metod och förhållanden	Visa att de upprepade anslagen i kammaren når varje föreskriven zon och tillämpa den godkända metod som är specifik för processupplägget
Kan produktionen reproduceras?	Låsutrustning, kulpeningsmedium, fixtur, rörelse, exponering och övervakade ingångsområden	Lås generator, omvandlare, sonotrod, kammare, kulmängd, detaljens placering, behandlingstid och övervakade intervall för ingångsvariabler

Tabell 2. Åtkomst och verifiering måste demonstreras för det valda processupplägget snarare än att härledas från processnamnet.

För en konventionell process är tryck eller hjulhastighet endast en ingång. Flöde av kulpeningsmedium och tillstånd, munstyckes- eller hjulgeometri, rörelse, exponering och den kompletta Almen-installationen förblir nödvändiga kontroller. En överensstämmande tryckavläsning bevisar inte intensitet eller täckningsgrad.

För en ultraljudsprocess är den nominella generatorfrekvensen ensam lika otillräcklig. Omvandlarens och sonotrodens identitet, amplitud eller annat specificerat utgångsmått, kammargeometri, gränssnitt, kulornas typ och fyllnadsmängd, detaljbelastning och behandlingstid kan påverka populationen av anslag. Den kvalificerade utrustningen måste definiera vilka värden som övervakas och hur ett avbrott detekteras.

Hur ska intensiteten specificeras och verifieras?

För konventionell kulpening bör det fullständiga Almenintensitetsområdet och beteckningen på Almenprovplåten anges i kontrolldokumentet eller formellt föreslås och godkännas. En mättnadskurva bestämmer intensiteten under det specificerade hållararrangemanget; en godtycklig exponering eller ett tryckvärde är inte en ersättning.

SAE beskriver AMS2580A som en specifikation för ultraljudsaktiverad kulpening av metallytor i syfte att skapa tryckrestspänningar. Den fullständiga revisionen måste användas för att fastställa tillämplig intensitetsmetod, provkropps- eller provplåtsarrangemang och verifieringsfrekvens. En konventionell hållare, korrelation eller maskininställning får inte återanvändas enbart därför att båda processerna använder kulor.

Hur demonstreras täckningsgrad?

Täckningsgrad avser den erforderliga komponentytan, inte Almenprovplåten. I en konventionell riktad ström måste exponeringsvägen och delens rörelse nå alla behandlingszoner utan maskläckage eller skuggning. I en ultraljudskammare måste upprepade slumpmässiga eller halvslumpmässiga banor fortfarande nå varje specificerad zon.

Belysning, förstoring, yttillstånd, inspektionsorientering och acceptansgränsen måste definieras av den godkända vägen. Fluorescerande eller andra indirekta tekniker kräver kvalificering och korrelation när de används. Extra varaktighet kan inte antas för att reparera en oåtkomlig zon och kan öka ytråhet, distorsion eller ytskador på andra ställen.

Hur jämför sig ytjämnhet och restspänning?

Båda processerna kan förändra ytjämnhet, hårdhet, kallbearbetning och restspänningar. Resultatet beror på material och utgångstillstånd, kulornas storlek, hårdhet och form, slagenergi, exponering, geometri och efterföljande operationer. Experimentella studier av ultraljudsaktiverad kulpening visar att kulornas rörelse och processparametrarna kan påverka ytjämnheten och restspänningssvaret, men resultat för en legering och en provkropp kan inte generaliseras till en annan komponent.

Varken ordet ultraljud eller en hög driftsfrekvens garanterar en djupare, jämnare eller mer utmattningsbeständig yta. Det erforderliga resultatet bör valideras på representativt material och geometri genom yt-, dimensions-, restspännings- eller utmattningsunderlag enligt konstruktionsmyndighetens åberopande.

Kan ett processupplägg överföras till en annan maskin eller del?

Inget recept är automatiskt överförbart. Ett konventionellt processupplägg beror på utrustning, munstycke eller metarhjul, mediekrets, fixtur, rörelse och arbetskammare. Ett ultraljudsbaserat processupplägg beror på generator, omvandlare, sonotrod, kammare, mediemängd, detaljstöd och gränssnitt. En ändring som påverkar anslagsenergi, fördelning, åtkomst eller acceptans kan kräva omkvalificering.

Geometrisk likhet ensam är otillräcklig. En ny del kan introducera en dödzon, en återhämtningsplan, förändrad kammarvolym, annan medieåterhämtning eller en yta vars inkommande tillstånd reagerar annorlunda.

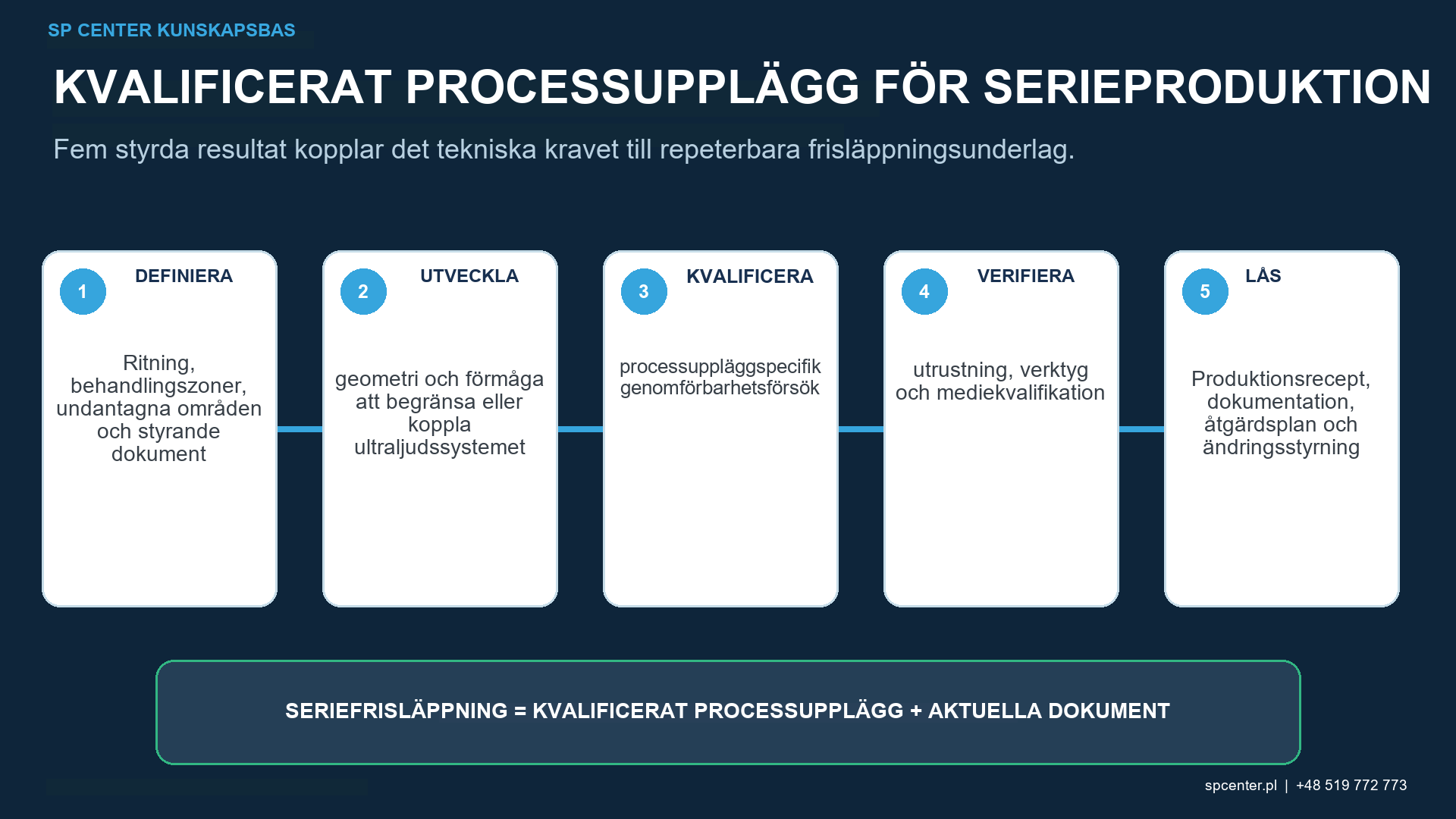

Figur 3. Det valda processupplägget behöver separata utvecklings-, kvalificerings-, produktionsövervaknings- och delgodkännandeunderlag.

Vad ska registreras i produktionen?

Kontrollsteg	Underlag att behålla	Anledning att stoppa eller begränsa arbetet
Kravgranskning	Ritning, revision, processidentitet, zoner, undantag, kulpeningsmedium, intensitet, täckningsgrad, yta och godkännandehierarki	Processtypen är tvetydig, specifikation saknas eller kravkonflikter
Utrustningskonfiguration	Maskin, generator där så är tillämpligt, munstycke eller hjul eller sonotrod, kammare, fixtur, masker, program och revision	Ej godkänd komponenter, skadad sonotrod eller mask, fel kammare eller okontrollerad programvara
Kulpeningsmedium	Sats, specifikation, storlek, hårdhet, form, kontaminering, driftsförhållanden och kvantitet där så är relevant	Fel medium, överdrivet haveri, kontaminering eller overifierad kammarfyllning
Processverifiering	Nödvändig mättnad, intensitet, täckningsgrad och representantåtkomst underlag	Misslyckad verifiering, ändrat testarrangemang eller oåtkomlig behandlingszon
Utförande	Delidentitet, belastning, position, exponering, övervakade värden, larm- och avbrottsstatus	Förlust av rörelse, ultraljudsutgång, medieleverans eller spårbarhet
Frisläppning	Yta, gräns, skada, renhet, dimensioner, behållna medier och kunddokumentation enligt anrop	Avtäckt område, instängt kulpeningsmedium, öppen avvikelse eller ofullständiga underlag

Tabell 3. Release kräver underlag för den faktiska delen, godkänd konfiguration och fullständig behandlingscykel.

Vilken information hör hemma i en offertförfrågan?

Kontrollerad ritning, revision, delidentitet och specifikationshierarki.
Tydlig processbenämning: konventionell tryckluftsdriven kulpening, kulpening med metarhjul eller ultraljudsaktiverad kulpening.
Material, värmebehandling, hårdhet, tidigare operationer och inkommande yta.
Behandling, exklusions- och övergångszoner plus interna egenskaper och krav för borttagning av kulpeningsmedium.
Fullständiga intensitetskrav och testarrangemang, täckningsgrad och mediagränser enligt det styrande processupplägget.
Yta, skada, ytråhet, dimension, renhet och kriterier för kvarhållna kulpeningsmedier.
Kvalificering, leverantörsgodkännande, förstagångsutfall (FAI), registrering och ändringskontrollkrav.
Delstorlek, massa, partimönster, årlig efterfrågan, förpackning och måldatum.

Vanliga frågor

Vad är ultraljudsaktiverad kulpening?

Det är en kulpeningsprocess där ett ultraljudssystem överför vibrationer via en sonotrod till kulor i en behandlingskammare. Upprepade kulträffar plastiskt deformerar ytan och kan, inom en kvalificerad process, skapa tryckrestspänningar.

Är ultraljudskulpening samma sak som ultraljudsslagbehandling?

Nej. Ultraljudsslagbehandling använder vanligtvis nålar som drivs av ett ultraljudsverktyg i direkt kontakt med arbetsstycket. Ultraljudsaktiverad kulpening använder lösa kulor. Ritningen och specifikationen måste identifiera den avsedda processen.

Är ultraljudskulpening bättre för alla interna funktioner?

Nej. En kammare kan möjliggöra anslag från flera riktningar, men dödzoner, trånga passager, masker, detaljstöd och återvinning av kulpeningsmedium kan fortfarande begränsa processen. Åtkomsten måste kvalificeras på den verkliga geometrin eller på en representativ geometri.

Används Almenintensitet vid ultraljudskulpening?

Använd endast den intensitetsdefinition, remsa och testarrangemang som krävs av den styrande ultraljudsspecifikationen. En konventionell hållare eller maskinkorrelation får inte överföras utan teknisk auktoritet och kvalifikation.

Garanterar en kammarbehandling full täckningsgrad?

Nej. Kulornas rörelse kan påverkas av delgeometri, kulmängd, sonotrodens skick, kammarväggar, masker och varaktighet. Täckningsgrad måste demonstreras i varje erforderlig zon med den godkända metoden.

Kan samma mediaspecifikation användas i båda processerna?

Endast när de styrande dokumenten tillåter det och hela mediet är lämpligt för den kvalificerade utrustningen. Medietyp, storlek, hårdhet, form, kvantitet och driftsförhållanden förblir processvariabler.

Kan konventionell kulpening ersättas med ultraljudskulpening?

Inte utan formellt godkännande. AMS2430 eller AMS2432 och AMS2580A beskriver olika vägar. En ändring kräver granskning av ritningen, leverantörsgodkännande, kvalificering, komponentunderlag och kundkrav.

Erbjuder SP Center ultraljudsaktiverad kulpening?

SP Center specialiserar sig på konventionell kulpening. Vi kan granska krav och genomförbarhet för vår konventionella process; den här artikeln representerar inte ett erbjudande om ultraljudskulpeningstjänster.

Viktiga slutsatser

Båda vägarna använder kulor, men de accelererar och distribuerar dem på olika sätt.
Ultraljudsaktiverad kulpening är inte detsamma som direkt-pin ultraljudsslagbehandling.
Kammare, sonotrod, kulladdning och delpresentation är kvalificerad processkonfiguration.
Almen-underlag och underlag för täckningsgrad måste följa det valda styrande processupplägget.
Varken ett tryckvärde eller en ultraljudsfrekvens bevisar komponentresultatet ensamt.
Substitution eller överföring kräver formell granskning och applikationsspecifika underlag.
