Strahlmittelbeschleunigung, Kammer und Zugang, Almen-Nachweis, Bedeckungsgrad, Strahlmittelkontrolle, Qualifizierung und Serienfertigung vergleichen
Konventionelles und ultraschallaktiviertes Verfestigungsstrahlen nutzen Einschläge fester Strahlmittelpartikel, beschleunigen das Medium jedoch unterschiedlich. Konventionelle Anlagen richten einen Druckluft- oder Schleuderradstrahl auf das Bauteil. Beim Ultraschallverfahren versetzt eine schwingende Sonotrode Strahlmittel in einer begrenzten Bearbeitungskammer in Bewegung. Anlage, Zugänglichkeit, überwachte Eingaben und Qualifizierungsnachweise unterscheiden sich; kein Fertigungsweg darf den anderen ohne technische und vertragliche Genehmigung ersetzen.

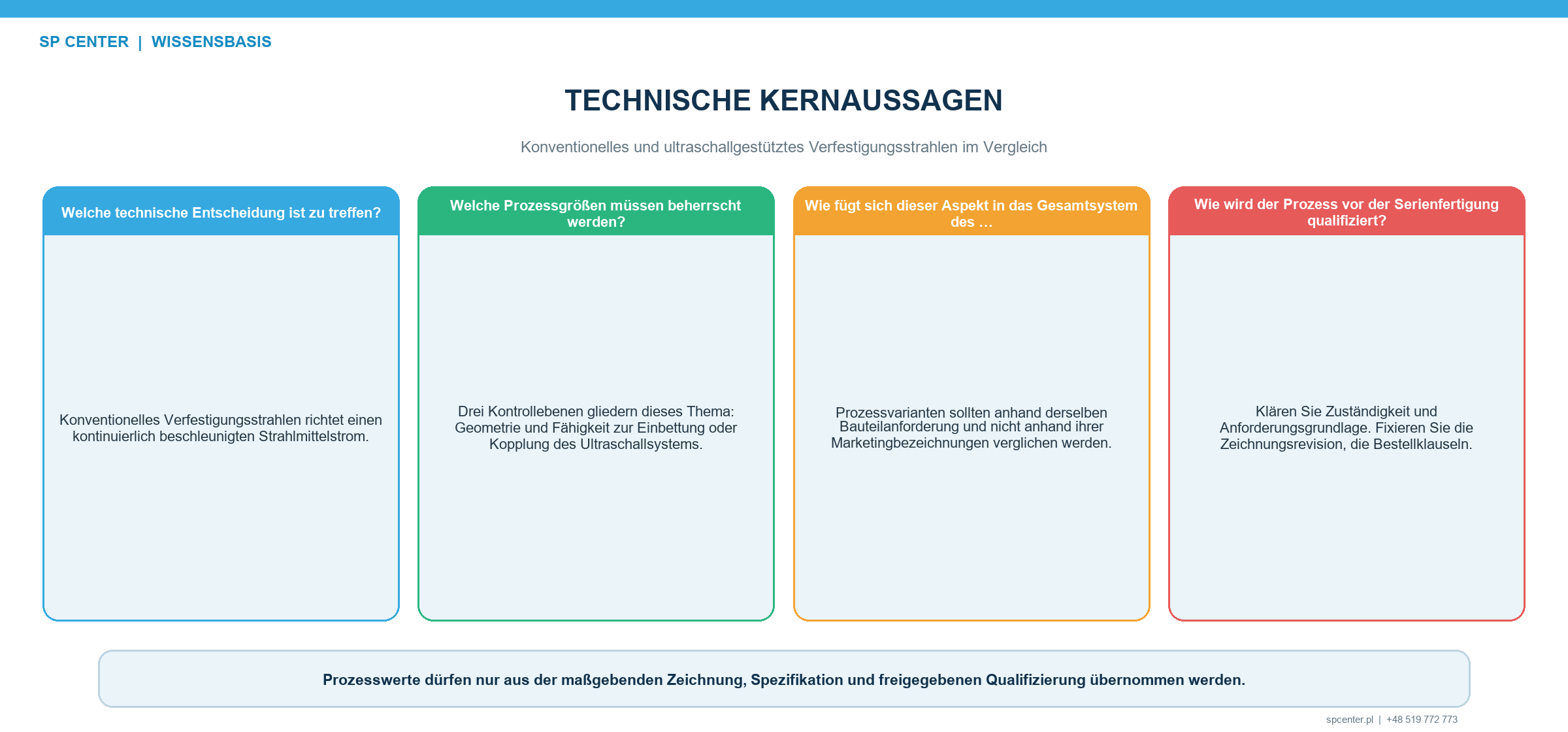

Wie wird das Strahlmittel in beiden Verfahren beschleunigt?
Beim Druckluftverfahren beschleunigen Druckluft und Düse das Medium. Beim Schleuderradverfahren liefert ein geregeltes Schleuderrad die Bewegungsenergie. Düsen- oder Schleuderradgeometrie, Strahlmitteldurchsatz, Abstand, Winkel, Bauteilbewegung, Beaufschlagung und Rückprall bestimmen den auf die Oberfläche wirkenden Strahl.
Beim ultraschallaktivierten Verfestigungsstrahlen erzeugen Generator, Ultraschallwandler und Sonotrode eine hochfrequente Schwingung. Die Sonotrode überträgt Energie auf loses Strahlmittel im Bereich des Bauteils. Die Partikel bewegen sich wiederholt zwischen Sonotrode, Kammerflächen und Bauteil. Deshalb gehören Kammergeometrie, Reflektor oder Deckel, Strahlmittelmenge, Bauteilposition und Behandlungsdauer untrennbar zur Prozesskonfiguration.
| Vergleichsmerkmal | Konventionelles Verfestigungsstrahlen | Ultraschallaktiviertes Verfestigungsstrahlen |
|---|---|---|
| Beschleunigung des Strahlmittels | Druckluftdüse oder Schleuderrad erzeugt einen gerichteten Strahl | Eine ultraschallangeregte Sonotrode überträgt Energie auf das in der Bearbeitungskammer eingeschlossene Strahlmittel |
| Partikelbahnen | Vorwiegend durch Düsen- oder Schleuderradstrahl, Bauteilbewegung und Rückprall bestimmt | Wiederholt und teilweise stochastisch in der Kammer; beeinflusst durch Kammer, Reflektor, Bauteil und Strahlmittelmenge |
| Typische Prozesseingaben | Druck oder Schleuderraddrehzahl, Strahlmitteldurchsatz, Düse oder Schleuderrad, Abstand, Winkel, Bewegung und Beaufschlagung | Frequenz und Amplitude des qualifizierten Systems, Sonotroden- und Kammerkonfiguration, Strahlmittelidentität und -menge, Bauteilposition und Behandlungsdauer |
| Zugangsprinzip | Direkte Beaufschlagung durch Düse, Lanze oder Schleuderrad bei beherrschter Abschattung und Rückprallwirkung | Geschlossener oder begrenzter Bearbeitungsraum, in dem aktiviertes Strahlmittel die qualifizierten Flächen erreicht |
| Strahlmittelkontrolle | Art, Größe, Härte, Form, Verunreinigung, Zerfall und Betriebsgemisch | Art, Größe, Härte, Form, Menge, Verunreinigung, Verschleiß und Bewegung in der qualifizierten Kammer |
| Abnahme | Geforderte Intensität, Bedeckungsgrad, Oberfläche, Maße und Aufzeichnungen nach aufgerufener Spezifikation | Forderungen und Nachweise nach AMS2580A oder anderem aufgerufenem Ultraschall-Fertigungsweg sowie Zeichnung und weitergegebenen Kundenanforderungen |
Tabelle 1. Das Strahlmittel kann ähnlich aussehen, wird aber unterschiedlich beschleunigt, geführt und qualifiziert.
Wie unterscheidet sich das Verfahren vom Ultrasonic Impact Treatment?
Die Begriffe werden mitunter vermischt und können zu einer falschen Bestellung oder Qualifizierungsgrundlage führen. Ultraschallaktiviertes Verfestigungsstrahlen verwendet lose Strahlmittelpartikel. Beim Ultrasonic Impact Treatment, bei ultraschallgestützter Stiftbearbeitung und ähnlichen Werkzeugverfahren übertragen Stifte, Nadeln oder Stäbe die Schläge unmittelbar auf die Oberfläche, häufig an Schweißnahtübergängen oder örtlich begrenzten Bahnen.
Beide Verfahrensfamilien können Metall plastisch verformen. Kontaktmechanik, Werkzeug, Bearbeitungsspur, Kontrolle von Strahlmittel oder Stift und normativer Rahmen sind jedoch nicht automatisch gleichwertig. Zeichnung, Prozessspezifikation und Lieferantenfreigabe sollten die beabsichtigte Technologie eindeutig festlegen.

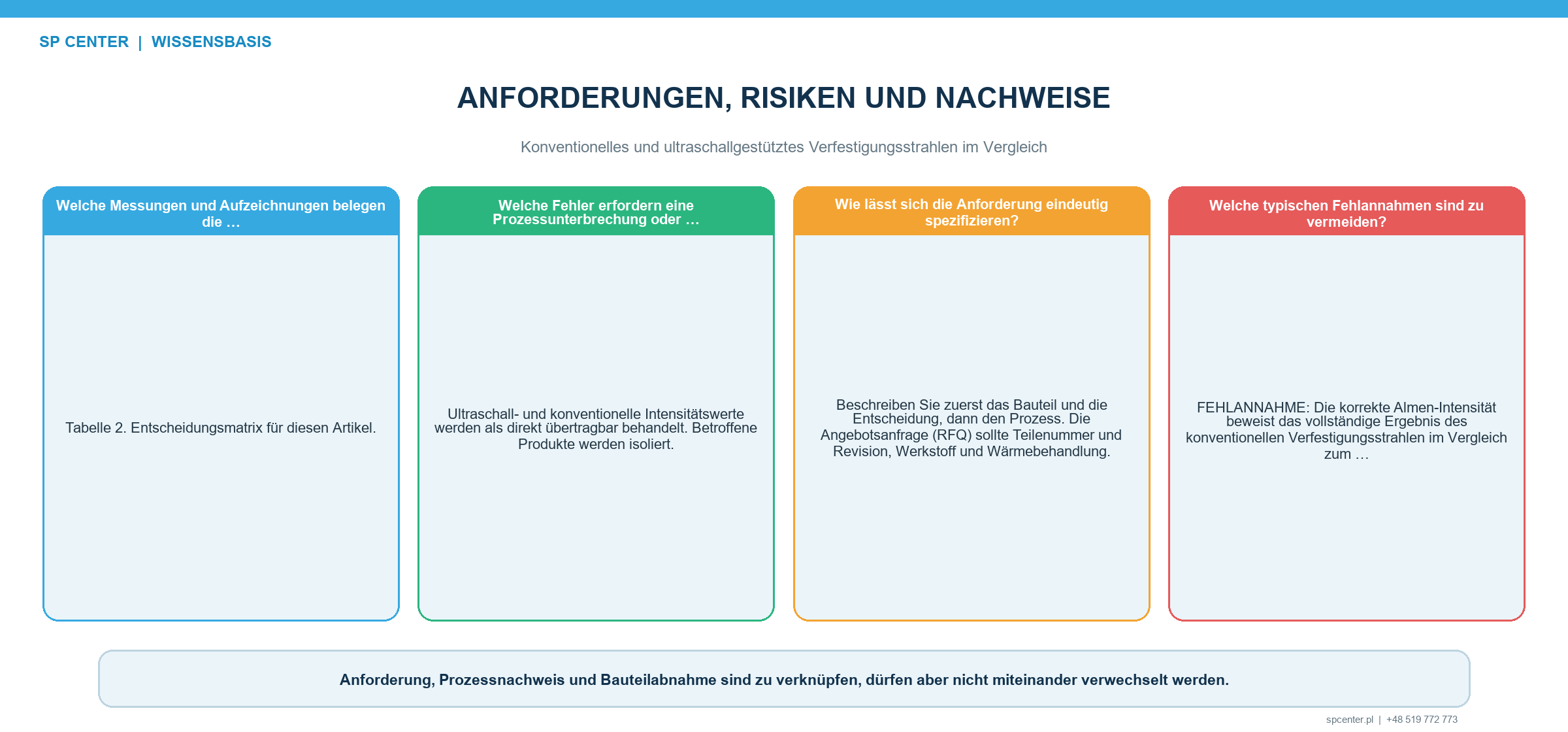

Welches Verfahren erreicht komplexe Geometrien?
Eine konventionelle Druckluftanlage kann Düse oder Lanze auf einen Innenradius, eine Bohrung oder einen Hohlraum richten. Die Erreichbarkeit hängt von Düsengröße, Sichtlinie, Abstand, Winkel, Rückprall, Maskierung, Durchsatz und Strahlmittelentfernung ab. Ein Schleuderrad besitzt einen breiteren Strahl und kann für frei liegende Seriengeometrien geeignet sein, ist aber nicht für jedes Merkmal mit einer Düse austauschbar.
Eine Ultraschallkammer kann Einschläge aus mehreren Richtungen in einem örtlich begrenzten Bearbeitungsraum erzeugen. Das beseitigt das Zugangsrisiko nicht. Das Bauteil kann sich selbst abschatten, die Vorrichtung kann Totzonen erzeugen, Strahlmittel kann sich abseits eines Merkmals sammeln und in engen Kanälen verbleiben. Kammerabschluss und Rückgewinnung nach der Bearbeitung sind Sicherheits- und Qualitätsfunktionen.
Welche Prozessgrößen müssen beherrscht werden?
| Technische Frage | Betrachtung beim konventionellen Verfahren | Betrachtung beim Ultraschallverfahren |
|---|---|---|
| Sind alle geforderten Zonen erreichbar? | Strahlwinkel, Abstand, Düsen- oder Schleuderradbahn, Abschattung und Rückprall nachweisen | Kammerzugang, Strahlmittelumlauf, Totzonen, Bauteilabstützung und Abschluss nachweisen |
| Sind Ausschlussmerkmale schützbar? | Masken, Stopfen, Übergänge und Beständigkeit gegen den gerichteten Strahl qualifizieren | Masken, Stopfen und Dichtungen für wiederholte Einschläge aus mehreren Richtungen qualifizieren |
| Lässt sich das Strahlmittel entfernen? | Hohlräume, Bohrungen und Orientierung nach gerichteter Beaufschlagung beherrschen | Kammeröffnung, Bauteilentnahme, Innenmerkmale und vollständige Strahlmittelrückgewinnung beherrschen |
| Ist die Intensität verifizierbar? | Vollständigen Almen-Bereich, Prüfstreifen und Halteranordnung des maßgebenden Fertigungswegs verwenden | Nur Intensitätsverfahren und Prüfanordnung der maßgebenden Ultraschallspezifikation und qualifizierten Konfiguration verwenden |
| Ist der Bedeckungsgrad abnehmbar? | Jede geforderte Zone unter freigegebener Methode und definierten Bedingungen prüfen | Nachweisen, dass wiederholte Kammereinschläge jede geforderte Zone erreichen, und die freigegebene verfahrensspezifische Methode anwenden |
| Ist die Serie reproduzierbar? | Anlage, Strahlmittel, Vorrichtung, Bewegung, Beaufschlagung und überwachte Eingangsbereiche festlegen | Generator, Ultraschallwandler, Sonotrode, Kammer, Strahlmittelmenge, Bauteilausrichtung, Dauer und überwachte Eingangsbereiche festlegen |
Tabelle 2. Zugänglichkeit und Verifizierung werden für den gewählten Fertigungsweg nachgewiesen und nicht vom Verfahrensnamen abgeleitet.
Beim konventionellen Prozess ist Druck oder Schleuderraddrehzahl nur eine Eingangsgröße. Strahlmitteldurchsatz und -zustand, Düsen- oder Schleuderradgeometrie, Bewegung, Beaufschlagung und vollständige Almen-Prüfanordnung bleiben erforderlich. Ein konformer Druckwert belegt weder Intensität noch Bedeckungsgrad.
Beim Ultraschallprozess genügt die Nennfrequenz des Generators ebenso wenig. Identität von Ultraschallwandler und Sonotrode, Amplitude oder eine andere festgelegte Ausgangsgröße, Kammergeometrie, Schnittstellen, Strahlmittelidentität und -füllung, Beladung und Dauer können die Einschlagsverteilung beeinflussen. Die qualifizierte Anlage muss festlegen, welche Werte überwacht und wie Unterbrechungen erkannt werden.
Wie werden Intensität und Prüfanordnung festgelegt?
Für konventionelles Verfestigungsstrahlen sollte die gelenkte Unterlage den vollständigen Almen-Bereich und Prüfstreifentyp vorgeben oder einen formal genehmigten Vorschlag zulassen. Die Intensität wird durch eine Sättigungskurve unter festgelegter Halteranordnung bestimmt. Eine beliebige Einzelbeaufschlagung oder ein Druckwert ist kein Ersatz.
Nach öffentlicher SAE-Beschreibung behandelt AMS2580A ultraschallaktiviertes Verfestigungsstrahlen zur Erzeugung von Druckeigenspannungen an Metallbauteiloberflächen. Die vollständige Revision bestimmt das anwendbare Intensitätsverfahren, die Proben- oder Prüfstreifenanordnung und die Häufigkeit der Verifizierung. Eine konventionelle Halterung, Korrelation oder Maschineneinstellung darf nicht allein wegen des ebenfalls eingesetzten Strahlmittels übernommen werden.
Wie wird der Bedeckungsgrad nachgewiesen?
Der Bedeckungsgrad betrifft die geforderte Bauteilfläche und nicht den Almen-Prüfstreifen. Beim konventionellen gerichteten Strahl müssen Beaufschlagungsbahn und Bauteilbewegung alle Bearbeitungszonen ohne undichte Masken oder Abschattung erreichen. In einer Ultraschallkammer müssen wiederholte stochastische oder teilweise stochastische Partikelbahnen ebenfalls jede festgelegte Zone erfassen.
Beleuchtung, Vergrößerung, Oberflächenzustand, Prüforientierung und Abnahmegrenze sind durch den freigegebenen Fertigungsweg zu definieren. Fluoreszierende oder andere indirekte Verfahren benötigen bei Verwendung Qualifizierung und Korrelation. Zusätzliche Dauer behebt keine unerreichbare Zone und kann Rauheit, Verzug oder Oberflächenschaden an anderer Stelle erhöhen.
Wie unterscheiden sich Rauheit und Eigenspannungswirkung?
Beide Verfahren können Rauheit, Härte, Kaltverfestigung und Eigenspannungen verändern. Das Ergebnis hängt von Werkstoff und Eingangsbedingung, Strahlmittelgröße, -härte und -form, Einschlagsenergie, Beaufschlagung, Geometrie und Folgeprozessen ab. Experimentelle Untersuchungen zum ultraschallaktivierten Verfestigungsstrahlen zeigen, dass Partikelbewegung und Behandlungsparameter Rauheit und Eigenspannungsreaktion beeinflussen; Ergebnisse einer Legierung und Probe sind nicht allgemein auf andere Bauteile übertragbar.
Weder die Bezeichnung Ultraschall noch eine hohe Arbeitsfrequenz garantiert eine tiefere, glattere oder ermüdungsfestere Oberfläche. Das geforderte Ergebnis wird auf repräsentativem Werkstoff und repräsentativer Geometrie durch Oberflächen-, Maß-, Eigenspannungs- oder Ermüdungsnachweise validiert, soweit die Konstruktionsstelle dies aufruft.
Lässt sich ein Fertigungsweg auf eine andere Anlage oder ein anderes Bauteil übertragen?
Kein Parametersatz ist automatisch übertragbar. Ein konventioneller Prozess hängt von Anlage, Düse oder Schleuderrad, Strahlmittelkreislauf, Vorrichtung, Bewegung und Arbeitsraum ab. Der ultraschallaktivierte Fertigungsweg hängt von Generator, Ultraschallwandler, Sonotrode, Kammer, Strahlmittelmenge, Abstützung und Schnittstellen ab. Eine Änderung, die Einschlagsenergie, Verteilung, Zugang oder Abnahme beeinflusst, kann eine Requalifizierung erfordern.
Geometrische Ähnlichkeit allein reicht nicht. Ein neues Bauteil kann eine Totzone, einen anderen Rückprallweg, verändertes Kammervolumen, abweichende Strahlmittelrückgewinnung oder eine anders reagierende Eingangsoberfläche einführen.
Was wird in der Serie aufgezeichnet?
| Lenkungsstufe | Aufzubewahrender Nachweis | Grund für Stopp oder Eingrenzung |
|---|---|---|
| Anforderungsprüfung | Zeichnung, Revision, Prozessidentität, Zonen, Ausschlüsse, Strahlmittel, Intensität, Bedeckungsgrad, Oberfläche und Genehmigungsrangfolge | Verfahren unklar, Spezifikation fehlt oder Forderungen widersprechen sich |
| Anlagenkonfiguration | Maschine, gegebenenfalls Generator, Düse, Schleuderrad oder Sonotrode, Kammer, Vorrichtung, Masken, Programm und Revision | Nicht freigegebene Hardware, beschädigte Sonotrode oder Maske, falsche Kammer oder nicht freigegebene Programmversion |
| Strahlmittel | Los, Spezifikation, Größe, Härte, Form, Verunreinigung, Betriebszustand und gegebenenfalls Menge | Falsches Medium, übermäßiger Zerfall, Verunreinigung oder nicht verifizierte Kammerfüllung |
| Prozessverifizierung | Geforderte Sättigung, Intensität, Bedeckungsgrad und repräsentativer Zugänglichkeitsnachweis | Fehlgeschlagene Verifizierung, geänderte Prüfanordnung oder unerreichbare Bearbeitungszone |
| Ausführung | Bauteilidentität, Beladung, Position, Beaufschlagung, überwachte Werte, Alarm und Unterbrechungsstatus | Ausfall von Bewegung, Ultraschallleistung, Strahlmittelzufuhr oder Rückverfolgbarkeit |
| Freigabe | Oberfläche, Grenze, Schaden, Sauberkeit, Maße, Strahlmittelrückstände und Kundenunterlagen wie aufgerufen | Unbehandelte Stelle, eingeschlossenes Strahlmittel, offene Abweichung oder unvollständiger Nachweis |
Tabelle 3. Die Freigabe benötigt Nachweise für das tatsächliche Bauteil, die freigegebene Konfiguration und den vollständigen Bearbeitungszyklus.
Welche Angaben gehören in eine Anfrage?
- Gelenkte Zeichnung, Revision, Bauteilidentität und Spezifikationsrangfolge.
- Eindeutiger Verfahrensname: konventionelles Druckluft- oder Schleuderradstrahlen beziehungsweise ultraschallaktiviertes Verfestigungsstrahlen.
- Werkstoff, Wärmebehandlung, Härte, Vorprozesse und Eingangsoberfläche.
- Bearbeitungs-, Ausschluss- und Übergangszonen sowie Innenmerkmale und Anforderungen an die Strahlmittelentfernung.
- Vollständige Intensitätsforderung und Prüfanordnung, Bedeckungsgrad und Strahlmittelgrenzen des maßgebenden Fertigungswegs.
- Kriterien für Oberfläche, Schaden, Rauheit, Maße, Sauberkeit und Strahlmittelrückstände.
- Forderungen an Qualifizierung, Bezugsquellenfreigabe, Erstmuster, Aufzeichnungen und Änderungslenkung.
- Bauteilgröße, Masse, Losstruktur, Jahresbedarf, Verpackung und Zieltermin.
Häufig gestellte Fragen
Was ist ultraschallaktiviertes Verfestigungsstrahlen?
Bei diesem Verfahren überträgt ein Ultraschallsystem Schwingungen über eine Sonotrode auf Strahlmittel in einer Bearbeitungskammer. Wiederholte Partikeleinschläge verformen die Oberfläche plastisch und können im qualifizierten Fertigungsweg Druckeigenspannungen erzeugen.
Ist ultraschallaktiviertes Verfestigungsstrahlen dasselbe wie Ultrasonic Impact Treatment?
Nein. Beim Ultrasonic Impact Treatment wirken üblicherweise Stifte oder Nadeln eines Ultraschallwerkzeugs unmittelbar auf das Bauteil. Ultraschallaktiviertes Verfestigungsstrahlen verwendet loses Strahlmittel. Zeichnung und Spezifikation müssen das beabsichtigte Verfahren eindeutig benennen.
Eignet sich das Ultraschallverfahren grundsätzlich besser für Innenmerkmale?
Nein. Eine Kammer kann Einschläge aus mehreren Richtungen ermöglichen; Totzonen, enge Kanäle, Masken, Bauteilabstützung und Strahlmittelrückgewinnung können dennoch begrenzen. Die Zugänglichkeit ist an tatsächlicher oder repräsentativer Geometrie zu qualifizieren.
Wird ultraschallaktiviertes Verfestigungsstrahlen mit der Almen-Intensität überwacht?
Es dürfen nur Intensitätsdefinition, Prüfstreifen und Prüfanordnung der maßgebenden Ultraschallspezifikation verwendet werden. Eine konventionelle Halteranordnung oder Maschinenkorrelation darf ohne technische Befugnis und Qualifizierung nicht übertragen werden.
Garantiert die Kammerbehandlung einen vollständigen Bedeckungsgrad?
Nein. Bauteilgeometrie, Strahlmittelmenge, Sonotrodenzustand, Kammerwände, Masken und Dauer beeinflussen die Partikelbewegung. Jede geforderte Zone benötigt einen Bedeckungsgradnachweis mit der freigegebenen Methode.
Kann in beiden Prozessen dieselbe Strahlmittelspezifikation verwendet werden?
Nur wenn die maßgebenden Unterlagen dies erlauben und das vollständige Medium für die qualifizierte Anlage geeignet ist. Art, Größe, Härte, Form, Menge und Betriebszustand bleiben Prozessgrößen.
Darf konventionelles Verfestigungsstrahlen durch das Ultraschallverfahren ersetzt werden?
Nicht ohne formale Genehmigung. AMS2430 oder AMS2432 und AMS2580A beschreiben unterschiedliche Fertigungswege. Ein Wechsel verlangt Prüfung von Zeichnung, Bezugsquellenfreigabe, Qualifizierung, Bauteilnachweis und Kundenanforderungen.
Bietet SP Center ultraschallaktiviertes Verfestigungsstrahlen an?
SP Center ist auf konventionelles Verfestigungsstrahlen spezialisiert. Wir prüfen Anforderungen und Machbarkeit für unseren konventionellen Fertigungsweg; dieser Beitrag stellt kein Angebot für ultraschallaktivierte Strahldienstleistungen dar.
Die wichtigsten Punkte
- Beide Fertigungswege verwenden Strahlmittel, beschleunigen und verteilen es jedoch unterschiedlich.
- Ultraschallaktiviertes Verfestigungsstrahlen ist nicht dasselbe wie ein unmittelbar wirkendes Stiftverfahren.
- Kammer, Sonotrode, Strahlmittelfüllung und Bauteilausrichtung gehören zur qualifizierten Prozesskonfiguration.
- Almen- und Bedeckungsgradnachweise müssen dem gewählten maßgebenden Fertigungsweg folgen.
- Weder Druckwert noch Ultraschallfrequenz belegt allein das Bauteilergebnis.
- Substitution oder Übertragung verlangt formale Prüfung und anwendungsspezifische Nachweise.
Weiterführende Leitfäden von SP Center
- Wiederholbarkeit beim Verfestigungsstrahlen
- Bedeckungsgrad beim Verfestigungsstrahlen prüfen
- Verfestigungsstrahlen und Ermüdungslebensdauer
Technische Quellen
1. SAE AMS2580A, Shot Peening, Ultrasonically Activated
2. SAE AMS2430U: Shot Peening, revised April 2018
3. SAE AMS2432E: Shot Peening, Computer Monitored, revised October 2022
4. SAE J442_202602: Tools for Peening Intensity Determination and Verification, revised February 2026
5. SAE J443_202512: Procedures for Determining and Verifying Peening Intensity, revised December 2025
6. SAE J2277_202301: Shot Peening Coverage Determination, revised January 2023
Hinweis zu Normen: Maßgebend sind die vollständigen Revisionen, Zeichnung, der freigegebene Fertigungsweg und kundenspezifische Vorgaben aus dem Vertrag.
