Konvenční, nebo ultrazvukově aktivované kuličkování

Porovnání zrychlení média, omezení komory a přístupu, Almenovy doklady, pokrytí, kontroly média, kvalifikace a sériové výroby

Konvenční i ultrazvukově aktivované kuličkování využívá nárazy pevných médií, médium je však urychlováno odlišnými způsoby. Konvenční zařízení směruje na součást pneumatický proud nebo proud z odstředivého metacího kola. V ultrazvukovém systému rozkmitává vibrující sonotroda broky v uzavřené pracovní komoře. Tyto postupy mají odlišné konfigurace zařízení, podmínky přístupu, monitorované vstupy a kvalifikační doklady; jeden nesmí nahradit druhý bez technického a smluvního schválení.

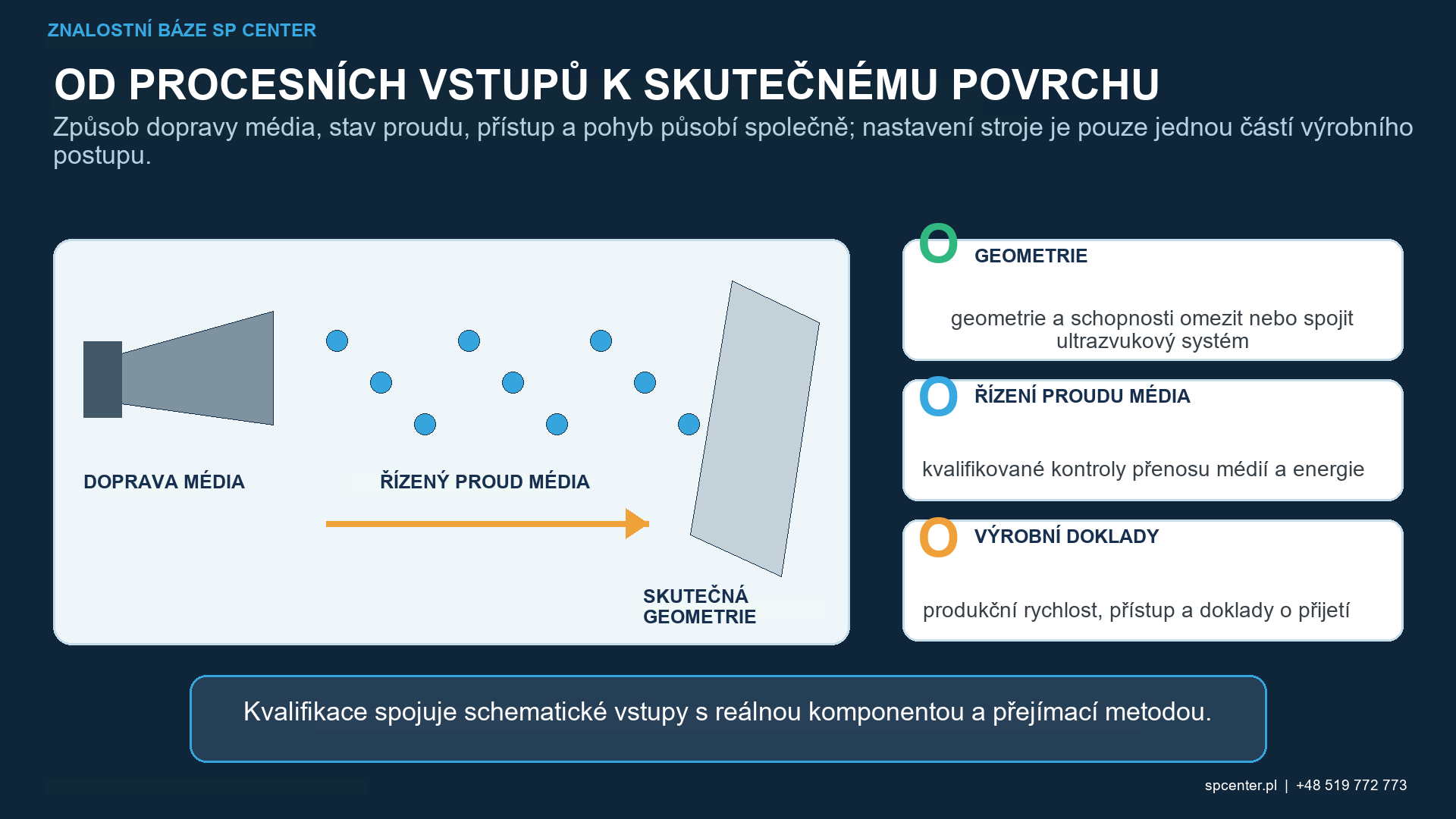

Obrázek 1. Konvenční systémy směrují proud vzduchu nebo kotoučový proud; ultrazvukově aktivované systémy přenášejí vibrace přes sonotrodu na broky obsažené v ošetřovací komoře.

Jak tyto dva procesy urychlují broky?

Při kuličkování stlačený vzduch a tryska urychlují médium. při kuličkování kotoučovým tryskou dodává kinetickou energii řízené kolo. Geometrie trysky nebo kola, tok média, vzdálenost, úhel, pohyb součásti, expozice a odraz definují proud dopadající na povrch.

Při ultrazvukově aktivovaném kuličkování vytvářejí ultrazvukový generátor, měnič a sonotroda vysokofrekvenční vibrace. Sonotroda přenáší energii na volné kuličkové broky uzavřené v blízkosti součásti. Kuličkové broky se pohybují po opakovaných trajektoriích mezi sonotrodou, povrchy komory a součástkou. Geometrie komory, reflektor nebo kryt, množství kuličkových broků, poloha součástky a doba zpracování se proto stávají nedílnou součástí procesu.

Oblast porovnání	Konvenční kuličkování	Ultrazvukově aktivované kuličkování
Jak se kuličkování urychluje	Stlačený vzduch skrz trysku nebo odstředivé kolo vytváří směrovaný proud	Ultrazvukem poháněná sonotroda přenáší energii na kuličkování obsažené v ošetřovací komoře
Trajektorie kuličkování	Převážně nastavené proudem trysky nebo kola, pohybem dílu a odrazem	Opakované a částečně stochastické v komoře, ovlivněné komorou, reflektorem, dílem a populací kuličkování
Typické procesní vstupy	Tlak nebo rychlost kola, průtok média, geometrie trysky nebo kola, vzdálenost, úhel, pohyb a expozice	Frekvence a amplituda v kvalifikovaném systému, konfigurace sonotrody a komory, identita a množství kuličkování, poloha dílu a ošetření doba trvání
Strategie přístupu	Přímá expozice trysky, trubky nebo kotouče s řízeným stínováním a odrazem	Uzavřený nebo ohraničený objem ošetření, který umožňuje aktivovanému střiku dosáhnout kvalifikovaných povrchů
Řízení média	Typ, velikost, tvrdost, tvar, kontaminace, rozklad a provozní mix	Typ, velikost, tvrdost, tvar, množství, kontaminace, opotřebení a pohyb v kvalifikované komoře
Přijetí	Požadovaná intenzita, pokrytí, povrch, rozměry a záznamy podle použité specifikace	Požadavky a doklady stanovené AMS2580A nebo jiným předepsaným postupem ultrazvukového kuličkování, výkresem a přenesenými požadavky zákazníka

Tabulka 1. Médium může vypadat podobně, ale jeho zrychlení, trajektorie a konfigurace procesu se liší.

Jak se liší ultrazvukové kuličkování od ultrazvukového rázového opracování?

Termíny se někdy směšují, což může vést k nesprávnému nákupu nebo kvalifikačnímu postupu. Ultrazvukově aktivované kuličkování využívá volné částice broků. Ultrazvukové rázové opracování, ultrazvukové kuličkování a podobné metody založené na nástrojích mohou používat kolíky, jehly nebo tyče spojené se sonotrodou a přímo aplikované na povrch, často podél svarových pat nebo lokalizovaných drah.

Obě rodiny mohou plasticky deformovat kov, ale jejich kontaktní mechanika, nástroje, ošetřená stopa, ovládání média nebo kolíku a základ norem nejsou automaticky ekvivalentní. Řízený výkres, specifikace procesu a schválení dodavatelem by měly uvádět přesnou technologii.

Který proces může dosáhnout složité geometrie?

Konvenční systém s tryskajícím vzduchem může nasměrovat trysku nebo trubku k vnitřnímu poloměru, otvoru nebo dutině. Dosah závisí na velikosti trysky, linii pohledu, odstupu, úhlu, odrazu, maskování, průtoku média a schopnosti odstraňovat broky. Kolo má širší proud a může být vhodné pro přístupné výrobní geometrie, ale není zaměnitelné s tryskou pro každý prvek.

Ultrazvuková komora může vytvářet nárazy z více směrů a může být užitečná pro lokalizované nebo uzavřené objemy zpracování. To však nevylučuje riziko přístupu. Díl se může sám chránit, upínací přípravek může vytvářet mrtvé zóny, broky se mohou shromažďovat mimo prvek a těsný kanál může zachycovat médium. Uzavření komory a její zotavení po zpracování jsou bezpečnostní a kvalitativní funkce, nikoli údržbářské detaily.

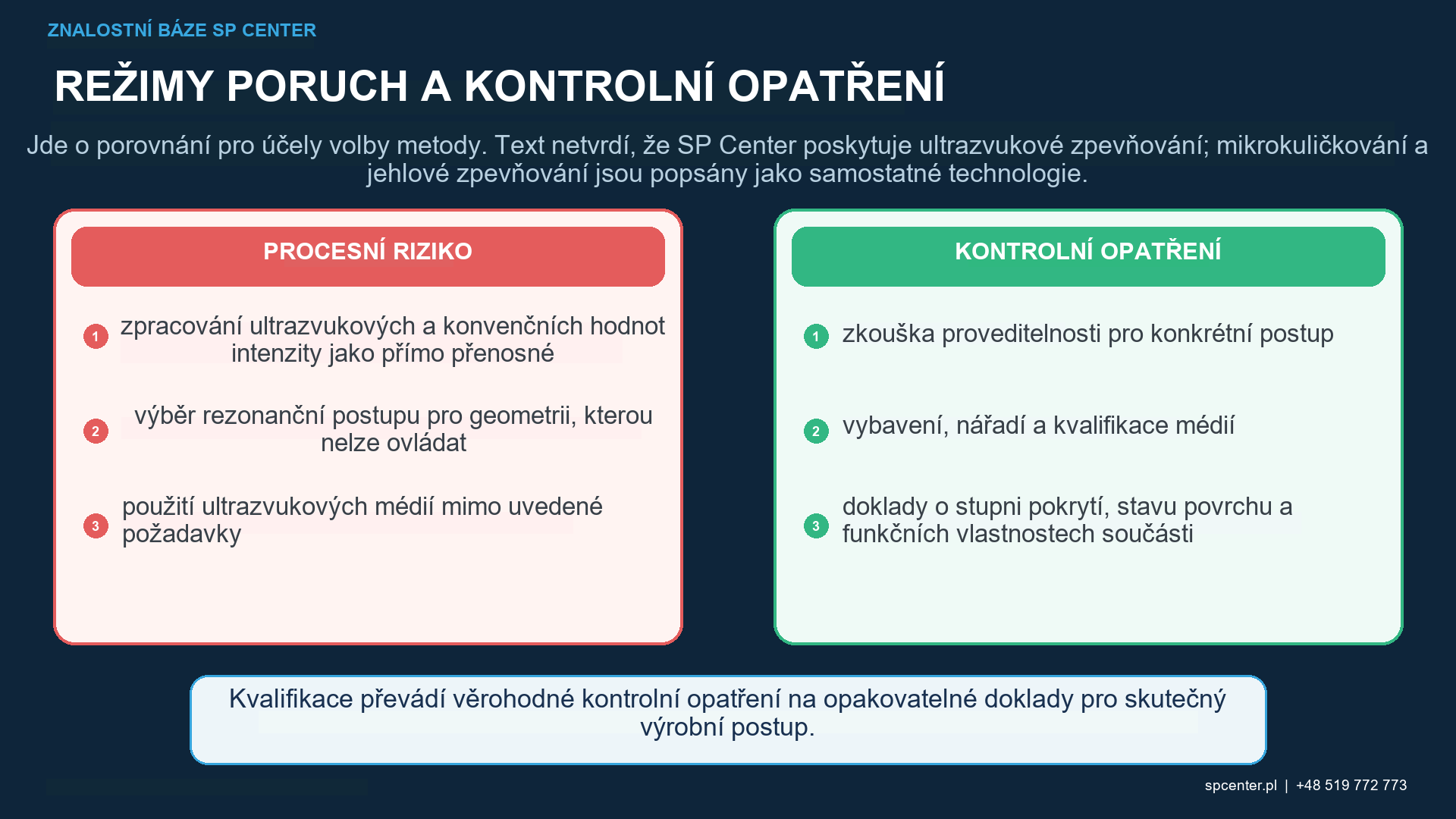

Obrázek 2. Přístup, uzavření komory, pohyb broků, prezentace dílu a odstraňování média musí být demonstrovány na skutečné nebo reprezentativní geometrii.

Které proměnné je třeba řídit?

Technická otázka	Zvážení konvenční postupu	Zvážení ultrazvukové postupu
Lze dosáhnout každé požadované zóny?	Prokažte úhel proudu, odstup, dráhu trysky nebo kola, stínování a odraz	Prokažte přístup do komory, oběh broků, mrtvé zóny, podepření součásti a její bezpečné uzavření
Lze chránit vyloučené prvky?	Kvalifikovat masky, zátky, přechody a odolnost vůči směrovanému proudu	Kvalifikovat masky, zátky a těsnění pro opakované nárazy z více směrů
Lze střelu odstranit?	Kontrolovat dutiny, otvory a orientaci po směrované expozici	Řiďte otevírání komory, vyjmutí součásti, vnitřní prvky a úplné odstranění broků
Lze ověřit intenzitu?	Použijte kompletní Almenův rozsah, uspořádání proužku a držáku požadované řídící postupem.	Použijte pouze metodu intenzity a uspořádání testu definované řídící specifikací ultrazvuku a kvalifikovanou konfigurací.
Lze akceptovat pokrytí?	Zkontrolujte každou požadovanou zónu schválenou metodou a podmínkami.	Prokažte, že opakované nárazy do komory dosáhnou každé požadované zóny, a použijte schválenou metodu specifickou pro daný postup.
Lze reprodukovat produkci?	Zablokujte zařízení, média, upínací přípravek, pohyb, expozici a monitorované vstupní rozsahy.	Zajistěte neměnnost generátoru, převodníku, sonotrody, komory, množství broků, polohy součásti, doby působení a monitorovaných rozsahů vstupních veličin

Tabulka 2. Přístup a ověření musí být prokázány pro zvolený postup, nikoli odvozeny z názvu procesu.

Pro konvenční proces je tlak nebo rychlost kola pouze jedním ze vstupů. Průtok a stav pracovního média, geometrie trysky nebo kola, pohyb, expozice a kompletní Almenovo nastavení zůstávají nezbytnými kontrolami. Shodný údaj tlaku neprokazuje intenzitu ani pokrytí.

U ultrazvukového procesu rovněž nestačí samotná jmenovitá frekvence generátoru. Identita převodníku a sonotrody, amplituda nebo jiná předepsaná výstupní veličina, geometrie komory, rozhraní, druh a náplň broků, osazení součástmi a doba působení mohou ovlivnit populaci nárazů. Kvalifikované zařízení musí určit, které hodnoty se monitorují a jak se zjišťuje přerušení.

Jak by měla být intenzita specifikována a ověřena?

Pro konvenční kuličkování by měl být kompletní rozsah Almenovy intenzity a označení pásu uveden v řídícím dokumentu nebo formálně navržen a schválen. Sytná křivka určuje intenzitu při specifikovaném uspořádání držáku; jedna libovolná expozice nebo jedna hodnota tlaku není náhradou.

SAE popisuje AMS2580A jako zahrnující použití ultrazvukově aktivovaného kuličkování k vyvolání tlakového zbytkového napětí na površích kovových součástí. Pro stanovení příslušné metody intenzity, uspořádání zkušebního kusu nebo pásu a frekvence ověřování musí být použita jeho úplná revize. Nepoužívejte znovu konvenční držák, korelaci nebo nastavení stroje pouze proto, že obě cesty používají kuličkování.

Jak se prokazuje pokrytí?

Pokrytí se týká požadovaného povrchu součásti, nikoli Almenova pásu. V konvenčním směrovaném proudu musí expoziční dráha a pohyb součásti dosáhnout všech ošetřovaných zón bez úniku masky nebo stínování. V ultrazvukové komoře musí opakované náhodné nebo polonáhodné trajektorie stále dosáhnout každé specifikované zóny.

Osvětlení, zvětšení, stav povrchu, orientace kontroly a prahová hodnota přijetí musí být definovány schválenou cestou. Fluorescenční nebo jiné nepřímé techniky vyžadují při použití kvalifikaci a korelaci. Nelze předpokládat delší dobu trvání pro opravu nepřístupné zóny a může zvýšit drsnost, deformaci nebo poškození povrchu jinde.

Jak se porovnává drsnost povrchu a zbytkové napětí?

Oba procesy mohou změnit drsnost, tvrdost, tváření za studena a zbytkové napětí. Jejich výsledek závisí na materiálu a výchozích podmínkách, velikosti broku, tvrdosti a tvaru, energii nárazu, expozici, geometrii a pozdějších operacích. Experimentální studie ultrazvukového kuličkování ukazují, že pohyb broku a parametry ošetření mohou ovlivnit drsnost a odezvu zbytkového napětí, ale výsledky pro jednu slitinu a vzorek nelze zobecnit na jinou součást.

Ani slovo ultrazvuk, ani vysoká provozní frekvence nezaručují hlubší, hladší nebo odolnější povrch proti únavě. Požadovaný výsledek by měl být ověřen na reprezentativním materiálu a geometrii prostřednictvím povrchových, rozměrových, zbytkových napětí nebo dokladů o únavě, jak uvádí konstrukční autorita.

Lze jeden procesní postup přenést na jiný stroj nebo jinou součást?

Žádný předpis nelze automaticky přenést. Konvenční proces závisí na zařízení, trysce nebo metacím kole, okruhu média, přípravku, pohybu a pracovním prostoru. Ultrazvukový procesní postup závisí na generátoru, měniči, sonotrodě, komoře, množství broků, uložení součásti a rozhraních. Změna ovlivňující energii nárazu, její rozložení, přístup nebo kritéria přijetí může vyžadovat rekvalifikaci.

Samotná geometrická podobnost nestačí. Nový díl může zavést mrtvou zónu, dráhu odrazu, změněný objem komory, odlišné zotavení média nebo povrch, jehož vstupní stav reaguje odlišně.

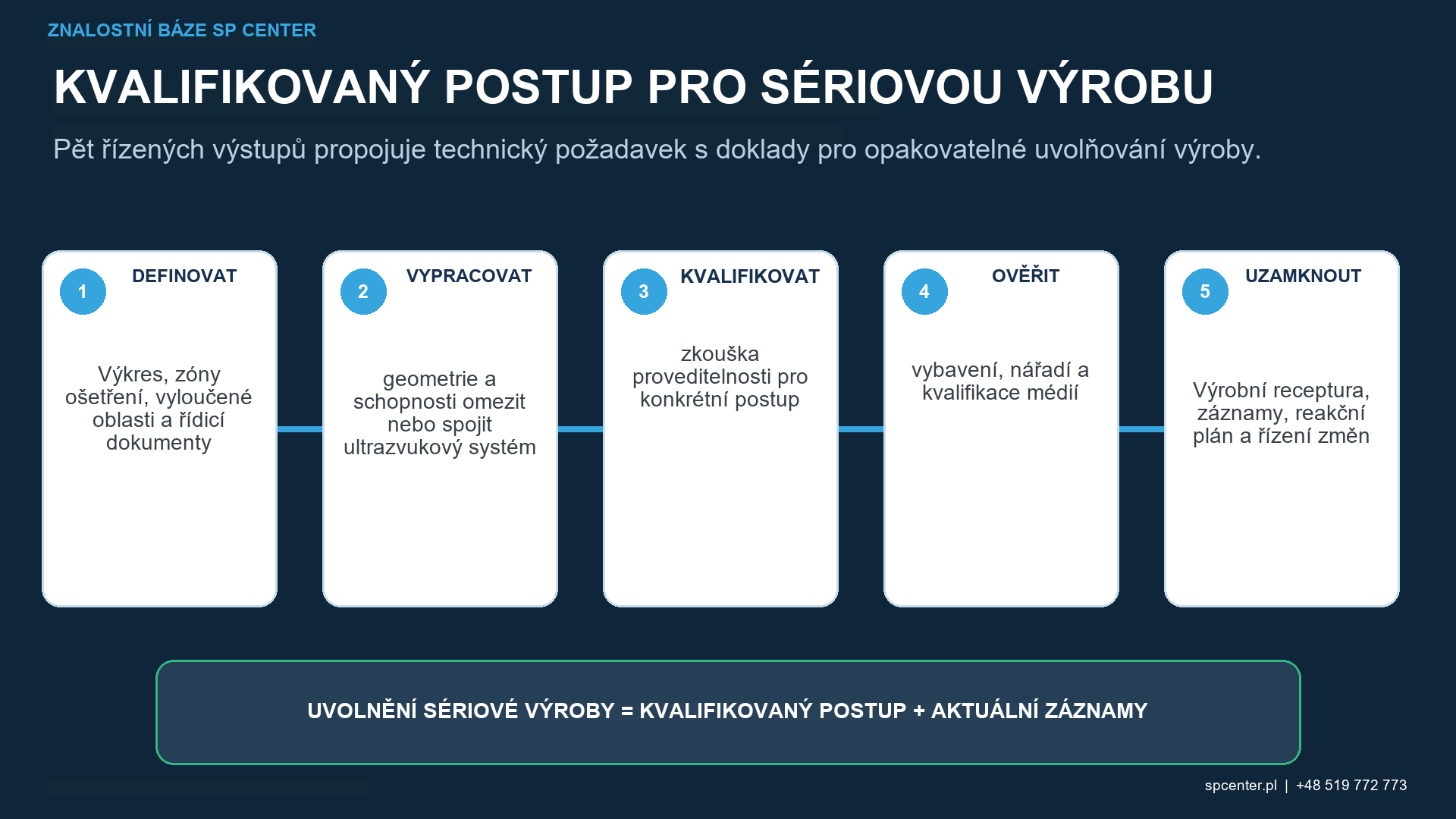

Obrázek 3. Zvolená metoda vyžaduje samostatný vývoj, kvalifikaci, sledování výroby a doklady o převzetí dílu.

Co by mělo být zaznamenáno ve výrobě?

Fáze kontroly	Doklady k uchování	Důvod zastavení nebo omezení práce
Přezkoumání požadavků	Výkres, revize, identita procesu, zóny, vyloučení, média, intenzita, pokrytí, povrch a hierarchie schvalování	Typ procesu je nejednoznačný, chybí specifikace nebo jsou požadavky v konfliktu
Konfigurace zařízení	Stroj, generátor, pokud je to relevantní, tryska nebo kolo nebo sonotroda, komora, upínací přípravek, masky, program a revize	Neschválený součásti, poškozená sonotroda nebo maska, nesprávná komora nebo nekontrolovaný software
Médium	Šarže, specifikace, velikost, tvrdost, tvar, kontaminace, provozní podmínky a množství, pokud je to relevantní	Nesprávné médium, nadměrné rozpad, kontaminace nebo neověřená náplň komory
Ověření procesu	Požadovaná saturace, intenzita, pokrytí a reprezentativní přístup doklad	Neúspěšné ověření, změněné uspořádání testu nebo nepřístupná zóna ošetření
Provedení	Identita dílu, zatížení, poloha, expozice, monitorované hodnoty, stav alarmu a přerušení	Ztráta pohybu, ultrazvukového výstupu, dodávky média nebo sledovatelnosti
Uvolnění	Povrch, hranice, poškození, čistota, rozměry, uchovaná média a záznamy zákazníka dle uplatnění	Nekrytá oblast, zachycená média, otevřená neshoda nebo neúplné doklady

Tabulka 3. Uvolnění vyžaduje doklady pro skutečný díl, schválenou konfiguraci a kompletní cyklus ošetření.

Jaké informace patří do RFQ?

Řízený výkres, revize, identita dílu a hierarchie specifikací.
Explicitní název procesu: konvenční kuličkování vzduchem nebo kuličkováním, nebo ultrazvukově aktivované kuličkování.
Materiál, tepelné zpracování, tvrdost, předchozí operace a vstupní povrch.
Zóny zpracování, vyloučení a přechodové zóny plus vnitřní prvky a požadavky na odstraňování médií.
Kompletní požadavky na intenzitu a uspořádání testů, pokrytí a limity médií v rámci řídící metody.
Kritéria pro povrch, poškození, drsnost, rozměry, čistotu a zadržená média.
Požadavky na kvalifikaci, schválení dodavatele, první výrobek, záznamy a řízení změn.
Velikost dílu, hmotnost, schéma šarže, roční poptávka, balení a cílové datum.

Často kladené otázky

Co je ultrazvukově aktivované kuličkování?

Jedná se o proces kuličkování, při kterém ultrazvukový systém přenáší vibrace přes sonotrodu na kuličkové broky obsažené v ošetřovací komoře. Opakované nárazy kuličkových broků plasticky napínají povrch a mohou vyvolat tlakové zbytkové napětí v rámci kvalifikované metody.

Je ultrazvukové kuličkování totéž co ultrazvukové rázové ošetření?

Ne. Ultrazvukové opracování rázem běžně používá kolíky nebo jehly poháněné ultrazvukovým nástrojem v přímém kontaktu s obrobkem. Ultrazvukem aktivované kuličkování používá volné kuličkování. Výkres a specifikace musí uvádět zamýšlený proces.

Je ultrazvukové kuličkování lepší pro každý vnitřní prvek?

Ne. Komora může podporovat vícesměrné nárazy, ale mrtvé zóny, těsné průchody, masky, podpěry dílů a regenerace média mohou zůstat omezující. Přístup musí být kvalifikován na základě skutečné nebo reprezentativní geometrie.

Používá ultrazvukové kuličkování Almenovu intenzitu?

Používejte pouze definici intenzity, proužek a zkušební uspořádání požadované řídící ultrazvukovou specifikací. Konvenční držák nebo korelace stroje nesmí být přenášeny bez technického oprávnění a kvalifikace.

Zaručuje ošetření komory plné pokrytí?

Ne. Pohyb kuličkového náboje může být ovlivněn geometrií dílu, množstvím kuličkového náboje, stavem sonotrody, stěnami komory, maskami a dobou trvání. Pokrytí musí být prokázáno v každé požadované zóně schválenou metodou.

Lze v obou procesech použít stejnou specifikaci média?

Pouze pokud to řídící dokumenty umožňují a celé médium je vhodné pro kvalifikované zařízení. Typ média, velikost, tvrdost, tvar, množství a provozní podmínky zůstávají procesními proměnnými.

Lze konvenční kuličkování nahradit ultrazvukovým kuličkováním?

Ne bez formálního povolení. AMS2430 nebo AMS2432 a AMS2580A popisují různé postupy. Změna vyžaduje kontrolu výkresu, schválení zdroje, kvalifikaci, evidenci komponent a požadavky zákazníka.

Nabízí SP Center ultrazvukově aktivované kuličkování?

SP Center se specializuje na konvenční kuličkování. Můžeme prověřit požadavky a proveditelnost našeho konvenčního procesu; tento článek nepředstavuje nabídku služeb ultrazvukového kuličkování.

Klíčové poznatky

Obě postupy používají kuličkování, ale odlišně ho urychlují a rozdělují.
Ultrazvukově aktivované kuličkování není totéž co přímé ultrazvukové opracování nárazem.
Komora, sonotroda, vsázka a prezentace dílu jsou kvalifikovanou konfigurací procesu.
Doklady o Almenově intenzitě a pokrytí musí odpovídat zvolenému rozhodujícímu postupu.
Ani hodnota tlaku, ani ultrazvuková frekvence samy o sobě neprokazují výsledek komponenty.
Nahrazení nebo přenos vyžaduje formální kontrolu a doklady specifické pro danou aplikaci.
