Kontrollera den fullständiga profil- eller area-mätningsoperatorn innan Ra, Rz, Sa eller Sz jämförs på en kulpenad yta.
Ytjämnhetsdata efter kulpening är endast jämförbara när parameterstandard, profil- eller areametod, instrument, upplösning, filtrering, utvärderingslängd eller -area, riktning, plats, formborttagning och processtillstånd kontrolleras. Ett rent Ra- eller Rz-värde är ofullständigt. Det kan inte fastställa intensitet, täckningsgrad, restspänning eller utmattningsprestanda.

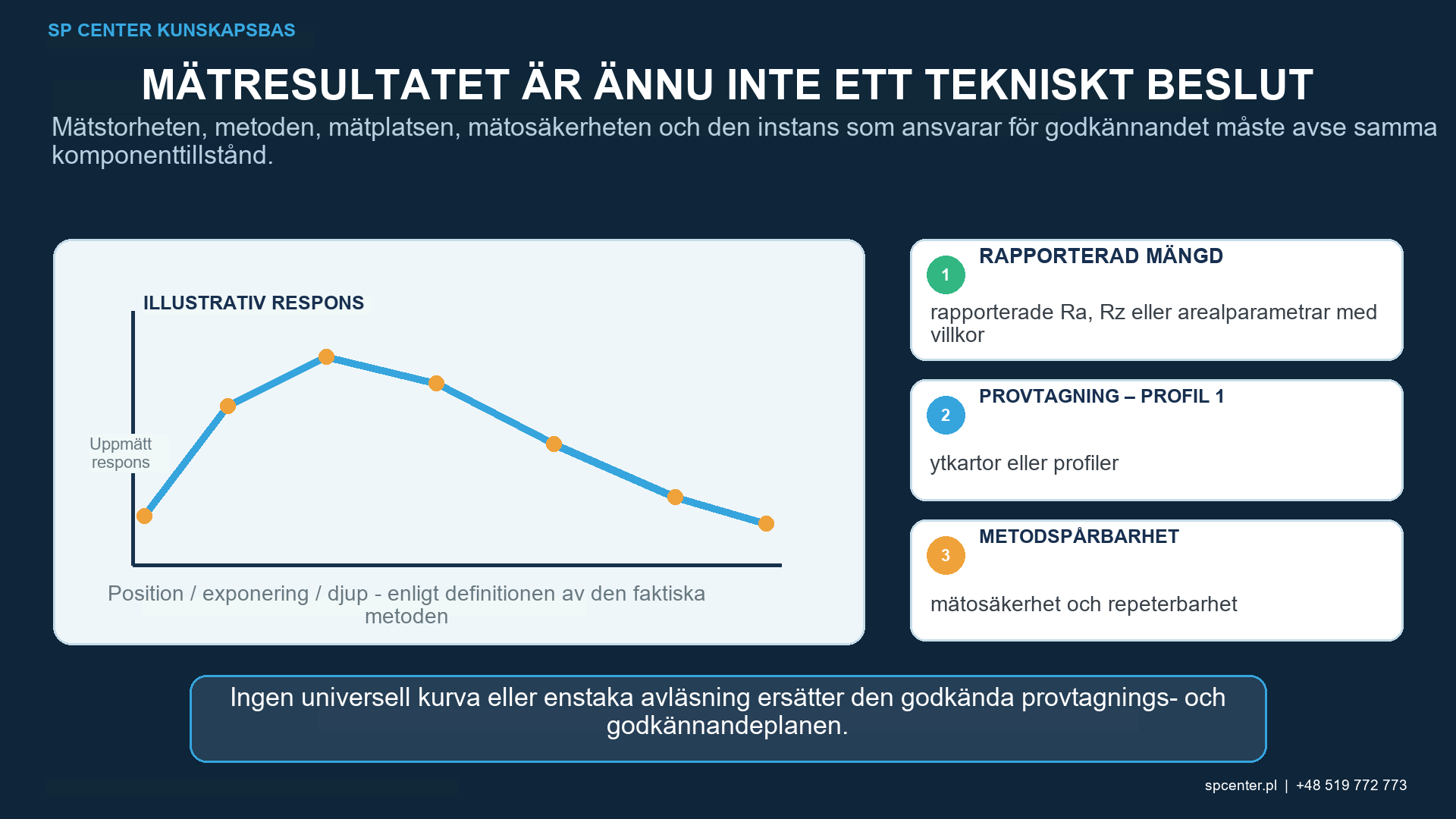

Börja med ritningen och mätoperatorn
Identifiera först den funktionella ytan, processsteget och den fullständiga åberopade yttexturspecifikationen. Nuvarande ISO-profilpraxis separerar indikationen, parameterdefinitionerna och specifikationsoperatorn i ISO 21920-serien. Arealtextur använder ISO 25178-familjen. Äldre ritningar kan anropa äldre dokument, så den avtalsenliga revisionen måste läsas snarare än ersättas tyst.
Den fullständiga operatorn definierar hur form och vågighet separeras, vilken parameter som beräknas, var och i vilken riktning data erhålls och hur acceptans tillämpas. Om dessa fält saknas eller är motsägelsefulla, erhåll kontrollerad förtydligande före mätning.
Vad beskriver Ra, Rz, Sa och Sz?
Ra och Rz är profilparametrar; Sa och Sz är arealparametrar. Ra och Sa beskriver aritmetiska medelvärden för höjden i sina respektive datastrukturer, medan Rz och Sz beskriver höjdegenskaper enligt sina åberopade definitioner. Symbolerna utgör inte en profil- och en areaekvivalent.
Kulpenade ytor innehåller ofta överlappande kratrar, kvarvarande bearbetningslager och isolerade branta toppar eller dalar. En medelvärdesparameter kan godkännas medan en lokal veckning eller skarpt avtryck förblir oacceptabel. Välj parametrar som besvarar den funktionella frågan och bibehåller lokal ytintegritetsinspektion.
Bör profil- eller area-mätning användas?
| Mätväg | Styrka för kulpenade ytor | Kvalificeringsproblem |
|---|---|---|
| Kontaktspetsprofil | Direkt profilspårning med etablerade profilparametrar och bred industriell användning | Spetsradie, kraft, lateral upplösning, glidning eller datum, åtkomst, krökning och spårriktning kan jämna ut eller förvränga branta mönster |
| Optisk profil | Kontaktlöst spårning kan nå vissa känsliga ytor och ge täta data | Reflektionsförmåga, lutning, skuggning, fokus, lateral upplösning och behandling av saknade punkter påverkar resultatet |
| Optisk areatopografi | Visar rumslig fördelning, isolerade mönster och riktningsstruktur över ett område | Nivellering, formborttagning, stygn, borttagning av extremvärden, interpolering och areafilterinställningar måste vara kontrollerad |
| Kontaktytopografi | Ger taktil ytdata och kan extrahera profiler från det uppmätta fältet | Förvärvstid, sondgeometri, kraft, avstånd och åtkomst kan begränsa användningen på kritiska eller böjda delar |
| Replika följt av mätning | Kan ge åtkomst där komponenten inte kan komma in i instrumentet | Replikmaterial, härdning, krympning, borttagning, funktionsöverföring och korrelation ökar osäkerheten |
| Mikroskopi för lokala skador | Kan avslöja veck, skarpa avtryck och isolerade ytanomalier | Den kompletterar snarare än ersätter automatiskt en specificerad kvantitativ texturoperator |
Tabell 1. Metodvalet beror på den specificerade parametern, funktionen, åtkomsten och den erforderliga rumsliga informationen.
En profil kan vara tillräcklig när ritningen specificerar en profiloperator och spåret representerar ytan. Arealtopografi kan avslöja rumslig variation och isolerade egenskaper, men bara om dess upplösning, utjämning, filtrering och regler för saknade data är lämpliga. Fler datapunkter betyder inte automatiskt ett mer exakt beslut.
Varför kan resultat från mätpenna och optiska system skilja sig åt?
En mätpenna följer mekaniskt ytan med en ändlig spets och kraft. Smala dalar kan vara oåtkomliga för spetsen, och spåret kan överbrygga branta egenskaper. Optiska system reagerar på fokus, reflektivitet, lutning och sensorfysik; djupa eller skuggade områden kan generera ogiltiga punkter.
För båda vägarna måste lateral och vertikal upplösning vara tillräcklig för den relevanta texturen. Om två metoder används för samma acceptansbeslut, etablera korrelation över det faktiska materialet, topografin och parameterområdet snarare än att förlita sig på nominell instrumentupplösning.
Hur påverkar filtrering och utvärderingslängd resultatet?
Profil- och areaoperatorer separerar form, vågighet och ytråhet över definierade rumsliga skalor. Att ändra filter, kapslingsindex eller avgränsningsrelaterad inställning, utvärderingslängd, slutbehandling eller formborttagningsregel ändrar vilka ytfunktioner som ingår i parametern. Resultat som produceras med olika operatorer är inte automatiskt jämförbara.
Välj inte ett filter efter att ha sett resultatet. Frys operatorn under kvalificering och använd samma kontrollerade inställningar i produktionen. Om en äldre ritning använder äldre terminologi, dokumentera hur den implementeras och godkänns under den tillgängliga instrumentprogramvaran.
Hur ska plats, riktning och krökning kontrolleras?
Definiera varje spår eller område från komponentens utgångspunkter. Registrera riktning i förhållande till bearbetningsläge, kulpeningsbana, lastriktning och funktionsgeometri där det är relevant. Böjda ytor kräver en motiverad nivellering eller formborttagningsmetod; en aggressiv passning kan ta bort verklig topografi, medan otillräcklig borttagning kan kontaminera resultatet av ytråhet med komponentens form.
Exkludera kanter, hål, masker eller skadade områden endast när kravet tillåter det. Ett lämpligt plant område kan inte representera en kritisk radie eller sämst åtkomlig plats utan korrelation.

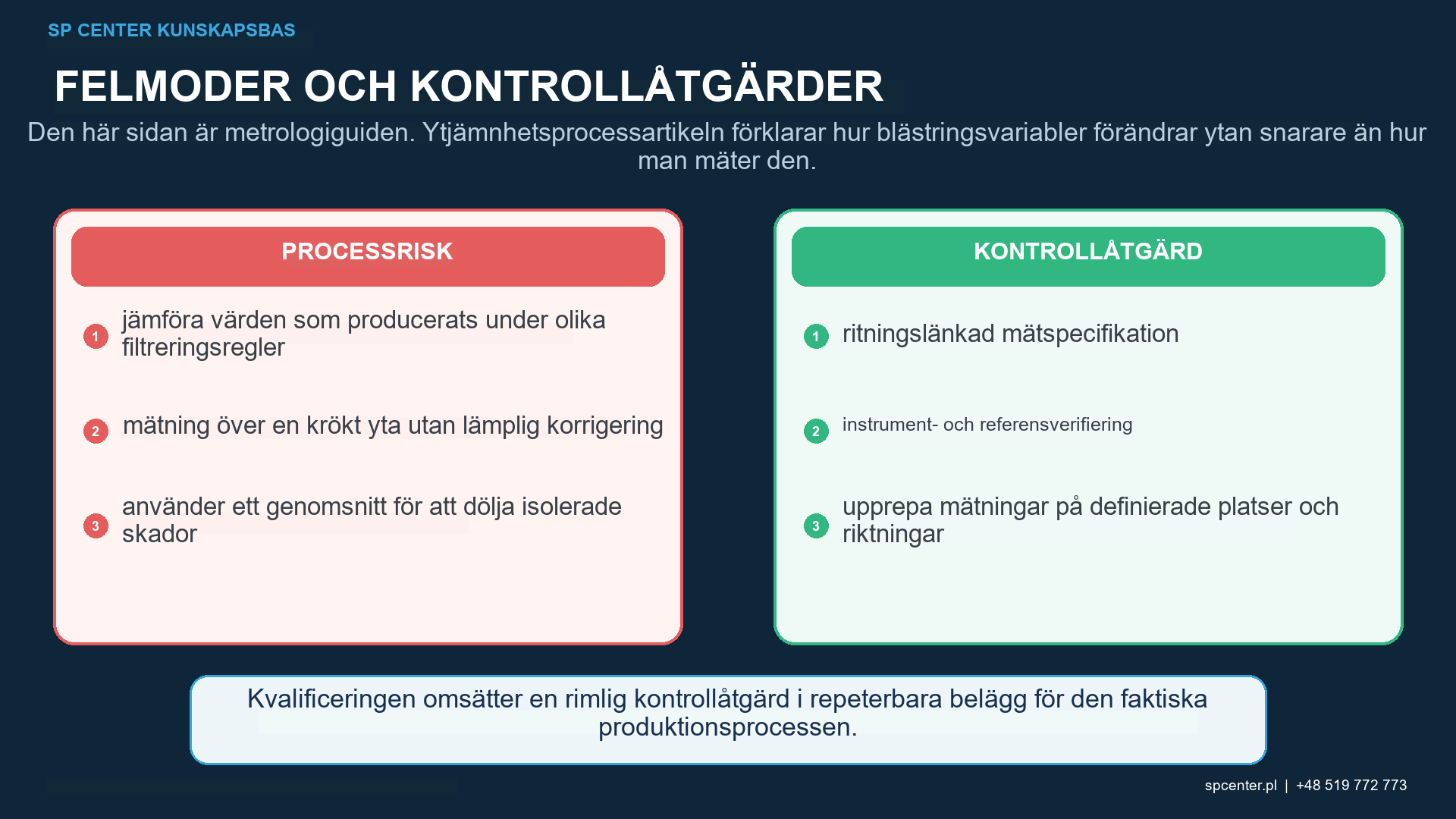

| Fallgrop | Hur resultatet kan ändras | Nödvändig kontroll |
|---|---|---|
| Felaktig eller ofullständig parameterdefinition | Samma symbol kan tolkas under olika äldre eller nuvarande regler | Ange den fullständiga åberopade standarden, parameterfamiljen och specifikationsoperatorn |
| Olika filter eller utvärderingslängder | Form, vågighet och ytråhetsinnehåll separeras på olika sätt | Frys kapslingsindex eller avgränsningsrelaterade inställningar, utvärderingslängd och slutbehandling i förekommande fall |
| Olika spårriktningar | Restbearbetning, läggning och anisotropisk kulpeningstextur producerar olika profiler | Definiera riktning i förhållande till referenspunkter, läggning, lastbana eller funktion |
| Krökning eller form borttagen på ett annat sätt | Nivellering kan ta bort verklig textur eller behålla makroskopisk form | Definiera referenspunkt, formborttagningsmodell, anpassningsområde och uteslutningszoner |
| Otillräcklig lateral eller vertikal upplösning | Smala dalar och skarpa toppar är rundade, missade eller klippta | Demonstrera instrumentrespons och välj en lämplig spets, objektiv, samplingsintervall och område |
| Borttagning av optiska saknade punkter eller spikar | Interpolering eller borttagning av extremvärden kan undertrycka genuina djupa funktioner | Behåll rådata, rapportera datavaliditetsfraktion och kontrollera alla korrigeringsregler |
| En bekväm mätplats | Lokal skada eller en sämst åtkomlig zon kan vara missad | Använd ritningslänkade platser och en provtagningsplan som representerar kritiska och variabla områden |
Tabell 2. Vanliga metrologiska förändringar kan förskjuta det rapporterade värdet utan att kulpeningsprocessen ändras.
Hur fastställs instrumentets kondition och osäkerhet?
Verifiera eller kalibrera instrumentet med lämpliga materialmått och procedurer, och bekräfta sedan område, upplösning, brus, linjäritet och repeterbarhet för den faktiska mätuppgiften. ISO 25178-600 och ISO 25178-700 tillhandahåller aktuella ramverk för instrumentegenskaper och verifiering i area. ISO 25178-601:2025 täcker designen av kontaktspetsinstrument och ersätter den tillbakadragna ISO 3274:1996.
Mätosäkerhet omfattar mer än instrumentkalibrering. Plats, ytvariabilitet, upprepningsuppställning, riktning, filtrering, operatör, spets eller mål, miljö och datakorrigering kan alla bidra. Ange beslutsregeln när osäkerhet är relevant för överensstämmelse.

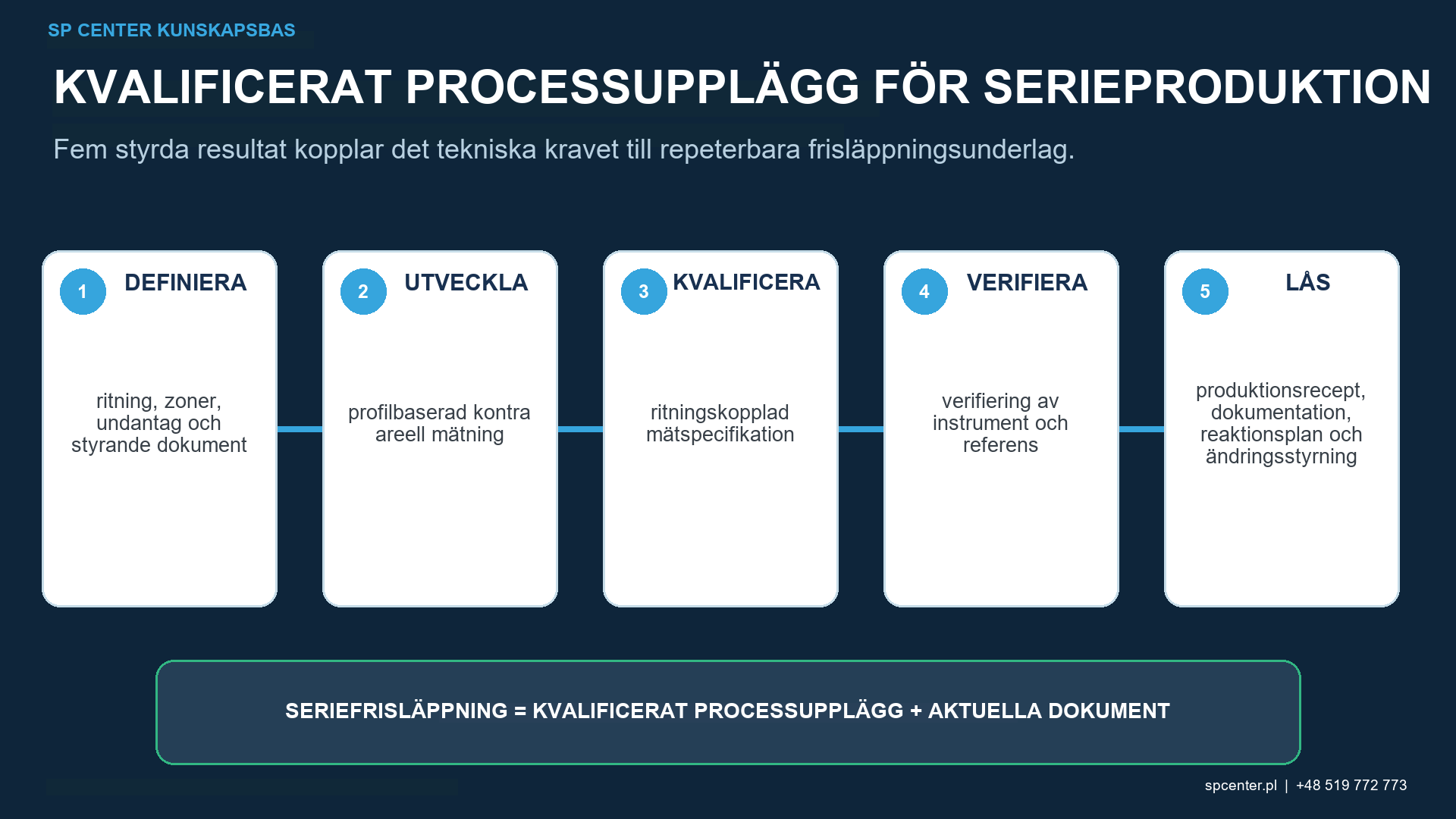

Vad ska rapporteras för en frisläppningsmätning?
| Rapportfält | Minimiinnehåll | Varför det är viktigt |
|---|---|---|
| Krav | Ritning och revision, yta, processtillstånd, standard och parameter med acceptansregel | Identifierar den avtalsenliga frågan |
| Plats och riktning | Datumbaserade koordinater, funktion, spår eller områdesorientering och uteslutna regioner | Gör upprepade mätningar jämförbara |
| Instrument | Tillverkare, modell, sensor eller prob, spets eller objektiv, område och programvaruversion | Definierar den fysiska förvärvskedjan |
| Operatör och inställningar | Filter- eller kapslingsindex, utvärderingslängd eller område, samplingsavstånd, nivellering, regler för borttagning av formulär och korrigering | Definierar hur rådata blir den rapporterade parametern |
| Metrologisk status | Verifierings- eller kalibreringsstatus, referensmått, datum och miljöförhållanden där det är relevant | Stöder spårbarhet och instrumentkondition |
| Resultat | Individuella värden, sammanfattningsregel, enheter, repeterbarhet och mätosäkerhet vid behov | Förhindrar att ett medelvärde döljer lokala eller mätvariationer |
| Data och beslut om fortsatt hantering | Råprofiler eller topografier vid behov, avvikelser, ogiltiga data, avvikelse och frisläppningsbehörighet | Bevarar revisionsspåret och möjliggör omvärdering |
Tabell 3. Rapporten måste göra det möjligt för ett annat kompetent laboratorium att förstå hur värdet framställdes.
Rapportera enskilda mätningar samt all auktoriserad sammanfattningsstatistik. Ett medelvärde utan maximum-, minimum-, plats- eller ogiltiga dataposter kan dölja ett lokalt fel. Behåll råprofiler eller topografier när den styrande kvalitetsplanen eller utredningen kräver senare granskning.
Hur överförs eller ändras mätsystemet?
Ett byte av instrument, prob, nålspets, optiskt objektiv, programvara, filterimplementering, fixtur, lokaliseringsprogram eller datareningsregel kan ändra resultaten. Jämför gamla och nya processupplägg på representativa kulpenade ytor och dokumentera avvikelse, repeterbarhet och gränser före produktionsanvändning.
Korrigera inte en mätavvikelse genom att ändra kulpeningsprocessen förrän mätteknik, inkommande yta och lokal provtagning har separerats. Produkthanteringen följer ansvarig kvalitets- och ingenjörsmyndighet.
Vanliga frågor
Vad är skillnaden mellan Ra och Rz efter kulpening?
Ra och Rz är olika profilparametrar som definieras av den åberopade standarden och operatorn. Ra representerar en aritmetisk medelvärdeskarakteristik, medan Rz representerar en höjdkarakteristik. Ingen av dem beskriver ensam isolerad skada eller en komplett areatextur.
Kan Rz-värden från olika ritningar eller standarder jämföras?
Inte enbart från symbolen. Historiska och nuvarande standarder kan definiera eller utvärdera Rz på olika sätt. Jämför endast efter att ha bekräftat den fullständiga standarden, filtret, utvärderingslängden, riktningen och instrumentförhållandena.
Ska en nålspårning löpa över bearbetningsläggningen?
Den erforderliga riktningen måste specificeras för den tekniska frågan. Kulpening kan minska men inte nödvändigtvis radera tidigare läggning, så mätningar i olika riktningar kanske inte är likvärdiga.
Är ett areavärde Sa likvärdigt med profilen Ra?
Ingen automatisk ekvivalens finns. De utvärderas från olika datastrukturer och operatorer. En korrelation måste upprättas för den faktiska ytan och funktionella beslutet.
Kan ett optiskt instrument ersätta en kontaktnål?
Först efter att metodens lämplighet och korrelation har demonstrerats. Branta lutningar, reflektivitet, upplösning och hantering av saknade data kan göra att optiska och kontaktresultat skiljer sig åt.
Hur många ytråhetsmätningar krävs?
Den styrande ritningen, specifikationen eller den kvalificerade provtagningsplanen avgör. Planen bör täcka processvariationer och kritiska platser snarare än att använda ett bekvämt spår som universellt underlag.
Bevisar kalibrering ensamt att mätningen är giltig?
Nej. Kalibrering eller verifiering avser instrumentstatus. Metodval, upplösning, inställningar, placering, riktning, ytrenhet, osäkerhet och operatörens utförande måste också vara lämpliga.
Kan ytråhetsdata bevisa korrekt kulpeningsintensitet eller täckningsgrad?
Nej. Ytråhet är ett komponentytrespons. Intensitet och täckningsgrad kräver sina egna godkända underlag, och ett acceptabelt ytråhetsresultat kan inte ersätta någondera.
Viktiga slutsatser
- Ett Ra- eller Rz-tal utan dess operator och plats är ofullständigt.
- Likställ inte profil Ra med area Sa och anta inte optisk och pennlikvärdighet.
- Frysfiltrering, utvärdering, riktning, borttagning av formulär och regler för ogiltiga data.
- Mät kritiska och variabla områden, inte bara en bekväm plan plats.
- Verifiera instrumentets lämplighet och inkludera repeterbarhet och osäkerhet där det behövs.
- Behåll ytråhet, intensitet, täckningsgrad och acceptans av ytskador som separata underlag.
Relaterade SP Center-guider
- Förutsäga och kontrollera ytjämnhet
- Hårdhet och mikrohårdhet efter kulpening
- Djupprofiler för restspänning
- Utmattningstestning efter kulpening
Tekniska källor
1. ISO 21920-1:2021, Ytstruktur: Profil — Indikation av ytstruktur
3. ISO 21920-3:2021, Ytstruktur: Profil — Specifikationsoperatorer
5. ISO 25178-600:2019, Metrologiska egenskaper för mätmetoder för arealtopografi
6. ISO 25178-700:2022, Kalibrering, justering och verifiering av instrument för arealtopografi
7. ISO 25178-601:2025, Design och egenskaper hos instrument med kontaktspetsar
Standardnotering: Tillämpa den fullständiga revision som åberopas av ritningen och kontraktet. Publicerade ISO 21920-dokument är under revidering; kommittéutkast ersätter inte automatiskt de åberopade publicerade utgåvorna.
