Pomiar chropowatości powierzchni po kulowaniu jest miarodajny tylko wtedy, gdy podano rodzaj parametru, przyrząd, filtr, długość odcięcia, długość odcinka pomiarowego, ustawienia końcówki pomiarowej lub układu optycznego, kierunek pomiaru i jego miejsce. Ra i Rz odpowiadają na różne pytania, a wynik pomiaru profilu nie może automatycznie reprezentować pełnej topografii powierzchni poddanej uderzeniom.

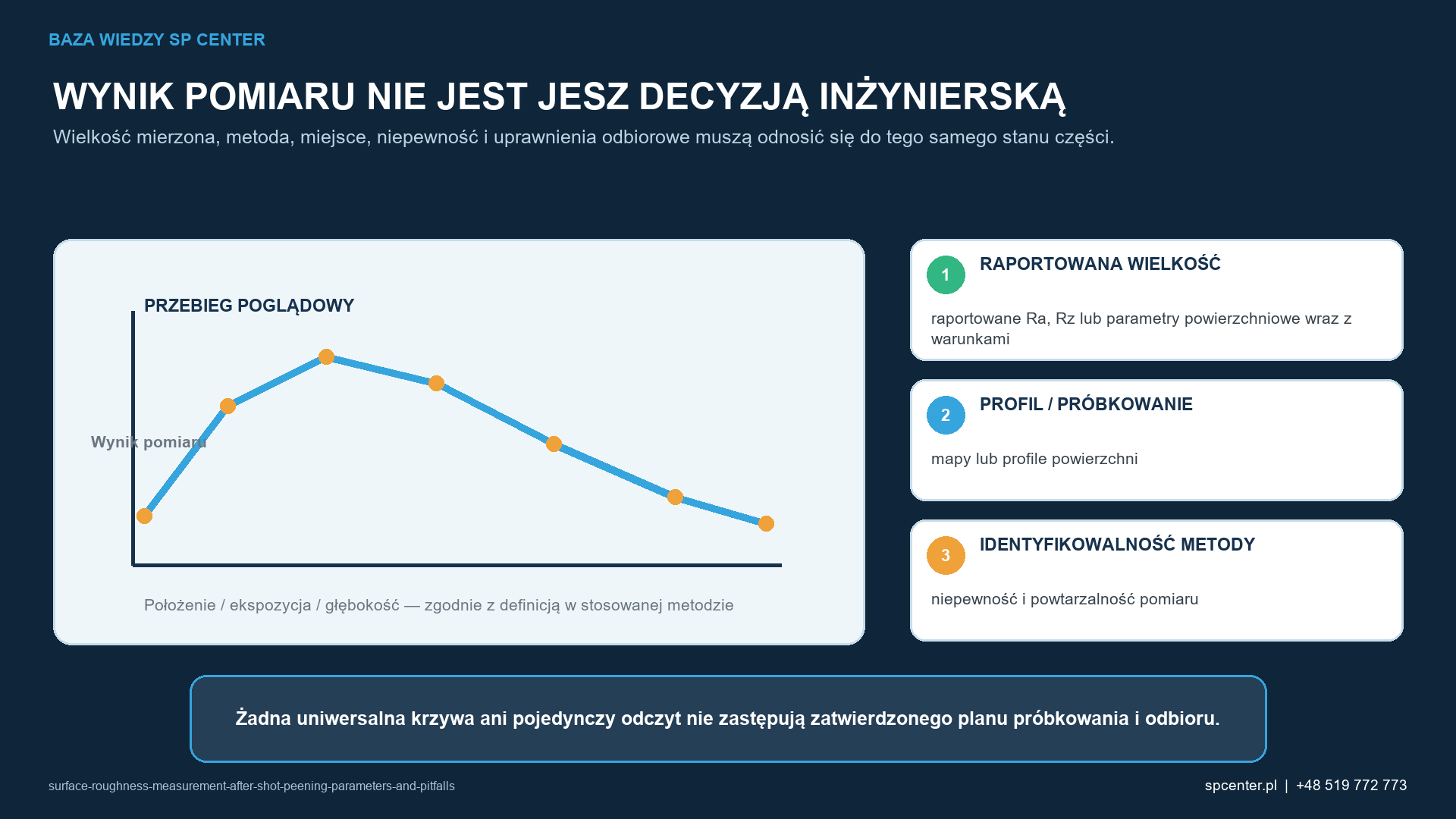

Rysunek 1 stanowi techniczną pomoc w podejmowaniu decyzji dotyczących pomiaru chropowatości powierzchni po kulowaniu: parametrów i pułapek. Nie zawiera uniwersalnego zestawu parametrów procesu i nie zastępuje obowiązującego rysunku, specyfikacji, kwalifikacji ani dokumentacji potwierdzającej akceptację elementu.
Jaka decyzja inżynierska leży u podstaw pomiaru chropowatości powierzchni po kulowaniu?
Pomiar chropowatości powierzchni po kulowaniu jest miarodajny tylko wtedy, gdy podano rodzaj parametru, przyrząd, filtr, długość odcięcia, długość odcinka pomiarowego, ustawienia końcówki pomiarowej lub układu optycznego, kierunek pomiaru i jego miejsce. Ra i Rz odpowiadają na różne pytania, a wynik pomiaru profilu nie może automatycznie reprezentować pełnej topografii powierzchni poddanej uderzeniom.
Decyzja jest uzasadniona tylko wtedy, gdy wymaganie, mechanizm fizyczny i metoda odbioru odnoszą się do tego samego stanu elementu. W przypadku pomiaru chropowatości powierzchni po kulowaniu podczas pierwszego przeglądu należy powiązać wybór między pomiarem profilowym a powierzchniowym, filtr, długość odcięcia, długość odcinka oceny i kierunek pomiaru, a także dobór próbek obejmujących lokalne wierzchołki, doliny i strefy krytyczne. Jeśli którykolwiek z tych elementów jest nieznany, nominalne nastawy procesu mogą sprawiać wrażenie stabilnych, podczas gdy kluczowa cecha nadal pozostaje niezakwalifikowana.
Artykuł stanowi przewodnik metrologiczny. Artykuł procesowy o chropowatości powierzchni objaśnia, jak zmienne procesu kulowania wpływają na powierzchnię, a nie jak ją mierzyć.
Jakie zmienne definiują kontrolowany proces pomiaru chropowatości powierzchni po kulowaniu?
Analiza obejmuje trzy wzajemnie powiązane obszary kontroli: pomiar profilowy w porównaniu z powierzchniowym; filtr, długość odcięcia, długość odcinka oceny i kierunek pomiaru; próbkowanie miejscowych wierzchołków, dolin i stref krytycznych. Dla każdego obszaru trzeba określić sposób kontroli i odpowiadający mu wynik. Same nastawy maszyny są tylko częścią instrukcji. Mogą stanowić podstawę oceny technicznej dopiero po powiązaniu ich z faktycznym oddziaływaniem strumienia medium, dostępem do elementu i metodą odbioru.
| Obszar decyzyjny | Co musi zostać określone | Dokumentacja potwierdzająca spełnienie kryteriów odbioru |
|---|---|---|
| Pomiar profilowy a pomiar powierzchniowy | Specyfikacja pomiarowa powiązana z rysunkiem | Raportowane parametry ra, rz lub parametry powierzchniowe wraz z warunkami |
| Filtr, wartość odcięcia, długość odcinka pomiarowego i kierunek | Weryfikacja przyrządu i wzorca | Mapy lub profile powierzchni |
| Próbkowanie lokalnych wierzchołków, dolin i stref krytycznych | Powtórzyć pomiary w określonych miejscach i kierunkach | Niepewność i powtarzalność pomiaru |
Tabela 1. Macierz decyzji technicznych dla tego artykułu.
Środki kontroli przedstawione w tabeli 1 są wzajemnie powiązane. Zmiana między pomiarem profilowym a powierzchniowym może zmienić zakres dokumentacji potwierdzającej wymaganej w odniesieniu do filtra, długości odcięcia, długości odcinka oceny i kierunku pomiaru, natomiast ograniczenie służące zapewnieniu właściwego próbkowania lokalnych wierzchołków, dolin i stref krytycznych może zawęzić dopuszczalne okno procesu. Plan kwalifikacji powinien zatem obejmować badanie wzajemnych oddziaływań, zamiast zatwierdzania każdej zmiennej osobno.
Jak pomiar chropowatości powierzchni po kulowaniu wpisuje się w cały system kulowania?
Planowanie pomiarów rozpoczyna się od określenia decyzji, którą mają wspierać dane. Miejsce, kierunek, przygotowanie, nastawy przyrządu, niepewność i logikę porównania należy ustalić przed uzyskaniem pierwszego wyniku.
W tym przypadku należy wdrożyć konkretne środki kontroli: specyfikacja pomiarowa powiązana z rysunkiem; weryfikacja przyrządu i wartości odniesienia; oraz powtarzane pomiary w określonych miejscach i kierunkach. Działania te należy opisać językiem operacyjnym, wskazując osobę odpowiedzialną, częstotliwość, wartość graniczną i sposób reakcji. Sformułowania takie jak „regularnie monitorować” lub „w razie potrzeby” nie określają powtarzalnego działania produkcyjnego.
Intensywność Almena, pokrycie i reakcja elementu pozostają odrębnymi poziomami dokumentacji potwierdzającej. Intensywność charakteryzuje strumień w znormalizowanych warunkach badania. Pokrycie odnosi się do obserwowanych śladów uderzeń na określonej powierzchni. Chropowatość, wymiary, naprężenia szczątkowe, twardość, właściwości zmęczeniowe lub korozyjne opisują odrębne wyniki tylko wtedy, gdy wymaga tego kwalifikacja lub rysunek.
Wymagania dotyczące powiązania dokumentacji z procesem są jednoznaczne: powiązana z rysunkiem specyfikacja pomiarowa, weryfikacja przyrządu i wzorca oraz powtarzane pomiary w określonych miejscach i kierunkach muszą być powiązane z faktycznie używanym wyposażeniem, medium do kulowania, oprzyrządowaniem, geometrią i zapisami numerów seryjnych.

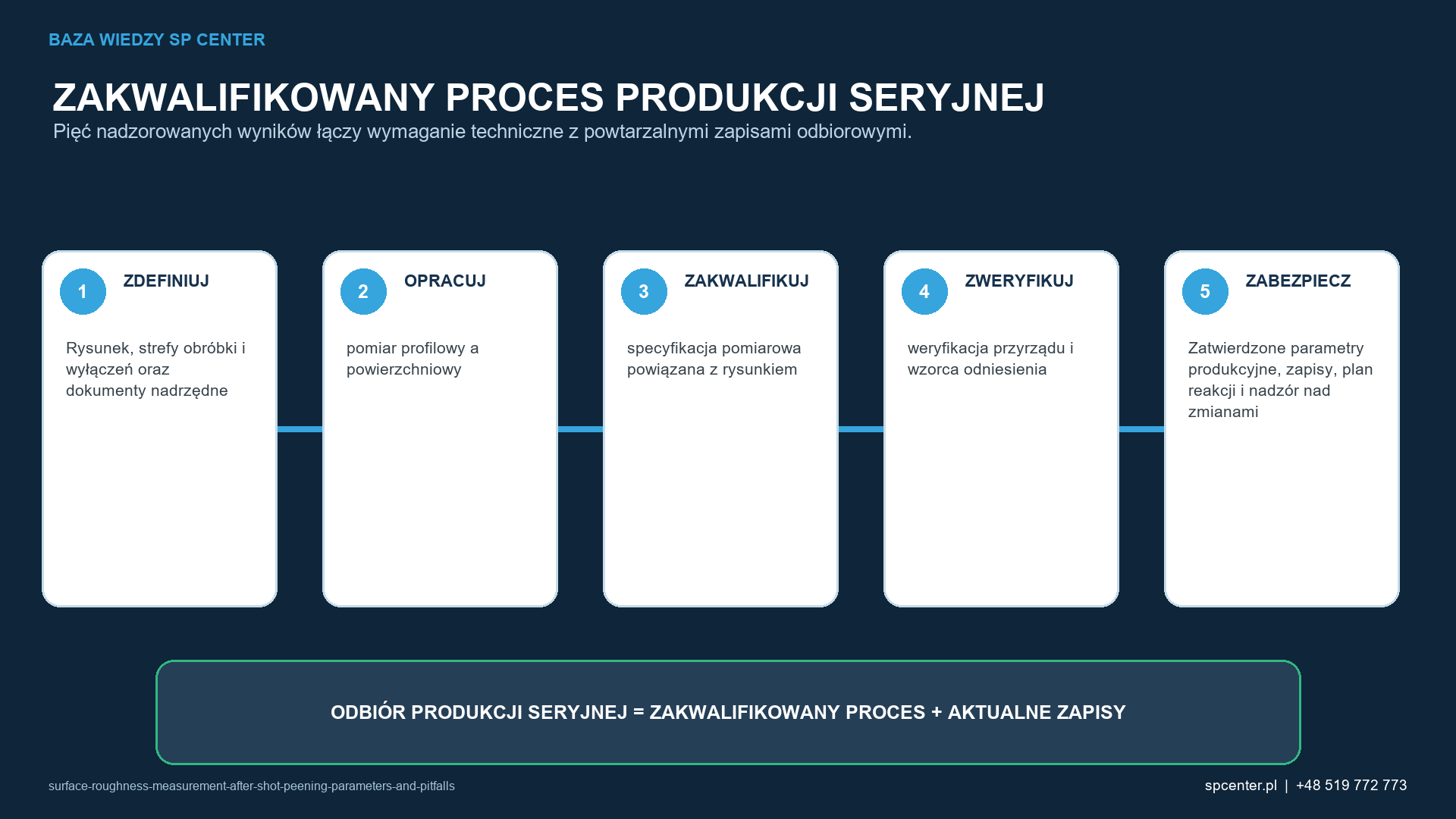

Jak należy kwalifikować pomiar chropowatości powierzchni po kulowaniu przed rozpoczęciem produkcji seryjnej?
- Potwierdź podstawę wymagań. Ustal obowiązujące wersje rysunku i przywołanych norm, klauzule zamówienia oraz wymagania klienta przekazane w łańcuchu dostaw. Przed wyborem procesu zapisz nierozstrzygnięte sprzeczności.
- Należy zdefiniować zastosowanie. Określić pomiar profilowy lub powierzchniowy, wskazać cechę najtrudniej dostępną lub najbardziej podatną na uszkodzenia oraz podać powierzchnie wyłączone z obróbki.
- Przygotuj próbę. Zastosuj urządzenia, medium do kulowania, oprzyrządowanie i ruch reprezentatywne dla produkcji, a następnie sprawdź filtr, długość odcięcia, długość odcinka oceny i kierunek pomiaru, nie przekraczając kryteriów przerwania dotyczących materiału, powierzchni lub wymiarów.
- Zgromadź niezależne dowody. Połącz raportowane wartości Ra, Rz lub parametrów powierzchniowych wraz z warunkami, mapy lub profile powierzchni oraz niepewność i powtarzalność pomiaru, tak aby żaden pojedynczy wskaźnik pośredni nie przesądzał samodzielnie o całej decyzji dotyczącej akceptacji.
- Ustal konfigurację bazową i zatwierdź specyfikację pomiarową powiązaną z rysunkiem, weryfikację przyrządu i wzorca oraz pomiary powtórzone w określonych miejscach i kierunkach. Uwzględnij także zasady alarmowania, utrzymanie ruchu, okres przechowywania zapisów oraz kryteria ponownej kwalifikacji.
Jakie pomiary potwierdzają nadzór nad pomiarem chropowatości powierzchni po kulowaniu?
Dokumentacja potwierdzająca powinna odpowiadać stawianej tezie. Wynik może być poprawny technicznie, a mimo to niewystarczający, jeżeli odpowiada na inne pytanie niż rysunek lub plan kwalifikacji. Tabela 2 rozróżnia trzy najczęściej mylone poziomy dokumentacji potwierdzającej.
| Poziom dokumentacji potwierdzającej | Co może wykazać | Czego nie można udowodnić wyłącznie na tej podstawie |
|---|---|---|
| Weryfikacja procesu | Zakwalifikowany strumień i konfiguracja pozostają pod kontrolą dzięki raportowanym wartościom Ra, Rz lub parametrom powierzchniowym wraz z warunkami pomiaru. | Pełne pokrycie części lub jej trwałość zmęczeniowa. |
| Akceptacja powierzchni | Spełnienie w określonej strefie zdefiniowanego wymagania dotyczącego obserwacji lub stanu potwierdza się na podstawie map lub profili powierzchni. | Wartość naprężeń szczątkowych ani głębokość ich występowania. |
| Dokumentacja potwierdzająca dotycząca części lub systemu | Kwestię dotyczącą konkretnego zastosowania rozstrzyga się na podstawie niepewności pomiaru i powtarzalności. | Możliwość przeniesienia na inny materiał, geometrię lub warunki eksploatacji. |
Tabela 2. Macierz decyzji technicznych dla tego artykułu.
Plan pomiarów powinien określać lokalizację, kierunek, metodę, przyrząd, status wzorcowania lub weryfikacji, częstotliwość pobierania próbek oraz jednostkę uprawnioną do akceptacji. W przypadku pomiaru chropowatości powierzchni po kulowaniu najbardziej użyteczny pakiet dokumentacji obejmuje podane wraz z warunkami wartości Ra i Rz lub parametry powierzchniowe, mapy lub profile powierzchni oraz niepewność i powtarzalność pomiaru, a także umożliwia jednoznaczne powiązanie zapisów źródłowych lub pomocniczych z partią poddaną procesowi.
Ilustrację opracowano specjalnie dla SP Center; nie jest ona przedstawiana jako fotografia urządzeń produkcyjnych ani zmierzony wynik badania elementu.

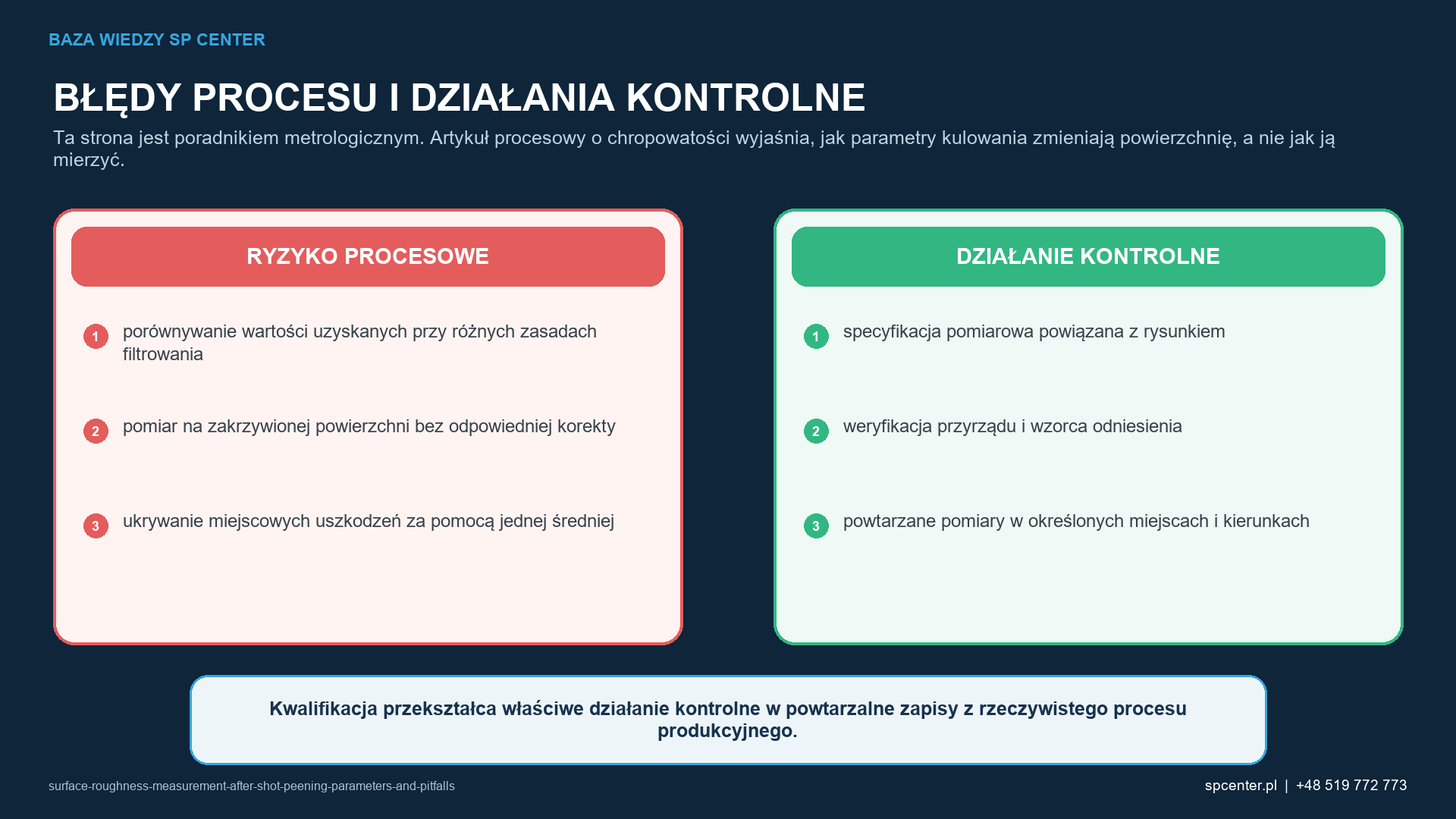

Jakie tryby uszkodzeń podczas pomiaru chropowatości powierzchni po kulowaniu wymagają zatrzymania działań lub podjęcia działań zabezpieczających?
- Porównywanie wartości uzyskanych według różnych zasad filtrowania. Zabezpiecz wyroby objęte problemem, zweryfikuj ostatni znany stan zgodny i zastosuj specyfikację pomiarową powiązaną z rysunkiem, aby ustalić, czy problem wynika z wymagania, konfiguracji czy wykonania.
- Pomiar w poprzek zakrzywionej powierzchni bez odpowiedniej korekty. Nie kompensować go dodatkową ekspozycją, dopóki nie zostaną oddzielnie ocenione dostęp, medium, wyposażenie i reakcja powierzchni. Właściwym działaniem jest weryfikacja przyrządu i wzorca odniesienia.
- Stosowanie jednej wartości średniej do ukrycia miejscowych uszkodzeń. Zabezpiecz ścieżkę audytową i uzyskaj wymaganą decyzję inżynierską lub decyzję klienta. Działania naprawcze powinny opierać się na powtórnych pomiarach w określonych położeniach i kierunkach oraz wskazywać wszystkie wyroby przetworzone w podejrzanych warunkach.
Ponowna obróbka nie stanowi automatycznej korekty. Skumulowana ekspozycja, reakcja materiału, chropowatość powierzchni, wymiary oraz kolejność nakładania powłoki lub obróbki cieplnej mogą ograniczać możliwość przeprowadzenia kolejnego cyklu. Upoważnienie do ponownej obróbki oraz wymagane ponowne kontrole odbiorowe muszą być jednoznacznie udokumentowane.
Jak inżynierowie i zamawiający powinni specyfikować pomiar chropowatości powierzchni po kulowaniu, aby uniknąć niejednoznaczności?
Najpierw należy opisać część i decyzję, której mają służyć wyniki, a dopiero potem proces. Zapytanie ofertowe powinno określać numer części i jej rewizję, materiał i obróbkę cieplną, stan powierzchni przed obróbką, mapę obróbki i maskowania, przywołane normy, wymaganą intensywność i oznaczenie płytki Almena, definicję pokrycia powierzchni, graniczne wymagania dotyczące powierzchni i wymiarów, wielkość partii oraz wymaganą dokumentację. Dodatkowo należy określić jednoznaczne wymagania dotyczące pomiaru profilowego w porównaniu z powierzchniowym, filtra, odcinka elementarnego, długości odcinka pomiarowego i kierunku pomiaru oraz próbkowania lokalnych wierzchołków, wgłębień i stref krytycznych.
Nie należy stosować uniwersalnych nastaw skopiowanych z innej części. Zamiast tego należy poprosić dostawcę o wyjaśnienie, w jaki sposób proponowany przebieg procesu zapewnia kontrolę nad specyfikacją pomiarową powiązaną z rysunkiem, weryfikacją przyrządu i wzorca odniesienia oraz powtarzanymi pomiarami w określonych miejscach i kierunkach, a także w jaki sposób pozwoli wykryć porównywanie wartości uzyskanych przy zastosowaniu różnych zasad filtrowania, wykonywanie pomiaru na powierzchni zakrzywionej bez odpowiedniej korekcji oraz posługiwanie się jedną wartością średnią, która ukrywa pojedyncze uszkodzenia. Pozwala to uzyskać porównywalną ofertę techniczną bez narzucania niezakwalifikowanego zestawu parametrów.
Najkrótsze wiarygodne stwierdzenie dotyczące akceptacji ma charakter warunkowy: wyniki pomiaru chropowatości powierzchni po kulowaniu można zatwierdzić tylko wtedy, gdy zatwierdzona konfiguracja jest aktualna, wymagane wyniki dotyczące intensywności i pokrycia powierzchni spełniają kryteria, zachowane są limity właściwe dla danej części, a zapisy można jednoznacznie powiązać z partią poddaną procesowi. Każde twierdzenie dotyczące parametrów użytkowych, które wykracza poza te kontrole, wymaga własnej podstawy walidacyjnej.
Jak należy kwalifikować pomiar chropowatości powierzchni po kulowaniu, uwzględniając parametry i typowe pułapki, oraz jak określać wymagania dotyczące pomiaru?
Kwalifikacja musi powiązać konkretny element z nadzorowanym procesem produkcyjnym. W przypadku pomiaru chropowatości powierzchni po kulowaniu — parametrów i pułapek — przegląd techniczny powinien obejmować pomiar profilowy w porównaniu z pomiarem powierzchniowym, filtr, odcinek elementarny, długość odcinka oceny i kierunek pomiaru oraz próbkowanie miejscowych wierzchołków, wgłębień i stref krytycznych. Pomyślnego wyniku próby nie można przenieść na inne warunki, jeśli bez przeglądu zmieniono wyposażenie, medium do kulowania, oprzyrządowanie, geometrię, ruch, przygotowanie lub metodę odbioru.
Plan dopuszczenia powinien uwzględniać ryzyka charakterystyczne dla danego zagadnienia: porównywanie wartości uzyskanych według różnych reguł filtrowania, wykonywanie pomiaru na zakrzywionej powierzchni bez odpowiedniej korekcji oraz używanie jednej wartości średniej do ukrywania pojedynczych uszkodzeń. SP Center może zaproponować analizę wykonalności i przebieg procesu zapewniający jego kontrolę, lecz rysunek, przywołane specyfikacje, zatwierdzone odstępstwa i wymagania klienta przekazane w łańcuchu dostaw pozostają wiążącą podstawą umowną.
| Dane wejściowe zapytania ofertowego | Dlaczego to ma znaczenie |
|---|---|
| Nadzorowany rysunek i jego wydanie | Określa tożsamość części, strefy obróbki, granice i wyłączenia. |
| Materiał, obróbka cieplna i powierzchnia przed procesem | Wspomaga ocenę medium, uszkodzeń, chropowatości, zanieczyszczeń i kolejności operacji. |
| Obowiązujące specyfikacje i wymagania klienta przekazane w łańcuchu dostaw | Wskazuje obowiązujące źródło wymagań dotyczących intensywności, pokrycia, medium, zapisów i kryteriów odbioru. |
| Geometria, wymiary, masa i cechy reprezentatywne | Potwierdza wykonalność procesu w odniesieniu do pomiaru profilowego w porównaniu z pomiarem przestrzennym oraz miejsca o najtrudniejszym dostępie. |
| Liczba części, zasady tworzenia partii i plan dostaw | Umożliwia opracowanie procesu produkcyjnego, planu zdolności produkcyjnych, poziomu identyfikowalności i podstawy handlowej. |
| Wymagania dotyczące powierzchni, wymiarów i zapisów | Zapobiega traktowaniu intensywności lub pokrycia powierzchni jako jedynej podstawy dopuszczenia. |
Tabela 3. Dane wejściowe zapytania ofertowego do kontrolowanego przeglądu projektu.
MATERIAŁY POMOCNICZE DO ZAPYTANIA OFERTOWEGO Prześlij nadzorowany rysunek, wymagania i planowaną liczbę części na adres [email protected]. W sprawie wstępnej oceny wykonalności zadzwoń pod numer +48 519 772 773.
Jakie powszechne błędne przekonania na temat pomiaru chropowatości powierzchni po kulowaniu — parametrów i pułapek pomiarowych — wymagają sprostowania?
SPRAWDŹ Prawidłowa intensywność Almena stanowi pełne potwierdzenie wyników pomiaru chropowatości powierzchni po kulowaniu. Fałsz. Intensywność, pokrycie powierzchni, stan elementu i potwierdzenie właściwe dla danego zastosowania to odrębne kwestie.
SPRAWDŹ Zakwalifikowane nastawy można automatycznie przenieść na inną maszynę lub część. Fałsz. Ten artykuł jest przewodnikiem metrologicznym. Artykuł procesowy o chropowatości powierzchni objaśnia, w jaki sposób zmienne kulowania wpływają na powierzchnię, a nie jak ją mierzyć.
SPRAWDŹ Większa ekspozycja zawsze poprawia wynik. Fałsz. Główne zagrożenia to porównywanie wartości uzyskanych przy zastosowaniu różnych zasad filtrowania, pomiar na zakrzywionej powierzchni bez odpowiedniej korekcji oraz wykorzystywanie jednej wartości średniej do ukrycia pojedynczych uszkodzeń.
SPRAWDŹ Kontrola wzrokowa powierzchni zastępuje nadzorowane zapisy. Fałsz. Jeżeli takie wyniki są wymagane, dokumentacja dopuszczenia powinna obejmować raportowane wartości Ra, Rz lub parametrów powierzchniowych wraz z warunkami pomiaru, mapy lub profile powierzchni oraz niepewność i powtarzalność pomiaru.
Często zadawane pytania o pomiar chropowatości powierzchni po kulowaniu — parametry i pułapki
Jakie informacje są potrzebne do wyceny pomiaru chropowatości powierzchni po kulowaniu?
Przydatne zapytanie ofertowe obejmuje nadzorowany rysunek wraz z numerem rewizji, materiał i stan po obróbce cieplnej, określone strefy obróbki i strefy wyłączone, obowiązujące normy, wymagania dotyczące intensywności i pokrycia powierzchni, ograniczenia dotyczące powierzchni i wymiarów, liczbę części, zasady podziału na partie oraz wymagane zapisy. Pierwszy przegląd techniczny powinien również uwzględniać pomiar profilowy w porównaniu z pomiarem powierzchniowym, filtr, długość odcięcia, długość odcinka elementarnego i kierunek pomiaru, a także próbkowanie miejscowych wierzchołków, wgłębień i stref krytycznych.
Jakie zapisy potwierdzają nadzór nad pomiarem chropowatości powierzchni po kulowaniu?
Zestaw zapisów powinien łączyć identyfikację części i partii z zakwalifikowaną maszyną, medium do kulowania, uchwytem oraz programem, a następnie obejmować aktualną intensywność, pokrycie i wymagane kontrole części. W tym przypadku dokumentacja potwierdzająca powinna obejmować podane wartości Ra, Rz lub parametry powierzchniowe wraz z warunkami pomiaru, mapy lub profile powierzchni oraz niepewność i powtarzalność pomiaru.
Czy skuteczny, zatwierdzony zestaw parametrów można przenieść na inną część lub maszynę?
Nie. Same nastawy nie wystarczą. Przeniesienie procesu wymaga przeglądu różnic dotyczących wyposażenia, medium do kulowania, geometrii, ruchu, oprzyrządowania oraz kryteriów akceptacji. Główne zagrożenia związane z przeniesieniem procesu pomiaru chropowatości powierzchni po kulowaniu obejmują porównywanie wartości uzyskanych przy zastosowaniu różnych zasad filtrowania, wykonywanie pomiarów na powierzchni krzywoliniowej bez odpowiedniej korekcji oraz wykorzystywanie jednej wartości średniej do ukrywania miejscowych uszkodzeń.
Czy prawidłowa intensywność Almena potwierdza wynik uzyskany na elemencie?
Nie. Intensywność Almena charakteryzuje strumień kulujący w zdefiniowanych warunkach badania. Pokrycie części, dostęp, stan powierzchni, wymiary, naprężenia szczątkowe i właściwości zmęczeniowe są odrębnymi zagadnieniami i wymagają dokumentacji potwierdzającej wskazanej na rysunku lub w planie kwalifikacji.
Kiedy należy ponownie zakwalifikować pomiar chropowatości powierzchni po kulowaniu?
Potrzebę ponownej kwalifikacji należy ocenić po zmianie, która może zmienić zakwalifikowaną zależność między parametrami wejściowymi i wynikami procesu, w tym po zmianie maszyny, dyszy lub koła rzutowego, medium, separatora, uchwytu, programu, geometrii części lub metody kontroli. Postępowanie powinno zapewniać zachowanie powiązanej z rysunkiem specyfikacji pomiarowej, weryfikacji przyrządu i wzorca odniesienia oraz powtórnych pomiarów w określonych miejscach i kierunkach.
Czy kulowanie może naprawić istniejące pęknięcie lub wadę będącą podstawą odrzucenia?
Nie. Kulowanie jest kontrolowanym procesem poprawy właściwości powierzchni, a nie metodą naprawy pęknięć. Istniejące uszkodzenia należy wykryć i ocenić, a decyzję dotyczącą dalszego postępowania musi przed kulowaniem podjąć uprawniona jednostka odpowiedzialna za projekt i naprawę.
Czy śrutowanie jest dopuszczalnym zamiennikiem pomiaru chropowatości powierzchni po kulowaniu?
Nie — nie automatycznie. Śrutowanie jest zwykle wymagane do czyszczenia, usuwania zgorzeliny lub nadawania tekstury, natomiast kontrolowane kulowanie wymaga określenia medium, intensywności, pokrycia powierzchni, ekspozycji i identyfikowalności. Zastąpienie jednego procesu drugim wymaga zgody jednostek odpowiedzialnych za projekt i wymagania umowne dotyczące elementu.
Jak SP Center może ocenić ten projekt kulowania?
Prześlij nadzorowany rysunek, materiał i stan obróbki cieplnej, wymagane normy, strefy obróbki i maskowania, planowaną liczbę części oraz wymagane zapisy odbiorowe. SP Center może następnie ocenić wykonalność, wskazać brakujące dane wejściowe i zaproponować sposób kwalifikacji. W sprawie wstępnej konsultacji zadzwoń pod numer +48 519 772 773.
Jakie są najważniejsze wnioski?
- Pomiar chropowatości powierzchni po kulowaniu jest miarodajny tylko wtedy, gdy podano rodzaj parametru, przyrząd, filtr, długość odcięcia, długość odcinka pomiarowego, ustawienia końcówki pomiarowej lub układu optycznego, kierunek pomiaru i jego miejsce. Ra i Rz odpowiadają na różne pytania, a wynik pomiaru profilu nie może automatycznie reprezentować pełnej topografii powierzchni poddanej uderzeniom.
- Należy kontrolować wybór pomiaru profilowego lub powierzchniowego, filtr, długość odcięcia, długość i kierunek oceny oraz próbkowanie lokalnych wierzchołków, wgłębień i stref krytycznych jako jeden wzajemnie powiązany system.
- Aby zachować stabilność zatwierdzonego przebiegu procesu, stosuj powiązaną z rysunkiem specyfikację pomiarów, weryfikację przyrządu i wzorca oraz powtarzane pomiary w określonych położeniach i kierunkach.
- Przed dopuszczeniem wyrobu należy wykryć i wyeliminować następujące problemy: porównywanie wartości uzyskanych przy zastosowaniu różnych zasad filtrowania, wykonywanie pomiarów w poprzek zakrzywionej powierzchni bez odpowiedniej korekcji oraz używanie jednej wartości średniej do ukrycia pojedynczych uszkodzeń.
- Zbuduj pakiet dokumentacji potwierdzającej w oparciu o podane wartości Ra, Rz lub parametry powierzchniowe wraz z warunkami pomiaru, mapy lub profile powierzchni oraz niepewność i powtarzalność pomiaru.
- Za podstawę akceptacji należy uznawać rysunek, umowę, wymagania klienta przekazane w łańcuchu dostaw oraz kompletne, nadzorowane wydania norm.
Które powiązane poradniki SP Center warto przeczytać w następnej kolejności?
- Badania zmęczeniowe po kulowaniu: jak zaprojektować wiarygodne porównanie
- Twardość i mikrotwardość po kulowaniu: co należy mierzyć?
- Profil naprężeń szczątkowych w funkcji głębokości po kulowaniu: jak interpretować wykres
- Czym jest kulowanie?
Które źródła techniczne stanowią podstawę tego poradnika?
2. Stoeckel and Groeger, Roughness parameters for blasted or shot-peened surfaces, ICSP15
4. SAE J442_202602, Narzędzia do wyznaczania i weryfikacji intensywności kulowania
5. SAE J443_202512, Procedury wyznaczania i weryfikacji intensywności kulowania
6. SAE J2277_202301, Wyznaczanie pokrycia w kulowaniu
7. SAE ARP7488, Wytyczne dotyczące projektowania i kontroli procesu kulowania
NADZÓR NAD DOKUMENTAMI ODNIESIENIA Stosuj pełne rewizje wskazane w rysunku, umowie i wymaganiach klienta przekazanych w łańcuchu dostaw. Ten artykuł przedstawia kontekst inżynierski i nie zastępuje wymagań objętych nadzorem.
