Řízení celého profilu nebo plošného měření operátorem před porovnáním Ra, Rz, Sa nebo Sz na kuličkovaném povrchu
Data drsnosti povrchu po kuličkování jsou srovnatelná pouze tehdy, když jsou řízeny parametry standardu, profilové nebo plošné metody, přístroje, rozlišení, filtrování, vyhodnocovací délka nebo plocha, směr, umístění, odstranění formy a stav procesu. Holá hodnota Ra nebo Rz je neúplná. Nelze stanovit intenzitu, pokrytí, zbytkové napětí ani únavové vlastnosti.

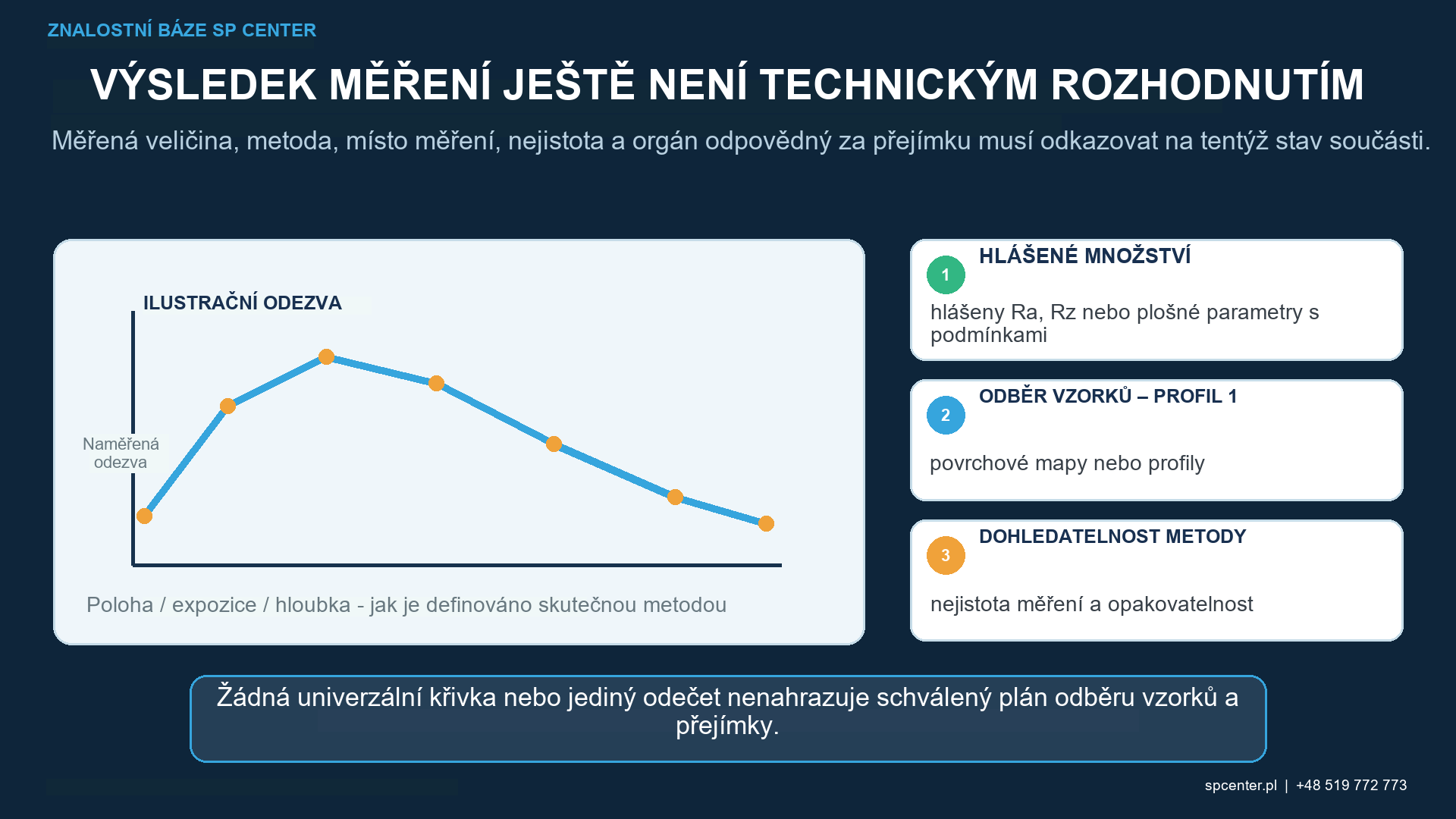

Začněte s výkresem a operátorem měření
Nejprve identifikujte funkční povrch, fázi procesu a úplnou odkazovanou specifikaci textury povrchu. Současná praxe profilů ISO odděluje indikaci, definice parametrů a operátor specifikace v rámci řady ISO 21920. Plošná textura používá rodinu ISO 25178. Starší výkresy mohou odkazovat na starší dokumenty, takže je nutné si smluvní revizi přečíst, nikoli ji tiše nahradit.
Úplný operátor definuje, jak jsou tvar a vlnitost odděleny, který parametr se vypočítává, kde a jakým směrem se získávají data a jak se aplikuje schválení. Pokud tato pole chybí nebo si protiřečí, zajistěte si před měřením kontrolované vyjasnění.
Co popisují Ra, Rz, Sa a Sz?
Ra a Rz jsou parametry profilu; Sa a Sz jsou plošné parametry. Ra a Sa popisují aritmetické průměrné výškové charakteristiky ve svých příslušných datových strukturách, zatímco Rz a Sz popisují výškové charakteristiky v rámci svých použitých definic. Tyto symboly nedělají profil a plochu ekvivalentem.
Kuličkované povrchy často obsahují překrývající se krátery, zbytkové obráběné vrstvy a izolované strmé vrcholy nebo údolí. Průměrný parametr může být splněn, zatímco lokální záhyb nebo ostrý otisk zůstávají nepřijatelné. Vyberte parametry, které odpovídají na funkční otázku a zachovávají lokální kontrolu integrity povrchu.
Mělo by se použít měření profilu nebo plochy?
| Postup měření | Pevnost pro kuličkované povrchy | Kvalifikační problém |
|---|---|---|
| Profil kontaktního doteku | Přímá profilová stopa se zavedenými parametry profilu a širokým průmyslovým využitím | Poloměr hrotu, síla, laterální rozlišení, smyk nebo vztažný bod, přístup, zakřivení a směr stopy mohou vyhladit nebo zkreslit strmé prvky |
| Optický profil | Bezkontaktní stopa může dosáhnout některých jemných povrchů a poskytnout hustá data | Odrazivost, sklon, stínování, zaostření, laterální rozlišení a ošetření chybějících bodů ovlivňují výsledek |
| Optická plošná topografie | Zobrazuje prostorové rozložení, izolované prvky a směrovou texturu v oblasti | Nastavení nivelace, odstraňování tvarů, sešívání, odstraňování odlehlých hodnot, interpolace a plošného filtru musí být provedeno kontrolovaná |
| Kontaktní plošná topografie | Poskytuje hmatová plošná data a umožňuje extrahovat profily z měřeného pole | Doba snímání, geometrie sondy, síla, rozteč a přístup mohou omezit použití na kritických nebo zakřivených částech |
| Replika následovaná měřením | Může poskytnout přístup tam, kde součást nemůže vstoupit do přístroje | Materiál repliky, vytvrzování, smršťování, odstraňování, přenos prvků a korelace zvyšují nejistotu |
| Mikroskopie pro lokální poškození | Může odhalit záhyby, ostré otisky a izolované povrchové anomálie | Doplňuje, nikoli automaticky nahrazuje, specifikovaný kvantitativní operátor textury |
Tabulka 1. Volba metody závisí na zadaném parametru, prvku, přístupu a požadovaných prostorových informacích.
Profil může být adekvátní, pokud výkres specifikuje operátor profilu a stopa představuje povrch. Plošná topografie může odhalit prostorové variace a izolované prvky, ale pouze pokud jsou vhodné její rozlišení, nivelace, filtrování a pravidla pro chybějící data. Více datových bodů automaticky neznamená přesnější rozhodnutí.
Proč se mohou výsledky doteku a optiky lišit?
Dotek mechanicky sleduje povrch s konečnou špičkou a silou. Úzká údolí mohou být pro špičku nepřístupná a stopa může překlenout strmé prvky. Optické systémy reagují na zaostření, odrazivost, sklon a fyziku senzoru; hluboké nebo zastíněné oblasti mohou generovat neplatné body.
Pro oba postupy musí být laterální a vertikální rozlišení dostatečné pro příslušnou texturu. Pokud se pro stejné rozhodnutí o přijetí použijí dvě metody, stanovte korelaci napříč skutečným materiálem, topografií a rozsahem parametrů, spíše než se spoléhejte na nominální rozlišení přístroje.
Jak filtrování a délka vyhodnocení ovlivňují výsledek?
Profilové a plošné operátory oddělují tvar, vlnitost a drsnost v definovaných prostorových měřítkách. Změna filtru, indexu vnoření nebo nastavení souvisejícího s mezí, délky vyhodnocení, ošetření konce nebo pravidla pro odstranění tvaru mění, které povrchové prvky vstupují do parametru. Výsledky získané různými operátory nejsou automaticky srovnatelné.
Nevybírejte filtr po zobrazení výsledku. Zmrazte operátor během kvalifikace a použijte stejná řízená nastavení ve výrobě. Pokud starší výkres používá starší terminologii, zdokumentujte, jak je implementována a schválena v rámci dostupného softwaru přístroje.
Jak by měla být řízena poloha, směr a zakřivení?
Každou měřicí stopu nebo oblast definujte vůči základnám součásti. Je-li to relevantní, zaznamenejte směr vůči stopám po obrábění, dráze kuličkování, směru zatížení a geometrii prvku. Zakřivené povrchy vyžadují odůvodněnou metodu vyrovnání nebo odstranění tvarové složky; příliš agresivní proložení může odstranit skutečnou topografii, zatímco nedostatečná korekce může do výsledku drsnosti zahrnout tvar součásti.
Hrany, díry, masky nebo poškozené oblasti vylučujte pouze tehdy, pokud to požadavek dovoluje. Vhodná rovná oblast nemůže bez korelace představovat kritický poloměr nebo nejhorší přístupné místo.

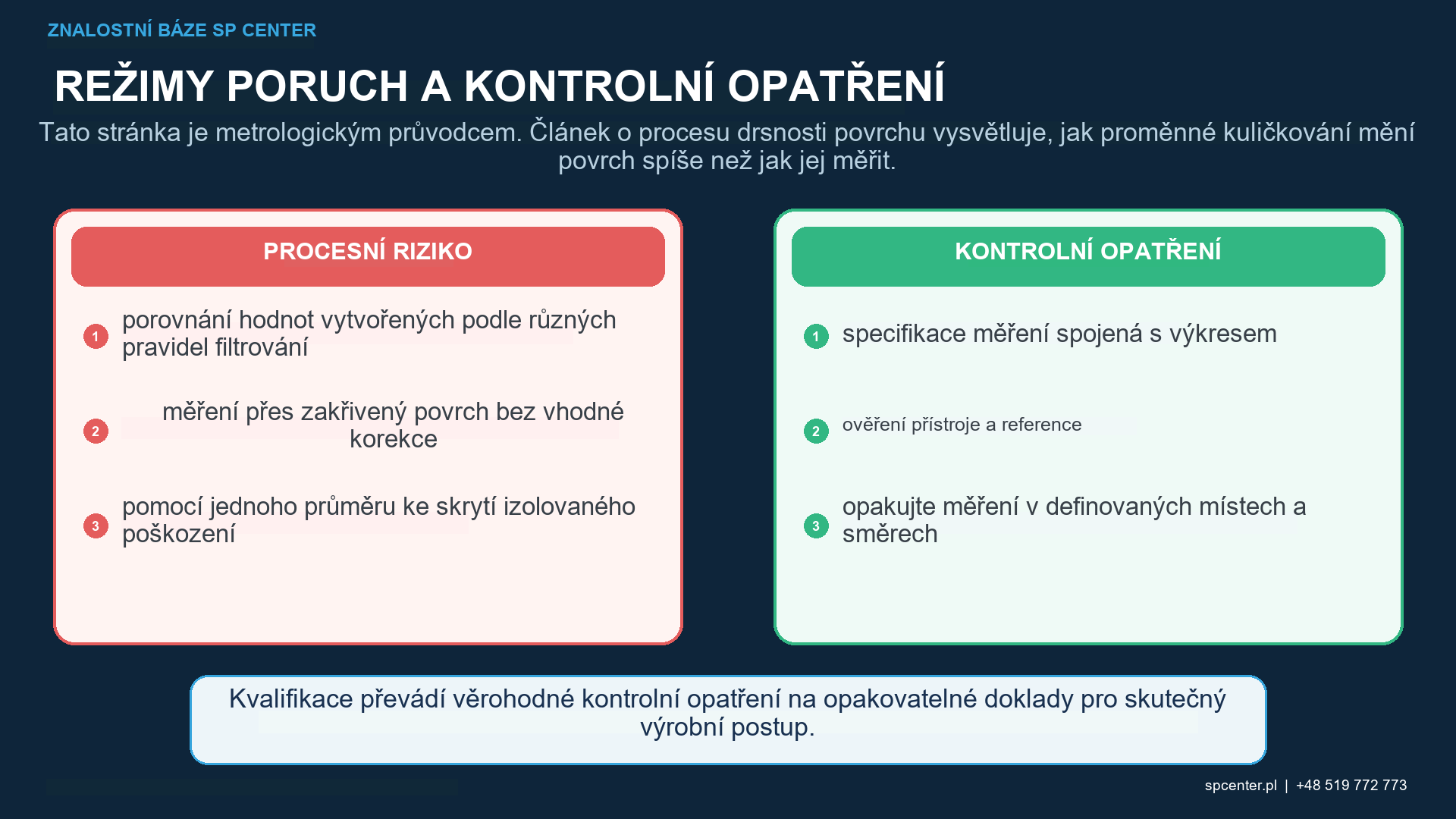

| Úskalí | Jak se může výsledek změnit | Požadovaná kontrola |
|---|---|---|
| Nesprávná nebo neúplná definice parametru | Stejný symbol lze interpretovat podle různých starších nebo současných pravidel | Uveďte úplnou použitou normu, rodinu parametrů a operátor specifikace |
| Různé filtry nebo délky vyhodnocení | Obsah tvaru, vlnitosti a drsnosti je oddělen odlišně | Zmrazte indexy vnoření nebo nastavení související s odříznutím, délku vyhodnocení a ošetření konce, dle potřeby |
| Různý směr trasování | Zbytkové stopy po obrábění a anizotropní textura po kuličkování vytvářejí odlišné profily | Definujte směr vzhledem k referenčním bodům, vrstvě, dráze zatížení nebo prvek |
| Zakřivení nebo tvar odstraněny odlišným způsobem | Nivelace může odstranit skutečnou texturu nebo zachovat makroskopický tvar | Definujte referenční bod, model pro odstranění tvaru, oblast přizpůsobení a vylučovací zóny |
| Nedostatečné laterální nebo vertikální rozlišení | Úzká údolí a ostré vrcholy jsou zaoblené, vynechané nebo oříznuté | Prokažte odezvu přístroje a vyberte vhodný hrot, objektiv, interval vzorkování a rozsah |
| Optické chybějící body nebo odstranění hrotů | Interpolace nebo odstranění odlehlých hodnot může potlačit skutečné hluboké prvky | Uchovávejte nezpracovaná data, nahlaste podíl platnosti dat a ovládejte všechna korekční pravidla |
| Jedno pohodlné místo měření | Lokální poškození nebo zóna s nejhorším přístupem může být zmeškané | Použijte umístění propojená s výkresy a plán vzorkování představující kritické a variabilní oblasti |
Tabulka 2. Běžné metrologické změny mohou posunout udávanou hodnotu bez jakékoli změny procesu kuličkování.
Jak se stanoví vhodnost a nejistota přístroje?
Ověřte nebo kalibrujte přístroj vhodnými materiálovými měřicími postupy a poté potvrďte rozsah, rozlišení, šum, linearitu a opakovatelnost pro skutečný měřicí úkol. ISO 25178-600 a ISO 25178-700 poskytují aktuální rámce pro plošné charakteristiky a ověřování přístrojů. ISO 25178-601:2025 se zabývá konstrukcí kontaktních dotekových přístrojů a nahrazuje staženou ISO 3274:1996.
Nejistota měření zahrnuje více než jen kalibraci přístroje. Přispívat může umístění, variabilita povrchu, opakování nastavení, směr, filtrování, operátor, hrot nebo objektiv, prostředí a korekce dat. Uveďte rozhodovací pravidlo, kdy je nejistota relevantní pro shodu.
Co by mělo být hlášeno pro měření uvolnění?
| Pole hlášení | Minimální obsah | Proč je to důležité |
|---|---|---|
| Požadavek | Výkres a revize, povrch, stav procesu, standard a parametr s pravidlem přijetí | Identifikuje smluvní otázku |
| Poloha a směr | Souřadnice založené na datech, orientace prvku, stopy nebo plochy a vyloučené oblasti | Umožňuje porovnávat opakovaná měření |
| Přístroj | Výrobce, model, senzor nebo sonda, hrot nebo objektiv, rozsah a verze softwaru | Definuje fyzický řetězec snímání |
| Obsluha a nastavení | Indexy filtrování nebo vnořování, délka nebo plocha vyhodnocení, rozteč vzorkování, nivelace, pravidla pro odstraňování a korekci formuláře | Definuje, jak se nezpracovaná data stanou hlášeným parametrem |
| Metrologický stav | Stav ověření nebo kalibrace, referenční míra, datum a podmínky prostředí, kde je to relevantní | Podporuje sledovatelnost a vhodnost přístroje |
| Výsledky | Jednotlivé hodnoty, souhrnné pravidlo, jednotky, opakovatelnost a nejistota měření, když je to nutné | Zabraňuje tomu, aby průměr skrýval lokální nebo naměřené odchylky |
| Data a rozhodnutí o dalším nakládání | Nezpracované profily nebo topografie, pokud je to nutné, anomálie, neplatná data, odchylka a oprávnění k uvolnění | Zachovává auditní stopu a umožňuje opětovné posouzení |
Tabulka 3. Zpráva musí umožnit jiné kompetentní laboratoři pochopit, jak byla hodnota získána.
Uveďte jednotlivá měření i veškeré autorizované souhrnné statistiky. Průměr bez maxima, minima, umístění nebo záznamu neplatných dat může skrýt lokální selhání. Uschovejte nezpracované profily nebo topografie, pokud řídící plán kvality nebo vyšetřování vyžaduje pozdější kontrolu.

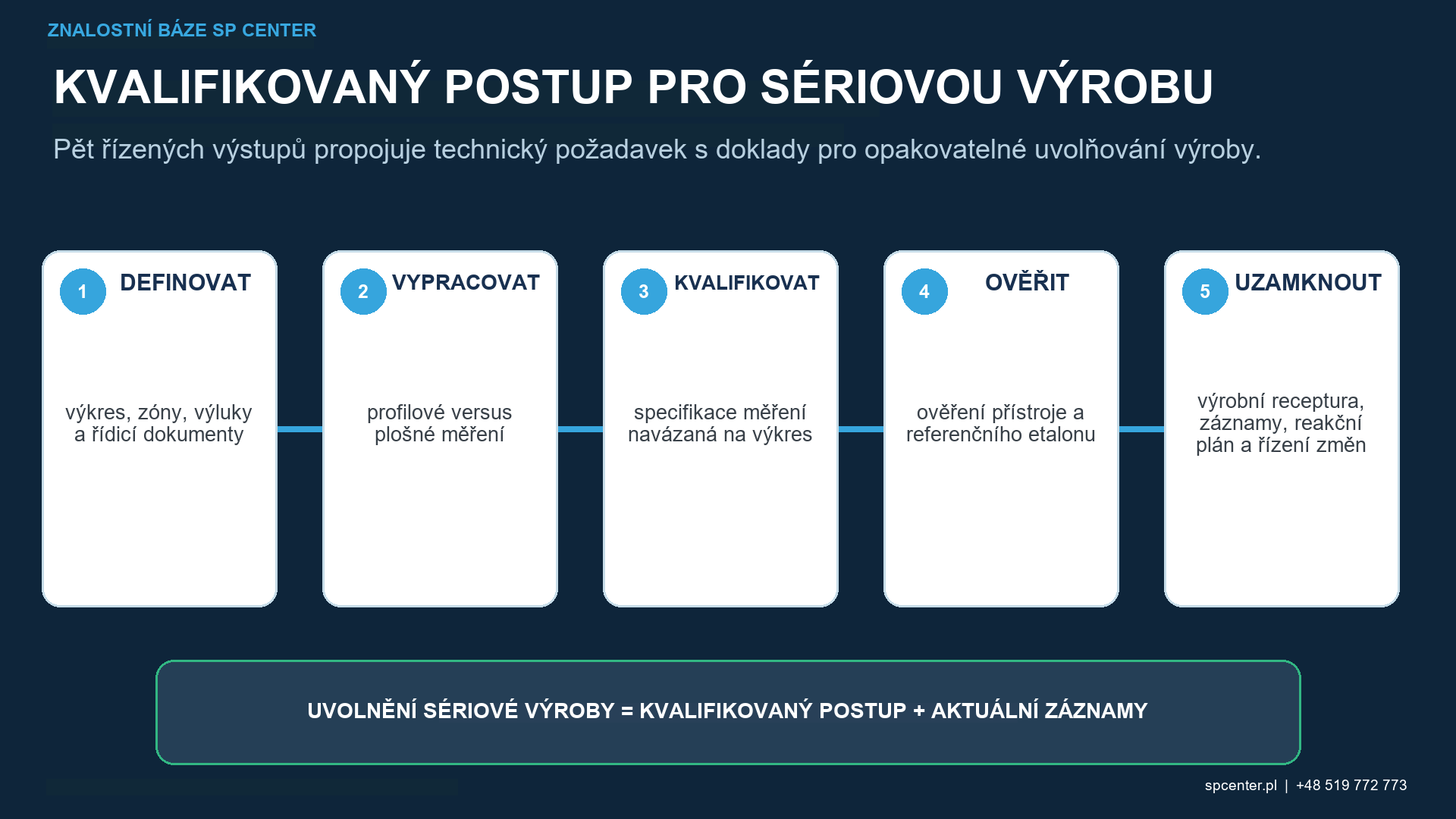

Jak se systém měření přenáší nebo mění?
Výsledky může změnit výměna přístroje, sondy, hrotu snímače, optického objektivu, softwaru, provedení filtru, upínacího přípravku, programu měřicích poloh nebo pravidla pro čištění dat. Před použitím ve výrobě porovnejte původní a nový postup na reprezentativních površích po kuličkování a zdokumentujte systematickou odchylku, opakovatelnost a meze.
Nesrovnalost měření nenapravujte změnou procesu kuličkování, dokud neoddělíte vliv metrologie, vstupního povrchu a lokálního vzorkování. O dalším postupu s výrobkem rozhoduje příslušná autorita kvality a technického řízení.
Často kladené otázky
Jaký je rozdíl mezi Ra a Rz po kuličkování?
Ra a Rz jsou různé parametry profilu definované použitou normou a operátorem. Ra představuje aritmetickou průměrnou charakteristiku, zatímco Rz představuje výškovou charakteristiku. Ani jedna z nich sama o sobě nepopisuje izolované poškození nebo úplnou plošnou texturu.
Lze porovnávat hodnoty Rz z různých výkresů nebo norem?
Ne pouze ze symbolu. Historické a současné normy mohou definovat nebo vyhodnocovat Rz odlišně. Porovnávejte pouze po ověření kompletního standardu, filtru, vyhodnocovací délky, směru a podmínek přístroje.
Měla by stopa doteku probíhat napříč obráběnou vrstvou?
Požadovaný směr měření musí odpovídat řešené technické otázce. Kuličkování může předchozí stopy po obrábění zmírnit, nemusí je však odstranit, takže měření v různých směrech nemusí být rovnocenná.
Je plošná hodnota Sa ekvivalentní profilu Ra?
Neexistuje žádná automatická ekvivalence. Jsou vyhodnocovány z různých datových struktur a operátorů. Pro skutečný povrch a funkční rozhodnutí musí být stanovena korelace.
Může optický přístroj nahradit kontaktní dotek?
Pouze po prokázání vhodnosti metody a korelace. Strmé sklony, odrazivost, rozlišení a zpracování chybějících dat mohou způsobit, že se optické a kontaktní výsledky budou lišit.
Kolik měření drsnosti je potřeba?
Rozhoduje řídící výkres, specifikace nebo kvalifikovaný plán vzorkování. Plán by měl zahrnovat procesní variace a kritická místa, spíše než používat jednu vhodnou stopu jako univerzální doklad.
Prokazuje samotná kalibrace, že měření je platné?
Ne. Kalibrace nebo ověření se zabývá stavem přístroje. Vhodný musí být také výběr metody, rozlišení, nastavení, umístění, směr, čistota povrchu, nejistota a provedení operátorem.
Mohou data drsnosti prokázat správnou intenzitu nebo pokrytí kuličkování?
Ne. Drsnost je odezva povrchu součásti. Intenzita a pokrytí vyžadují vlastní schválený doklad a přijatelný výsledek drsnosti nemůže nahradit ani jedno z nich.
Klíčové poznatky
- Číslo Ra nebo Rz bez jeho operátoru a umístění je neúplné.
- Nesrovnávat profil Ra s plošným Sa ani nepředpokládat optickou a dotekovou ekvivalenci.
- Zmrazte pravidla pro filtrování, vyhodnocení, směr, odstranění tvaru a neplatná data.
- Změřte kritické a variabilní oblasti, nejen vhodné ploché místo.
- Ověřte vhodnost přístroje a v případě potřeby zahrňte opakovatelnost a nejistotu.
- Uchovávejte drsnost, intenzitu, pokrytí a akceptaci poškození povrchu jako samostatné doklady.
Související průvodci SP Center
- Predikce a řízení drsnosti povrchu
- Tvrdost a mikrotvrdost po kuličkování
- Profily hloubky zbytkového napětí
- Zkouška únavy po kuličkování
Technické zdroje
1. ISO 21920-1:2021, Textura povrchu: Profil — Indikace textury povrchu
3. ISO 21920-3:2021, Povrchová textura: Profil — Specifikační operátory
5. ISO 25178-600:2019, Metrologické charakteristiky pro metody měření plošné topografie
6. ISO 25178-700:2022, Kalibrace, seřízení a ověřování přístrojů pro měření plošné topografie
7. ISO 25178-601:2025, Návrh a charakteristiky kontaktních dotekových přístrojů
Poznámka k normě: Použijte kompletní revizi odkazovanou výkresem a smlouvou. Publikované dokumenty ISO 21920 jsou v revizi; návrhy komisí nejsou automatickou náhradou za odkazované publikované verze.
