Meranie drsnosti povrchu po guľôčkovaní: Ra, Rz, Sa, filtre a úskalia

Riadenie celého profilu alebo plošného merania operátorom pred porovnaním Ra, Rz, Sa alebo Sz na guľôčkovaní povrchu

Údaje o drsnosti povrchu po guľôčkovaní sú porovnateľné iba vtedy, keď sú riadené parametre štandardu, profilovej alebo plošnej metódy, prístroja, rozlíšenia, filtrovania, vyhodnocovacej dĺžky alebo plochy, smeru, umiestnenia, odstránenia formy a stavu procesu. Holá hodnota Ra alebo Rz je neúplná. Nemôže určiť intenzitu, pokrytie, zvyškové napätie alebo únavové vlastnosti.

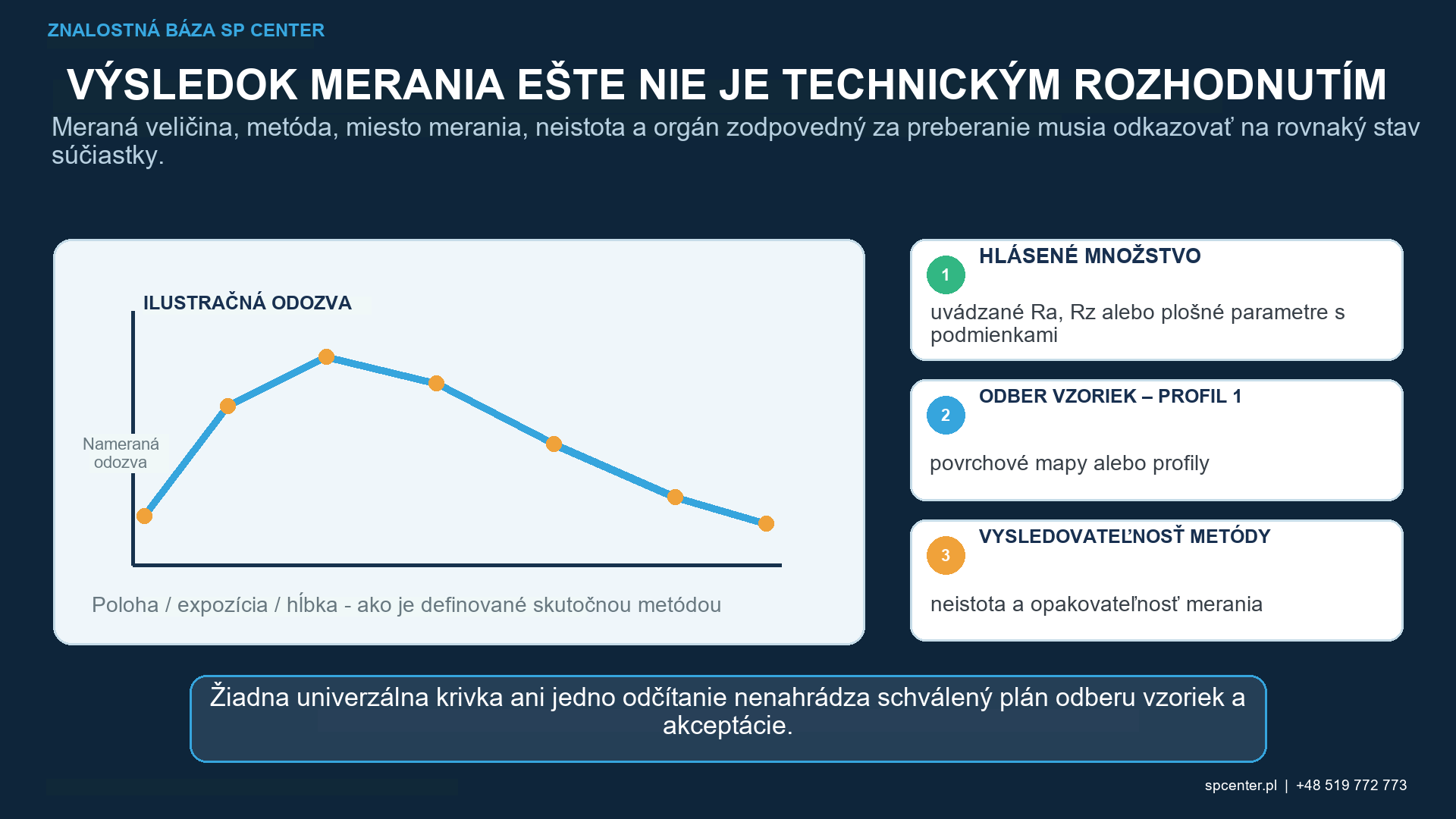

Začnite s výkresom a operátorom merania

Najprv identifikujte funkčný povrch, fázu procesu a úplnú vyvolanú špecifikáciu textúry povrchu. Súčasná prax profilov ISO oddeľuje indikáciu, definície parametrov a operátor špecifikácie v rámci série ISO 21920. Plošná textúra používa rodinu ISO 25178. Staršie výkresy môžu odkazovať na staršie dokumenty, takže zmluvnú revíziu je potrebné prečítať, a nie potichu nahradiť.

Úplný operátor definuje, ako sú tvar a vlnitosť oddelené, ktorý parameter sa vypočítava, kde a akým smerom sa získavajú údaje a ako sa uplatňuje akceptácia. Ak tieto polia chýbajú alebo si protirečia, pred meraním si zabezpečte riadené objasnenie.

Čo opisujú Ra, Rz, Sa a Sz?

Ra a Rz sú parametre profilu; Sa a Sz sú plošné parametre. Ra a Sa opisujú aritmetické priemerné výškové charakteristiky vo svojich príslušných dátových štruktúrach, zatiaľ čo Rz a Sz opisujú výškové charakteristiky podľa ich použitých definícií. Tieto symboly nerobia profil a plochu ekvivalentom.

Povrchy z guľôčkovaného kovu často obsahujú prekrývajúce sa krátery, zvyškové vrstvy po obrábaní a izolované strmé vrcholy alebo údolia. Priemerný parameter môže byť splniteľný, zatiaľ čo lokálny záhyb alebo ostrý odtlačok zostávajú neprijateľné. Vyberte parametre, ktoré odpovedajú na funkčnú otázku a zachovávajú lokálnu kontrolu integrity povrchu.

Malo by sa použiť meranie profilu alebo plochy?

Postup merania	Pevnosť pre guľôčkované povrchy	Kvalifikačné riziko
Profil kontaktného hrotu	Priama profilová stopa so stanovenými parametrami profilu a širokým priemyselným využitím	Polomer hrotu, sila, laterálne rozlíšenie, šmyk alebo vzťažný bod, prístup, zakrivenie a smer stopy môžu vyhladiť alebo skresliť strmé prvky
Optický profil	Bezkontaktná stopa môže dosiahnuť niektoré jemné povrchy a poskytnúť husté dáta	Odrazivosť, sklon, tieňovanie, zaostrenie, laterálne rozlíšenie a úprava chýbajúcich bodov ovplyvňujú výsledok
Optická plošná topografia	Zobrazuje priestorové rozloženie, izolované prvky a smerovú textúru v oblasti	Nastavenia nivelácie, odstraňovania tvarov, zošívania, odstraňovania odľahlých hodnôt, interpolácie a plošného filtra musia byť kontrolovaná
Kontaktná plošná topografia	Poskytuje hmatové plošné údaje a dokáže extrahovať profily z meraného poľa	Čas akvizície, geometria sondy, sila, rozstup a prístup môžu obmedziť použitie na kritických alebo zakrivených častiach
Replika nasledovaná meraním	Môže poskytnúť prístup tam, kde komponent nemôže vstúpiť do prístroja	Materiál repliky, vytvrdzovanie, zmršťovanie, odstraňovanie, prenos prvkov a korelácia zvyšujú neistotu
Mikroskopia na lokálne poškodenie	Môže odhaliť záhyby, ostré odtlačky a izolované povrchové anomálie	Dopĺňa, a nie automaticky nahrádza špecifikovaný kvantitatívny operátor textúry

Tabuľka 1. Výber metódy závisí od špecifikovaného parametra, prvku, prístupu a požadovaných priestorových informácií.

Profil môže byť adekvátny, keď výkres špecifikuje operátor profilu a stopa predstavuje povrch. Plošná topografia môže odhaliť priestorové variácie a izolované prvky, ale iba ak sú vhodné jej rozlíšenie, nivelácia, filtrovanie a pravidlá pre chýbajúce údaje. Viac dátových bodov automaticky neznamená presnejšie rozhodnutie.

Prečo sa môžu výsledky dotykového hrotu a optiky líšiť?

Dotykové pero mechanicky sleduje povrch s konečným hrotom a silou. Úzke údolia môžu byť pre hrot neprístupné a stopa môže preklenúť strmé prvky. Optické systémy reagujú na zaostrenie, odrazivosť, sklon a fyziku senzora; hlboké alebo tieňované oblasti môžu generovať neplatné body.

Pre oba postupy musí byť laterálne a vertikálne rozlíšenie primerané pre príslušnú textúru. Ak sa pre to isté rozhodnutie o prijatí použijú dve metódy, stanovte koreláciu medzi skutočným materiálom, topografiou a rozsahom parametrov, a nie sa spoliehajte na nominálne rozlíšenie prístroja.

Ako filtrovanie a dĺžka vyhodnotenia ovplyvňujú výsledok?

Profilové a plošné operátory oddeľujú tvar, vlnitosť a drsnosť v definovaných priestorových mierkach. Zmena filtra, indexu vnorenia alebo nastavenia súvisiaceho s medzou, dĺžky vyhodnotenia, úpravy konca alebo pravidla odstránenia tvaru mení, ktoré povrchové prvky vstupujú do parametra. Výsledky vytvorené s rôznymi operátormi nie sú automaticky porovnateľné.

Nevyberajte filter po zobrazení výsledku. Zmrazte operátor počas kvalifikácie a použite rovnaké kontrolované nastavenia vo výrobe. Ak starší výkres používa staršiu terminológiu, zdokumentujte, ako je implementovaná a schválená v rámci dostupného softvéru prístroja.

Ako by sa mala kontrolovať poloha, smer a zakrivenie?

Každú meraciu stopu alebo oblasť definujte voči základniam súčiastky. Ak je to relevantné, zaznamenajte smer voči stopám po obrábaní, dráhe guľôčkovania, smeru zaťaženia a geometrii prvku. Zakrivené povrchy vyžadujú odôvodnenú metódu vyrovnania alebo odstránenia tvarovej zložky; príliš agresívne preloženie môže odstrániť skutočnú topografiu, zatiaľ čo nedostatočná korekcia môže do výsledku drsnosti zahrnúť tvar súčiastky.

Hrany, diery, masky alebo poškodené oblasti vylúčte iba vtedy, ak to požiadavka povoľuje. Vhodná plochá oblasť nemôže predstavovať kritický polomer alebo miesto s najhorším prístupom bez korelácie.

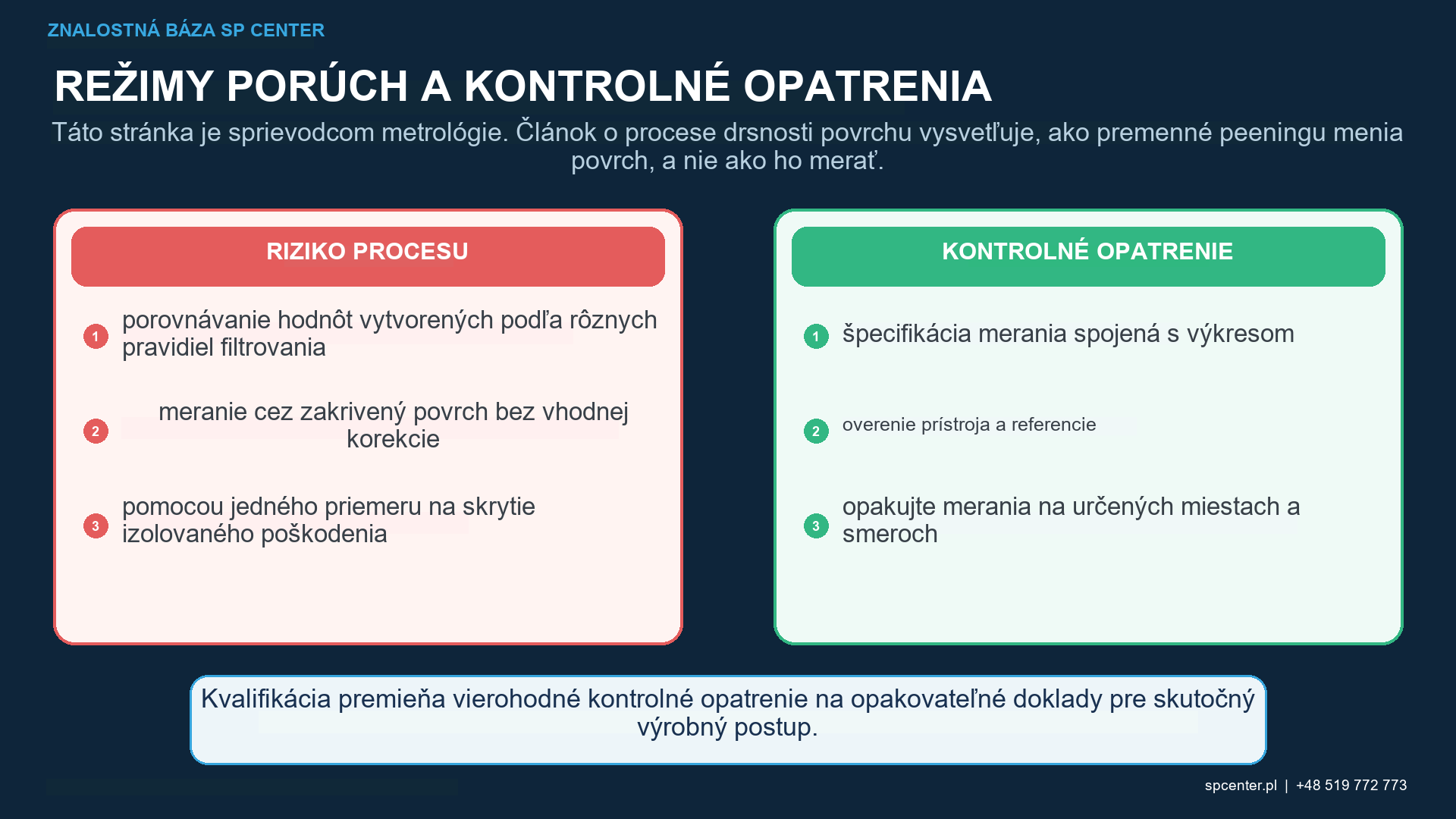

Úskalie	Ako sa môže výsledok zmeniť	Požadovaná kontrola
Nesprávna alebo neúplná definícia parametra	Rovnaký symbol je možné interpretovať podľa rôznych starších alebo aktuálnych pravidiel	Uveďte úplne použitú normu, rodinu parametrov a operátor špecifikácie
Rôzne filtre alebo dĺžky vyhodnotenia	Obsah tvaru, vlnitosti a drsnosti je oddelený odlišne	Zmrazte indexy vnorenia alebo nastavenia súvisiace s medznými hodnotami, dĺžku vyhodnotenia a úpravu konca podľa potreby
Rôzny smer stopy	Zvyškové stopy po obrábaní a anizotropná textúra po guľôčkovaní vytvárajú odlišné profily	Definujte smer vzhľadom na vzťažné body, vrstvu, dráhu zaťaženia alebo prvok
Zakrivenie alebo tvar odstránený rôznym spôsobom	Nivelácia môže odstrániť skutočnú textúru alebo zachovať makroskopický tvar	Definujte vzťažný bod, model odstránenia tvaru, oblasť prispôsobenia a vylúčené zóny
Nedostatočné laterálne alebo vertikálne rozlíšenie	Úzke údolia a ostré vrcholy sú zaoblené, vynechané alebo orezané	Preukážte odozvu prístroja a vyberte vhodný hrot, objektív, interval vzorkovania a rozsah
Optické chýbajúce body alebo odstránenie hrotov	Interpolácia alebo vymazanie odľahlých hodnôt môže potlačiť skutočné hlboké prvky	Uchovávajte nespracované údaje, nahláste podiel platnosti údajov a kontrolujte všetky pravidlá korekcie
Jedno pohodlné miesto merania	Lokálne poškodenie alebo zóna s najhorším prístupom môže byť zmeškané	Použite miesta prepojené s výkresmi a plán odberu vzoriek predstavujúci kritické a variabilné oblasti

Tabuľka 2. Bežné zmeny v metrológii môžu posunúť hlásenú hodnotu bez akejkoľvek zmeny procesu guľôčkovania.

Ako sa stanovuje vhodnosť a neistota prístroja?

Overte alebo kalibrujte prístroj vhodnými materiálovými mierami a postupmi a potom potvrďte rozsah, rozlíšenie, šum, linearitu a opakovateľnosť pre skutočnú úlohu merania. ISO 25178-600 a ISO 25178-700 poskytujú aktuálne rámce pre plošné charakteristiky a overovanie prístrojov. ISO 25178-601:2025 sa zaoberá návrhom kontaktných hrotov a nahrádza stiahnutý ISO 3274:1996.

Neistota merania zahŕňa viac než len kalibráciu prístroja. Prispievať môže poloha, variabilita povrchu, opakované nastavenie, smer, filtrovanie, operátor, hrot alebo objektív, prostredie a korekcia údajov. Uveďte rozhodovacie pravidlo, keď je neistota relevantná pre zhodu.

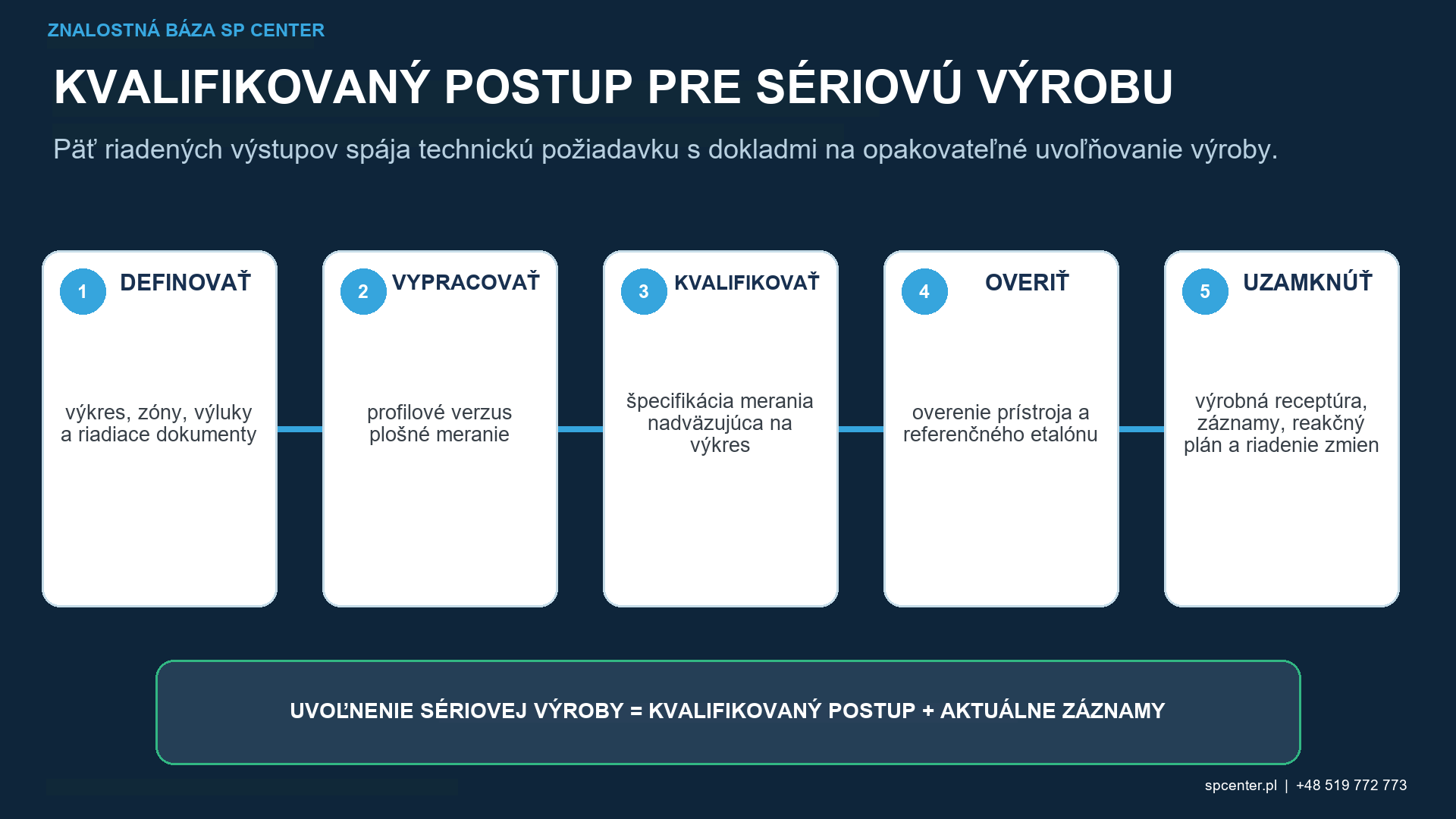

Čo by sa malo hlásiť pri meraní uvoľňovania?

Pole hlásenia	Minimálny obsah	Prečo je to dôležité
Požiadavka	Výkres a revízia, povrch, stav procesu, štandard a parameter s pravidlom prijatia	Identifikuje zmluvnú otázku
Poloha a smer	Súradnice založené na údajoch, orientácia prvku, stopy alebo oblasti a vylúčené oblasti	Umožňuje porovnávať opakované merania
Prístroj	Výrobca, model, senzor alebo sonda, hrot alebo objektív, rozsah a verzia softvéru	Definuje fyzický reťazec akvizície
Operátor a nastavenia	Indexy filtrovania alebo vnorenia, dĺžka alebo plocha vyhodnotenia, rozostup vzoriek, nivelácia, pravidlá odstraňovania a korekcie formulárov	Definuje, ako sa surové údaje stanú hláseným parametrom
Metrologický stav	Stav overenia alebo kalibrácie, referenčná miera, dátum a podmienky prostredia, ak je to relevantné	Podporuje sledovateľnosť a vhodnosť prístroja
Výsledky	Jednotlivé hodnoty, súhrnné pravidlo, jednotky, opakovateľnosť a neistota merania, ak je to potrebné	Zabraňuje tomu, aby priemer skrýval lokálnu alebo meraciu odchýlku
Dáta a rozhodnutie o ďalšom postupe	Nespracované profily alebo topografie, ak je to potrebné, anomálie, neplatné dáta, odchýlka a oprávnenie na uvoľnenie	Zachováva audítorskú stopu a umožňuje opätovné posúdenie

Tabuľka 3. Správa musí umožniť inému kompetentnému laboratóriu pochopiť, ako bola hodnota vytvorená.

Uveďte jednotlivé merania, ako aj akúkoľvek autorizovanú súhrnnú štatistiku. Priemer bez záznamu maxima, minima, polohy alebo neplatných dát môže skryť lokálnu chybu. Uschovajte si nespracované profily alebo topografie, keď si riadiaci plán kvality alebo vyšetrovanie vyžaduje neskoršie preskúmanie.

Ako sa systém merania prenáša alebo mení?

Výsledky môže zmeniť výmena prístroja, sondy, hrotu snímača, optického objektívu, softvéru, vyhotovenia filtra, upínacieho prípravku, programu meracích polôh alebo pravidla na čistenie údajov. Pred použitím vo výrobe porovnajte pôvodný a nový postup na reprezentatívnych povrchoch po guľôčkovaní a zdokumentujte systematickú odchýlku, opakovateľnosť a medze.

Nezhodu merania nenaprávajte zmenou procesu guľôčkovania, kým neoddelíte vplyv metrológie, vstupného povrchu a lokálneho vzorkovania. O ďalšom postupe s výrobkom rozhoduje príslušný orgán kvality a technického riadenia.

Často kladené otázky

Aký je rozdiel medzi Ra a Rz po guľôčkovaní?

Ra a Rz sú rôzne parametre profilu definované použitou normou a operátorom. Ra predstavuje aritmetickú priemernú charakteristiku, zatiaľ čo Rz predstavuje výškovú charakteristiku. Ani jedna z nich sama o sebe neopisuje izolované poškodenie alebo úplnú plošnú textúru.

Je možné porovnávať hodnoty Rz z rôznych výkresov alebo noriem?

Nie len zo symbolu. Historické a súčasné normy môžu definovať alebo vyhodnocovať Rz odlišne. Porovnávajte až po potvrdení kompletného štandardu, filtra, vyhodnocovacej dĺžky, smeru a podmienok prístroja.

Mala by stopa dotykového hrotu prechádzať cez obrábanú vrstvu?

Požadovaný smer merania musí zodpovedať riešenej technickej otázke. Guľôčkovanie môže predchádzajúce stopy po obrábaní zmierniť, nemusí ich však odstrániť, takže merania v rôznych smeroch nemusia byť rovnocenné.

Je plošná hodnota Sa ekvivalentná profilu Ra?

Neexistuje žiadna automatická ekvivalencia. Vyhodnocujú sa z rôznych dátových štruktúr a operátorov. Pre skutočné rozhodnutie o povrchu a funkcii sa musí stanoviť korelácia.

Môže optický prístroj nahradiť kontaktný dotykový hrot?

Až po preukázaní vhodnosti metódy a korelácie. Strmé sklony, odrazivosť, rozlíšenie a spracovanie chýbajúcich údajov môžu spôsobiť, že sa optické a kontaktné výsledky budú líšiť.

Koľko meraní drsnosti je potrebných?

Rozhoduje riadiaci výkres, špecifikácia alebo kvalifikovaný plán odberu vzoriek. Plán by mal pokrývať variácie procesu a kritické miesta, a nie používať jednu vhodnú stopu ako univerzálny doklad.

Dokazuje samotná kalibrácia, že meranie je platné?

Nie. Kalibrácia alebo overenie sa zaoberá stavom prístroja. Výber metódy, rozlíšenie, nastavenia, umiestnenie, smer, čistota povrchu, neistota a vykonanie merania operátorom musia byť tiež vhodné.

Môžu údaje o drsnosti preukázať správnu intenzitu alebo pokrytie guľôčkovaním?

Nie. Drsnosť je odozva povrchu komponentu. Intenzita a pokrytie vyžadujú vlastný schválený doklad a prijateľný výsledok drsnosti nemôže nahradiť ani jedno z nich.

Kľúčové poznatky

• Číslo Ra alebo Rz bez jeho operátora a umiestnenia je neúplné.
• Neporovnávajte profil Ra s plošným Sa ani nepredpokladajte optickú a dotykovú ekvivalenciu.
• Zmrazte filtrovanie, vyhodnotenie, smer, odstránenie tvaru a pravidlá pre neplatné údaje.
• Merajte kritické a variabilné oblasti, nielen vhodné ploché miesto.
• Overte vhodnosť prístroja a v prípade potreby zahrňte opakovateľnosť a neistotu.
• Uchovávajte drsnosť, intenzitu, pokrytie a akceptáciu poškodenia povrchu ako samostatné doklady.

Súvisiace príručky SP Center

• Predpovedanie a riadenie drsnosti povrchu
• Tvrdosť a mikrotvrdosť po guľôčkovaní
• Profily hĺbky zvyškového napätia
• Skúšanie únavy po guľôčkovaní

Technické zdroje

1. ISO 21920-1:2021, Textúra povrchu: Profil — Indikácia textúry povrchu

2. ISO 21920-2:2021, Geometrické špecifikácie produktu — Povrchová textúra: Profil — Pojmy, definície a parametre

3. ISO 21920-3:2021, Povrchová textúra: Profil — Operátory špecifikácie

4. ISO 25178-2:2021, Geometrické špecifikácie produktu — Povrchová textúra: Plošná — Pojmy, definície a parametre

5. ISO 25178-600:2019, Metrologické charakteristiky pre metódy merania plošnej topografie

6. ISO 25178-700:2022, Kalibrácia, nastavenie a overovanie prístrojov na meranie plošnej topografie

7. ISO 25178-601:2025, Návrh a charakteristiky kontaktných dotykových prístrojov

Poznámka k norme: Použite kompletnú revíziu uvedenú vo výkrese a zmluve. Publikované dokumenty ISO 21920 sú v procese revízie; návrhy komisie nie sú automatickou náhradou za uvedené publikované vydania.
