Tvrdosť a mikrotvrdosť po guľôčkovaní: čo sa má merať?

Vyberte si objemovú tvrdosť alebo profil mikrotvrdosti, kontrolujte prípravu prierezu, silu, rozstup a neistotu a vyhnite sa zámene tvrdosti so zvyškovým napätím.

Objemová tvrdosť a mikrotvrdosť odpovedajú na rôzne otázky po guľôčkovaní. Rockwellova alebo iná metóda makrotvrdosti dokáže overiť základný materiál alebo podmienky tepelného spracovania, ale jeho vtlačenie zvyčajne odoberá vzorky oveľa hlbšie ako vrstva narušeného povrchu. Vickersov alebo Knoopov mikroindentačný traverz na pripravenom priereze dokáže zmapovať gradient blízko povrchu, keď sú veľkosť vtlačku, sila, rozstup, vzdialenosť od okraja a príprava vhodné. Ani jedna z metód priamo nemeria zvyškové napätie v tlaku alebo únavové vlastnosti.

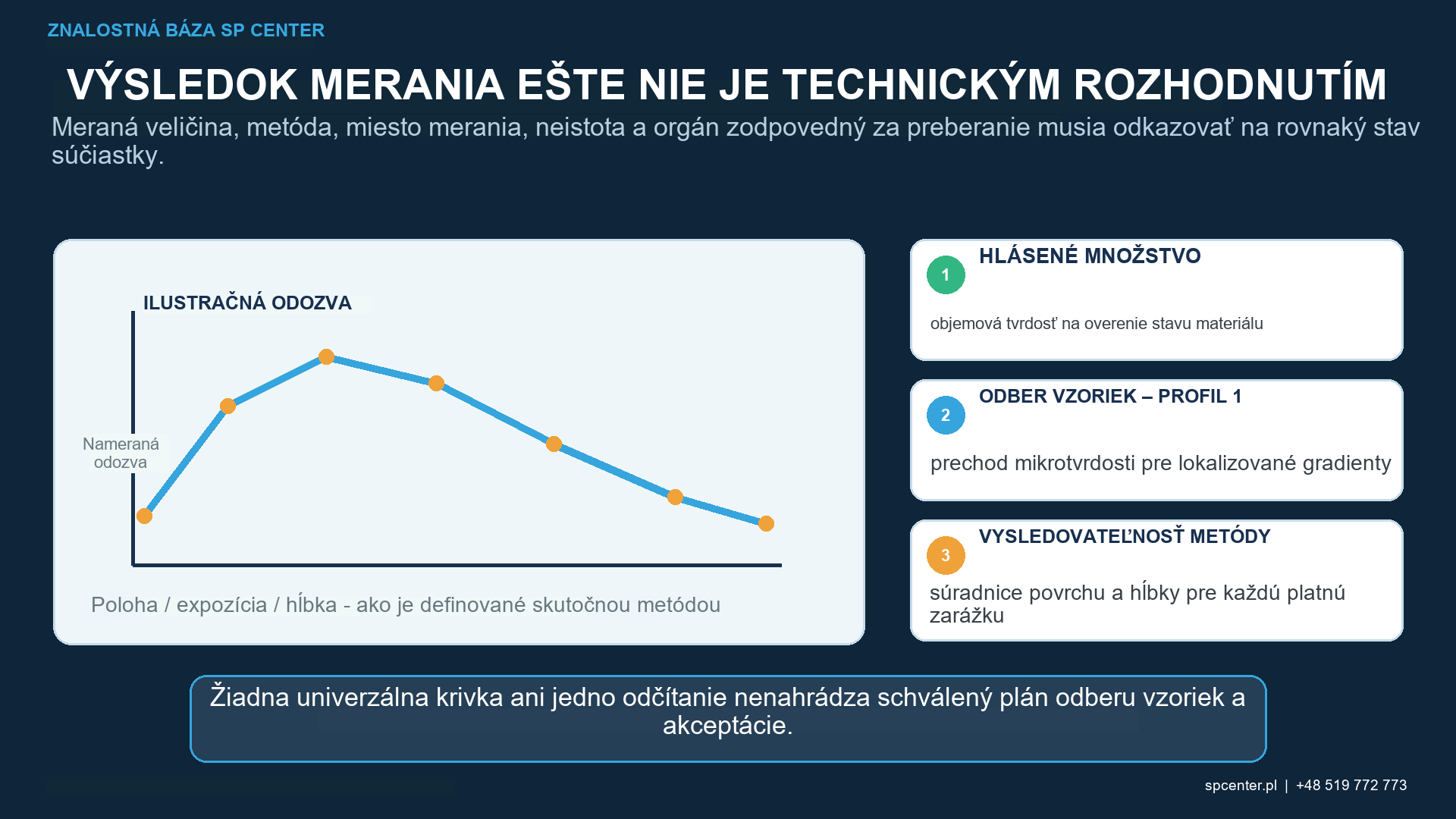

Obrázok 1. Objemová tvrdosť opisuje väčší objem materiálu; prierezový mikroindentačný traverz dokáže vyriešiť gradient blízko povrchu, keď sú jeho mierka a príprava vhodné.

Čo by malo meranie tvrdosti dokázať?

Technická otázka	Vhodné doklady	Hlavné obmedzenie
Splnilo základné tepelné spracovanie svoje požiadavky?	Schválená metóda objemovej tvrdosti na miestach definovaných výkresom	Vyhodnocuje oveľa väčší objem materiálu, než predstavuje vrstva ovplyvnená guľôčkovaním
Existuje gradient tvrdosti v blízkosti povrchu?	Vickersov alebo Knoopov prierezový prechod s vybranou silou a rozstupom	Príprava, veľkosť vtlačku a okrajové efekty môžu dominovať v blízkosti povrchu
Zmenilo guľôčkovanie niektorú fázu alebo štruktúrnu zložku?	Mikroindentácia alebo indentácia s prístrojom zameraná na zdokumentovanú oblasť mikroštruktúry	Jeden vtlačok nemôže reprezentovať heterogénny materiál
Je profil zvyškového napätia komponentu prijateľný?	XRD alebo iná validovaná metóda zvyškového napätia, ak sa použije	Tvrdosť nie je meraním zvyškového napätia
Zlepší sa únavový výkon?	Reprezentatívna únava alebo validácia komponentu, ak sa použije	Samotná tvrdosť nepredpovedá vznik trhliny ani životnosť

Tabuľka 1. Výber metódy začína technickým tvrdením, nie dostupným testerom.

Prečo môže objemová tvrdosť zostať nezmenená?

Guľôčkovanie plasticky ovplyvňuje povrchovú vrstvu, ktorej hĺbka je malá v porovnaní s mnohými vtlačeniami makrotvrdosti. Veľké vtlačenie integruje odozvu povrchu a podkladového materiálu, takže výsledok môže byť ovplyvnený základným tepelným spracovaním. To nie je dokladom, že povrch nebol ošetrený.

Objemová tvrdosť zostáva dôležitá, keď výkres vyžaduje stav materiálu pred alebo po guľôčkovaní. Použite predpísanú mierku, umiestnenie, hrúbku a prípravu povrchu. Nepresúvajte test na zónu hrubého spracovania len preto, aby bol citlivý na guľôčkovanie.

Ako sa pripravuje profil hĺbky mikrotvrdosti?

Rozrežte výrobok alebo technicky schválený reprezentatívny kupón na definovanom mieste a orientácii. Namontujte a pripravte prierez so zachovaním skutočnej hrany a vyhnite sa nadmernému zaobleniu, zahrievaniu, rozmazaniu alebo tvárneniu za studena vyvolanému prípravou. Po príprave identifikujte pôvodne guľôčkovaný povrch.

Umiestnite vtlačky v zdokumentovaných hĺbkach pozdĺž jedného alebo viacerých priečnych čiar. Zvolená sila musí pri rozlíšení gradientu vytvárať merateľné a platné vtlačky. Vtlačky musia spĺňať pravidlá rozstupov a vzdialenosti od hrany riadiacej metódy a zostať v rámci zamýšľanej zložky.

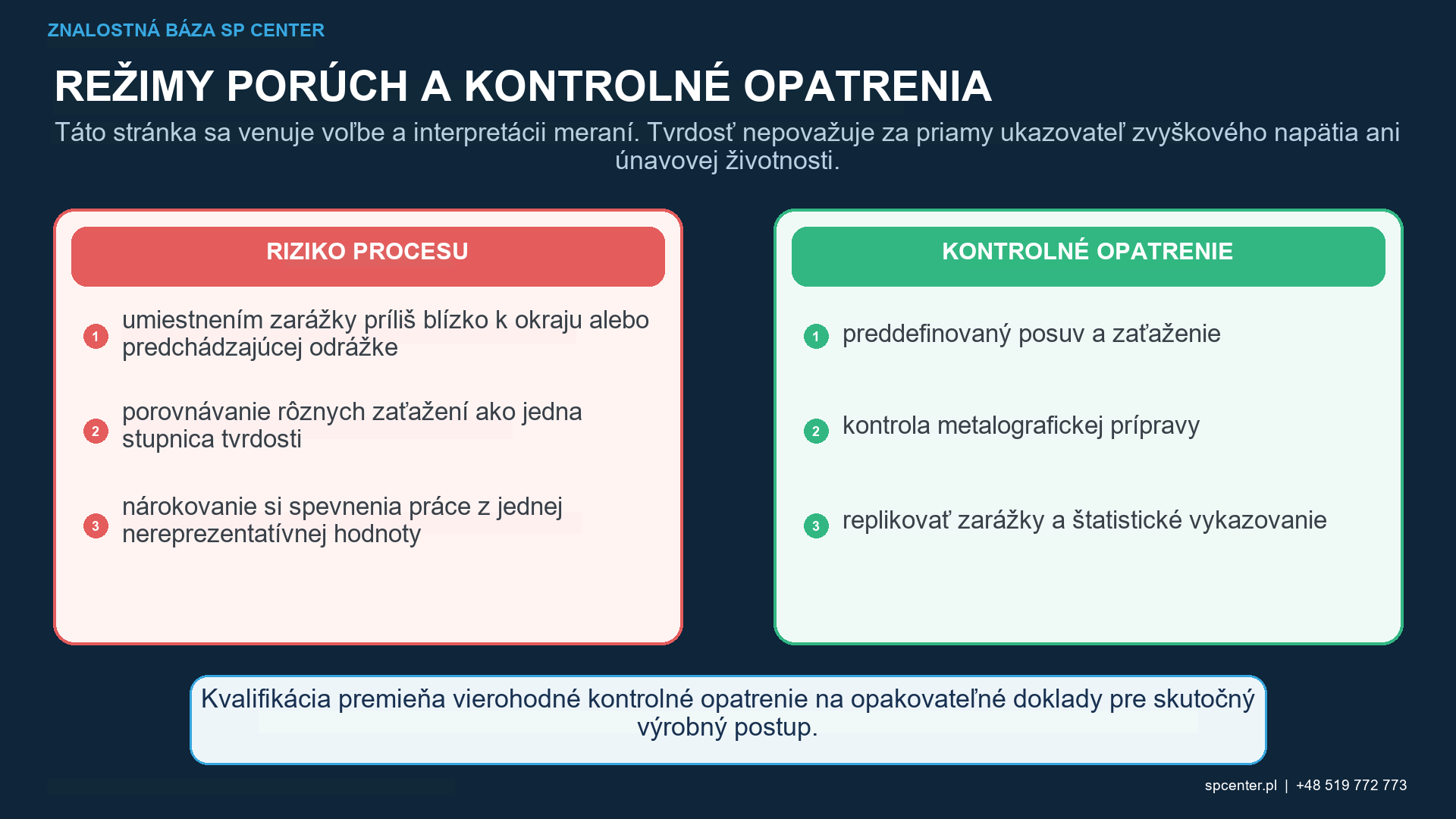

Obrázok 2. Vtlačovacia telieska, sila, zotrvanie, referenčný bod povrchu, rozstup, vzdialenosť od hrany, príprava a smer traverzu musia zostať počas porovnávania nemenné.

Ktoré detaily merania musia byť kontrolované?

Meraná premenná	Čo sa musí nahlásiť	Riziko, ak sa vynechá
Metóda a vtlačovacie teliesko	Vickersova, Knoopova, Rockwellova alebo inštrumentovaná metóda a úplná revízia štandardu	Hodnoty z rôznych mierok sa považujú za priamo ekvivalentné
Skúšobná sila a zotrvanie	Protokol aplikovanej sily, zotrvania a zaťaženia	Vplyv veľkosti vtlačku alebo závislosť od zaťaženia je skrytá
Príprava	Orientácia rezu, montáž, postup brúsenia a leštenia, zachovanie hrany a konečná kvalita povrchu	Zaoblenie alebo deformácia prípravy posúva alebo mení sklon
Poloha	Vzdialenosť od pôvodného povrchu, smer posunu, prvok a súradnica referencia	Profily sú posunuté alebo prevzaté z neekvivalentných zón
Rozstup a geometria	Odstup vtlačkov, vzdialenosť od okraja, uhlopriečka alebo hĺbka a pravidlá platnosti	Susedné plastické zóny alebo voľná hrana ovplyvňujú výsledok
Vzorkovanie a neistota	Počet priechodov, vtlačkov na hĺbku, rozptyl, kalibrácia a neistota	Jeden priaznivý vtlačok sa uvádza ako odozva komponentu

Tabuľka 2. Číslo tvrdosti bez metódy, sily, umiestnenia a neistoty nie je reprodukovateľný profil.

Ako by sa mal interpretovať prvý bod blízko povrchu?

Bod najbližšie k okraju je tiež najzraniteľnejší voči zaobleniu, strate materiálu, drsnosti, zle definovanej súradnici povrchu a vplyvu voľnej hrany. Menší vtlačok môže zlepšiť priestorové rozlíšenie, ale môže zvýšiť citlivosť na geometriu hrotu, optické rozlíšenie a individuálne mikroštrukturálne prvky.

Vopred definujte minimálnu platnú vzdialenosť a spôsob stanovenia súradnice povrchu. Neextrapolujte jednu vysokú hodnotu na nulovú hĺbku ani nezavrhujte nízku hodnotu len preto, že je v rozpore s očakávaným mechanizmom.

Aký je rozdiel medzi Vickersovým, Knoopovým a prístrojovým vtlačením?

Vickers používa diamantovú pyramídu so štvorcovým základom a udáva tvrdosť z nameraných uhlopriečok. Knoop vytvára predĺžený plytší vtlačok, ktorý môže byť užitočný tam, kde je dostupná vrstva alebo rozostup obmedzený. Vhodná voľba závisí od celej metódy, sily, materiálu a geometrie.

Prístrojové vtlačenie odvodzuje tvrdosť a ďalšie parametre zo sily a hĺbky prieniku. ISO 14577-1:2026 poznamenáva, že vnútorné napätie, hromadenie, prepadnutie a iné odchýlky od ideálneho správania pridávajú neistotu. Výsledky sa nesmú považovať za automaticky zameniteľné s optickými hodnotami HV alebo HK.

Môže tvrdosť kvantifikovať tvárnenie za studena?

Gradient tvrdosti môže podporiť doklady o povrchovom spevnení, ale je ovplyvnený mikroštruktúrou, predchádzajúcou úpravou, veľkosťou vtlačku a zvyškovým napätím. Nekvantifikuje jednoznačne plastickú deformáciu ani rozšírenie píku XRD. Definujte zamýšľanú koreláciu na skutočnom materiáli a metóde.

Podobne konštantný profil tvrdosti nedokazuje absenciu zvyškového tlakového napätia. Použite každé meranie pre veličinu, ktorú dokáže platne vyjadriť.

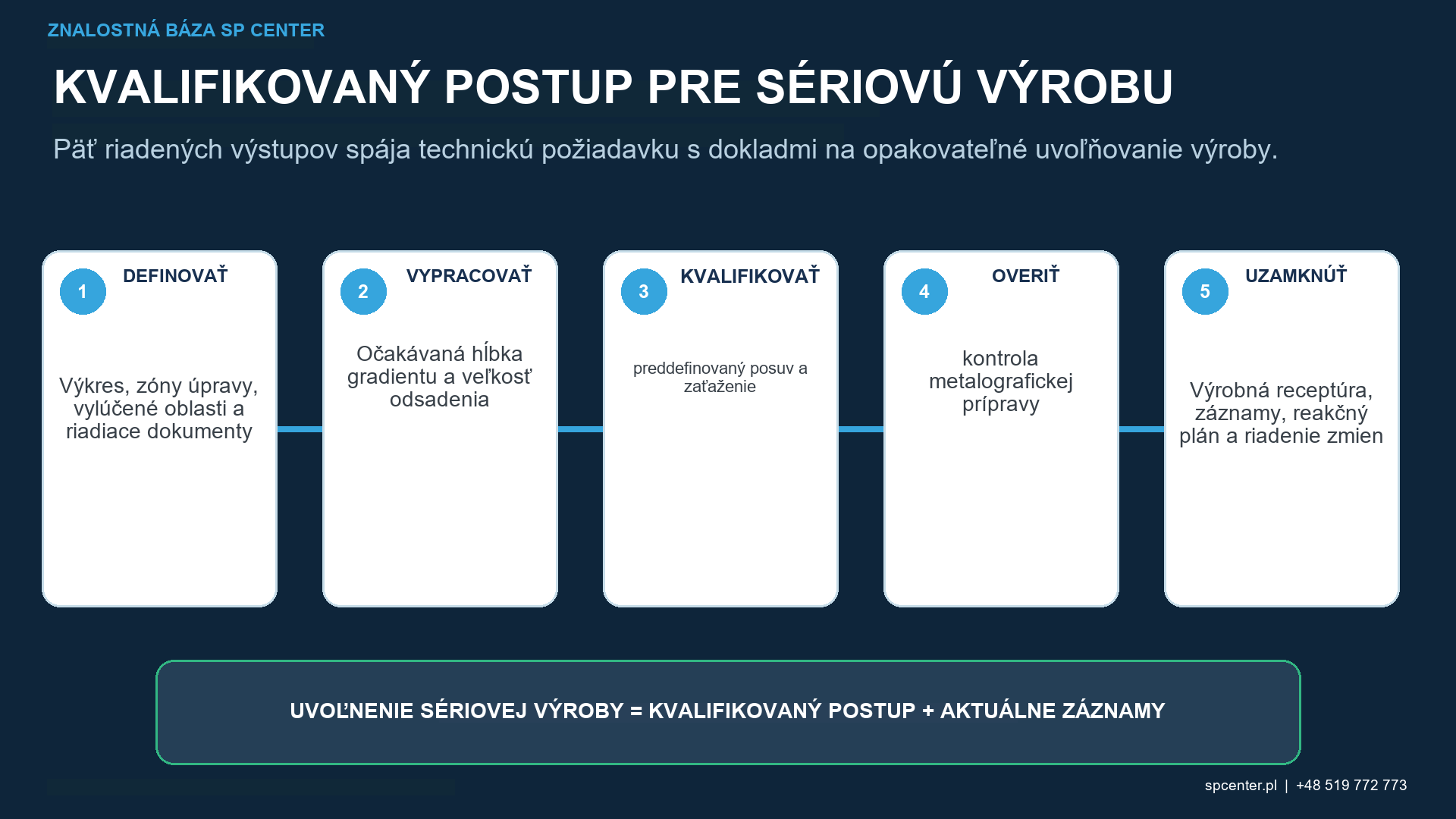

Obrázok 3. Tvrdosť dopĺňa doklady o intenzite, pokrytí, drsnosti a zvyškovom napätí, ale nemôže ich nahradiť.

Ako by sa mali skúmať neočakávané výsledky?

Pozorovanie	Možné vysvetlenie	Požadovaná kontrola pred záverom
Žiadna zmena objemovej tvrdosti	Vrstva ovplyvnená guľôčkovaním je plytká v porovnaní s objemom makroindentácie	Ak sa jedná o gradient, použite metódu zarovnaného prierezu
Vysoká hodnota pri prvom vtlačku	Skutočné spevnenie, efekt hrany, chyba referencie drsnosti alebo deformácia prípravy	Zopakujte platné prierezy, skontrolujte vtlačok a overte referenciu povrchu
Veľký rozptyl v blízkosti povrchu	Textúra, heterogénna mikroštruktúra, vtlačok príliš veľký alebo príliš blízko hrany	Skontrolujte prípravu, silu, rozostup, zložky a schopnosť merania
Rôzne HV pri rôznej sile	Efekt veľkosti vtlačku, mikroštruktúra alebo optická neistota	Nezlučujte sily; Nahlásiť a porovnať podobné výsledky
Vyššia tvrdosť, ale slabá únava	Drsnosť, poškodenie, inklúzie, relaxácia zvyškového napätia alebo nesprávny mechanizmus zlyhania	Skontrolujte fraktografiu, povrch a doklady o zvyškovom napätí
Profil sa líši od overovacieho kupónu	Materiál, geometria, expozícia, rez alebo príprava nie sú reprezentatívne	Znovu potvrdiť ekvivalenciu a sledovateľnosť k spracovanému dielu

Tabuľka 3. Pred vyvodením záveru o procese sa skontroluje systém merania a príprava vzorky.

Ako sú výsledky tvrdosti prepojené s postupom guľôčkovania?

Zaznamenajte diel a šaržu, materiál a tepelné spracovanie, presné miesto merania, stroj, médium, Almenovu intenzitu, pokrytie, upínací prvok, masky, expozíciu, postupnosť procesu a čas do rezania, ak je to relevantné. Svedok je užitočný iba vtedy, keď jeho materiál, orientácia, povrch a expozícia predstavujú tvrdenie.

Pri hodnotení zmeny použite porovnateľné neošetrené a guľôčkované materiály a zhodnú prípravu, indentor, zaťaženie a plán merania profilu. Uvádzajte jednotlivé hodnoty a rozptyl, nie iba vyhladenú krivku.

Často kladené otázky

Zvyšuje guľôčkovanie vždy tvrdosť?

Nie. Môže dôjsť k reakcii spevnenia v blízkosti povrchu, ale jej rozsah závisí od materiálu, počiatočného stavu a procesu. Objemová tvrdosť môže zostať efektívne nezmenená, pretože sa odoberá väčší objem.

Dokáže tvrdosť podľa Rockwella merať vrstvu ovplyvnenú guľôčkovaním?

Zvyčajne nie, keď je dotknutá vrstva plytká vzhľadom na vtlačenie. Spoločnosť Rockwell dokáže stále overiť tvrdosť po tepelnom spracovaní v objeme, ak je špecifikovaná na vhodnom mieste.

Má sa mikrotvrdosť merať priamo na guľôčkovanom povrchu?

Drsný, zakrivený alebo jamkovitý povrch môže spôsobiť, že optické meranie vtlačenia nie je spoľahlivé. Starostlivo pripravený prierez je často vhodnejší pre hĺbkový profil, v závislosti od riadiacej metódy.

Je Vickers alebo Knoop lepší v blízkosti povrchu?

Ani jeden nie je univerzálne lepší. Vhodnosť určuje geometria vtlačovacieho zariadenia, sila, hĺbka vrstvy, mikroštruktúra, vzdialenosť od okraja a neistota merania. Zvolená metóda musí byť kvalifikovaná pre zamýšľané rozlíšenie.

Dá sa tvrdosť previesť medzi HV, HK a HRC?

Prevody sú približné a závisia od materiálu a môžu byť obzvlášť zavádzajúce pri gradientoch, vrstvách tvárnených za studena a meraniach s nízkou silou. Uveďte nameranú mierku a podmienky.

Dokazuje mikrotvrdosť tlakové zvyškové napätie?

Nie. Tvrdosť a zvyškové napätie sú rôzne veličiny. Zvyškové napätie môže tiež ovplyvniť odozvu vtlačenia, preto interpretujte tvrdosť samostatným validovaným meraním napätia, keď je to potrebné.

Koľko priečnych cyklov je potrebných?

Plán by mal odrážať variabilitu mikroštruktúry, zóny dielov, očakávaný gradient, deštruktívny odber vzoriek a požadovanú neistotu. Jedno univerzálne číslo nie je obhájiteľné.

Musí sa tvrdosť kontrolovať v každej dávke guľôčkovania?

Iba ak to vyžaduje výkres, špecifikácia, kontrolný plán alebo požiadavka zákazníka. Kontroly intenzity, pokrytia a média automaticky nevytvárajú sériovú požiadavku na tvrdosť.

Kľúčové poznatky

Objemová tvrdosť overuje odlišný objem materiálu od mikrotvrdosti.
Gradient blízko povrchu zvyčajne vyžaduje riadený prierezový prechod.
Musia sa uviesť metóda, sila, zotrvanie, rozostup, vzdialenosť od okraja a príprava.
Prvý vtlačok susediaci s povrchom nesie najväčšie riziko merania.
Tvrdosť, zvyškové napätie, tvárnenie za studena a únava sú súvisiace, ale odlišné veličiny.
Použite iba sériovú požiadavku na tvrdosť, ktorú skutočne uvádzajú kontrolované dokumenty.
