Hårdhet och mikrohårdhet efter kulpening: vad bör mätas?

Välj bulkhårdhet eller en mikrohårdhetsprofil, kontrollera tvärsnittsberedning, kraft, avstånd och osäkerhet, och undvik att förväxla hårdhet med restspänning.

Bulkhårdhet och mikrohårdhet besvarar olika frågor efter kulpening. Rockwell eller en annan makrohårdhetsmetod kan verifiera basmaterialet eller värmebehandlingstillståndet, men dess intryckning mäter vanligtvis mycket djupare än det kulpenade ytskiktet. En Vickers- eller Knoop-mikrointryckningstravers på ett förberett tvärsnitt kan kartlägga en gradient nära ytan när intryckningsstorleken, kraften, avståndet, kantavståndet och beredningen är lämpliga. Ingen av metoderna mäter direkt tryckrestspänning eller utmattningsprestanda.

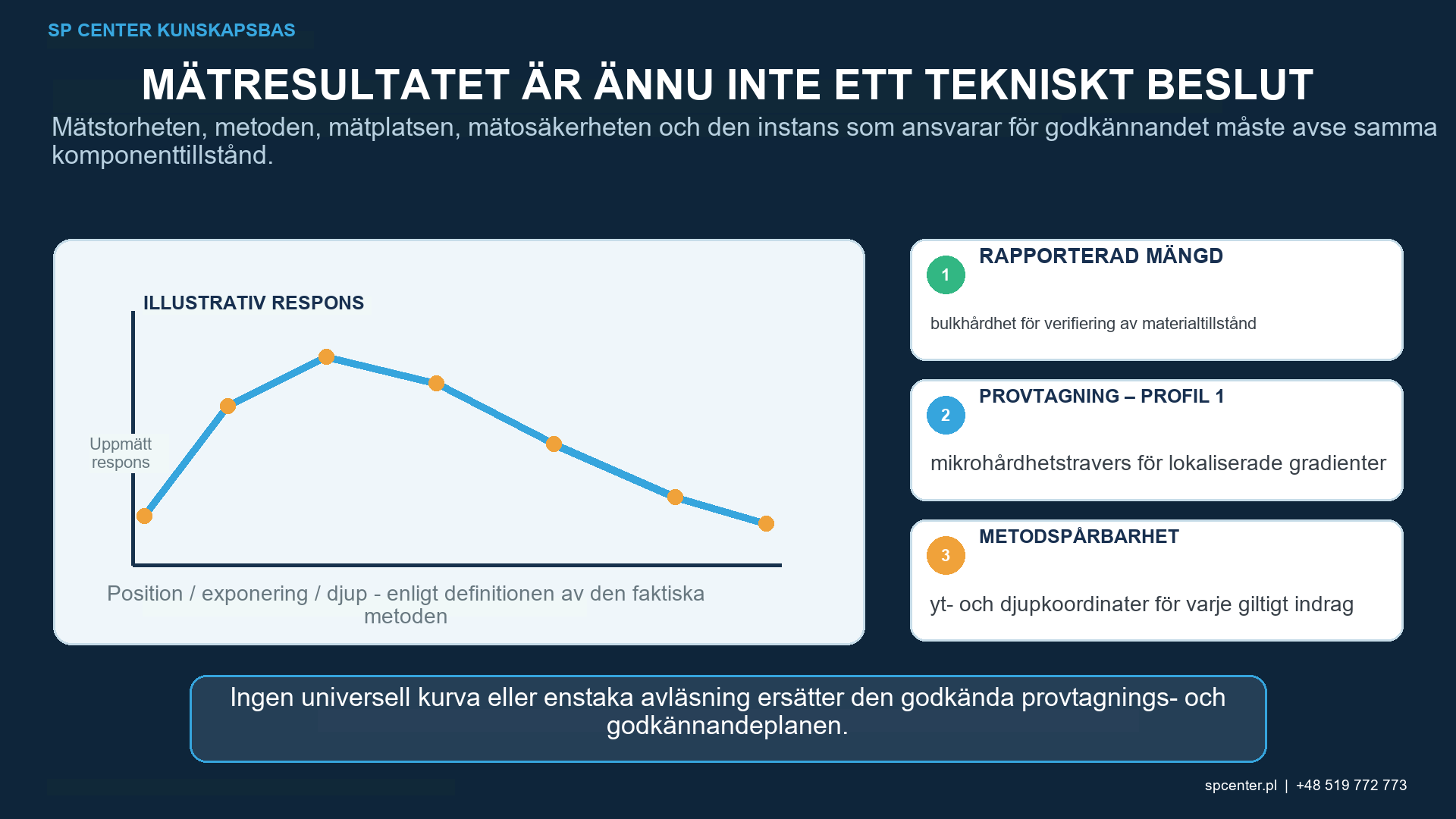

Figur 1. Bulkhårdhet beskriver en större materialvolym; en tvärsnittsmikrointryckningstravers kan lösa en gradient nära ytan när dess skala och beredning är lämpliga.

Vad ska hårdhetsmätningen bevisa?

Teknisk fråga	Lämpliga underlag	Huvudbegränsning
Uppfyllde grundvärmebehandlingen sina krav?	Godkänd bulkhårdhetsmetod på ritningsdefinierade platser	Ger i genomsnitt en mycket större volym än det kulpenade lagret
Finns det en hårdhetsgradient nära ytan?	Vickers- eller Knoop-tvärsnittstravers med vald kraft och avstånd	Förberedelse, intryckningsstorlek och kanteffekter kan dominera nära ytan
Ändrade kulpeningen en fas eller beståndsdel?	Mikroindentation eller instrumenterad indentation riktad mot ett dokumenterat mikrostrukturellt område	En enskild intryckning kan inte representera heterogent material
Är komponentens restspänningsprofil acceptabel?	XRD eller annan validerad restspänningsmetod när den används	Hårdhet är inte en restspänningsmätning
Kommer utmattningsprestanda att förbättras?	Representativ utmattnings- eller komponentvalidering när den används	Hårdhet ensamt förutsäger inte sprickinitiering eller livslängd

Tabell 1. Metodval börjar med det tekniska påståendet, inte med vilken testare som är tillgänglig.

Varför kan bulkhårdheten förbli oförändrad?

Kulpening påverkar plastiskt ett ytskikt vars djup är litet i förhållande till många makrohårdhetsintryck. Ett stort intryck väger samman responsen från ytan och det underliggande materialet, så resultatet kan domineras av grundmaterialets värmebehandling. Det är inte belägg för att ytan är obehandlad.

Bulkhårdhet är fortfarande viktig när ritningen kräver ett materialtillstånd före eller efter kulpening. Använd den föreskrivna skalan, platsen, tjockleken och ytbehandlingen. Flytta inte testet till en grovbehandlingszon bara för att göra den känslig för kulpening.

Hur framställs en mikrohårdhetsdjupprofil?

Skär artikeln eller en tekniskt godkänd representativ kupong på den definierade platsen och orienteringen. Montera och förbered tvärsnittet samtidigt som den sanna kanten bibehålls och överdriven avrundning, uppvärmning, smetning eller förberedelseinducerad kallbearbetning undviks. Identifiera den ursprungliga kulpenade ytan efter förberedelse.

Placera intrycken på dokumenterade djup längs en eller flera mätlinjer. Den valda provkraften ska ge mätbara och giltiga intryck med tillräcklig upplösning av gradienten. Intrycken ska uppfylla den styrande metodens krav på inbördes avstånd och kantavstånd samt ligga inom avsedd fas eller beståndsdel.

Figur 2. Intryckare, kraft, uppehåll, ytreferens, avstånd, kantavstånd, preparering och traversriktning måste förbli fasta över jämförelsen.

Vilka mätdetaljer måste kontrolleras?

Mätvariabel	Vad som måste rapporteras	Risk om utelämnas
Metod och indenter	Vickers, Knoop, Rockwell eller instrumenterad metod och fullständig standardrevision	Värden från olika skalor behandlas som direkt ekvivalenta
Testkraft och uppehåll	Protokoll för applicerad kraft, uppehåll och belastning	Effekten av intryckets storlek eller provkraftens inverkan döljs
Förberedelse	Sektionsorientering, montering, slipnings- och poleringsväg, kantbevarande och slutlig ytkvalitet	Avrundning eller förberedelsedeformation flyttar eller ändrar lutningen
Plats	Avstånd från ursprungsytan, traversriktning, funktion och koordinat referens	Profiler förskjuts eller tas från icke-ekvivalenta zoner
Avstånd och geometri	Indragsseparation, kantavstånd, diagonal eller djup och giltighetsregler	Angränsande plastiska zoner eller fri kant påverkar resultatet
Provtagning och osäkerhet	Antal traverser, indrag per djup, spridning, kalibrering och osäkerhet	En gynnsam indrag rapporteras som komponentrespons

Tabell 2. Ett hårdhetstal utan metod, kraft, plats och osäkerhet är inte en reproducerbar profil.

Hur ska den första punkten nära ytan tolkas?

Punkten närmast kanten är också den mest sårbara för avrundning, förlorat material, ytråhet, en dåligt definierad ytkoordinat och inflytande från fria kanter. En mindre intryckning kan förbättra den rumsliga upplösningen men kan öka känsligheten för spetsgeometri, optisk upplösning och individuella mikrostrukturella egenskaper.

Fördefiniera det minsta giltiga avståndet och hur ytkoordinaten fastställs. Extrapolera inte ett enda högt värde till nolldjup eller kassera ett lågt värde bara för att det strider mot den förväntade mekanismen.

Vad är skillnaden mellan Vickers-, Knoop- och instrumenterad intryckning?

Vickers använder en kvadratbaserad diamantpyramid och rapporterar hårdhet från uppmätta diagonaler. Knoop producerar en långsträckt, grundare intryckning som kan vara användbar där det tillgängliga lagret eller avståndet är begränsat. Det lämpliga valet beror på hela metoden, kraften, materialet och geometrin.

Instrumenterad intryckning härleder hårdhet och andra parametrar från kraft och penetrationsdjup. ISO 14577-1:2026 noterar att intern spänning, upphopning, insjunkning och andra avvikelser från idealt beteende ökar osäkerheten. Resultaten får inte behandlas som automatiskt utbytbara med optiska HV- eller HK-värden.

Kan hårdhet kvantifiera kallbearbetning?

En hårdhetsgradient kan stödja underlag på ytnära deformationshärdning, men den påverkas av mikrostruktur, tidigare behandling, intryckningsstorlek och restspänning. Den kvantifierar inte unikt plastisk töjning eller XRD-toppbreddning. Definiera den avsedda korrelationen på det faktiska materialet och metoden.

På liknande sätt bevisar inte en konstant hårdhetsprofil frånvaron av tryckrestspänning. Använd varje mätning för den kvantitet den giltigt kan adressera.

Figur 3. Hårdhet kompletterar underlag på intensitet, täckningsgrad, grovhet och restspänning men kan inte ersätta någon av dem.

Hur ska oväntade resultat undersökas?

Observation	Möjlig förklaring	Obligatorisk kontroll före slutsats
Ingen förändring i bulkhårdhet	Det kulpenade lagret är grunt i förhållande till makroindentationsvolymen	Använd en motiverad tvärsnittsmetod om en gradient är aktuell
Högt värde vid första intrycket	Sann deformationshärdning, kanteffekt, referensfel för grovhet eller prepareringsdeformation	Upprepa giltiga traverser, inspektera intrycket och verifiera ytreferensen
Stor spridning nära ytan	Textur, heterogen mikrostruktur, intrycket är för stort eller för nära kanten	Granska preparering, kraft, avstånd, beståndsdel och mätförmåga
Olika högspänningsvärden vid olika krafter	Intryckningsstorlekseffekt, mikrostruktur eller optisk osäkerhet	Sammanfoga inte krafter; Rapportera och jämför jämförelse mellan olika prover
Högre hårdhet men dålig utmattning	Ytråhet, skador, inneslutningar, restspänningsrelaxation eller felaktig felmekanism	Granska fraktografi, yt- och restspänningsbevis
Profilen skiljer sig från provkupongen	Material, geometri, exponering, sektion eller preparering är inte representativ	Bekräfta likvärdighet och spårbarhet till den bearbetade delen

Tabell 3. Mätsystemet och provprepareringen kontrolleras innan en processslutsats dras.

Hur är hårdhetsresultaten kopplade till kulpeningsprocessen?

Registrera del och parti, material och värmebehandling, exakt mätplats, maskin, kulpeningsmedium, Almenintensitet, täckningsgrad, fixtur, masker, exponering, processsekvens och tid till sektionering där det är relevant. Ett vittne är endast användbart när dess material, orientering, yta och exponering representerar påståendet.

För förändringsstudier, använd matchande obehandlat och kulpenat material och samma förberedelse, indenterings-, kraft- och traverseringsplan. Rapportera individuella värden och spridning snarare än bara en utjämnad kurva.

Vanliga frågor

Ökar kulpening alltid hårdheten?

Nej. En ytnära deformationshärdningsreaktion kan uppstå, men dess storlek beror på material, initialt tillstånd och process. Bulkhårdheten kan förbli effektivt oförändrad eftersom den provar en större volym.

Kan Rockwell-hårdhet mäta det kulpenade lagret?

Vanligtvis inte när det påverkade ytskiktet är grunt i förhållande till indenteringen. Rockwell kan fortfarande verifiera hårdhet vid värmebehandling i bulk när den specificeras på en lämplig plats.

Bör mikrohårdhet mätas direkt på den kulpenade ytan?

En grov, böjd eller gropig yta kan göra optisk indentationsmätning otillförlitlig. Ett noggrant förberett tvärsnitt är ofta mer lämpligt för en djupprofil, beroende på den styrande metoden.

Är Vickers eller Knoop bättre nära ytan?

Ingendera är universellt bättre. Indentergeometri, kraft, lagerdjup, mikrostruktur, kantavstånd och mätosäkerhet avgör lämpligheten. Den valda metoden måste vara kvalificerad för den avsedda upplösningen.

Kan hårdhet konverteras mellan HV, HK och HRC?

Omvandlingar är ungefärliga och materialberoende och kan vara särskilt missvisande för gradienter, kallbearbetade lager och mätningar med låg kraft. Rapportera den uppmätta skalan och förhållandena.

Bevisar mikrohårdhet tryckrestspänning?

Nej. Hårdhet och restspänning är olika storheter. Restspänning kan också påverka intryckningsresponsen, så tolka hårdheten med en separat validerad spänningsmätning vid behov.

Hur många traverser krävs?

Planen bör återspegla mikrostrukturell variation, delzoner, förväntad gradient, destruktiv provtagning och erforderlig osäkerhet. Ett universellt tal är inte försvarbart.

Måste hårdhet kontrolleras i varje kulpeningssats?

Endast när ritningen, specifikationen, kontrollplanen eller kundkravet åberopar det. Intensitet, täckningsgrad och mediekontroller skapar inte automatiskt ett seriellt hårdhetskrav.

Viktiga slutsatser

Bulkhårdhet verifierar en annan materialvolym än mikrohårdhet.
En gradient nära ytan behöver normalt en kontrollerad tvärsnittsförflyttning.
Metod, kraft, uppehåll, avstånd, kantavstånd och förberedelse måste rapporteras.
Den första ytangränsande indragningen medför den största mätrisken.
Hårdhet, restspänning, kallbearbetning och utmattning är relaterade men distinkta storheter.
Använd endast det seriehårdhetskrav som faktiskt åberopas av kontrollerade dokument.
