Hodnotu povrchu, maximálnu kompresiu, hĺbku a prechod nulou odčítajte až po potvrdení konvencie znamienok, umiestnenia, smeru, odstránenia vrstvy, korekcie a neistoty.

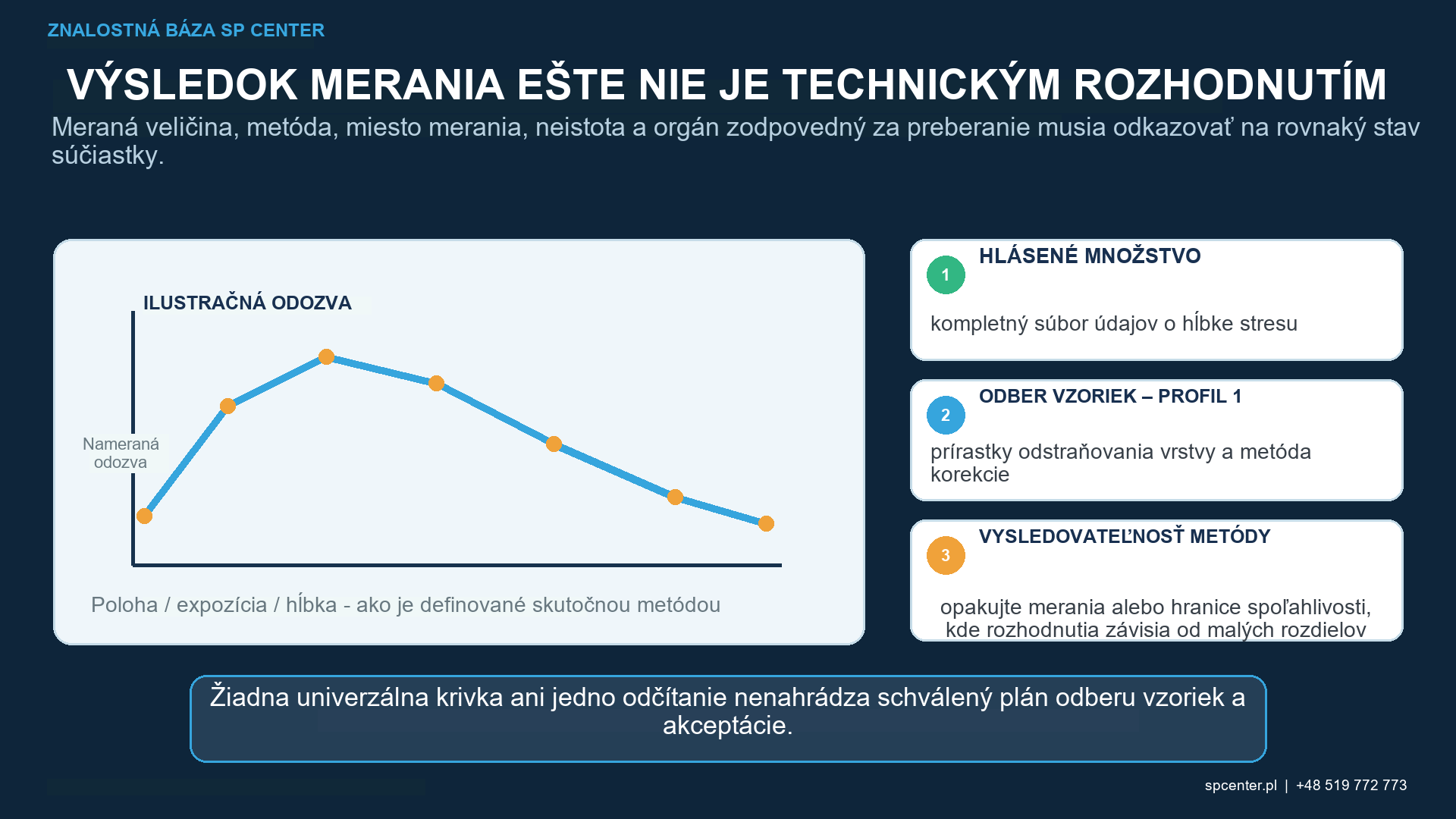

Profil hĺbky zvyškového napätia po guľôčkovaní zobrazuje definovanú zložku napätia oproti nameranej vzdialenosti pod ošetrovaným povrchom. Môže opísať povrchové napätie, maximálnu hodnotu kompresie, jeho hĺbku a návrat k nule alebo vyrovnávacej oblasti. Žiadnu z týchto vlastností nemožno spoľahlivo odvodiť len z Almenovej intenzity a žiadna nemá význam bez smeru a metódy merania.
Ktoré vlastnosti by sa mali odčítať z krivky?
| Prvok krivky | Význam | Interpretačný limit |
|---|---|---|
| Hodnota povrchu | Napätie reprezentované prvým meraním na ošetrovanom povrchu alebo v jeho blízkosti | Objem vzorky XRD je konečný; Nie je to matematický bod v nulovej hĺbke |
| Maximálne tlakové napätie | Uvádzaná hodnota s najväčšou veľkosťou tlakového napätia podľa stanovenej znamienkovej konvencie | Jeden extrémny bod môže byť šum a vyžaduje si kontrolu neistoty |
| Hĺbka maximálnej kompresie | Súradnica hĺbky tohto maxima | Závisí od prírastkov vrstvy, pôvodu a rozlíšenia krivky |
| Prechod nulou | Definovaná hĺbka, kde profil dosiahne zvolenú nulovú alebo referenčnú podmienku | Musí byť špecifikované interpolačné a vyrovnávacie napätie |
| Hĺbka kompresie | Rozsah hĺbky považovaný za tlakový podľa prijatej definície | Nie je to univerzálne synonymum pre celkovú ovplyvnenú hĺbku |
| Hlbšie vyvažovanie oblasť | Ťahové alebo menej tlakové napätie sa môže zdať spĺňajúce rovnováhu | Môže ležať mimo meraného rozsahu a závisí od geometrie |
Tabuľka 1. Každý prvok krivky potrebuje explicitnú definíciu, aby sa stal akceptačnou veličinou.
Kompresia sa často zobrazuje ako záporná, ale nie univerzálne. Konvencia obráteného znamienka môže spôsobiť, že dva identické fyzické profily budú vyzerať opačne. Správa by mala pred akýmkoľvek technickým porovnaním označiť jednotky napätia, jednotky hĺbky, pôvod povrchu a znamienko.
Bod s najväčšou veľkosťou tlakového napätia nie je automaticky najdôležitejším miestom z hľadiska konštrukcie. Výkres alebo kvalifikácia môžu riadiť napätie na povrchu, minimálnu hodnotu tlakového napätia v určenej hĺbke, hĺbku tlakovej oblasti, celý profil alebo inú definovanú veličinu.
Prečo sa maximum môže vyskytnúť pod povrchom?
Guľôčkovanie vytvára plasticko-elastickú interakciu, ktorej profil závisí od stavu materiálu, média, podmienok nárazu, pokrytia a geometrie. Podpovrchové maximum je bežné v mnohých aplikáciách, ale jeho poloha a veľkosť nie sú univerzálne. Drsnosť povrchu, predchádzajúce obrábanie, fázový stav a lokálne obmedzenie tiež ovplyvňujú hlásený výsledok.
Mechanizmus nečítajte iba z tvaru krivky. Zmenený prvý bod môže odrážať skutočný proces, prípravu povrchu, konečnú penetráciu röntgenového žiarenia, textúru alebo kvalitu merania.
Ktoré detaily merania riadia profil?
| Vstup merania | Prečo je to dôležité | Vyžadovaný záznam |
|---|---|---|
| Umiestnenie komponentu | Zaoblenie, hrana, otvor a otvorený povrch môžu mať rôzne profily | Odkaz na výkres, súradnice a veľkosť bodu |
| Smer napätia | Pozdĺžne, priečne a iné azimuty nemusia byť rovnaké | Smer, orientácia a hlásená zložka |
| Žiarenie a difrakčná rovina | Materiál, fáza a difrakčný pík ovplyvňujú výpočet | Žiarenie, hkl, metóda a röntgenové elastické konštanty |
| Odstránenie vrstvy | Skutočná hĺbka odstránenia definuje každý bod podpovrchu | Metóda odstránenia, merané prírastky a konečná hĺbka |
| Korekcia relaxácie napätia | Odstránenie materiálu môže prerozdeliť zostávajúce napätie | Metóda korekcie, geometrické predpoklady a nekorigované údaje |
| Ukazovatele neistoty a kvality | Textúra, veľkosť zŕn, kvalita píku a zarovnanie môžu obmedziť spoľahlivosť | Kvalita prispôsobenia, neistota, opakovania a overenie prístroja |
Tabuľka 2. Hodnota napätia bez jej smeru, difrakcie a záznamu o príprave je neúplná.
XRD meria mriežkové napätie v definovanom kryštalografickom a geometrickom usporiadaní a prevádza ho na napätie pomocou vhodných elastických konštánt a predpokladov. Materiál, fáza, textúra, štatistika zŕn a kvalita píku môžu ovplyvniť vhodnosť. ASTM E2860 má špecifický rozsah pre ložiskové ocele a nesmie sa prezentovať ako univerzálna metóda pre každú zliatinu.
Ako sa určuje hĺbka?
Postupné merania podpovrchových vrstiev si zvyčajne vyžadujú kontrolované odstránenie vrstvy. Správa by mala použiť skutočnú nameranú hĺbku odstránenia, a nie iba nominálny krok leštenia. Mechanické odstránenie môže zaviesť napätie, preto sa vo všeobecnosti volí vhodná metóda s nízkym narušením podľa riadiaceho postupu.
Odstránenie materiálu môže uvoľniť a prerozdeliť napätie zostávajúce vo vzorke. Ak je potrebná korekcia, uveďte predpoklady metódy a geometrie a ponechajte nekorigované hodnoty. Korigovaná krivka z tenkej súčiastky by sa nemala len tak porovnávať s nekorigovanou krivkou z masívneho vzorku.

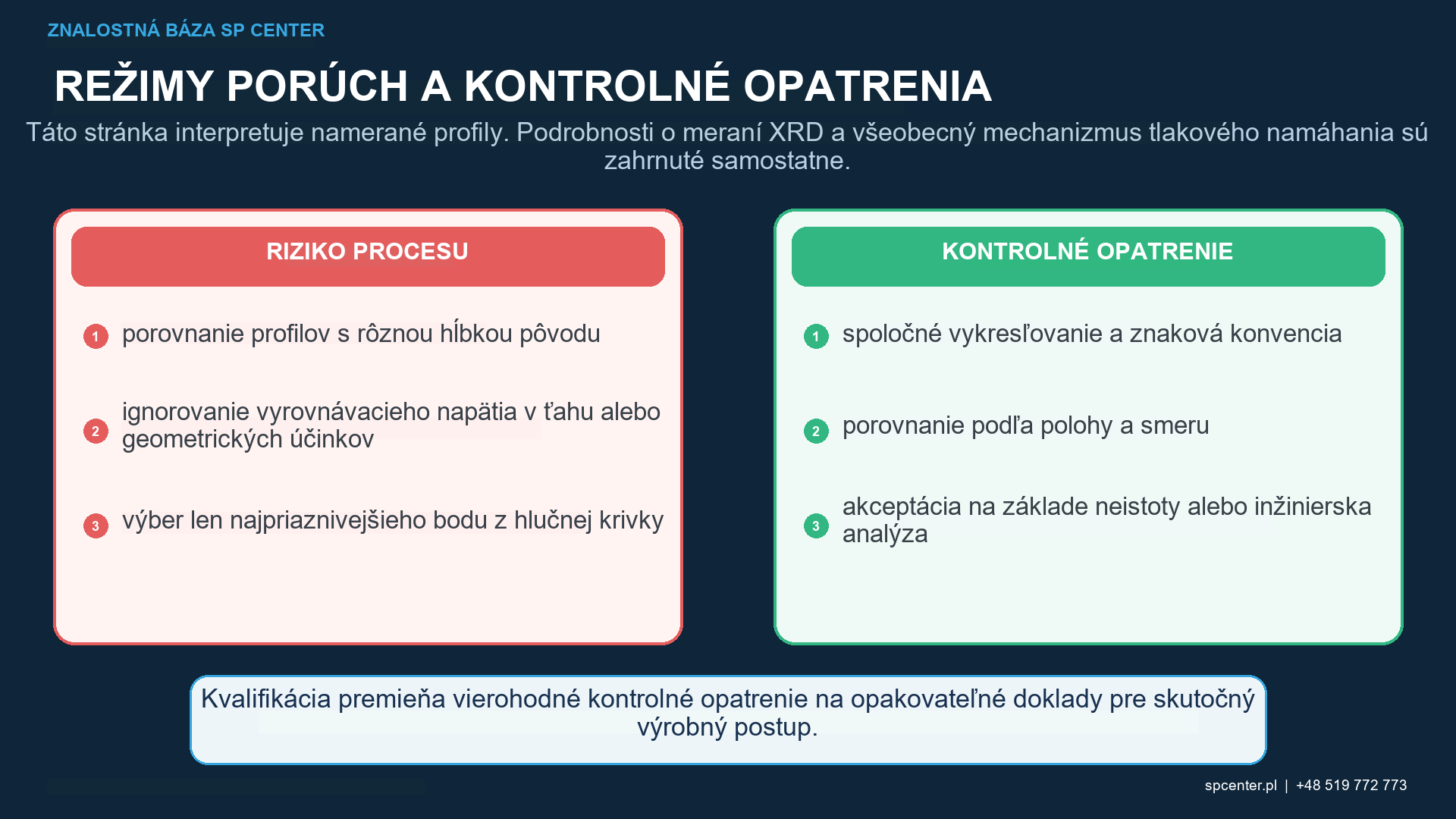

Ako by sa mali porovnávať dva profily?
| Porovnávacia otázka | Platný prístup | Neplatná skratka |
|---|---|---|
| Zmenil proces meraný parameter povrchu? | Porovnajte zhodné polohy a smery s neistotou | Porovnajte iba najpriaznivejší bod |
| Stala sa tlaková vrstva hlbšou? | Použite spoločný hĺbkový počiatok, prírastky, korekciu a definíciu nuly | Odčítajte hĺbku z grafov s rôznou mierkou |
| Je jeden profil lepší? | Použite skutočné charakteristiky akceptácie návrhu a kompromisy | Uprednostnite krivku s najväčším stlačením všade |
| Preukazuje krivka únavovú životnosť? | Korelujte s reprezentatívnymi dokladmi o únave, keď je to potrebné | Preveďte napätie priamo na univerzálny zisk životnosti |
| Dá sa výsledok preniesť? | Skontrolujte materiál, geometriu, proces a ekvivalenciu merania | Prenos z porovnávacej Almenovej intenzity |
Tabuľka 3. Spoločné osi sú nevyhnutné, ale nie postačujúce; musí sa zhodovať kompletný základ merania.
Porovnajte celé súbory údajov, nielen vybrané minimum. Zobrazte body, hĺbkové prírastky a neistotu alebo iné ukazovatele kvality, a nie iba vyhladenú čiaru. Keď sú rozdiely blízke možnosti merania, opakované merania a vopred definované rozhodovacie pravidlo sú obhájiteľnejšie ako vizuálne zoradenie kriviek.
Porovnávajte aj súčiastky v skutočne porovnateľnom stave. Tavba materiálu, tepelné spracovanie, vstupné obrábanie, stav povrchu, miesto merania, postup guľôčkovania a predchádzajúca tepelná alebo mechanická história môžu profil zmeniť.
Čo krivka nedokazuje?
- Nedokazuje pokrytie požadovanej zóny komponentu.
- Samotná krivka nerekonštruuje intenzitu ani stav pracovného média.
- Nestanovuje únavovú životnosť bez reprezentatívneho overenia.
- Nedokazuje, že iný smer, prvok alebo komponent má rovnaký stav napätia.
- Nepovoľuje extrapoláciu za nameranú hĺbku.
- Nenahrádza akceptáciu povrchu, rozmerov alebo poškodenia.

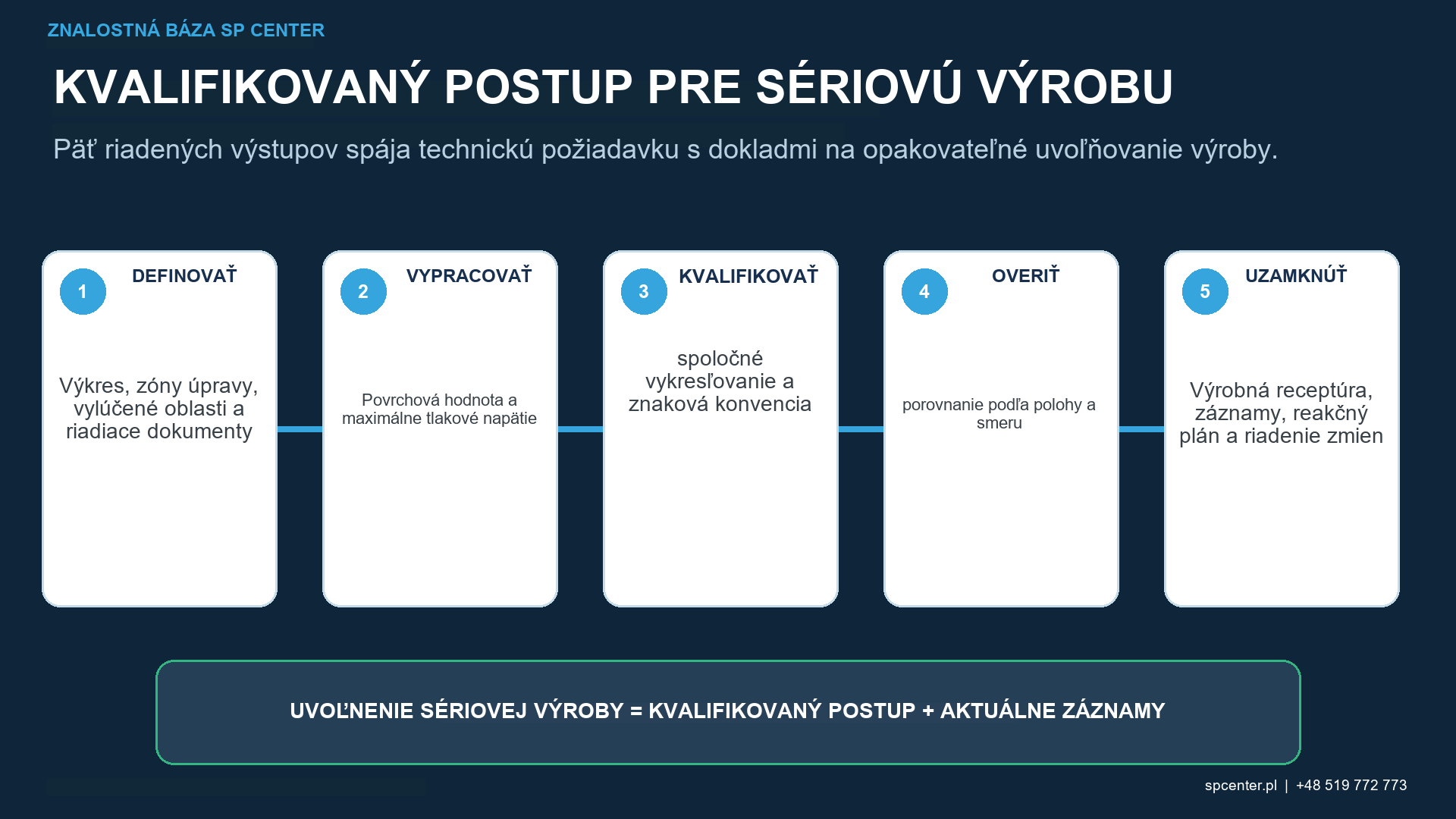

Čo by mala špecifikovať požiadavka na meranie?
Uveďte identifikáciu a revíziu súčiastky, materiál a tepelné spracovanie, stav guľôčkovania, miesta a smery merania, požadované zložky napätia, rozsah a prírastky hĺbky, metódu, žiarenie a difrakčnú rovinu, ak sú riadené, požiadavky na odstraňovanie vrstiev a korekcie, neistotu, opakovania, formát nespracovaných údajov a oprávnenie na akceptáciu.
Ak nie sú požiadavky na návrh jasné, pred meraním si zabezpečte riadené objasnenie. Výber smeru alebo definície nulového prechodu po zobrazení výsledkov vytvára skreslené rozhodnutie o prijatí.
Často kladené otázky
Čo ukazuje profil hĺbky zvyškového napätia?
Zobrazuje jednu alebo viac definovaných zložiek zvyškového napätia oproti nameranej hĺbke pod ošetrovaným povrchom pri stanovenej metóde merania, prípravy a korekcie.
Je kompresia vždy vynesená ako záporná hodnota?
Nie. Záporná kompresia je bežná, ale niektoré správy menia konvenciu. Pred porovnaním kriviek označte os a uveďte konvenciu znamienka.
Čo je maximálne tlakové napätie?
Ide o uvádzanú hodnotu s najväčšou veľkosťou tlakového napätia podľa stanovenej konvencie. Jej dôveryhodnosť závisí od rozlíšenia krivky, kvality bodov a neistoty, nie iba od číselného extrému.
Čo je hĺbka kompresie?
Ide o rozsah hĺbky klasifikovaný ako tlakový voči výslovne definovanej nulovej alebo referenčnej hodnote. Nemožno predpokladať, že vyjadruje všetky vlastnosti materiálu ovplyvnené guľôčkovaním.
Prečo sa materiál odoberá pre profil hĺbky?
Laboratórna difrakcia XRD odoberá vzorky hlavne z plytkého objemu blízko povrchu. Riadené odstraňovanie vrstiev odhaľuje po sebe idúce hĺbky, ale odstraňovanie môže uvoľniť napätie a môže vyžadovať korekciu.
Je možné priamo porovnať dva profily XRD?
Iba vtedy, keď sú materiál, umiestnenie, smer, pôvod hĺbky, žiarenie, difrakčná rovina, metódy odstraňovania vrstiev a korekcie, jednotky a neistota kompatibilné.
Predpovedá Almenova intenzita krivku zvyškového napätia?
Univerzálny prepočet neexistuje. Intenzita charakterizuje prúd média pri guľôčkovaní; profil v súčiastke určujú materiál, médium, expozícia, geometria a predchádzajúci stav.
Znamená hlbší tlakový profil vždy dlhšiu životnosť pri únave?
Nie. Prevádzkové zaťaženie, stav povrchu, gradienty napätia, defekty, geometria a relaxácia sú všetko dôležité. Tvrdenie o únave vyžaduje validáciu reprezentatívnu pre danú aplikáciu.
Kľúčové poznatky
- Pred odčítaním krivky uveďte konvenciu znamienok, jednotky a pôvod hĺbky.
- Oddeľte hodnotu povrchu, maximálne stlačenie, jeho hĺbku a definovaný prechod nulou.
- Zaznamenajte polohu, smer, difrakčnú metódu, elastické konštanty a odstránenie vrstvy.
- Zohľadnite neistotu merania a akúkoľvek korekciu relaxácie napätia.
- Porovnajte úplne porovnané súbory údajov, nie iba priaznivé body alebo vyhladené čiary.
- Profily zvyškového napätia nenahrádzajú pokrytie ani validáciu únavy.
