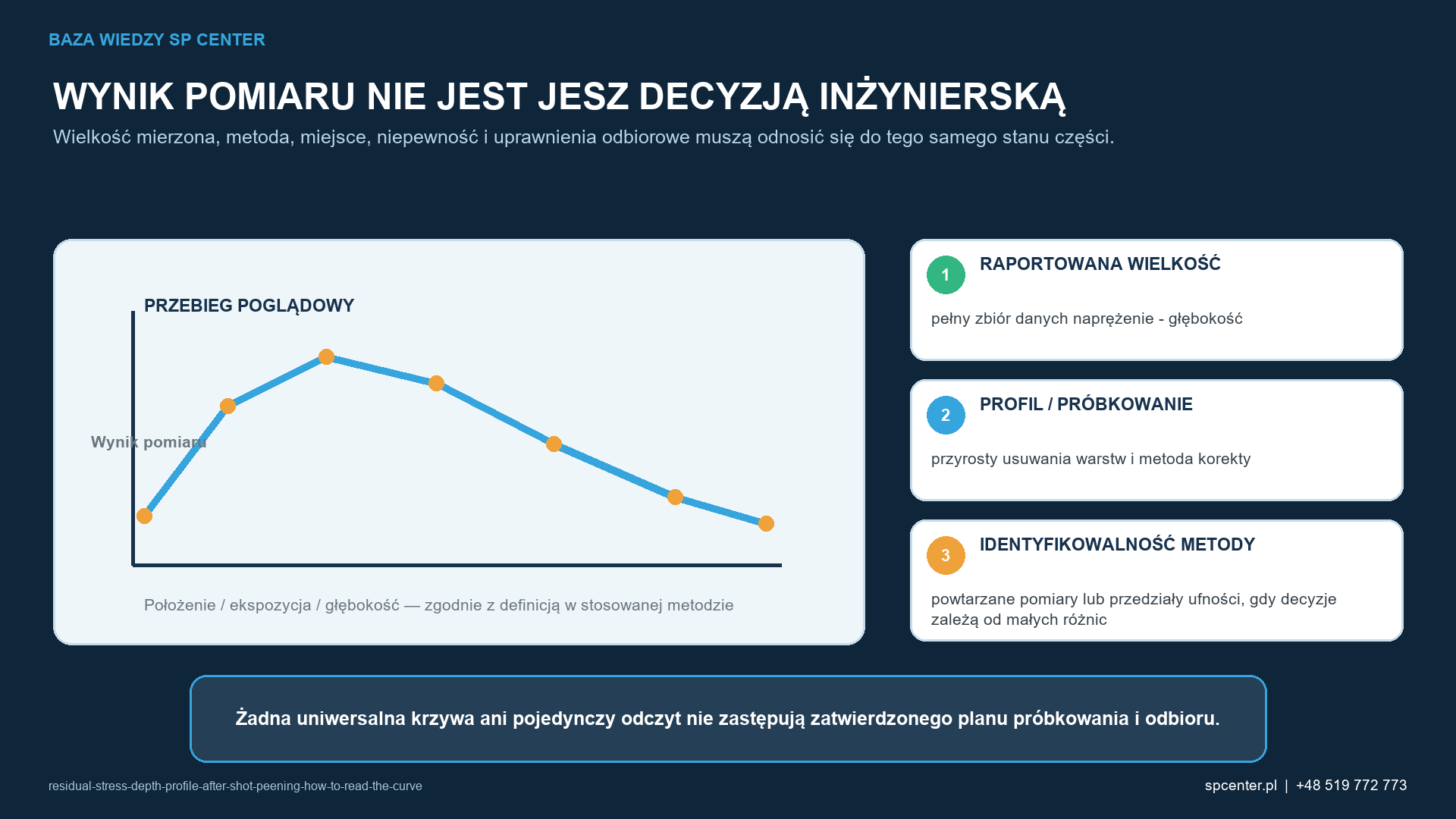

Profil naprężeń szczątkowych w funkcji głębokości po kulowaniu przedstawia naprężenie względem odległości od obrabianej powierzchni, zwykle w jednym lub kilku określonych kierunkach. Interpretacja powinna rozróżniać wartość na powierzchni, maksymalne ściskanie, głębokość maksymalnego ściskania, przejście przez zero, głębokość strefy oddziaływania oraz naprężenie równoważące. Żadnej z tych wielkości nie można wiarygodnie wywnioskować wyłącznie na podstawie intensywności Almena.
Rysunek 1 stanowi techniczną pomoc w podejmowaniu decyzji dotyczących profilu naprężeń szczątkowych w funkcji głębokości po kulowaniu: jak odczytywać krzywą. Nie zawiera uniwersalnego zestawu parametrów procesu i nie zastępuje obowiązującego rysunku, specyfikacji, kwalifikacji ani dokumentacji potwierdzającej akceptację elementu.
Jaka decyzja inżynierska stoi za profilem naprężeń szczątkowych w funkcji głębokości po kulowaniu?
Profil naprężeń szczątkowych w funkcji głębokości po kulowaniu przedstawia naprężenie względem odległości od obrabianej powierzchni, zwykle w jednym lub kilku określonych kierunkach. Interpretacja powinna rozróżniać wartość na powierzchni, maksymalne ściskanie, głębokość maksymalnego ściskania, przejście przez zero, głębokość strefy oddziaływania oraz naprężenie równoważące. Żadnej z tych wielkości nie można wiarygodnie wywnioskować wyłącznie na podstawie intensywności Almena.
Decyzja jest uzasadniona tylko wtedy, gdy wymaganie, mechanizm fizyczny i metoda odbioru odnoszą się do tego samego stanu elementu. W przypadku profilu naprężeń szczątkowych w funkcji głębokości po kulowaniu podczas pierwszego przeglądu należy powiązać wartość na powierzchni i maksymalne naprężenie ściskające, głębokość występowania maksymalnego ściskania i punkt przejścia przez zero, a także kierunek pomiaru, zastosowane korekty i niepewność. Jeśli którykolwiek z tych elementów jest nieznany, nominalne nastawy procesu mogą sprawiać wrażenie stabilnych, podczas gdy kluczowa cecha nadal pozostaje niezakwalifikowana.
Artykuł służy wyłącznie do interpretacji zmierzonych profili. Szczegóły pomiarów XRD i ogólny mechanizm powstawania naprężeń ściskających omówiono odrębnie.
Jakie zmienne definiują kontrolowany proces wyznaczania profilu głębokości naprężeń szczątkowych po kulowaniu?
Analiza obejmuje trzy wzajemnie powiązane obszary kontroli: wartość naprężeń na powierzchni i maksymalne naprężenie ściskające; głębokość występowania maksymalnego ściskania i przejścia naprężeń przez zero; kierunek pomiaru, korekta i niepewność. Dla każdego obszaru trzeba określić sposób kontroli i odpowiadający mu wynik. Same nastawy maszyny są tylko częścią instrukcji. Mogą stanowić podstawę oceny technicznej dopiero po powiązaniu ich z faktycznym oddziaływaniem strumienia medium, dostępem do elementu i metodą odbioru.
| Obszar decyzyjny | Co musi zostać określone | Dokumentacja potwierdzająca spełnienie kryteriów odbioru |
|---|---|---|
| Wartość naprężenia na powierzchni i maksymalne naprężenie ściskające | Wspólna konwencja sporządzania wykresów i znaków | Kompletny zestaw danych naprężenie–głębokość |
| Głębokość maksymalnych naprężeń ściskających i przejścia przez zero | Porównanie dopasowane pod względem miejsca i kierunku | Przyrosty usuwania warstw i metoda korekcji |
| Kierunek pomiaru, korekta i niepewność | Ocena odbiorcza lub analiza inżynierska uwzględniająca niepewność | Powtórzyć pomiary lub wyznaczyć granice ufności, jeśli decyzje zależą od niewielkich różnic |
Tabela 1. Macierz decyzji technicznych dla tego artykułu.
Środki kontroli przedstawione w tabeli 1 są wzajemnie powiązane. Zmiana wartości naprężeń na powierzchni i maksymalnych naprężeń ściskających może zmienić zakres dokumentacji potwierdzającej wymaganej w odniesieniu do głębokości występowania maksymalnego ściskania i przejścia przez zero, natomiast ograniczenie służące zapewnieniu właściwego kierunku pomiaru, korekcji i oceny niepewności może zawęzić dopuszczalne okno procesu. Plan kwalifikacji powinien zatem obejmować badanie wzajemnych oddziaływań, zamiast zatwierdzania każdej zmiennej osobno.
Jak profil naprężeń szczątkowych w funkcji głębokości po kulowaniu wpisuje się w cały system kulowania?
Planowanie pomiarów rozpoczyna się od określenia decyzji, którą mają wspierać dane. Miejsce, kierunek, przygotowanie, nastawy przyrządu, niepewność i logikę porównania należy ustalić przed uzyskaniem pierwszego wyniku.
W tym przypadku należy wdrożyć konkretne środki kontroli: wspólna konwencja sporządzania wykresów i oznaczania znaków; porównanie wyników odpowiadających sobie pod względem miejsca i kierunku pomiaru; oraz odbiór lub analiza inżynierska uwzględniające niepewność. Działania te należy opisać językiem operacyjnym, wskazując osobę odpowiedzialną, częstotliwość, wartość graniczną i sposób reakcji. Sformułowania takie jak „regularnie monitorować” lub „w razie potrzeby” nie określają powtarzalnego działania produkcyjnego.
Intensywność Almena, pokrycie i reakcja elementu pozostają odrębnymi poziomami dokumentacji potwierdzającej. Intensywność charakteryzuje strumień w znormalizowanych warunkach badania. Pokrycie odnosi się do obserwowanych śladów uderzeń na określonej powierzchni. Chropowatość, wymiary, naprężenia szczątkowe, twardość, właściwości zmęczeniowe lub korozyjne opisują odrębne wyniki tylko wtedy, gdy wymaga tego kwalifikacja lub rysunek.
Wymagania dotyczące powiązania dokumentacji z procesem są jednoznaczne: wspólna konwencja wykresów i znaków, porównanie zgodne pod względem miejsca i kierunku oraz akceptacja lub analiza inżynierska uwzględniająca niepewność muszą być powiązane z faktycznie używanym wyposażeniem, medium do kulowania, oprzyrządowaniem, geometrią i zapisami numerów seryjnych.

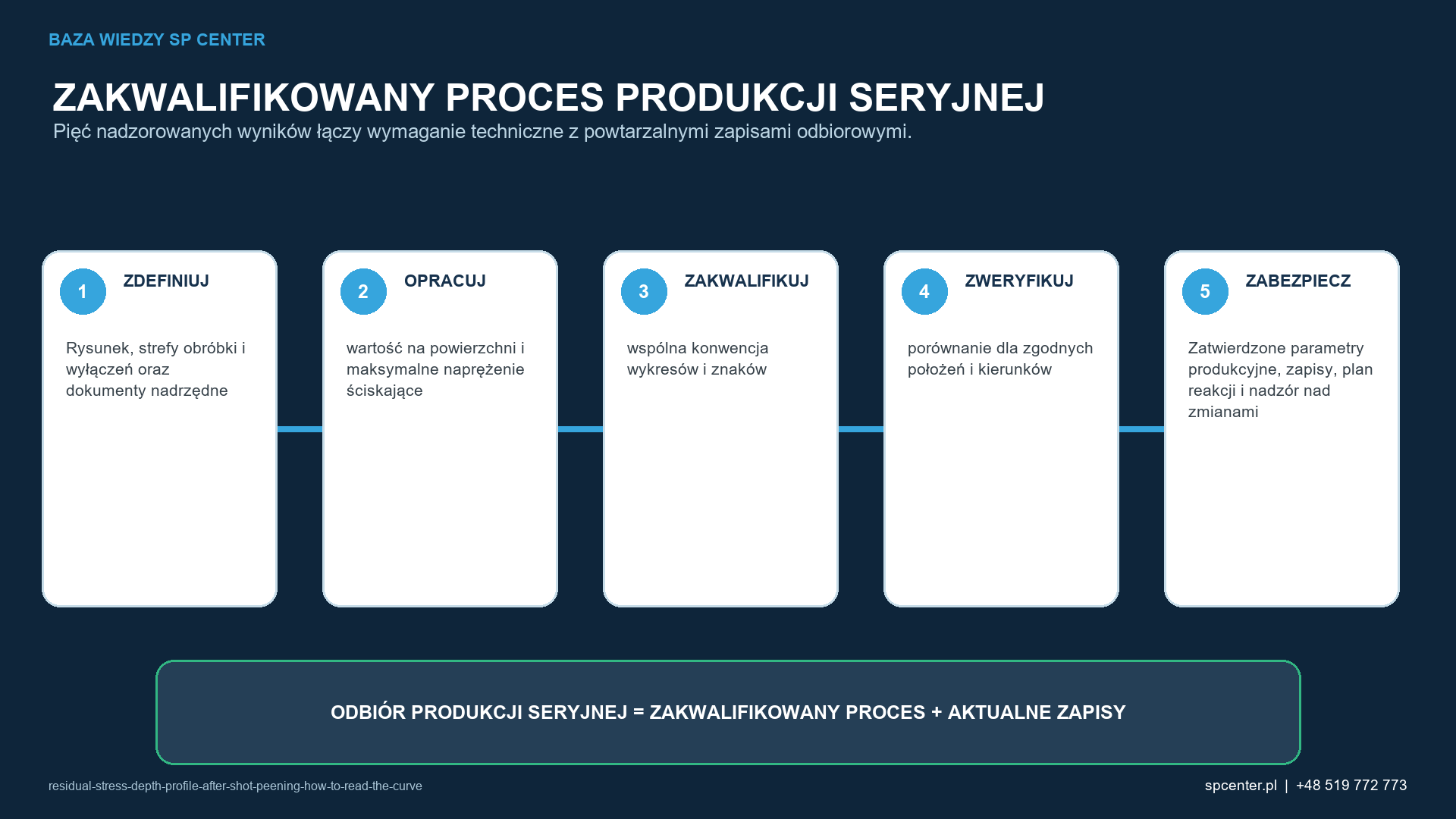

Jak należy kwalifikować profil naprężeń szczątkowych w funkcji głębokości po kulowaniu przed rozpoczęciem produkcji seryjnej?
- Potwierdź podstawę wymagań. Ustal obowiązujące wersje rysunku i przywołanych norm, klauzule zamówienia oraz wymagania klienta przekazane w łańcuchu dostaw. Przed wyborem procesu zapisz nierozstrzygnięte sprzeczności.
- Należy zdefiniować zastosowanie. Określić wartość naprężenia na powierzchni i maksymalne naprężenie ściskające, wskazać cechę najtrudniej dostępną lub najbardziej podatną na uszkodzenia oraz podać powierzchnie wyłączone z obróbki.
- Przygotuj próbę. Zastosuj urządzenia, medium do kulowania, oprzyrządowanie i ruch reprezentatywne dla produkcji, a następnie sprawdź głębokość maksymalnych naprężeń ściskających i punkt przejścia przez zero, nie przekraczając kryteriów przerwania dotyczących materiału, powierzchni lub wymiarów.
- Zgromadź niezależne dowody. Połącz kompletny zestaw danych naprężenie–głębokość, przyrosty usuwania warstw i metodę korekcji oraz powtórzone pomiary lub przedziały ufności, gdy decyzje zależą od niewielkich różnic, tak aby żaden pojedynczy wskaźnik pośredni nie przesądzał samodzielnie o całej decyzji dotyczącej akceptacji.
- Ustal konfigurację bazową i zatwierdź wspólną konwencję sporządzania wykresów i znaków, porównanie dopasowane pod względem miejsca i kierunku oraz akceptację lub analizę inżynierską uwzględniającą niepewność. Uwzględnij także zasady alarmowania, utrzymanie ruchu, okres przechowywania zapisów oraz kryteria ponownej kwalifikacji.
Jakie pomiary potwierdzają nadzór nad profilem naprężeń szczątkowych w funkcji głębokości po kulowaniu?
Dokumentacja potwierdzająca powinna odpowiadać stawianej tezie. Wynik może być poprawny technicznie, a mimo to niewystarczający, jeżeli odpowiada na inne pytanie niż rysunek lub plan kwalifikacji. Tabela 2 rozróżnia trzy najczęściej mylone poziomy dokumentacji potwierdzającej.
| Poziom dokumentacji potwierdzającej | Co może wykazać | Czego nie można udowodnić wyłącznie na tej podstawie |
|---|---|---|
| Weryfikacja procesu | Zakwalifikowany strumień i konfiguracja pozostają pod kontrolą dzięki kompletnemu zbiorowi danych dotyczących naprężeń w funkcji głębokości. | Pełne pokrycie części lub jej trwałość zmęczeniowa. |
| Akceptacja powierzchni | Spełnienie w określonej strefie zdefiniowanego wymagania dotyczącego obserwacji lub stanu potwierdza się na podstawie kolejnych przyrostów głębokości usuwania warstwy i metody korekcji. | Wartość naprężeń szczątkowych ani głębokość ich występowania. |
| Dokumentacja potwierdzająca dotycząca części lub systemu | Kwestię dotyczącą konkretnego zastosowania rozstrzyga się na podstawie powtórnych pomiarów lub przedziałów ufności, jeżeli decyzje zależą od niewielkich różnic. | Możliwość przeniesienia na inny materiał, geometrię lub warunki eksploatacji. |
Tabela 2. Macierz decyzji technicznych dla tego artykułu.
Plan pomiarów powinien określać lokalizację, kierunek, metodę, przyrząd, status wzorcowania lub weryfikacji, częstotliwość pobierania próbek oraz jednostkę uprawnioną do akceptacji. W przypadku profilu naprężeń szczątkowych w funkcji głębokości po kulowaniu najbardziej użyteczny pakiet dokumentacji obejmuje pełny zbiór danych o zależności naprężenia od głębokości, grubości kolejno usuwanych warstw i metodę korekcji oraz powtórzone pomiary lub przedziały ufności, gdy decyzje zależą od niewielkich różnic, a także umożliwia jednoznaczne powiązanie zapisów źródłowych lub pomocniczych z partią poddaną procesowi.
Ilustrację opracowano specjalnie dla SP Center; nie jest ona przedstawiana jako fotografia urządzeń produkcyjnych ani zmierzony wynik badania elementu.

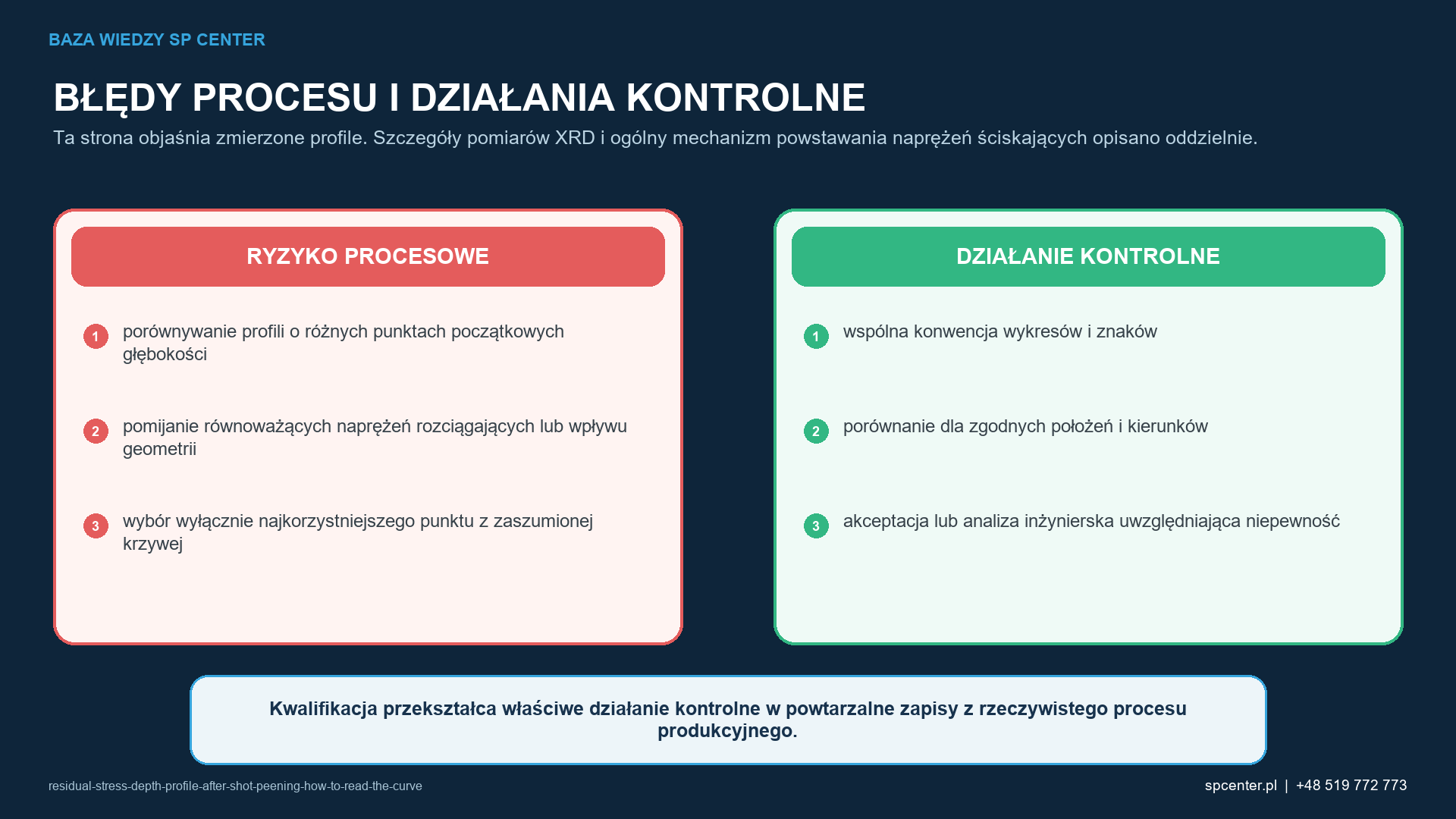

Jakie tryby uszkodzeń podczas oceny profilu naprężeń szczątkowych w funkcji głębokości po kulowaniu wymagają zatrzymania działań lub podjęcia działań zabezpieczających?
- Porównywanie profili z różnymi punktami odniesienia głębokości. Zabezpiecz wyroby objęte problemem, zweryfikuj ostatni znany stan zgodny i zastosuj wspólną konwencję sporządzania wykresów i znaków, aby ustalić, czy problem wynika z wymagania, konfiguracji czy wykonania.
- Pomijanie równoważących naprężeń rozciągających lub wpływu geometrii. Nie należy kompensować tego dodatkową ekspozycją, dopóki nie rozdzieli się wpływu dostępu, medium, wyposażenia i reakcji powierzchni. Właściwym działaniem jest porównanie zgodne pod względem miejsca i kierunku.
- Wybranie jedynie najkorzystniejszego punktu z zaszumionej krzywej. Chroń ścieżkę audytową i uzyskaj wymaganą decyzję działu inżynierskiego lub klienta. Działania naprawcze powinny opierać się na akceptacji uwzględniającej niepewność lub analizie inżynierskiej oraz wskazywać wszystkie wyroby przetworzone w podejrzanych warunkach.
Ponowna obróbka nie stanowi automatycznej korekty. Skumulowana ekspozycja, reakcja materiału, chropowatość powierzchni, wymiary oraz kolejność nakładania powłoki lub obróbki cieplnej mogą ograniczać możliwość przeprowadzenia kolejnego cyklu. Upoważnienie do ponownej obróbki oraz wymagane ponowne kontrole odbiorowe muszą być jednoznacznie udokumentowane.
Jak inżynierowie i nabywcy powinni określać wymagania dotyczące profilu naprężeń szczątkowych w funkcji głębokości po kulowaniu, aby uniknąć niejednoznaczności?
Najpierw opisać część i podejmowaną decyzję, a następnie proces. Zapytanie ofertowe powinno określać numer części i rewizję, materiał i obróbkę cieplną, początkowy stan powierzchni, mapę obszarów obróbki i maskowania, przywołane normy, wymaganą intensywność i oznaczenie płytki Almena, definicję pokrycia powierzchni, ograniczenia dotyczące powierzchni i wymiarów, wielkość partii oraz wymagane zapisy. W tym przypadku należy dodać jednoznaczne wymagania dotyczące wartości naprężenia szczątkowego na powierzchni i maksymalnego ściskającego naprężenia szczątkowego, głębokości występowania maksymalnego ściskania i przejścia przez zero, a także kierunku pomiaru, korekcji i niepewności.
Należy unikać uniwersalnych nastaw skopiowanych z innej części. Zamiast tego trzeba poprosić dostawcę o wyjaśnienie, jak proponowany sposób realizacji procesu zapewnia wspólny sposób sporządzania wykresów i konwencję znaków, porównanie danych odpowiadających sobie pod względem miejsca i kierunku oraz odbiór uwzględniający niepewność lub analizę inżynieryjną, a także w jaki sposób pozwoli wykryć porównywanie profili o różnych początkach osi głębokości, pomijanie równoważących naprężeń rozciągających lub wpływu geometrii oraz wybieranie wyłącznie najkorzystniejszego punktu z zaszumionej krzywej. Pozwala to uzyskać porównywalną ofertę techniczną bez narzucania niezakwalifikowanego zestawu parametrów.
Wiarygodne kryterium odbioru musi mieć postać warunku: w przypadku profilu naprężeń szczątkowych w funkcji głębokości po kulowaniu dopuszczenie jest możliwe wyłącznie wtedy, gdy zatwierdzona konfiguracja jest aktualna, wymagane wyniki kontroli intensywności i pokrycia powierzchni spełniają kryteria, spełnione są ograniczenia właściwe dla danego elementu, a zapisy można jednoznacznie powiązać z partią poddaną procesowi. Każda deklaracja dotycząca właściwości eksploatacyjnych wykraczająca poza te kontrole wymaga odrębnej podstawy walidacji.
Jak należy kwalifikować profil naprężeń szczątkowych w funkcji głębokości po kulowaniu, prawidłowo interpretować jego wykres oraz określać wymagania dotyczące tego profilu?
Kwalifikacja musi powiązać konkretny element z nadzorowanym procesem produkcyjnym. W przypadku interpretacji profilu naprężeń szczątkowych w funkcji głębokości po kulowaniu przegląd techniczny powinien obejmować wartość na powierzchni i maksymalne naprężenie ściskające, głębokość występowania maksymalnych naprężeń ściskających i przejścia przez zero, kierunek pomiaru, korekcję oraz niepewność. Pomyślnego wyniku próby nie można uznać za obowiązujący po zmianie wyposażenia, medium do kulowania, oprzyrządowania, geometrii, sposobu ruchu, przygotowania powierzchni lub metody odbioru, jeżeli zmiany nie poddano przeglądowi technicznemu.
Plan dopuszczenia powinien uwzględniać ryzyka charakterystyczne dla danego zagadnienia: porównywanie profili o różnych poziomach odniesienia głębokości, ignorowanie równoważących naprężeń rozciągających lub wpływu geometrii oraz wybieranie z zaszumionej krzywej wyłącznie najkorzystniejszego punktu. SP Center może zaproponować analizę wykonalności i przebieg procesu zapewniający jego kontrolę, lecz rysunek, przywołane specyfikacje, zatwierdzone odstępstwa i wymagania klienta przekazane w łańcuchu dostaw pozostają wiążącą podstawą umowną.
| Dane wejściowe zapytania ofertowego | Dlaczego to ma znaczenie |
|---|---|
| Nadzorowany rysunek i jego wydanie | Określa tożsamość części, strefy obróbki, granice i wyłączenia. |
| Materiał, obróbka cieplna i powierzchnia przed procesem | Wspomaga ocenę medium, uszkodzeń, chropowatości, zanieczyszczeń i kolejności operacji. |
| Obowiązujące specyfikacje i wymagania klienta przekazane w łańcuchu dostaw | Wskazuje obowiązujące źródło wymagań dotyczących intensywności, pokrycia, medium, zapisów i kryteriów odbioru. |
| Geometria, wymiary, masa i cechy reprezentatywne | Wspomaga ocenę wykonalności w zakresie wartości naprężenia na powierzchni, maksymalnego naprężenia ściskającego oraz miejsca o najtrudniejszym dostępie. |
| Liczba części, zasady tworzenia partii i plan dostaw | Umożliwia opracowanie procesu produkcyjnego, planu zdolności produkcyjnych, poziomu identyfikowalności i podstawy handlowej. |
| Wymagania dotyczące powierzchni, wymiarów i zapisów | Zapobiega traktowaniu intensywności lub pokrycia powierzchni jako jedynej podstawy dopuszczenia. |
Tabela 3. Dane wejściowe zapytania ofertowego do kontrolowanego przeglądu projektu.
MATERIAŁY POMOCNICZE DO ZAPYTANIA OFERTOWEGO Prześlij nadzorowany rysunek, wymagania i planowaną liczbę części na adres [email protected]. W sprawie wstępnej oceny wykonalności zadzwoń pod numer +48 519 772 773.
Jakie powszechne błędne przekonania na temat profilu naprężeń szczątkowych w funkcji głębokości po kulowaniu — interpretacji krzywej — wymagają sprostowania?
SPRAWDŹ Prawidłowa intensywność Almena wystarcza do pełnego potwierdzenia profilu naprężeń szczątkowych w funkcji głębokości po kulowaniu. Fałsz. Intensywność, pokrycie, stan części i wyniki właściwe dla danego zastosowania pozostają odrębnymi kwestiami.
SPRAWDŹ Zakwalifikowane nastawy można automatycznie przenieść na inną maszynę lub część. Fałsz. Ten artykuł służy do interpretacji zmierzonych profili. Szczegóły pomiarów XRD i ogólny mechanizm powstawania naprężeń ściskających omówiono oddzielnie.
SPRAWDŹ Większa ekspozycja zawsze poprawia wynik. Fałsz. Główne zagrożenia to porównywanie profili o różnych punktach zerowych głębokości, pomijanie równoważących naprężeń rozciągających lub wpływu geometrii oraz wybieranie z zaszumionej krzywej wyłącznie najkorzystniejszego punktu.
SPRAWDŹ Kontrola wzrokowa powierzchni zastępuje nadzorowane zapisy. Fałsz. Jeżeli takie wyniki są wymagane, dokumentacja dopuszczenia powinna obejmować kompletny zestaw danych o naprężeniach w funkcji głębokości, przyrosty usuwania warstwy i metodę korekcji, a także powtórne pomiary lub przedziały ufności, jeżeli decyzje zależą od niewielkich różnic.
Często zadawane pytania o profil naprężeń szczątkowych w funkcji głębokości po kulowaniu — jak interpretować krzywą
Jakie informacje są potrzebne do wyceny pomiaru profilu naprężeń szczątkowych w funkcji głębokości po kulowaniu?
Przydatne zapytanie ofertowe obejmuje nadzorowany rysunek wraz z numerem rewizji, materiał i stan po obróbce cieplnej, określone strefy obróbki i strefy wyłączone, obowiązujące normy, wymagania dotyczące intensywności i pokrycia powierzchni, ograniczenia dotyczące powierzchni i wymiarów, liczbę części, zasady podziału na partie oraz wymagane zapisy. Pierwszy przegląd techniczny powinien również uwzględniać wartość naprężenia na powierzchni i maksymalne naprężenie ściskające, głębokość występowania maksymalnego naprężenia ściskającego i przejścia przez zero, a także kierunek pomiaru, korektę i niepewność.
Jakie zapisy potwierdzają nadzór nad profilem głębokości naprężeń szczątkowych po kulowaniu?
Zestaw zapisów powinien powiązać identyfikatory części i partii z zakwalifikowaną maszyną, medium, przyrządem mocującym i programem, a następnie obejmować aktualne dane dotyczące intensywności, pokrycia powierzchni oraz wymaganych kontroli części. W tym przypadku dokumentacja potwierdzająca powinna obejmować kompletny zbiór danych dotyczących naprężeń w funkcji głębokości, przyrosty usuwania warstwy i metodę korekcji oraz powtórzone pomiary lub przedziały ufności, gdy decyzje zależą od niewielkich różnic.
Czy skuteczny, zatwierdzony zestaw parametrów można przenieść na inną część lub maszynę?
Same nastawy nie wystarczą. Przy przenoszeniu procesu należy przeanalizować różnice w zakresie wyposażenia, medium, geometrii, kinematyki, oprzyrządowania i kryteriów akceptacji. Główne ryzyka związane z profilem głębokości naprężeń szczątkowych po kulowaniu obejmują porównywanie profili o różnych punktach zerowych głębokości, ignorowanie równoważących naprężeń rozciągających lub wpływu geometrii oraz wybieranie z zaszumionej krzywej wyłącznie najkorzystniejszego punktu.
Czy prawidłowa intensywność Almena potwierdza wynik uzyskany na elemencie?
Nie. Intensywność Almena charakteryzuje strumień kulujący w zdefiniowanych warunkach badania. Pokrycie części, dostęp, stan powierzchni, wymiary, naprężenia szczątkowe i właściwości zmęczeniowe są odrębnymi zagadnieniami i wymagają dokumentacji potwierdzającej wskazanej na rysunku lub w planie kwalifikacji.
Kiedy należy ponownie kwalifikować profil naprężeń szczątkowych w funkcji głębokości po kulowaniu?
Potrzebę ponownej kwalifikacji należy ocenić po zmianie, która może zmienić zakwalifikowaną zależność między parametrami wejściowymi i wynikami procesu, w tym po zmianie maszyny, dyszy lub koła rzutowego, medium, separatora, uchwytu, programu, geometrii części lub metody kontroli. Postępowanie powinno zapewniać zachowanie wspólnej konwencji sporządzania wykresów i znaków, porównania odpowiadających sobie miejsc i kierunków oraz akceptacji lub analizy inżynieryjnej uwzględniającej niepewność.
Czy kulowanie może naprawić istniejące pęknięcie lub wadę będącą podstawą odrzucenia?
Nie. Kulowanie jest kontrolowanym procesem poprawy właściwości powierzchni, a nie metodą naprawy pęknięć. Istniejące uszkodzenia należy wykryć i ocenić, a decyzję dotyczącą dalszego postępowania musi przed kulowaniem podjąć uprawniona jednostka odpowiedzialna za projekt i naprawę.
Czy śrutowanie jest dopuszczalnym zamiennikiem kulowania, po którym wyznacza się profil naprężeń szczątkowych w funkcji głębokości?
Nie — nie automatycznie. Śrutowanie jest zwykle wymagane do czyszczenia, usuwania zgorzeliny lub nadawania tekstury, natomiast kontrolowane kulowanie wymaga określenia medium, intensywności, pokrycia powierzchni, ekspozycji i identyfikowalności. Zastąpienie jednego procesu drugim wymaga zgody jednostek odpowiedzialnych za projekt i wymagania umowne dotyczące elementu.
Jak SP Center może ocenić ten projekt kulowania?
Prześlij nadzorowany rysunek, materiał i stan obróbki cieplnej, wymagane normy, strefy obróbki i maskowania, planowaną liczbę części oraz wymagane zapisy odbiorowe. SP Center może następnie ocenić wykonalność, wskazać brakujące dane wejściowe i zaproponować sposób kwalifikacji. W sprawie wstępnej konsultacji zadzwoń pod numer +48 519 772 773.
Jakie są najważniejsze wnioski?
- Profil naprężeń szczątkowych w funkcji głębokości po kulowaniu przedstawia naprężenie względem odległości od obrabianej powierzchni, zwykle w jednym lub kilku określonych kierunkach. Interpretacja powinna rozróżniać wartość na powierzchni, maksymalne ściskanie, głębokość maksymalnego ściskania, przejście przez zero, głębokość strefy oddziaływania oraz naprężenie równoważące. Żadnej z tych wielkości nie można wiarygodnie wywnioskować wyłącznie na podstawie intensywności Almena.
- Należy kontrolować wartość naprężeń na powierzchni i maksymalne naprężenie ściskające, głębokość jego występowania i przejścia przez zero oraz kierunek pomiaru, korektę i niepewność jako jeden wzajemnie powiązany system.
- Aby zachować stabilność zatwierdzonego przebiegu procesu, stosuj wspólną konwencję wykresów i znaków, porównuj wyniki z odpowiadających sobie położeń i kierunków oraz przeprowadzaj odbiór lub analizę inżynierską z uwzględnieniem niepewności.
- Przed dopuszczeniem wyrobu należy wykryć i wyeliminować następujące problemy: porównywanie profili o różnie zdefiniowanym początku pomiaru głębokości, pomijanie równoważących naprężeń rozciągających lub wpływu geometrii oraz wybieranie tylko najkorzystniejszego punktu z zaszumionej krzywej.
- Zbuduj pakiet dokumentacji potwierdzającej w oparciu o kompletny zbiór danych naprężenie–głębokość, przyrosty usuwania kolejnych warstw i metodę korekcji oraz powtórzone pomiary lub granice ufności, gdy decyzje zależą od niewielkich różnic.
- Za podstawę akceptacji należy uznawać rysunek, umowę, wymagania klienta przekazane w łańcuchu dostaw oraz kompletne, nadzorowane wydania norm.
Które powiązane poradniki SP Center warto przeczytać w następnej kolejności?
- Pomiar naprężeń szczątkowych metodą XRD po kulowaniu
- Badania zmęczeniowe po kulowaniu: jak zaprojektować wiarygodne porównanie
- Pomiar chropowatości powierzchni po kulowaniu: parametry i pułapki
- Czym jest kulowanie?
Które źródła techniczne stanowią podstawę tego poradnika?
1. ASTM E915-21, Verifying Alignment of X-Ray Diffraction Instruments for Residual Stress Measurement
2. ASTM E2860-20, Residual Stress Measurement by X-Ray Diffraction for Bearing Steels
3. SAE AS7045, Pomiar i klasyfikacja naprężeń szczątkowych
4. Menig i in., Profile głębokości naprężeń szczątkowych w kulowanych płytach stalowych
5. Zhang et al., Residual plastic strains induced in shot-peened steel plates
7. SAE J442_202602, Narzędzia do wyznaczania i weryfikacji intensywności kulowania
8. SAE J443_202512, Procedury wyznaczania i weryfikacji intensywności kulowania
9. SAE J2277_202301, Wyznaczanie pokrycia w kulowaniu
NADZÓR NAD DOKUMENTAMI ODNIESIENIA Stosuj pełne rewizje wskazane w rysunku, umowie i wymaganiach klienta przekazanych w łańcuchu dostaw. Ten artykuł przedstawia kontekst inżynierski i nie zastępuje wymagań objętych nadzorem.
