Wiarygodne porównanie zmęczeniowe wyodrębnia wpływ przebiegu procesu kulowania, zachowując statystyczną porównywalność materiału, obróbki cieplnej, geometrii, obróbki skrawaniem, stanu powierzchni, środowiska i obciążenia. Przed uzyskaniem wyników należy określić w badaniu sterowanie naprężeniem lub odkształceniem, współczynnik asymetrii cyklu, częstotliwość, kryterium zakończenia badania bez zniszczenia, przydział próbek, miejsce zniszczenia oraz metodę analizy.
Rysunek 1 stanowi techniczną pomoc w podejmowaniu decyzji dotyczących badań zmęczeniowych po kulowaniu: jak zaplanować wiarygodne porównanie. Nie zawiera uniwersalnego zestawu parametrów procesu i nie zastępuje obowiązującego rysunku, specyfikacji, kwalifikacji ani dokumentacji potwierdzającej akceptację elementu.
Jaka decyzja inżynierska stoi za badaniami zmęczeniowymi po kulowaniu?
Wiarygodne porównanie zmęczeniowe wyodrębnia wpływ przebiegu procesu kulowania, zachowując statystyczną porównywalność materiału, obróbki cieplnej, geometrii, obróbki skrawaniem, stanu powierzchni, środowiska i obciążenia. Przed uzyskaniem wyników należy określić w badaniu sterowanie naprężeniem lub odkształceniem, współczynnik asymetrii cyklu, częstotliwość, kryterium zakończenia badania bez zniszczenia, przydział próbek, miejsce zniszczenia oraz metodę analizy.
Decyzja jest uzasadniona tylko wtedy, gdy wymaganie, mechanizm fizyczny i metoda odbioru odnoszą się do tego samego stanu elementu. W przypadku badań zmęczeniowych po kulowaniu podczas pierwszego przeglądu należy powiązać reprezentatywną próbkę i stan powierzchni, sposób obciążania, współczynnik asymetrii cyklu naprężeń, środowisko i ustaloną granicę liczby cykli bez zniszczenia, a także liczebność próby, randomizację i opracowanie statystyczne. Jeśli którykolwiek z tych elementów jest nieznany, nominalne nastawy procesu mogą sprawiać wrażenie stabilnych, podczas gdy kluczowa cecha nadal pozostaje niezakwalifikowana.
W artykule omówiono wyłącznie planowanie badań i dokumentację potwierdzającą ich wyniki. Nie obiecuje uniwersalnego mnożnika trwałości ani nie zastępuje walidacji konstrukcji części.
Jakie zmienne definiują kontrolowany proces badań zmęczeniowych po kulowaniu?
Analiza obejmuje trzy wzajemnie powiązane obszary kontroli: reprezentatywna próbka i stan powierzchni; sposób obciążenia, współczynnik asymetrii cyklu, środowisko i graniczna liczba cykli badania; liczebność próby, randomizacja i opracowanie statystyczne. Dla każdego obszaru trzeba określić sposób kontroli i odpowiadający mu wynik. Same nastawy maszyny są tylko częścią instrukcji. Mogą stanowić podstawę oceny technicznej dopiero po powiązaniu ich z faktycznym oddziaływaniem strumienia medium, dostępem do elementu i metodą odbioru.
| Obszar decyzyjny | Co musi zostać określone | Dokumentacja potwierdzająca spełnienie kryteriów odbioru |
|---|---|---|
| Reprezentatywna próbka i stan powierzchni | Wcześniej określony protokół i pytanie dotyczące akceptacji | Dane S-n lub dane dotyczące trwałości odkształceniowej z oznaczeniem prób zakończonych bez zniszczenia |
| Rodzaj obciążenia, współczynnik asymetrii cyklu, środowisko i kryterium zakończenia próby bez zniszczenia | Charakterystyka procesu w układzie par porównawczych | Kontekst powierzchni, naprężeń szczątkowych i chropowatości |
| Liczebność próby, randomizacja i opracowanie statystyczne | Analiza statystyczna z oceną przełomów | Fraktografia i rozkład miejsc wystąpienia uszkodzeń |
Tabela 1. Macierz decyzji technicznych dla tego artykułu.
Środki kontroli przedstawione w tabeli 1 są wzajemnie powiązane. Zmiana reprezentatywnej próbki i stanu powierzchni może zmienić zakres dokumentacji potwierdzającej wymaganej w odniesieniu do rodzaju obciążenia, współczynnika asymetrii cyklu, środowiska i kryterium zakończenia próby bez zniszczenia, natomiast ograniczenie służące zapewnieniu właściwej liczebności próby, randomizacji i analizy statystycznej może zawęzić dopuszczalne okno procesu. Plan kwalifikacji powinien zatem obejmować badanie wzajemnych oddziaływań, zamiast zatwierdzania każdej zmiennej osobno.
Jak badania zmęczeniowe po kulowaniu wpisują się w cały system kulowania?
Planowanie pomiarów rozpoczyna się od określenia decyzji, którą mają wspierać dane. Miejsce, kierunek, przygotowanie, nastawy przyrządu, niepewność i logikę porównania należy ustalić przed uzyskaniem pierwszego wyniku.
W tym przypadku należy wdrożyć konkretne środki kontroli: z góry określony protokół i z góry określone pytanie rozstrzygane przy odbiorze; porównawcza charakterystyka obu procesów; oraz analiza statystyczna wraz z analizą przełomów. Działania te należy opisać językiem operacyjnym, wskazując osobę odpowiedzialną, częstotliwość, wartość graniczną i sposób reakcji. Sformułowania takie jak „regularnie monitorować” lub „w razie potrzeby” nie określają powtarzalnego działania produkcyjnego.
Intensywność Almena, pokrycie i reakcja elementu pozostają odrębnymi poziomami dokumentacji potwierdzającej. Intensywność charakteryzuje strumień w znormalizowanych warunkach badania. Pokrycie odnosi się do obserwowanych śladów uderzeń na określonej powierzchni. Chropowatość, wymiary, naprężenia szczątkowe, twardość, właściwości zmęczeniowe lub korozyjne opisują odrębne wyniki tylko wtedy, gdy wymaga tego kwalifikacja lub rysunek.
Wymagania te oznaczają, że wcześniej zdefiniowany protokół i pytanie stanowiące kryterium akceptacji, charakterystyka procesu przeprowadzona na próbach sparowanych oraz analiza statystyczna wraz z analizą przełomu muszą być powiązane z rzeczywistym wyposażeniem, medium do kulowania, oprzyrządowaniem, geometrią i zapisami dotyczącymi poszczególnych sztuk.

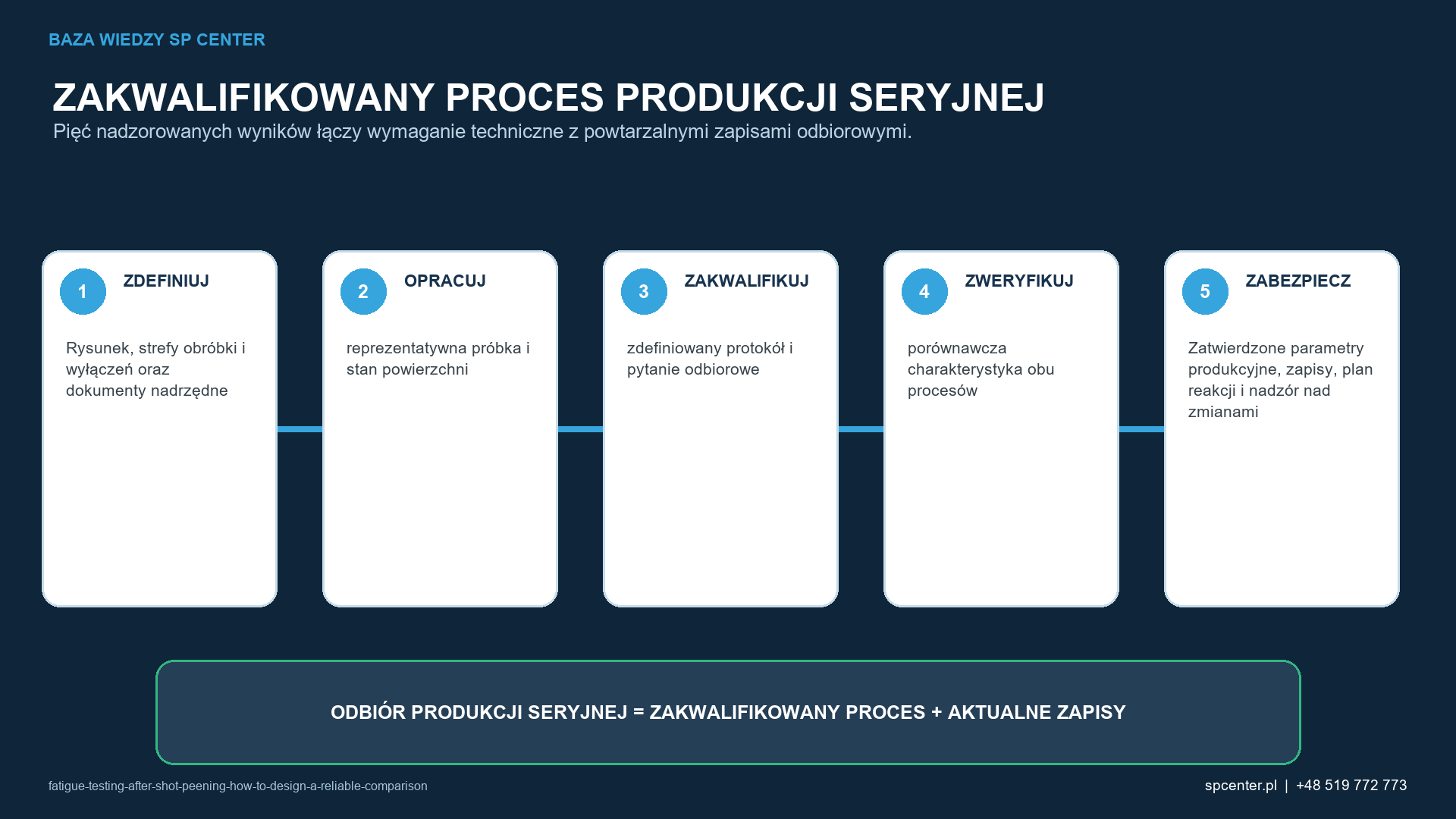

Jak należy kwalifikować badania zmęczeniowe po kulowaniu przed rozpoczęciem produkcji seryjnej?
- Potwierdź podstawę wymagań. Ustal obowiązujące wersje rysunku i przywołanych norm, klauzule zamówienia oraz wymagania klienta przekazane w łańcuchu dostaw. Przed wyborem procesu zapisz nierozstrzygnięte sprzeczności.
- Należy zdefiniować zastosowanie. Określić reprezentatywną próbkę i stan powierzchni, wskazać cechę najtrudniej dostępną lub najbardziej podatną na uszkodzenia oraz podać powierzchnie wyłączone z obróbki.
- Przygotuj próbę. Zastosuj urządzenia, medium do kulowania, oprzyrządowanie i ruch reprezentatywne dla produkcji, a następnie sprawdź rodzaj obciążenia, współczynnik asymetrii cyklu, środowisko i osiągnięcie granicznej liczby cykli bez zniszczenia, nie przekraczając kryteriów przerwania dotyczących materiału, powierzchni lub wymiarów.
- Zgromadź niezależne dowody. Połącz dane S–N lub dane trwałości odkształceniowej z oznaczeniem prób zakończonych bez zniszczenia, informacje o powierzchni, naprężeniach szczątkowych i chropowatości oraz wyniki fraktografii i rozkład miejsc uszkodzeń, tak aby żaden pojedynczy wskaźnik pośredni nie przesądzał samodzielnie o całej decyzji dotyczącej akceptacji.
- Ustal konfigurację bazową i zatwierdź wcześniej określony protokół i pytanie stanowiące podstawę akceptacji, porównawczą charakterystykę procesów oraz analizę statystyczną połączoną z oceną przełomów. Uwzględnij także zasady alarmowania, utrzymanie ruchu, okres przechowywania zapisów oraz kryteria ponownej kwalifikacji.

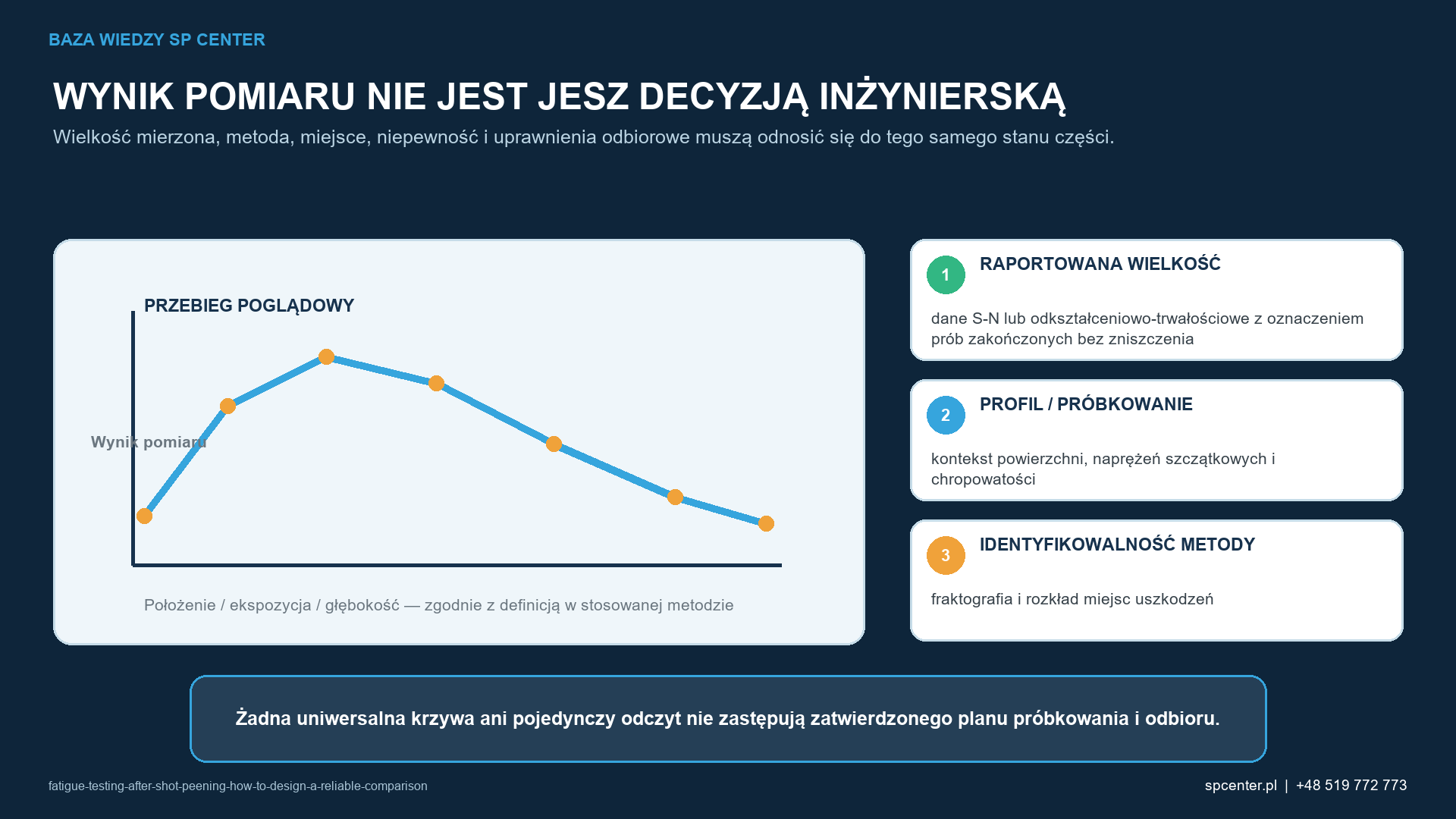

Jakie pomiary potwierdzają nadzór nad badaniami zmęczeniowymi po kulowaniu?
Dokumentacja potwierdzająca powinna odpowiadać stawianej tezie. Wynik może być poprawny technicznie, a mimo to niewystarczający, jeżeli odpowiada na inne pytanie niż rysunek lub plan kwalifikacji. Tabela 2 rozróżnia trzy najczęściej mylone poziomy dokumentacji potwierdzającej.
| Poziom dokumentacji potwierdzającej | Co może wykazać | Czego nie można udowodnić wyłącznie na tej podstawie |
|---|---|---|
| Weryfikacja procesu | Zakwalifikowany strumień i konfiguracja pozostają pod kontrolą dzięki danym S–N lub danym trwałości odkształceniowej z oznaczeniem prób zakończonych bez zniszczenia. | Pełne pokrycie części lub jej trwałość zmęczeniowa. |
| Akceptacja powierzchni | Spełnienie w określonej strefie zdefiniowanego wymagania dotyczącego obserwacji lub stanu potwierdza się na podstawie kontekstu dotyczącego powierzchni, naprężeń szczątkowych i chropowatości. | Wartość naprężeń szczątkowych ani głębokość ich występowania. |
| Dokumentacja potwierdzająca dotycząca części lub systemu | Kwestię dotyczącą konkretnego zastosowania rozstrzyga się na podstawie badań fraktograficznych i rozkładu miejsc powstawania uszkodzeń. | Możliwość przeniesienia na inny materiał, geometrię lub warunki eksploatacji. |
Tabela 2. Macierz decyzji technicznych dla tego artykułu.
Plan pomiarów powinien określać miejsce, kierunek, metodę, przyrząd, status wzorcowania lub weryfikacji, częstotliwość próbkowania oraz osobę lub jednostka uprawniona do akceptacji. W przypadku badań zmęczeniowych po kulowaniu najbardziej użyteczny pakiet dokumentacji łączy dane S–N lub dane trwałości odkształceniowej z oznaczeniem próbek, które osiągnęły limit cykli bez zniszczenia, informacje o powierzchni, naprężeniach szczątkowych i chropowatości oraz wyniki fraktografii i rozkład miejsc uszkodzenia, a także zachowuje powiązanie zapisów źródłowych lub pomocniczych z przetworzoną partią.
Ilustrację opracowano specjalnie dla SP Center; nie jest ona przedstawiana jako fotografia urządzeń produkcyjnych ani zmierzony wynik badania elementu.

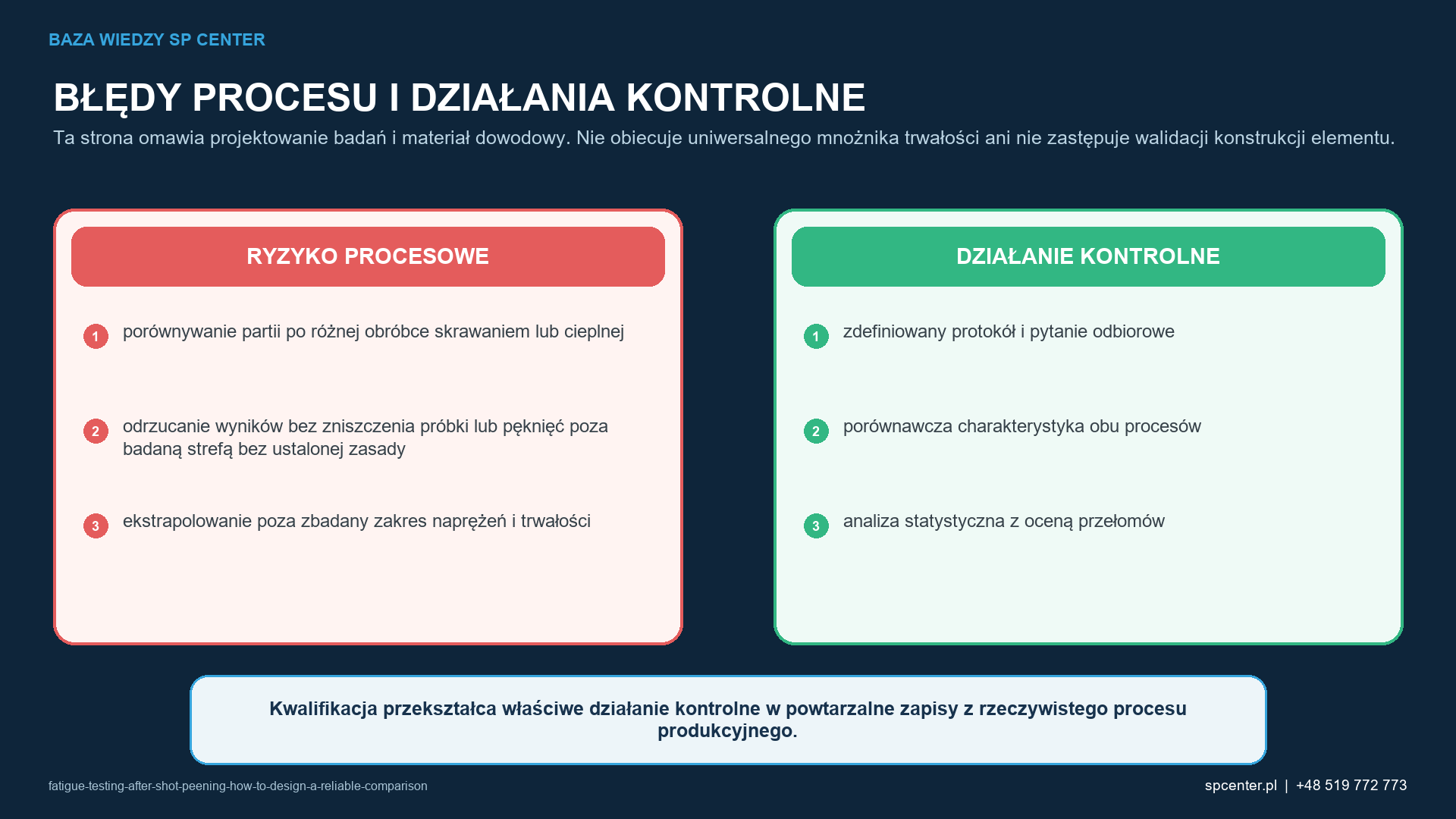

Jakie tryby uszkodzeń podczas badań zmęczeniowych po kulowaniu wymagają zatrzymania działań lub podjęcia działań zabezpieczających?
- Porównywanie partii poddanych różnej obróbce skrawaniem lub cieplnej. Zabezpiecz wyroby objęte problemem, zweryfikuj ostatni znany stan zgodny i zastosuj wcześniej określony protokół oraz pytanie akceptacyjne, aby ustalić, czy problem wynika z wymagania, konfiguracji czy wykonania.
- Odrzucanie prób bez zniszczenia lub pęknięć poza wyznaczonym miejscem bez określonej zasady. Nie należy kompensować tego dodatkową ekspozycją, dopóki nie zostanie rozdzielony wpływ dostępu, medium, urządzeń i reakcji powierzchni. Właściwą reakcją jest skorelowana charakterystyka procesu.
- Ekstrapolowanie poza zbadany zakres naprężeń i trwałości. Należy zabezpieczyć ścieżkę audytową i uzyskać wymaganą decyzję działu inżynieryjnego lub klienta. Działania naprawcze powinny obejmować analizę statystyczną wraz z oceną przełomów i wskazywać wszystkie wyroby przetworzone w podejrzanych warunkach.
Ponowna obróbka nie stanowi automatycznej korekty. Skumulowana ekspozycja, reakcja materiału, chropowatość powierzchni, wymiary oraz kolejność nakładania powłoki lub obróbki cieplnej mogą ograniczać możliwość przeprowadzenia kolejnego cyklu. Upoważnienie do ponownej obróbki oraz wymagane ponowne kontrole odbiorowe muszą być jednoznacznie udokumentowane.
Jak inżynierowie i nabywcy powinni określać wymagania dotyczące badań zmęczeniowych po kulowaniu, aby uniknąć niejednoznaczności?
Najpierw należy opisać część i decyzję, której mają służyć wyniki, a dopiero potem proces. Zapytanie ofertowe powinno określać numer części i jej rewizję, materiał i obróbkę cieplną, stan powierzchni przed obróbką, mapę obróbki i maskowania, przywołane normy, wymaganą intensywność i oznaczenie płytki Almena, definicję pokrycia powierzchni, graniczne wymagania dotyczące powierzchni i wymiarów, wielkość partii oraz wymaganą dokumentację. Dodatkowo należy określić jednoznaczne wymagania dotyczące reprezentatywnej próbki i stanu jej powierzchni, rodzaju obciążenia, współczynnika asymetrii cyklu, środowiska i granicy liczby cykli bez zniszczenia oraz liczebności próby, randomizacji i analizy statystycznej.
Nie należy stosować uniwersalnych nastaw skopiowanych z innej części. Zamiast tego należy poprosić dostawcę o wyjaśnienie, w jaki sposób proponowany przebieg procesu zapewnia kontrolę nad wcześniej określonym protokołem i zagadnieniem podlegającym ocenie, porównawczą charakterystyką obu procesów oraz analizą statystyczną wraz z analizą przełomów, a także w jaki sposób pozwoli wykryć porównywanie partii różniących się obróbką skrawaniem lub cieplną, odrzucanie bez ustalonej reguły wyników prób zakończonych bez zniszczenia lub pęknięć powstałych poza przewidzianą lokalizacją oraz ekstrapolację poza zbadany zakres naprężeń i trwałości. Pozwala to uzyskać porównywalną ofertę techniczną bez narzucania niezakwalifikowanego zestawu parametrów.
Wiarygodne kryterium odbioru musi mieć postać warunku: w przypadku badań zmęczeniowych po kulowaniu dopuszczenie jest możliwe wyłącznie wtedy, gdy zatwierdzona konfiguracja jest aktualna, wymagane wyniki kontroli intensywności i pokrycia powierzchni spełniają kryteria, spełnione są ograniczenia właściwe dla danego elementu, a zapisy można jednoznacznie powiązać z partią poddaną procesowi. Każda deklaracja dotycząca właściwości eksploatacyjnych wykraczająca poza te kontrole wymaga odrębnej podstawy walidacji.
Jak zaplanować i zakwalifikować wiarygodne porównawcze badania zmęczeniowe po kulowaniu?
Kwalifikacja musi powiązać konkretny element z nadzorowanym procesem produkcyjnym. W przypadku badań zmęczeniowych po kulowaniu i projektowania wiarygodnego porównania przegląd techniczny powinien obejmować reprezentatywną próbkę i stan jej powierzchni, sposób obciążania, współczynnik asymetrii cyklu naprężeń, środowisko oraz graniczną liczbę cykli bez zniszczenia, liczebność próby, randomizację i analizę statystyczną. Pomyślnego wyniku próby nie można uznać za obowiązujący po zmianie wyposażenia, medium do kulowania, oprzyrządowania, geometrii, sposobu ruchu, przygotowania powierzchni lub metody odbioru, jeżeli zmiany nie poddano przeglądowi technicznemu.
Plan dopuszczenia powinien uwzględniać ryzyka charakterystyczne dla danego zagadnienia: porównywanie partii poddanych różnej obróbce skrawaniem lub cieplnej, odrzucanie bez ustalonej reguły wyników próbek, które nie uległy zniszczeniu, lub uszkodzeń powstałych poza oczekiwanym miejscem oraz ekstrapolowanie poza zbadany zakres naprężeń i trwałości. SP Center może zaproponować analizę wykonalności i przebieg procesu zapewniający jego kontrolę, lecz rysunek, przywołane specyfikacje, zatwierdzone odstępstwa i wymagania klienta przekazane w łańcuchu dostaw pozostają wiążącą podstawą umowną.
| Dane wejściowe zapytania ofertowego | Dlaczego to ma znaczenie |
|---|---|
| Nadzorowany rysunek i jego wydanie | Określa tożsamość części, strefy obróbki, granice i wyłączenia. |
| Materiał, obróbka cieplna i powierzchnia przed procesem | Wspomaga ocenę medium, uszkodzeń, chropowatości, zanieczyszczeń i kolejności operacji. |
| Obowiązujące specyfikacje i wymagania klienta przekazane w łańcuchu dostaw | Wskazuje obowiązujące źródło wymagań dotyczących intensywności, pokrycia, medium, zapisów i kryteriów odbioru. |
| Geometria, wymiary, masa i cechy reprezentatywne | Potwierdza wykonalność procesu w odniesieniu do reprezentatywnej próbki i stanu powierzchni oraz miejsca o najtrudniejszym dostępie. |
| Liczba części, zasady tworzenia partii i plan dostaw | Umożliwia opracowanie procesu produkcyjnego, planu zdolności produkcyjnych, poziomu identyfikowalności i podstawy handlowej. |
| Wymagania dotyczące powierzchni, wymiarów i zapisów | Zapobiega traktowaniu intensywności lub pokrycia powierzchni jako jedynej podstawy dopuszczenia. |
Tabela 3. Dane wejściowe zapytania ofertowego do kontrolowanego przeglądu projektu.
MATERIAŁY POMOCNICZE DO ZAPYTANIA OFERTOWEGO Prześlij nadzorowany rysunek, wymagania i planowaną liczbę części na adres [email protected]. W sprawie wstępnej oceny wykonalności zadzwoń pod numer +48 519 772 773.
Jakie powszechne błędne przekonania na temat badań zmęczeniowych po kulowaniu — projektowania wiarygodnego porównania — wymagają sprostowania?
SPRAWDŹ Prawidłowa intensywność Almena wystarcza do pełnej oceny wyników badań zmęczeniowych po kulowaniu. Fałsz. Intensywność, pokrycie, stan części i wyniki właściwe dla danego zastosowania pozostają odrębnymi kwestiami.
SPRAWDŹ Zakwalifikowane nastawy można automatycznie przenieść na inną maszynę lub część. Fałsz. Ten artykuł dotyczy planowania badań i wyników potwierdzających. Nie obiecuje możliwego do przeniesienia mnożnika trwałości ani nie zastępuje walidacji konstrukcji części.
SPRAWDŹ Większa ekspozycja zawsze poprawia wynik. Fałsz. Główne zagrożenia to porównywanie partii różniących się obróbką skrawaniem lub cieplną, odrzucanie wyników bez zniszczenia lub uszkodzeń poza określonym miejscem bez ustalonej reguły oraz ekstrapolowanie poza zbadany zakres naprężeń i trwałości.
SPRAWDŹ Kontrola wzrokowa powierzchni zastępuje nadzorowane zapisy. Fałsz. Jeżeli takie wyniki są wymagane, dokumentacja dopuszczenia powinna obejmować wykresy S-N lub dane trwałości odkształceniowej z oznaczeniem prób zakończonych bez zniszczenia, informacje o powierzchni, naprężeniach szczątkowych i chropowatości oraz wyniki fraktografii i rozkład miejsc uszkodzeń.
Często zadawane pytania o badania zmęczeniowe po kulowaniu — jak zaprojektować wiarygodne porównanie
Jakie informacje są potrzebne do wyceny badań zmęczeniowych po kulowaniu?
Przydatne zapytanie ofertowe obejmuje nadzorowany rysunek wraz z numerem rewizji, materiał i stan po obróbce cieplnej, określone strefy obróbki i strefy wyłączone, obowiązujące normy, wymagania dotyczące intensywności i pokrycia powierzchni, ograniczenia dotyczące powierzchni i wymiarów, liczbę części, zasady podziału na partie oraz wymagane zapisy. Pierwszy przegląd techniczny powinien również uwzględniać reprezentatywną próbkę i stan jej powierzchni, sposób obciążenia, współczynnik asymetrii cyklu, środowisko i graniczną liczbę cykli bez zniszczenia, a także liczebność próby, randomizację i opracowanie statystyczne.
Jakie zapisy potwierdzają nadzór nad badaniami zmęczeniowymi po kulowaniu?
Zestaw zapisów powinien łączyć identyfikację części i partii z zakwalifikowaną maszyną, medium do kulowania, uchwytem oraz programem, a następnie obejmować aktualną intensywność, pokrycie i wymagane kontrole części. W tym przypadku dokumentacja potwierdzająca powinna obejmować dane krzywej S–N lub trwałości odkształceniowej z oznaczeniem próbek, które nie uległy zniszczeniu do końca próby, informacje o powierzchni, naprężeniach szczątkowych i chropowatości oraz wyniki fraktografii i rozkład miejsc uszkodzeń.
Czy skuteczny, zatwierdzony zestaw parametrów można przenieść na inną część lub maszynę?
Same nastawy nie wystarczą. Przy przenoszeniu procesu należy przeanalizować różnice w zakresie wyposażenia, medium, geometrii, kinematyki, oprzyrządowania i kryteriów akceptacji. Główne ryzyka związane z badaniami zmęczeniowymi po kulowaniu obejmują porównywanie partii różniących się obróbką skrawaniem lub cieplną, odrzucanie bez ustalonej reguły wyników próbek, które nie uległy zniszczeniu do granicznej liczby cykli, lub zniszczeń poza właściwą lokalizacją oraz ekstrapolowanie poza zbadany zakres naprężeń i trwałości.
Czy prawidłowa intensywność Almena potwierdza wynik uzyskany na elemencie?
Nie. Intensywność Almena charakteryzuje strumień kulujący w zdefiniowanych warunkach badania. Pokrycie części, dostęp, stan powierzchni, wymiary, naprężenia szczątkowe i właściwości zmęczeniowe są odrębnymi zagadnieniami i wymagają dokumentacji potwierdzającej wskazanej na rysunku lub w planie kwalifikacji.
Kiedy należy ponownie kwalifikować badania zmęczeniowe po kulowaniu?
Potrzebę ponownej kwalifikacji należy ocenić po zmianie, która może zmienić zakwalifikowaną zależność między parametrami wejściowymi a wynikami, w tym zmianie maszyny, dyszy lub koła rzutowego, medium, separatora, uchwytu, programu, geometrii części lub metody kontroli. W ramach działań należy utrzymać z góry określony protokół i pytanie dotyczące akceptacji, charakterystykę porównywanych procesów oraz analizę statystyczną wraz z oceną przełomów.
Czy kulowanie może naprawić istniejące pęknięcie lub wadę będącą podstawą odrzucenia?
Nie. Kulowanie jest kontrolowanym procesem poprawy właściwości powierzchni, a nie metodą naprawy pęknięć. Istniejące uszkodzenia należy wykryć i ocenić, a decyzję dotyczącą dalszego postępowania musi przed kulowaniem podjąć uprawniona jednostka odpowiedzialna za projekt i naprawę.
Czy śrutowanie jest dopuszczalnym zamiennikiem kulowania, po którym przeprowadza się badania zmęczeniowe?
Nie — nie automatycznie. Śrutowanie jest zwykle wymagane do czyszczenia, usuwania zgorzeliny lub nadawania tekstury, natomiast kontrolowane kulowanie wymaga określenia medium, intensywności, pokrycia powierzchni, ekspozycji i identyfikowalności. Zastąpienie jednego procesu drugim wymaga zgody jednostek odpowiedzialnych za projekt i wymagania umowne dotyczące elementu.
Jak SP Center może ocenić ten projekt kulowania?
Prześlij nadzorowany rysunek, materiał i stan obróbki cieplnej, wymagane normy, strefy obróbki i maskowania, planowaną liczbę części oraz wymagane zapisy odbiorowe. SP Center może następnie ocenić wykonalność, wskazać brakujące dane wejściowe i zaproponować sposób kwalifikacji. W sprawie wstępnej konsultacji zadzwoń pod numer +48 519 772 773.
Jakie są najważniejsze wnioski?
- Wiarygodne porównanie zmęczeniowe wyodrębnia wpływ przebiegu procesu kulowania, zachowując statystyczną porównywalność materiału, obróbki cieplnej, geometrii, obróbki skrawaniem, stanu powierzchni, środowiska i obciążenia. Przed uzyskaniem wyników należy określić w badaniu sterowanie naprężeniem lub odkształceniem, współczynnik asymetrii cyklu, częstotliwość, kryterium zakończenia badania bez zniszczenia, przydział próbek, miejsce zniszczenia oraz metodę analizy.
- Należy kontrolować reprezentatywność próbki i stan powierzchni, rodzaj obciążenia, współczynnik asymetrii cyklu, środowisko i graniczną liczbę cykli bez zniszczenia oraz liczebność próby, randomizację i analizę statystyczną jako jeden wzajemnie powiązany system.
- Aby zachować stabilność zatwierdzonego przebiegu procesu, stosuj z góry określony protokół i pytanie stanowiące kryterium odbioru, prowadzoną parami charakterystykę procesów oraz analizę statystyczną wraz z analizą przełomów.
- Przed dopuszczeniem wyrobu należy wykryć i wyeliminować następujące problemy: porównywanie partii o różnej obróbce skrawaniem lub cieplnej, odrzucanie bez ustalonej reguły wyników próbek, które nie uległy zniszczeniu, lub pęknięć poza ocenianym obszarem oraz ekstrapolowanie poza zbadany zakres naprężeń i trwałości.
- Zbuduj pakiet dokumentacji potwierdzającej w oparciu o dane S–N lub dane trwałości odkształceniowej z oznaczeniem próbek, które osiągnęły graniczną liczbę cykli bez zniszczenia, informacje o powierzchni, naprężeniach szczątkowych i chropowatości oraz fraktografię i rozkład miejsc uszkodzenia.
- Za podstawę akceptacji należy uznawać rysunek, umowę, wymagania klienta przekazane w łańcuchu dostaw oraz kompletne, nadzorowane wydania norm.
Które powiązane poradniki SP Center warto przeczytać w następnej kolejności?
- Profil naprężeń szczątkowych w funkcji głębokości po kulowaniu: jak interpretować wykres
- Pomiar chropowatości powierzchni po kulowaniu: parametry i pułapki
- Pomiar naprężeń szczątkowych metodą XRD po kulowaniu
- Czym jest kulowanie?
Które źródła techniczne stanowią podstawę tego poradnika?
1. ASTM E466-21, Force Controlled Constant Amplitude Axial Fatigue Tests of Metallic Materials
4. Leitner i in., Influence of Peening Intensity on Shot-Peened Titanium Components
5. SAE J442_202602, Narzędzia do wyznaczania i weryfikacji intensywności kulowania
6. SAE J443_202512, Procedury wyznaczania i weryfikacji intensywności kulowania
7. SAE J2277_202301, Wyznaczanie pokrycia w kulowaniu
8. SAE ARP7488, Wytyczne dotyczące projektowania i kontroli procesu kulowania
