Kulstorlek vid kulpening

Hur man väljer och kontrollerar en partikelstorleksfördelning utan att behandla nominell beteckning som bevis på intensitet, täckningsgrad eller komponentprestanda

Kulstorlek vid kulpening är en kontrollerad partikelstorleksfördelning, inte en exakt diameter. Fördelningen påverkar partikelpopulation, acceleration, tillgång till komponentegenskaper, ytstruktur, intensitetsrespons och täckningsutveckling. Valet måste därför koppla mediematerialet och storleksområdet till den faktiska utrustningen, geometrin, komponentmaterialet och nödvändiga underlag. En nominell mediebeteckning ensam kvalificerar inte processen.

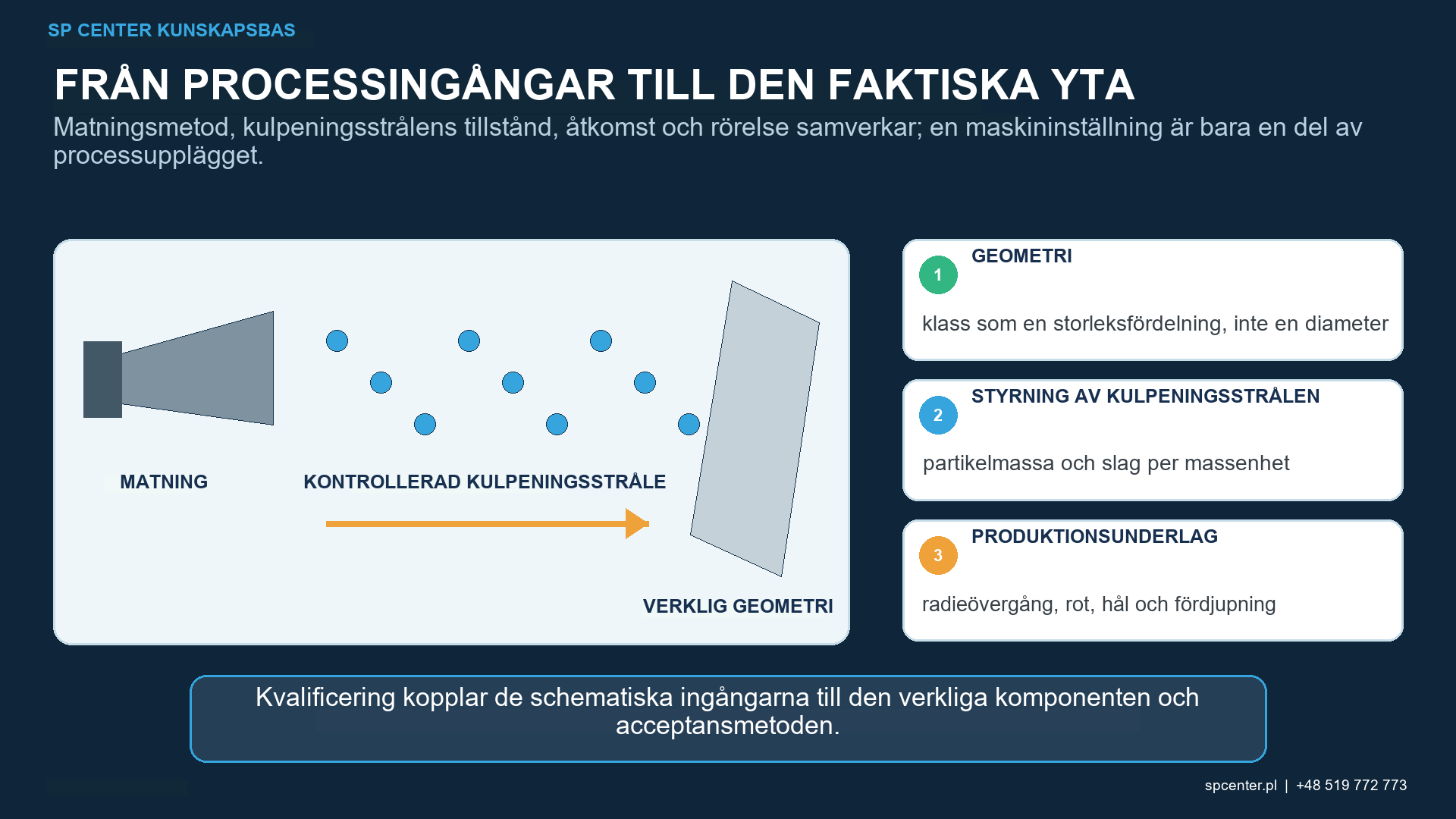

Figur 1. Kulstorlek är en kontrollerad partikelstorleksfördelning, inte en exakt partikeldiameter.

Hur påverkar kulstorleken kulpeningsprocessen?

Storleksrelaterad effekt	Varför den ändras	Nödvändig teknisk kontroll
Partikelmassa och stötrespons	För samma material förändras partikelmassan kraftigt med karakteristisk diameter, medan den faktiska hastigheten också beror på utrustningen	Kvalificera den resulterande strömmen genom den erforderliga intensiteten och komponentunderlaget
Antal stötar	En given mediemassa innehåller en annan partikelpopulation när storleken ändras	Fastställ täckningsexponering på representativ geometri
Åtkomst och skuggning	Stora partiklar kanske inte når smala radier, spår, hål eller skärmade funktioner på samma sätt	Verifiera fysisk åtkomst och funktionsspecifika täckningsgrad
Ytstruktur och lokal deformation	Kontaktstorlek, material, hårdhet, hastighet och vinkel samverkar	Bekräfta ytråhet, skador och dimensionsgränser på det faktiska materialet
Djup på komponentrespons	Spännings- och plastisk töjningsfördelning beror på det fullständiga stöttillståndet	Använd komponentspecifik validering när djup eller prestanda specificeras

Tabell 1. Dessa är interagerande effekter, inte enriktningsregler. En storleksförändring kan inte utvärderas utan det faktiska mediematerialet, utrustningen, hastigheten eller hjulets skick, flödet, vinkeln, exponeringen och komponentgeometrin.

Hur ska kulpeningsmediets partikelstorlek väljas?

Valinmatning	Fråga	Underlag
Styrande krav	Är en mediebeteckning, material eller storleksfördelning redan åberopad?	Ritning, processspecifikation, kundtillägg och godkänd källlista
Komponentgeometri	Kan den valda populationen nå alla nödvändiga funktioner utan oacceptabla gränseffekter?	Åtkomststudie, fixtur- och strömgeometri, representativ täckningsgrad
Komponentmaterial och yta	Är den resulterande ytråheten och deformationen acceptabel för legeringen, hårdheten och startförhållandena?	Representativ ytinspektion och materialspecifik kvalificering
Erforderlig intensitet och täckningsgrad	Kan det valda mediet producera de specificerade processresultaten inom ett stabilt driftsområde?	Mättnadskurva eller verifieringsbevis och täckningsutveckling
Nedströms väg och service	Kan inbäddade medier, ytstruktur eller materialborttagning påverka rengöring, beläggning, dimensioner eller prestanda?	Nedströms process- och komponentvalideringsbevis där det behövs

Tabell 2. Om ritningen eller specifikationen redan anger en mediebeteckning kräver substitution det föreskrivna tekniska godkännandet. Om valet förblir öppet måste utvecklingen baseras på representativa delar och mätbara acceptanskriterier.

Varför är åtkomst lika viktigt som intensitet?

En mediepopulation kan generera den erforderliga Almenintensiteten vid en hållare och ändå misslyckas med att nå en smal avrundning, spår, hål eller maskerad övergång. Fysisk åtkomst, strömskuggning, studs och lokal anslagsvinkel måste granskas på komponenten. Underlag för täckningsgrad på en enkel plan yta kan inte automatiskt frigöra en svår funktion.

Omvänt kan val av endast mindre medier för åtkomst ändra ytråhet, exponering som krävs för täckningsgrad, medieuppdelning och djupet av komponentresponsen. Kvalificeringsvägen bör etablera ett stabilt driftsfönster snarare än att optimera en enda utgång.

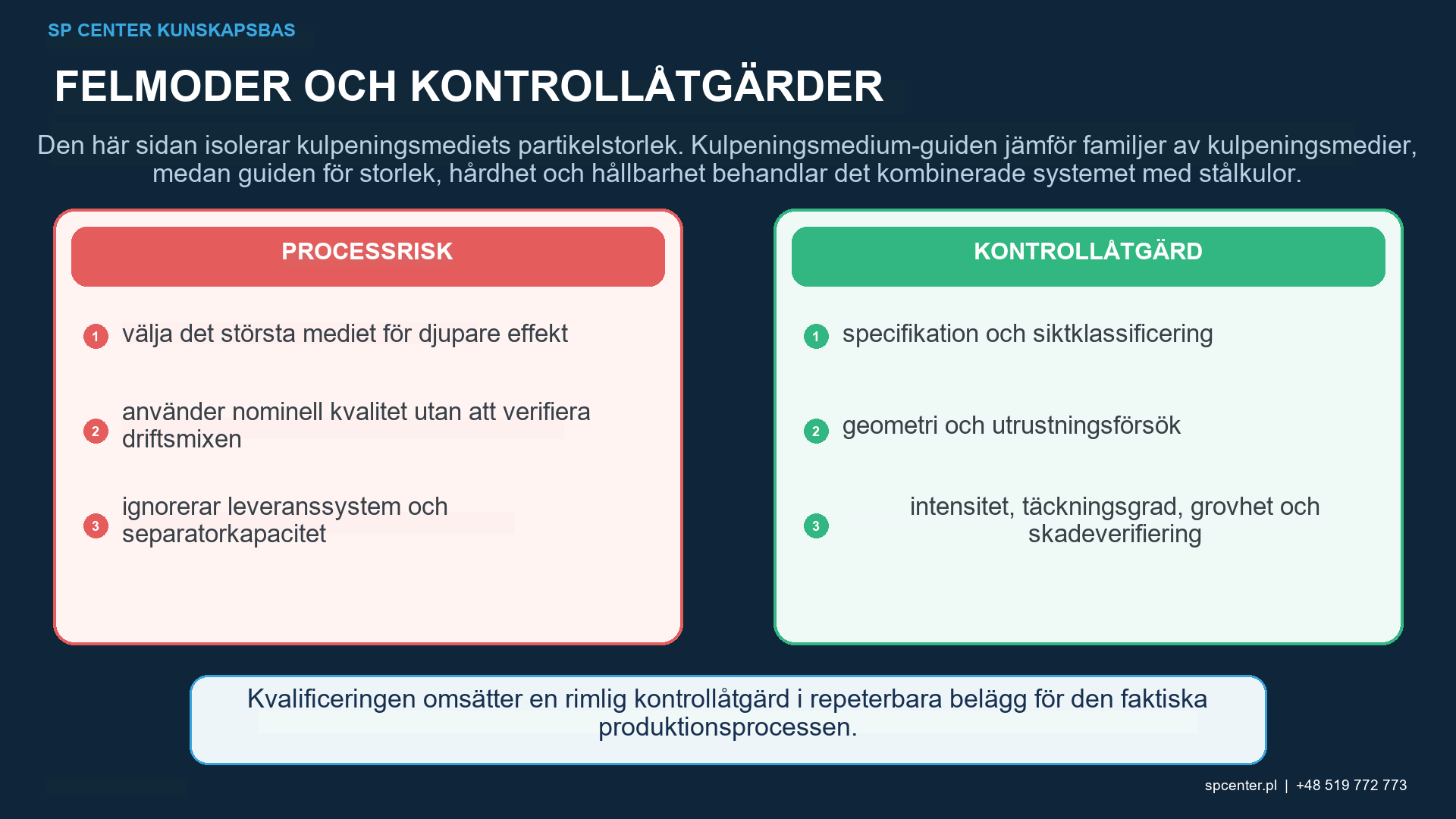

Figur 2. Storleksval måste koppla samman mediematerial och distribution med geometri, åtkomst, intensitet, täckningsgrad och tillåtet ytförhållande.

Hur skiljer sig kontroller av inkommande partier och driftsblandningar åt?

Kontrollsteg	Primärt syfte	Typisk post
Leverantörsparti	Bekräfta identitet och den åberopade levererade storleksfördelningen	Certifikat, parti, mottagande av prov och acceptansresultat
Maskinfyllning	Förhindra felaktig beteckning, blandning och ogodkänd substitution	Utgivnings-, linjeavstånds- och laddningspost
Driftsblandning	Detektera slitage, brott, klassificeringsavdrift och påfyllningsobalans	Representativt processprover, siktresultat och trend
Processverifiering	Bekräfta den kvalificerade kulpeningsstrålen efter storleksrelaterade förändringar	Almen och övervakade parameterbevis som krävs enligt processplanen
Komponentacceptans	Bekräfta behandling av faktiska ritningsdefinierade ytor	Täckningsgrad, gränser, yttillstånd och åberopade dimensioner

Tabell 3. Mottagande av acceptans bekräftar det levererade provet vid mottagningstillfället. Det bevisar inte storleksfördelningen efter att mediet har cirkulerat, slitits, gått sönder, fyllts på och passerat genom klassificeraren.

Hur ska storleksfördelningen mätas?

Mätelement	Kontroll	Felläge
Provtagning	Definierad plats, tidpunkt, kvantitet och ren utrustning	Segregerat eller lämpligt prov representerar inte populationen
Provreduktion	Godkänd uppdelningsväg som bevarar fördelningen	Fina eller grova partiklar går företrädesvis förlorade
Sikt eller analysutrustning	Tillämpligt nät eller mätsystem, status, renlighet och metod	Skadad sikt, blockerad öppning, fel enhet eller overifierat instrument
Testutförande	Definierade inställningar för laddning, varaktighet eller analys och fullständig massbalans där det behövs	Överbelastning, partikelförlust eller selektiv omtestning ändrar resultatet
Rapportering	Råfraktioner, enheter, beräkning, acceptans och providentitet	Endast en nominell beteckning rapporteras utan den uppmätta fördelningen

Tabell 4. För gjutna kulor kan SAE J444 vara relevant när dokumentet åberopas; andra grupper av kulpeningsmedier omfattas av sina respektive detaljspecifikationer. Den styrda metoden och den avtalsmässiga kravhierarkin avgör vilka utrustningar, fraktioner och gränser som krävs.

Provtagning är den första mätningen. Ett representativt prov av driftsblandningen bör kopplas till den faktiska strömmen, maskinen och tidsfönstret. Provreduktion måste bevara populationen före siktning eller annan godkänd analys. Råfraktioner och massbalans bör finnas tillgängliga där det behövs så att ett acceptansvärde kan rekonstrueras.

Vilka ändringar kan ogiltigförklara ett godkänt processupplägg för mediestorlek?

En annan mediebeteckning eller leverantörsväg, material- eller densitetsändring, klassificerings- eller siktbyte, påfyllningsstrategi, maskin-, munstyckes- eller hjulkonfiguration, fixtur, åtkomst- eller komponentmaterial kan påverka representativiteten. Ändringskontroll bör fastställa de erforderliga mottagningstesterna, intensitetsverifiering, täckningsutveckling, ytinspektion och omkvalificering.

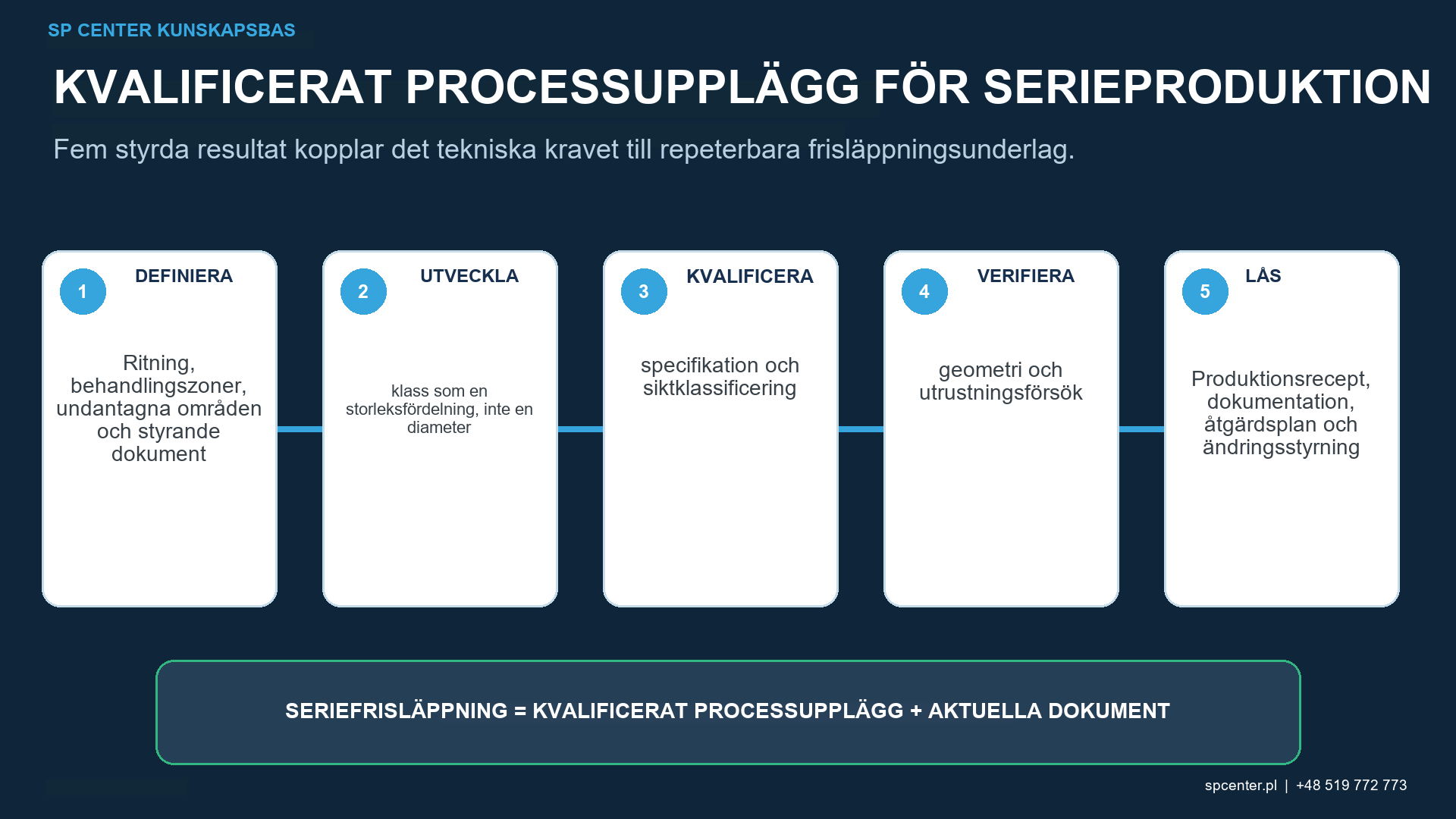

Figur 3. Kontroll av inkommande parti- och driftsblandningsstorlek stöder den kvalificerade processen men ersätter inte komponentgodkännande.

Vilka fynd kräver begränsning?

Fynd	Möjlig orsak	Krävt svar
För stor understorlek	Problem med slitage, brott, klassificering eller påfyllning	Spärra, bekräfta, bedöm intensitet och yteffekter, återställ den operativa blandningen
För stor överstorlek	Felaktig tillsats, skadad sikt, leverantörs- eller segregeringsfel	Stoppa användningen, verifiera identitet och åtkomst- eller skaderisk, spärra produkt
Beteckning för blandade medier	Hanterings- eller omställningsfel	Öppna kontaminerings- och spårbarhetsundersökningar
Korrekt storleksresultat men intensitetsavvikelse	Hastighet, flöde, utrustning eller mediematerial ändrat	Undersök den fullständiga konfigurationen för kulpeningsstrålen
Korrekt intensitet men storleksresultat utanför gräns	Olika populationer ger fortfarande liknande standardiserade svar	Släpp inte ut enbart baserat på intensitet; följ kulpeningsmedium- och produkthantering

Tabell 5. Korrigering av driftsblandningen kasserar inte automatiskt komponenter som bearbetats sedan det senaste acceptabla storleksbeviset. Produktbedömningen måste beakta intensitetshistorik, täckningsgrad, yttillstånd, material och kundkrav.

Vilka dokumentation visar storlekskontroll?

Tillämpliga kulpeningsmedium allmänna och detaljerade specifikationer, ritningar och kundrevisioner.
Leverantör, beteckning, material, parti, certifikat och mottagande av godkännande.
Lagring, utfärdande, maskinladdning, påfyllning, klassificering och hantering.
Provtagningsplats, tidpunkt, kvantitet, reduktion och providentitet.
Råsikt eller analytiska fraktioner, enheter, beräkningar, utrustningsstatus och acceptans.
Trender, avvikelser, spärrning, återställning, omverifiering och produkthantering.

Vanliga frågor

Är kulstorleken en exakt partikeldiameter?

Nej. Produktionsmedier kontrolleras som en fördelning definierad av den åberopade mediespecifikationen och testmetoden. Den kommersiella beteckningen betyder inte att varje partikel har en diameter.

Skapar större kulor alltid högre intensitet?

Ingen universell regel gäller. Partikelmassa, faktisk hastighet, material, hårdhet, utrustning och ströminställningar samverkar. Intensitet måste bestämmas eller verifieras för den kvalificerade konfigurationen.

Förbättrar mindre kulor alltid täckningsgraden?

Mindre kulpeningsmedium kan öka stötpopulationen och få tillgång till vissa funktioner, men täckningsgraden beror också på flöde, hastighet, vinkel, rörelse, exponering och geometri. Den måste etableras på representativa komponentytor.

Kan samma storlek på kulpeningsmediet överföras till ett annat material eller en annan geometri?

Inte enbart på beteckning. Åtkomst, ytråhet, intensitet, täckningsgrad, ytskada och komponentrespons måste förbli representativa enligt den styrande kvalificeringsvägen.

Varför måste driftsblandningen testas efter godkännande?

Slitage, brott, påfyllning och klassificering förändrar den recirkulerande fördelningen. Maskinpopulationen kan därför skilja sig från det ursprungliga leverantörspartiet.

Vad händer efter ett resultat utanför gränsstorleken?

Den berörda processen och produktfönstret bör begränsas enligt krav, resultatet bekräftas, orsaken undersökas, mediesystemet återställas och produkthanteringen slutföras före frisläppande.

Viktiga slutsatser

Kulstorlek är en kontrollerad fördelning, inte en partikeldiameter.
Storleksval måste koppla samman geometri, åtkomst, material, ytgränser, intensitet och täckningsgrad.
Kontroller av mottagande parti och driftsblandning är olika underlagsnivåer.
Korrekt intensitet bevisar inte en överensstämmande storleksfördelning; en överensstämmande fördelning bevisar inte komponenttäckning.
Resultat utanför gränserna kräver både återställning av mediesystemet och beslut om fortsatt hantering av produktfönstret.
