Kulornas form vid kulpening

Hur partikelgeometri påverkar kontakt, yttillstånd och processstabilitet – och hur man inspekterar inkommande partier och den operativa blandningen

Partikelformen är en styrd egenskap hos kulpeningsmediet, eftersom partikelgeometrin förändrar de lokala kontaktförhållandena. Rundade eller korrekt konditionerade partiklar, kantiga fragment, avlånga partiklar och sammanvuxna eller kraftigt slitna former träffar inte komponenten på samma sätt. Formstyrningen måste därför omfatta både det levererade mediepartiet och den cirkulerande driftblandningen. Den stöder en kvalificerad process men ersätter inte Almenintensitet, täckningsgrad eller kontroll av komponentytan.

Figur 1. Rundade, konditionerade, kantiga, brutna och förlängda partiklar skapar olika kontaktförhållanden vid nedslag.

Vilka partikelformer spelar roll?

Observerad form	Möjligt ursprung	Tekniskt problem
Rundad eller korrekt konditionerad partikel	Överensstämmande produktions- och konditioneringsprocess	Förväntat kontaktförhållande för den kvalificerade gruppen av kulpeningsmedier
Kantigt eller vasst fragment	Brott, dålig konditionering eller främmande slipmedel	Lokal risk för skärning, vikning, ytråhet eller ytskador
Avlång partikel	Otillräckligt konditionerad skuren tråd eller blandade medier	Riktad kontakt, inkonsekvent slagrespons och möjlig avvikelse från specifikation
Sammanvuxen, agglomererad eller dubbel partikel	Tillverkning defekt eller agglomerering	Överdimensionerad lokal påverkan och instabil klassificering
Tillplattad eller kraftigt sliten partikel	Plastisk deformation, olämplig hårdhet eller förlängd återvinning	Förändrad kontaktyta, minskad hållbarhet och driftblandningsdrift

Tabell 1. De acceptabla kategorierna och gränserna beror på den åberopade mediespecifikationen och detaljspecifikationen. Beskrivande termer i denna guide är inte universella acceptanskriterier.

Varifrån kommer ogynnsamma former?

Källa	Mekanism	Kontroll
Leverantörsparti	Felaktig konditionering eller överdrivna formdefekter	Godkänd mediebeteckning, partispårbarhet och obligatorisk mottagningsinspektion
Normal recirkulation	Utmattningsbrott och slitage ackumulerar defekta partiklar	Provtagning av driftsblandning, klassificeringsprestanda och kontroll av påfyllning
Utrustningens skick	Skador på hjul, munstycke, slang eller separator genererar fragment eller ändrar brottfrekvensen	Underhåll, slitageinspektion och processtrender
Korskontaminering	Ett annat medium eller slipmedel kommer in i systemet	Segregering, kvalificerad omställning och kontaminering undersökning
Provtagning eller beredning	Förvrängning, överlappande partiklar eller dålig avbildning ger en felaktig klassificering	Representativ provtagning, validerad beredning och kontrollerade visningsförhållanden

Tabell 2. Ett dåligt formresultat kan indikera avvikelser från leverantörsparti, normal nedbrytning av driftsblandningen, utrustningsförsämring, korskontaminering eller en förvrängd inspektion. Undersökningen måste urskilja dessa orsaker.

Hur kan form förändra komponentytan?

En rundad kontakt tenderar att förskjuta material annorlunda än en vass kant eller långsträckt partikel. Vinkelfragment kan öka risken för lokal skärning, vikning eller ytråhet, medan överdimensionerade smälta partiklar kan skapa isolerade allvarliga avtryck. Det faktiska resultatet beror också på partikelmaterial, storlek, hårdhet, hastighet, anslagsvinkel, komponentmaterial och tidigare yttillstånd. Form bör aldrig utvärderas som en isolerad prestandagaranti.

Form påverkar även mediets hållbarhet och flöde. Trasiga eller tillplattade partiklar kan ändra storleksfördelningen, klassificeringsbelastningen, massflödet och intensitetsresponsen. Trenden i den operativa blandningen kan därför ge tidiga underlag på medie- eller utrustningsinstabilitet redan innan en formell gräns överskrids.

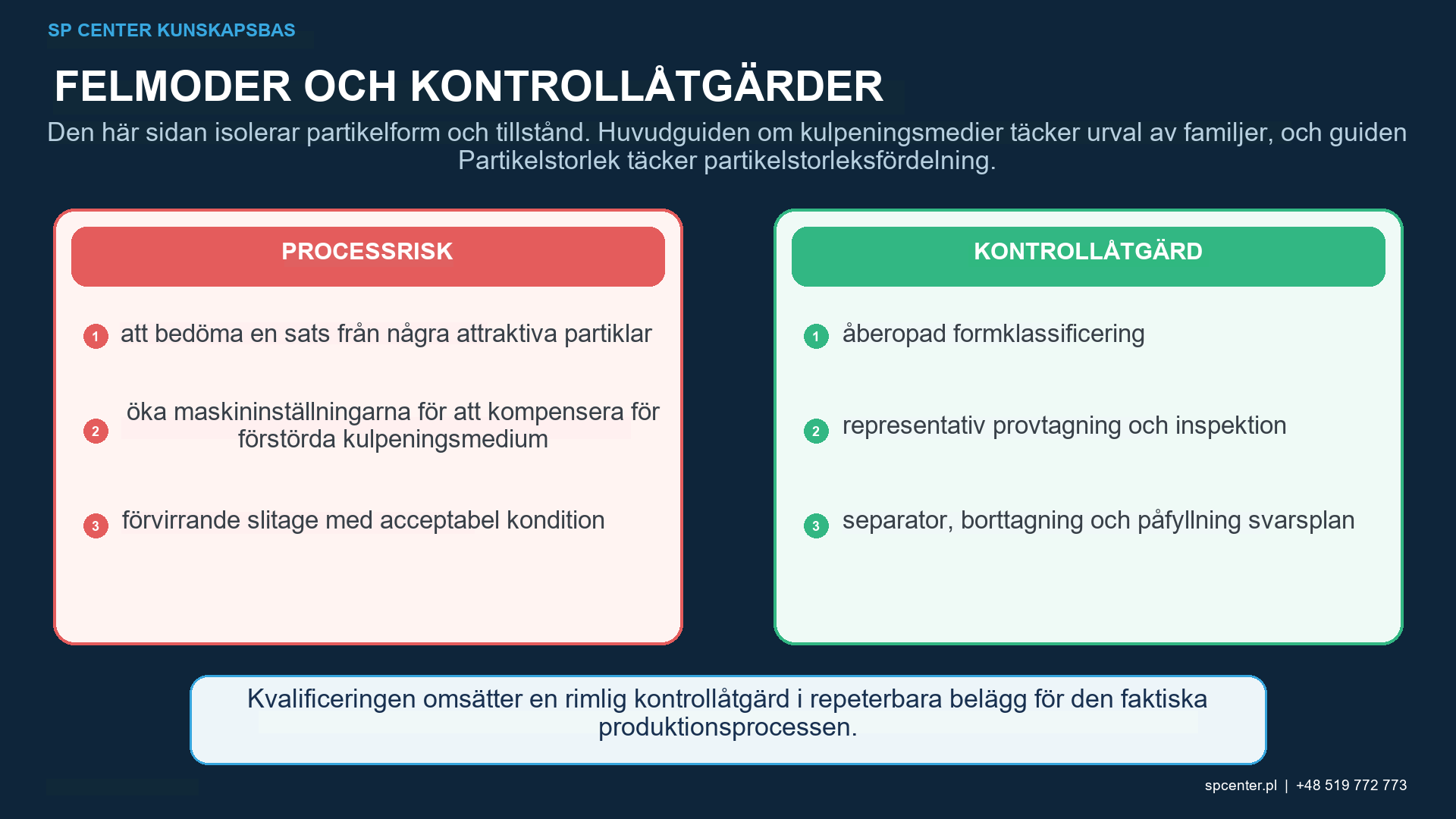

Figur 2. Kontroll av partikelform måste skilja inkommande partiers överensstämmelse från försämring av den recirkulerande operativa blandningen.

Vilka underlagsnivåer måste förbli separata?

Underlagsnivåer	Vad den besvarar	Vad som förblir separat
Godkännande av inkommande partiform	Huruvida det levererade provet uppfyller de åberopade formkriterierna	Mediets tillstånd efter service i maskinen
Kontroll av driftsblandningens form	Huruvida den recirkulerande populationen förblir inom det godkända tillståndet	Korrekt Almenintensitet och fullständig komponenttäckning
Verifiering av Almenintensitet	Huruvida kulpeningsstrålen har den erforderliga standardiserade effekten	Partikelformsfördelning och ytskador
Acceptans av komponentyta	Täckningsgrad, randvillkor och åberopade ytgränser	Överensstämmelse för varje medieparti utan medieposter

Tabell 3. Godkännande av medieform besvarar en mediefråga. Den kan inte frigöra en komponentyta, och ett tillfredsställande komponent- eller Almen-resultat kan inte rekonstruera saknade underlag på medieöverensstämmelse.

Hur ska ett formprov inspekteras?

Inspektionselement	Kontrollfråga	Gemensamt systematiskt fel
Provtagningsplats och tid	Representerar provet leverantörspartiet eller den aktiva driftsströmmen?	Ta endast en tillgänglig ytskopa efter segregering
Provreduktion	Bevarar delning trasiga, små, stora och oregelbundna partiklar?	Företrädesvis förlust av fina eller lätta fragment
Förberedelse	Separeras och presenteras partiklar utan överlappning eller orienteringsbias?	Dölja defekter under andra partiklar eller välja gynnsamma fält
Avbildning och klassificering	Är förstoringsgrad, belysning, kategorier och beslutsregler godkända?	Ändra tröskelvärden eller kategorier efter att ha sett resultatet
Räkning och rapportering	Är alla undersökta partiklar, undantag och beräkningar spårbara?	Rapportering av endast utvalda bilder istället för det fullständiga resultatet

Tabell 4. Representativ provtagning och kontrollerad beredning är lika viktiga som mikroskopi. En högupplöst bild av ett snedvridet prov är inte försvarbart underlag.

Den godkända metoden bör ange vilket tillstånd hos mediet som provtas, plats och tidpunkt för provtagningen, provdelning, beredning, förstoring eller avbildningsförhållanden, klassificeringskategorier, antal eller beräkningsmetod, acceptanskriterier och registrering. Automatiserad bildanalys kan förbättra repeterbarheten när segmenterings- och klassificeringslogiken är kvalificerad för den aktuella gruppen av kulpeningsmedier och de förväntade defekterna.

Hur ska inkommande och processfrekvens ställas in?

Mottagnings- och driftsmixfrekvenser måste följa den styrande specifikationen, kundkravet och den godkända kontrollplanen. Ytterligare kontroller kan vara motiverade efter ett nytt parti, maskinunderhåll, klassificeringsbyte, ovanlig medieförbrukning, intensitetsdrift, ytanomali eller misstänkt kontaminering. En universell frekvens bör inte uppfinnas från en annan process.

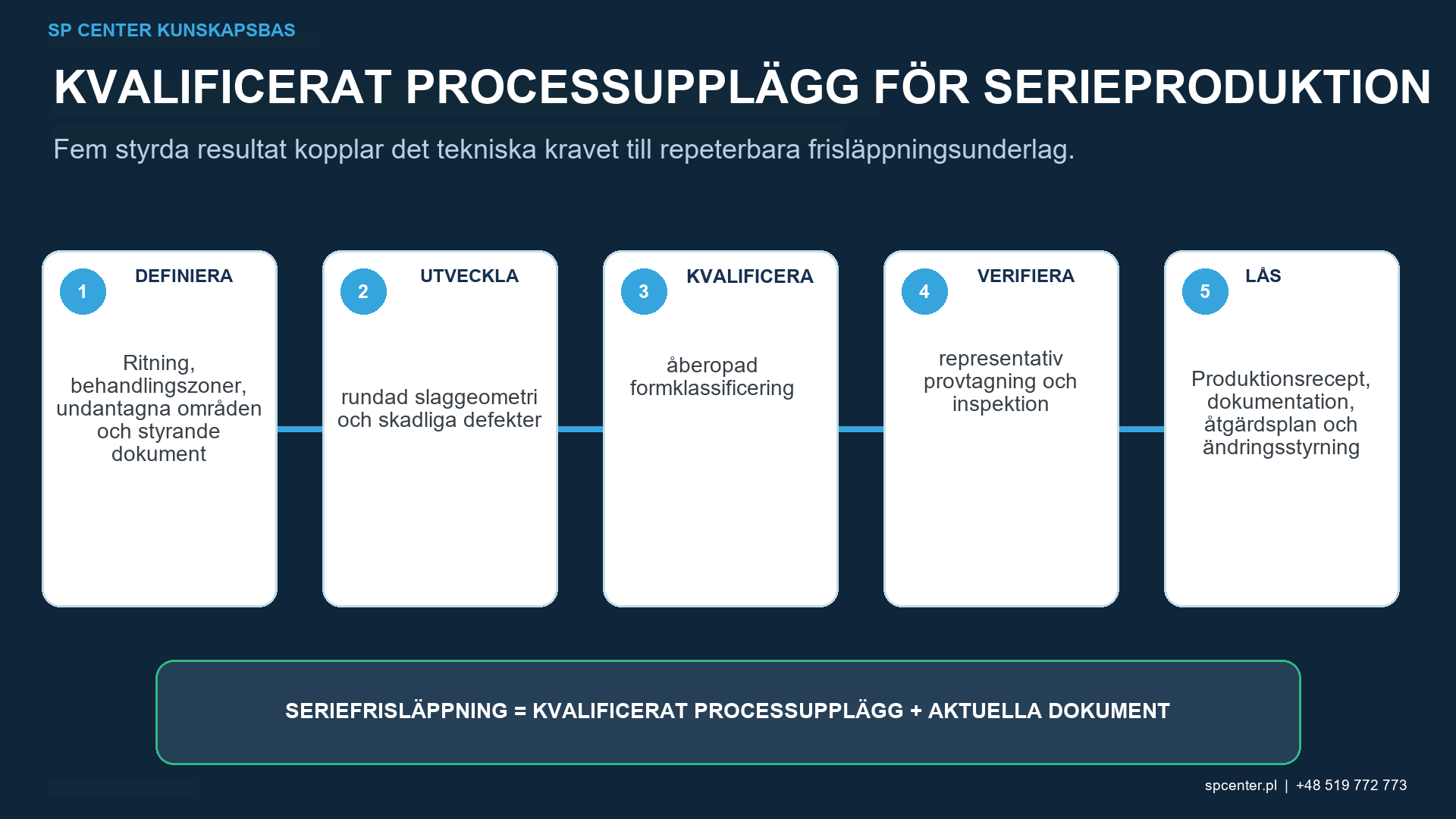

Figur 3. Formacceptans stöder mediekontroll men ersätter inte intensitet, täckningsgrad eller inspektion av komponentyta.

Vilka fynd kräver spärrning eller utredning?

Fynd	Omedelbar respons	Produktfråga
Formresultat utanför tillämplig gräns	Stoppa eller begränsa användningen av den berörda driftsblandningen och bekräfta mätningen	Vilka komponenter har bearbetats sedan det senaste acceptabla formbeviset?
Snabb ogynnsam trend inom gränserna	Undersök medias hållbarhet, klassificerare och utrustningens skick	Kan trenden påverka intensitet, ytråhet eller ytbeskaffenhet före nästa planerade kontroll?
Främmande kantiga partiklar	Inled en kontamineringsundersökning och separera påverkade kulpeningsmedium	Är det främmande materialet kompatibelt med komponenten och nedströmsvägen?
Korrigera intensiteten med oacceptabel form	Fortsätt spärrningen; släpp inte ut enbart på grund av intensitet	Kan lokala ytskador eller inbäddat material förbli oupptäckt?
Oklar klassificering	Upprepa med den godkända metoden eller eskalera till teknisk granskning	Är underlagen tillräckliga för ett beslut om kontraktuellt godkännande?

Tabell 5. Påfyllning med färskt medium kan späda ut en defekt population men fastställer inte i sig orsaken, återställer spårbarhet eller kasserar den berörda produkten.

Vilka dokumentation visar formkontroll?

Tillämplig mediespecifikation, detaljspecifikation och kundrevision.
Leverantör, mediebeteckning, parti, certifikat och mottagningsstatus.
Maskin, driftsblandning, påfyllning och klassificerings- eller separatortillstånd.
Provtagningspunkt, tid, metod, provreduktion och beredning.
Bilder, kategorier, råa antal, beräkning, utrustnings- eller programvaruidentitet och resultat.
Trender, avvikelser, spärrning, återställning, produkthantering och frisläppning.

Vanliga frågor

Varför är kulornas form viktig vid kulpening?

Partikelformen avgör det lokala kontaktförhållandet. Rundade eller korrekt konditionerade medier och kantiga, trasiga eller avlånga partiklar kan ge olika risker för ytråhet, materialförskjutning, hållbarhet och ytskador.

Bevisar en sfärisk kommersiell beteckning acceptabel form?

Nej. Den levererade satsen och driftblandningen måste uppfylla de formkriterier och den kontrollmetod som gäller för den aktuella gruppen av kulpeningsmedier samt kundkraven.

Kan korrekt Almenintensitet bevisa acceptabel partikelform?

Nej. En operativ blandning med formdefekter kan fortfarande ge ett Almen-resultat inom intervallet. Form, intensitet och acceptans av komponentytan kräver separata underlag.

Ska varje oregelbunden partikel kasseras?

Uppfinn inte en nolldefektregel. Formkategorier, provstorlek, tillåten population och beslut om fortsatt hantering måste komma från den styrande specifikationen och den godkända processen.

Varför kan driftsblandningen skilja sig från leverantörspartiet?

Recirkulation introducerar slitage och brott, medan påfyllning och klassificering ändrar populationen. Utrustningsslitage och korskontaminering kan ge ytterligare formdefekter.

Vad händer efter ett ogynnsamt formresultat?

Processen och det berörda produktfönstret bör begränsas enligt krav, resultatet bekräftas, orsaken undersökas, mediesystemet återställas och beslut om fortsatt hantering av produktenen slutförs enligt den godkända proceduren.

Viktiga slutsatser

Partikelformen förändrar den lokala stötkontakten och kan påverka grovhet, skaderisk och mediets hållbarhet.
Leverantörspartiets form och driftsblandningens form är separata kontrollbeslut.
Provtagnings-, berednings- och klassificeringsregler avgör om resultatet är representativt.
Korrekt intensitet bevisar inte acceptabel form; acceptabel form bevisar inte komponenttäckning.
Negativa resultat kräver orsaksundersökning, mediaåterställning och produktfönsterhantering.
