Tvar média pri guľôčkovaní

Ako geometria častíc ovplyvňuje kontakt, stav povrchu a stabilitu procesu – a ako kontrolovať prichádzajúce šarže a prevádzkovú zmes

Tvar častíc je riadenou vlastnosťou média pri guľôčkovaní, pretože geometria častíc mení lokálne podmienky kontaktu. Zaoblené alebo správne kondicionované častice, hranaté úlomky, predĺžené častice a zrastené alebo silno opotrebované tvary nedopadajú na súčiastku rovnakým spôsobom. Riadenie tvaru sa preto musí týkať dodanej dávky média aj recirkulujúcej prevádzkovej zmesi. Podporuje kvalifikovaný proces, ale nenahrádza Almenovu intenzitu, stupeň pokrytia ani kontrolu povrchu súčiastky.

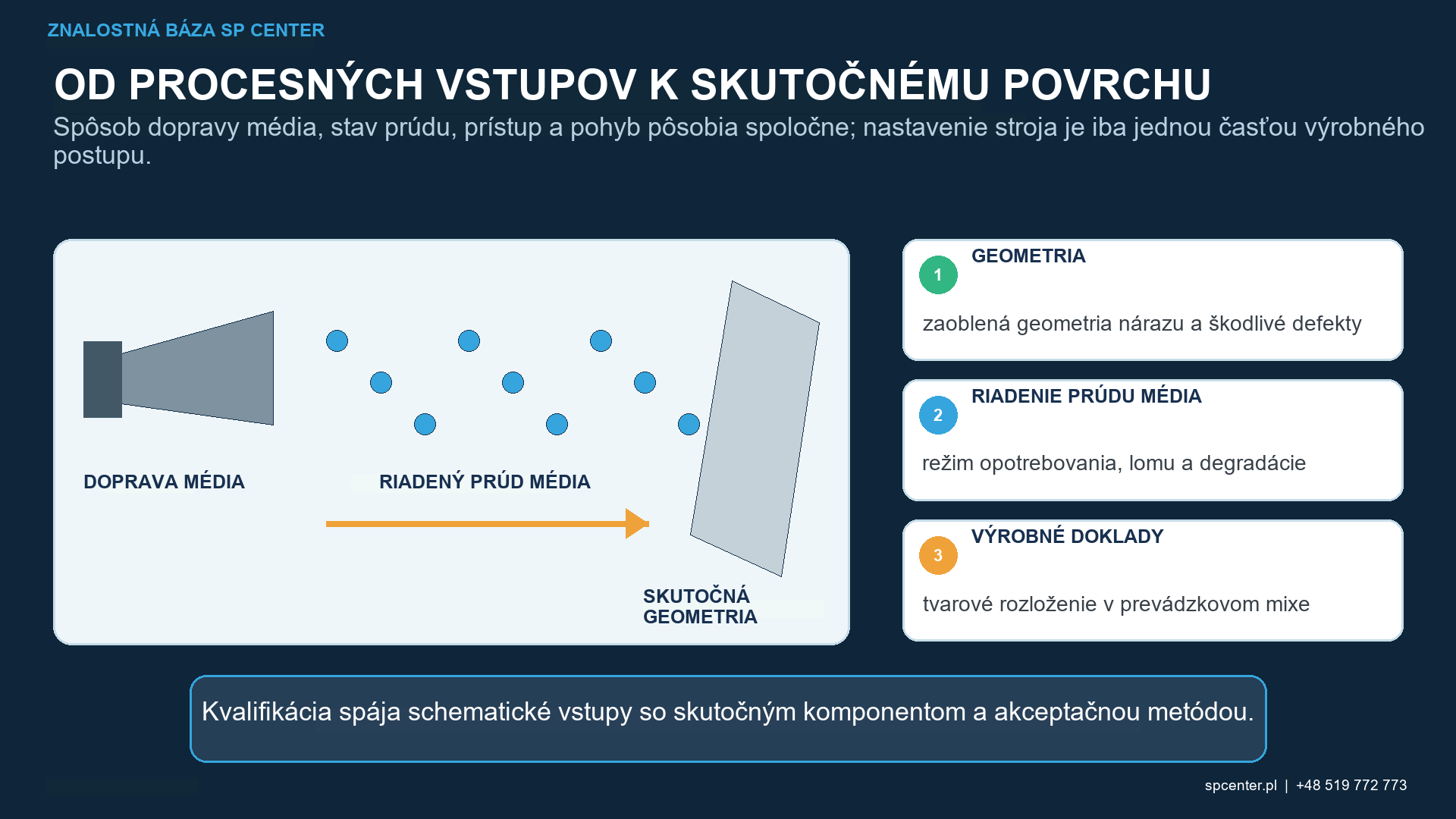

Obrázok 1. Zaoblené, podmienené, hranaté, zlomené a predĺžené častice vytvárajú pri náraze rôzne kontaktné podmienky.

Ktoré tvary častíc sú dôležité?

Pozorovaný tvar	Možný pôvod	Technický problém
Zaoblená alebo správne upravená častica	Zodpovedajúci postup výroby a úpravy	Očakávaný stav kontaktu pre kvalifikovanú skupinu médií
Hranatý alebo ostrý úlomok	Zlomenie, zlá úprava alebo cudzie abrazívum	Riziko lokálneho rezania, prehýbania, drsnosti alebo poškodenia povrchu
Predĺžená častica	Nedostatočne upravený rezaný drôt alebo zmiešané médiá	Smerový kontakt, nekonzistentná odozva na náraz a možná nezhoda so špecifikáciou
Zrastená, zhluknutá alebo dvojitá častica	Výrobná chyba alebo aglomerácia	Nadmerný lokálny náraz a nestabilná klasifikácia
Sploštené alebo silne opotrebované častice	Plastická deformácia, nevhodná tvrdosť alebo predĺžený cyklus	Zmenená kontaktná plocha, znížená trvanlivosť a posun prevádzkovej zmesi

Tabuľka 1. Prijateľné kategórie a limity závisia od použitej špecifikácie média a podrobnej špecifikácie. Opisné výrazy v tejto príručke nie sú univerzálnymi kritériami prijatia.

Odkiaľ pochádzajú nepriaznivé tvary?

Zdroj	Mechanizmus	Riadenie
Dodávateľská šarža	Nesprávne kondicionovanie alebo nadmerné tvarové chyby	Schválené označenie média, sledovateľnosť šarže a požadovaná kontrola príjmu
Normálna recirkulácia	Únava, lámanie a opotrebovanie, hromadenie chybných častíc	Odber vzoriek prevádzkovej zmesi, výkon klasifikátora a kontrola dopĺňania
Stav zariadenia	Poškodenie kolesa, trysky, hadice alebo separátora generuje úlomky alebo mení mieru lámania	Údržba, kontrola opotrebovania a sledovanie trendov procesu
Krížová kontaminácia	Do systému vstupuje iné médium alebo abrazívum	Segregácia, kvalifikovaná zmena a vyšetrovanie kontaminácie
Odber vzoriek alebo príprava	Odchýlka, prekrývajúce sa častice alebo nekvalitné zobrazenie vedú k nesprávnej klasifikácii	Reprezentatívny odber vzoriek, validovaná príprava a kontrolované podmienky pozorovania

Tabuľka 2. Zlý výsledok tvaru môže naznačovať nezhodu dodávateľa šarže, normálnu degradáciu prevádzkovej zmesi, zhoršenie stavu zariadenia, krížovú kontamináciu alebo skreslenú kontrolu. Vyšetrovanie musí tieto príčiny rozlíšiť.

Ako môže tvar zmeniť povrch komponentu?

Zaoblený kontakt má tendenciu posúvať materiál inak ako ostrá hrana alebo predĺžená častica. Uhlové fragmenty môžu zvýšiť riziko lokálneho rezania, prehýbania alebo drsnosti, zatiaľ čo nadrozmerné tavené častice môžu vytvárať izolované vážne vtlačenia. Skutočný výsledok závisí aj od materiálu častíc, ich veľkosti, tvrdosti, rýchlosti, uhla nárazu, materiálu komponentu a predchádzajúceho stavu povrchu. Tvar by sa nikdy nemal hodnotiť ako izolovaná záruka výkonu.

Tvar tiež ovplyvňuje trvanlivosť a tok média. Rozbité alebo sploštené častice môžu zmeniť rozloženie veľkosti, zaťaženie klasifikátora, hmotnostný tok a odozvu intenzity. Trend prevádzkovej zmesi môže preto poskytnúť včasný doklad o nestabilite média alebo zariadenia ešte predtým, ako sa prekročí formálny limit.

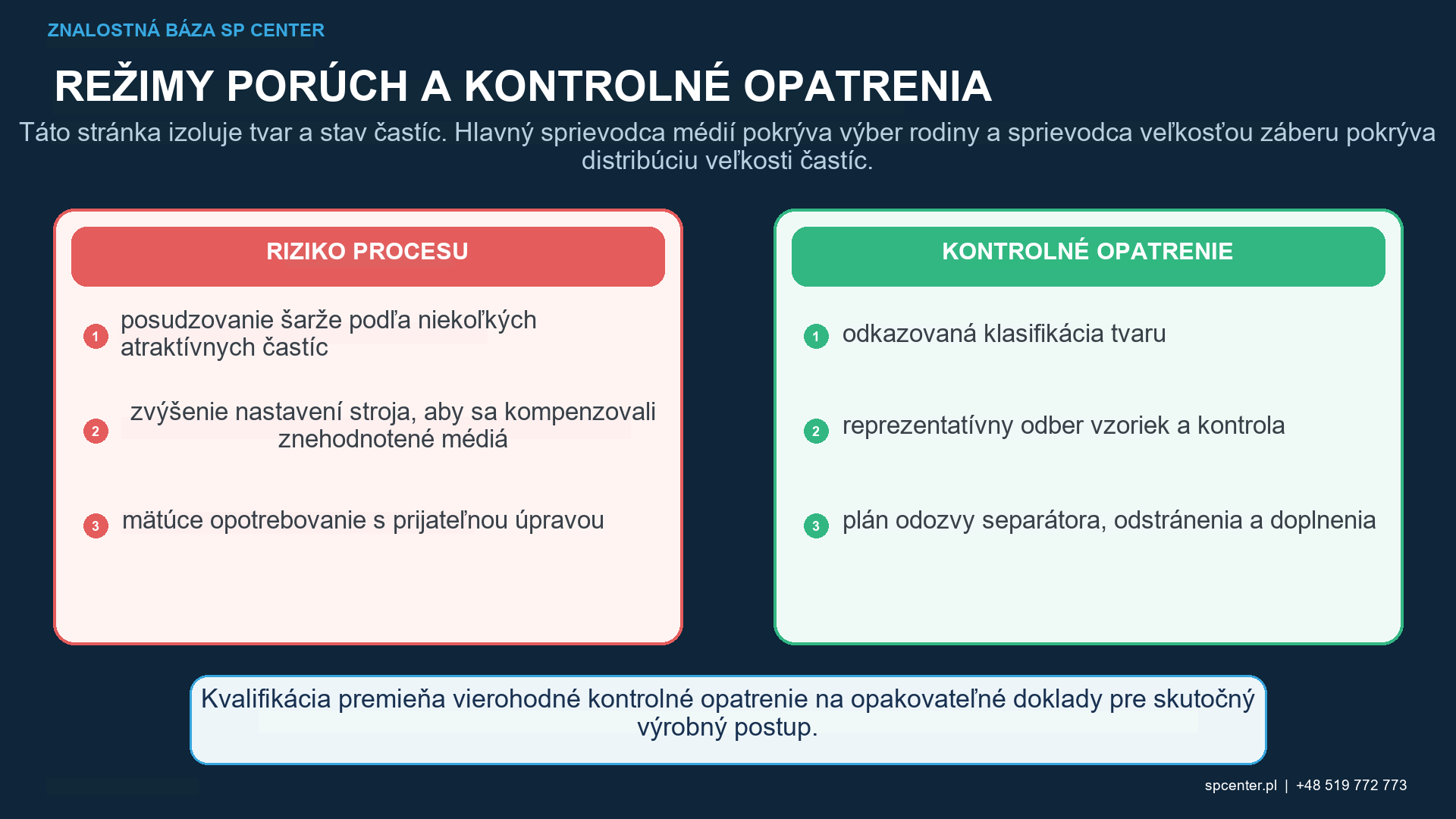

Obrázok 2. Kontrola tvaru častíc musí rozlišovať medzi zhodou vstupnej dávky a degradáciou recirkulačnej prevádzkovej zmesi.

Ktoré úrovne dokladov musia zostať oddelené?

Úroveň dokladov	Na čo odpovedá	Čo zostáva oddelené
Prijatie tvaru vstupnej šarže	Či dodaná vzorka spĺňa požadované kritériá tvaru	Stav média po prevádzke v stroji
Kontrola tvaru prevádzkovej zmesi	Či recirkulujúca populácia zostáva v rámci schváleného stavu	Správna Almenova intenzita a úplné pokrytie komponentov
Overenie Almenovej intenzity	Či má prúd média na guľôčkovanie požadovaný štandardizovaný účinok	Rozloženie tvaru častíc a poškodenie povrchu
Prijatie povrchu komponentu	Pokrytie, okrajová podmienka a požadované limity povrchu	Zhoda každej šarže média bez záznamov o médiách

Tabuľka 3. Prijatie tvaru média odpovedá na otázku týkajúcu sa média. Nemôže uvoľniť povrch komponentu a uspokojivý výsledok komponentu alebo Almenovho testu nemôže rekonštruovať chýbajúce doklady o zhode s médiom.

Ako by sa mala kontrolovať vzorka tvaru?

Kontrolný prvok	Kontrolná otázka	Bežná odchýlka
Miesto a čas odberu vzoriek	Predstavuje vzorka dodávateľovu šaržu alebo aktívny prevádzkový prúd?	Odobratie iba prístupnej povrchovej odmerky po segregácii
Redukcia vzorky	Zachováva rozdelenie rozbité, malé, veľké a nepravidelné častice?	Preferenčná strata jemných alebo ľahkých fragmentov
Príprava	Sú častice separované a prezentované bez prekrývania alebo orientačného odchýlenia?	Skrytie defektov pod inými časticami alebo výber priaznivých polí
Zobrazovanie a klasifikácia	Sú zväčšenie, osvetlenie, kategórie a rozhodovacie pravidlá schválené?	Zmena prahových hodnôt alebo kategórií po zobrazení výsledku
Počítanie a hlásenie	Sú všetky skúmané častice, vylúčenia a výpočty sledovateľné?	Uvádzanie iba vybraných obrázkov namiesto kompletného výsledku

Tabuľka 4. Reprezentatívny odber vzoriek a kontrolovaná príprava sú rovnako dôležité ako mikroskopia. Obrázok s vysokým rozlíšením skreslenej vzorky nie je obhájiteľným dokladom.

Schválená metóda by mala definovať stav pracovného média, z ktorého sa odoberá vzorka, miesto a načasovanie, redukciu vzorky, prípravu, podmienky zväčšenia alebo zobrazovania, klasifikačné kategórie, počet alebo výpočet, kritériá prijateľnosti a záznam. Automatizovaná analýza obrazu môže podporiť opakovateľnosť, keď je jej logika segmentácie a klasifikácie kvalifikovaná pre skupinu médií a očakávané chyby.

Ako by sa mala nastaviť vstupná a procesná frekvencia?

Frekvencie prijímania a prevádzkového mixu musia zodpovedať platnej špecifikácii, požiadavkám zákazníka a schválenému kontrolnému plánu. Dodatočné kontroly môžu byť opodstatnené po novej šarži, údržbe stroja, zmene klasifikátora, nezvyčajnej spotrebe média, posune intenzity, anomálii povrchu alebo podozrení na kontamináciu. Univerzálna frekvencia by sa nemala vymýšľať z iného procesu.

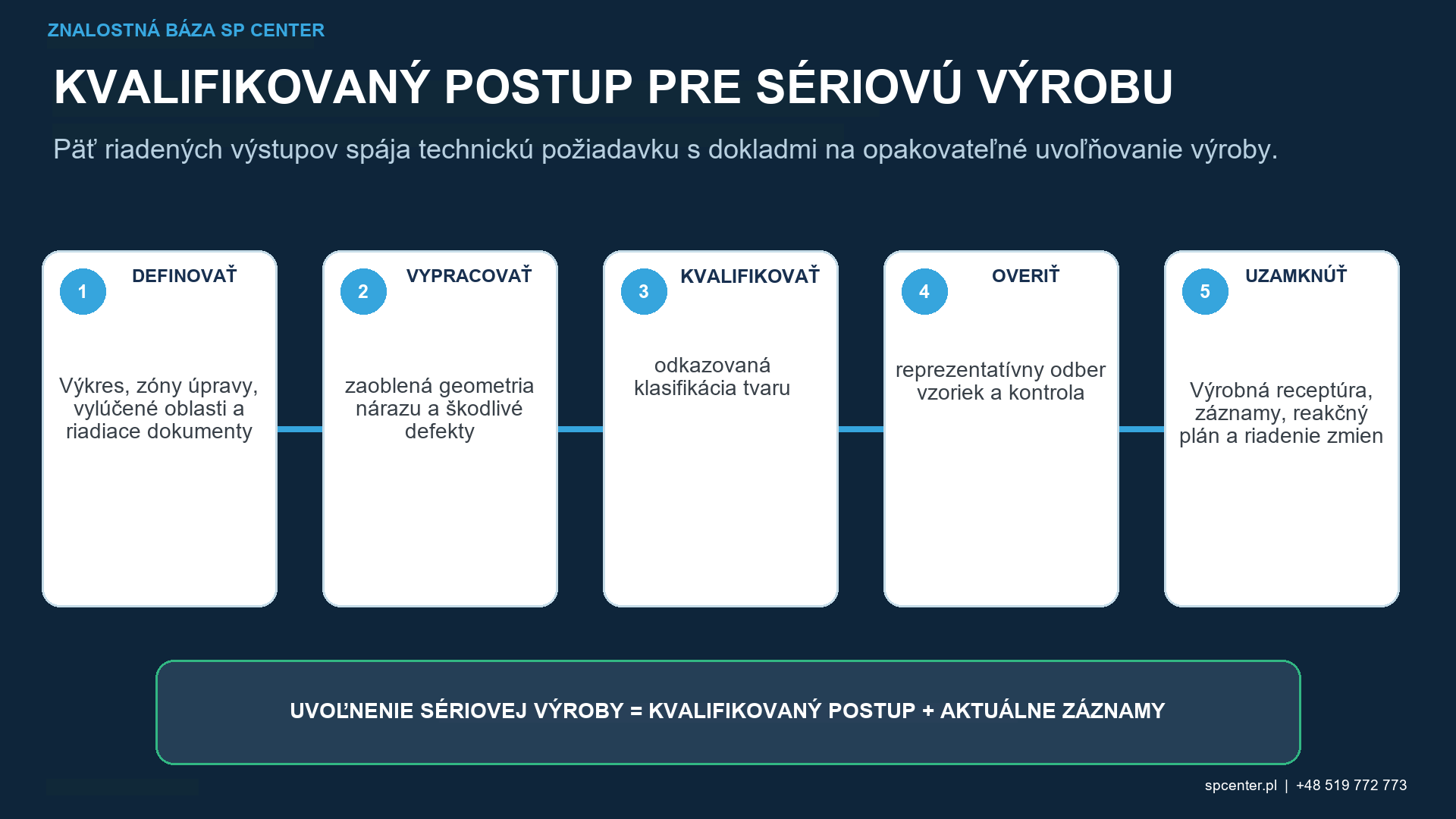

Obrázok 3. Akceptácia tvaru podporuje kontrolu média, ale nenahrádza kontrolu intenzity, pokrytia ani povrchu komponentu.

Ktoré zistenia si vyžadujú zadržanie alebo vyšetrenie?

Zistenie	Okamžitá odpoveď	Otázka k produktu
Výsledok tvaru mimo príslušného limitu	Zastavte alebo obmedzte používanie dotknutej prevádzkovej zmesi a potvrďte meranie	Ktoré komponenty boli spracované od posledného prijateľného dokladu tvaru?
Rýchly nepriaznivý trend v rámci limitov	Preskúmajte trvanlivosť média, klasifikátor a stav zariadenia	Môže tento trend ovplyvniť intenzitu, drsnosť alebo stav povrchu pred ďalšou plánovanou kontrolou?
Cudzie hranaté častice	Začnite vyšetrovanie kontaminácie a oddeľte postihnuté médium	Je cudzí materiál kompatibilný s komponentom a následnou cestou?
Opravte intenzitu s neprijateľným tvarom	Pokračujte v zadržiavaní; neuvoľňujte iba na základe intenzity	Mohlo by lokálne poškodenie povrchu alebo zabudovaný materiál zostať nezistený?
Nejasná klasifikácia	Zopakujte s použitím schválenej metódy alebo eskalujte na technické preskúmanie	Sú doklady dostatočné na rozhodnutie o zmluvnom prijatí?

Tabuľka 5. Doplnenie čerstvým médiom môže zriediť chybnú populáciu, ale samo o sebe neodhalí príčinu, neobnoví sledovateľnosť ani nezlikviduje postihnutý produkt.

Ktoré záznamy preukazujú kontrolu tvaru?

Použiteľná špecifikácia média, podrobná špecifikácia a revízia zákazníka.
Dodávateľ, označenie média, šarža, certifikát a stav prijatia.
Stroj, prevádzková zmes, doplnenie a stav klasifikátora alebo separátora.
Miesto odberu vzoriek, čas, metóda, redukcia a príprava vzorky.
Obrázky, kategórie, nespracované počty, výpočet, identita a výsledok zariadenia alebo softvéru.
Trendy, nezhody, zadržanie, obnova, rozhodnutie o ďalšom postupe a uvoľnenie produktu.

Často kladené otázky

Prečo je tvar častíc dôležitý pri guľôčkovaní?

Tvar častíc určuje lokálne kontaktné podmienky. Zaoblené alebo správne upravené médiá a hranaté, zlomené alebo predĺžené častice môžu spôsobiť rôzne riziká drsnosti, posunutia materiálu, trvanlivosti a poškodenia povrchu.

Dokazuje guľovité komerčné označenie prijateľný tvar?

Nie. Dodaná šarža a prevádzková zmes musia spĺňať kritériá tvaru a metódu kontroly použitú pre príslušnú skupinu médií a požiadavky zákazníka.

Dokáže správna Almenova intenzita preukázať prijateľný tvar častíc?

Nie. Prevádzková zmes s tvarovými chybami môže stále viesť k výsledku Almen v rozsahu. Tvar, intenzita a prijateľnosť povrchu komponentu vyžadujú samostatné doklady.

Mala by byť každá nepravidelná častica zamietnutá?

Nevymýšľajte pravidlo nulovej chyby. Kategórie tvaru, veľkosť vzorky, povolená populácia a rozhodnutie o ďalšom postupe musia pochádzať z riadiacej špecifikácie a schváleného procesu.

Prečo sa môže prevádzková zmes líšiť od šarže dodávateľa?

Recirkulácia spôsobuje opotrebovanie a poškodenie, zatiaľ čo dopĺňanie a klasifikácia menia populáciu. Opotrebovanie zariadenia a krížová kontaminácia môžu pridať ďalšie tvarové chyby.

Čo sa stane po nepriaznivom výsledku tvaru?

Podľa potreby zadržte dotknutý proces a vymedzte rozsah dotknutých výrobkov, potvrďte výsledok, preskúmajte príčinu, obnovte systém média a podľa schváleného postupu dokončite rozhodnutie o ďalšom nakladaní s výrobkami.

Kľúčové poznatky

Tvar častíc mení lokálny nárazový kontakt a môže ovplyvniť drsnosť, riziko poškodenia a trvanlivosť média.
Tvar šarže dodávateľa a tvar prevádzkovej zmesi sú samostatné kontrolné rozhodnutia.
Pravidlá odberu vzoriek, prípravy a klasifikácie určujú, či je výsledok reprezentatívny.
Správna intenzita nedokazuje prijateľný tvar; prijateľný tvar nedokazuje pokrytie komponentu.
Nepriaznivé výsledky vyžadujú vyšetrenie príčiny, obnovu média a usporiadanie v okne produktu.
