Kornform von Strahlmitteln beim Verfestigungsstrahlen

Wie Partikelgeometrie Kontakt, Oberflächenzustand und Prozessstabilität beeinflusst und wie Lieferlose und Betriebsgemisch geprüft werden

Die Kornform ist beim Verfestigungsstrahlen ein kontrolliertes Strahlmittelmerkmal, weil die Partikelgeometrie die lokale Kontaktbedingung verändert. Runde oder korrekt konditionierte Partikel, kantige Bruchstücke, längliche Körner sowie verschmolzene oder stark verschlissene Formen treffen das Bauteil nicht gleich. Die Kontrolle muss daher Lieferlos und umlaufendes Betriebsgemisch erfassen. Sie unterstützt den qualifizierten Prozess, ersetzt jedoch weder Almen-Intensität noch Bedeckungsgrad oder Oberflächenprüfung am Bauteil.

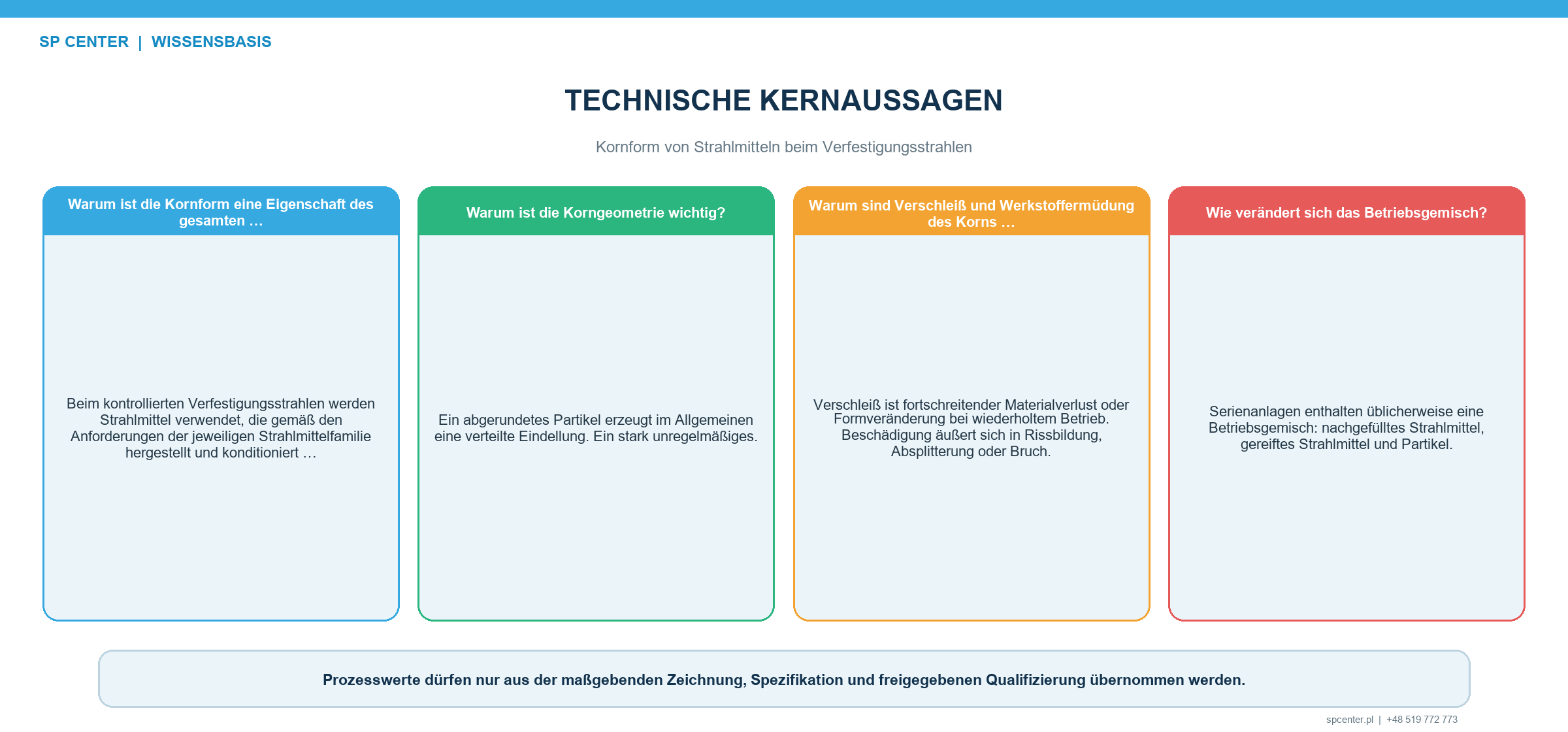

Abbildung 1. Runde, konditionierte, kantige, gebrochene und längliche Partikel erzeugen unterschiedliche Kontaktbedingungen beim Auftreffen.

Welche Kornformen sind technisch relevant?

Beobachtete Kornform	Mögliche Herkunft	Technisches Risiko
Rundes oder korrekt konditioniertes Korn	Konforme Herstellung und Konditionierung	Erwartete Kontaktbedingung der qualifizierten Strahlmittelart
Kantiges oder scharfes Bruchstück	Bruch, unzureichende Konditionierung oder fremdes Strahlmittel	Lokales Schneiden, Faltenbildung, erhöhte Rauheit oder Oberflächenschaden
Längliches Korn	Unzureichend konditioniertes Drahtkorn oder Vermischung	Richtungsabhängiger Kontakt, schwankende Auftreffwirkung und mögliche Spezifikationsabweichung
Verschmolzenes, zusammenhängendes oder doppeltes Korn	Herstellungsfehler oder Agglomeration	Lokaler Auftreff mit Überkorn und instabile Klassierung
Abgeflachtes oder stark verschlissenes Korn	Plastische Verformung, ungeeignete Härte oder langer Umlauf	Veränderte Kontaktfläche, geringere Standzeit und Drift des Betriebsgemischs

Tabelle 1. Zulässige Kategorien und Grenzen richten sich nach der aufgerufenen allgemeinen und Detail-Strahlmittelspezifikation. Die Beschreibungen dieses Beitrags sind keine allgemeingültigen Annahmekriterien.

Woher stammen ungünstige Kornformen?

Quelle	Mechanismus	Kontrolle
Lieferlos	Fehlerhafte Konditionierung oder zu hoher Anteil unzulässiger Formen	Freigegebene Bezeichnung, Losrückverfolgbarkeit und geforderte Wareneingangsprüfung
Umlauf in der Anlage	Ermüdungsbruch und Verschleiß reichern fehlerhafte Partikel an	Proben des Betriebsgemischs, Klassierleistung und Ergänzungssteuerung
Anlagenzustand	Verschleiß an Schleuderrad, Düse, Schlauch oder Abscheider erzeugt Bruch oder verändert die Bruchrate	Wartung, Verschleißprüfung und Trendüberwachung
Verschleppung	Andere Strahlmittel oder Abrasivstoffe gelangen in die Anlage	Trennung, qualifizierter Anlagenwechsel und Kontaminationsuntersuchung
Probenahme oder Präparation	Verzerrte Probe, Überlagerung oder ungeeignete Bildaufnahme führt zur Fehlklassierung	Repräsentative Probe, validierte Präparation und kontrollierte Betrachtungsbedingungen

Tabelle 2. Ein ungünstiges Ergebnis kann aus Lieferabweichung, normaler Alterung des Betriebsgemischs, Anlagenverschleiß, Verschleppung oder verzerrter Prüfung entstehen. Die Untersuchung muss diese Ursachen unterscheiden.

Wie verändert die Kornform die Bauteiloberfläche?

Ein runder Kontakt verdrängt Werkstoff anders als eine scharfe Kante oder ein längliches Korn. Kantige Bruchstücke können lokales Schneiden, Faltenbildung oder erhöhte Rauheit begünstigen; verschmolzenes Überkorn kann einzelne starke Eindrücke erzeugen. Die tatsächliche Wirkung hängt außerdem von Werkstoff, Größe, Härte und Geschwindigkeit des Strahlmittels, Auftreffwinkel, Bauteilwerkstoff und Eingangsoberfläche ab. Die Kornform allein ist kein Leistungsversprechen.

Sie beeinflusst auch Standzeit und Fließverhalten. Gebrochene oder abgeflachte Partikel können Größenverteilung, Klassierbelastung, Strahlmitteldurchsatz und Intensitätsreaktion verändern. Ein Trend im Betriebsgemisch kann daher früh auf Instabilität von Strahlmittel oder Anlage hinweisen.

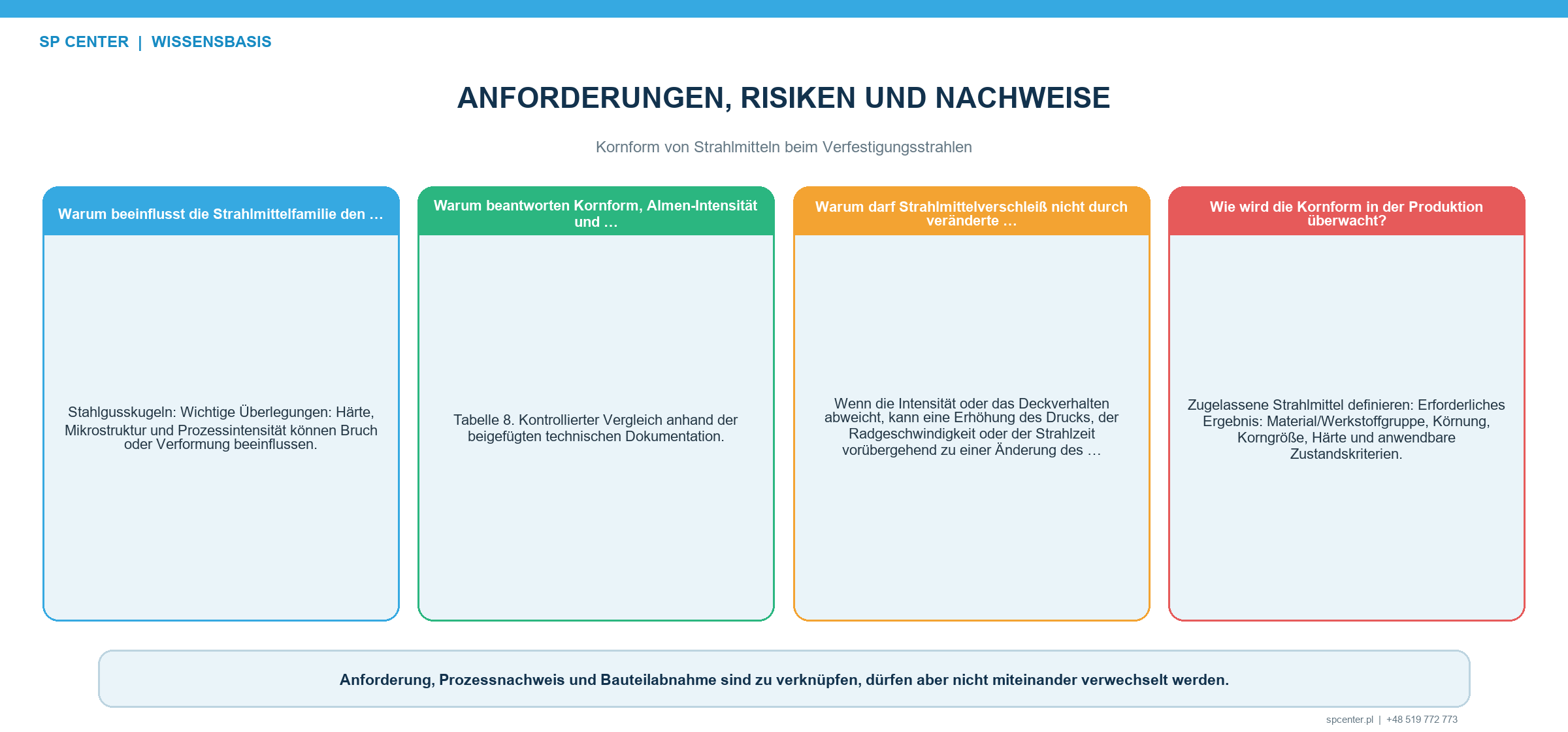

Abbildung 2. Die Kornformkontrolle muss Lieferlos und durch Umlauf verändertes Betriebsgemisch getrennt bewerten.

Welche Nachweisebenen sind zu trennen?

Nachweisebene	Dadurch beantwortet	Getrennt nachzuweisen
Kornformprüfung des Lieferloses	Ob die gelieferte Probe die aufgerufenen Formkriterien erfüllt	Zustand nach dem Einsatz in der Anlage
Kornform des Betriebsgemischs	Ob die umlaufende Population im freigegebenen Zustand bleibt	Konforme Almen-Intensität und vollständiger Bedeckungsgrad
Almen-Intensitätsverifizierung	Ob der Strahlmittelstrom die geforderte standardisierte Wirkung besitzt	Kornformverteilung und Oberflächenschäden
Oberflächenabnahme am Bauteil	Bedeckungsgrad, Grenzen und aufgerufene Oberflächenmerkmale	Konformität jedes Strahlmittelloses ohne Strahlmittelnachweise

Tabelle 3. Die Abnahme der Kornform beantwortet eine Strahlmittelfrage. Sie gibt keine Bauteiloberfläche frei; ein gutes Bauteil- oder Almen-Ergebnis ersetzt umgekehrt keinen fehlenden Strahlmittelnachweis.

Wie wird eine Kornformprobe geprüft?

Das freigegebene Verfahren muss Zustand und Herkunft der Probe, Probenahmestelle und -zeitpunkt, Probenteilung, Präparation, Vergrößerung oder Bildbedingungen, Klassierungskategorien, Zählung oder Berechnung, Annahmekriterium und Aufzeichnung festlegen. Partikel sind ohne Überlagerung und ohne bevorzugte Ausrichtung darzustellen. Ausgewählte günstige Bildfelder sind kein belastbarer Nachweis.

Automatisierte Bildanalyse kann die Wiederholbarkeit unterstützen, wenn Segmentierung und Klassifizierungslogik für Strahlmittelart und erwartete Fehlerformen qualifiziert sind. Änderungen von Software, Schwellenwerten, Kamera oder Beleuchtung unterliegen der Änderungskontrolle.

Wie werden Prüfhäufigkeiten festgelegt?

Wareneingangs- und Betriebsgemischprüfung folgen Spezifikation, Kundenvorgabe und freigegebenem Kontrollplan. Zusätzliche Prüfungen können nach neuem Los, Wartung, Änderung am Klassierer, ungewöhnlichem Verbrauch, Intensitätsdrift, Oberflächenauffälligkeit oder Kontaminationsverdacht erforderlich sein. Ein Intervall aus einem anderen Prozess darf nicht ungeprüft übernommen werden.

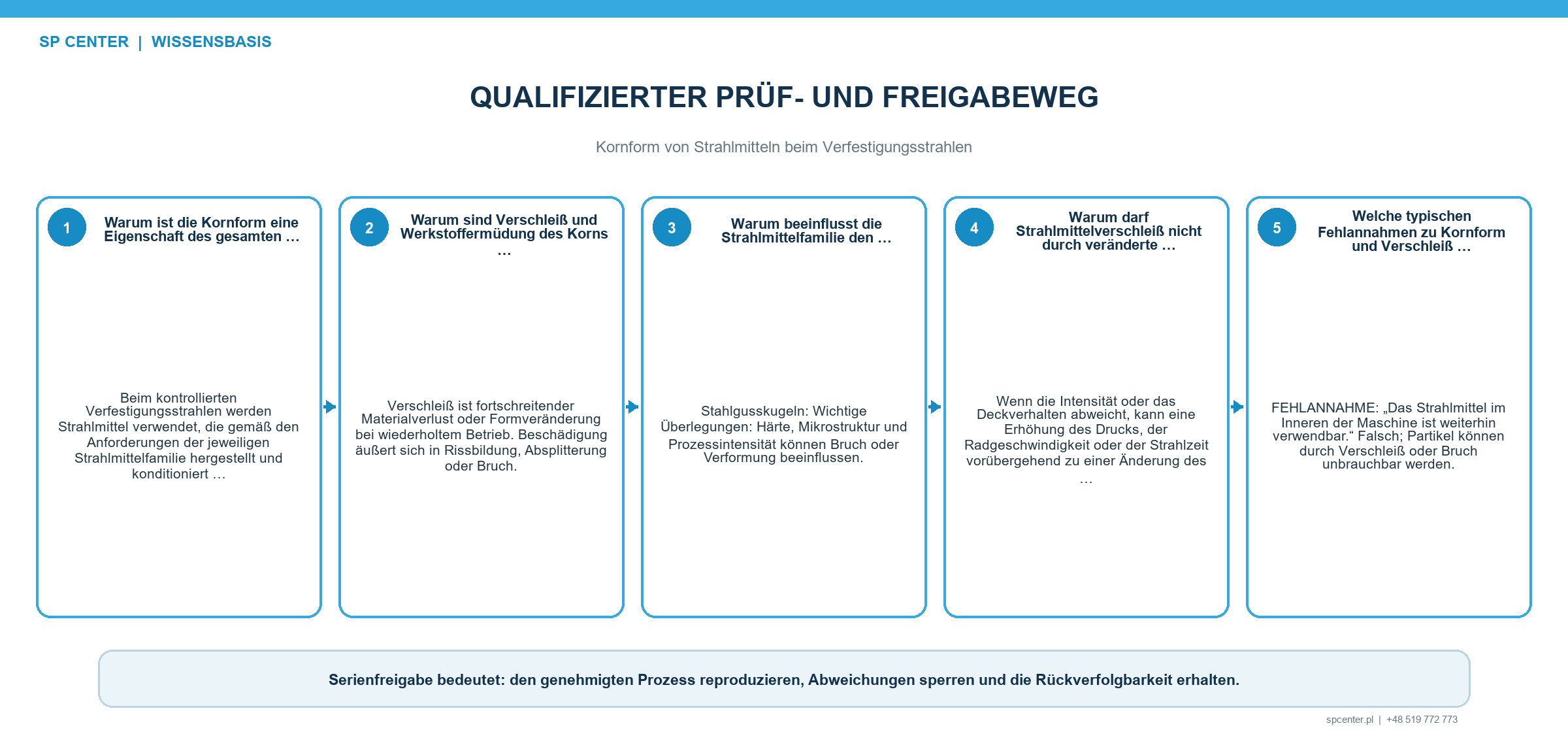

Abbildung 3. Eine konforme Kornform unterstützt die Strahlmittelbeherrschung, ersetzt aber weder Intensität noch Bedeckungsgrad oder Oberflächenprüfung.

Welche Befunde erfordern Eingrenzung oder Untersuchung?

Befund	Sofortmaßnahme	Zu klärende Produktfrage
Kornform außerhalb der anwendbaren Grenze	Nutzung des Betriebsgemischs stoppen oder eingrenzen und Messung bestätigen	Welche Bauteile wurden seit dem letzten konformen Kornformnachweis bearbeitet?
Schneller ungünstiger Trend innerhalb der Grenze	Standzeit, Klassierer und Anlagenzustand untersuchen	Kann der Trend vor der nächsten Prüfung Intensität oder Oberfläche beeinflussen?
Fremde kantige Partikel	Kontaminationsuntersuchung eröffnen und betroffenes Strahlmittel sperren	Ist der Fremdstoff mit Bauteil und Folgeprozess verträglich?
Konforme Intensität bei unzulässiger Kornform	Eingrenzung fortsetzen; keine Freigabe allein über Intensität	Können lokale Schäden oder eingebettete Fremdstoffe unentdeckt bleiben?
Unklare Klassierung	Mit freigegebener Methode wiederholen oder technische Bewertung einholen	Reicht der Nachweis für die vertragliche Annahme aus?

Tabelle 4. Ergänzung mit Frischstrahlmittel kann eine fehlerhafte Population verdünnen, belegt aber weder Ursache noch Wiederherstellung der Rückverfolgbarkeit oder Entscheidung zum betroffenen Produkt.

Welche Aufzeichnungen belegen die Kornformbeherrschung?

Allgemeine und Detail-Strahlmittelspezifikation sowie Kundenausgabe.
Lieferant, Bezeichnung, Los, Lieferdokumentation und Wareneingangsstatus.
Anlage, Betriebsgemisch, Ergänzungen und Zustand von Klassierer oder Abscheider.
Probenahmestelle, Zeitpunkt, Verfahren, Probenteilung und Präparation.
Bilder, Kategorien, Rohzählung, Berechnung, Prüfmittel- oder Softwarekennung und Ergebnis.
Trends, Abweichungen, Eingrenzung, Wiederherstellung, Produktentscheidung und Freigabe.

Häufig gestellte Fragen

Warum ist die Kornform beim Verfestigungsstrahlen wichtig?

Die Kornform bestimmt die lokale Kontaktbedingung. Runde oder korrekt konditionierte Partikel und kantige, gebrochene oder längliche Formen unterscheiden sich hinsichtlich Materialverdrängung, Rauheit, Standzeit und Oberflächenschaden.

Belegt die Handelsbezeichnung ‚kugelförmig‘ eine zulässige Kornform?

Nein. Lieferlos und Betriebsgemisch müssen die Formkriterien und das Prüfverfahren erfüllen, die für Strahlmittelart und Kundenforderung aufgerufen sind.

Belegt eine korrekte Almen-Intensität die zulässige Kornform?

Nein. Ein Betriebsgemisch mit Formfehlern kann dennoch einen Intensitätswert innerhalb der Grenze erzeugen. Kornform, Intensität und Oberflächenabnahme benötigen getrennte Nachweise.

Muss jedes unregelmäßige Korn ausgeschieden werden?

Es darf keine allgemeine Nullfehlerregel unterstellt werden. Kategorien, Probenumfang, zulässiger Anteil und Entscheidung ergeben sich aus Spezifikation und freigegebenem Prozess.

Warum unterscheidet sich das Betriebsgemisch vom Lieferlos?

Durch Umlauf entstehen Verschleiß und Bruch; Ergänzung und Klassierung verändern die Population. Anlagenverschleiß und Verschleppung können zusätzliche Formfehler eintragen.

Was geschieht nach einem ungünstigen Formergebnis?

Prozess und betroffener Fertigungszeitraum sind nach Vorgabe einzugrenzen, das Ergebnis zu bestätigen, die Ursache zu untersuchen, das Strahlmittelsystem wiederherzustellen und die Produktentscheidung abzuschließen.

Die wichtigsten Punkte

Die Kornform verändert die lokale Auftreffbedingung und kann Rauheit, Schadensrisiko und Standzeit beeinflussen.
Kornform des Lieferloses und des Betriebsgemischs sind getrennte Entscheidungen.
Probenahme, Präparation und Klassierungsregeln bestimmen die Repräsentativität.
Konforme Intensität belegt keine zulässige Kornform; zulässige Kornform belegt keinen Bedeckungsgrad am Bauteil.
Ungünstige Ergebnisse erfordern Ursachenuntersuchung, Wiederherstellung und Entscheidung zum betroffenen Fertigungszeitraum.
