Das Strahlfenster an tatsächliche Randschichttiefe, Härteverlauf, Gefüge, Zahnzone und Feinbearbeitungsroute anpassen, ohne eine harte Präzisionsfläche zu schädigen
Verfestigungsstrahlen kann den oberflächennahen Eigenspannungszustand einer ermüdungskritischen Einsatzhärteschicht verändern, erzeugt aber keine Randschichttiefe und repariert keine Wärmebehandlungs- oder Schleiffehler. Eine harte aufgekohlte Schicht kann empfindlich gegenüber Eindrücken, Rauheit und Mikroschäden sein. Die Qualifizierung verbindet deshalb Stahl, Randschicht- und Kernzustand, Zahngeometrie, Behandlungszone, Feinbearbeitungsfolge und Ziel der Biege- oder Kontaktmüdung.
Was definiert die dem Strahlen zugeführte Einsatzhärteschicht?
Oberflächenhärte allein beschreibt den Untergrund nicht ausreichend. Einsatzhärtungstiefe, Gesamteinhärtungstiefe, Härteverlauf, Kernzustand, Restaustenit, Karbidverteilung, Korngrenzenoxidation, Entkohlung und Schleifzustand können Reaktion und Abnahme beeinflussen. Maßgebend sind gelenkte Wärmebehandlungsaufzeichnungen und Zeichnungsgrenzen.
| Randschicht- oder Zahnradmerkmal | Bedeutung | Gelenkte Reaktion |
|---|---|---|
| Einsatzhärtungstiefe und Gesamteinhärtungstiefe | Definiert Härteverlauf und Beziehung zwischen Randschicht und Kern | Zeichnung und Wärmebehandlungsaufzeichnungen verwenden; Tiefe nicht aus Oberflächenhärte ableiten |
| Oberflächen- und Untergrundhärte | Beeinflusst plastische Reaktion, Eindruckrisiko und Strahlmittelwahl | Am tatsächlichen Härtebereich und Randschichtzustand qualifizieren |
| Restaustenit und Gefüge | Kann Umwandlung, Spannung und Stabilität beeinflussen | Bei Relevanz kennzeichnen; keine einheitliche Reaktion aller Einsatzstähle annehmen |
| Korngrenzenoxidation, Karbide oder Entkohlung | Kann Oberflächenintegrität und Rissbeginn bestimmen | Vor dem Strahlen prüfen und entscheiden; Strahlen ist keine Fehlerreparatur |
| Zahnfuß und Fußrundung | Oft durch Biegespannung und Zugang bestimmt | Fußbedeckung, Übergang und repräsentative Biegeermüdung festlegen |
| Zahnflanke | Wälz-Gleit-Kontakt, Textur, Profil und Grübchenbildung können bestimmen | Nur mit ausdrücklicher Freigabe und Kontaktleistungsqualifizierung behandeln |
Tabelle 1. Randschicht und Flächenfunktion des Zahnrads bestimmen Prozess und Nachweisbedarf.
SAE AMS2759/7F behandelt Aufkohlen und zugehörige Wärmebehandlung von Einsatzstählen in ihrem Anwendungsbereich. Sie ist eine Wärmebehandlungsspezifikation und keine allgemeine Freigabe zum Strahlen jedes einsatzgehärteten Bauteils oder jeder Zahnfläche.
Warum müssen Zahnfuß und Flanke getrennt werden?
Zahnfuß und Fußrundung werden häufig auf Biegeermüdung bewertet und besitzen schwierigen Zugang sowie starke geometrische Spannungsgradienten. Die Flanke trägt Wälz-Gleit-Kontakt und kann durch Profil, Linienflankenform, Welligkeit, Rauheit, Schmierung und Grübchenbildung begrenzt sein. Ein Prozess für eine Fehlerart kann auf der anderen Fläche unzulässig sein.
Der Behandlungsplan kennzeichnet Fuß, Rundung, aktive Flanke, Kopf, Stirnfläche, Bohrung und Übergang. Maskierung, Düsen- oder Schleuderradausrichtung und Bewegung beherrschen Grenze und Streustrahl. Ein Nachweis am Fuß autorisiert keine Präzisionsflanke.
Wie beeinflussen Härte und Gefüge die Strahlmittelwahl?
Strahlmittel und Prozessfenster müssen die vorgesehene Oberfläche plastisch beeinflussen, ohne unzulässige Schäden zu erzeugen. Größe, Härte, Form, Zustand und Auftreffenergie wirken mit Randschichthärte und Topografie zusammen. Härtere oder größere Partikel sind für harte Schichten nicht automatisch besser.
Restaustenit kann sich unter mechanischer Beanspruchung, einschließlich Strahlen, abhängig von Werkstoff und Prozess umwandeln. Jede Aussage zu Umwandlung, Stabilität oder Ermüdungsverbesserung stützt sich auf tatsächlichen Stahl und qualifizierte Route statt auf eine allgemeine Zahnradannahme.
Wo liegt das Strahlen in der Fertigungsfolge?
Aufkohlen und Härten erzeugen üblicherweise vor dem Strahlen die Randschicht. Schleifen, Honen, Läppen, Superfinish, Reinigen und Beschichten benötigen anschließend eine gelenkte Reihenfolge. Strahlen verdeckt oder repariert weder Schleifbrand, Risse, Überwalzungen, Korngrenzenoxidation noch eine unzulässige Randschicht. Diese Zustände werden vorher erkannt und entschieden.
Folgt Materialabtrag, werden Verfahren und Menge qualifiziert, weil die am stärksten beeinflusste oberflächennahe Zone verändert oder entfernt werden kann. „Leichte Politur“ ist kein messbares Kriterium.

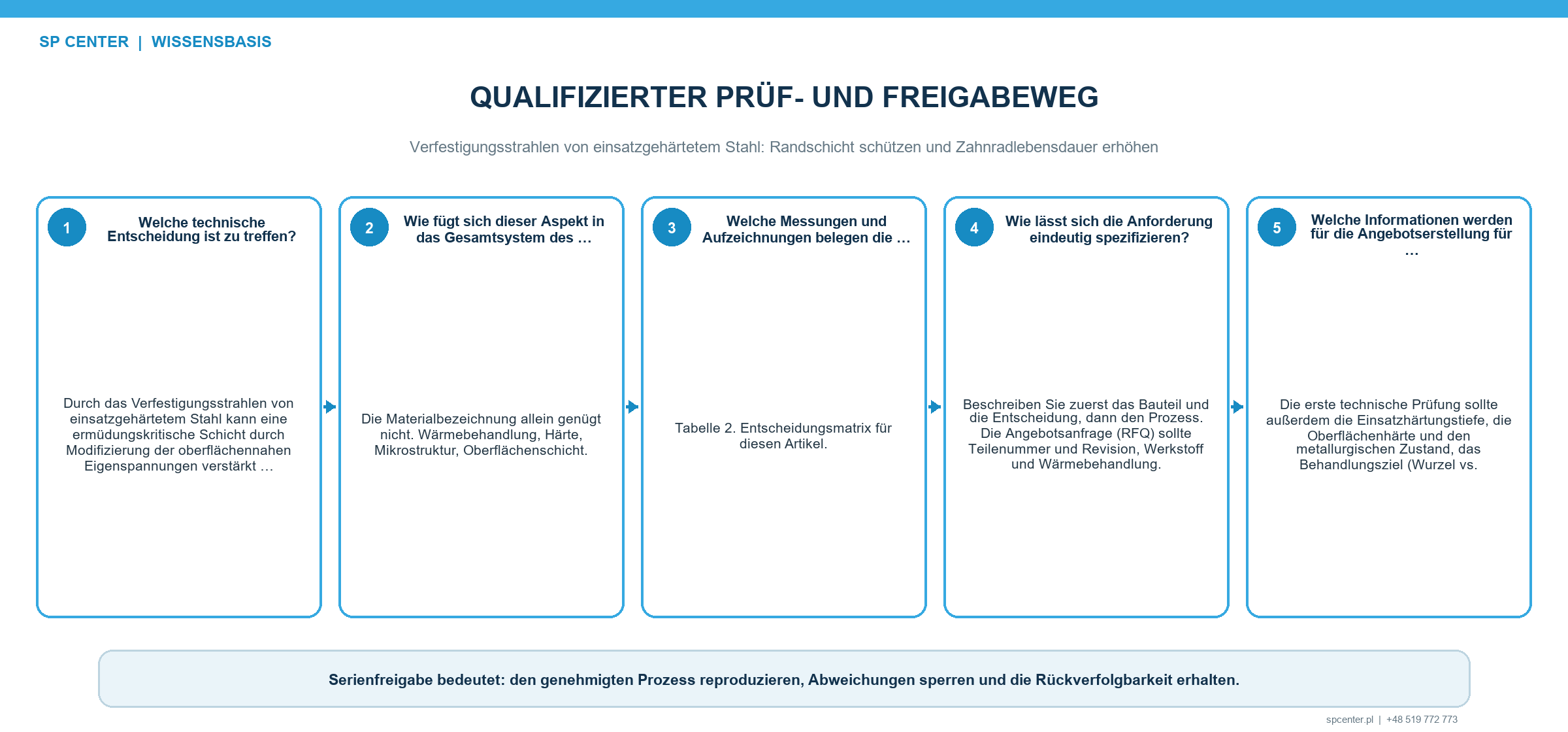

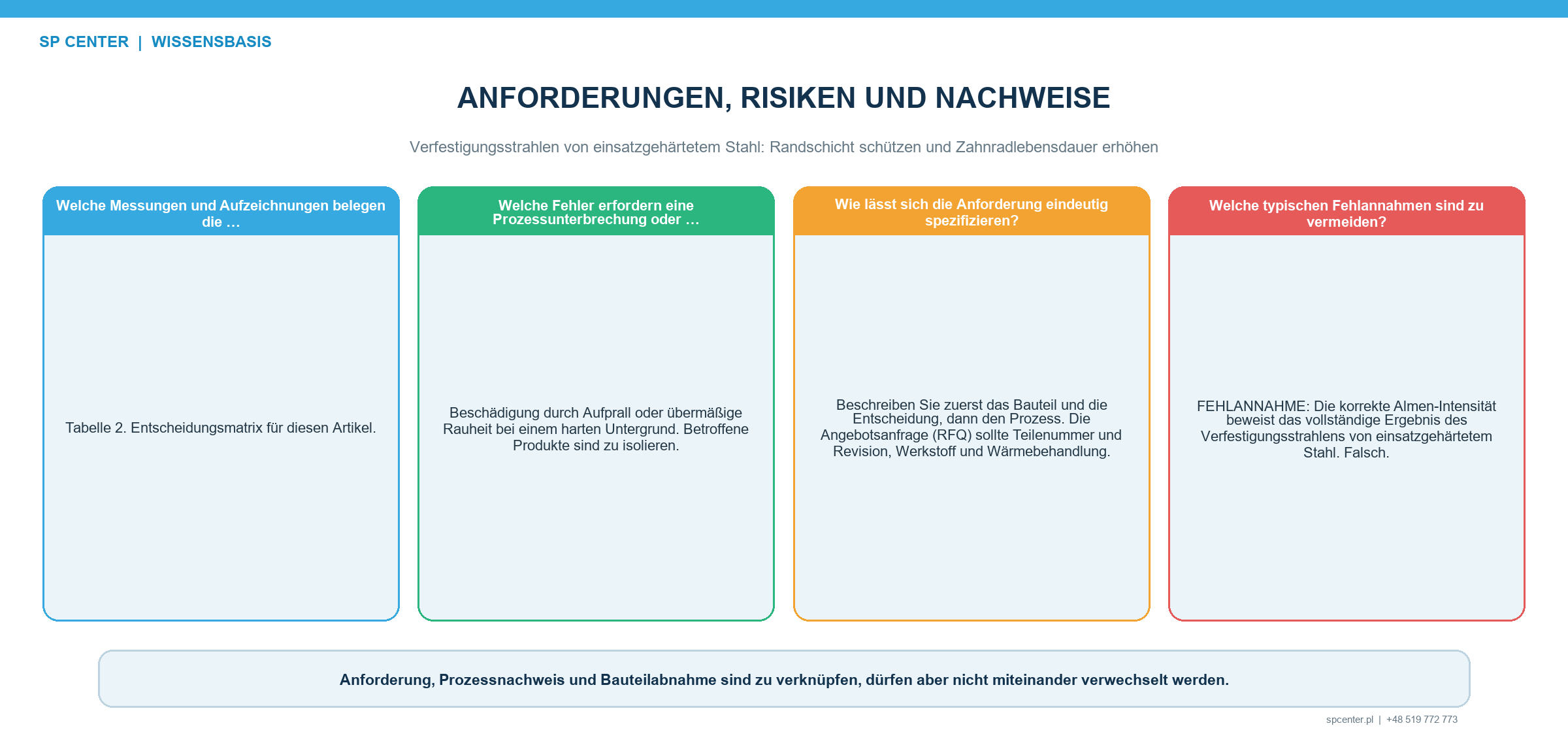

Welche Nachweise stützen Qualifizierung und Freigabe?
| Nachweis | Gestützte Aussage | Allein nicht gestützt |
|---|---|---|
| Aufkohlungs- und Wärmebehandlungsaufzeichnungen | Festgelegter Randschicht- und Kernzustand wurde hergestellt | Strahl oder Endzahnfläche ist zulässig |
| Almen-Intensität und Sättigung | Der Strahl wurde in definierter Anordnung verifiziert | Eigenspannungsprofil oder Zahnradlebensdauer |
| Bedeckungsgrad an Fuß oder Flanke | Die festgelegte Fläche zeigt geforderte Auftreffspuren | Rauheit, Profil, Mikrorisse oder Grübchentragfähigkeit |
| Textur-, Profil- und Maßprüfung | Endgeometrie und Oberfläche erfüllen die Grenzen | Höhe und Tiefe der Druckeigenspannungen |
| Eigenspannungstiefenprofil | Definierte Spannungskomponente an Stelle, Richtung und Tiefe | Allgemeine Verbesserung von Biege- oder Kontaktmüdung |
| Repräsentative Zahnfuß- oder Kontaktmüdungsprüfung | Vollständige Konfiguration beantwortet die definierte Fehlerart | Übertragung auf andere Randschicht, Geometrie, Last oder Schmierung |
Tabelle 2. Randschichtintegrität, Prozesskontrolle, Zahnradendfläche und Ermüdungsleistung bleiben verschiedene Fragen.
Warum sind veröffentlichte Zahnradlebensdauern keine Universalwerte?
Primäre SAE-Arbeiten berichten Verbesserungen für bestimmte Einsatzstähle, Zahnradgeometrien, Feinbearbeitungsrouten, Strahlbedingungen und Prüfmethoden. Sie zeigen technisches Potenzial und Mechanismen, liefern aber weder übertragbaren Prozentsatz noch Rezept. Zahnfußbiege- und Oberflächenkontaktmüdung sind zusätzlich zu trennen.
Eine belastbare Aussage nennt Werkstoff, Randschicht, Geometrie, Behandlungszone, Last, Schmierstoff, Fehlerkriterium und Prozessfenster des Nachweises. Ändert sich eine Größe, wird die Übertragbarkeit geprüft.
Welche Abweichungen erfordern Eingrenzung?
- Randschichttiefe, Härte, Restaustenit oder Gefüge liegt außerhalb des Zustands.
- Schleifbrand, Riss, Korngrenzenoxidation oder Oberflächenfehler wird gefunden.
- Bedeckungsgrad im Fuß ist unvollständig oder überschreitet eine ausgeschlossene Flankengrenze.
- Rauheit, Profil, Linienflankenform, Rundlauf oder Maße überschreiten die Grenze.
- Strahlmittelverunreinigung, übermäßiger Zerfall oder Übertrag auf die harte Schicht tritt auf.
- Doppelstrahlen, spätere Feinbearbeitung oder Wiederholzyklus wird ohne Freigabe ergänzt.
Bearbeitung stoppen und Produkte seit dem letzten verifiziert zulässigen Zustand eingrenzen. Wärmebehandlungs-, Schleif-, Strahlmittel-, Anlagen-, Vorrichtungs- und Prüfnachweise sichern. Erneutes Strahlen oder Polieren ist keine automatische Korrektur.
Was gehört in Anfrage oder Zeichnung?
| Angabe in der Anfrage | Bedeutung | Verhindertes Risiko |
|---|---|---|
| Stahlsorte, Aufkohlungs- und Wärmebehandlungsspezifikation | Definiert metallurgische Route und Abnahmeverantwortung | Ein allgemeines Rezept für Einsatzstahl wird verwendet |
| Randschichttiefe, Härte- und Gefügegrenzen | Definiert den tatsächlichen Strahluntergrund | Oberflächenhärte ersetzt den Randschichtzustand |
| Zahnradgeometrie und Behandlungsplan | Trennt Fuß, Flanke, Kopf, Bohrung und Ausschlussflächen | Ein Fußprozess erreicht unbeabsichtigt die Präzisionsflanke |
| Schleif-, Hon- und Feinbearbeitungsfolge | Zeigt Schäden und Abtrag vor oder nach dem Strahlen | Qualifizierte Zone wird entfernt oder Schleifbrand verdeckt |
| Intensität, Strahlmittel, Bedeckungsgrad und Oberflächengrenzen | Erzeugt beherrschbaren Prozess und Endabnahme | Mehr Intensität oder Exposition gilt als sicherer |
| Biege-, Kontaktmüdungs- oder Eigenspannungsaussage | Verknüpft Nachweis mit dem tatsächlichen Konstruktionsziel | Ein Versuch wird zum allgemeinen Lebensdauerversprechen |
Tabelle 3. Ein technisch vergleichbares Angebot benötigt Randschichtzustand, genaue Zahnzonen und Nachweis für die beabsichtigte Fehlerart.
Zusätzlich Bauteilgröße, Masse, Losmenge, Bezüge, Reinigung und Verpackung, Zeugnisse und Kundenquellenfreigabe angeben. Ist die Fuß-Flanken-Grenze oder Endbearbeitungsfolge unklar, wartet die Bearbeitung auf gelenkte Klärung.
Häufig gestellte Fragen
Dürfen einsatzgehärtete Zahnräder verfestigungsgestrahlt werden?
Ja, wenn Zeichnung und qualifizierte Route Werkstoffzustand, Zonen, Strahlmittel, Intensität, Bedeckungsgrad und Endabnahme festlegen. Zahnfuß und Flanke sind getrennt zu behandeln.
Erhöht Verfestigungsstrahlen die Randschichttiefe?
Nein. Die Randschichttiefe entsteht durch Aufkohlen und Wärmebehandlung. Strahlen verändert einen oberflächennahen mechanischen und Eigenspannungszustand, fügt aber keine Aufkohlungstiefe hinzu.
Kann Strahlen Korngrenzenoxidation oder Schleifbrand reparieren?
Nein. Diese und andere unzulässige Zustände müssen vor dem Strahlen geprüft und entschieden werden.
Benötigen Zahnfuß und Flanke denselben Prozess?
Nicht automatisch. Geometrie, Zugang, Textur und Ermüdungsmechanismen unterscheiden sich. Jede Zone benötigt ausdrückliche Forderungen und Qualifizierung.
Ist höhere Intensität bei harter Randschicht immer besser?
Nein. Übermäßige Auftreffenergie kann Rauheit, Eindrücke, Mikroschäden oder Verzug erhöhen. Ziel ist das qualifizierte Fenster.
Kann Doppelstrahlen jedem einsatzgehärteten Zahnrad hinzugefügt werden?
Nein. Eine zweite Strahlmittel- und Expositionsstufe verändert den Prozess und benötigt freigegebenen Zweck, eigene Kontrollen und repräsentative Validierung.
Belegt die Almen-Intensität Eigenspannungen im Zahnfuß?
Nein. Die Intensität kennzeichnet den Strahl. Bauteileigenspannungen benötigen eine definierte Messmethode und lassen sich nicht direkt aus dem Almen-Wert ableiten.
Welche Unterlagen braucht eine Machbarkeitsprüfung?
Benötigt werden Zeichnung, Stahl- und Wärmebehandlungsspezifikation, Randschicht- und Härteforderungen, Zahnradgeometrie, Behandlungsplan, Feinbearbeitungsroute, Mengen und Abnahmenachweise.

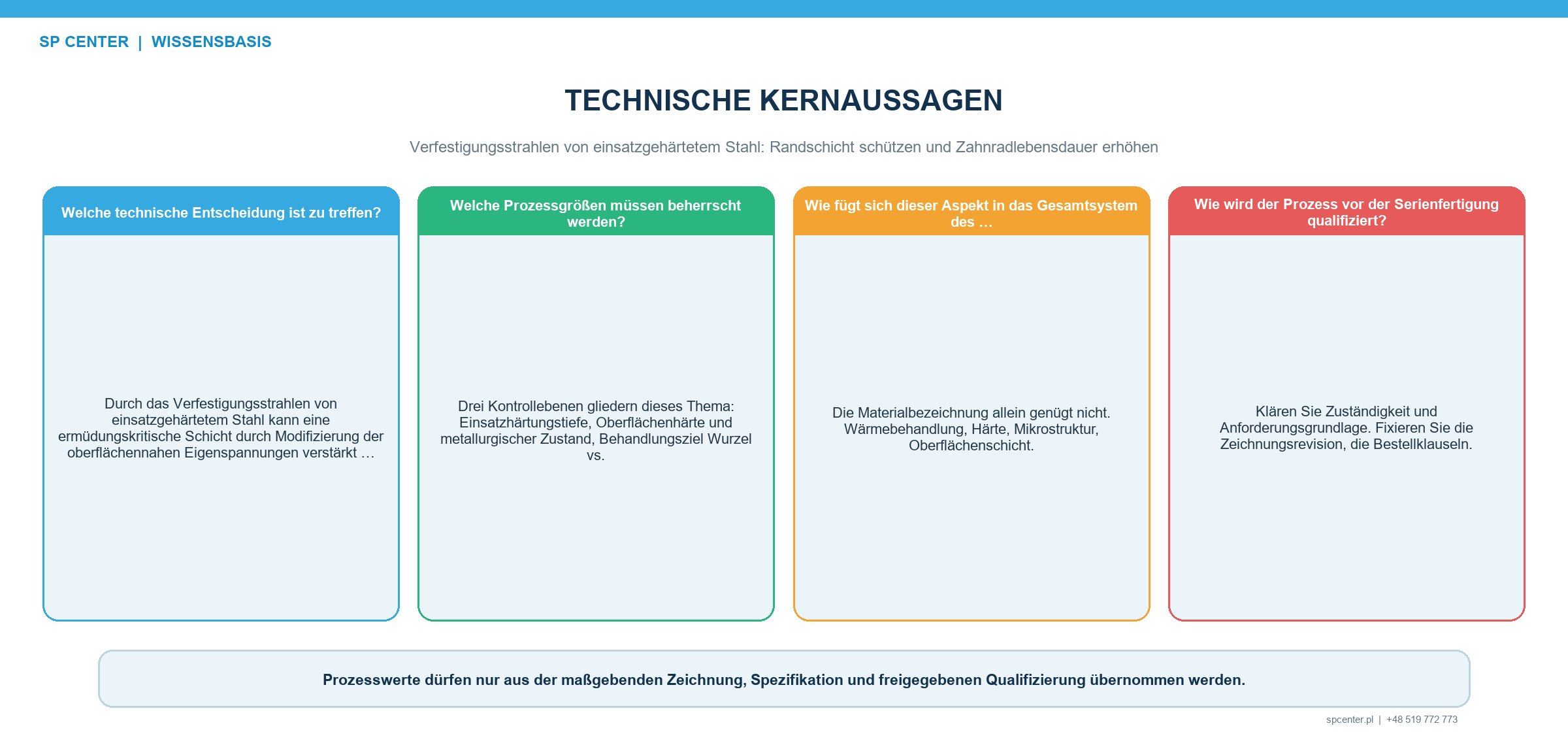

Die wichtigsten Punkte
- Einsatzhärteschicht durch Tiefe, Härteverlauf und Gefüge statt nur Härte definieren.
- Zahnfußbiegeermüdung von Flankenkontaktmüdung trennen.
- Strahlmittel und Auftrefffenster an harte Randschicht und Endtextur anpassen.
- Strahlen nicht zur Reparatur von Wärmebehandlungs- oder Schleiffehlern einsetzen.
- Jeden Schleif- oder Feinbearbeitungsschritt nach dem Strahlen beherrschen.
- Intensität, Bedeckungsgrad, Randschichtabnahme, Eigenspannung und Ermüdungsnachweis trennen.
Weiterführende Leitfäden von SP Center
- Verfestigungsstrahlen vor oder nach dem Schleifen
- Doppeltes Verfestigungsstrahlen
- Eigenspannungstiefenprofil
- Oberflächenrauheit nach dem Verfestigungsstrahlen
Technische Quellen
1. SAE J2441_202511: Shot Peening, stabilized November 2025
2. SAE AMS2430U: Shot Peening, revised April 2018
3. SAE ARP7488: Peening Design and Process Control Guidelines, issued January 2018
4. SAE AMS2759/7F, Carburizing and Heat Treatment of Carburizing Grade Steel Parts
6. Kobayashi et al., Enhanced Fatigue Life of Hypoid Gears by Precision Shot Peening, SAE 962162
7. Davis et al., Optimized Carburized Steel Fatigue Performance, SAE 2002-01-1003
Hinweis zu Normen: Es gelten vollständige Revisionen aus Zeichnung und Kundenanforderung. Die Studien sind anwendungsspezifisch und begründen keinen universellen Lebensdauerfaktor.
