Anpassa kulpeningsfönstret till faktiskt härddjup, hårdhetsgradient, mikrostruktur, kuggyta och slutbearbetningsprocess utan att skada en hård precisionsyta
Kulpening av uppkolat stål kan modifiera det ytnära restspänningstillståndet i ett utmattningskritiskt härdskikt, men processen skapar inte härdskiktsdjup och reparerar inte fel från värmebehandling eller slipning. Ett hårt uppkolat och härdat ytskikt kan vara känsligt för intryck, ökad ytråhet och mikroskador. Kvalificeringen måste därför koppla samman stålsort, härdskiktets och kärnans faktiska tillstånd, tandgeometri, behandlingszon, finbearbetningssekvens samt målet för böj- eller kontaktutmattning.

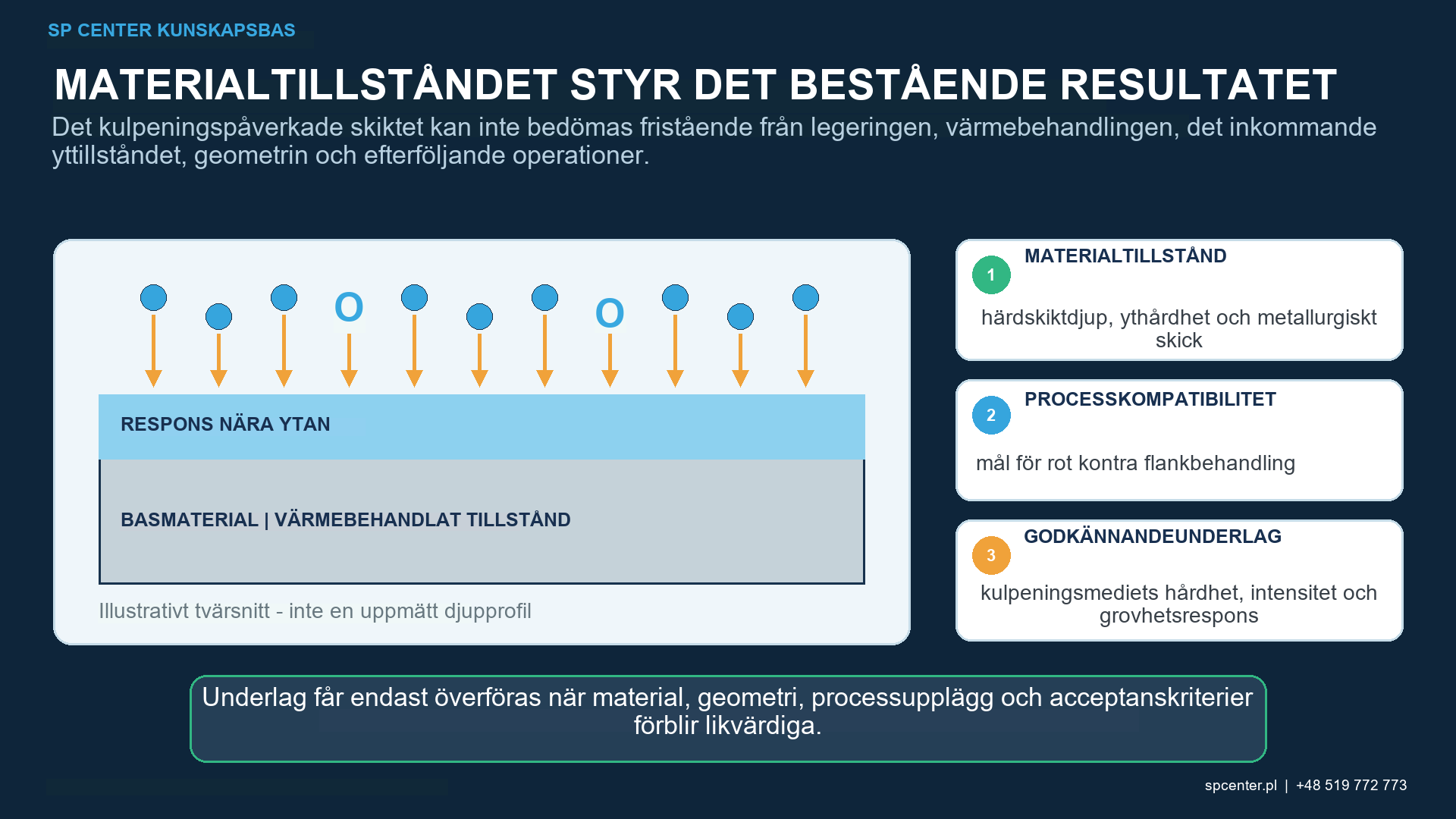

Vad definierar det uppkolade härdskikt som ska kulpenas?
Substratet beskrivs inte tillräckligt enbart av ythårdhet. Effektivt härdskiktsdjup, totalt härdskiktsdjup, hårdhetsgradient, kärntillstånd, bibehållen austenit, karbidfördelning, intergranulär oxidation, avkolning och slipningsförhållanden kan alla påverka respons och acceptans. Använd de kontrollerade värmebehandlingsdokumentationen och ritningsgränserna.
| Hölj- eller kugghjulskarakteristik | Varför det är viktigt | Kontrollerat svar |
|---|---|---|
| Effektivt och totalt härdskiktsdjup | Definierar den härdade gradienten och förhållandet mellan ytskikt och kärna | Använd ritningen och värmebehandlingsdokumentationen; härled inte djupet enbart från ythårdhet |
| Yt- och underytehårdhet | Påverkar den plastiska responsen, risken för bucklor och valet av kulpeningsmedium | Kvalificera utifrån det faktiska hårdhetsområdet och härdskiktets tillstånden |
| Bibehållen austenit och mikrostruktur | Kan påverka transformation, spänning och stabilitet | Karakterisera tillståndet när det är relevant; förutsätt inte samma kulpeningsrespons för alla uppkolade stål |
| Intergranulär oxidation, karbider eller avkolning | Kan kontrollera ytintegritet och sprickinitiering | Inspektera och kassera före kulpening; Kulpening är inte defektreparation |
| Tandrot och kälformning | Styrs ofta av böjspänning och åtkomst | Definiera rottäckning, övergång och representativa böj-utmattningsunderlag |
| Tandens flank | Rullande/glidande kontakt, textur, profil och gropfrätning kan styra | Behandla endast med uttryckligt tillstånd och kvalificering av kontaktprestanda |
Tabell 1. Höljet och kugghjulets ytfunktion definierar processen och underlagen som krävs.
SAE AMS2759/7F omfattar uppkolning och tillhörande värmebehandling av stålkomponenter avsedda för uppkolning inom dokumentets angivna tillämpningsområde. Det är en värmebehandlingsspecifikation, inte ett generellt tillstånd att kulpena varje uppkolad komponent eller varje kuggyta.
Varför måste tandrot och flank separeras?
Tandrot och radieövergång utvärderas vanligtvis för böjutmattning och har svåråtkomlighet och starka geometriska spänningsgradienter. Flanken har rullande och glidande kontakt och kan begränsas av profil, stigning, vågighet, ytråhet, smörjning och gropfrätning. En process som stöder ett felläge kan vara oacceptabel för den andra ytan.
Behandlingskartan bör identifiera rot, radieövergång, aktiv flank, spets, ändyta, borrning och övergångszoner. Maskering, munstycks- eller hjulorientering och delrörelse måste kontrollera gränser och översprutning. Underlag från roten kan inte godkänna en precisionsflank.
Hur påverkar hårdhet och mikrostruktur medieval?
Mediet och processfönstret måste kunna påverka den avsedda ytan plastiskt utan oacceptabla skador. Mediestorlek, hårdhet, form, tillstånd och slagenergi interagerar med ytskiktets hårdhet och topografi. En hårdare eller större partikel är inte automatiskt bättre för ett hårt ytskikt.
Restaustenit kan omvandlas under mekanisk belastning, inklusive kulpening, beroende på material- och processförhållanden. Påståenden om omvandling, stabilitet eller förbättrad utmattningshållfasthet måste grundas på det faktiska stålet och det kvalificerade processupplägget, inte på ett generellt antagande om uppkolade kugghjul.
Var passar kulpening in i tillverkningssekvensen?
Uppkolning och härdning skapar normalt det sätthärdade skiktet före kulpening. Därefter måste slipning, honing, läppning, superfinishing, rengöring och beläggning följa en styrd ordningsföljd. Kulpening döljer eller reparerar inte slipbränna, sprickor, materialveck, korngränsoxidation eller ett oacceptabelt härdskikt. Dessa tillstånd måste upptäckas och bli föremål för ett behörigt beslut om fortsatt hantering före bearbetning.
Om materialavverkning följer efter kulpening måste tillåten metod och mängd kvalificeras, eftersom det mest påverkade området nära ytan kan förändras eller avlägsnas. En formulering som ”lätt polering” är ingen mätbar styrning.

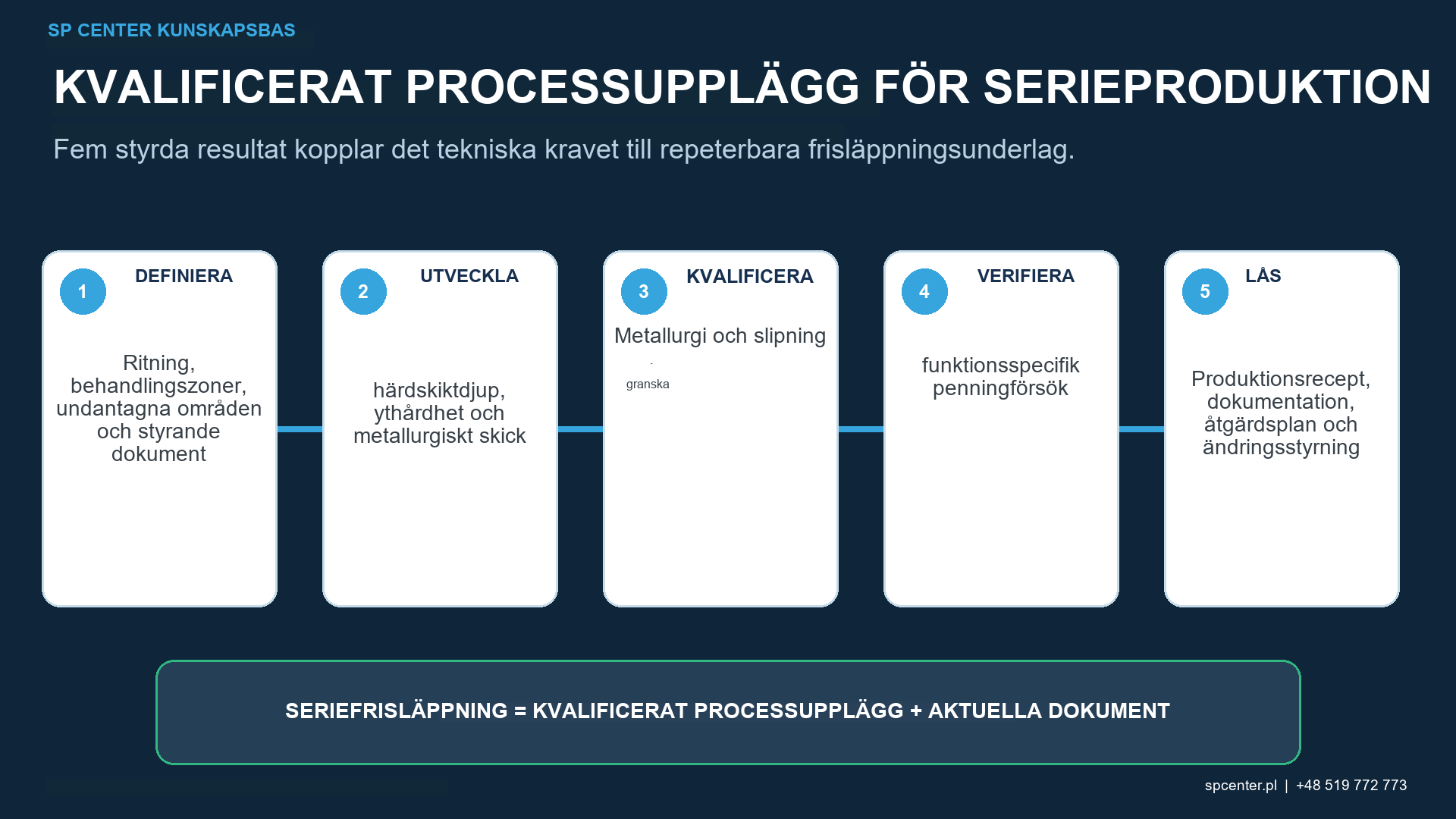

Vilka underlag stöder kvalificering och frigivning?
| Underlag | Påstående stöds | Påstående stöds inte ensamt |
|---|---|---|
| Uppkolnings- och värmebehandlingsdokumentation | Det specificerade fallet och kärntillståndet producerades | Kulpeningsstrålen eller den slutliga tandytan är acceptabel |
| Almenintensitet och mättnad | Kulpeningsstrålen verifierades i det definierade arrangemanget | Fallets restspänningsprofil eller kugghjulets utmattningstid |
| Rot- eller flankbeläggning | Den specificerade ytan visar erforderliga slagbevis | Ytjämnhet, profil, mikrosprickbildning eller gropfrätningsbeständighet |
| Textur-, profil- och dimensionsinspektion | Den slutliga kugghjulsgeometrin och ytan uppfyller åberopade gränser | Storleken och djupet av tryckrestspänningen |
| Restspänningsdjup profil | En angiven spänningskomponent finns på definierad plats, riktning och djup | Universell böjnings- eller kontaktutmattningsförbättring |
| Representativt rotböjnings- eller kontaktutmattningstest | Den fullständiga konfigurationen är utformad för den definierade skademekanismen | Överföring till ett annat fall, kugghjulsgeometri, belastning eller smörjmedel |
Tabell 2. Fallintegritet, processkontroll, slutlig kugghjulsyta och utmattningsprestanda förblir olika frågor.
Varför är publicerade resultat för kugghjulslivslängd inte universella värden?
Primära SAE-studier rapporterar förbättringar för vissa uppkolade stål, kugghjulsgeometrier, slutbearbetningsprocesser, kulpeningsvillkor och provningsmetoder. De visar teknisk potential och relevanta mekanismer, men ger ingen allmänt överförbar procentsats eller processföreskrift. Böjutmattning i tandroten och kontaktytutmattning måste dessutom hållas isär.
Ett försvarbart påstående anger material, hölje, kugghjulsgeometri, behandlingszon, belastning, smörjmedel, felkriterium och processfönster som representeras av underlagen. Om något av dessa ändras kräver överförbarheten granskning.

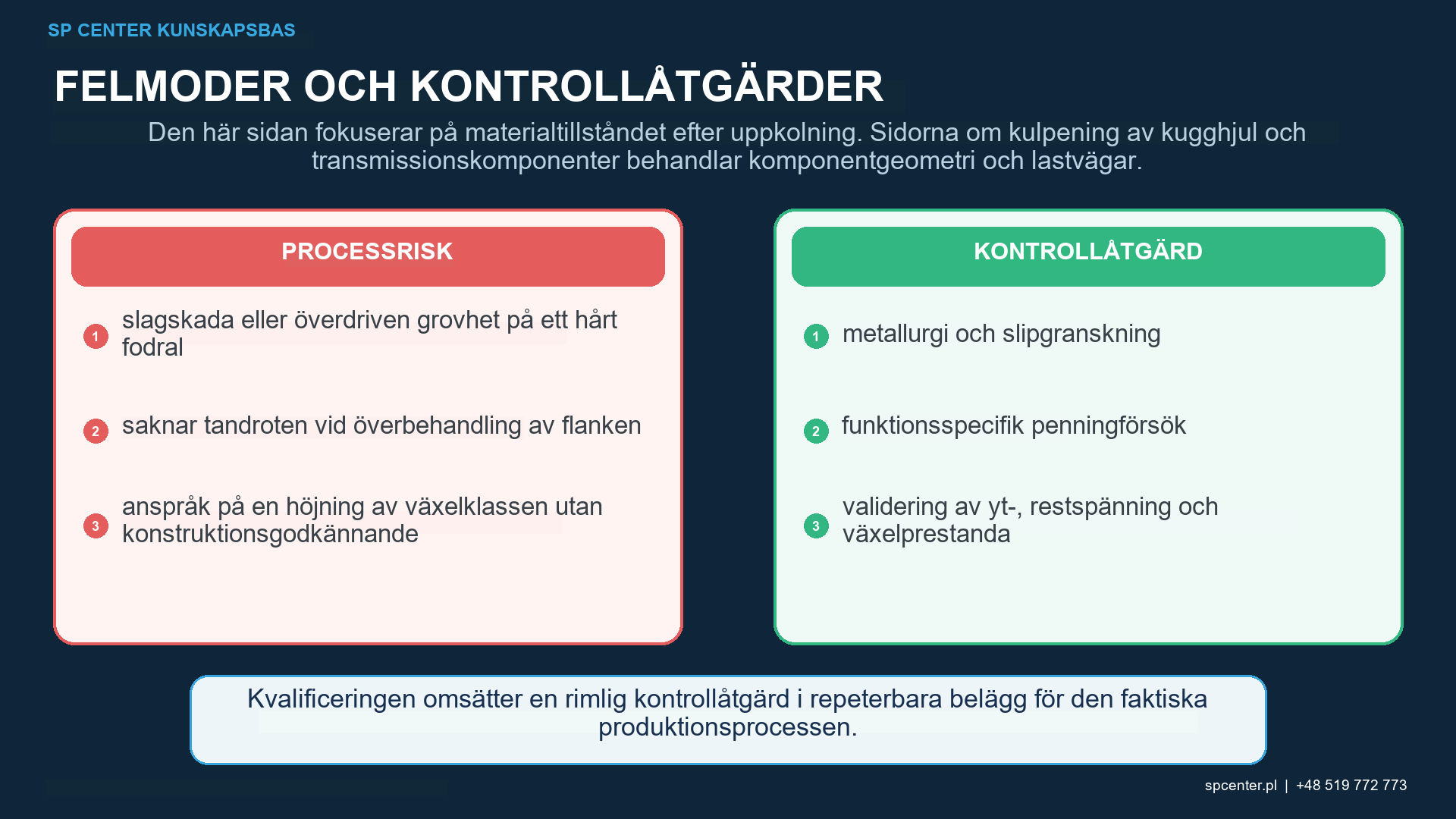

Vilka avvikelser kräver spärrning?
- Härdskiktsdjupet, hårdhet, bibehållen austenit eller mikrostrukturresultat ligger utanför det godkända tillståndet.
- Slipbränna, spricka, intergranulär oxidation eller ytdefekt hittas före eller efter kulpening.
- Täckningsgraden är ofullständig i roten eller behandlingen korsar en utesluten flankgräns.
- Grovhet, profil, stigning, kast eller dimensioner överskrider den åberopade gränsen.
- Medieförorening, överdriven nedbrytning eller överföring har hittats på det hårda härdskiktet.
- Ett dubbelt kulpeningssteg, ett senare efterbehandlingssteg eller en upprepad cykel har lagts till utan godkännande.
Stoppa bearbetningen och spärra produkter som tillverkats sedan det senast verifierade godkända tillståndet. Bevara dokumentation om värmebehandling, slipning, kulpeningsmedier, maskin, fixtur och kontroll. Förnyad kulpening eller polering är inte en automatisk korrigering.
Vad ska en offertförfrågan eller ritning definiera?
| Inmatning av offertförfrågan | Varför det är viktigt | Riskförebyggd |
|---|---|---|
| Specifikation för stålsort, uppkolning och värmebehandling | Definierar den metallurgiska vägen och godkännandeauktoriteten | Ett generiskt recept för ”sätthärdat stål” används |
| Gränser för ytbeläggning, hårdhet och mikrostruktur | Definierar det faktiska kulpeningssubstratet | Enbart ythårdhet står för ytbeläggningens tillstånd |
| Karta över kugghjulsgeometri och behandling | Separerar rot-, flank-, spets-, borr- och exkluderade ytor | En rotprocess appliceras oavsiktligt på en precisionsflank |
| Slipnings-, honings- och finbehandlingssekvens | Identifierar skador och materialavverkning före eller efter kulpening | Det kvalificerade lagret tas bort eller slipbränning utförs dold |
| Intensitet, kulpeningsmedium, täckningsgrad och ytgränser | Bygger en kontrollerbar process och acceptans av slutlig yta | Mer intensitet eller exponering antas säkrare |
| Böjnings-, kontaktutmattnings- eller restspänningsanspråk | Kopplar underlag till det faktiska designmålet | Ett testresultat blir ett universellt löfte om kugghjulets livslängd |
Tabell 3. Ett tekniskt jämförbart förslag behöver underlag för härdskiktets tillstånd, exakta kuggzoner och det avsedda felläget.
Ange även delstorlek, massa, satskvantitet, datum, rengöring och förpackning, erforderliga certifikat och godkännande från kundkälla. När rot-/flankgränsen eller den slutliga ytbehandlingssekvensen är oklar bör bearbetningen vänta på kontrollerad förtydligande.
Vanliga frågor
Kan uppkolade kugghjul kulpenas?
Ja, när ritningen och det kvalificerade processupplägget definierar materialtillstånd, behandlingszoner, kulpeningsmedium, intensitet, täckningsgrad och slutlig kuggacceptans. Rot- och flankkrav måste separeras.
Ökar kulpening ytskiktsdjupet?
Nej. Härdskiktsdjupet skapas genom uppkolnings- och värmebehandlingsprocessen. Kulpening modifierar det mekaniska tillståndet och restspänningstillståndet nära ytan men ökar inte det uppkolade skiktets djup.
Kan kulpening reparera intergranulär oxidation eller slipbränna?
Nej. Dessa och andra icke godtagbara tillstånd hos ytintegriteten kräver kontroll och behörigt beslut om fortsatt hantering före kulpening.
Bör kuggrotområden och flanker använda samma process?
Inte automatiskt. De har olika geometri, åtkomst, textur och utmattningsmekanismer. Varje zon behöver explicita krav och kvalificering.
Är högre intensitet alltid bättre för ett hårt fall?
Nej. Överdriven påverkan kan öka ytråheten, bucklor, mikroskador eller distorsion. Det kvalificerade fönstret är målet.
Kan tvåstegskulpening införas för varje uppkolat kugghjul?
Nej. Ett andra medie- och exponeringssteg förändrar processen och kräver ett godkänt syfte, separata kontroller och representativ validering.
Bevisar Almenintensiteten den restspänningen i en tandrot?
Nej. Intensiteten karaktäriserar strömmen. Komponentens restspänning behöver en definierad mätmetod och kan inte härledas direkt från ett Almen-värde.
Vilka underlag behövs för en genomförbarhetsbedömning av uppkolat stål?
Skicka den kontrollerade ritningen, stål- och värmebehandlingsspecifikationer, krav på ytskikt och hårdhet, kugghjulsgeometri, behandlingskarta, finbearbetningsväg, kvantiteter och godkännandedokumentation.
Viktiga slutsatser
- Definiera det uppkolade ytskiktet utifrån djup, hårdhetsgradient och mikrostruktur, inte enbart hårdhet.
- Separera tandrotböjningsutmattning från flankkontaktutmattning.
- Matcha kulpeningsmedium och slagfönster med det faktiska hårda ytskiktet och de slutliga texturgränserna.
- Använd inte kulpening för att reparera värmebehandlings- eller slipningsdefekter.
- Kontrollera varje slipning eller finbearbetning efter kulpening.
- Håll intensitet, täckningsgrad, ytskiktsacceptans, restspänning och utmattningsunderlag åtskilda.
Relaterade SP Center-guider
- Kulpening före eller efter slipning
- Dubbel kulpening
- Djupprofil för restspänning
- Ytjämnhet efter kulpening
Tekniska referenser
1. SAE J2441_202511: Kulpening, stabiliserad november 2025
2. SAE AMS2430U: Kulpening, reviderad april 2018
3. SAE ARP7488: Riktlinjer för design och processkontroll av kulpening, utfärdade januari 2018
4. SAE AMS2759/7F, uppkolning och värmebehandling av ståldelar avsedda för uppkolning
7. Davis et al., optimerad utmattningsprestanda hos uppkolat stål, SAE 2002-01-1003
Standardnotering: Använd fullständiga revideringar som åberopas av ritningen och de vidareförda kundkraven. De citerade studierna är applikationsspecifika och etablerar inte en universell multiplikator för kugglivslängd.
