Přizpůsobte okno kuličkování skutečné hloubce povrchově zpevněné vrstvy, gradientu tvrdosti, mikrostruktuře, zóně zubu a dokončovací postupu bez poškození tvrdého přesného povrchu.
Kuličkování cementované oceli může upravit stav zbytkového napětí v blízkosti povrchu kritického povrchově zpevněné vrstvy z hlediska únavy, ale nevytváří hloubku povrchově zpevněné vrstvy ani neopravuje vady tepelného zpracování a broušení. Tvrdá cementovaná vrstva může být citlivá na promáčkliny, drsnost a mikropoškození. Kvalifikace proto musí propojit skutečný stav oceli, povrchově zpevněné vrstvy a jádra, geometrii zubu, zónu ošetření, postup dokončování a cíl ohybové nebo kontaktní únavy.
Čím je definován stav cementované vrstvy předkládané ke kuličkování?
Substrát není dostatečně popsán pouze povrchovou tvrdostí. Efektivní hloubka povrchově zpevněné vrstvy, celková hloubka povrchově zpevněné vrstvy, gradient tvrdosti, stav jádra, zbytkový austenit, rozložení karbidů, mezikrystalová oxidace, oduhličení a podmínky broušení mohou ovlivnit odezvu a přijetí. Použijte záznamy o kontrolovaném tepelném zpracování a limity výkresu.
| Charakteristika pouzdra nebo ozubeného kola | Proč je to důležité | Řízená odezva |
|---|---|---|
| Efektivní a celková hloubka povrchově zpevněné vrstvy | Definuje gradient zpevnění a vztah mezi povrchovou vrstvou a jádrem | Použijte výkres a záznamy o tepelném zpracování; Neodvozujte hloubku pouze z povrchové tvrdosti |
| Povrchová a podpovrchová tvrdost | Ovlivňuje plastickou odezvu, riziko promáčknutí a výběr média | Kvalifikujte na základě skutečného rozsahu tvrdosti a stavu povrchově zpevněné vrstvy |
| Zbytkový austenit a mikrostruktura | Může ovlivnit transformaci, napětí a stabilitu | Charakterizujte, pokud je to relevantní; nepředpokládejte jednu odpověď kuličkování pro všechny cementované oceli |
| Mezikrystalová oxidace, karbidy nebo oduhličení | Může ovlivnit integritu povrchu a vznik trhlin | Před kuličkováním proveďte kontrolu a rozhodněte o dalším postupu; kuličkování není opravou vad. |
| Kořen a zaoblení zubu | Často se řídí ohybovým napětím a přístupem | Definujte pokrytí kořene, přechod a reprezentativní doklady o únavě z ohybu |
| Bok zubu | Mohou se řídit valivým/kluzným kontaktem, texturou, profilem a důlkovou korozí | Zacházejte pouze s výslovným povolením a kvalifikací kontaktního výkonu |
Tabulka 1. Případ a funkce povrchu ozubeného kola definují proces a požadované doklady.
SAE AMS2759/7F se ve svém vymezeném rozsahu vztahuje na cementaci a související tepelné zpracování ocelových součástí určených k cementaci. Jde o specifikaci tepelného zpracování, nikoli o univerzální oprávnění ke kuličkování každé cementované součásti nebo každého povrchu zubu.
Proč musí být kořen zubu a bok odděleny?
Kořen zubu a zaoblení se běžně hodnotí na únavu v ohybu a mají obtížný přístup a silné geometrické gradienty napětí. Bok nese valivý a kluzný kontakt a může být omezen profilem, stoupáním, vlnitostí, drsností, mazáním a důlkovou korozí. Proces, který podporuje jeden režim selhání, může být pro druhý povrch nepřijatelný.
Mapa ošetření by měla identifikovat kořen, zaoblení, aktivní bok, špičku, čelní plochu, otvor a přechodové zóny. Maskování, orientace trysky nebo kotouče a pohyb součásti musí kontrolovat hranice a přestřik. Doklady z kořene nemohou autorizovat přesný bok.
Jak tvrdost a mikrostruktura ovlivňují výběr média?

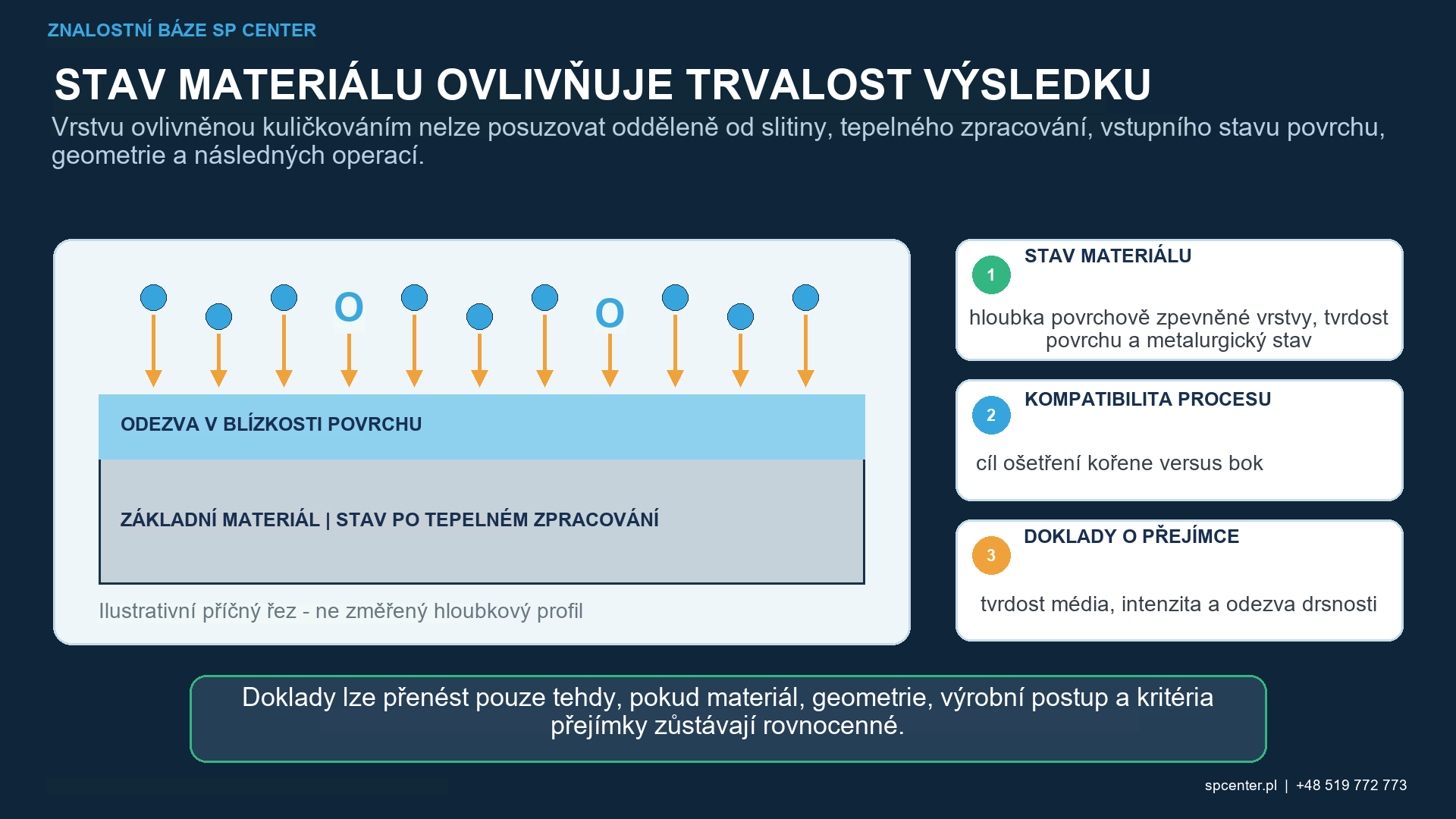

Médium a procesní okno musí být schopny plasticky ovlivnit zamýšlený povrch bez nepřijatelného poškození. Velikost média, tvrdost, tvar, stav a energie nárazu interagují s tvrdostí a topografií nátěru. Tvrdší nebo větší částice není automaticky lepší pro tvrdý nátěr.
Zbytkový austenit se může při mechanickém zatížení transformovat, včetně kuličkování, v závislosti na materiálu a podmínkách procesu. Jakékoli tvrzení o transformaci, stabilitě nebo zlepšení únavy musí být založeno na skutečné oceli a kvalifikované cestě, spíše než na obecném tvrzení o cementovaných ozubených kolech.
Kam ve výrobní sekvenci patří kuličkování?
Cementace a kalení obvykle vytvoří cementovanou vrstvu před kuličkováním. Broušení, honování, lapování, superfinišování, čištění a povlakování pak musí probíhat v řízeném pořadí. Kuličkování nezakryje ani neopraví spáleniny po broušení, trhliny, přeložky materiálu, mezikrystalovou oxidaci ani nepřípustný stav cementované vrstvy. Tyto stavy se musí před zpracováním zjistit a musí o nich rozhodnout oprávněná funkce.
Následuje-li po kuličkování úběr materiálu, musí být přípustná metoda a množství úběru kvalifikovány, protože nejvíce ovlivněnou podpovrchovou oblast lze změnit nebo odstranit. Označení „lehké leštění“ není měřitelným řízením procesu.

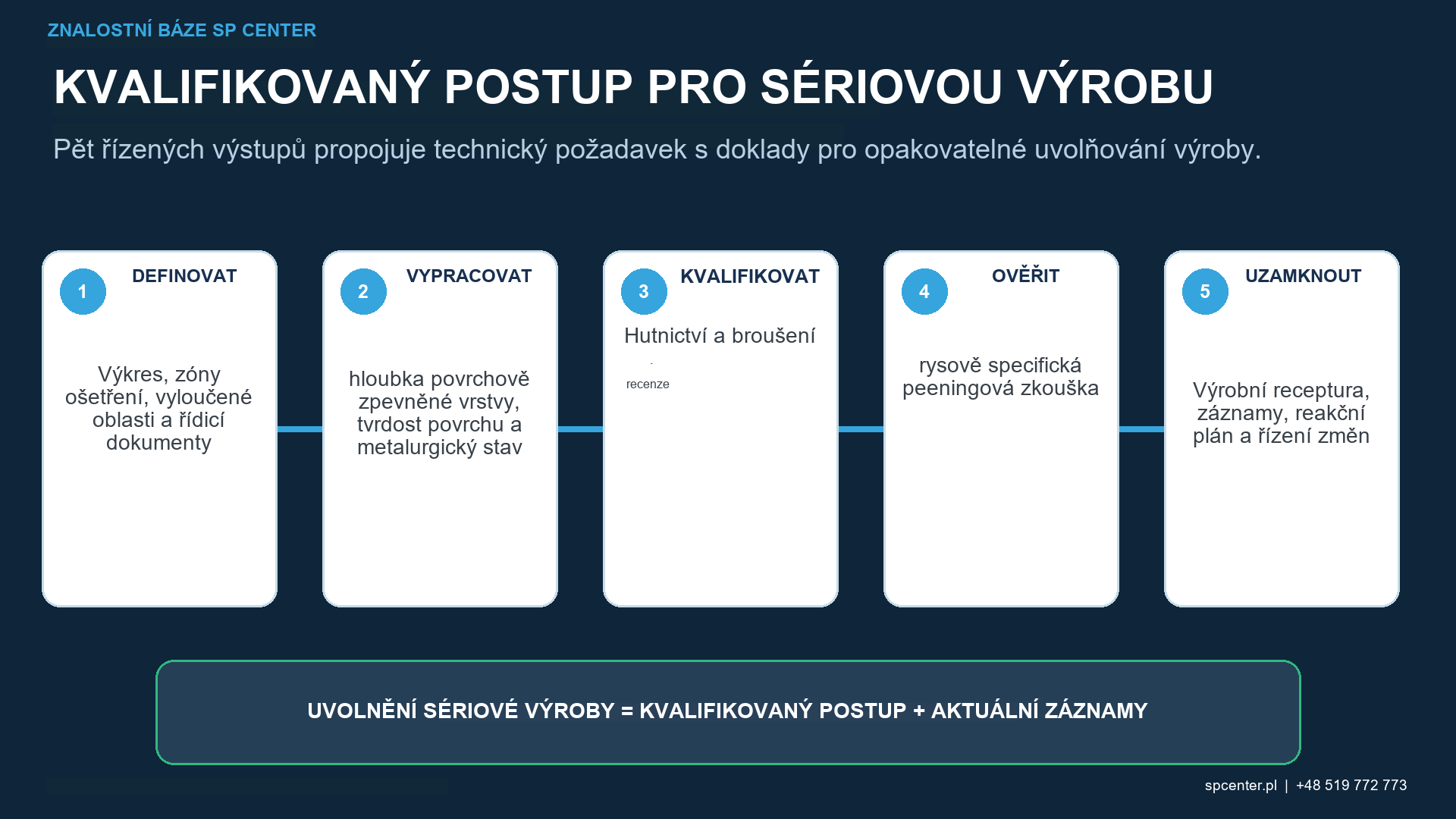

Které doklady podporují kvalifikaci a uvolnění?
| Doklad | Tvrzení podpořeno | Tvrzení samo o sobě není podpořeno |
|---|---|---|
| Záznamy o cementaci a tepelném zpracování | Byl vytvořen specifikovaný případ a stav jádra | Proud média pro kuličkování nebo konečný povrch zubu je přijatelný. |
| Almenova intenzita a nasycení | Proud média pro kuličkování byl ověřen v definovaném uspořádání. | Profil zbytkového napětí případu nebo únavová životnost ozubeného kola |
| Pokrytí kořene nebo boku | Specifikovaný povrch vykazuje požadované doklady o rázu | Drsnost povrchu, profil, odolnost proti mikrotrhlinám nebo bodové tvorbě |
| Kontrola textury, profilu a rozměrů | Konečná geometrie a povrch ozubeného kola splňují stanovené limity | Velikost a hloubka tlakového zbytkového napětí |
| Hloubka zbytkového napětí profil | Uvedená složka napětí existuje v definovaném místě, směru a hloubce | Zlepšení univerzálního ohybu nebo kontaktní únavy |
| Reprezentativní test kořenového ohybu nebo kontaktní únavy | Kompletní konfigurace řeší definovaný režim selhání | Přenos do jiného případu, geometrie ozubeného kola, zatížení nebo mazivo |
Tabulka 2. Integrita povrchově zpevněné vrstvy, řízení procesu, konečný povrch ozubeného kola a odolnost proti únavě zůstávají jinými otázkami.
Proč nejsou publikované výsledky životnosti ozubených kol univerzálními hodnotami?
Primární studie SAE uvádějí zlepšení pro konkrétní cementované oceli, geometrie ozubených kol, dokončovací postupy, podmínky kuličkování a zkušební metody. Demonstrují technický potenciál a užitečné mechanismy, ale neposkytují přenositelné procento ani recepturu. Je také nutné rozlišovat únavu způsobenou ohybem kořene a únavu při kontaktu s povrchem.
Obhájitelné tvrzení uvádí materiál, případ, geometrii ozubeného kola, zónu ošetření, zatížení, mazivo, kritérium selhání a procesní okno reprezentované doklady. Pokud se některý z těchto údajů změní, je třeba přezkoumat přenositelnost.

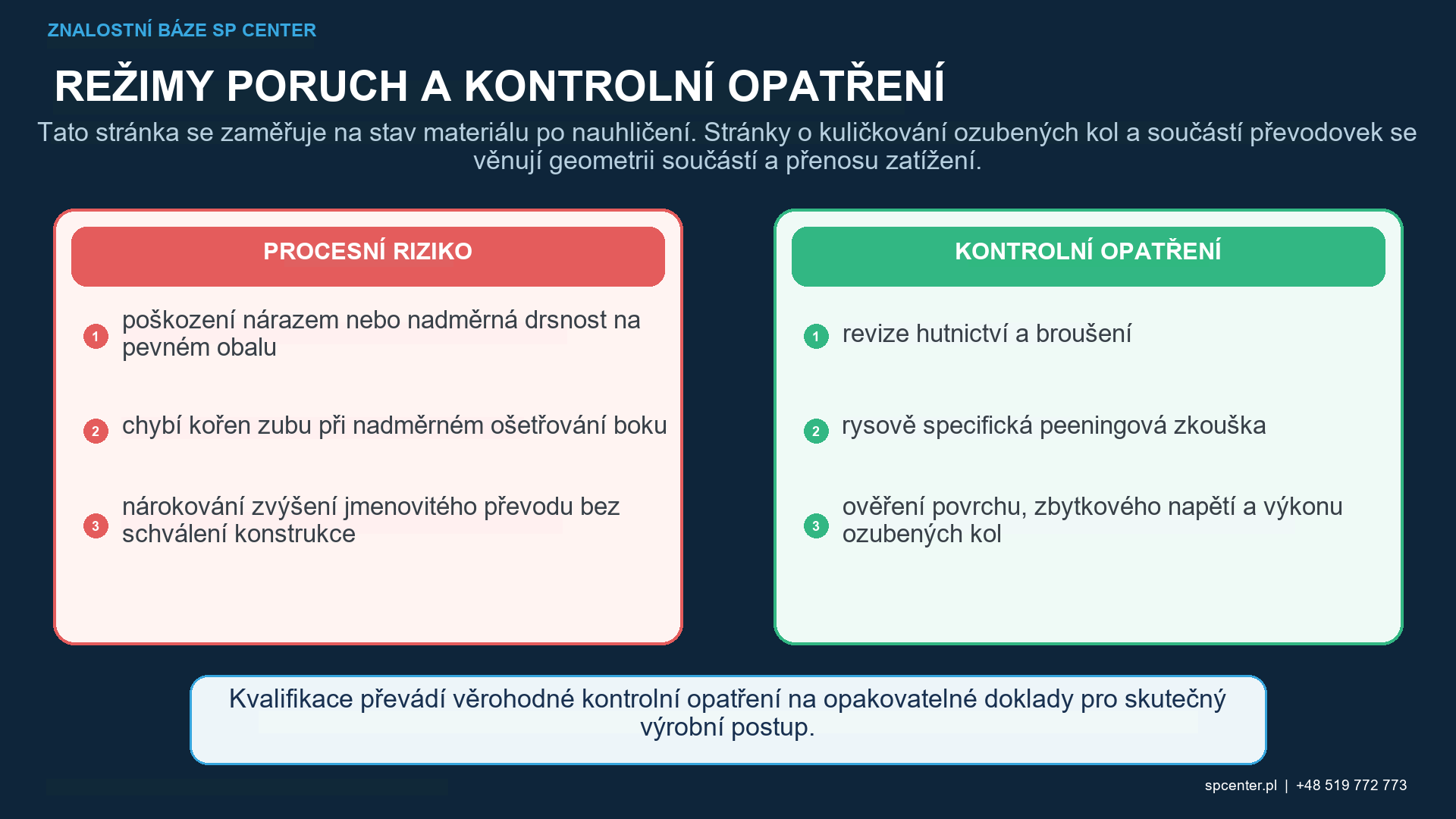

Které odchylky vyžadují zadržení?
- Hloubka povrchově zpevněné vrstvy, tvrdost, zbytkový austenit nebo výsledek mikrostruktury je mimo schválený stav.
- Před nebo po kuličkování je zjištěno broušení, prasklina, mezikrystalová oxidace nebo povrchová vada.
- Pokrytí je v kořeni neúplné nebo ošetření překračuje vyloučenou hranici boku.
- Drsnost, profil, stoupání, házivost nebo rozměry překračují stanovený limit.
- Na tvrdém obalu je zjištěna kontaminace média, nadměrné poškození nebo přenos.
- Bez schválení je přidán stupeň dvojitého kuličkování, následná dokončovací operace nebo opakovaný cyklus.
Zastavte zpracování a zadržte výrobky od posledního ověřeného vyhovujícího stavu. Zachovejte záznamy o tepelném zpracování, broušení, médiu, stroji, přípravku a kontrole. Opakované kuličkování nebo leštění není automatickou nápravou.
Co by měla definovat žádost o nabídku (RFQ) nebo výkres?
| Vstup RFQ | Proč je to důležité | Zamezení riziku |
|---|---|---|
| Specifikace pro jakost oceli, cementaci a tepelné zpracování | Definuje metalurgickou cestu a autoritu pro přijetí | Používá se obecný recept pro „cementovanou ocel“ |
| Hloubka kalení, tvrdost a limity mikrostruktury | Definuje skutečný podklad předkládaný ke kuličkování | Samotná tvrdost povrchu zastupuje stav kalení |
| Geometrie ozubeného kola a mapa ošetření | Odděluje kořen, bok, špičku, otvor a vyloučené povrchy | Na přesný bok je neúmyslně aplikován proces kalení kořene |
| Postup broušení, honování a dokončování | Identifikuje poškození a úběr materiálu před nebo po kuličkování | Kvalifikovaná vrstva je odstraněna nebo se broušením spálí je skryté |
| Intenzita, média, pokrytí a limity povrchu | Vytváří řiditelný proces a přijetí konečného povrchu | Předpokládá se bezpečnější vyšší intenzita nebo expozice |
| Tvrzení o ohybu, kontaktní únavě nebo zbytkovém napětí | Propojuje doklady se skutečným cílem návrhu | Jeden výsledek zkoušky se stává univerzálním příslibem životnosti ozubeného kola |
Tabulka 3. Technicky srovnatelný návrh vyžaduje stav případu, přesné zóny zubů a zamýšlené doklady o způsobu selhání.
Uveďte také velikost dílu, hmotnost, množství šarže, vztažné údaje, čištění a balení, požadované certifikáty a schválení dodavatele zákazníkem. Pokud je hranice kořene/boku nebo konečná sekvence dokončování nejasná, mělo by zpracování počkat na kontrolované objasnění.
Často kladené otázky
Lze cementovaná ozubená kola kuličkovat?
Ano, pokud výkres a kvalifikovaný procesní postup definují stav materiálu, zóny ošetření, média, intenzitu, pokrytí a konečné přijetí ozubeného kola. Požadavky na patu a boky zubu musí být odděleny.
Zvyšuje kuličkování hloubku povrchově zpevněné vrstvy?
Ne. Hloubka povrchově zpevněné vrstvy je vytvářena cestou cementace a tepelného zpracování. Kuličkování modifikuje stav mechanického a zbytkového napětí v blízkosti povrchu, ale nepřidává hloubku cementace.
Může kuličkování opravit mezikrystalovou oxidaci nebo broušení?
Ne. Tyto a další stavy nepoužitelnosti povrchu vyžadují kontrolu a rozhodnutí o dalším nakládání před kuličkováním.
Měly by se paty a boky zubů používat stejný proces?
Ne automaticky. Mají odlišnou geometrii, přístup, texturu a mechanismy únavy. Každá zóna vyžaduje explicitní požadavky a kvalifikaci.
Je vyšší intenzita vždy lepší pro tvrdý případ?
Ne. Nadměrný náraz může zvýšit drsnost, promáčkliny, mikropoškození nebo deformaci. Cílem je kvalifikované okno.
Lze ke každému cementovanému ozubenému kolu přidat dvojité kuličkování?
Ne. Druhá fáze média a expozice mění proces a vyžaduje schválený účel, samostatné kontroly a reprezentativní validaci.
Prokazuje Almenova intenzita zbytkové napětí v kořeni zubu?
Ne. Intenzita charakterizuje proud. Zbytkové napětí v komponentě vyžaduje definovanou metodu měření a nelze jej přímo odvodit z Almenovy hodnoty.
Co by mělo být zasláno k posouzení proveditelnosti cementované oceli?
Zašlete řízený výkres, specifikace oceli a tepelného zpracování, požadavky na pouzdro a tvrdost, geometrii ozubeného kola, mapu opracování, postup dokončování, množství a záznamy o přijetí.
Klíčové poznatky
- Definujte cementované pouzdro hloubkou, gradientem tvrdosti a mikrostrukturou, nikoli pouze tvrdostí.
- Oddělte únavu od ohybu paty zubu od únavy od kontaktu s bokem.
- Přizpůsobte médium a okno nárazu skutečnému tvrdému povrchově zpevněné vrstvě a konečným limitům textury.
- Nepoužívejte kuličkování k opravě vad tepelného zpracování nebo broušení.
- Po kuličkování kontrolujte každou operaci broušení nebo dokončování.
- Udržujte intenzitu, pokrytí, přijetí pouzdra, zbytkové napětí a doklady o únavě.
Související průvodci SP Center
- Kuličkování před nebo po broušení
- Dvojité kuličkování
- Profil hloubky zbytkového napětí
- Drsnost povrchu po kuličkování
Technické reference
1. SAE J2441_202511: kuličkování, stabilizované v listopadu 2025
2. SAE AMS2430U: kuličkování, revidováno v dubnu 2018
3. SAE ARP7488: Pokyny pro návrh a řízení procesu kuličkování, vydáno v lednu 2018
4. SAE AMS2759/7F, Cementace a tepelné zpracování ocelových dílů s cementační jakostí
7. Davis a kol., Optimalizovaný výkon při únavě cementované oceli, SAE 2002-01-1003
Poznámka k normě: Použijte kompletní revize uvedené ve výkresu a přenesených požadavcích zákazníka. Citované studie jsou specifické pro danou aplikaci a nestanovují univerzální multiplikátor životnosti ozubeného kola.
