Dvoustupňové kuličkování: kdy jsou dvě média opodstatněná

Definujte dvě uspořádané fáze, oddělené médium a Almenovy kontroly, pokrytí, čistotu přechodu, kombinovanou validaci a propojené záznamy o dávkách

Dvojité kuličkování není jen delší cyklus. Je to záměrně specifikovaná sekvence dvou odděleně řízených fází kuličkování, často s různými médii nebo úrovněmi procesu. První fáze může stanovit jednu část požadované odezvy povrchu a zbytkového napětí, zatímco druhá modifikuje stav blízko povrchu. Pořadí, médium, intenzita, pokrytí, zóny ošetření, přechod a kombinovaná akceptace musí být kvalifikovány; deklarovaný přínos nelze odvodit pouze z fráze dvojí kuličkování.

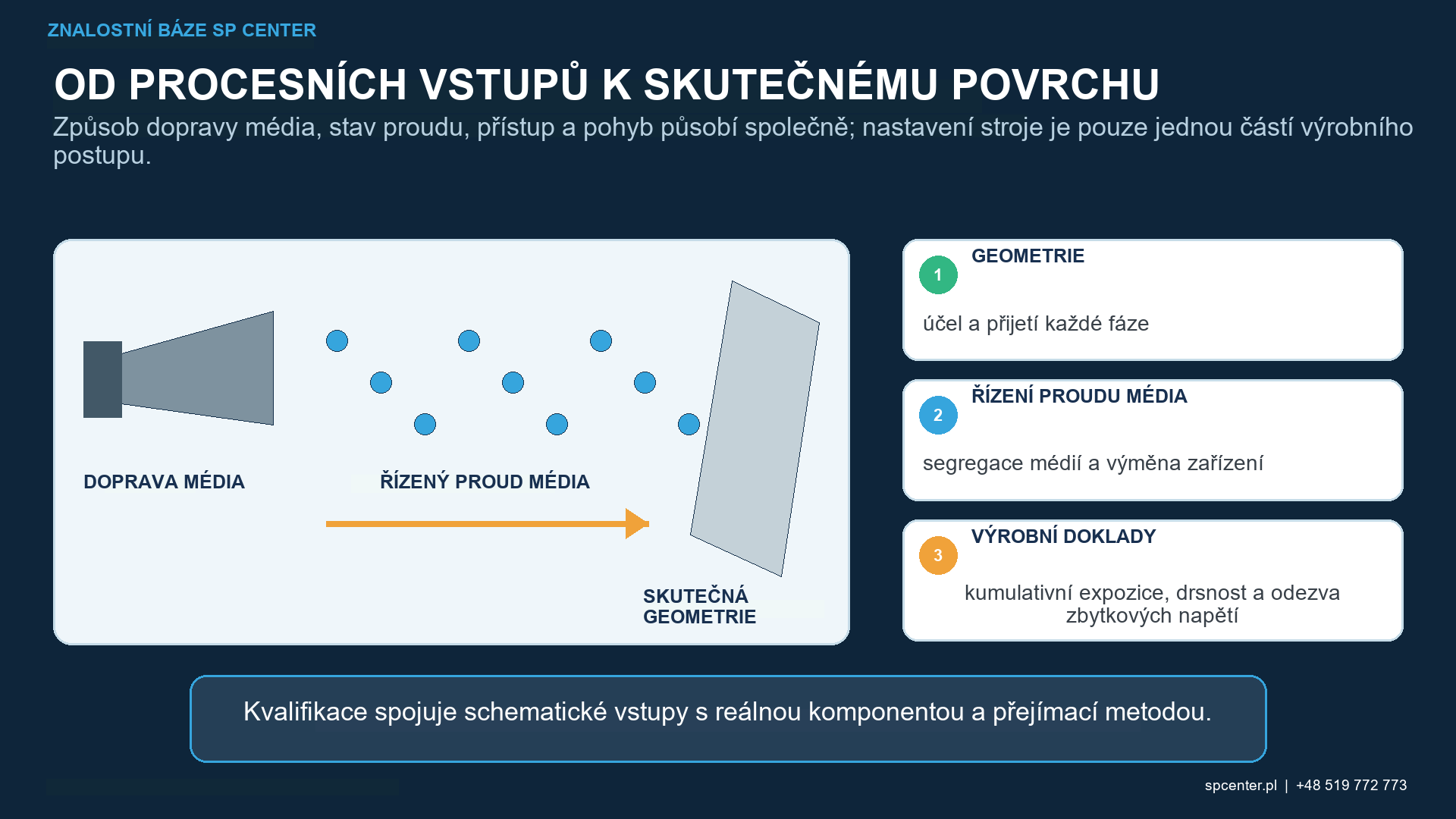

Co dělá proces dvojitého kuličkování?

Dvoustupňový postup identifikuje fázi 1 a fázi 2 jako oddělené řízené operace. Každá z nich má definované zařízení, médium, Almenovu intenzitu, kde je vyvolána, pokrytí, upínací přípravek, masky, pohyb a expozici. Postup také definuje povolené podmínky mezi fázemi a konečné přijetí po jejich dokončení.

Další průchod se stejným nastavením, restart po přerušení nebo opravný cyklus se automaticky nepovažuje za dvojité kuličkování. Tyto události se řídí schválenými pravidly pro expozici, přepracování a neshody v řídících dokumentech.

Proč by mohly být specifikovány dva stupně?

Cíl vývoje	Možný dvoustupňový koncept	Hranice, kterou je třeba prokázat
Hloubka zbytkového napětí plus stav blízko povrchu	První stupeň vyvíjí primární pole napětí; Druhý řízený stupeň upravuje odezvu blízko povrchu	Druhý stupeň nesmí vymazat, přepracovat ani destabilizovat požadovaný výsledek prvního stupně
Drsnost nebo textura povrchu	Jemnější médium může být vyhodnoceno po hrubším prvním stupni	Hladší průměrný odečet není zaručen a neprokazuje únavu ani hloubku napětí
Pokrytí obtížné textury	Na stejné zóně ošetření lze vyhodnotit dvě definované populace nárazů	Ani jeden stupeň nekompenzuje stínování, únik nebo nepřístupný prvek
Povrchová odezva specifická pro daný materiál	Materiály, velikosti, tvrdosti a energie média jsou vybrány pro přesnou slitinu a stav	Kontaminace, zapuštění, ohýbání, praskání a rozměrové limity zůstávají zachovány přijatelné
Starší nebo zákazníkem definovaný postup	Výkres nebo specifikace procesu vyvolává dvě seřazené fáze	Změny dodavatele vyžadují formální autorizaci; objednávka a rozsahy nejsou volitelné
Výkon součásti	Kombinovaný procesní postup se v případě potřeby validuje vůči jednostupňovému výchozímu procesu	Výhody zůstávají omezeny testovaným materiálem, geometrií, zatížením a prostředím

Tabulka 1. Dvoustupňový postup vyžaduje specifický inženýrský cíl a doklad, že kombinovaný výsledek zůstává přijatelný.

Běžným konceptem vývoje je použití první fáze pro hloubku hlavního zbytkového napětí a druhé pro jemnější odezvu v blízkosti povrchu. Toto je koncept, nikoli univerzální recept. V závislosti na materiálu a nastavení může druhá fáze změnit drsnost, deformaci za studena, maximální tlakové napětí, povrchové napětí, rozměry nebo riziko poškození způsoby, které vyžadují měření.

Jak se dvojstupňové kuličkování liší od 100 % nebo 200 % pokrytí?

Pokrytí je podíl požadovaného povrchu vykazujícího známky nárazu podle schválené metody kontroly. Pokud řídící požadavek definuje pokrytí 200 % v průběhu doby expozice, obecně to znamená dvojnásobek celkové doby potřebné k vytvoření pokrytí 100 % pro danou konfiguraci procesu.

Dvojstupňové kuličkování používá dvě samostatně definované skupiny nárazů. Každý stupeň může mít vlastní požadavek na pokrytí. Dva stupně se automaticky nerovnají 200 % a 200 % expozice jedním médiem nevytváří kvalifikovaný dvojstupňový postup.

Jak by se měla tato dvě média vybrat?

Výběr média zohledňuje materiál součásti a tepelné zpracování, požadovaný profil napětí, povrchové a kontaminační limity, velikost prvku, citlivost hran, drsnost, deformaci a kapacitu zařízení. Řídí se typ, jmenovitá velikost, tvrdost, tvar a provozní podmínky. Jemnější média druhého stupně jsou u některých postupů běžná, ale nejsou povinná, pokud to nevyžaduje konstrukční základ.

Změna pouze velikosti média může také změnit energii nárazu, míru pokrytí, odraz, retenci a odezvu měření. Označení proto nenahrazuje samostatnou kvalifikaci každého kompletního stupně.

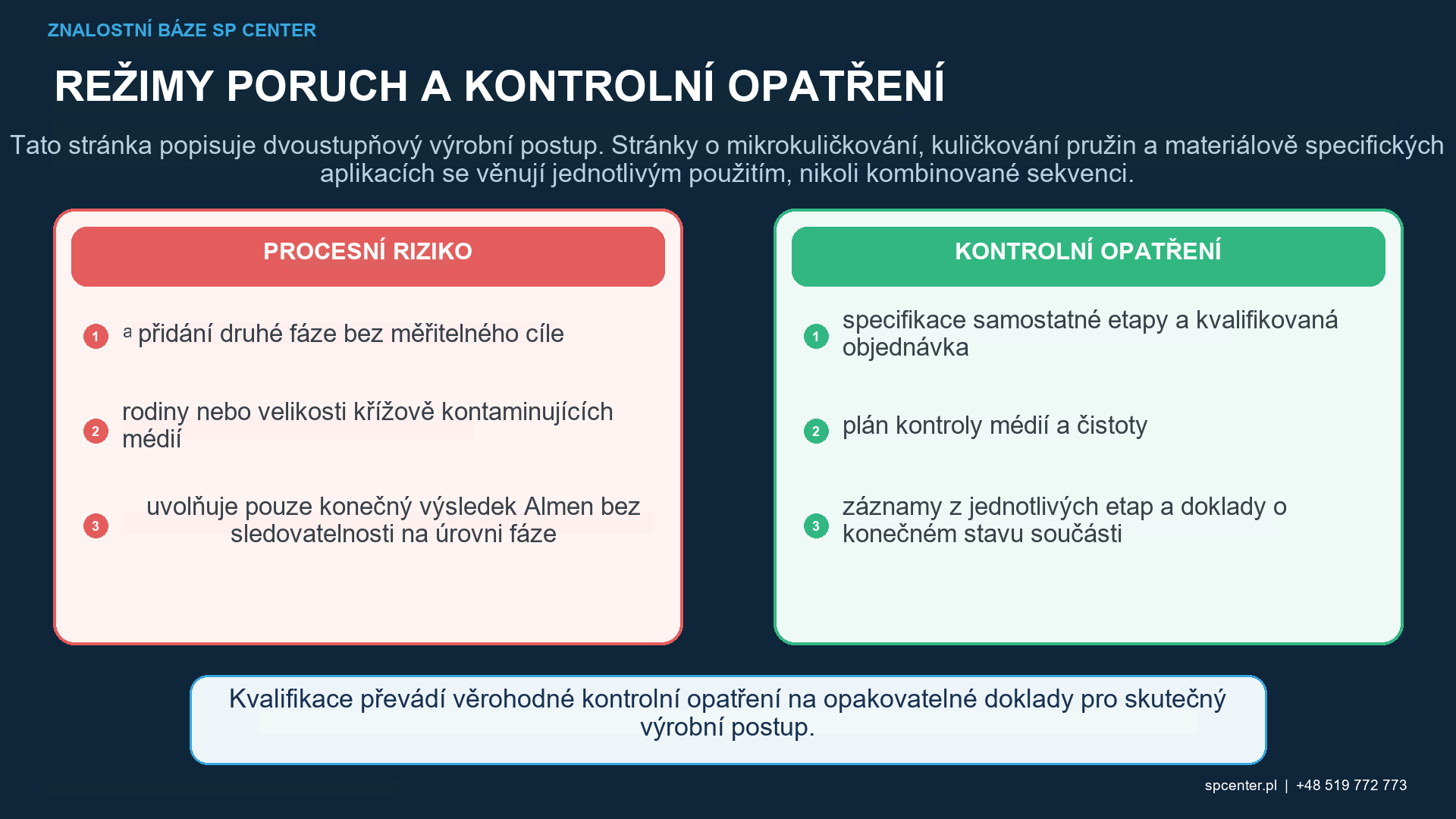

Proč je čištění a segregace médií kritická?

Přenos může změnit dopadovou populaci druhého stupně nebo zavést materiál neslučitelný s omezeními kontaminace součásti. Média mohou zůstat v otvorech, maskách, přípravcích, kapsách, nádobách nebo manipulačním zařízení. Pouhá změna označení stroje nebo vyprázdnění viditelné násypky segregaci neprokazuje.

Kvalifikovaný procesní postup má definovat vyhrazené okruhy nebo validované čištění, regeneraci broků, identifikaci nádoby, kontrolu a povolený přechodový stav. Pokud jednotlivé stupně probíhají na různých pracovištích nebo v různém čase, musí zůstat řízeny ochrana součásti, její stav a sledovatelnost.

Jak je každý stupeň kvalifikován?

Kvalifikační položka	Fáze 1	Fáze 2 a kombinovaný výsledek
Identita procesu	Zařízení, program, upínací přípravek, masky, okruh média a ošetřovací zóny	Zařízení, program, upínací přípravek, masky, okruh média, ošetřovací zóny a pevná sekvence
Médium	Typ, označení, velikost, tvrdost, tvar, kontaminace a provozní podmínky	Samostatný typ a označení plus doklad, že přenos ze fáze 1 je řízen
Intenzita	Kompletní Almenův sortiment, označení pásu, základ saturační křivky a ověřovací uspořádání	Vlastní kompletní Almenův sortiment, označení pásu, základ saturační křivky a ověřovací uspořádání uspořádání
Pokrytí	Požadované pokrytí a schválené podmínky inspekce pro každou zónu fáze 1	Požadované pokrytí fáze 2 plus přijetí konečných hranic a povrchu
Stav dílu	Vstupní materiál, tepelné zpracování, předchozí operace, čistota, poškození a rozměry	Povolený přechodový stav, konečná drsnost, poškození, čistota, rozměry a zadržená média
Validace	Základní povrch a doklady o zbytkovém napětí, pokud jsou použity	Kombinovaný profil zbytkového napětí, únava nebo jiné aplikační doklady, pokud jsou použity

Tabulka 2. Doklady o intenzitě a pokrytí specifické pro danou fázi vedou k samostatnému výsledku kombinované složky.

Pokud se použije Almenova intenzita, každá fáze vyžaduje svůj specifikovaný rozsah, označení pásu, uspořádání držáku a základ křivky nasycení. Tlak, rychlost kola nebo korelace fáze-1 nesmí nahradit ověření fáze-2. Pokrytí se posuzuje na základě skutečně požadovaných zón pro danou fázi.

Konečný povrch může vyžadovat kontrolu drsnosti, vizuálního poškození, hranic, čistoty, zadržených médií a rozměrů. Zkoušky hloubky zbytkového napětí nebo únavy lze použít během validace, pokud je použije konstrukční autorita; ani jedna z nich se automaticky nejedná o rutinní zkoušku pro uvolnění šarže.

Záleží na pořadí fází?

Ano. Obrácení fází mění dopady, které působí na konečný povrch, a může změnit drsnost, profil napětí, tváření za studena a riziko poškození. Pořadí je součástí kvalifikované identity procesu, nikoli preferencí operátora.

Zpoždění, čištění, skladování nebo jiná výrobní operace mezi fázemi mohou také ovlivnit stav dílu. Postup by měl uvádět, co je povoleno a kdy je nutné opakované ověření intenzity nebo povrchu.

Co může zneplatnit kombinovaný výsledek?

• Nesprávné pořadí fází, médium, rozsah intenzity, pokrytí nebo mapa ošetření.
• Otevřená chyba nebo chybějící záznamy z fáze 1.
• Přenos média, smíšené šarže nebo neověřené čištění mezi fázemi.
• Změna přípravku, masky nebo pohybu, která mění přístup nebo hranice.
• Nekontrolované přerušení, částečný restart nebo dodatečná expozice.
• Drsnost, poškození, rozměry, čistota nebo zadržené médium mimo konečné limity.
• Změna procesu přenesena z jiného dílu bez autorizace a kvalifikace.

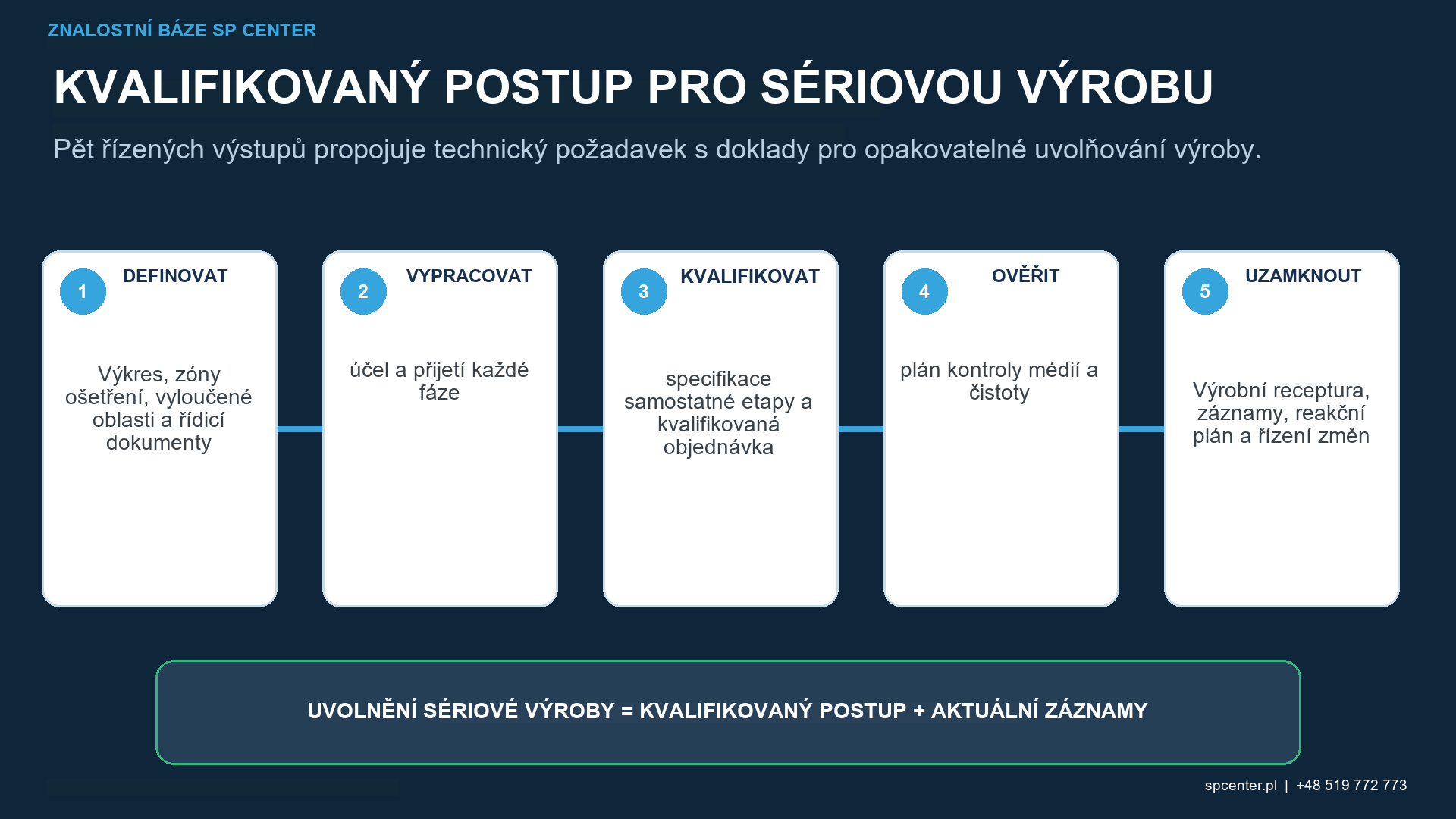

Co by mělo být zaznamenáno pro každou dávku?

Záznam o výrobě	Minimální sledovatelnost	Stav zastavení
Díl a postup	Revize dílu, šarže, výkresu, stavu materiálu a dvoustupňové revize procesu	Chybná nebo neúplná identita procesu
Fáze 1	Stroj, program, přípravek, masky, médium, doklady z Almenovy zkoušky, stupeň pokrytí, expozice a alarmy	Otevřená neshoda nebo chybějící doklady před druhou etapou
Přechod	Doba nebo podmínky uchování, pokud jsou relevantní, čištění, odstranění média, identifikace a ochrana při přenosu	Neznámý stav fáze, smíšené šarže nebo nekontrolovaná kontaminace
Fáze 2	Stroj, program, přípravek, masky, médium, doklady z Almenovy zkoušky, stupeň pokrytí, expozice a alarmy	Chybné médium, objednávka, nastavení nebo ošetření zóna
Konečné přijetí	Kontroly povrchu, hranic, drsnosti, poškození, rozměrů, čistoty a zadržených médií dle potřeby	Výsledek mimo jakýkoli výkresový nebo procesní limit
Uvolnění	Odchylky, rozhodnutí o dalším nakládání, formuláře zákazníka, certifikát a autorizované schválení	Otevřená odchylka, nezdokumentované přepracování nebo neúplný propojený záznam

Tabulka 3. Fáze 1, přechod, fáze 2 a konečné uvolnění musí tvořit jeden sledovatelný řetězec dokladů.

Jaké informace patří do RFQ?

• Aktuální hierarchie výkresu, revize, dílu a specifikace.
• Materiál, tepelné zpracování, tvrdost, předchozí operace a vstupní povrch.
• Samostatné zóny zpracování a vyloučení fáze 1 a fáze 2.
• Typ média, označení, velikost, tvrdost a limity kontaminace pro oba stupně.
• Kompletní sortiment Almen a označení pásu plus pokrytí pro každý stupeň.
• Povolený interval, čištění, manipulace a konzervace mezi stupni.
• Konečný povrch, drsnost, rozměry, zbytkové napětí nebo únava materiálu, jak je uvedeno.
• Schválení zdroje, kvalifikace, záznamy, struktura šarží, balení a cíl dodání.

Často kladené otázky

Co je to dvojité kuličkování?

Dvojité kuličkování je záměrně specifikovaná sekvence dvou samostatně řízených stupňů kuličkování. Každý stupeň může používat jiné médium, Almenovu intenzitu, pokrytí a konfiguraci. Kombinovaná cesta musí být kvalifikována jako celek.

Má dvojité kuličkování stejné as 200 % pokrytí?

Ne. Dvousetprocentní pokrytí se obvykle vztahuje k celkové expozici rovné dvojnásobku času potřebného k dosažení pokrytí 100 %, pokud je to takto definováno řídícím požadavkem. Dvojí kuličkování používá dvě odlišné fáze procesu.

Musí druhý stupeň používat menší média?

Ne jako univerzální pravidlo. Jemnější nebo odlišné médium je běžné v některých vyvinutých postupech, ale média, pořadí, intenzita a pokrytí musí vycházet z výkresu, specifikace nebo schválené kvalifikace.

Zlepšuje druhý stupeň vždy drsnost povrchu?

Ne. Odezva povrchu závisí na médiu, energiích, materiálu, vstupní struktuře, úhlu a expozici. Drsnost musí být měřena schválenou metodou a zůstává oddělena od dokladů o zbytkovém napětí a únavě.

Potřebuje každý stupeň Almenovu saturační křivku?

Každá fáze vyžaduje doklad intenzity požadovaný řídící cestou. Pokud se používá Almenova intenzita, nepředpokládejte, že křivka nebo nastavení stroje z jedné fáze představuje druhou.

Lze akceptovat neúspěšný první stupeň po úspěšném absolvování druhého stupně?

Automatická obnova není přípustná. Druhý stupeň nemůže uzavřít otevřenou neshodu ani obnovit chybějící doklady. Součást se musí zadržet a její další nakládání musí být rozhodnuto oprávněným postupem.

Jak se kontroluje křížová kontaminace médií?

Používejte oddělené okruhy nebo validované kontroly čištění a přenosu, identifikované nádoby, kontroly stavu a zdokumentované limity vhodné jak pro médium, tak pro materiál součásti.

Kdy by se mělo zvolit dvojité kuličkování?

Pouze tehdy, když má konstrukční nebo procesní autorita definovaný inženýrský cíl a dvoustupňová cesta prokazuje požadovaný výsledek povrchového, rozměrového, zbytkového napětí nebo únavy lépe nebo odlišně od schválené jednostupňové cesty.

Klíčové poznatky

• Dvojité kuličkování jsou dva kvalifikované stupně, nikoli pouze dvojnásobná expozice.
• Každý stupeň vyžaduje vlastní doklady o médiu, intenzitě, pokrytí a konfiguraci.
• Pořadí stupňů a přechodová podmínka jsou řízené charakteristiky.
• Segregace a úplné odstranění média chrání jak řízení procesu, tak i součást.
• Konečný kombinovaný výsledek vyžaduje doklady o povrchu, rozměrech a aplikaci, jak je uvedeno.
• Druhý stupeň nemůže tiše opravit otevřenou neshodu prvního stupně.

Související průvodci SP Center

• 100 % a 200 % pokrytí při kuličkování
• Kontaminace média při kuličkování
• Profily hloubky zbytkového napětí

Technické reference

1. SAE AMS2430U: kuličkování, revidováno v dubnu 2018

2. SAE AMS2432E: Počítačem monitorované kuličkování, revize z října 2022

3. SAE AMS2431E: Médium pro kuličkování – obecné požadavky, revize z dubna 2023

4. SAE ARP7488: Pokyny pro návrh a řízení procesu kuličkování, vydáno v lednu 2018

5. SAE J442_202602: Nástroje pro stanovení a ověřování intenzity kuličkování, revidováno v únoru 2026

6. SAE J443_202512: Postupy pro stanovení a ověřování intenzity kuličkování, revidováno prosinec 2025

7. SAE J2277_202301: Stanovení pokrytí kuličkováním, revidováno leden 2023

Poznámka k normě: Z veřejného abstraktu by neměla být odvozena žádná dvoustupňová sekvence. Rozhodující jsou kompletní revize, výkresy a specifické požadavky zákazníka uvedené ve smlouvě.
