Definujte dve usporiadané fázy, oddelené médiá a Almenove kontroly, pokrytie, čistotu prechodu, kombinovanú validáciu a prepojené záznamy o šaržiach
Dvojité guľôčkovanie nie je len dlhší cyklus. Je to zámerne špecifikovaná postupnosť dvoch samostatne riadených fáz guľôčkovania, často s rôznymi médiami alebo úrovňami procesu. Prvá fáza môže stanoviť jednu časť požadovanej odozvy povrchu a zvyškového napätia, zatiaľ čo druhá modifikuje stav blízko povrchu. Poradie, médiá, intenzita, pokrytie, zóny úpravy, prechod a kombinovaná akceptácia musia byť kvalifikované; deklarovaný prínos nemožno odvodiť len z frázy dvojité guľôčkovanie.
Čo robí proces dvojitého guľôčkovania?

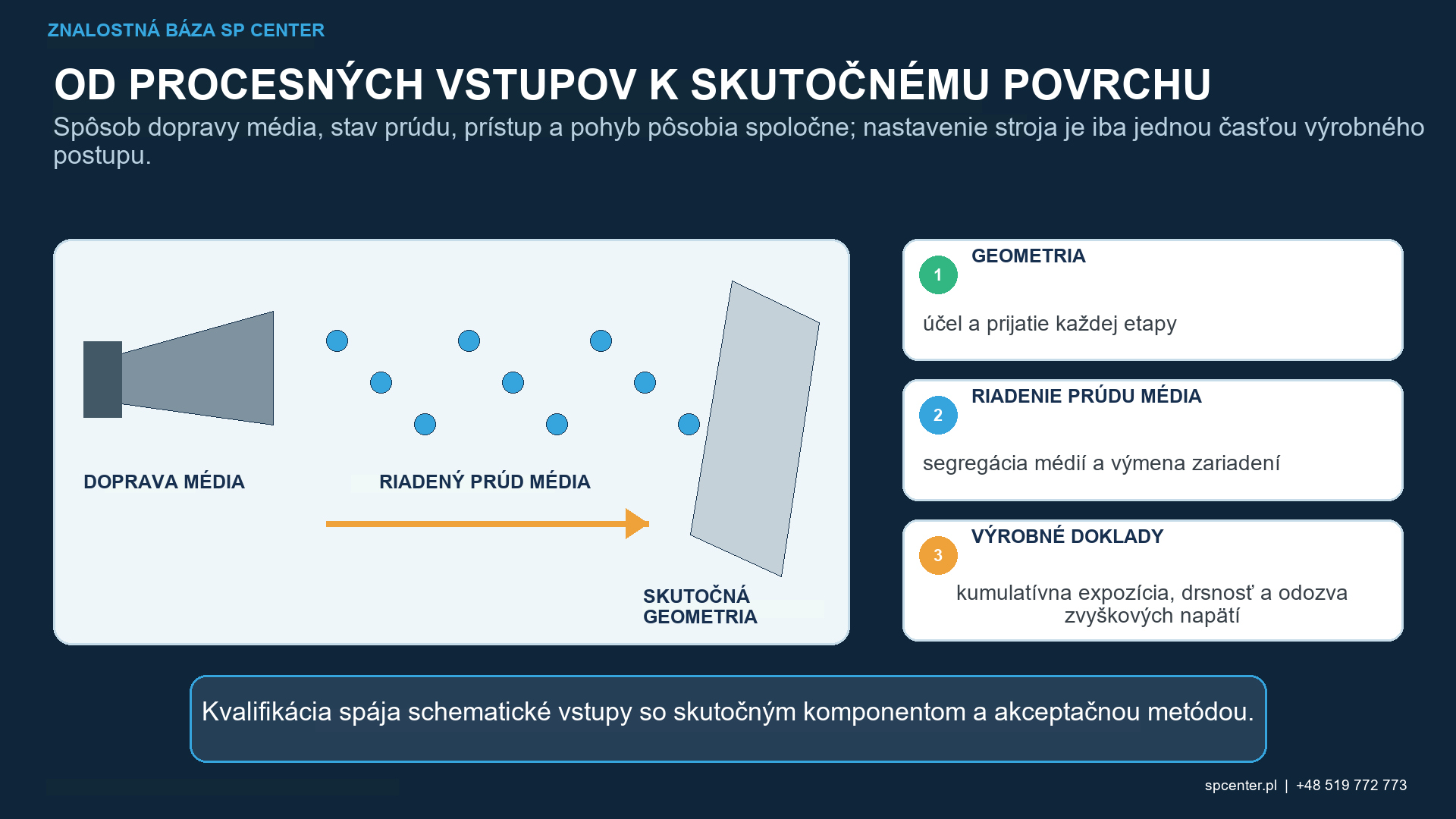

Dvojstupňový postup identifikuje etapu 1 a etapu 2 ako samostatné riadené operácie. Každá má definované zariadenie, médium, Almenovu intenzitu, kde sa vyvoláva, pokrytie, upínací prípravok, masky, pohyb a expozíciu. Postup tiež definuje povolený stav medzi etapami a konečné prijatie po dokončení oboch.
Dodatočný prechod s rovnakými nastaveniami, reštart po prerušení alebo opravný cyklus nie je automaticky dvojitým guľôčkovaním. Tieto udalosti sa riadia schválenými pravidlami expozície, opätovného spracovania a nezhody podľa riadiacich dokumentov.
Prečo by mohli byť špecifikované dva stupne?
| Cieľ vývoja | Možný dvojstupňový koncept | Hranica, ktorú je potrebné dokázať |
|---|---|---|
| Hĺbka zvyškového napätia plus stav blízko povrchu | Prvý stupeň vyvíja primárne pole napätia; Druhý riadený stupeň upravuje odozvu blízko povrchu | Druhý stupeň nesmie vymazať, preťažiť ani destabilizovať požadovaný výsledok prvého stupňa |
| Drsnosť alebo textúra povrchu | Jemnejšie médium sa môže vyhodnotiť po hrubšom prvom stupni | Hladší priemerný údaj nie je zaručený a nepreukazuje únavu ani hĺbku napätia |
| Pokrytie náročnej textúry | Dve definované populácie nárazu sa môžu vyhodnotiť na tej istej zóne spracovania | Ani jeden stupeň nekompenzuje tieňovanie, únik alebo neprístupný prvok |
| Povrchová odozva špecifická pre materiál | Materiály média, veľkosti, tvrdosti a energie sa vyberajú pre presnú zliatinu a stav | Kontaminácia, zapustenie, prehýbanie, praskanie a rozmerové limity zostávajú prijateľné |
| Starší alebo zákazníkom definovaný procesný postup | Výkres alebo špecifikácia procesu vyvoláva dve usporiadané fázy | Zmeny dodávateľa vyžadujú formálne schválenie; objednávka a rozsahy nie sú voliteľné |
| Výkon komponentu | Kombinovaný procesný postup sa v prípade potreby validuje voči jednostupňovému východiskovému procesu | Výhody zostávajú obmedzené testovaným materiálom, geometriou, zaťažením a prostredím |
Tabuľka 1. Dvojstupňový postup vyžaduje špecifický technický cieľ a doklad, že kombinovaný výsledok zostáva prijateľný.
Bežnou koncepciou vývoja je použiť prvú fázu pre hĺbku hlavného zvyškového napätia a druhú pre jemnejšiu odozvu v blízkosti povrchu. Toto je koncept, nie univerzálny recept. V závislosti od materiálu a nastavení môže druhá fáza zmeniť drsnosť, tvárnenie za studena, maximálne tlakové napätie, povrchové napätie, rozmery alebo riziko poškodenia spôsobmi, ktoré vyžadujú meranie.
Ako sa dvojstupňové guľôčkovanie líši od 100 % alebo 200 % pokrytia?
Pokrytie je podiel požadovaného povrchu, ktorý vykazuje doklady o náraze podľa schválenej metódy kontroly. Keď riadiaca požiadavka definuje pokrytie 200 % počas času expozície, vo všeobecnosti to znamená dvojnásobok celkového času potrebného na stanovenie pokrytia 100 % pre danú konfiguráciu procesu.
Dvojstupňové guľôčkovanie používa dve samostatne definované skupiny nárazov. Každý stupeň môže mať vlastnú požiadavku na pokrytie. Dva stupne sa automaticky nerovnajú 200 % a 200 % expozícia jedným médiom nevytvára kvalifikovaný dvojstupňový postup.
Ako by sa mali tieto dve médiá vybrať?
Výber média zohľadňuje materiál komponentu a tepelné spracovanie, požadovaný profil napätia, limity povrchu a kontaminácie, veľkosť prvku, citlivosť hrán, drsnosť, deformáciu a kapacitu zariadenia. Kontroluje sa typ, nominálna veľkosť, tvrdosť, tvar a prevádzkové podmienky. Jemnejšie médiá druhého stupňa sú bežné v niektorých postupoch, ale nie sú povinné, pokiaľ to nevyžaduje konštrukčný základ.
Zmena iba veľkosti média môže zmeniť aj energiu nárazu, mieru pokrytia, odraz, retenciu a odozvu merania. Označenie preto nenahrádza samostatnú kvalifikáciu každého kompletného stupňa.

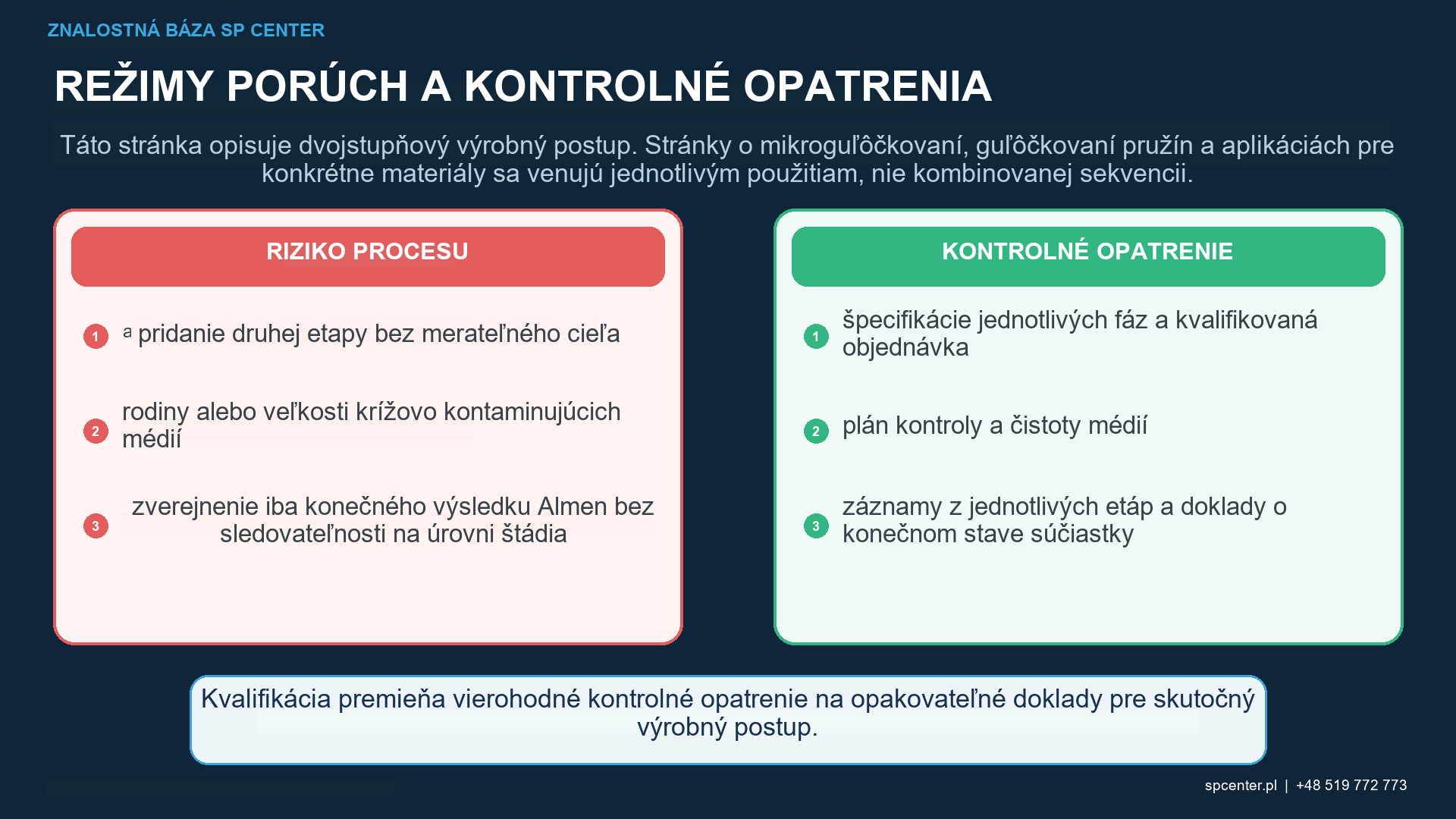

Prečo je čistenie a segregácia médií kritické?
Prenos môže zmeniť mieru dopadu druhého stupňa alebo zaviesť materiál nekompatibilný s obmedzeniami kontaminácie komponentu. Médiá môžu zostať v otvoroch, maskách, upínacích prvkoch, vreckách, nádobách alebo manipulačných zariadeniach. Samotná zmena označenia stroja alebo vyprázdnenie viditeľného zásobníka nedokazuje segregáciu.
Kvalifikovaný procesný postup má definovať vyhradené okruhy alebo validované čistenie, regeneráciu brokov, identifikáciu nádoby, kontrolu a povolený prechodový stav. Ak jednotlivé stupne prebiehajú na rôznych pracoviskách alebo v rôznom čase, musia zostať riadené ochrana súčiastky, jej stav a sledovateľnosť.

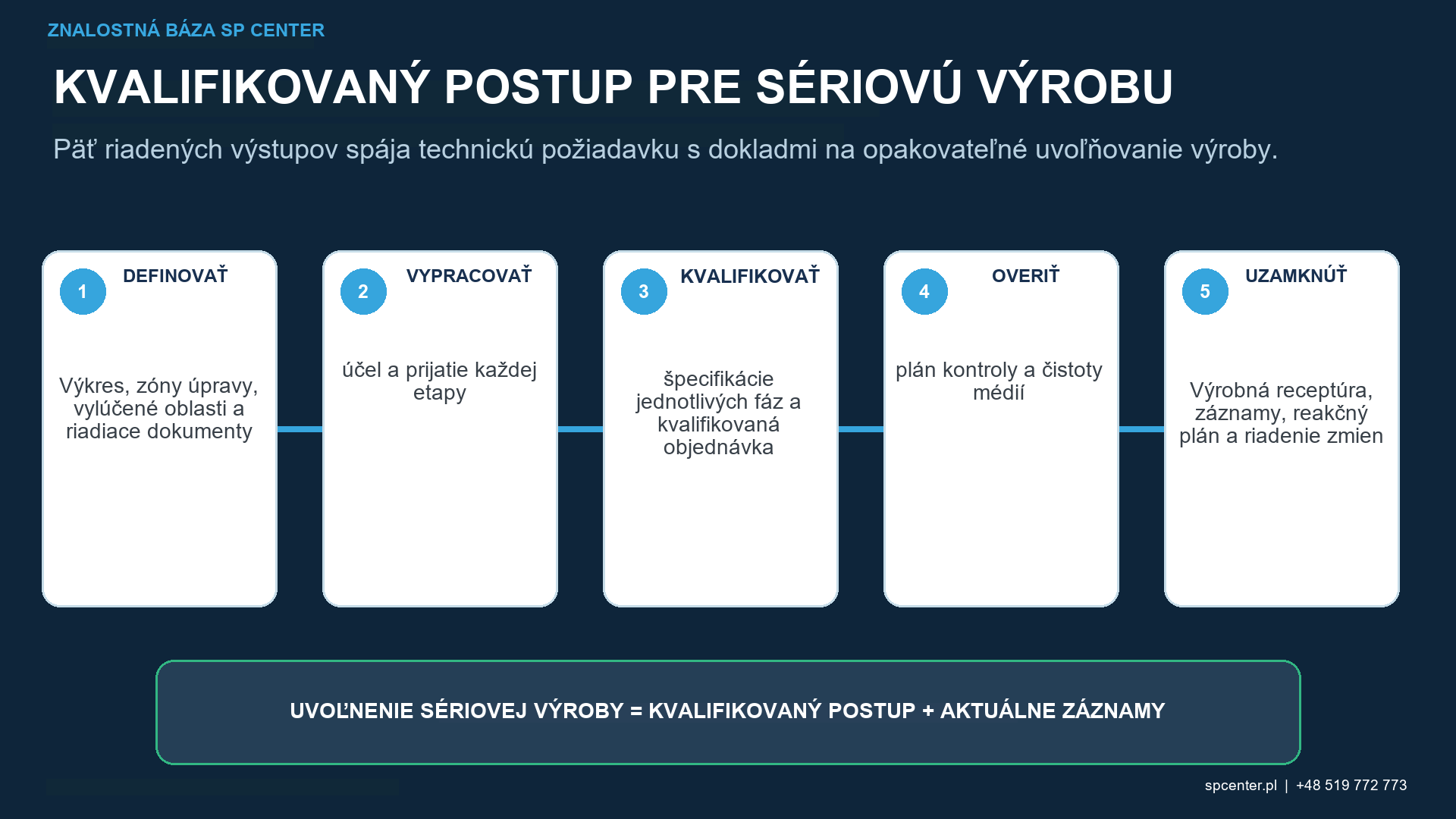

Ako sa kvalifikuje každá fáza?
| Kvalifikačná položka | Fáza 1 | Fáza 2 a kombinovaný výsledok |
|---|---|---|
| Identita procesu | Zariadenie, program, upínací prípravok, masky, okruh média a zóny úpravy | Zariadenie, program, upínací prípravok, masky, okruh média, zóny úpravy a pevná sekvencia |
| Médium | Typ, označenie, veľkosť, tvrdosť, tvar, kontaminácia a prevádzkové podmienky | Samostatný typ a označenie plus doklad, že prenos zo fázy 1 je kontrolovaný |
| Intenzita | Kompletný Almenov rad, označenie pásu, základ saturačnej krivky a overovacie usporiadanie | Vlastný kompletný Almenov rad, označenie pásu, základ saturačnej krivky a overenie usporiadanie |
| Pokrytie | Požadované pokrytie a schválené podmienky kontroly pre každú zónu fázy 1 | Požadované pokrytie fázy 2 plus akceptácia konečných hraníc a povrchu |
| Stav dielu | Vstupný materiál, tepelné spracovanie, predchádzajúce operácie, čistota, poškodenie a rozmery | Povolený prechodový stav, konečná drsnosť, poškodenie, čistota, rozmery a zadržané médiá |
| Validácia | Základný povrch a doklady o zvyškovom napätí, ak sa použijú | Kombinovaný profil zvyškového napätia, únava alebo iné doklady o aplikácii, ak sa použijú |
Tabuľka 2. Doklady o intenzite a pokrytí špecifické pre danú fázu vedú k samostatnému kombinovanému výsledku komponentu.
Ak sa použije Almenova intenzita, každá fáza vyžaduje svoj špecifikovaný rozsah, označenie pásu, usporiadanie držiaka a základ krivky nasýtenia. Tlak, rýchlosť kolesa alebo korelácia fáza-1 nesmú nahradiť overenie fáza-2. Pokrytie sa posudzuje na základe skutočne požadovaných zón pre danú fázu.
Konečný povrch môže vyžadovať kontrolu drsnosti, vizuálneho poškodenia, hraníc, čistoty, zadržaných médií a rozmerov. Skúšky hĺbky zvyškového napätia alebo únavy sa môžu použiť počas validácie, keď ich použije konštrukčný orgán; ani jedno nie je automaticky rutinnou skúškou uvoľnenia šarže.
Záleží na poradí fáz?
Áno. Zmena poradia fáz ovplyvňuje vplyv na konečný povrch a môže zmeniť drsnosť, profil napätia, tvárnenie za studena a riziko poškodenia. Poradie je súčasťou kvalifikovanej identity procesu, nie preferenciou operátora.
Stav dielu môže ovplyvniť aj oneskorenie, čistenie, skladovanie alebo iná výrobná operácia medzi fázami. Postup by mal uvádzať, čo je povolené a kedy je potrebné opakované overenie intenzity alebo povrchu.
Čo môže zneplatniť kombinovaný výsledok?
- Nesprávne poradie fáz, médium, rozsah intenzity, pokrytie alebo mapa ošetrenia.
- Otvorená chyba alebo chýbajúce záznamy z fázy 1.
- Prenos média, zmiešané dávky alebo neoverené čistenie medzi fázami.
- Zmena upínacieho zariadenia, masky alebo pohybu, ktorá mení prístup alebo hranice.
- Nekontrolované prerušenie, čiastočný reštart alebo dodatočná expozícia.
- Drsnosť, poškodenie, rozmery, čistota alebo zadržané médium mimo konečných limitov.
- Zmena procesu prenesená z inej časti bez autorizácie a kvalifikácie.
Čo by sa malo zaznamenať pre každú dávku?
| Záznam o výrobe | Minimálna sledovateľnosť | Stav zastavenia |
|---|---|---|
| Diel a postup | Revízia dielu, šarže, výkresu, stavu materiálu a dvojstupňovej revízie procesu | Nesprávna alebo neúplná identita procesu |
| Fáza 1 | Stroj, program, upínací prípravok, masky, médiá, Almenove doklady, pokrytie, expozícia a alarmy | Otvorená nezhoda alebo chýbajúce doklady pred fázou 2 |
| Prechod | Čas alebo podmienky uchovávania, ak sú relevantné, čistenie, odstránenie média, identifikácia a ochrana pri prenose | Neznámy stav fázy, zmiešané šarže alebo nekontrolovaná kontaminácia |
| Fáza 2 | Stroj, program, upínací prípravok, masky, médiá, Almenove doklady, pokrytie, expozícia a alarmy | Nesprávne médium, objednávka, nastavenia alebo úprava zóna |
| Konečné prijatie | Kontroly povrchu, hraníc, drsnosti, poškodenia, rozmerov, čistoty a zadržaných médií podľa aktivácie | Výsledok mimo akéhokoľvek výkresového alebo procesného limitu |
| Uvoľnenie | Odchýlky, rozhodnutia o ďalšom postupe, formuláre zákazníka, certifikát a autorizované schválenie | Otvorená odchýlka, nezdokumentované prepracovanie alebo neúplný prepojený záznam |
Tabuľka 3. Fáza 1, prechod, fáza 2 a konečné uvoľnenie musia tvoriť jeden sledovateľný reťazec dokladov.
Aké informácie patria do RFQ?
- Hierarchia aktuálneho výkresu, revízie, dielu a špecifikácie.
- Materiál, tepelné spracovanie, tvrdosť, predchádzajúce operácie a vstupný povrch.
- Samostatné zóny úpravy a vylúčenia fázy 1 a fázy 2.
- Typ média, označenie, veľkosť, tvrdosť a limity kontaminácie pre oba stupne.
- Kompletný sortiment Almen a označenie pásu plus pokrytie pre každý stupeň.
- Povolený interval, čistenie, manipulácia a konzervácia medzi stupňami.
- Konečný povrch, drsnosť, rozmery, doklady o zvyškovom napätí alebo únave, ako je uvedené.
- Schválenie zdroja, kvalifikácia, záznamy, štruktúra dávok, balenie a cieľ dodania.
Často kladené otázky
Čo je dvojité guľôčkovanie?
Dvojité guľôčkovanie je zámerne špecifikovaná postupnosť dvoch samostatne riadených etáp guľôčkovania. Každá fáza môže použiť iné médium, Almenovu intenzitu, pokrytie a konfiguráciu. Kombinovaná cesta musí byť kvalifikovaná ako celok.
Je dvojité guľôčkovanie rovnaké as 200 % pokrytie?
Nie. Dvestopercentné pokrytie sa zvyčajne vzťahuje na celkovú expozíciu rovnajúcu sa dvojnásobku času potrebného na dosiahnutie pokrytia 100 %, keď to riadiaca požiadavka definuje týmto spôsobom. Dvojité guľôčkovanie využíva dva odlišné procesné kroky.
Musí druhý stupeň používať menšie médiá?
Nie ako univerzálne pravidlo. Jemnejšie alebo odlišné médium je bežné v niektorých vyvinutých postupoch, ale médiá, poradie, intenzita a pokrytie musia pochádzať z výkresu, špecifikácie alebo schválenej kvalifikácie.
Zlepšuje druhý stupeň vždy drsnosť povrchu?
Nie. Odozva povrchu závisí od média, energií, materiálu, vstupnej textúry, uhla a expozície. Drsnosť sa musí merať schválenou metódou a zostáva oddelená od dokladov o zvyškovom napätí a únave.
Potrebuje každý stupeň Almenovu saturačnú krivku?
Každá fáza potrebuje doklad o intenzite požadovaný riadiacou metódou. Ak sa použije Almenova intenzita, nepredpokladajte, že krivka alebo nastavenie stroja z jednej fázy predstavuje druhú.
Môže byť neúspešný prvý stupeň akceptovaný po úspešnom absolvovaní druhého stupňa?
Automatická obnova nie je prípustná. Druhý stupeň nemôže uzavrieť otvorenú nezhodu ani obnoviť chýbajúce doklady. Súčiastka sa musí zadržať a o jej ďalšom postupe sa musí rozhodnúť oprávneným postupom.
Ako sa kontroluje krížová kontaminácia média?
Používajte oddelené okruhy alebo validované kontroly čistenia a prenosu, identifikované nádoby, kontroly stavu a zdokumentované limity vhodné pre médium aj materiál komponentu.
Kedy by sa malo zvoliť dvojité guľôčkovanie?
Iba vtedy, keď má autorita pre návrh alebo proces definovaný inžiniersky cieľ a dvojstupňová cesta preukáže požadovaný výsledok povrchového, rozmerového, zvyškového napätia alebo únavy lepšie alebo odlišne od schválenej jednostupňovej cesty.
Kľúčové poznatky
- Dvojité guľôčkovanie sú dva kvalifikované stupne, nielen dvojnásobná expozícia.
- Každý stupeň potrebuje svoje vlastné doklady o médiu, intenzite, pokrytí a konfigurácii.
- Poradie stupňov a prechodová podmienka sú kontrolované charakteristiky.
- Segregácia a úplné odstránenie média chráni riadenie procesu aj komponent.
- Konečný kombinovaný výsledok vyžaduje doklady o povrchu, rozmeroch a aplikácii, ako sa uvádzajú.
- Druhý stupeň nemôže potichu opraviť otvorenú nezhodu prvého stupňa.
Súvisiace príručky SP Center
- 100 % a 200 % pokrytie pri guľôčkovaní
- Kontaminácia média pri guľôčkovaní
- Profily hĺbky zvyškového napätia
Technické referencie
1. SAE AMS2430U: Guľôčkovanie, revidované apríl 2018
2. SAE AMS2432E: Počítačom monitorované guľôčkovanie, revízia z októbra 2022
3. SAE AMS2431E: Médium na guľôčkovanie – všeobecné požiadavky, revízia z apríla 2023
4. SAE ARP7488: Pokyny na návrh a riadenie procesu guľôčkovania, vydané január 2018
5. SAE J442_202602: Nástroje na stanovenie a overenie intenzity guľôčkovania, revidované február 2026
7. SAE J2277_202301: Stanovenie pokrytia guľôčkovaním, revidované v januári 2023
Poznámka k norme: Z verejného abstraktu by sa nemala odvodzovať žiadna dvojstupňová postupnosť. Rozhodujú kompletné revízie, výkresy a požiadavky špecifické pre zákazníka uvedené v zmluve.
