Kulowanie stali nawęglanej może wzmocnić warstwę nawęgloną o krytycznym znaczeniu dla zmęczenia przez zmianę naprężeń szczątkowych w pobliżu powierzchni, lecz proces musi zachować integralność warstwy nawęglonej, geometrię zębów i wykończenie. Głębokość warstwy nawęglonej, gradient twardości, austenit szczątkowy, utlenienie międzykrystaliczne, stan po szlifowaniu oraz dostęp do dna wrębu wpływają na zakwalifikowany przebieg procesu.

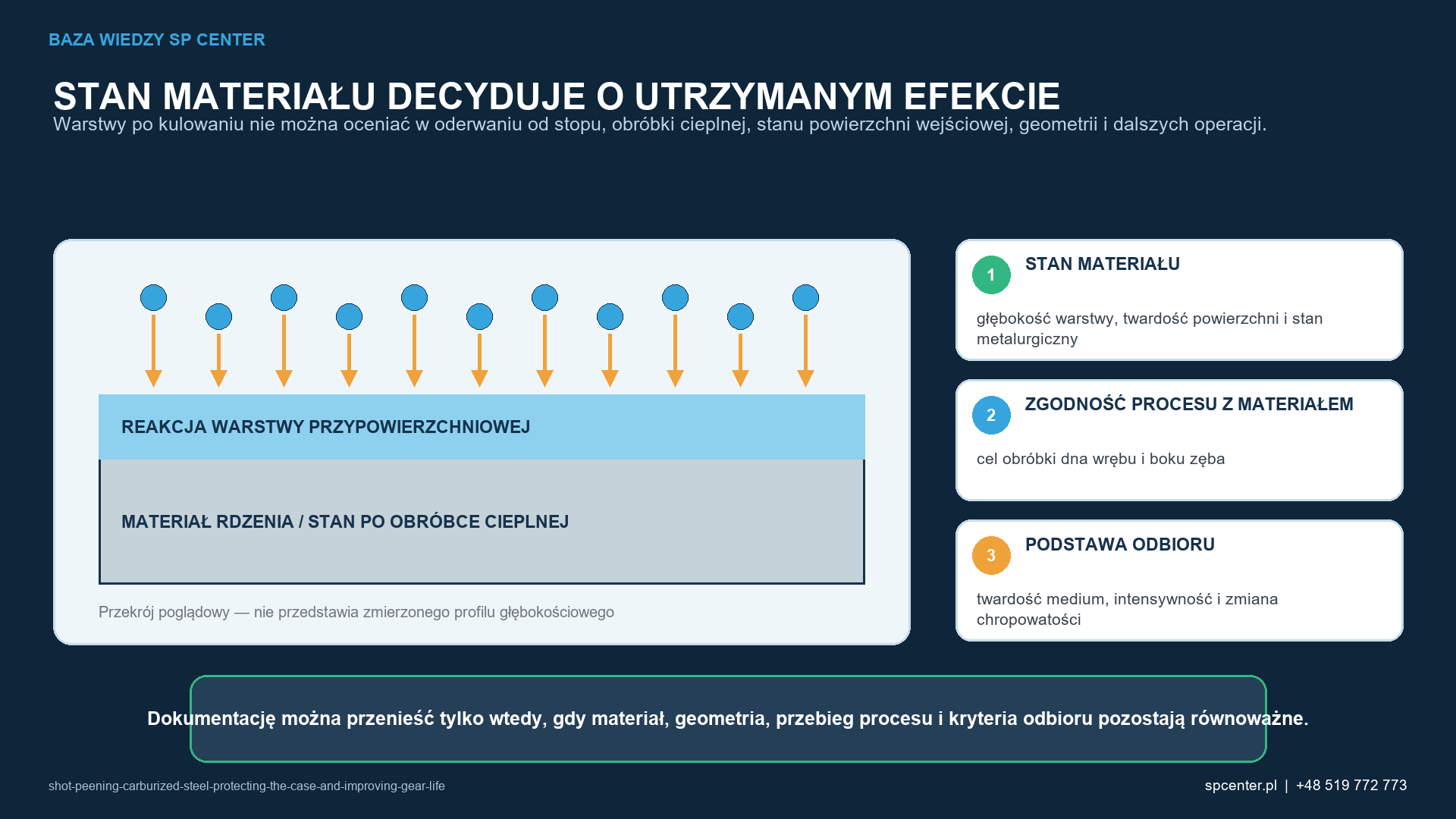

Rysunek 1 stanowi techniczną pomoc w podejmowaniu decyzji dotyczących kulowania stali nawęglonej: ochrony warstwy nawęglonej i zwiększania trwałości kół zębatych. Nie zawiera uniwersalnego zestawu parametrów procesu i nie zastępuje obowiązującego rysunku, specyfikacji, kwalifikacji ani dokumentacji potwierdzającej akceptację elementu.
Jaka decyzja inżynierska stoi za kulowaniem stali nawęglanej?
Kulowanie stali nawęglanej może wzmocnić warstwę nawęgloną o krytycznym znaczeniu dla zmęczenia przez zmianę naprężeń szczątkowych w pobliżu powierzchni, lecz proces musi zachować integralność warstwy nawęglonej, geometrię zębów i wykończenie. Głębokość warstwy nawęglonej, gradient twardości, austenit szczątkowy, utlenienie międzykrystaliczne, stan po szlifowaniu oraz dostęp do dna wrębu wpływają na zakwalifikowany przebieg procesu.
Decyzja jest uzasadniona tylko wtedy, gdy wymaganie, mechanizm fizyczny i metoda odbioru odnoszą się do tego samego stanu elementu. W przypadku kulowania stali nawęglonej podczas pierwszego przeglądu należy powiązać głębokość warstwy nawęglonej, twardość powierzchni i stan metalurgiczny, cel obróbki dna wrębu w porównaniu z bokiem zęba, a także twardość medium, intensywność Almena i wpływ procesu na chropowatość. Jeśli którykolwiek z tych elementów jest nieznany, nominalne nastawy procesu mogą sprawiać wrażenie stabilnych, podczas gdy kluczowa cecha nadal pozostaje niezakwalifikowana.
Artykuł koncentruje się wyłącznie na stanie materiału nawęglonego. Strony poświęcone kulowaniu kół zębatych i elementów układu przeniesienia napędu omawiają geometrię części oraz drogi przenoszenia obciążeń.
Jakie zmienne definiują kontrolowany proces kulowania stali nawęglanej?
Analiza obejmuje trzy wzajemnie powiązane obszary kontroli: głębokość warstwy nawęglonej, twardość powierzchni i stan metalurgiczny; cel obróbki u podstawy zęba w porównaniu z jego bokiem; twardość medium, intensywność i zmiana chropowatości. Dla każdego obszaru trzeba określić sposób kontroli i odpowiadający mu wynik. Same nastawy maszyny są tylko częścią instrukcji. Mogą stanowić podstawę oceny technicznej dopiero po powiązaniu ich z faktycznym oddziaływaniem strumienia medium, dostępem do elementu i metodą odbioru.
| Obszar decyzyjny | Co musi zostać określone | Dokumentacja potwierdzająca spełnienie kryteriów odbioru |
|---|---|---|
| Głębokość warstwy nawęglonej, twardość powierzchniowa i stan metalurgiczny | Ocena metalurgiczna i szlifowania | Kontrola warstwy nawęglonej i integralności powierzchni |
| Cel obróbki podstawy zęba w porównaniu z obróbką powierzchni bocznej | Próba kulowania dotycząca konkretnej cechy | Potwierdzenie pokrycia powierzchni i intensywności w stopie zęba |
| Twardość medium, intensywność i zmiana chropowatości | Walidacja powierzchni, naprężeń szczątkowych i właściwości użytkowych koła zębatego | Dane zmęczeniowe koła zębatego lub elementu reprezentatywnego, gdy wpływają na wartości znamionowe |
Tabela 1. Macierz decyzji technicznych dla tego artykułu.
Wymagania kontrolne przedstawione w tabeli 1 są ze sobą powiązane. Zmiana głębokości warstwy nawęglonej, twardości powierzchni lub stanu metalurgicznego może zmienić zakres dokumentacji potrzebnej do określenia celu obróbki dna zęba w porównaniu z bokiem zęba, natomiast ograniczenie mające zapewnić odpowiednią twardość medium, intensywność i wpływ procesu na chropowatość może zawęzić dopuszczalne okno procesu. Dlatego plan kwalifikacji powinien obejmować badanie wzajemnych oddziaływań, a nie zatwierdzanie każdej zmiennej oddzielnie.
Jak kulowanie stali nawęglanej wpisuje się w cały system kulowania?
Sama nazwa materiału nie wystarcza. Obróbka cieplna, twardość, mikrostruktura, warstwa powierzchniowa, wcześniejsze procesy i wrażliwość na wady określają użyteczny zakres odkształcenia plastycznego oraz ryzyko uszkodzenia.
W tym przypadku należy wdrożyć konkretne środki kontroli: przegląd stanu metalurgicznego i procesu szlifowania; próba kulowania właściwa dla danej cechy; oraz walidacja powierzchni, naprężeń szczątkowych i właściwości użytkowych koła zębatego. Działania te należy opisać językiem operacyjnym, wskazując osobę odpowiedzialną, częstotliwość, wartość graniczną i sposób reakcji. Sformułowania takie jak „regularnie monitorować” lub „w razie potrzeby” nie określają powtarzalnego działania produkcyjnego.
Intensywność Almena, pokrycie i reakcja elementu pozostają odrębnymi poziomami dokumentacji potwierdzającej. Intensywność charakteryzuje strumień w znormalizowanych warunkach badania. Pokrycie odnosi się do obserwowanych śladów uderzeń na określonej powierzchni. Chropowatość, wymiary, naprężenia szczątkowe, twardość, właściwości zmęczeniowe lub korozyjne opisują odrębne wyniki tylko wtedy, gdy wymaga tego kwalifikacja lub rysunek.
Wymagania te oznaczają, że przegląd metalurgii i szlifowania, próba kulowania dotycząca konkretnej cechy oraz walidacja powierzchni, naprężeń szczątkowych i właściwości użytkowych koła zębatego muszą być powiązane z rzeczywistym wyposażeniem, medium do kulowania, oprzyrządowaniem, geometrią i zapisami dotyczącymi poszczególnych sztuk.

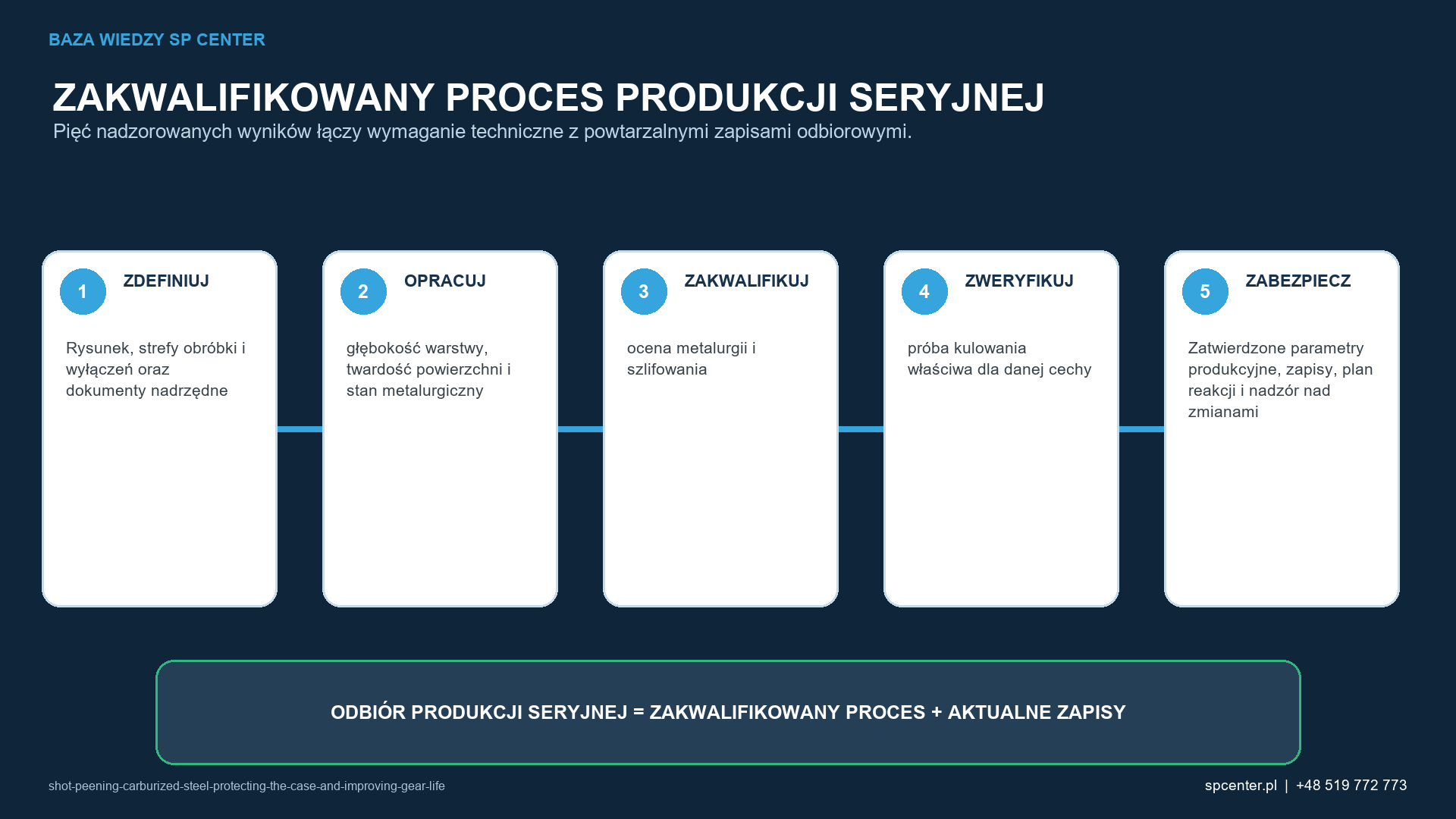

Jak należy kwalifikować kulowanie stali nawęglanej przed rozpoczęciem produkcji seryjnej?
- Potwierdź podstawę wymagań. Ustal obowiązujące wersje rysunku i przywołanych norm, klauzule zamówienia oraz wymagania klienta przekazane w łańcuchu dostaw. Przed wyborem procesu zapisz nierozstrzygnięte sprzeczności.
- Należy zdefiniować zastosowanie. Określić głębokość warstwy nawęglonej, twardość powierzchni i stan metalurgiczny, wskazać cechę najtrudniej dostępną lub najbardziej podatną na uszkodzenia oraz podać powierzchnie wyłączone z obróbki.
- Przygotuj próbę. Zastosuj urządzenia, medium do kulowania, oprzyrządowanie i ruch reprezentatywne dla produkcji, a następnie sprawdź cel obróbki podstawy zęba w porównaniu z bokiem zęba, nie przekraczając kryteriów przerwania dotyczących materiału, powierzchni lub wymiarów.
- Zgromadź niezależne dowody. Połącz kontrolę warstwy nawęglonej i integralności powierzchni, dane dotyczące pokrycia u podstawy zęba i intensywności oraz dane zmęczeniowe dla koła zębatego lub reprezentatywnej próbki, gdy ma to wpływ na dopuszczalne obciążenie, tak aby żaden pojedynczy wskaźnik pośredni nie przesądzał samodzielnie o całej decyzji dotyczącej akceptacji.
- Ustal konfigurację bazową i zatwierdź analizę metalurgiczną i przegląd szlifowania, próbę kulowania właściwą dla danej cechy oraz walidację powierzchni, naprężeń szczątkowych i właściwości użytkowych koła zębatego. Uwzględnij także zasady alarmowania, utrzymanie ruchu, okres przechowywania zapisów oraz kryteria ponownej kwalifikacji.
Jakie pomiary potwierdzają nadzór nad kulowaniem stali nawęglanej?
Dokumentacja potwierdzająca powinna odpowiadać stawianej tezie. Wynik może być poprawny technicznie, a mimo to niewystarczający, jeżeli odpowiada na inne pytanie niż rysunek lub plan kwalifikacji. Tabela 2 rozróżnia trzy najczęściej mylone poziomy dokumentacji potwierdzającej.
| Poziom dokumentacji potwierdzającej | Co może wykazać | Czego nie można udowodnić wyłącznie na tej podstawie |
|---|---|---|
| Weryfikacja procesu | Zakwalifikowany strumień i konfiguracja pozostają pod kontrolą dzięki kontroli warstwy nawęglonej i integralności powierzchni. | Pełne pokrycie części lub jej trwałość zmęczeniowa. |
| Akceptacja powierzchni | Spełnienie w określonej strefie zdefiniowanego wymagania dotyczącego obserwacji lub stanu potwierdza się na podstawie wyników pokrycia powierzchni i intensywności u podstawy zęba. | Wartość naprężeń szczątkowych ani głębokość ich występowania. |
| Dokumentacja potwierdzająca dotycząca części lub systemu | Kwestię dotyczącą konkretnego zastosowania rozstrzyga się na podstawie danych zmęczeniowych z badań przekładni lub próbek reprezentatywnych, gdy wyniki wpływają na wartości znamionowe. | Możliwość przeniesienia na inny materiał, geometrię lub warunki eksploatacji. |
Tabela 2. Macierz decyzji technicznych dla tego artykułu.
Plan pomiarów powinien określać lokalizację, kierunek, metodę, przyrząd, status wzorcowania lub weryfikacji, częstotliwość pobierania próbek oraz jednostkę uprawnioną do akceptacji. W przypadku kulowania stali nawęglanej najbardziej użyteczny pakiet dokumentacji obejmuje kontrolę warstwy nawęglonej i integralności powierzchni, potwierdzenie pokrycia powierzchni u podstawy zęba i intensywności oraz dane zmęczeniowe dla koła zębatego lub reprezentatywnej próbki, gdy proces wpływa na wartości znamionowe, a także umożliwia jednoznaczne powiązanie zapisów źródłowych lub pomocniczych z partią poddaną procesowi.
Ilustrację opracowano specjalnie dla SP Center; nie jest ona przedstawiana jako fotografia urządzeń produkcyjnych ani zmierzony wynik badania elementu.

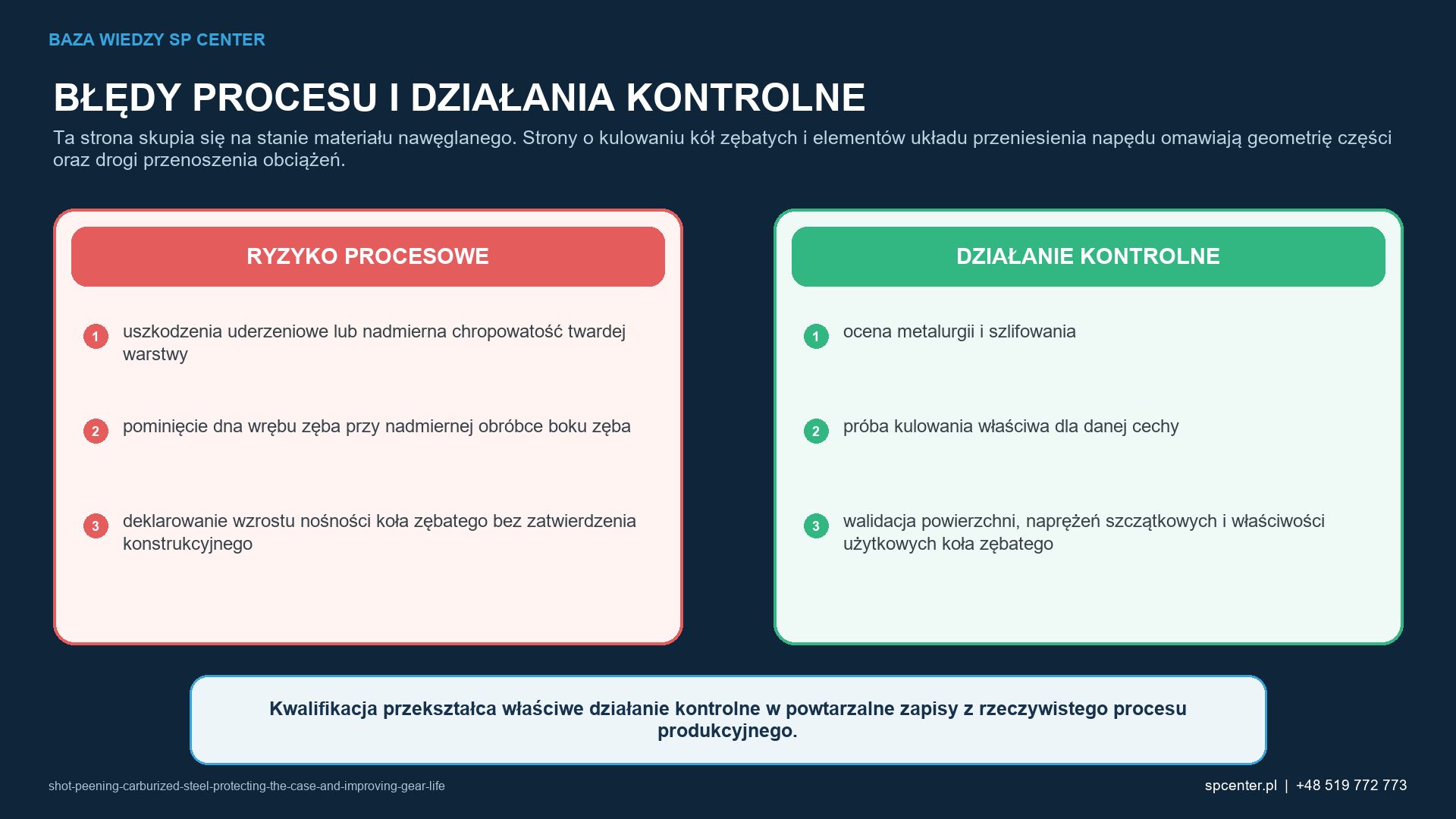

Jakie tryby uszkodzeń wymagają zatrzymania kulowania stali nawęglanej lub podjęcia działań zabezpieczających?
- Uszkodzenia od uderzeń lub nadmierna chropowatość warstwy nawęglonej. Należy odizolować wyrób objęty niezgodnością, zweryfikować ostatni znany prawidłowy stan oraz na podstawie oceny metalurgicznej i oceny procesu szlifowania ustalić, czy problem wynika z wymagania, konfiguracji czy wykonania.
- Pominięcie dna wrębu zęba przy nadmiernej obróbce boku zęba. Nie zwiększać ekspozycji w celu kompensacji, dopóki nie zostaną rozdzielnie ocenione dostęp, medium, urządzenie i reakcja powierzchni. Właściwym rozwiązaniem jest próba kulowania dostosowana do danej cechy geometrycznej.
- Deklarowanie zwiększenia dopuszczalnej obciążalności koła zębatego bez zatwierdzenia projektu. Zabezpiecz ślad audytowy i uzyskaj wymaganą decyzję działu inżynierskiego lub klienta. Wznowienie produkcji powinno nastąpić po walidacji powierzchni, naprężeń szczątkowych i właściwości użytkowych koła zębatego oraz obejmować identyfikację wszystkich wyrobów przetworzonych w podejrzanych warunkach.
Ponowna obróbka nie stanowi automatycznej korekty. Skumulowana ekspozycja, reakcja materiału, chropowatość powierzchni, wymiary oraz kolejność nakładania powłoki lub obróbki cieplnej mogą ograniczać możliwość przeprowadzenia kolejnego cyklu. Upoważnienie do ponownej obróbki oraz wymagane ponowne kontrole odbiorowe muszą być jednoznacznie udokumentowane.
Jak inżynierowie i zamawiający powinni specyfikować kulowanie stali nawęglanej, aby uniknąć niejednoznaczności?
Najpierw należy opisać element i decyzję, a następnie proces. Zapytanie ofertowe powinno zawierać numer i rewizję części, materiał i obróbkę cieplną, początkowy stan powierzchni, mapę obróbki i maskowania, wskazane normy, wymaganą intensywność i oznaczenie płytki Almena, definicję pokrycia, graniczne wymagania powierzchniowe i wymiarowe, liczność partii oraz wymagane zapisy. W tym przypadku należy dodać jednoznaczne wymagania dotyczące głębokości warstwy nawęglonej, twardości powierzchni i stanu metalurgicznego, celu obróbki podstawy lub boku zęba, a także twardości medium, intensywności i wpływu na chropowatość.
Nie należy stosować uniwersalnych nastaw skopiowanych z innej części. Zamiast tego należy poprosić dostawcę o wyjaśnienie, w jaki sposób proponowany przebieg procesu zapewnia kontrolę nad przeglądem metalurgii i szlifowania, próbą kulowania właściwą dla danej cechy oraz walidacją powierzchni, naprężeń szczątkowych i właściwości użytkowych koła zębatego, a także w jaki sposób pozwoli wykryć uszkodzenia udarowe lub nadmierną chropowatość twardej warstwy nawęglonej, pominięcie dna wrębu międzyzębnego przy nadmiernej obróbce boku zęba oraz deklarowanie zwiększenia obciążalności koła zębatego bez zatwierdzenia przez jednostkę odpowiedzialną za projekt. Pozwala to uzyskać porównywalną ofertę techniczną bez narzucania niezakwalifikowanego zestawu parametrów.
Wiarygodne kryterium odbioru musi mieć postać warunku: w przypadku kulowania stali nawęglanej dopuszczenie jest możliwe wyłącznie wtedy, gdy zatwierdzona konfiguracja jest aktualna, wymagane wyniki kontroli intensywności i pokrycia powierzchni spełniają kryteria, spełnione są ograniczenia właściwe dla danego elementu, a zapisy można jednoznacznie powiązać z partią poddaną procesowi. Każda deklaracja dotycząca właściwości eksploatacyjnych wykraczająca poza te kontrole wymaga odrębnej podstawy walidacji.
Jak należy kwalifikować kulowanie stali nawęglanej w celu ochrony warstwy nawęglonej i zwiększenia trwałości przekładni oraz jak określać wymagania dotyczące tego procesu?
Kwalifikacja musi powiązać konkretny element z nadzorowanym procesem produkcyjnym. W przypadku kulowania stali nawęglanej w celu ochrony warstwy nawęglonej i zwiększenia trwałości kół zębatych przegląd techniczny powinien obejmować głębokość warstwy nawęglonej, twardość powierzchni i stan metalurgiczny, cel obróbki podstawy zęba w porównaniu z powierzchnią boczną, twardość medium, intensywność Almena oraz wpływ procesu na chropowatość. Pomyślnego wyniku próby nie można uznać za obowiązujący po zmianie wyposażenia, medium do kulowania, oprzyrządowania, geometrii, sposobu ruchu, przygotowania powierzchni lub metody odbioru, jeżeli zmiany nie poddano przeglądowi technicznemu.
Plan dopuszczenia powinien uwzględniać ryzyka charakterystyczne dla danego zagadnienia: uszkodzenia udarowe lub nadmierna chropowatość twardej warstwy nawęglonej, pominięcie dna wrębu zęba przy nadmiernej obróbce boku zęba oraz deklarowanie zwiększenia obciążalności koła zębatego bez zatwierdzenia projektu. SP Center może zaproponować analizę wykonalności i przebieg procesu zapewniający jego kontrolę, lecz rysunek, przywołane specyfikacje, zatwierdzone odstępstwa i wymagania klienta przekazane w łańcuchu dostaw pozostają wiążącą podstawą umowną.
| Dane wejściowe zapytania ofertowego | Dlaczego to ma znaczenie |
|---|---|
| Nadzorowany rysunek i jego wydanie | Określa tożsamość części, strefy obróbki, granice i wyłączenia. |
| Materiał, obróbka cieplna i powierzchnia przed procesem | Wspomaga ocenę medium, uszkodzeń, chropowatości, zanieczyszczeń i kolejności operacji. |
| Obowiązujące specyfikacje i wymagania klienta przekazane w łańcuchu dostaw | Wskazuje obowiązujące źródło wymagań dotyczących intensywności, pokrycia, medium, zapisów i kryteriów odbioru. |
| Geometria, wymiary, masa i cechy reprezentatywne | Potwierdza wykonalność procesu w odniesieniu do głębokości warstwy nawęglonej, twardości powierzchni i stanu metalurgicznego oraz miejsca o najtrudniejszym dostępie. |
| Liczba części, zasady tworzenia partii i plan dostaw | Umożliwia opracowanie procesu produkcyjnego, planu zdolności produkcyjnych, poziomu identyfikowalności i podstawy handlowej. |
| Wymagania dotyczące powierzchni, wymiarów i zapisów | Zapobiega traktowaniu intensywności lub pokrycia powierzchni jako jedynej podstawy dopuszczenia. |
Tabela 3. Dane wejściowe zapytania ofertowego do kontrolowanego przeglądu projektu.
MATERIAŁY POMOCNICZE DO ZAPYTANIA OFERTOWEGO Prześlij nadzorowany rysunek, wymagania i planowaną liczbę części na adres [email protected]. W sprawie wstępnej oceny wykonalności zadzwoń pod numer +48 519 772 773.
Jakie powszechne błędne przekonania na temat kulowania stali nawęglanej — ochrony warstwy nawęglonej i poprawy trwałości kół zębatych — wymagają sprostowania?
SPRAWDŹ Prawidłowa intensywność Almena stanowi pełne potwierdzenie efektów kulowania stali nawęglonej. Fałsz. Intensywność, pokrycie powierzchni, stan elementu i potwierdzenie właściwe dla danego zastosowania to odrębne kwestie.
SPRAWDŹ Zakwalifikowane nastawy można automatycznie przenieść na inną maszynę lub część. Fałsz. Ten artykuł koncentruje się na stanie materiału nawęglanego. Strony o kulowaniu kół zębatych i elementów układów przeniesienia napędu omawiają geometrię części i drogi przenoszenia obciążeń.
SPRAWDŹ Większa ekspozycja zawsze poprawia wynik. Fałsz. Główne zagrożenia to uszkodzenia udarowe lub nadmierna chropowatość twardej warstwy utwardzonej powierzchniowo, pominięcie dna wrębu zęba przy nadmiernej obróbce boku zęba oraz deklarowanie zwiększenia nośności przekładni bez zatwierdzenia projektu.
SPRAWDŹ Kontrola wzrokowa powierzchni zastępuje nadzorowane zapisy. Fałsz. Jeżeli takie wyniki są wymagane, dokumentacja dopuszczenia powinna obejmować kontrolę warstwy nawęglonej i integralności powierzchni, potwierdzenie pokrycia u podstawy zęba i intensywności oraz dane zmęczeniowe koła zębatego lub reprezentatywnej próbki, gdy proces wpływa na nośność.
Często zadawane pytania o kulowanie stali nawęglanej — ochrona warstwy nawęglonej i poprawa trwałości kół zębatych
Jakie informacje są potrzebne do wyceny kulowania stali nawęglanej?
Dobrze przygotowane zapytanie ofertowe zawiera nadzorowany rysunek i jego rewizję, stan materiału i obróbki cieplnej, określone strefy obróbki i wyłączeń, normy nadrzędne, wymagania dotyczące intensywności i pokrycia powierzchni, ograniczenia powierzchniowe i wymiarowe, liczbę części, zasady grupowania w partie oraz wymagane zapisy. Pierwszy przegląd techniczny powinien również uwzględniać głębokość warstwy nawęglonej, twardość powierzchni i stan metalurgiczny, cel obróbki dna wrębu w porównaniu z bokiem zęba, a także twardość medium, intensywność i zmianę chropowatości.
Jakie zapisy potwierdzają nadzór nad kulowaniem stali nawęglanej?
Zestaw zapisów powinien powiązać identyfikatory części i partii z zakwalifikowaną maszyną, medium, przyrządem mocującym i programem, a następnie obejmować aktualne dane dotyczące intensywności, pokrycia powierzchni oraz wymaganych kontroli części. W tym przypadku dokumentacja potwierdzająca powinna obejmować kontrolę warstwy nawęglonej i integralności powierzchni, pokrycie powierzchni i intensywność u podstawy zęba oraz dane zmęczeniowe koła zębatego lub reprezentatywnych próbek, jeżeli ma to wpływ na wartości znamionowe.
Czy skuteczny, zatwierdzony zestaw parametrów można przenieść na inną część lub maszynę?
Same nastawy nie wystarczą. Przy przenoszeniu procesu należy przeanalizować różnice w zakresie wyposażenia, medium, geometrii, kinematyki, oprzyrządowania i kryteriów akceptacji. Główne ryzyka związane z kulowaniem stali nawęglonej obejmują uszkodzenia udarowe lub nadmierną chropowatość twardej warstwy nawęglonej, pominięcie dna zęba przy nadmiernej obróbce jego boku oraz deklarowanie zwiększenia nośności koła zębatego bez zatwierdzenia projektowego.
Czy prawidłowa intensywność Almena potwierdza wynik uzyskany na elemencie?
Nie. Intensywność Almena charakteryzuje strumień kulujący w zdefiniowanych warunkach badania. Pokrycie części, dostęp, stan powierzchni, wymiary, naprężenia szczątkowe i właściwości zmęczeniowe są odrębnymi zagadnieniami i wymagają dokumentacji potwierdzającej wskazanej na rysunku lub w planie kwalifikacji.
Kiedy należy ponownie zakwalifikować kulowanie stali nawęglanej?
Potrzebę ponownej kwalifikacji należy ocenić po zmianie, która może zmienić zakwalifikowaną zależność między parametrami wejściowymi a wynikami, w tym zmianie maszyny, dyszy lub koła rzutowego, medium, separatora, uchwytu, programu, geometrii części lub metody kontroli. W ramach działań należy utrzymać przegląd metalurgii i szlifowania, próbę kulowania właściwą dla danej cechy oraz walidację powierzchni, naprężeń szczątkowych i właściwości użytkowych koła zębatego.
Czy kulowanie może naprawić istniejące pęknięcie lub wadę będącą podstawą odrzucenia?
Nie. Kulowanie jest kontrolowanym procesem poprawy właściwości powierzchni, a nie metodą naprawy pęknięć. Istniejące uszkodzenia należy wykryć i ocenić, a decyzję dotyczącą dalszego postępowania musi przed kulowaniem podjąć uprawniona jednostka odpowiedzialna za projekt i naprawę.
Czy śrutowanie jest dopuszczalnym zamiennikiem kulowania stali nawęglanej?
Nie — nie automatycznie. Śrutowanie jest zwykle wymagane do czyszczenia, usuwania zgorzeliny lub nadawania tekstury, natomiast kontrolowane kulowanie wymaga określenia medium, intensywności, pokrycia powierzchni, ekspozycji i identyfikowalności. Zastąpienie jednego procesu drugim wymaga zgody jednostek odpowiedzialnych za projekt i wymagania umowne dotyczące elementu.
Jak SP Center może ocenić ten projekt kulowania?
Prześlij nadzorowany rysunek, materiał i stan obróbki cieplnej, wymagane normy, strefy obróbki i maskowania, planowaną liczbę części oraz wymagane zapisy odbiorowe. SP Center może następnie ocenić wykonalność, wskazać brakujące dane wejściowe i zaproponować sposób kwalifikacji. W sprawie wstępnej konsultacji zadzwoń pod numer +48 519 772 773.
Jakie są najważniejsze wnioski?
- Kulowanie stali nawęglanej może wzmocnić warstwę nawęgloną o krytycznym znaczeniu dla zmęczenia przez zmianę naprężeń szczątkowych w pobliżu powierzchni, lecz proces musi zachować integralność warstwy nawęglonej, geometrię zębów i wykończenie. Głębokość warstwy nawęglonej, gradient twardości, austenit szczątkowy, utlenienie międzykrystaliczne, stan po szlifowaniu oraz dostęp do dna wrębu wpływają na zakwalifikowany przebieg procesu.
- Łącznym nadzorem obejmij głębokość warstwy nawęglonej, twardość powierzchni i stan metalurgiczny, cel obróbki dna w porównaniu z bokiem zęba oraz twardość medium, intensywność i reakcję chropowatości.
- Aby zachować stabilność zatwierdzonego przebiegu procesu, przeprowadzaj analizę metalurgii i szlifowania, próbę kulowania właściwą dla danej cechy geometrycznej oraz walidację powierzchni, naprężeń szczątkowych i właściwości użytkowych przekładni.
- Przed dopuszczeniem wyrobu należy wykryć i wyeliminować następujące problemy: uszkodzenia udarowe lub nadmierną chropowatość twardej warstwy nawęglonej, pomijanie dna wrębu zęba przy nadmiernej obróbce boku zęba oraz deklarowanie zwiększenia nośności przekładni bez zatwierdzenia projektu.
- Zbuduj pakiet dokumentacji potwierdzającej w oparciu o kontrolę warstwy nawęglonej i integralności powierzchni, dowody pokrycia powierzchni u podstawy i intensywności oraz dane zmęczeniowe przekładni lub reprezentatywnych próbek, gdy ma to wpływ na obciążalność znamionową.
- Za podstawę akceptacji należy uznawać rysunek, umowę, wymagania klienta przekazane w łańcuchu dostaw oraz kompletne, nadzorowane wydania norm.
Które powiązane poradniki SP Center warto przeczytać w następnej kolejności?
- Kulowanie nadstopów niklu: wymagania dotyczące części wysokotemperaturowych
- Kulowanie stali azotowanej: dobór parametrów i typowe zagrożenia
- Kulowanie zahartowanych stali narzędziowych: możliwości i ograniczenia
- Czym jest kulowanie?
Które źródła techniczne stanowią podstawę tego poradnika?
2. AGMA 938-A05, Shot Peening of Gears
3. Townsend and Zaretsky, Shot Peening and AISI 9310 Gear Surface Fatigue, SAE 881291
4. Coryell and Garibay, Enhanced Fatigue Life of Hypoid Gears with Precision Shot Peening, SAE 962162
5. Spice, Matlock and Fett, Carburized Steel Fatigue Performance, SAE 2002-01-1003
6. SAE J442_202602, Narzędzia do wyznaczania i weryfikacji intensywności kulowania
7. SAE J443_202512, Procedury wyznaczania i weryfikacji intensywności kulowania
8. SAE J2277_202301, Wyznaczanie pokrycia w kulowaniu
9. SAE ARP7488, Wytyczne dotyczące projektowania i kontroli procesu kulowania
NADZÓR NAD DOKUMENTAMI ODNIESIENIA Stosuj pełne rewizje wskazane w rysunku, umowie i wymaganiach klienta przekazanych w łańcuchu dostaw. Ten artykuł przedstawia kontekst inżynierski i nie zastępuje wymagań objętych nadzorem.
