Välj tillverkningsordning utifrån den slutliga ytfunktionen, slipningsintegritet, tillåten materialborttagning och de underlag som krävs vid frisläppning.
Det finns ingen universell regel att kulpening alltid måste ske före eller efter slipning. Kulpening efter slutlig slipning bevarar ofta det behandlade ytnära lagret, men det kan också ändra grovhet och precisionsgeometri. Slipning efter kulpening kan ta bort eller ändra det lagret. Den försvarbara sekvensen är därför den som är godkänd av kontrollerade konstruktionsdata och kvalificerad utifrån det faktiska materialet, geometrin, ytbehandlingsvägen och acceptansmetoderna.
Vilket beslut styr slipnings-kulpeningssekvensen?
Slipning fastställer dimensioner, form och ytstruktur, men en olämplig operation kan också orsaka termiska skador, sprickor, smetat material eller ett ogynnsamt restspänningstillstånd. Kulpening påverkar plastiskt området nära ytan och är normalt specificerat för att introducera tryckrestspänning. De två processerna interagerar genom det tillstånd som var och en får från föregående steg.
Granskningen av operationsföljden måste identifiera den slutliga utmattningskritiska ytan, materialavverkningen vid varje senare operation och det kontrollstadium där respektive krav gäller. Anvisningen ”kulpena efter bearbetning” är ofullständig om processen även omfattar honing, läppning, polering, superfinishing eller lokal reparationsslipning.
| Kandidatprocessupplägg | Möjlig orsak | Nödvändiga kontroller och gränser |
|---|---|---|
| Slutslipa, kontrollera och kulpena därefter | Bevarar den kulpenade ytan utan senare materialavverkning | Accepterar inkommande slipningsintegritet; kvalificerar ytjämnhet, geometri, täckningsgrad, rengöring och eventuell beläggningssekvens |
| Slipa, kulpena och utför därefter kvalificerad lätt slutbearbetning | Återställer en specificerad textur eller tar bort isolerade toppar | Definierar metod och maximal avverkning; verifiera bibehållen geometri, yttillstånd och applikationsspecifik effekt |
| Kulpening före slutslipning | Kan krävas enligt ett styrt processförfarande eller användas för ett mellanliggande tillverkningssyfte | Visa vad som återstår efter slipning; påstå inte att det ursprungliga kulpenade lagret överlever utan underlag |
| Kulpening mellan grov- och finslipning | Separerar avverkningssteg eller stöder distorsionshantering | Kontrollerar mellanliggande tillstånd, slutlig borttagning och den slutliga processen som skapar den accepterade ytan |
| Lokal kulpening efter slipning | Riktar sig mot en avrundning, rot eller övergång samtidigt som en funktionell flank eller säte utesluts | Definiera gränser, maskering, översprutning, åtkomst och slutlig inspektion vid övergången |
Tabell 1. Flera vägar kan vara tekniskt giltiga, men var och en kräver sitt eget kontrollerade syfte och acceptansunderlag.
Varför väljs ofta kulpening efter slutslipning?
När ingen efterföljande materialavverkning är tillåten, undviker kulpening efter slutslipningen att det ytområde som mest direkt påverkas av stötar skärs bort. Denna fördel är villkorad. Inkommande slipskador måste redan vara acceptabla, och kulpeningsoperationen måste bevara den specificerade texturen, formen, dimensionerna, kontaktfunktionen och renheten.
Precisionsflanker, tätningsspår, passningar och rullande kontaktytor kan kräva uteslutning, skydd eller en specialkvalificerad process. Ett framgångsrikt resultat på en avrundning godkänner inte en angränsande funktionell yta. Behandling och maskeringsgränser bör anges tydligt på ritningen eller en godkänd processkarta.

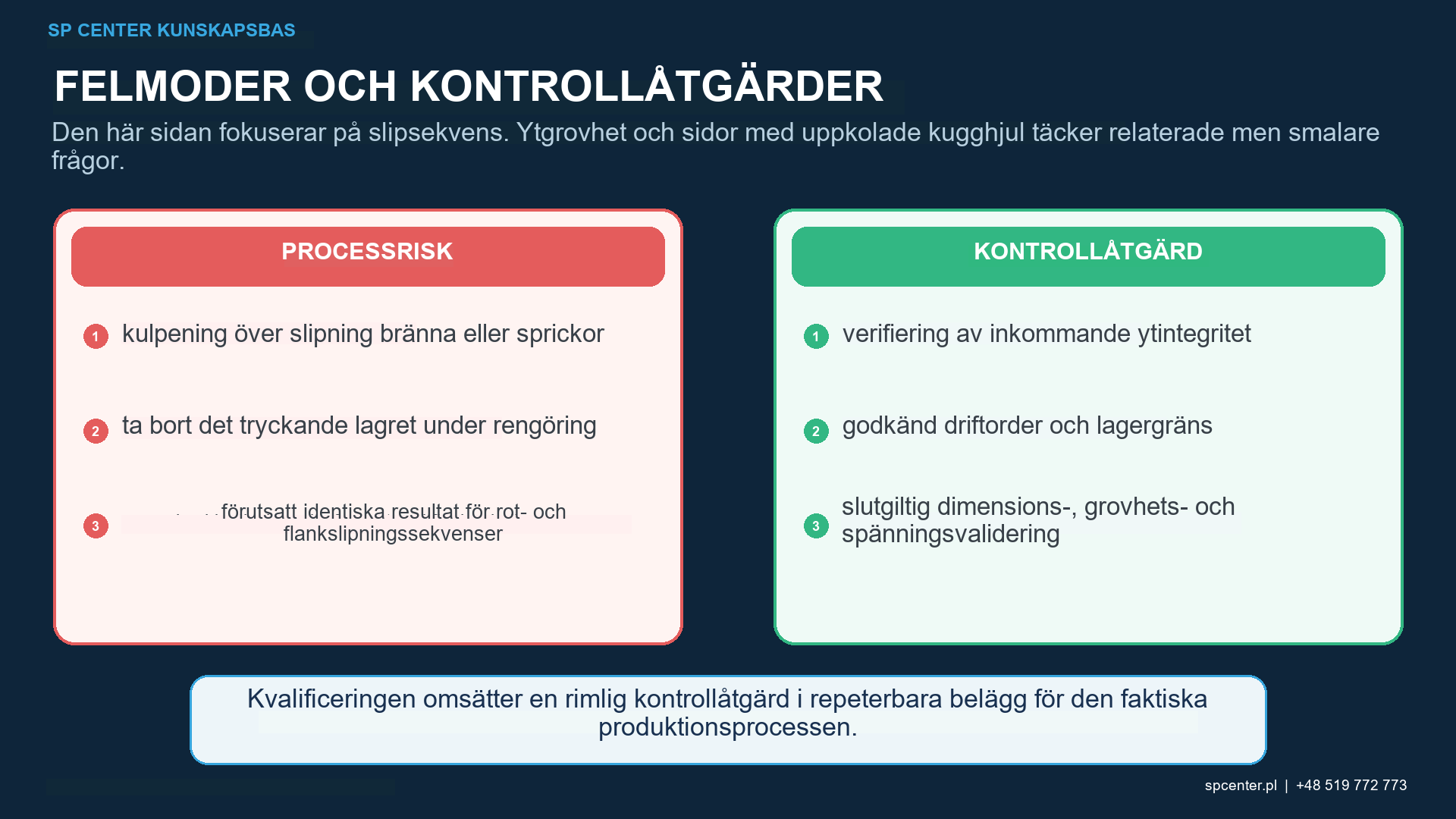

Vad förändras vid slipning eller ytbehandling efter kulpening?
Senare materialavverkning förändrar ytan jämfört med det tillstånd där den kulpenades. Den kan minska ytråheten, men också avlägsna en del av tryckspänningszonen, frilägga ett annat spänningstillstånd, ändra geometrin eller orsaka nya termiska och mekaniska skador. Tillåten avverkning kan inte härledas ur uttrycket ”lätt slipning” eller ett Almenvärde.
Ett kvalificerat efterbehandlingssteg efter kulpening behöver en namngiven metod, utrustning och slipförhållanden, kontrollerad riktning och kraft där det är relevant, en mätbar avverkningsgräns och slutgiltigt godkännande. Om ett applikationsanspråk är beroende av bibehållen restspänning eller utmattningsbeteende, kräver det anspråket representativa underlag efter hela processupplägget, inte före det sista materialavverkningssteget.

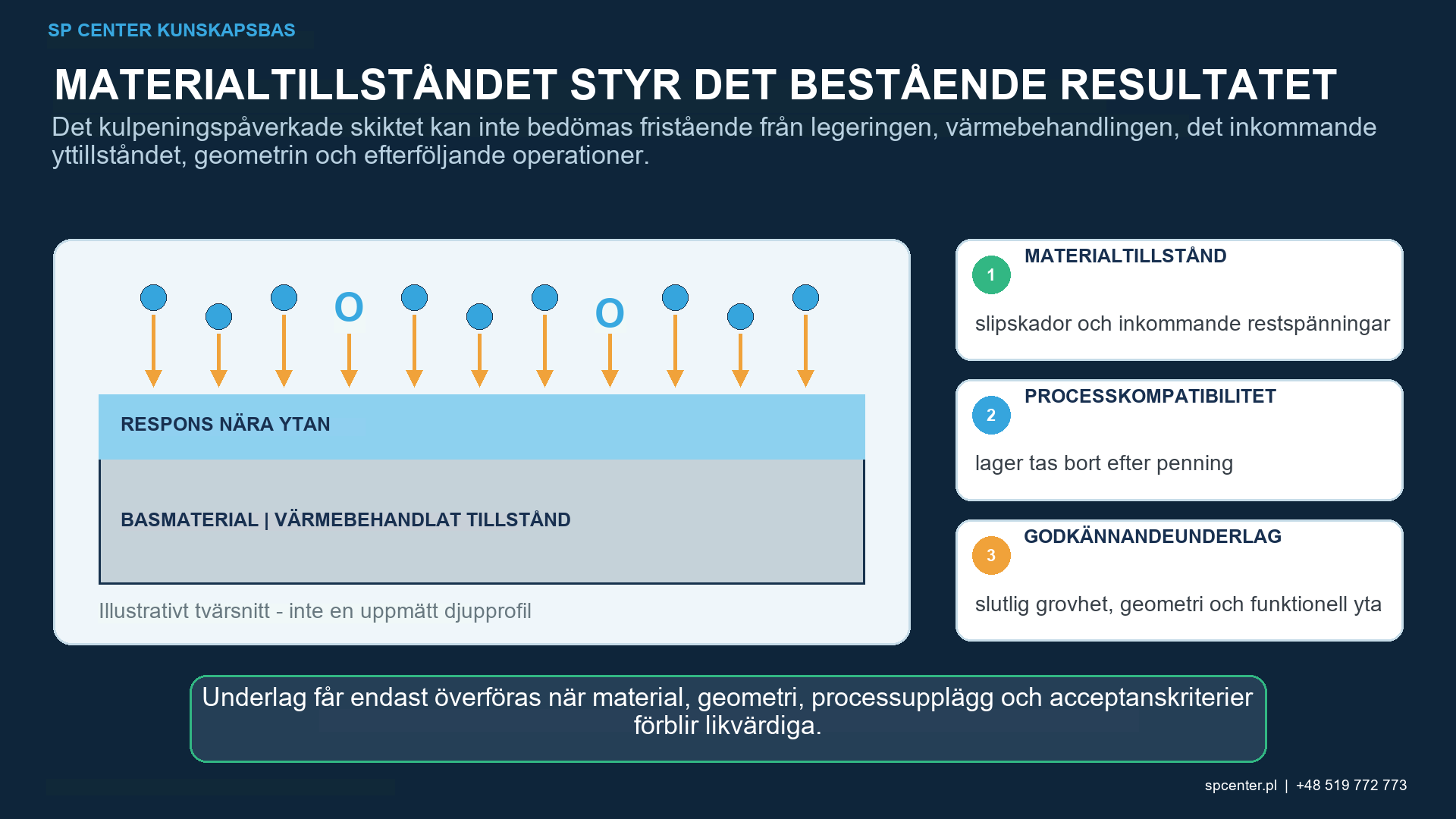

Hur ska inkommande slipningsintegritet verifieras?
Kontrollplanen bör ta upp de fellägen som är relevanta för materialet och slipningsoperationen. Dessa kan inkludera brännskador, sprickbildning, anlöpning eller återhärdade lager, utsmetat material, överdriven ytråhet, dimensionsfel och ogynnsam restspänning. Inspektionsmetoden och acceptansgränsen kommer från ritningen, specifikationen, den godkända tillverkningsplanen eller kundbeslutet; ingen enskild inspektion är universellt tillräcklig.
Kulpening är inte en sprickreparationsmetod och får inte användas för att dölja en kasserbar yta. Om det inkommande tillståndet är osäkert, stoppa bearbetningen, bevara spårbarheten och erhåll en kontrollerad beslut om fortsatt hantering före kulpening.

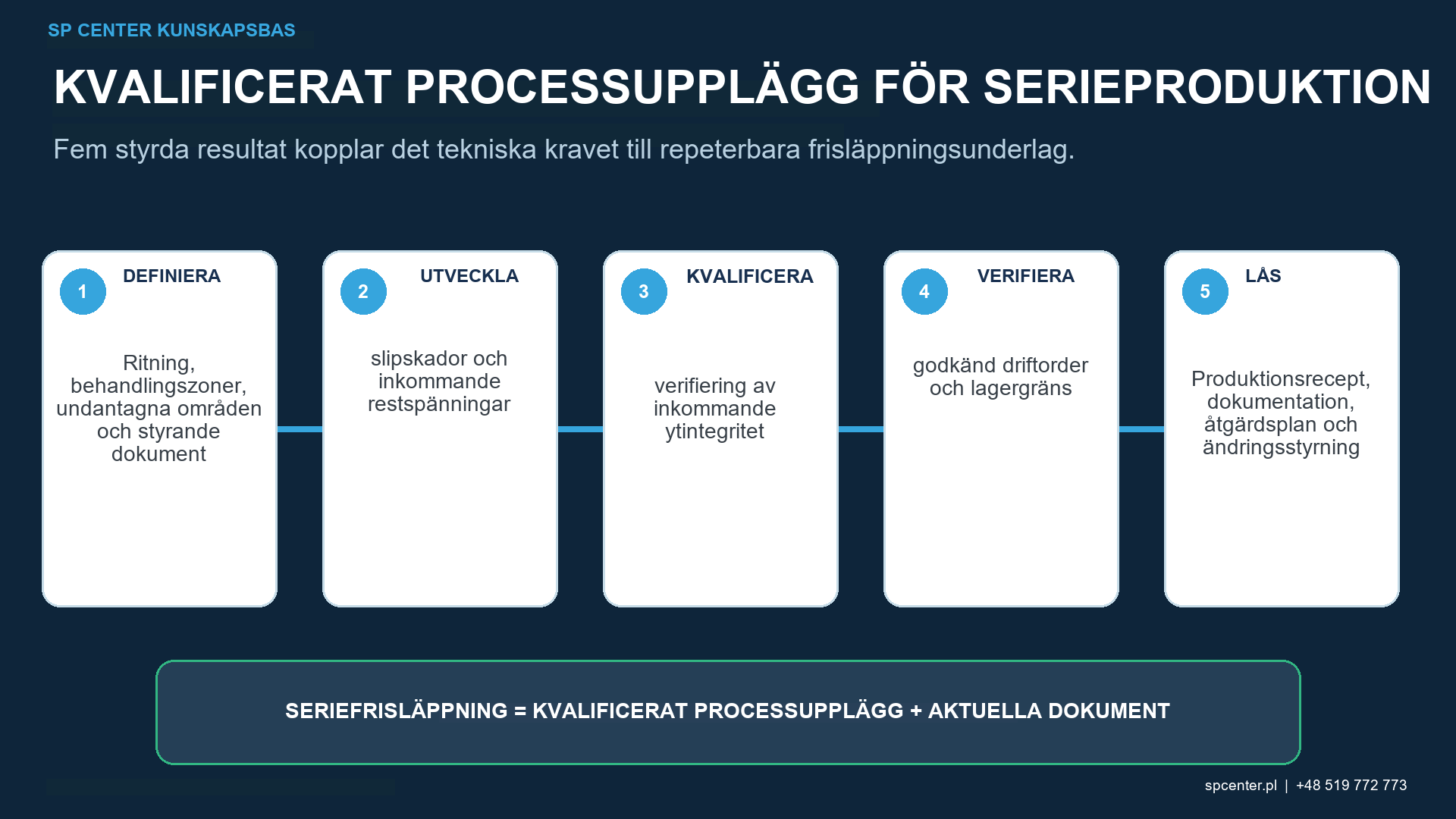

Vilka variabler måste förbli fasta under kvalificeringen?
Kvalificeringen bör använda det faktiska materialet och värmebehandlingsförhållandena, representativ geometri och produktionens slipnings- och ytbehandlingsprocessupplägg. För kulpening bör den inkludera utrustning, medietyp, storlek och tillstånd, intensitet och mättnadsmetod, flöde, munstycks- eller hjulkonfiguration, vinkel, avstånd, rörelse, fixtur, maskering, exponering, täckningsmetod och rengöring.
Försöket bör utmana den svårast åtkomliga egenskapen och den mest skadekänsliga eller dimensionskritiska ytan. Om materialavverkning följer efter kulpening, mät den med en metod som kan lösa den angivna gränsen snarare än att bara förlita sig på förfluten ytbehandlingstid.
Vilka underlag behövs för produktionsfrisläppande?
| Underlag | Vad den fastställer | Vad den inte kan fastställa ensam |
|---|---|---|
| Slipningsprocess och inkommande inspektionsprotokoll | Ytan som gick in i kulpening under specificerat tillstånd | Att kulpening bevarade slutlig ytjämnhet, dimensioner eller utmattningsprestanda |
| Almenintensitet och mättnadskurva | Kulpeningsstrålen verifierades under definierade testförhållanden | Mängden material som senare avlägsnades eller den slutliga restspänningsprofilen |
| Komponenttäckning | Den specificerade ytan visar de erforderliga slagbevisen före någon auktoriserad borttagning | Avsaknad av slipbränna, sprickreparation eller bibehållen utmattningsfördel efter ytbehandling |
| Ytjämnhet och geometri | Den slutliga profilen, dimensionerna och formen uppfyller de åberopade gränserna | Storleken och djupet av tryckrestspänningen |
| Restspänningsmätning | En definierad spänningskomponent vid angiven plats, riktning och djup | Universell överföring till en annan geometri, material eller servicebelastning |
| Representativt utmattnings- eller funktionstest | Det kvalificerade processupplägget är utformat för ett definierat tillämpningskrav | Överensstämmelse efter en ogranskad sekvens eller ändring av avverkning |
Tabell 2. Strömkontroll, ytacceptans och applikationsprestanda förblir separata underlagsnivåer.
SAE J442 och J443 behandlar verktyg och procedurer för att bestämma och verifiera kulpeningsintensitet, medan J2277 behandlar täckningsbestämning. Dessa kontroller definierar inte i sig en tillåten slipningsmängd. AS7045 tillhandahåller ett ramverk för definition, kvantifiering och klassificering av restspänning, men den styrande ritningen och kvalificeringsplanen avgör fortfarande om och hur restspänning är en acceptansegenskap.
Vilka ändringar kräver granskning eller omkvalificering?
- Slipskivan, verktyget för skärpning av slipskivan, kylvätskan, matningen, hastigheten, slipdjupet eller slipriktningen ändras på ett sätt som kan påverka den inkommande ytan.
- Ett honings-, läppnings-, polerings-, superfinish- eller blandningssteg läggs till, tas bort eller ändras.
- Den tillåtna materialborttagningsgränsen eller mätmetoden ändras.
- Material, värmebehandling, ytdjup, hårdhet, geometri eller behandlingsgränsändringar.
- Kulpeningsutrustning, kulpeningsmedier, fixtur, program, rörelse, intensitetsintervall eller metod för täckningskontroll ändras utanför det godkända referenstillståndet.
- Slutlig ytjämnhet, dimension, restspänning eller utmattningsunderlag matchar inte längre det kvalificerade tillståndet.
Svaret beror på den styrande specifikationen och de vidareförda kundkraven. Som ett minimum bör ändringen bedömas mot det godkända förhållandet mellan processingångar, den slutliga ytan och godkännandeutgångar innan den berörda produkten släpps.
Vad bör en offertförfrågan, ritning eller processplan specificera?
| Offertförfrågan eller ritningsindata | Varför det är viktigt | Tvetydighet förhindras |
|---|---|---|
| Material och värmebehandlingsförhållanden | Kontrollerar hårdhet, härdskiktsskick och skadekänslighet | Ett processupplägg kopieras mellan olika metallurgiska tillstånd |
| Slipningsmetod och inkommande tillstånd | Definierar ytan som ska kulpenas | Kulpening förväntas dölja brännskador, sprickor eller oacceptabel dragspänning |
| Operationsordning och tillåten avverkning | Avgör om det kulpenade lagret bevaras eller modifieras | ’Lätt polering’ blir ett okontrollerat tillverkningssteg |
| Behandlings-, exklusions- och övergångszoner | Skyddar flanker, passningar, tätningar och andra funktionella ytor | Översprutning eller maskering flyttar den godkända gränsen |
| Slutlig grovhet, dimensioner, form och inspektion | Skapar komponentacceptans bortom ströminställningar | Intensitet och täckningsgrad behandlas som fullständig frisättning underlag |
| Krav på restspänning eller prestanda | Kopplar ett specifikt påstående till en kvalificerad metod | En generisk utmattningsfördel utlovas utan valideringsgrund |
Tabell 3. Sekvensspråket måste definiera det slutliga accepterade tillståndet och inte överlåta materialavverkning till tolkning.
Identifiera även detaljrevision, referenspunkter, satslogik, rengöring och förpackning, obligatoriska dokumentation och behörighet för avvikelser. Där kraven står i konflikt eller den tillåtna sekvensen saknas, pausa bearbetningen och få kontrollerad förtydligande snarare än att uppfinna en intern ersättning.
Vanliga frågor
Bör kulpening alltid utföras efter slipning?
Nej. Kulpening efter slutslipning är vanligt när senare materialavverkning måste undvikas, men korrekt ordningsföljd bestäms av ritningen, ytans funktion, materialtillståndet och den kvalificerade processen.
Kan slipning utföras efter kulpening?
Endast när det godkända processupplägget definierar ytbehandlingsmetoden och tillåten borttagning och verifierar den slutliga ytan, geometrin och eventuella bibehållna applikationsspecifika effekter.
Reparerar kulpening slipbränna?
Nej. Slipbränna, sprickor och andra kasserbara ytintegritetsförhållanden kräver detektering och borttagning före kulpening. Kulpening får inte användas för att dölja dem.
Är en lätt polering efter kulpening ofarlig?
Inte automatiskt. Även liten borttagning kan förändra texturen och det mest drabbade området nära ytan. Metoden, riktningen, tillåtelsen och acceptansunderlagen kräver kontroll.
Bevisar korrekt Almenintensitet den slutliga restspänningsprofilen?
Nej. Almenintensitet verifierar kulpeningsstrålen under standardiserade förhållanden. Restspänningen i komponenterna beror på material, geometri, täckningsgrad, sekvens och eventuell senare borttagning.
Ska täckningsgraden inspekteras före eller efter ytbehandling?
Följ det styrande kravet och den kvalificerade vägen. Täckningsgraden avser normalt underlag på slag från kulpening; ett senare ytbehandlingssteg kan dölja dessa underlag och behöver sin egen kontrollerade acceptans.
Kan mätningar av restspänningar definiera den tillåtna slipmånsen?
De kan stödja kvalificeringen när metod, riktning, djup och osäkerhet är lämpliga, men bearbetningsmånen måste samtidigt skydda dimensioner, ytstruktur och erforderliga komponentegenskaper.
Vilken information behöver SP Center för en sekvensgranskning?
Tillhandahåll den kontrollerade ritningen, material- och värmebehandling, slipnings- och ytbehandlingsväg, behandlingskarta, specifikationer, yt- och dimensionsgränser, kvantiteter och erforderliga dokumentation.
Viktiga slutsatser
- Det finns ingen universell före-eller-efter-regel; den slutliga ytfunktionen och den godkända vägen avgör.
- Acceptera slipningens integritet före kulpening och behandla inte kulpening som felreparation.
- Kontrollera varje materialborttagningssteg efter kulpening med metod, gräns och slutgiltigt underlag.
- Skydda precisions- och funktionsytor med explicita behandlings- och exklusionszoner.
- Håll beläggen för Almen-intensitet, täckningsgrad, slutgeometri, restspänningar och utmattning åtskilda.
- Kvalificera hela produktionsvägen på representativt material och geometri.
Relaterade SP Center-guider
- Kulpening före eller efter värmebehandling
- Kulpening och beläggningar: Processsekvens
- Ytjämnhet efter kulpening
- XRD-mätning av restspänning
Tekniska referenser
1. SAE J2441_202511: Kulpening, stabiliserad november 2025
2. SAE AMS2430U: Kulpening, reviderad april 2018
3. SAE ARP7488: Riktlinjer för design och processkontroll av kulpening, utfärdade januari 2018
7. Sakurada och Kobayashi, Effekter av kulpening och slipning på kugghjulshållfasthet, SAE 940729
Standardnotering: Använd de fullständiga revisionerna som anges i ritningen, kontraktet och de vidareförda kundkraven. Den citerade kugghjulsstudien är applikationsspecifik och är inte ett universellt värde för avverkning eller utmattning.
