Kulowanie po końcowym szlifowaniu często wybiera się po to, aby nie usunąć ściskającej warstwy powierzchniowej, jednak przebieg procesu musi potwierdzać, że kulowanie pozwala zachować wymagane wykończenie i geometrię. Szlifowanie po kulowaniu może usunąć warstwę najbardziej zmienioną przez proces. Niewielkie usunięcie materiału w celu korekty nie jest równoważne procesowi bez takiej operacji i wymaga zatwierdzonej granicy naddatku do usunięcia.

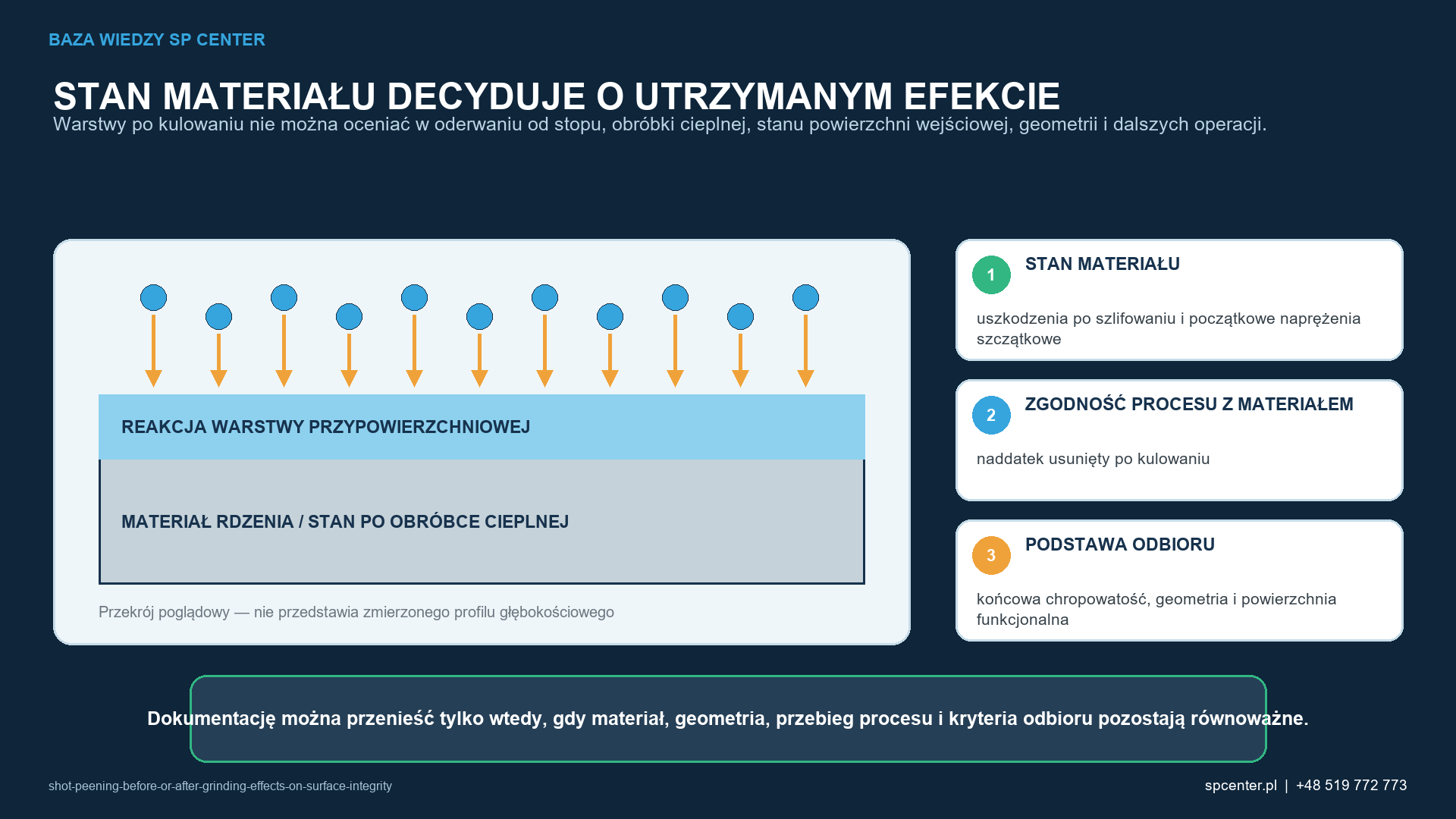

Rysunek 1 stanowi techniczną pomoc w podejmowaniu decyzji dotyczących kulowania przed szlifowaniem lub po nim: wpływu na integralność powierzchni. Nie zawiera uniwersalnego zestawu parametrów procesu i nie zastępuje obowiązującego rysunku, specyfikacji, kwalifikacji ani dokumentacji potwierdzającej akceptację elementu.
Jaka decyzja inżynierska stoi za wykonaniem kulowania przed szlifowaniem lub po nim?
Kulowanie po końcowym szlifowaniu często wybiera się po to, aby nie usunąć ściskającej warstwy powierzchniowej, jednak przebieg procesu musi potwierdzać, że kulowanie pozwala zachować wymagane wykończenie i geometrię. Szlifowanie po kulowaniu może usunąć warstwę najbardziej zmienioną przez proces. Niewielkie usunięcie materiału w celu korekty nie jest równoważne procesowi bez takiej operacji i wymaga zatwierdzonej granicy naddatku do usunięcia.
Decyzja jest uzasadniona tylko wtedy, gdy wymaganie, mechanizm fizyczny i metoda odbioru odnoszą się do tego samego stanu elementu. W przypadku kulowania przed szlifowaniem lub po nim podczas pierwszego przeglądu należy powiązać uszkodzenia szlifierskie i początkowe naprężenia szczątkowe, naddatek usuwany po kulowaniu, a także końcową chropowatość, geometrię i stan powierzchni funkcjonalnej. Jeśli którykolwiek z tych elementów jest nieznany, nominalne nastawy procesu mogą sprawiać wrażenie stabilnych, podczas gdy kluczowa cecha nadal pozostaje niezakwalifikowana.
Artykuł koncentruje się wyłącznie na kolejności szlifowania względem kulowania. Strony o chropowatości powierzchni i nawęglanych kołach zębatych dotyczą zagadnień powiązanych, lecz węższych.
Jakie zmienne definiują kontrolowany proces obejmujący kulowanie i szlifowanie we właściwej kolejności?
Analiza obejmuje trzy wzajemnie powiązane obszary kontroli: uszkodzenia po szlifowaniu i początkowe naprężenia szczątkowe; naddatek usunięty po kulowaniu; końcowa chropowatość, geometria i powierzchnia funkcjonalna. Dla każdego obszaru trzeba określić sposób kontroli i odpowiadający mu wynik. Same nastawy maszyny są tylko częścią instrukcji. Mogą stanowić podstawę oceny technicznej dopiero po powiązaniu ich z faktycznym oddziaływaniem strumienia medium, dostępem do elementu i metodą odbioru.
| Obszar decyzyjny | Co musi zostać określone | Dokumentacja potwierdzająca spełnienie kryteriów odbioru |
|---|---|---|
| Uszkodzenia po szlifowaniu i wejściowe naprężenia szczątkowe | Wstępna weryfikacja integralności powierzchni | Kontrola przypaleń szlifierskich lub kontrola stanu powierzchni |
| Naddatek usunięty po kulowaniu | Zatwierdzona kolejność operacji i graniczna wartość naddatku | Dokumentacja potwierdzająca stan naprężeń szczątkowych przed procesem i po nim, jeżeli ma on znaczenie krytyczne |
| Końcowa chropowatość, geometria i powierzchnia funkcjonalna | Końcowa walidacja wymiarów, chropowatości i naprężeń | Udokumentowane usunięcie materiału i końcowe pokrycie |
Tabela 1. Macierz decyzji technicznych dla tego artykułu.
Wymagania kontrolne przedstawione w tabeli 1 są ze sobą powiązane. Zmiana uszkodzeń po szlifowaniu lub naprężeń szczątkowych w stanie wejściowym może zmienić zakres dokumentacji potrzebnej do określenia naddatku usuwanego po kulowaniu, natomiast ograniczenie mające zapewnić końcową chropowatość, geometrię i właściwości powierzchni funkcjonalnej może zawęzić dopuszczalne okno procesu. Dlatego plan kwalifikacji powinien obejmować badanie wzajemnych oddziaływań, a nie zatwierdzanie każdej zmiennej oddzielnie.
Jak wybór kulowania przed szlifowaniem lub po nim wpisuje się w cały system kulowania?
Przebieg procesu produkcyjnego może usunąć, zrelaksować, zakryć lub uszkodzić warstwę poddaną kulowaniu. Ocena kolejności operacji powinna śledzić stan powierzchni od końcowej obróbki skrawaniem, przez obróbkę cieplną, nakładanie powłoki, czyszczenie i naprawę, aż po dopuszczenie.
W tym przypadku należy wdrożyć konkretne środki kontroli: wejściowa weryfikacja integralności powierzchni; zatwierdzona kolejność operacji i limit naddatku; oraz końcowa walidacja wymiarów, chropowatości i naprężeń. Działania te należy opisać językiem operacyjnym, wskazując osobę odpowiedzialną, częstotliwość, wartość graniczną i sposób reakcji. Sformułowania takie jak „regularnie monitorować” lub „w razie potrzeby” nie określają powtarzalnego działania produkcyjnego.
Intensywność Almena, pokrycie i reakcja elementu pozostają odrębnymi poziomami dokumentacji potwierdzającej. Intensywność charakteryzuje strumień w znormalizowanych warunkach badania. Pokrycie odnosi się do obserwowanych śladów uderzeń na określonej powierzchni. Chropowatość, wymiary, naprężenia szczątkowe, twardość, właściwości zmęczeniowe lub korozyjne opisują odrębne wyniki tylko wtedy, gdy wymaga tego kwalifikacja lub rysunek.
Wymagania te oznaczają, że wejściowa weryfikacja integralności powierzchni, zatwierdzona kolejność operacji i limit naddatku oraz końcowa walidacja wymiarów, chropowatości i naprężeń muszą być powiązane z rzeczywistym wyposażeniem, medium do kulowania, oprzyrządowaniem, geometrią i zapisami dotyczącymi poszczególnych sztuk.

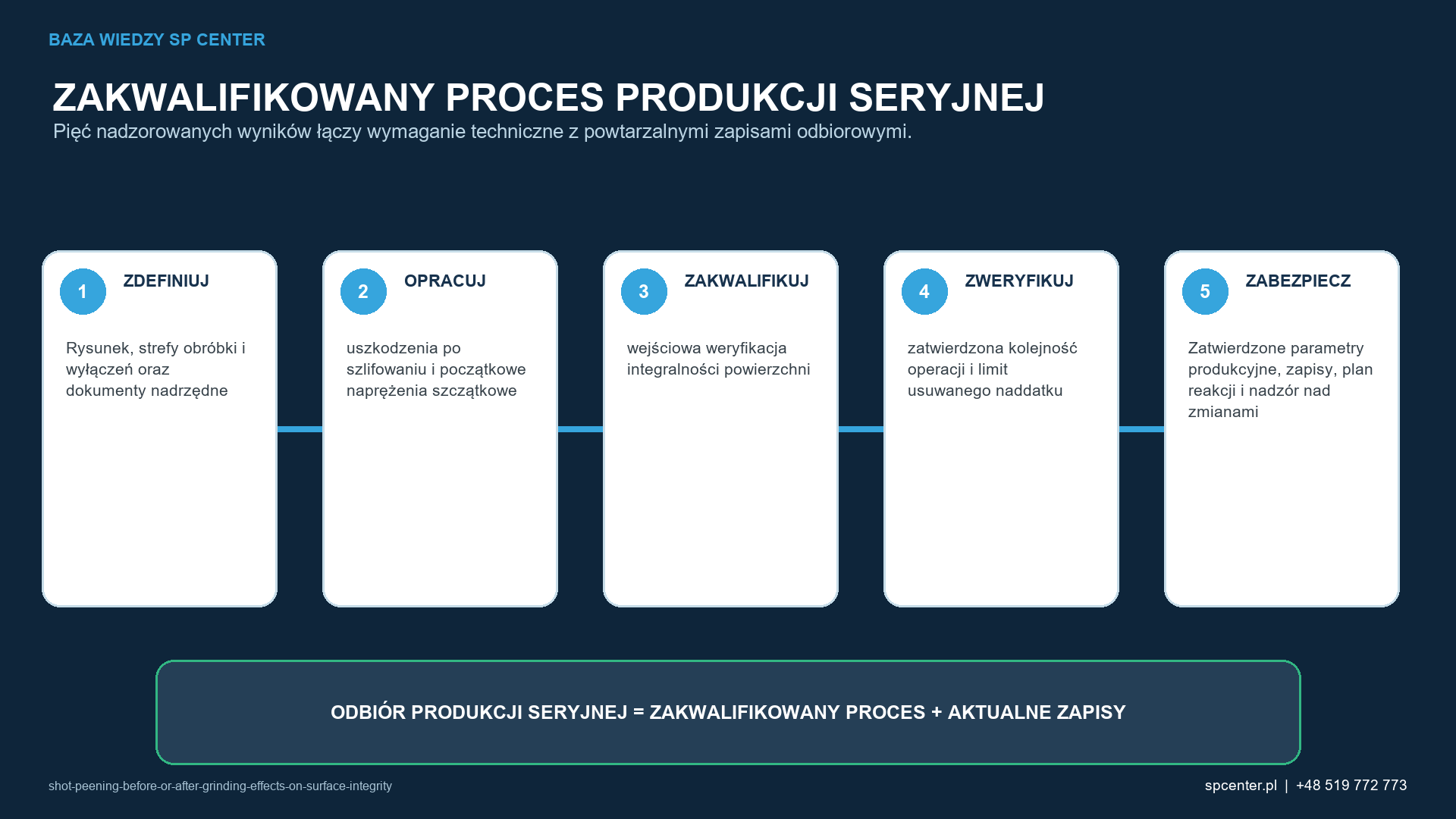

Jak należy kwalifikować kulowanie wykonywane przed szlifowaniem lub po nim przed rozpoczęciem produkcji seryjnej?
- Potwierdź podstawę wymagań. Ustal obowiązujące wersje rysunku i przywołanych norm, klauzule zamówienia oraz wymagania klienta przekazane w łańcuchu dostaw. Przed wyborem procesu zapisz nierozstrzygnięte sprzeczności.
- Należy zdefiniować zastosowanie. Określić uszkodzenia szlifierskie i początkowe naprężenia szczątkowe, wskazać cechę najtrudniej dostępną lub najbardziej podatną na uszkodzenia oraz podać powierzchnie wyłączone z obróbki.
- Przygotuj próbę. Zastosuj urządzenia, medium, oprzyrządowanie i ruch reprezentatywne dla produkcji, a następnie sprawdź w warunkach granicznych ilość materiału usuwanego po kulowaniu, nie przekraczając kryteriów przerwania dotyczących materiału, powierzchni ani wymiarów.
- Zgromadź niezależne dowody. Połącz kontrolę przypaleń szlifierskich lub powierzchni, w przypadkach krytycznych dane dotyczące naprężeń szczątkowych przed procesem i po nim oraz udokumentowane usunięcie materiału i pokrycie końcowe, tak aby żaden pojedynczy wskaźnik pośredni nie przesądzał samodzielnie o całej decyzji dotyczącej akceptacji.
- Ustal konfigurację bazową i zatwierdź wejściową weryfikację integralności powierzchni, zatwierdzoną kolejność operacji i naddatek materiału oraz końcową walidację wymiarów, chropowatości i naprężeń. Uwzględnij także zasady alarmowania, utrzymanie ruchu, okres przechowywania zapisów oraz kryteria ponownej kwalifikacji.
Jakie pomiary potwierdzają nadzór nad kulowaniem przed szlifowaniem lub po nim?
Dokumentacja potwierdzająca powinna odpowiadać stawianej tezie. Wynik może być poprawny technicznie, a mimo to niewystarczający, jeżeli odpowiada na inne pytanie niż rysunek lub plan kwalifikacji. Tabela 2 rozróżnia trzy najczęściej mylone poziomy dokumentacji potwierdzającej.
| Poziom dokumentacji potwierdzającej | Co może wykazać | Czego nie można udowodnić wyłącznie na tej podstawie |
|---|---|---|
| Weryfikacja procesu | Zakwalifikowany strumień i konfiguracja pozostają pod kontrolą dzięki badaniu przypaleń szlifierskich lub kontroli powierzchni. | Pełne pokrycie części lub jej trwałość zmęczeniowa. |
| Akceptacja powierzchni | Spełnienie w określonej strefie zdefiniowanego wymagania dotyczącego obserwacji lub stanu potwierdza się, w przypadkach krytycznych, na podstawie wyników naprężeń szczątkowych przed procesem i po nim. | Wartość naprężeń szczątkowych ani głębokość ich występowania. |
| Dokumentacja potwierdzająca dotycząca części lub systemu | Kwestię dotyczącą konkretnego zastosowania rozstrzyga się na podstawie udokumentowanego usunięcia materiału i końcowego pokrycia. | Możliwość przeniesienia na inny materiał, geometrię lub warunki eksploatacji. |
Tabela 2. Macierz decyzji technicznych dla tego artykułu.
Plan pomiarów powinien określać lokalizację, kierunek, metodę, przyrząd, status wzorcowania lub weryfikacji, częstotliwość pobierania próbek oraz jednostkę uprawnioną do akceptacji. W przypadku kulowania przed szlifowaniem lub po nim najbardziej użyteczny pakiet dokumentacji obejmuje kontrolę przypaleń szlifierskich lub powierzchni, potwierdzenie naprężeń szczątkowych przed procesem i po nim, gdy jest to krytyczne, oraz udokumentowaną ilość usuniętego materiału i końcowe pokrycie powierzchni, a także umożliwia jednoznaczne powiązanie zapisów źródłowych lub pomocniczych z partią poddaną procesowi.
Ilustrację opracowano specjalnie dla SP Center; nie jest ona przedstawiana jako fotografia urządzeń produkcyjnych ani zmierzony wynik badania elementu.

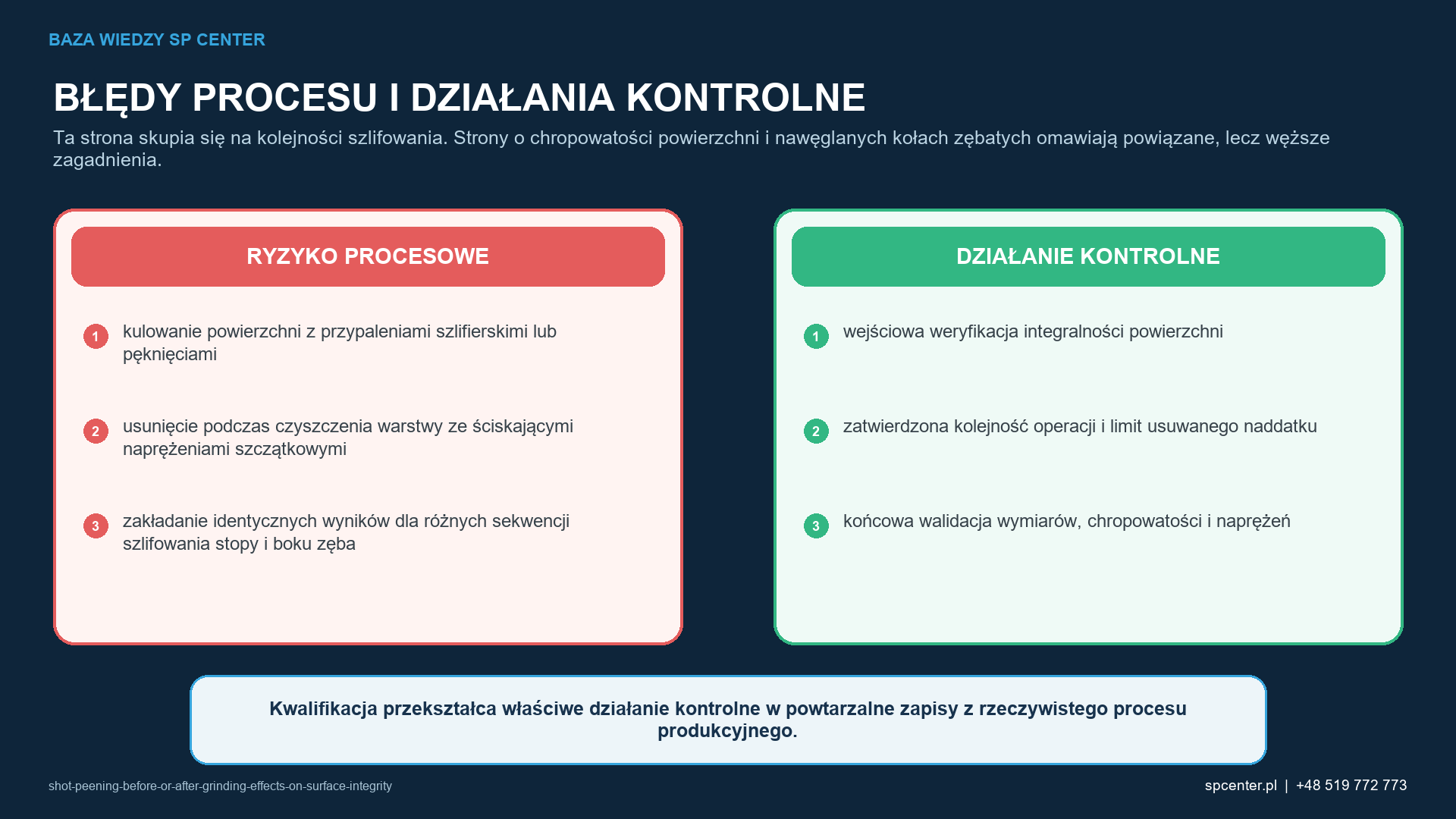

Jakie tryby uszkodzeń podczas kulowania przed szlifowaniem lub po nim wymagają zatrzymania procesu albo podjęcia działań zabezpieczających?
- Kulowanie powierzchni z przypaleniami szlifierskimi lub pęknięciami. Należy odizolować wyroby, których może dotyczyć problem, zweryfikować ostatni znany stan zgodny i zastosować weryfikację integralności powierzchni wejściowej, aby ustalić, czy przyczyną jest błąd wymagań, konfiguracji czy wykonania.
- Usunięcie warstwy ze ściskającymi naprężeniami szczątkowymi podczas czyszczenia. Nie należy kompensować tego dodatkową ekspozycją, dopóki nie rozdzieli się wpływu dostępu, medium, wyposażenia i reakcji powierzchni. Właściwym postępowaniem jest zatwierdzona kolejność operacji i limit zbierania materiału.
- Zakładanie identycznych wyników dla różnych kolejności szlifowania u podstawy i na boku zęba. Należy zabezpieczyć ścieżkę audytową i uzyskać wymaganą decyzję działu inżynieryjnego lub klienta. Przywrócenie zgodności powinno nastąpić po końcowej walidacji wymiarów, chropowatości i naprężeń oraz obejmować identyfikację wszystkich wyrobów przetworzonych w podejrzanych warunkach.
Ponowna obróbka nie stanowi automatycznej korekty. Skumulowana ekspozycja, reakcja materiału, chropowatość powierzchni, wymiary oraz kolejność nakładania powłoki lub obróbki cieplnej mogą ograniczać możliwość przeprowadzenia kolejnego cyklu. Upoważnienie do ponownej obróbki oraz wymagane ponowne kontrole odbiorowe muszą być jednoznacznie udokumentowane.
Jak inżynierowie i nabywcy powinni określać wymagania dotyczące kulowania przed szlifowaniem lub po nim, aby uniknąć niejednoznaczności?
Najpierw należy opisać część i decyzję, której mają służyć wyniki, a dopiero potem proces. Zapytanie ofertowe powinno określać numer części i jej rewizję, materiał i obróbkę cieplną, stan powierzchni przed obróbką, mapę obróbki i maskowania, przywołane normy, wymaganą intensywność i oznaczenie płytki Almena, definicję pokrycia powierzchni, graniczne wymagania dotyczące powierzchni i wymiarów, wielkość partii oraz wymaganą dokumentację. Dodatkowo należy określić jednoznaczne wymagania dotyczące uszkodzeń po szlifowaniu i początkowych naprężeń szczątkowych, naddatku usuwanego po kulowaniu oraz końcowej chropowatości, geometrii i powierzchni funkcjonalnej.
Nie należy stosować uniwersalnych nastaw skopiowanych z innej części. Zamiast tego należy poprosić dostawcę o wyjaśnienie, w jaki sposób proponowany przebieg procesu zapewnia kontrolę nad wejściową weryfikacją integralności powierzchni, zatwierdzoną kolejnością operacji i limitem naddatku oraz końcową walidacją wymiarów, chropowatości i naprężeń, a także w jaki sposób pozwoli wykryć kulowanie powierzchni z przypaleniami szlifierskimi lub pęknięciami, usunięcie warstwy ściskających naprężeń szczątkowych podczas obróbki wykańczającej oraz założenie identycznych wyników dla różnych kolejności szlifowania dna i boku zęba. Pozwala to uzyskać porównywalną ofertę techniczną bez narzucania niezakwalifikowanego zestawu parametrów.
Wiarygodne kryterium odbioru musi mieć postać warunku: w przypadku kulowania przed szlifowaniem lub po nim dopuszczenie jest możliwe wyłącznie wtedy, gdy zatwierdzona konfiguracja jest aktualna, wymagane wyniki kontroli intensywności i pokrycia powierzchni spełniają kryteria, spełnione są ograniczenia właściwe dla danego elementu, a zapisy można jednoznacznie powiązać z partią poddaną procesowi. Każda deklaracja dotycząca właściwości eksploatacyjnych wykraczająca poza te kontrole wymaga odrębnej podstawy walidacji.
Jak należy kwalifikować kulowanie wykonywane przed szlifowaniem lub po nim, uwzględniając wpływ kolejności na integralność powierzchni, oraz jak określać wymagania dotyczące procesu?
Kwalifikacja musi powiązać konkretny element z nadzorowanym procesem produkcyjnym. Przy ustalaniu kolejności kulowania względem szlifowania i ocenie wpływu tej kolejności na integralność powierzchni przegląd techniczny powinien obejmować uszkodzenia po szlifowaniu i początkowe naprężenia szczątkowe, naddatek usuwany po kulowaniu, końcową chropowatość, geometrię oraz powierzchnię funkcyjną. Pomyślnego wyniku próby nie można uznać za obowiązujący po zmianie wyposażenia, medium do kulowania, oprzyrządowania, geometrii, sposobu ruchu, przygotowania powierzchni lub metody odbioru, jeżeli zmiany nie poddano przeglądowi technicznemu.
Plan dopuszczenia powinien uwzględniać ryzyka właściwe dla danego wyrobu: kulowanie powierzchni z przypaleniami szlifierskimi lub pęknięciami, usunięcie warstwy ściskających naprężeń szczątkowych podczas czyszczenia oraz założenie identycznych wyników dla różnych sekwencji szlifowania dna wrębu i boku zęba. SP Center może zaproponować ocenę wykonalności, przebieg procesu i sposób jego kontroli, jednak nadrzędną podstawą umowną pozostają rysunek, przywołane specyfikacje, zatwierdzone odstępstwa oraz wymagania klienta przekazane w łańcuchu dostaw.
| Dane wejściowe zapytania ofertowego | Dlaczego to ma znaczenie |
|---|---|
| Nadzorowany rysunek i jego wydanie | Określa tożsamość części, strefy obróbki, granice i wyłączenia. |
| Materiał, obróbka cieplna i powierzchnia przed procesem | Wspomaga ocenę medium, uszkodzeń, chropowatości, zanieczyszczeń i kolejności operacji. |
| Obowiązujące specyfikacje i wymagania klienta przekazane w łańcuchu dostaw | Wskazuje obowiązujące źródło wymagań dotyczących intensywności, pokrycia, medium, zapisów i kryteriów odbioru. |
| Geometria, wymiary, masa i cechy reprezentatywne | Potwierdza wykonalność procesu w odniesieniu do uszkodzeń po szlifowaniu i początkowych naprężeń szczątkowych oraz miejsca o najtrudniejszym dostępie. |
| Liczba części, zasady tworzenia partii i plan dostaw | Umożliwia opracowanie procesu produkcyjnego, planu zdolności produkcyjnych, poziomu identyfikowalności i podstawy handlowej. |
| Wymagania dotyczące powierzchni, wymiarów i zapisów | Zapobiega traktowaniu intensywności lub pokrycia powierzchni jako jedynej podstawy dopuszczenia. |
Tabela 3. Dane wejściowe zapytania ofertowego do kontrolowanego przeglądu projektu.
MATERIAŁY POMOCNICZE DO ZAPYTANIA OFERTOWEGO Prześlij nadzorowany rysunek, wymagania i planowaną liczbę części na adres [email protected]. W sprawie wstępnej oceny wykonalności zadzwoń pod numer +48 519 772 773.
Jakie powszechne błędne przekonania na temat kulowania przed szlifowaniem lub po nim — wpływu na integralność powierzchni — wymagają sprostowania?
SPRAWDŹ Prawidłowa intensywność Almena stanowi pełne potwierdzenie efektów kulowania przed szlifowaniem lub po nim. Fałsz. Intensywność, pokrycie powierzchni, stan elementu i potwierdzenie właściwe dla danego zastosowania to odrębne kwestie.
SPRAWDŹ Zakwalifikowane nastawy można automatycznie przenieść na inną maszynę lub część. Fałsz. Ten artykuł koncentruje się na kolejności szlifowania. Strony dotyczące chropowatości powierzchni i nawęglanych kół zębatych omawiają zagadnienia powiązane, lecz węższe.
SPRAWDŹ Większa ekspozycja zawsze poprawia wynik. Fałsz. Główne zagrożenia to kulowanie powierzchni z przypaleniami szlifierskimi lub pęknięciami, usuwanie warstwy ściskającej podczas oczyszczania oraz zakładanie identycznych wyników dla różnych sekwencji szlifowania dna wrębu i boku zęba.
SPRAWDŹ Kontrola wzrokowa powierzchni zastępuje nadzorowane zapisy. Fałsz. Jeżeli takie wyniki są wymagane, dokumentacja dopuszczenia powinna obejmować kontrolę przypaleń szlifierskich lub powierzchni, wyniki dotyczące naprężeń szczątkowych przed obróbką i po niej, gdy ma to znaczenie krytyczne, oraz udokumentowane usunięcie materiału i końcowe pokrycie.
Często zadawane pytania o kulowanie przed szlifowaniem lub po nim — wpływ na integralność powierzchni
Jakie informacje są potrzebne do wyceny kulowania przed szlifowaniem lub po nim?
Przydatne zapytanie ofertowe obejmuje nadzorowany rysunek wraz z numerem rewizji, materiał i stan po obróbce cieplnej, określone strefy obróbki i strefy wyłączone, obowiązujące normy, wymagania dotyczące intensywności i pokrycia powierzchni, ograniczenia dotyczące powierzchni i wymiarów, liczbę części, zasady podziału na partie oraz wymagane zapisy. Pierwszy przegląd techniczny powinien również uwzględniać uszkodzenia po szlifowaniu i początkowy stan naprężeń szczątkowych, naddatek usuwany po kulowaniu, a także końcową chropowatość, geometrię i powierzchnię funkcjonalną.
Jakie zapisy potwierdzają nadzór nad kolejnością kulowania i szlifowania?
Zestaw zapisów powinien powiązać identyfikatory części i partii z zakwalifikowaną maszyną, medium, przyrządem mocującym i programem, a następnie obejmować aktualne dane dotyczące intensywności, pokrycia powierzchni oraz wymaganych kontroli części. W tym przypadku dokumentacja potwierdzająca powinna obejmować badanie przypaleń szlifierskich lub kontrolę powierzchni, wyniki pomiarów naprężeń szczątkowych przed procesem i po nim, gdy mają znaczenie krytyczne, oraz udokumentowaną ilość usuniętego materiału i końcowe pokrycie powierzchni.
Czy skuteczny, zatwierdzony zestaw parametrów można przenieść na inną część lub maszynę?
Same nastawy nie wystarczą. Przy przenoszeniu procesu należy przeanalizować różnice w zakresie wyposażenia, medium, geometrii, kinematyki, oprzyrządowania i kryteriów akceptacji. Główne ryzyka związane z kulowaniem przed szlifowaniem lub po nim obejmują kulowanie powierzchni z przypaleniami szlifierskimi lub pęknięciami, usunięcie warstwy o naprężeniach ściskających podczas obróbki wykańczającej oraz założenie identycznych wyników dla sekwencji szlifowania dna i boku zęba.
Czy prawidłowa intensywność Almena potwierdza wynik uzyskany na elemencie?
Nie. Intensywność Almena charakteryzuje strumień kulujący w zdefiniowanych warunkach badania. Pokrycie części, dostęp, stan powierzchni, wymiary, naprężenia szczątkowe i właściwości zmęczeniowe są odrębnymi zagadnieniami i wymagają dokumentacji potwierdzającej wskazanej na rysunku lub w planie kwalifikacji.
Kiedy należy ponownie kwalifikować kolejność kulowania i szlifowania?
Potrzebę ponownej kwalifikacji należy ocenić po zmianie, która może zmienić zakwalifikowaną zależność między parametrami wejściowymi a wynikami, w tym zmianie maszyny, dyszy lub koła rzutowego, medium, separatora, uchwytu, programu, geometrii części lub metody kontroli. W ramach działań należy utrzymać wejściową weryfikację integralności powierzchni, zatwierdzoną kolejność operacji i naddatek materiału oraz końcową walidację wymiarów, chropowatości i naprężeń.
Czy kulowanie może naprawić istniejące pęknięcie lub wadę będącą podstawą odrzucenia?
Nie. Kulowanie jest kontrolowanym procesem poprawy właściwości powierzchni, a nie metodą naprawy pęknięć. Istniejące uszkodzenia należy wykryć i ocenić, a decyzję dotyczącą dalszego postępowania musi przed kulowaniem podjąć uprawniona jednostka odpowiedzialna za projekt i naprawę.
Czy śrutowanie jest dopuszczalnym zamiennikiem kulowania wykonywanego przed szlifowaniem lub po nim?
Nie — nie automatycznie. Śrutowanie jest zwykle wymagane do czyszczenia, usuwania zgorzeliny lub nadawania tekstury, natomiast kontrolowane kulowanie wymaga określenia medium, intensywności, pokrycia powierzchni, ekspozycji i identyfikowalności. Zastąpienie jednego procesu drugim wymaga zgody jednostek odpowiedzialnych za projekt i wymagania umowne dotyczące elementu.
Jak SP Center może ocenić ten projekt kulowania?
Prześlij nadzorowany rysunek, materiał i stan obróbki cieplnej, wymagane normy, strefy obróbki i maskowania, planowaną liczbę części oraz wymagane zapisy odbiorowe. SP Center może następnie ocenić wykonalność, wskazać brakujące dane wejściowe i zaproponować sposób kwalifikacji. W sprawie wstępnej konsultacji zadzwoń pod numer +48 519 772 773.
Jakie są najważniejsze wnioski?
- Kulowanie po końcowym szlifowaniu często wybiera się po to, aby nie usunąć ściskającej warstwy powierzchniowej, jednak przebieg procesu musi potwierdzać, że kulowanie pozwala zachować wymagane wykończenie i geometrię. Szlifowanie po kulowaniu może usunąć warstwę najbardziej zmienioną przez proces. Niewielkie usunięcie materiału w celu korekty nie jest równoważne procesowi bez takiej operacji i wymaga zatwierdzonej granicy naddatku do usunięcia.
- Łącznym nadzorem obejmij uszkodzenia szlifierskie i początkowe naprężenia szczątkowe, naddatek usuwany po kulowaniu oraz końcową chropowatość, geometrię i powierzchnię funkcjonalną.
- Aby zachować stabilność zatwierdzonego przebiegu procesu, stosuj weryfikację integralności powierzchni wejściowej, zatwierdzoną kolejność operacji i limit naddatku oraz końcową walidację wymiarów, chropowatości i naprężeń.
- Przed dopuszczeniem wyrobu należy wykryć i wyeliminować następujące problemy: kulowanie powierzchni z przypaleniami szlifierskimi lub pęknięciami, usuwanie warstwy ze ściskającymi naprężeniami szczątkowymi podczas czyszczenia oraz zakładanie identycznych wyników dla różnych sekwencji szlifowania dna wrębu i boku zęba.
- Zbuduj pakiet dokumentacji potwierdzającej w oparciu o kontrolę przypaleń szlifierskich lub powierzchni, wyniki pomiarów naprężeń szczątkowych przed obróbką i po niej, jeśli są krytyczne, oraz udokumentowaną ilość usuniętego materiału i końcowe pokrycie powierzchni.
- Za podstawę akceptacji należy uznawać rysunek, umowę, wymagania klienta przekazane w łańcuchu dostaw oraz kompletne, nadzorowane wydania norm.
Które powiązane poradniki SP Center warto przeczytać w następnej kolejności?
- Kulowanie przed obróbką cieplną czy po niej? Wybór właściwej kolejności
- Kulowanie i powłoki: czy kulować przed nałożeniem powłoki, czy po nim?
- Czym jest kulowanie?
- Pokrycie powierzchni w kulowaniu
Które źródła techniczne stanowią podstawę tego poradnika?
2. SAE ARP7488, Wytyczne dotyczące projektowania i kontroli procesu kulowania
3. SAE AS7045, Pomiar i klasyfikacja naprężeń szczątkowych
4. Sakurada i Kobayashi, Wpływ kulowania i szlifowania na wytrzymałość przekładni zębatych, SAE 940729
5. SAE J442_202602, Narzędzia do wyznaczania i weryfikacji intensywności kulowania
6. SAE J443_202512, Procedury wyznaczania i weryfikacji intensywności kulowania
7. SAE J2277_202301, Wyznaczanie pokrycia w kulowaniu
NADZÓR NAD DOKUMENTAMI ODNIESIENIA Stosuj pełne rewizje wskazane w rysunku, umowie i wymaganiach klienta przekazanych w łańcuchu dostaw. Ten artykuł przedstawia kontekst inżynierski i nie zastępuje wymagań objętych nadzorem.
