Die Fertigungsfolge anhand der Endfunktion, Schleifintegrität, zulässigen Bearbeitungszugabe und erforderlichen Freigabenachweise bestimmen
Es gibt keine allgemeingültige Regel, nach der Verfestigungsstrahlen stets vor oder nach dem Schleifen erfolgen muss. Strahlen nach dem Fertigschleifen erhält häufig die behandelte oberflächennahe Zone, kann aber Rauheit und Präzisionsgeometrie verändern. Schleifen nach dem Strahlen kann diese Zone abtragen oder verändern. Belastbar ist deshalb nur eine durch gelenkte Konstruktionsunterlagen freigegebene und am tatsächlichen Werkstoff, an der Geometrie, Bearbeitungsfolge und Abnahme qualifizierte Route.

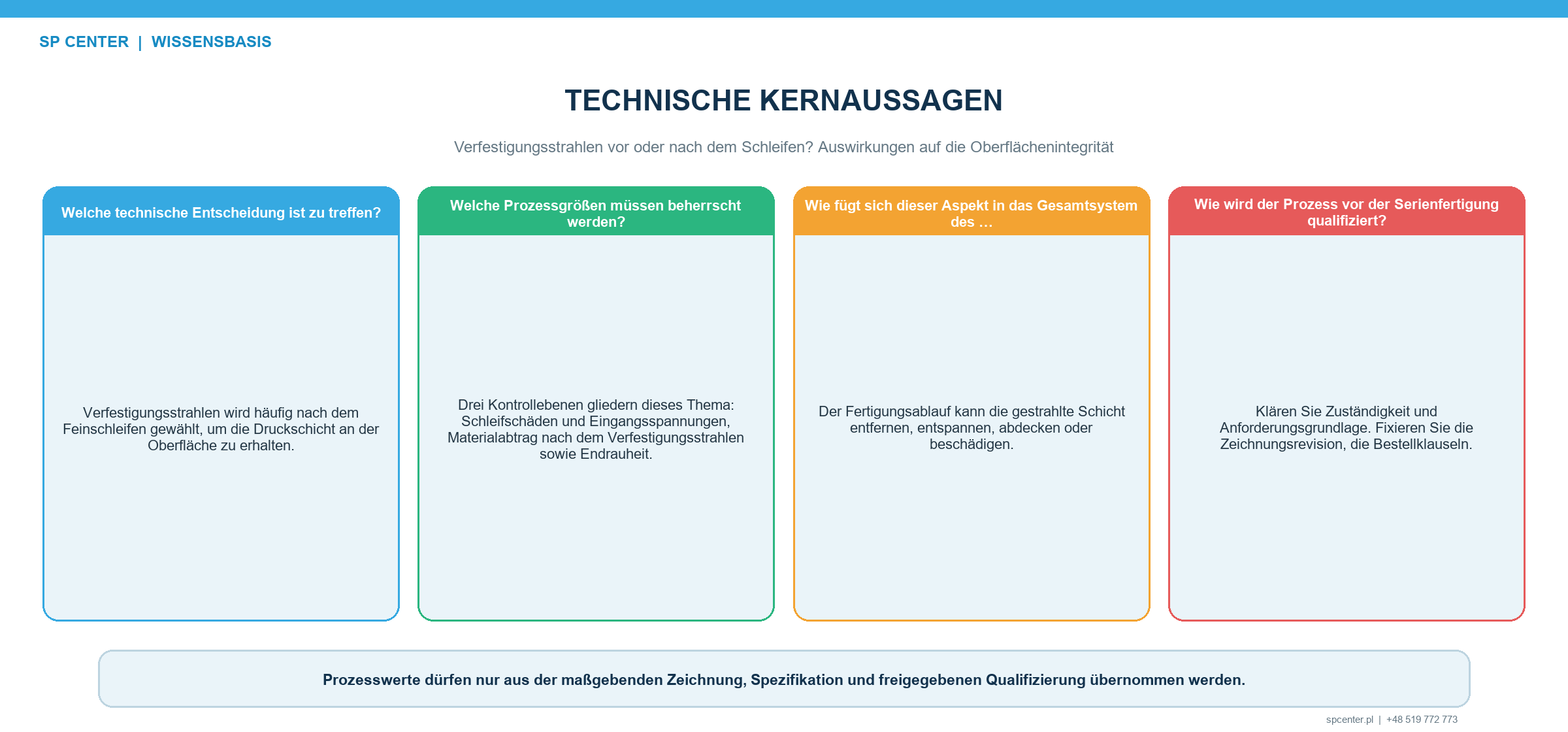

Welche Entscheidung wird durch die Schleif-Strahl-Folge beherrscht?
Schleifen erzeugt Maße, Form und Oberflächentextur. Ein ungeeigneter Prozess kann jedoch auch thermische Schädigung, Risse, verschmiertes Material oder einen ungünstigen Eigenspannungszustand verursachen. Verfestigungsstrahlen verformt die oberflächennahe Zone plastisch und wird üblicherweise zum Einbringen von Druckeigenspannungen festgelegt. Beide Prozesse beeinflussen sich über den Zustand, den der jeweils vorhergehende Schritt hinterlässt.
Die Prüfung der Reihenfolge identifiziert die endgültige ermüdungskritische Fläche, den Materialabtrag jedes nachfolgenden Schritts und den Prüfzustand, für den die jeweilige Forderung gilt. „Nach der Zerspanung strahlen“ bleibt unvollständig, wenn die Route außerdem Honen, Läppen, Polieren, Superfinish oder Nacharbeit durch Verschleifen enthält.
| Mögliche Prozessfolge | Möglicher Zweck | Erforderliche Beherrschung |
|---|---|---|
| Fertigschleifen, prüfen, anschließend verfestigungsstrahlen | Erhält die gestrahlte Oberfläche ohne späteren Materialabtrag | Schleifzustand annehmen; Rauheit, Geometrie, Bedeckungsgrad, Reinigung und gegebenenfalls Beschichtungsfolge qualifizieren |
| Schleifen, strahlen, anschließend qualifizierte Feinbearbeitung | Stellt eine definierte Textur wieder her oder entfernt einzelne Spitzen | Verfahren und maximalen Abtrag festlegen; verbleibende Geometrie, Oberfläche und anwendungsspezifische Wirkung nachweisen |
| Verfestigungsstrahlen vor dem Fertigschleifen | Kann durch eine gelenkte Route gefordert sein oder einem Zwischenzweck dienen | Nachweisen, was nach dem Schleifen verbleibt; Fortbestand der ursprünglichen Strahlwirkung nicht voraussetzen |
| Strahlen zwischen Vor- und Fertigschleifen | Trennt Abtragsstufen oder unterstützt die Verzugsbeherrschung | Zwischenzustand, Endabtrag und den Prozess beherrschen, der die abgenommene Endoberfläche erzeugt |
| Örtliches Strahlen nach dem Schleifen | Behandelt Radius, Zahnfuß oder Übergang und schließt Funktionsflächen aus | Grenzen, Maskierung, Streustrahl, Zugänglichkeit und Endprüfung am Übergang festlegen |
Tabelle 1. Mehrere Prozessfolgen können technisch zulässig sein, benötigen jedoch jeweils einen gelenkten Zweck und eigene Abnahmenachweise.
Warum wird häufig nach dem Fertigschleifen gestrahlt?
Ist kein späterer Materialabtrag zugelassen, verhindert das Strahlen nach dem Fertigschleifen, dass die unmittelbar durch die Auftreffvorgänge beeinflusste Zone wieder zerspant wird. Dieser Vorteil gilt nur unter Bedingungen. Der Schleifzustand muss bereits zulässig sein, und das Strahlen muss geforderte Textur, Form, Maße, Kontaktfunktion und Sauberkeit erhalten.
Präzisionsflanken, Dicht- und Passflächen sowie Wälzkontaktflächen können einen Ausschluss, Schutz oder besonders qualifizierten Prozess benötigen. Ein Ergebnis am Radius autorisiert keine benachbarte Funktionsfläche. Behandlungs- und Maskierungsgrenzen gehören ausdrücklich in Zeichnung oder freigegebenen Prozessplan.
Was ändert sich, wenn Schleifen oder Feinbearbeitung folgt?
Späterer Materialabtrag verändert die Oberfläche gegenüber dem gestrahlten Zustand. Er kann Rauheit reduzieren, zugleich aber einen Teil der Druckeigenspannungszone entfernen, einen anderen Spannungszustand freilegen, die Geometrie ändern oder neue thermische und mechanische Schäden einbringen. Die zulässige Zugabe lässt sich weder aus „leichtem Überschleifen“ noch aus einem Almen-Wert ableiten.
Ein qualifizierter Feinbearbeitungsschritt nach dem Strahlen benötigt ein benanntes Verfahren, festgelegte Anlagen- und Werkzeugbedingungen, gegebenenfalls beherrschte Richtung und Kraft, einen messbaren Abtragsgrenzwert und eine Endabnahme. Hängt eine Aussage von erhaltenen Eigenspannungen oder Ermüdungsverhalten ab, wird sie nach der vollständigen Route und nicht vor dem letzten Abtrag belegt.
Wie wird die Integrität nach dem Schleifen geprüft?
Der Prüfplan behandelt die für Werkstoff und Schleifprozess relevanten Fehlerarten. Dazu können Schleifbrand, Risse, Anlass- oder Neuhärtungszonen, verschmiertes Material, zu hohe Rauheit, Maßfehler und ungünstige Eigenspannungen gehören. Prüfverfahren und Grenzwert stammen aus Zeichnung, Spezifikation, freigegebenem Fertigungsplan oder Kundenentscheidung; keine einzelne Prüfung ist allgemeingültig ausreichend.
Verfestigungsstrahlen ist kein Verfahren zur Rissreparatur und darf keine unzulässige Oberfläche verdecken. Ist der Eingangszustand ungeklärt, wird die Bearbeitung angehalten, die Rückverfolgbarkeit gesichert und vor dem Strahlen eine gelenkte Entscheidung eingeholt.
Welche Größen bleiben während der Qualifizierung festgelegt?
Die Qualifizierung verwendet den tatsächlichen Werkstoff- und Wärmebehandlungszustand, repräsentative Geometrie sowie die spätere Schleif- und Feinbearbeitungsroute. Für das Strahlen gehören Anlage, Strahlmittelart, -größe und -zustand, Intensitäts- und Sättigungsverfahren, Massenstrom, Düsen- oder Schleuderradkonfiguration, Winkel, Abstand, Bewegung, Vorrichtung, Maskierung, Exposition, Bedeckungsgrad und Reinigung dazu.
Der Versuch erfasst das am schwersten zugängliche Merkmal und die schadens- oder maßempfindlichste Fläche. Folgt Materialabtrag, wird er mit einem Verfahren gemessen, das den vorgegebenen Grenzwert auflösen kann; allein die Bearbeitungszeit ist kein ausreichender Abtragsnachweis.

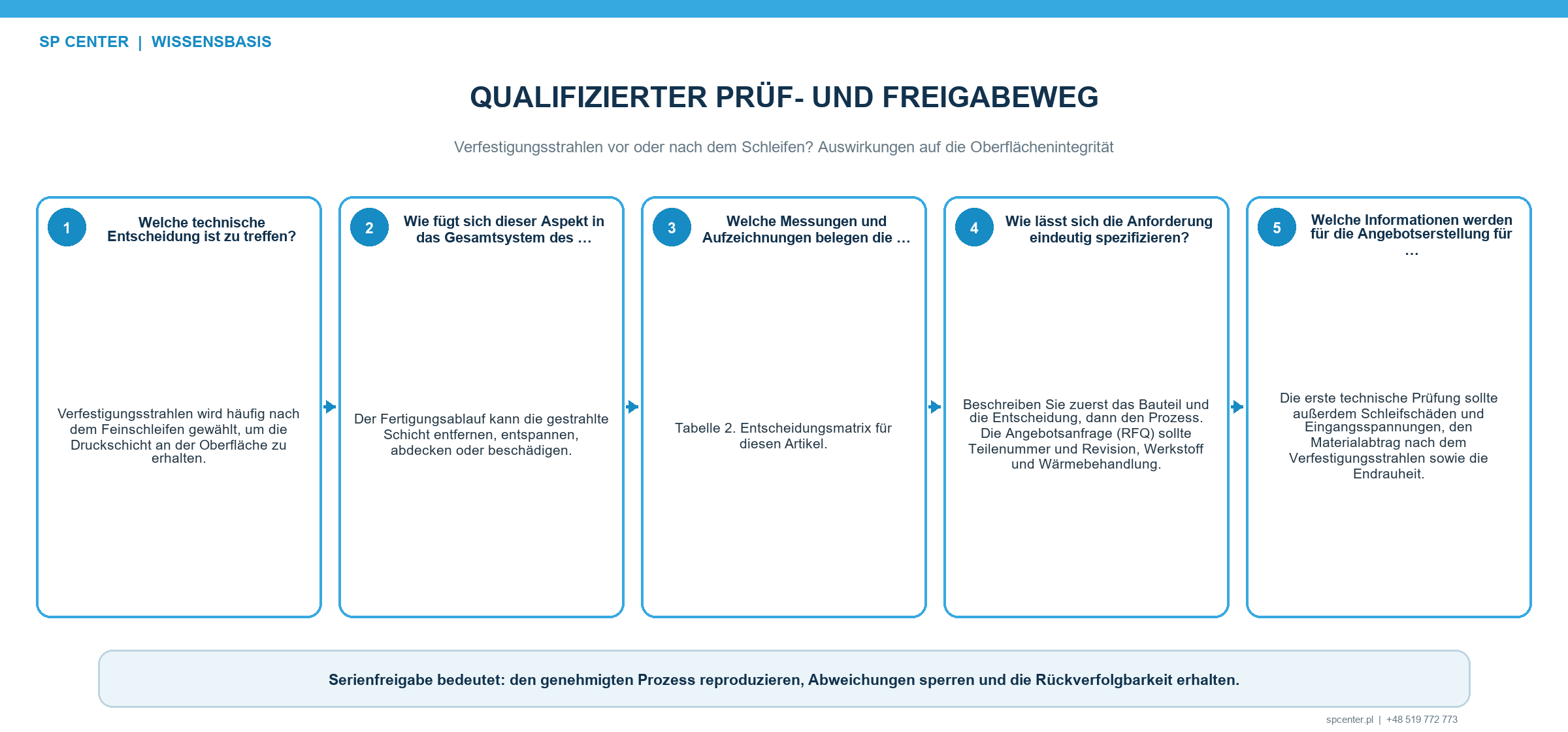

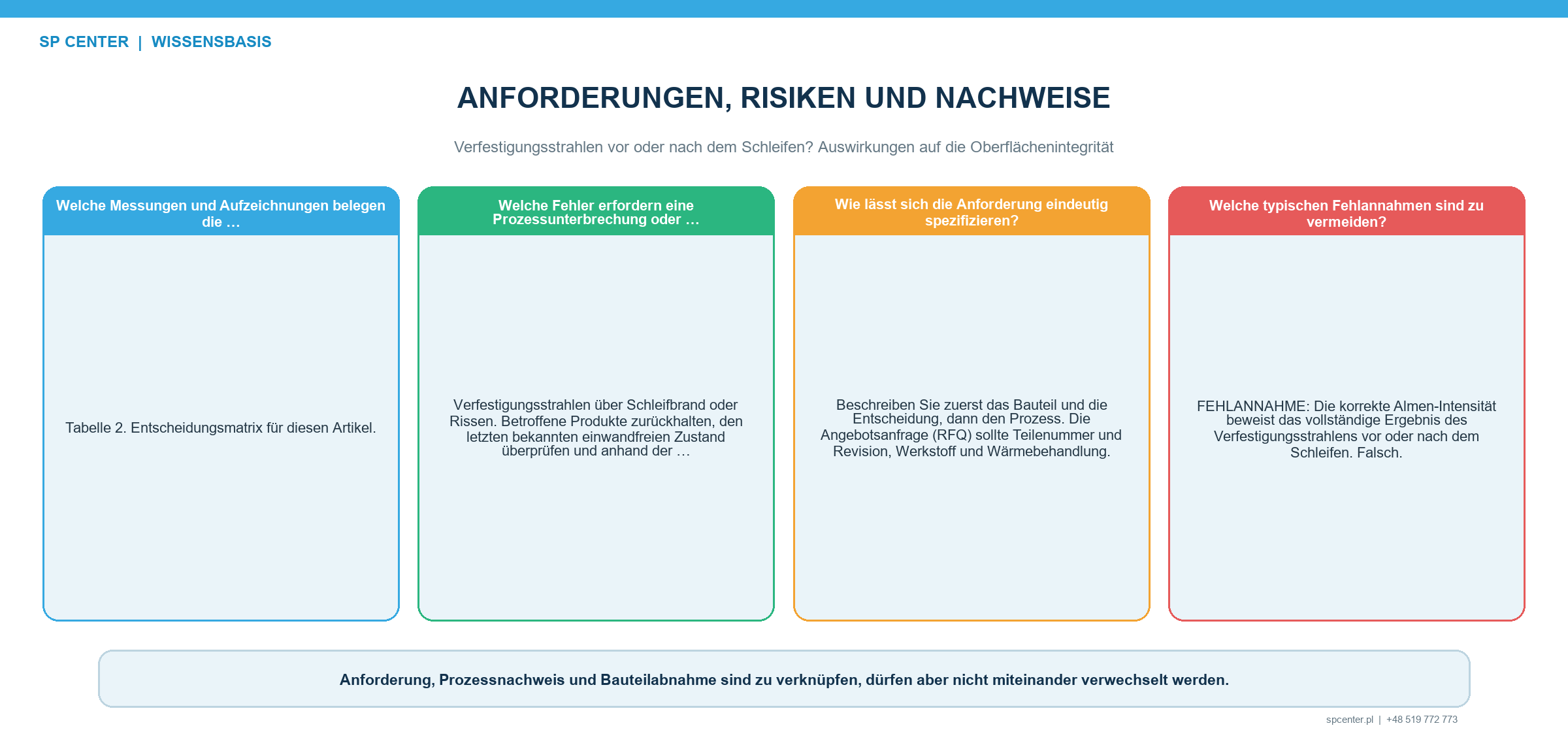

Welche Nachweise werden für die Serienfreigabe benötigt?
| Nachweis | Belegte Aussage | Allein nicht belegte Aussage |
|---|---|---|
| Schleifprozess- und Eingangsprüfaufzeichnungen | Die Oberfläche kam im festgelegten Zustand zum Strahlen | Strahlen erhielt Endrauheit, Maße oder Ermüdungsverhalten |
| Almen-Intensität und Sättigungskurve | Der Strahl wurde unter definierten Prüfbedingungen verifiziert | Späterer Materialabtrag oder endgültiges Eigenspannungsprofil |
| Bedeckungsgrad am Bauteil | Die festgelegte Fläche zeigt vor einem freigegebenen Abtrag die geforderten Auftreffspuren | Freiheit von Schleifbrand, Rissreparatur oder erhaltene Ermüdungswirkung nach der Feinbearbeitung |
| Rauheit und Geometrie | Endprofil, Maße und Form erfüllen die aufgerufenen Grenzen | Höhe und Tiefe der Druckeigenspannungen |
| Eigenspannungsmessung | Definierte Spannungskomponente an angegebener Stelle, Richtung und Tiefe | Übertragbarkeit auf andere Geometrie, Werkstoff oder Betriebsbeanspruchung |
| Repräsentative Ermüdungs- oder Funktionsprüfung | Die qualifizierte Route beantwortet eine definierte Anwendungsfrage | Konformität nach einer ungeprüften Änderung der Folge oder Bearbeitungszugabe |
Tabelle 2. Strahlbeherrschung, Oberflächenabnahme und Anwendungsleistung bleiben getrennte Nachweisebenen.
SAE J442 und J443 behandeln Werkzeuge und Verfahren zur Bestimmung und Verifizierung der Strahlintensität; J2277 behandelt die Bestimmung des Bedeckungsgrads. Daraus ergibt sich allein keine zulässige Schleifzugabe. AS7045 bietet einen Rahmen für Definition, Quantifizierung und Klassifizierung von Eigenspannungen. Ob und wie Eigenspannung ein Abnahmemerkmal ist, bestimmen weiterhin Zeichnung und Qualifizierungsplan.
Welche Änderungen erfordern Prüfung oder Requalifizierung?
- Schleifscheibe, Abrichter, Kühlschmierstoff, Vorschub, Geschwindigkeit, Zustellung oder Schleifrichtung ändern den Eingangszustand möglicherweise.
- Honen, Läppen, Polieren, Superfinish oder Verschleifen wird ergänzt, entfernt oder geändert.
- Zulässige Bearbeitungszugabe oder Messverfahren ändert sich.
- Werkstoff, Wärmebehandlung, Randschichttiefe, Härte, Geometrie oder Behandlungsgrenze ändert sich.
- Strahlanlage, Strahlmittel, Vorrichtung, Programm, Bewegung, Intensitätsbereich oder Bedeckungsgradmethode verlässt den freigegebenen Ausgangszustand.
- Endrauheit, Maße, Eigenspannungs- oder Ermüdungsnachweis entspricht nicht mehr dem qualifizierten Zustand.
Die Reaktion richtet sich nach maßgebender Spezifikation und Kundenanforderung. Vor einer Freigabe betroffener Produkte wird die Änderung mindestens gegen die genehmigte Beziehung zwischen Prozesseingängen, Endoberfläche und Abnahmeergebnissen bewertet.
Was gehört in Anfrage, Zeichnung oder Arbeitsplan?
| Angabe in Anfrage oder Zeichnung | Bedeutung | Verhinderte Unklarheit |
|---|---|---|
| Werkstoff und Wärmebehandlungszustand | Bestimmt Härte, Randschicht und Schadensempfindlichkeit | Eine Route wird zwischen ungleichen metallurgischen Zuständen kopiert |
| Schleifverfahren und Eingangszustand | Definiert die dem Strahlen zugeführte Oberfläche | Strahlen soll Brand, Risse oder unzulässige Zugeigenspannung verdecken |
| Arbeitsfolge und zulässiger Materialabtrag | Bestimmt, ob die behandelte Zone erhalten oder verändert wird | Eine „leichte Politur“ wird zum ungelenkten Fertigungsschritt |
| Behandlungs-, Ausschluss- und Übergangszonen | Schützt Flanken, Passungen, Dichtungen und weitere Funktionsflächen | Streustrahl oder Maskierung verschiebt die freigegebene Grenze |
| Endrauheit, Maße, Form und Prüfung | Erzeugt Bauteilabnahme über Strahlparameter hinaus | Intensität und Bedeckungsgrad gelten als vollständiger Freigabenachweis |
| Eigenspannungs- oder Leistungsforderung | Verknüpft eine konkrete Aussage mit einer qualifizierten Methode | Ein allgemeiner Ermüdungsvorteil wird ohne Validierungsgrundlage versprochen |
Tabelle 3. Die Reihenfolge muss den endgültig abgenommenen Zustand definieren und darf die Bearbeitungszugabe nicht der Auslegung überlassen.
Zusätzlich sind Bauteilrevision, Bezüge, Loslogik, Reinigung und Verpackung, geforderte Aufzeichnungen sowie die Abweichungsbefugnis festzulegen. Widersprechen sich Forderungen oder fehlt eine zulässige Reihenfolge, wird die Bearbeitung bis zur gelenkten Klärung angehalten; eine interne Ersatzforderung wird nicht erfunden.
Häufig gestellte Fragen
Muss Verfestigungsstrahlen immer nach dem Schleifen erfolgen?
Nein. Strahlen nach dem Fertigschleifen ist üblich, wenn späterer Materialabtrag vermieden werden soll. Die richtige Folge ergibt sich jedoch aus Zeichnung, Flächenfunktion, Werkstoffzustand und qualifizierter Route.
Darf nach dem Verfestigungsstrahlen geschliffen werden?
Nur wenn die freigegebene Route das Feinbearbeitungsverfahren und den zulässigen Abtrag festlegt und Endoberfläche, Geometrie sowie jede verbleibende anwendungsspezifische Wirkung nachweist.
Repariert Verfestigungsstrahlen Schleifbrand?
Nein. Schleifbrand, Risse und andere unzulässige Zustände müssen vor dem Strahlen erkannt und entschieden werden. Sie dürfen nicht durch Strahlen verdeckt werden.
Ist eine leichte Politur nach dem Strahlen unkritisch?
Nicht automatisch. Auch kleiner Abtrag kann die Textur und die am stärksten beeinflusste oberflächennahe Zone verändern. Verfahren, Richtung, Zugabe und Abnahme müssen beherrscht sein.
Belegt eine korrekte Almen-Intensität das endgültige Eigenspannungsprofil?
Nein. Die Almen-Intensität verifiziert den Strahl unter standardisierten Bedingungen. Das Bauteilergebnis hängt zusätzlich von Werkstoff, Geometrie, Bedeckungsgrad, Folge und späterem Abtrag ab.
Wird der Bedeckungsgrad vor oder nach der Feinbearbeitung bewertet?
Es gelten die maßgebende Forderung und die qualifizierte Route. Der Bedeckungsgrad betrifft üblicherweise Auftreffspuren; eine spätere Feinbearbeitung kann sie verdecken und benötigt eine eigene gelenkte Abnahme.
Können Eigenspannungsmessungen die zulässige Schleifzugabe bestimmen?
Sie können die Qualifizierung unterstützen, wenn Verfahren, Richtung, Tiefe und Unsicherheit geeignet sind. Die Zugabe muss zusätzlich Maße, Textur und geforderte Bauteilleistung schützen.
Welche Angaben benötigt SP Center für die Prüfung der Prozessfolge?
Erforderlich sind gelenkte Zeichnung, Werkstoff und Wärmebehandlung, Schleif- und Feinbearbeitungsroute, Behandlungsplan, Spezifikationen, Oberflächen- und Maßgrenzen, Mengen und geforderte Aufzeichnungen.
Die wichtigsten Punkte
- Eine allgemeingültige Vorher-nachher-Regel existiert nicht; Endfunktion und freigegebene Route entscheiden.
- Schleifintegrität vor dem Strahlen annehmen und Strahlen nicht als Fehlerreparatur einsetzen.
- Jeden Abtrag nach dem Strahlen durch Verfahren, Grenzwert und Endnachweis beherrschen.
- Präzisions- und Funktionsflächen mit ausdrücklichen Behandlungs- und Ausschlusszonen schützen.
- Almen-Intensität, Bedeckungsgrad, Endgeometrie, Eigenspannung und Ermüdungsnachweis trennen.
- Die vollständige Serienroute an repräsentativem Werkstoff und repräsentativer Geometrie qualifizieren.
Weiterführende Leitfäden von SP Center
- Verfestigungsstrahlen vor oder nach der Wärmebehandlung
- Verfestigungsstrahlen und Beschichtungen: Prozessfolge
- Oberflächenrauheit nach dem Verfestigungsstrahlen
- XRD-Eigenspannungsmessung
Technische Quellen
1. SAE J2441_202511: Shot Peening, stabilized November 2025
2. SAE AMS2430U: Shot Peening, revised April 2018
3. SAE ARP7488: Peening Design and Process Control Guidelines, issued January 2018
4. SAE J442_202602: Tools for Peening Intensity Determination and Verification, revised February 2026
5. SAE J443_202512: Procedures for Determining and Verifying Peening Intensity, revised December 2025
7. Sakurada und Kobayashi, Effects of Shot Peening and Grinding on Gear Strength, SAE 940729
Hinweis zu Normen: Es gelten die vollständigen Revisionen aus Zeichnung, Vertrag und Kundenanforderung. Die zitierte Zahnradstudie ist anwendungsspezifisch und liefert keinen allgemeingültigen Abtrags- oder Ermüdungswert.
