Vyberte si výrobné poradie na základe funkcie konečného povrchu, integrity brúsenia, povoleného úberu materiálu a dokladov požadovaných pri uvoľnení.
Neexistuje univerzálne pravidlo, že guľôčkovanie musí vždy prebehnúť pred brúsením alebo po ňom. Guľôčkovanie po konečnom brúsení často zachová ošetrenú podpovrchovú vrstvu, môže však zmeniť drsnosť a presnú geometriu. Brúsenie po guľôčkovaní môže túto vrstvu odstrániť alebo zmeniť. Obhájiteľná je preto postupnosť schválená riadenými konštrukčnými údajmi a kvalifikovaná na skutočnom materiáli, geometrii, dokončovacom postupe a metódach akceptácie.
Aké rozhodnutie riadi postupnosť brúsenia a guľôčkovania?

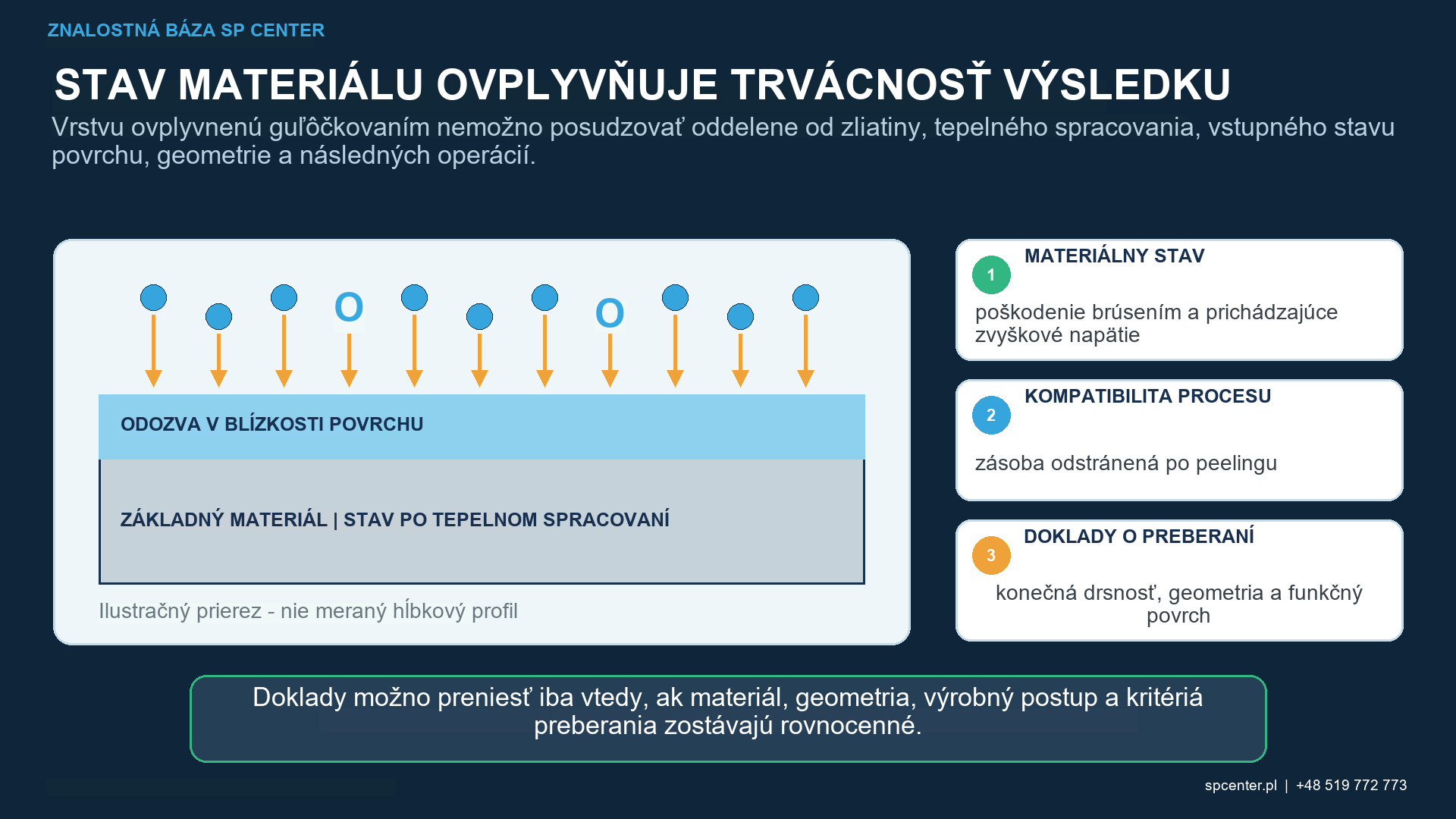

Brúsenie určuje rozmery, tvar a textúru povrchu, ale nevhodná operácia môže tiež spôsobiť tepelné poškodenie, trhliny, rozmazaný materiál alebo nepriaznivý stav zvyškového napätia. Guľôčkovanie plasticky ovplyvňuje oblasť blízko povrchu a zvyčajne sa špecifikuje na zavedenie tlakového zvyškového napätia. Tieto dva procesy interagujú prostredníctvom stavu, ktorý každý získa z predchádzajúceho kroku.
Preskúmanie postupnosti musí určiť konečný únavovo kritický povrch, množstvo materiálu odobraté pri každej nasledujúcej operácii a stav kontroly, v ktorom platia jednotlivé požiadavky. Pokyn „guľôčkovať po obrábaní“ je neúplný, ak postup zahŕňa aj honovanie, lapovanie, leštenie, superfinišovanie alebo lokálne zabrúsenie pri oprave.
| Kandidátsky postup | Možný dôvod | Požadované kontroly a limity |
|---|---|---|
| Konečné brúsenie, kontrola a potom guľôčkovanie | Zachováva guľôčkovaný povrch bez neskoršieho odstránenia materiálu | Akceptuje integritu vstupného brúsenia; kvalifikuje drsnosť, geometriu, pokrytie, čistenie a akúkoľvek postupnosť povlakovania |
| Brúsenie, guľôčkovanie a následné kvalifikované ľahké dokončenie | Obnovuje špecifikovanú textúru alebo odstraňuje izolované vrcholy | Definuje metódu a maximálne odstránenie; Overte zachovanú geometriu, stav povrchu a efekt špecifický pre danú aplikáciu |
| Guľôčkovať pred konečným brúsením | Môže byť vyžadované riadeným procesným postupom alebo použité na medzivýrobný účel | Preukážte, čo po brúsení zostáva; bez dokladov netvrďte, že pôvodná vrstva ovplyvnená guľôčkovaním zostane zachovaná |
| Guľôčkovať medzi hrubým a konečným brúsením | Oddeľuje fázy odoberania materiálu alebo podporuje riadenie deformácií | Riadi medzistav, konečné odstránenie a konečný proces, ktorý vytvára akceptovaný povrch |
| Lokálne guľôčkovanie po brúsení | Zameriava sa na zaoblenie, koreň alebo prechod, pričom vylučuje funkčný bok alebo lôžko | Definujte hranice, maskovanie, prestriekanie, prístup a konečnú kontrolu na prechode |
Tabuľka 1. Niekoľko postupov môže byť technicky platných, ale každý vyžaduje svoj vlastný kontrolovaný účel a doklad o prijatí.
Prečo sa často volí guľôčkovanie po konečnom brúsení?
Ak nie je povolený následný úber materiálu, guľôčkovanie po konečnom brúsení zabráni odrezaniu povrchovej oblasti najviac ovplyvnenej nárazmi. Táto výhoda je podmienená: vstupný stav po brúsení musí byť prijateľný a guľôčkovanie musí zachovať predpísanú textúru, tvar, rozmery, kontaktnú funkciu a čistotu.
Presné boky, tesniace dráhy, uloženie a valivé kontaktné plochy môžu vyžadovať vylúčenie, ochranu alebo špeciálne kvalifikovaný proces. Úspešný výsledok na zaoblení neoprávňuje susednú funkčnú plochu. Hranice úpravy a maskovania by mali byť explicitne uvedené na výkrese alebo schválenej procesnej mape.
Čo sa zmení, keď po guľôčkovaní nasleduje brúsenie alebo konečná úprava?
Následný úber materiálu zmení povrch oproti stavu, v ktorom bol guľôčkovaný. Môže znížiť drsnosť, ale môže tiež odstrániť časť tlakovej zóny, odkryť iný stav napätosti, zmeniť geometriu alebo zaviesť nové tepelné a mechanické poškodenie. Prípustný úber nemožno odvodiť z označenia „ľahké brúsenie“ ani z Almenovej hodnoty.
Kvalifikovaná dokončovacia operácia po guľôčkovaní vyžaduje pomenovanú metódu, zariadenie a stav abrazíva, prípadne riadený smer a silu, merateľnú medzu úberu a konečnú akceptáciu. Ak tvrdenie o použití závisí od zachovaných zvyškových napätí alebo únavového správania, vyžaduje reprezentatívne doklady po celom postupe, nie pred posledným úberom materiálu.
Ako by sa mala overiť integrita vstupného brúsenia?

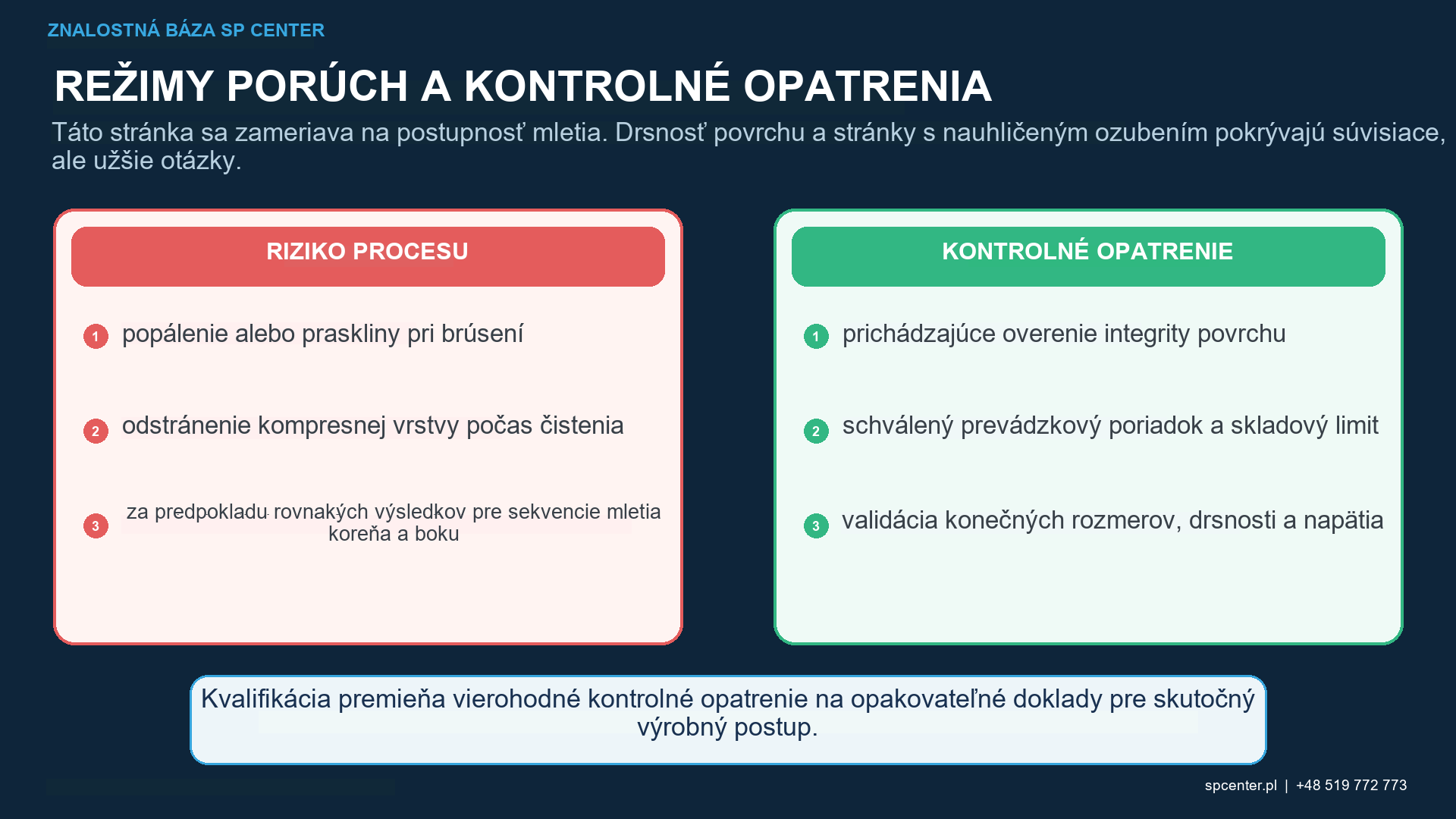

Plán kontroly by mal riešiť poruchové režimy relevantné pre materiál a brúsnu operáciu. Medzi ne môže patriť spálenie, praskanie, popúšťanie alebo opätovné kalenie vrstiev, rozmazaný materiál, nadmerná drsnosť, rozmerová chyba a nepriaznivé zvyškové napätie. Metóda kontroly a limit akceptácie vychádzajú z výkresu, špecifikácie, schváleného výrobného plánu alebo rozhodnutia zákazníka; žiadna jednotlivá kontrola nie je univerzálne postačujúca.
Guľôčkovanie nie je metódou opravy trhlín a nesmie sa používať na zakrytie odmietnuteľného povrchu. Ak je vstupný stav neistý, zastavte spracovanie, zachovajte sledovateľnosť a pred guľôčkovaním zabezpečte kontrolované usporiadanie.

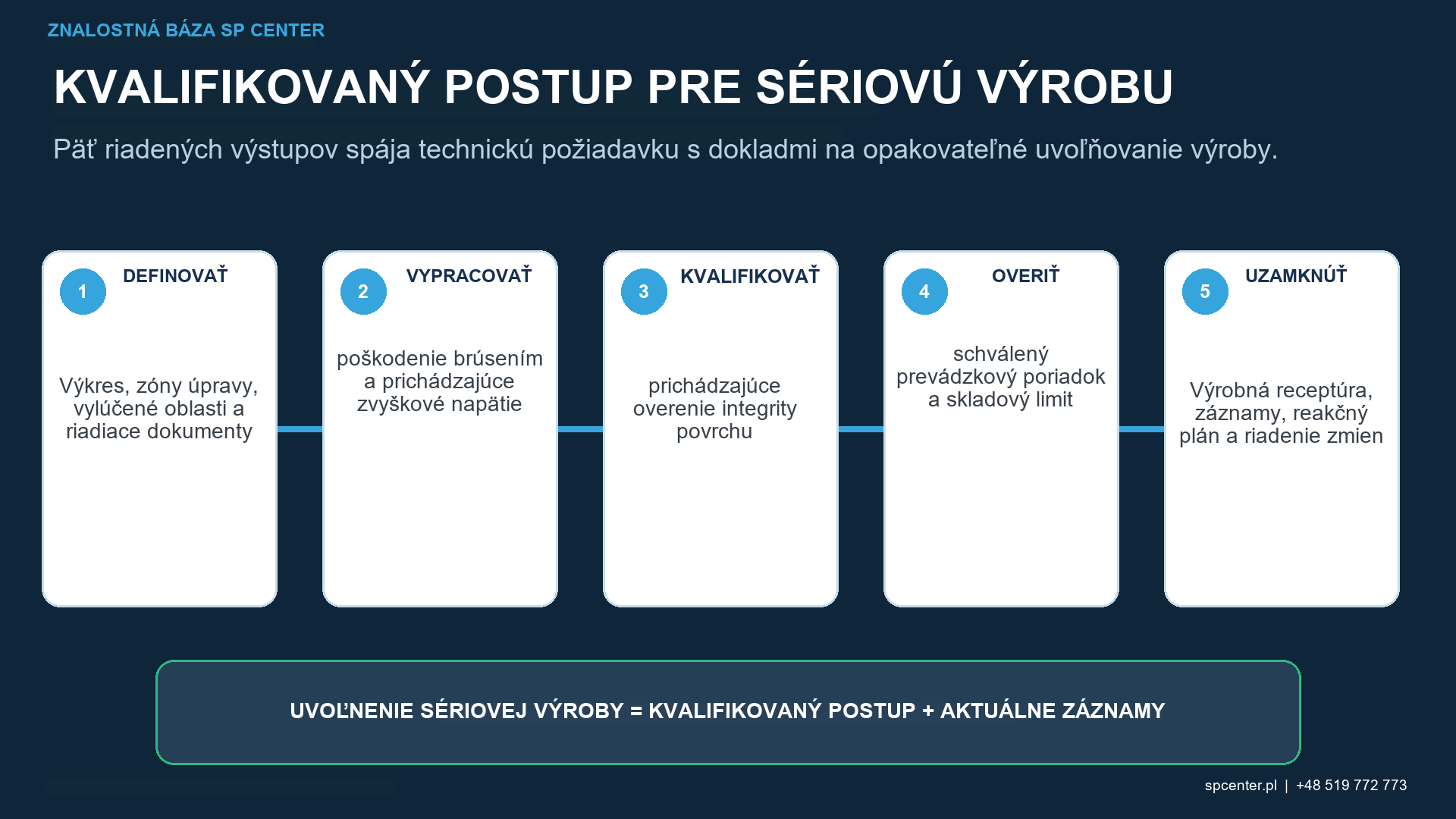

Ktoré premenné musia zostať počas kvalifikácie nemenné?
Kvalifikácia by mala použiť skutočný materiál a stav tepelného spracovania, reprezentatívnu geometriu a postup brúsenia a konečnej úpravy výroby. V prípade guľôčkovania by mala zahŕňať zariadenie, typ média, veľkosť a stav, metódu intenzity a saturácie, prietok, konfiguráciu trysky alebo kotúča, uhol, odstup, pohyb, upínanie, maskovanie, expozíciu, metódu pokrytia a čistenie.
Skúška by mala overiť najťažšie dostupný prvok a povrch najcitlivejší na poškodenie alebo rozmerovo najkritickejší. Ak po guľôčkovaní nasleduje odstránenie materiálu, zmerajte ho metódou schopnou rozlíšiť stanovený limit, a nie sa spoliehať len na uplynutý čas konečnej úpravy.
Aké doklady sú potrebné na uvoľnenie do výroby?
| Doklad | Čo sa stanovuje | Čo nedokáže sám preukázať |
|---|---|---|
| Záznamy o procese brúsenia a vstupnej kontrole | Povrch vstupoval do guľôčkovania v predpísanom stave | Že guľôčkovanie zachovalo konečnú drsnosť, rozmery alebo únavové vlastnosti |
| Almenova intenzita a saturačná krivka | Prúd média na guľôčkovanie bol overený za definovaných testovacích podmienok | Množstvo neskôr odstráneného materiálu alebo konečný profil zvyškového napätia |
| Pokrytie komponentu | Špecifikovaný povrch vykazuje požadované doklady o náraze pred akýmkoľvek autorizovaným odstránením | Absencia spálenia po brúsení, opravy trhlín alebo zachovaného zlepšenia únavy po dokončení |
| Drsnosť a geometria | Konečný profil, rozmery a tvar spĺňajú stanovené limity | Veľkosť a hĺbka tlakového zvyškového napätia |
| Meranie zvyškového napätia | Definovaná zložka napätia v uvedenom mieste, smere a hĺbka | Univerzálny prenos na inú geometriu, materiál alebo prevádzkové zaťaženie |
| Reprezentatívny test únavy alebo funkčnosti | Kvalifikovaný procesný postup rieši definovaný nárok aplikácie | Súlad po nepreskúmanej sekvencii alebo zmene odberu materiálu |
Tabuľka 2. Riadenie prúdenia, akceptácia povrchu a výkon aplikácie zostávajú samostatnými úrovňami dokladov.
SAE J442 a J443 sa zaoberajú nástrojmi a postupmi na určovanie a overovanie intenzity guľôčkovania, zatiaľ čo J2277 sa zaoberá určením pokrytia. Tieto kontroly samy osebe nedefinujú povolené množstvo brúsenia. AS7045 poskytuje rámec pre definíciu, kvantifikáciu a klasifikáciu zvyškového napätia, ale riadiaci výkres a kvalifikačný plán stále určujú, či a ako je zvyškové napätie akceptačnou charakteristikou.
Ktoré zmeny vyžadujú kontrolu alebo rekvalifikáciu?
- Brúsny kotúč, orovnávač, chladiaca kvapalina, posuv, rýchlosť, hĺbka alebo smer brúsenia sa menia spôsobom, ktorý môže zmeniť vstupný povrch.
- Pridáva sa, odstraňuje alebo mení krok honovania, lapovania, leštenia, superfinišovania alebo zmiešavania.
- Zmení sa povolený limit úberu materiálu alebo metóda merania.
- Zmení sa materiál, tepelné spracovanie, hĺbka povrchovo spevnenej vrstvy, tvrdosť, geometria alebo hranice spracovania.
- Zmeny zariadenia na guľôčkovanie, média, upínacieho prípravku, programu, pohybu, rozsahu intenzity alebo metódy pokrytia mimo schválenej základnej línie.
- Konečná drsnosť, rozmer, zvyškové napätie alebo doklady o únave už nezodpovedajú kvalifikovanému stavu.
Reakcia závisí od riadiacej špecifikácie a prenesených požiadaviek zákazníka. Minimálne by sa zmena mala posúdiť na základe schváleného vzťahu medzi vstupmi procesu, konečným povrchom a výstupmi z akceptácie pred uvoľnením dotknutého produktu.
Čo by mala špecifikovať požiadavka na cenovú ponuku, výkres alebo procesný plán?
| Vstup požiadavky na cenovú ponuku alebo výkresu | Prečo je to dôležité | Zabránenie nejednoznačnosti |
|---|---|---|
| Materiál a podmienky tepelného spracovania | Riadi tvrdosť, stav povrchu a citlivosť na poškodenie | Postup sa kopíruje medzi rozdielnymi metalurgickými stavmi. |
| Metóda brúsenia a vstupný stav | Definuje stav povrchu predkladaného na guľôčkovanie | Očakáva sa, že guľôčkovanie skryje spáleniny, praskliny alebo neprijateľné ťahové napätie |
| Poradie operácie a povolený úber materiálu | Určuje, či sa vrstva ovplyvnená guľôčkovaním zachová alebo upraví | „Ľahké leštenie“ sa stáva nekontrolovaným výrobným krokom |
| Zóny úpravy, vylúčenia a prechodu | Chráni boky, lícovanie, tesnenia a iné funkčné povrchy | Prestriekanie alebo maskovanie posúva schválenú hranicu |
| Konečná drsnosť, rozmery, tvar a kontrola | Vytvára akceptáciu komponentu nad rámec nastavení prúdu | Intenzita a pokrytie sa považujú za úplné uvoľnenie doklad |
| Požiadavka na zvyškové napätie alebo výkon | Prepája špecifické tvrdenie s kvalifikovanou metódou | Sľubuje sa všeobecná výhoda únavy bez validačného základu |
Tabuľka 3. Jazyk sekvencií musí definovať konečný akceptovaný stav a nesmie ponechať odstránenie materiálu na interpretáciu.
Identifikujte tiež revíziu dielu, vzťažné body, logiku dávky, čistenie a balenie, požadované záznamy a oprávnenie na odchýlky. V prípade konfliktu požiadaviek alebo absencie povolenej postupnosti pozastavte spracovanie a získajte riadené objasnenie, namiesto vymýšľania internej náhrady.
Často kladené otázky
Malo by sa guľôčkovanie vždy vykonávať po brúsení?
Nie. Guľôčkovanie po konečnom brúsení je bežné, ak sa treba vyhnúť následnému úberu materiálu, správne poradie však vyplýva z výkresu, funkcie povrchu, stavu materiálu a kvalifikovaného postupu.
Môže sa brúsenie vykonať po guľôčkovaní?
Iba vtedy, keď schválená postupová metóda definuje metódu konečnej úpravy a povolené odstránenie a overuje konečný povrch, geometriu a akýkoľvek zachovaný efekt špecifický pre danú aplikáciu.
Opravuje guľôčkovanie popáleniny z brúsenia?
Nie. Spáleniny po brúsení, trhliny a iné neprípustné stavy integrity povrchu sa musia zistiť a musí sa o nich rozhodnúť pred guľôčkovaním. Guľôčkovanie sa nesmie použiť na ich zakrytie.
Je ľahké leštenie po guľôčkovaní neškodné?
Nie automaticky. Aj malé odstránenie môže zmeniť textúru a najviac postihnutú oblasť blízko povrchu. Metóda, smer, tolerancia a doklad o prijatí vyžadujú kontrolu.
Preukazuje správna Almenova intenzita konečný profil zvyškového napätia?
Nie. Almenova intenzita overuje prúd guľôčkovania za štandardizovaných podmienok. Zvyškové napätie komponentu závisí od materiálu, geometrie, pokrytia, postupu a akéhokoľvek neskoršieho odstránenia.
Malo by sa pokrytie kontrolovať pred alebo po konečnej úprave?
Postupujte podľa riadiacej požiadavky a kvalifikovaného postupu. Pokrytie sa zvyčajne týka stôp po nárazoch pri guľôčkovaní; následná dokončovacia operácia môže tieto stopy zakryť a vyžaduje vlastnú riadenú akceptáciu.
Môžu merania zvyškového napätia definovať povolený prídavok na brúsenie?
Môžu podporiť kvalifikáciu, ak sú metóda, smer, hĺbka a neistota vhodné; prídavok na opracovanie však musí zároveň chrániť rozmery, textúru a požadované vlastnosti súčiastky.
Aké informácie potrebuje SP Center na kontrolu postupnosti?
Poskytnite kontrolovaný výkres, materiál a tepelné spracovanie, postup brúsenia a konečnej úpravy, mapu spracovania, špecifikácie, povrchové a rozmerové limity, množstvá a požadované záznamy.
Kľúčové poznatky
- Neexistuje univerzálne pravidlo pred alebo po; rozhoduje konečná funkcia povrchu a schválený postup.
- Pred guľôčkovaním akceptujte integritu brúsenia a nepovažujte guľôčkovanie za opravu defektu.
- Každý úber materiálu po guľôčkovaní riaďte stanovenou metódou, medzou a konečnými dokladmi.
- Chráňte presné a funkčné povrchy pomocou explicitných zón ošetrenia a vylúčenia.
- Udržujte oddelené doklady o Almenovej intenzite, pokrytí, konečnej geometrii, zvyškových napätiach a únavových vlastnostiach.
- Kvalifikujte kompletný výrobný postup na reprezentatívnom materiáli a geometrii.
Súvisiace príručky SP Center
- Guľôčkovanie pred tepelným spracovaním alebo po ňom
- Guľôčkovanie a povlaky: poradie procesov
- Drsnosť povrchu po guľôčkovaní
- Meranie zvyškového napätia XRD
Technické referencie
1. SAE J2441_202511: Guľôčkovanie, stabilizované november 2025
2. SAE AMS2430U: Guľôčkovanie, revidované apríl 2018
3. SAE ARP7488: Pokyny na návrh a riadenie procesu guľôčkovania, vydané január 2018
4. SAE J442_202602: Nástroje na stanovenie a overenie intenzity guľôčkovania, revidované február 2026
7. Sakurada a Kobayashi, Vplyv brúsenia a guľôčkovania na pevnosť ozubeného kolesa, SAE 940729
Poznámka k norme: Použite kompletné revízie uvedené vo výkrese, zmluve a prenesených požiadavkách zákazníka. Uvedená štúdia ozubeného kolesa je špecifická pre danú aplikáciu a nie je univerzálnou hodnotou odoberania materiálu alebo únavy.
