Stanovte špecifikovaný stav materiálu, identifikujte každú neskoršiu tepelnú expozíciu a kvalifikujte celú postupnosť namiesto spoliehania sa na univerzálne teplotné pravidlo.
Guľôčkovanie sa často vykonáva po tepelnom spracovaní, ktoré stanovuje konečnú pevnosť, tvrdosť a mikroštruktúru. To je dobrý východiskový bod, nie absolútne pravidlo. Neskorší tepelný cyklus môže uvoľniť alebo prerozdeliť zvyškové napätie, zmeniť tvrdosť alebo mikroštruktúru, zmeniť rozmery alebo interagovať s povlakom a postupom kontroly vodíka. Správne poradie preto pochádza z riadeného výkresu, špecifikácie materiálu, kompletného výrobného postupu a kvalifikácie špecifickej pre aplikáciu.

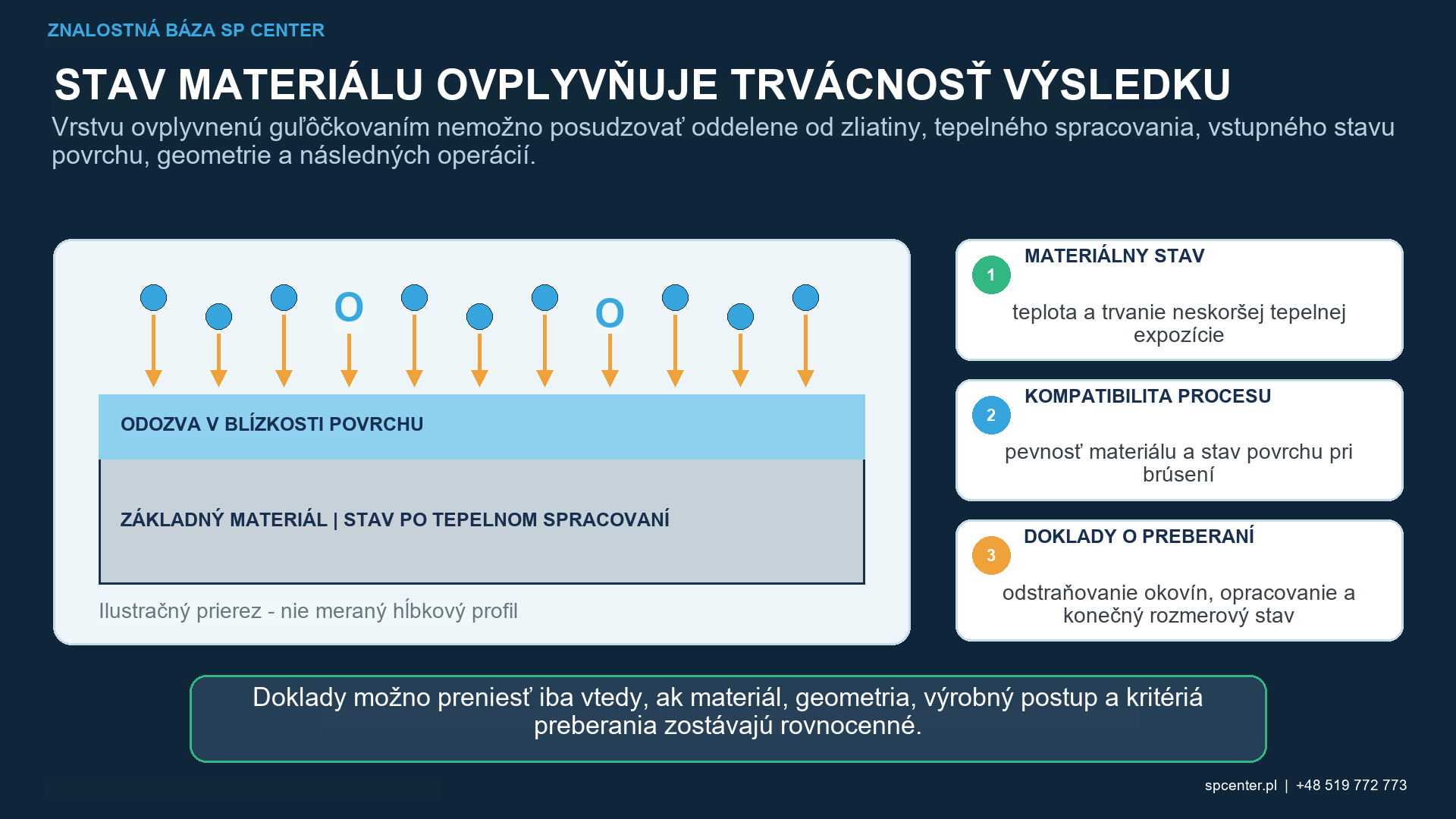

Prečo sa konečný stav materiálu zvyčajne stanovuje pred guľôčkovaním?
Odozva na nárazy závisí od medze klzu, tvrdosti, mikroštruktúry, stavu povrchovej vrstvy a východiskových zvyškových napätí. Guľôčkovanie žíhaného alebo medzistavu a jeho následné kalenie automaticky neposkytne rovnaký výsledok ako guľôčkovanie v konečnom stave materiálu. Ohrev a fázová premena môžu nahradiť skoršie napäťové pole a zmeniť kvalifikovaný povrch.
Technické preskúmanie by malo uvádzať presný stav, a nie len „tepelne spracované“. Kalená a popúšťaná oceľ, precipitačne kalená nehrdzavejúca oceľ, cementovaná povrchová úprava, nitridovaná vrstva, indukčne kalená zóna, titánová zliatina a niklová superzliatina nezdieľajú jednu tepelnú reakciu.
| Tepelný alebo výrobný krok | Problém postupnosti | Kontrolované rozhodnutie |
|---|---|---|
| Kalenie a popúšťanie alebo starnutie | Stanovuje pevnosť, tvrdosť, mikroštruktúru a rozmerový stav | Pred kvalifikáciou guľôčkovania zvyčajne dokončite špecifikované konečné tepelné spracovanie. |
| Cementácia, nitridácia alebo indukčné kalenie | Vytvára alebo transformuje funkčný kryt a môže zahŕňať následnú úpravu | Definujte stav povrchovo spevnenej vrstvy, prídavok na brúsenie a bod, v ktorom sa vykoná guľôčkovanie. |
| Odbúranie napätia po guľôčkovaní. | Môže uvoľniť alebo prerozdeliť zavedené zvyškové napätie | Povoliť len v rámci schváleného postupu špecifického pre materiál, teplotu a čas |
| Vytvrdzovanie alebo pokovovanie povlakom pečenie | Neskorší tepelný cyklus môže ovplyvniť napätie, tvrdosť, povlak alebo postupnosť regulácie vodíka | Použite uvedený povlak, pečenie a požiadavky zákazníka; nenahrádzajte univerzálny limit |
| Zváranie, spájkovanie alebo tvárnenie za tepla | Môže transformovať materiál a preťažiť skorší stav povrchu | Považujte to za rozhodnutie o hlavnom postupe vyžadujúce inžinierske preskúmanie |
| Guľôčkovanie za zvýšenej teploty alebo guľôčkovanie s následným riadeným žíhaním | Zámerne spája deformáciu a teplotu | Používajte iba ako samostatne kvalifikovaný osobitný proces, nie ako výnimku odvodenú z konvenčného guľôčkovania. |
Tabuľka 1. Každý neskorší tepelný krok vyžaduje explicitné preskúmanie účelu, autority a účinku.

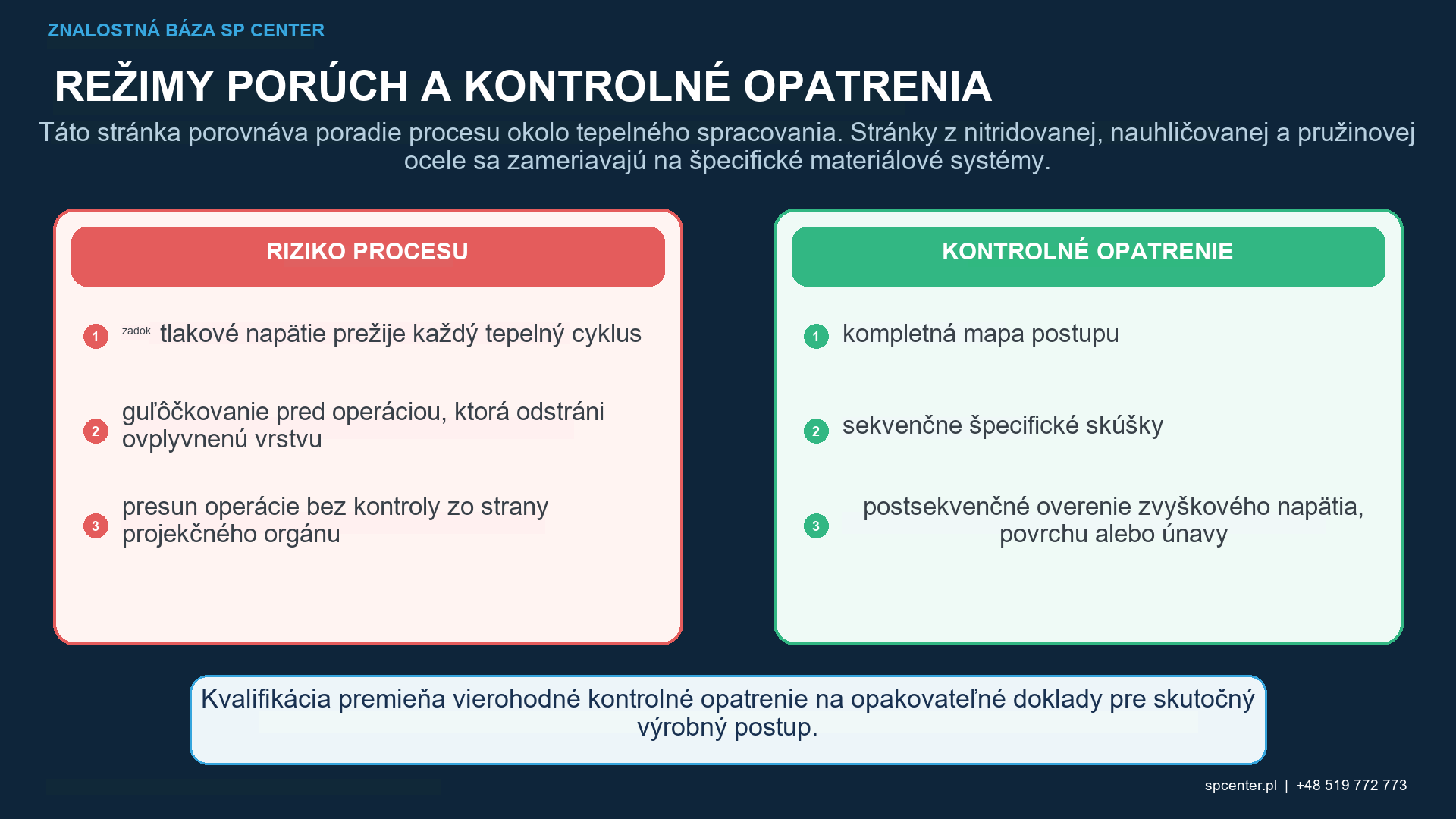

Ako môže teplo po guľôčkovaní zmeniť výsledok?
Relaxáciu zvyškových napätí neurčuje iba najvyššia teplota. Význam majú aj čas, zliatina, mikroštruktúra, počiatočná veľkosť a profil napätia, predchádzajúce tvárnenie za studena a zaťaženie zodpovedajúce prevádzke. Krátke tepelné pôsobenie a dlhá výdrž pri rovnakej menovitej teplote nie sú rovnocenné.
Zahrievanie môže tiež popúšťať alebo starnúť materiál, transformovať zadržané fázy, oxidovať alebo kontaminovať povrch a deformovať tenké alebo asymetrické prvky. V dôsledku toho neporušený povrch a predchádzajúci záznam o pokrytí nedokazujú, že kvalifikovaný materiál alebo stav napätia pretrváva.
Prečo je univerzálny teplotný limit po guľôčkovaní nebezpečný?
Publikovaný výskum ukazuje, že stabilita zvyškového napätia je špecifická pre materiál a expozíciu. Výsledky pre jednu oceľ, teplotu a trvanie nemožno použiť ako všeobecný limit prijateľnosti pre inú zliatinu alebo komponent. Citované štúdie podporujú mechanizmus a potrebu kvalifikácie; neposkytujú SP Center univerzálny výrobný recept.
Ak je neskoršia tepelná expozícia nevyhnutná, definujte jej skutočný rozsah teploty a času, atmosféru, spôsob ohrevu a chladenia a miesto vo výrobnom postupe. Potom určte, ktoré kontroly materiálu, povrchu, zvyškových napätí alebo úžitkových vlastností vyžaduje konštrukčná autorita.
Ako ovplyvňujú postupnosť povlaky, pokovovanie a vypaľovanie na odstránenie vodíka?
Postupy povlakovania a galvanického pokovovania môžu zahŕňať čistenie, aktiváciu, nanášanie, vytvrdzovanie, difúziu alebo vypaľovanie. Niektoré operácie môžu zmeniť guľôčkovaný povrch a pri niektorých vysokopevnostných oceliach sú povinné postupy riadenia vodíka. Guľôčkovanie vodík neodstraňuje a nemôže nahradiť predpísané vypaľovanie na zníženie rizika vodíkového skrehnutia.
Nevymýšľajte si teplotu alebo čas pečenia z generického návodu na guľôčkovanie. Použite špecifikáciu povlaku, limity materiálu a tvrdosti, prenesené požiadavky zákazníka a schválený procesný plán. Ak sú požiadavky v rozpore, spracovanie by sa malo zastaviť, kým zodpovedný orgán nevydá riadené objasnenie.
Aký je rozdiel medzi teplým guľôčkovaním a kontrolovaným žíhaním?
Teplé guľôčkovanie a zámerne kombinované postupy guľôčkovania a žíhania sa zameriavajú na využitie interakcií medzi plastickou deformáciou, teplotou a mikroštruktúrou. Nie sú dokladom, že ľubovoľné tepelné spracovanie po konvenčnom guľôčkovaní je neškodné. Ich procesné okno zahŕňa materiál, teplotu, časovanie, históriu deformácie a konečnú validáciu a musí sa kvalifikovať samostatne.

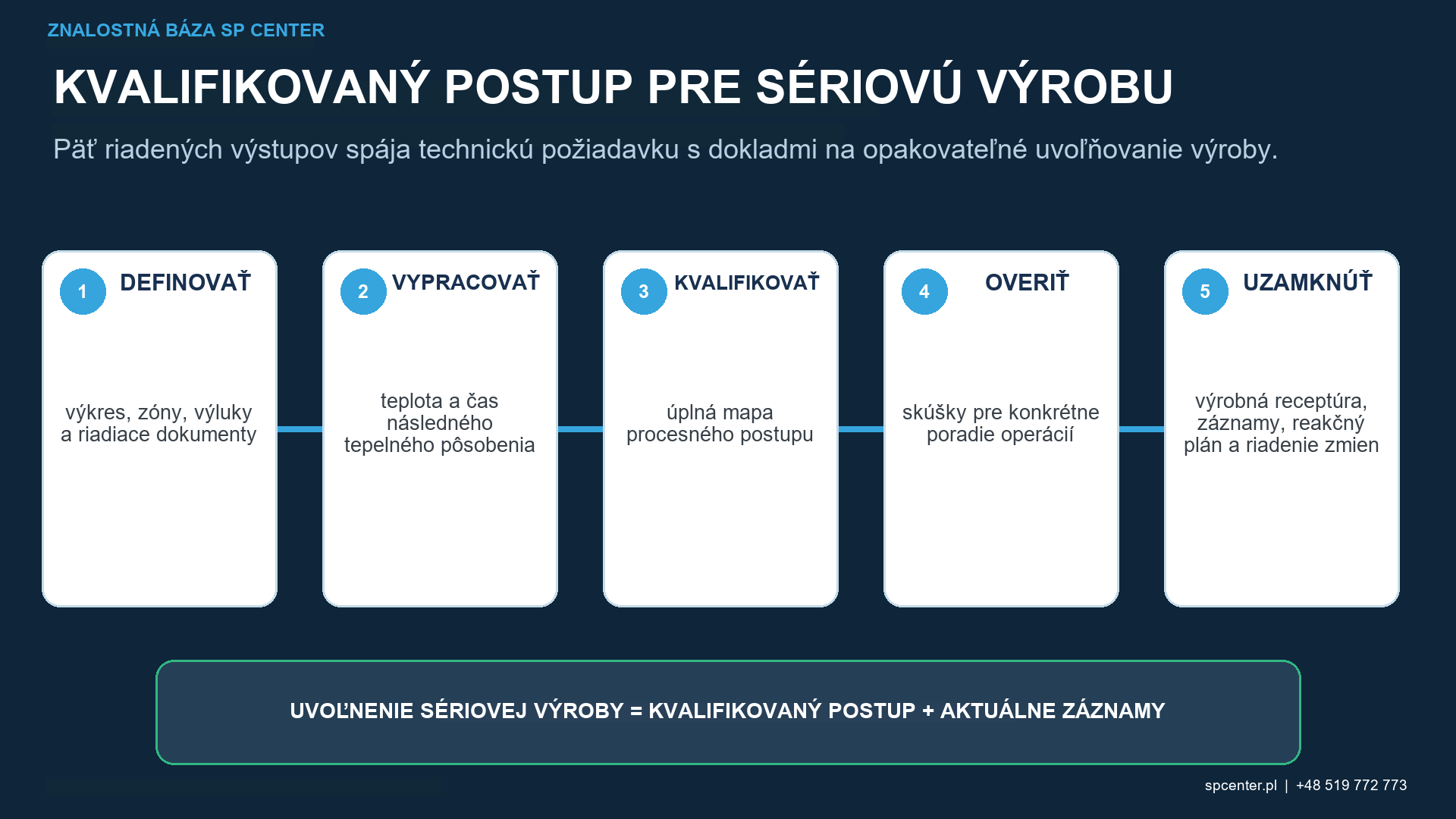

Ktoré doklady podporujú kvalifikáciu a uvoľnenie do výroby?
| Úroveň dokladov | Zodpovedaná otázka | Nie je to samo o sebe dokázané |
|---|---|---|
| Záznamy o tepelnom spracovaní a skúšky materiálu | Je stanovený požadovaný metalurgický stav? | Bol prúd média pri guľôčkovaní riadený a dosiahlo sa na súčiastke požadované pokrytie? |
| Almenova intenzita a nasýtenie | Bol prúd overený pri definovanej testovacej konfigurácii? | Zachoval neskorší tepelný cyklus zvyškové napätie komponentu? |
| Pokrytie komponentu a kontrola povrchu | Bola špecifikovaná zóna ovplyvnená a ponechaná v prijateľnom viditeľnom stave? | Zostala tvrdosť, mikroštruktúra alebo hĺbka napätia nezmenená? |
| Tvrdosť, hĺbka povrchovo spevnenej vrstvy alebo mikroštruktúra | Spĺňal stav materiálu požadované prijatie? | Spĺňa proces guľôčkovania požiadavky na intenzitu, pokrytie alebo únavu? |
| Meranie zvyškového napätia pred a po tepelnom vystavení | Ako sa zmenila stanovená zložka napätia v definovaných polohách a hĺbkach? | Správa sa iný materiál, geometria alebo tepelná história rovnako? |
| Reprezentatívne testovanie únavy alebo funkčné testy | Podporuje celá postupnosť definovaný servisný nárok? | Dá sa výsledok preniesť po zmene nepreskúmaného procesu? |
Tabuľka 2. Zhodu tepelného spracovania, riadenie guľôčkovania a zachované úžitkové vlastnosti nemožno zlúčiť do jedného výsledku.
SAE J442 a J443 sa zaoberajú stanovením a overovaním intenzity guľôčkovania; J2277 sa zaoberá stanovením pokrytia. AS7045 poskytuje rámec na definovanie, kvantifikáciu a klasifikáciu zvyškových napätí. Žiadny z týchto zdrojov sám osebe neoprávňuje na následný tepelný cyklus ani nestanovuje medzu relaxácie pre konkrétny materiál.
Ktoré zmeny by mali viesť k preskúmaniu alebo opätovnej kvalifikácii?
- Označenie materiálu, podmienka dodávateľa, revízia tepelného spracovania, rozsah tvrdosti alebo zmeny požiadaviek na prípad.
- Po guľôčkovaní sa pridá alebo presunie operácia na uvoľnenie pnutia, vypaľovanie, vytvrdzovanie, umývanie za tepla, zváranie, tvrdé spájkovanie alebo tepelná oprava.
- Teplota, doba výdrže, atmosféra, zaťaženie pece, rýchlosť ohrevu alebo postup chladenia sa menia mimo schválenej základnej línie.
- Brúsenie, leštenie alebo povlakovanie upravuje povrch po guľôčkovaní.
- Zmení sa médium, intenzita, pokrytie, zariadenie, prípravok, program alebo hranica ošetrenia pri guľôčkovaní.
- Doklady o zvyškovom napätí, tvrdosti, rozmeroch alebo únave už nepredstavujú konečnú postupnosť.
Počas posudzovania vplyvu zadržte výrobky vyrobené od posledného overeného stavu. Opakované guľôčkovanie po tepelnom pôsobení nie je automatickou nápravou, pretože kumulatívna expozícia, drsnosť, rozmery a zmluvný postup môžu možnosť prepracovania obmedziť.
Čo by mala definovať žiadosť o cenovú ponuku alebo procesný plán?
| Požadovaný vstup | Prečo je to dôležité | Zabránenie riziku |
|---|---|---|
| Špecifikácia materiálu a podmienky tepelného spracovania | Definuje transformáciu, tvrdosť a relaxačné správanie | Teplotný limit sa kopíruje medzi rozdielnymi zliatinami |
| Kompletný prevádzkový príkaz | Odhaľuje každý krok ohrevu, brúsenia, povlakovania a opravy po guľôčkovaní. | Skryté pečenie alebo prepracovanie mení kvalifikovaný povrch |
| Teplotno-časový obal a atmosféra | Definuje skutočnú tepelnú expozíciu, a nie označenie | „Nízka teplota“ sa považuje za neškodnú bez dokladov |
| Mapa ošetrenia a vylúčenia | Chráni tepelne ovplyvnené, presné a funkčné povrchy | Guľôčkuje sa nesprávny stav materiálu alebo nesprávna zóna |
| Konečný povrch, tvrdosť, rozmery a záznamy | Poskytuje akceptáciu súčiastky nad rámec nastavení guľôčkovania | Zhodný Almenov výsledok uvoľňuje zmenený komponent |
| Vyhlásenie o zvyškovom napätí alebo únave | Určuje, či je potrebné priame overenie zachovaného výkonu | Po nekvalifikovanom tepelnom cykle je sľúbený všeobecný prínos |
Tabuľka 3. Kompletná tepelná história je nevyhnutná pre technicky porovnateľnú cenovú ponuku a obhájiteľnú kvalifikáciu.
Pre vysokopevnostnú modifikovanú oceľ 300M alebo 4340 v rozsahu uvedenom v SAE ARP1631A sa tento dokument zaoberá výrobnou postupnosťou. Jeho úzky rozsah materiálu a pevnosti sa nesmie zovšeobecniť na iné ocele alebo zliatiny. Použite kompletnú revíziu uvedenú v zmluve.
Často kladené otázky
Vykonáva sa bežné guľôčkovanie po tepelnom spracovaní?
Často áno, pretože guľôčkovanie sa bežne kvalifikuje v stave konečnej pevnosti a tvrdosti a neskoršie vystavenie vysokej teplote môže zmeniť zvyškové napätie. Rozhodujúci postup môže vyžadovať iný postup.
Môže byť diel tepelne spracovaný po guľôčkovaní?
Iba vtedy, keď schválený postup definuje materiál, tepelný cyklus a požadované doklady. Neskorší cyklus môže uvoľniť napätie, zmeniť tvrdosť alebo transformovať povrch.
Je po guľôčkovaní povolená jedna maximálna teplota?
Nie. Reakcia závisí od zliatiny, mikroštruktúry, počiatočného stavu napätia, teploty, trvania a použitia. Použite uvedené požiadavky a reprezentatívnu validáciu.
Vždy zničí vodíkové odľahčovacie vypaľovanie výhody guľôčkovania?
Neplatí žiadny univerzálny záver. Musí sa dodržať požadovaný postup pokovovania a pečenia a akékoľvek tvrdenie o zachovanom napätí alebo únave materiálu musí byť pre daný materiál a cyklus podložené.
Môže guľôčkovanie nahradiť tepelné spracovanie na odbúranie napätia?
Nie. Sú to rôzne procesy s rôznymi účelmi a oprávneniami. Operácia guľôčkovania nemôže nahradiť požadované tepelné spracovanie bez schválenia kontrolovaným inžinierom.
Môže sa teplé guľôčkovanie považovať za bežné guľôčkovanie?
Nie. Zámerné guľôčkovanie pri zvýšenej teplote alebo spojené žíhanie mení koncept procesu a vyžaduje si vlastnú kvalifikáciu, limity a záznamy.
Dokazuje pokrytie, že zvyškové napätie prežilo neskoršie pečenie?
Nie. Pokrytie je dokladom nárazu na povrchu. Zachované zvyškové napätie alebo výkon po ohriatí je samostatná otázka merania alebo kvalifikácie.
Čo by sa malo poslať na kontrolu postupnosti?
Pošlite výkres, špecifikáciu materiálu a tepelného spracovania, kompletnú výrobnú postupnosť, všetky neskoršie tepelné cykly, mapu spracovania, povrchové a rozmerové limity, množstvo a požadované záznamy.
Kľúčové poznatky
- Použite špecifikovaný konečný metalurgický stav ako normálny kvalifikačný stav pre guľôčkovanie.
- Skontrolujte každé neskoršie tepelné vystavenie podľa materiálu, teploty, trvania a účelu.
- Neaplikujte univerzálnu bezpečnú teplotu po guľôčkovaní.
- Dodržujte požiadavky na pokovovanie, pokovovanie a odľahčovanie vodíka bez náhrady.
- Považujte guľôčkovanie za tepla a spojené žíhanie za samostatne kvalifikované procesy.
- Uchovávajte záznamy o tepelnom spracovaní, intenzite, pokrytí, zvyškovom napätí a dokladoch o únave oddelene.
Súvisiace príručky SP Center
- Guľôčkovanie pred alebo po brúsení
- Guľôčkovanie a povlaky: poradie procesov
- Guľôčkovanie a vodíková krehkosť
- Meranie zvyškového napätia XRD
Technické referencie
1. SAE J2441_202511: Guľôčkovanie, stabilizované november 2025
2. SAE AMS2430U: Guľôčkovanie, revidované apríl 2018
3. SAE ARP7488: Pokyny na návrh a riadenie procesu guľôčkovania, vydané január 2018
5. SAE ARP1631A, Výrobná postupnosť pre vysokopevnostné modifikované oceľové diely 300M alebo 4340
6. Diesner, Vplyv vystavenia zvýšenej teplote na zvyškové napätia, SAE 710285
7. Menig a kol., Guľôčkovanie plus následné krátkodobé žíhanie, SAE 2002-01-1409
Poznámka k norme: Výsledky výskumu sú špecifické pre daný materiál a cyklus. Na schválenie použite kompletné kontrolované normy a požiadavky zákazníka.
