Fastställ det specificerade materialtillståndet, identifiera varje senare termisk exponering och kvalificera hela sekvensen istället för att förlita sig på en universell temperaturregel.
Kulpening placeras ofta efter värmebehandlingen som fastställer slutlig hållfasthet, hårdhet och mikrostruktur. Det är en sund utgångspunkt, inte en absolut regel. En senare termisk cykel kan avlasta eller omfördela restspänning, ändra hårdhet eller mikrostruktur, ändra dimensioner eller interagera med en beläggnings- och vätekontrollväg. Rätt ordning kommer därför från den kontrollerade ritningen, materialspecifikationen, den fullständiga tillverkningsvägen och den applikationsspecifika kvalificeringen.

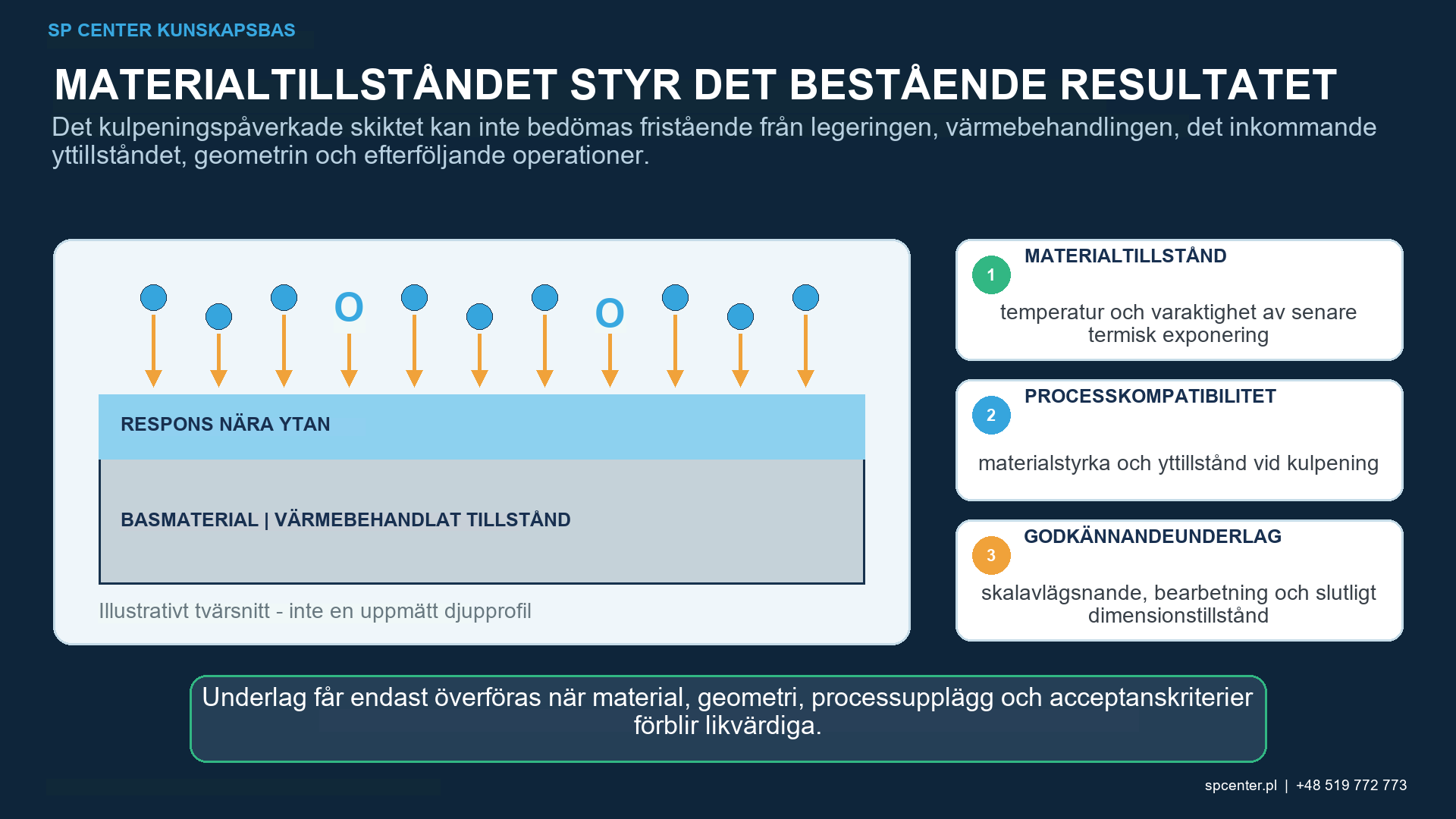

Varför kommer slutligt materialtillstånd vanligtvis före kulpening?
Reaktionen på stötar beror på sträckgräns, hårdhet, mikrostruktur, härdskiktets tillstånd och tidigare restspänning. Att kulpena ett glödgat eller mellanliggande tillstånd och sedan härda det reproducerar inte automatiskt resultatet som erhålls genom att kulpena det slutliga tillståndet. Uppvärmning och fasomvandling kan ersätta det tidigare spänningsfältet och ändra ytan som kvalificerades.
Den tekniska granskningen bör ange det exakta tillståndet snarare än bara ”värmebehandlat”. Härdat och anlöpt stål, utskiljningshärdat rostfritt stål, uppkolat och härdat ytskikt, nitrerat skikt, induktionshärdad zon, titanlegering och nickelbaserad superlegering har inte samma termiska respons.
| Termiskt eller tillverkningssteg | Sekvensfråga | Kontrollerat beslut |
|---|---|---|
| Härdning och anlöpning eller åldring | Fastställer hållfasthet, hårdhet, mikrostruktur och dimensionellt tillstånd | Normalt slutförs den specificerade slutliga värmebehandlingen före kvalificerad kulpening |
| Uppkolning, nitrering eller induktionshärdning | Skapar eller omvandlar det funktionella höljet och kan innebära efterbehandling | Definierar härdskiktets tillstånd, slipningstillägg och den punkt där kulpening appliceras |
| Spänningsavlastning efter kulpening | Kan avlasta eller omfördela införd restspänning | Tillåts endast enligt en godkänd material-, temperatur- och tidsspecifik väg |
| Beläggningshärdning eller plätering bakning | En senare termisk cykel kan påverka spänning, hårdhet, beläggning eller vätekontrollsekvens | Använd den åberopade beläggningen, bakningen och kundkraven; ersätt inte en universell gräns |
| Svetsning, lödning eller varmformning | Kan omvandla materialet och överbelasta det tidigare yttillståndet | Behandla som ett större sekvensbeslut som kräver teknisk granskning |
| Varmkulpening eller kulpening plus kontrollerad glödgning | Kopplar avsiktligt deformation och temperatur | Använd endast som en separat kvalificerad specialprocess, inte som ett undantag härlett från konventionell kulpening |
Tabell 1. Varje senare termiskt steg behöver en uttrycklig granskning av syfte, auktoritet och effekt.

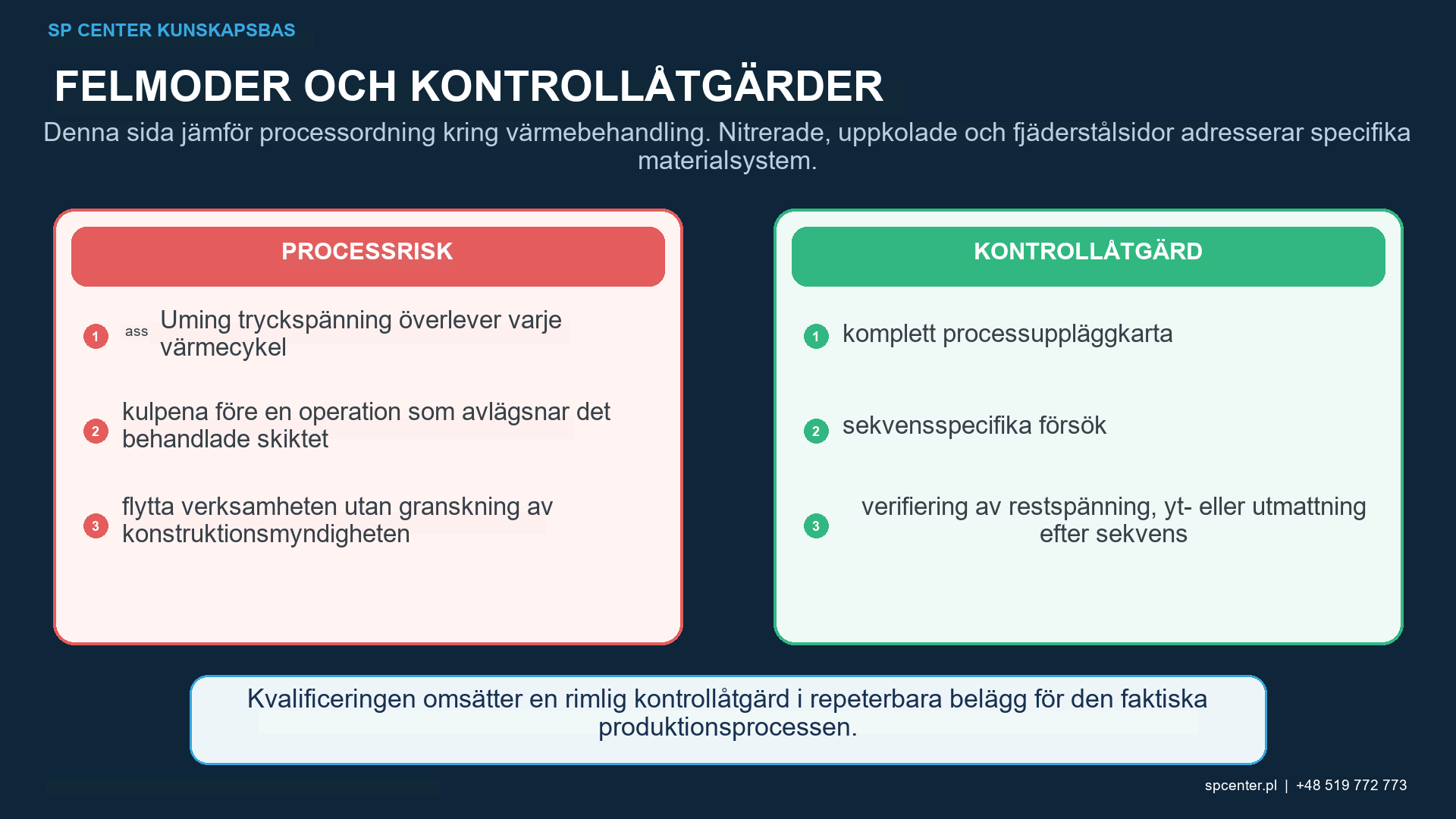

Hur kan värme efter kulpening förändra resultatet?
Relaxation av restspänningar styrs av mer än den högsta temperaturen. Tid, legering, mikrostruktur, de ursprungliga restspänningarnas nivå och profil, tidigare kallbearbetning samt driftsrelevant belastning har också betydelse. En kortvarig termisk exponering och en lång hålltid vid samma nominella temperatur är inte likvärdiga.
Uppvärmning kan också anlöpa eller åldra materialet, omvandla kvarhållna faser, oxidera eller förorena ytan och förvränga tunna eller asymmetriska egenskaper. Följaktligen bevisar en intakt yta och en tidigare täckningsregistrering inte att det kvalificerade materialet eller spänningstillståndet kvarstår.
Varför är en universell temperaturgräns efter kulpening osäker?
Publicerad forskning visar att restspänningsstabilitet är material- och exponeringsspecifik. Resultat för ett stål, temperatur och varaktighet kan inte användas som en generell acceptansgräns för en annan legering eller komponent. De citerade studierna stöder mekanismen och behovet av kvalificering; de förser inte SP Center med ett universellt produktionsrecept.
När en senare termisk exponering är oundviklig, definiera dess faktiska temperatur-tids-hölje, atmosfär, uppvärmnings- och kylningsväg och position i processen. Bestäm sedan vilka material-, yt-, restspännings- eller prestandakontroller som krävs av konstruktionsmyndigheten.
Hur påverkar beläggningar, plätering och väteavlastningsbakning sekvensen?
Beläggnings- och pläteringsvägar kan inkludera rengöring, aktivering, avsättning, härdning, diffusion eller bakning. Vissa steg kan ändra den kulpenade ytan, och vissa höghållfasta stål har obligatoriska vätekontrollsekvenser. Kulpening tar inte bort väte och kan inte ersätta en obligatorisk försprödningsavlastningsbakning.
Hitta inte på en bakningstemperatur eller tid från en generisk kulpeningsguide. Använd beläggningsspecifikationen, material- och hårdhetsgränserna, kundens vidareförda krav och godkänd processplan. Om kraven står i konflikt bör bearbetningen avbrytas tills ansvarig myndighet utfärdar ett styrt klargörande.
Vad är skillnaden mellan varmkulpening och kontrollerad glödgning?
Varmkulpening och avsiktligt kombinerade kulpenings- och glödgningsvägar syftar till att använda interaktioner mellan plastisk deformation, temperatur och mikrostruktur. De är inte underlag för att en godtycklig värmebehandling efter konventionell kulpening är ofarlig. Deras processfönster inkluderar material, temperatur, tidpunkt, töjningshistorik och slutlig validering och måste kvalificeras separat.

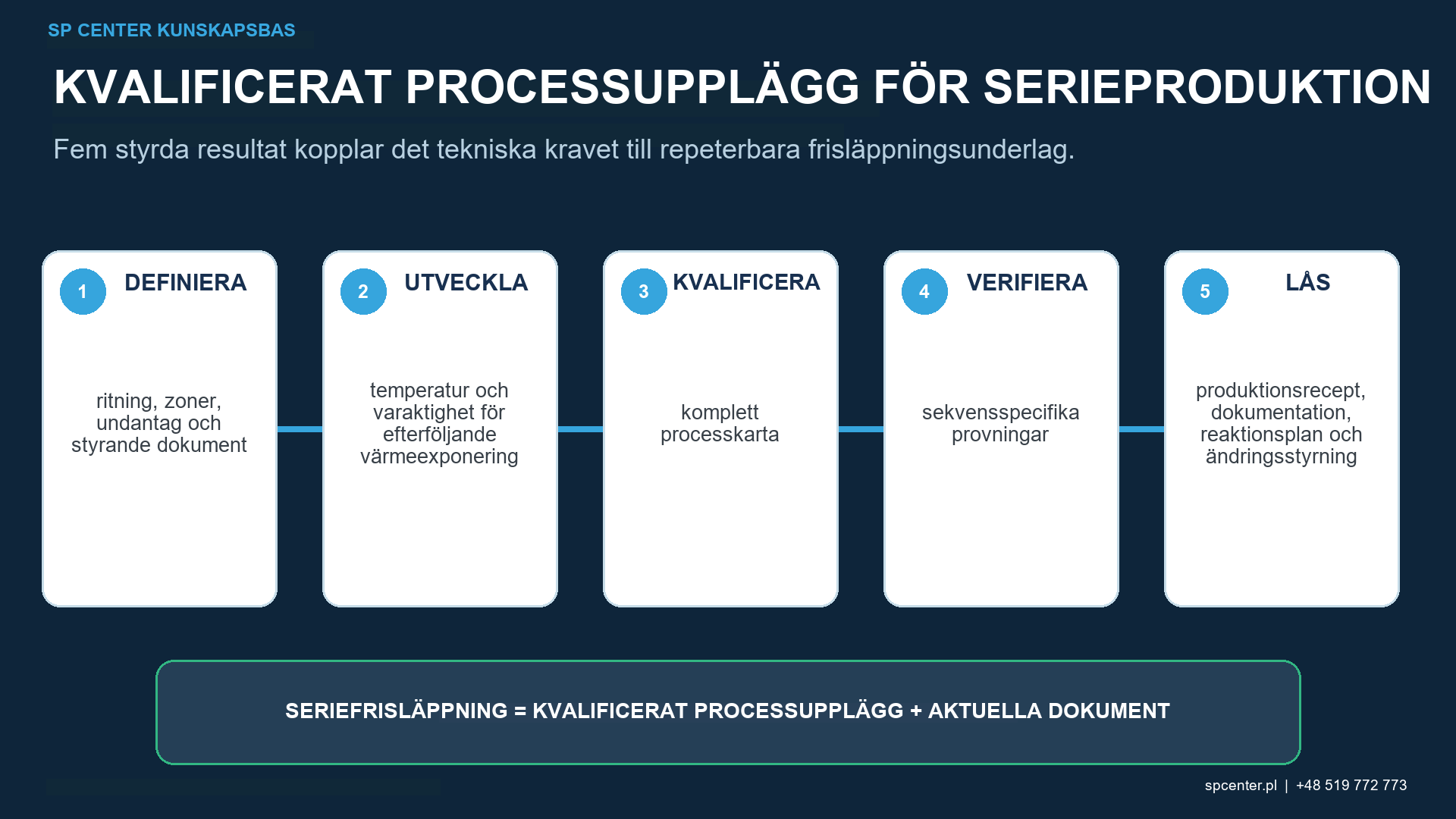

Vilka underlag stöder kvalificering och produktionsfrisläppande?
| Underlagsnivåer | Fråga besvarad | Inte bevisat ensamt |
|---|---|---|
| Värmebehandlingsdokumentation och materialtester | Är det erforderliga metallurgiska tillståndet fastställt? | Kontrollerades kulpeningsstrålen eller täcktes komponenten? |
| Almenintensitet och mättnad | Verifierades strömmen vid den definierade testkonfigurationen? | Bevarade en senare värmecykel komponentens restspänning? |
| Komponentens täckningsgrad och ytinspektion | Blev den specificerade zonen påverkad och lämnad i ett acceptabelt synligt tillstånd? | Är hårdhet, mikrostruktur eller spänningsdjup oförändrade? |
| Hårdhet, ytskiktsdjup eller mikrostruktur | Uppfyllde materialtillståndet den åberopade acceptansen? | Uppfyller kulpeningsprocessen kraven på intensitet, täckningsgrad eller utmattning? |
| Mätning av restspänning före och efter termisk exponering | Hur förändrades en angiven spänningskomponent vid definierade positioner och djup? | Uppför sig ett annat material, en annan geometri eller en annan termisk historik likadant? |
| Representativ utmattnings- eller funktionstestning | Stöder hela sekvensen ett definierat servicekrav? | Kan resultatet överföras efter en ogranskad processändring? |
Tabell 2. Värmebehandlingsöverensstämmelse, kulpeningskontroll och bibehållen applikationsprestanda kan inte samlas i ett resultat.
SAE J442 och J443 behandlar bestämning och verifiering av kulpeningsintensitet; J2277 behandlar bestämning av täckningsgrad. AS7045 tillhandahåller ett ramverk för att definiera, kvantifiera och klassificera restspänning. Ingen av dessa källor ensamma godkänner en senare termisk cykel eller fastställer en materialspecifik relaxationsgräns.
Vilka ändringar bör utlösa granskning eller omkvalificering?
- Materialbeteckning, leverantörsskick, värmebehandlingsrevidering, hårdhetsområde eller ändringar i fallkrav.
- En spänningsavlastnings-, baknings-, härdnings-, varmtvättnings-, svets-, lödnings- eller termisk reparation läggs till eller flyttas efter kulpening.
- Temperatur, hålltid, atmosfär, ugnsbelastning, uppvärmningshastighet eller kylningsväg ändras utanför den godkända baslinjen.
- Slipning, polering eller beläggning modifierar ytan efter kulpening.
- Kulpeningsmedier, intensitet, täckningsgrad, utrustning, fixtur, program eller behandlingsgräns ändras.
- Underlag på restspänning, hårdhet, dimensioner eller utmattning representerar inte längre den slutliga sekvensen.
Innehåller produkt från det senast verifierade tillståndet medan effekten utvärderas. Upprepad kulpening efter uppvärmning är inte en automatisk korrigering eftersom kumulativ exponering, grovhet, dimensioner och den avtalsenliga vägen kan begränsa upparbetning.
Vad bör en offertförfrågan eller processplan definiera?
| Obligatorisk inmatning | Varför det är viktigt | Riskförebyggd |
|---|---|---|
| Materialspecifikation och värmebehandlingsvillkor | Definierar transformations-, hårdhets- och relaxationsbeteende | En temperaturgräns kopieras mellan olika legeringar |
| Komplett operationsorder | Visar varje uppvärmnings-, slipnings-, beläggnings- och reparationssteg efter kulpening | En dold bakning eller omarbetning ändrar den kvalificerade ytan |
| Temperatur-tid-hölje och atmosfär | Definierar den faktiska termiska exponeringen snarare än en etikett | ’Låg temperatur’ behandlas som ofarlig utan underlag |
| Behandlings- och exklusionskarta | Skyddar värmepåverkade, precisions- och funktionella ytor | Fel materialtillstånd eller fel zon kulpenas |
| Slutgiltig yta, hårdhet, dimensioner och dokumentation | Ger komponentacceptans utöver kulpeningsinställningar | Ett överensstämmande Almen-resultat frigör en ändrad komponent |
| Restspännings- eller utmattningskrav | Avgör om bibehållen prestanda behöver direkt validering | En generell fördel utlovas efter en okvalificerad värmecykel |
Tabell 3. En fullständig termisk historik är avgörande för en tekniskt jämförbar offert och försvarbar kvalificering.
För höghållfast 300M eller 4340 modifierat stål inom det omfattning som anges av SAE ARP1631A, behandlar det dokumentet tillverkningssekvensen. Dess snäva material- och hållfasthetsomfattning får inte generaliseras till andra stål eller legeringar. Använd den fullständiga revisionen som åberopas av kontraktet.
Vanliga frågor
Utförs kulpening normalt efter värmebehandling?
Ofta ja, eftersom kulpening vanligtvis kvalificeras i slutgiltigt hållfasthets- och hårdhetstillstånd och senare högtemperaturexponering kan ändra restspänning. Den styrande vägen kan kräva en annan sekvens.
Kan en del värmebehandlas efter kulpening?
Endast när den godkända vägen definierar materialet, termisk cykel och nödvändiga underlag. En senare cykel kan avlasta spänningen, ändra hårdheten eller omvandla ytan.
Finns det en maximal temperatur tillåten efter kulpening?
Nej. Responsen beror på legering, mikrostruktur, initialt spänningstillstånd, temperatur, varaktighet och tillämpning. Använd de åberopade kraven och representativ validering.
Förstör en värmebehandling för att motverka väteförsprödning alltid nyttan av kulpeningen?
Ingen universell slutsats är giltig. Den erforderliga pläterings- och brännsekvensen måste följas, och eventuella påståenden om bibehållen spänning eller utmattning måste stödjas för det materialet och den cykeln.
Kan kulpening ersätta spänningsavlastande värmebehandling?
Nej. Det är olika processer med olika syften och befogenheter. En kulpeningsprocess kan inte ersätta den erforderliga värmebehandlingen utan kontrollerat tekniskt godkännande.
Kan varmkulpening behandlas som vanlig kulpening?
Nej. Avsiktlig kulpening vid förhöjd temperatur eller en kopplad glödgning ändrar processkonceptet och kräver sin egen kvalificering, gränser och dokumentation.
Bevisar täckningsgraden att restspänning överlevde en senare bränning?
Nej. Täckningsgraden är underlag på stötar på ytan. Bibehållen restspänning eller prestanda efter uppvärmning är en separat mät- eller kvalificeringsfråga.
Vad ska skickas för en sekvensgranskning?
Skicka ritningen, material- och värmebehandlingsspecifikationen, fullständig tillverkningsväg, alla senare termiska cykler, behandlingskarta, yt- och dimensionsgränser, kvantitet och obligatoriska dokumentation.
Viktiga slutsatser
- Använd det specificerade slutliga metallurgiska tillståndet som normalt kvalificeringstillstånd för kulpening.
- Granska varje senare termisk exponering efter material, temperatur, varaktighet och syfte.
- Tillämpa inte en universell säker temperatur efter kulpening.
- Följ kraven för beläggning, plätering och väteavlastning utan substitution.
- Behandla varmkulpening och kopplad glödgning som separat kvalificerade processer.
- Håll värmebehandlingsdokumentation, intensitet, täckningsgrad, restspänning och utmattningsunderlag åtskilda.
Relaterade SP Center-guider
- Kulpening före eller efter slipning
- Kulpening och beläggningar: Processsekvens
- Kulpening och väteförsprödning
- XRD-mätning av restspänning
Tekniska referenser
1. SAE J2441_202511: Kulpening, stabiliserad november 2025
2. SAE AMS2430U: Kulpening, reviderad april 2018
3. SAE ARP7488: Riktlinjer för design och processkontroll av kulpening, utfärdade januari 2018
5. SAE ARP1631A, Tillverkningssekvens för höghållfasta 300M eller 4340 modifierade ståldelar
6. Diesner, Effekten av förhöjd temperaturexponering på restspänningar, SAE 710285
7. Menig et al., Kulpening plus efterföljande korttidsglödgning, SAE 2002-01-1409
Standardnotering: Forskningsresultaten är material- och cykelspecifika. Använd de fullständiga kontrollerade standarderna och kundkraven för godkännande.
