Kulpening avlägsnar inte väte eller ersätter bakning med försprödningsavlastning; kontrollerar materialets känslighet, vätekällor, dragspänning och den fullständiga processkronologin.
Kulpening kan introducera tryckrestspänning på en komponentyta, men det avlägsnar inte absorberat väte och härdar inte väteförsprödning. Kontroll av väterisk beror på det känsliga materialets tillstånd, väteinflöde eller exponering, applicerade och kvarvarande dragspänningar, tid och temperatur, beläggningens integritet och den exakta sekvensen som krävs av den styrande specifikationen.

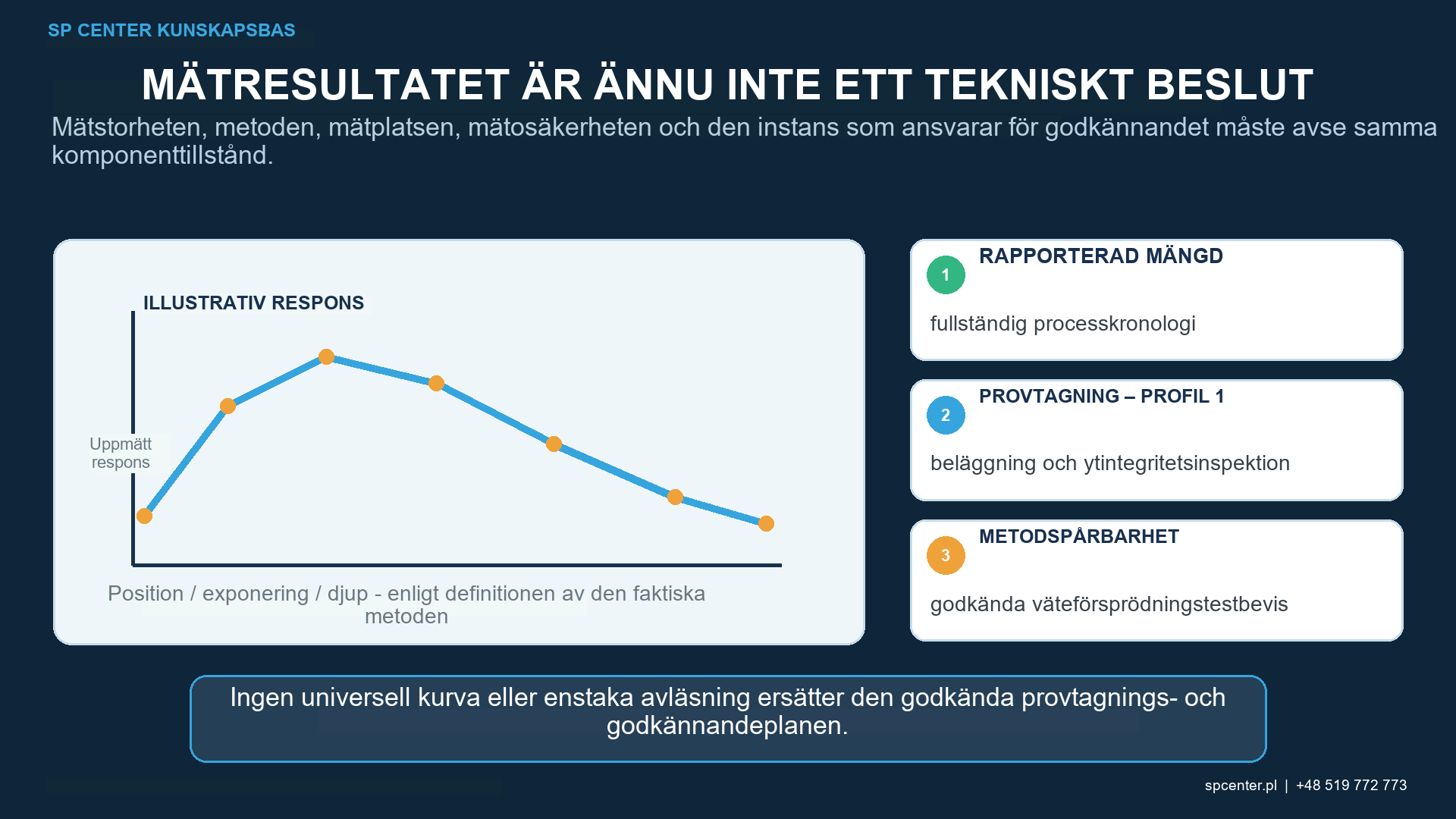

Vilka förhållanden skapar en risk för väteförsprödning?
Väteassisterad sprickbildning kräver ett material och en mikrostruktur som kan försprödas, tillgängligt väte och en tillräcklig dragkraft. Hållfasthet eller hårdhet ensamt är inte ett fullständigt beslut, men höghållfasta värmebehandlade stål kontrolleras ofta noggrant vid plätering och kemisk bearbetning. Geometri, skåror, monteringsbelastning, formning, slipning och restspänning påverkar det lokala spänningstillståndet.
| Riskinformation | Teknisk fråga | Obligatorisk kontrollerad dokumentation |
|---|---|---|
| Material och hållfasthetstillstånd | Är legeringen, hårdheten, värmebehandlingen och den lokala mikrostrukturen mottagliga för det styrande kravet? | Materialvärme, certifikat, värmebehandling, hårdhet och delrevision |
| Vätekälla | Kan rengöring, betning, etsning, avskalning, plätering, korrosion eller serviceexponering introducera väte? | Bad- eller kemisk identitet, parti, processparametrar och exponeringskronologi |
| Spänningstillstånd | Var verkar applicerad dragspänning, monteringsspänning, skårspänning och restspänning? | Kritiska egenskaper, belastningstillstånd, tidigare formning eller slipning och godkänd kulpeningskarta |
| Diffusion och tid | Vilka fördröjnings- och temperaturgränser styr överföringen till den erforderliga avlastningsbehandlingen? | Start- och sluttidsstämplar, kökontroll, ugnscykel och frigöring |
| Beläggning eller barriär | Fångar, bromsar, släpper in eller genererar beläggningen väte, och kan senare skada den genom stötar? | Beläggningsprocess, tjocklek, integritet, avskalling och reparationshistorik |
| Tidigare bearbetning | Har komponenten redan pläterats, avbelagts, värmebehandlats mot väteförsprödning, reparerats eller kulpenats? | Komplett serie- eller partiprocessupplägg med avvikelser och beslut om fortsatt hantering |
Tabell 1. Väterisken ska bedömas för hela tillverkningsprocessen, inte som en parameter hos kulpeningsmaskinen.
Skilj mellan internt väte som introduceras under tillverkning och väte som tillhandahålls av en extern service- eller underhållsmiljö. Förebyggande, testmetod och acceptansbehörighet kan skilja sig åt. En fördröjd spricka kan också ha en annan orsak, så diagnosen kräver kontrollerad felanalys snarare än etiketten ”väte” enbart utifrån utseendet.
Vad kan och inte kan kulpening förändra?
En kvalificerad kulpeningsprocess kan ändra det ytnära restspänningstillståndet och kan minska dragkraften på utvalda ytpunkter. Fördelen beror på material, djupprofil, geometri, belastning, miljö och stabiliteten hos restspänningen. Kulpening neutraliserar inte väte, garanterar inte att sprickor inte kan initieras under tryckskiktet eller korrigerar en redan skadad beläggning eller komponent.
Plastisk deformation kan också förändra fällor, grovhet och lokalt materialtillstånd, så en materialspecifik studie kan inte omvandlas till ett universellt påstående om försprödning. Alla påståenden om att kulpening mildrar väteassisterad sprickbildning behöver tillämpningsrepresentativa underlag och godkännande av ansvarig myndighet.
Hur kontrolleras sekvensen kring plätering och bakning?
Potentiella väteinträngningsoperationer inkluderar syrerengöring eller betning, etsning, avskalning, kemisk fräsning, elektroplätering, korrosion och vissa servicekemikalier. Den kontrollerade vägen bör identifiera varje källa snarare än att endast utvärdera den slutliga beläggningen. Den bör också fastställa skydd, överföringsgränser och den erforderliga behandlingen för försprödning.
AMS2759/9E omfattar väteutdrivningsbakning av värmebehandlade ståldelar för att minska väte som har tillförts vid plätering och vissa kemiska processer. Den offentligt tillgängliga omfattningsbeskrivningen ger inte underlag för att återge projektspecifika temperaturer, hålltider eller tidsgränser ur minnet; använd den fullständiga revision som ritningen eller beläggningsprocessen hänvisar till. Kulpening ersätter aldrig en föreskriven väteutdrivningsbakning.
ISO 12686 täcker automatiserad kontrollerad kulpening av metallartiklar före nickel-, autokatalytisk nickel- eller kromplätering, eller som en slutlig ytbehandling. Detta omfång stöder en viss sekvenskontext men ger inte tillstånd att tillämpa samma metod för varje material eller beläggning.
Vilka tester och dokumentation bevisar kontroll?
| Underlag | Vad den kan visa | Vad den inte kan visa ensam |
|---|---|---|
| Kulpeningsintensitet och täckningsgrad | Den kvalificerade kulpeningsstrålen och observerade underlag på påverkan på specificerade zoner | Vätehalt, överensstämmelse med avskalnings- och poleringskrav eller frihet från försprödning |
| Processkronologi | Att rengöring, plätering, överföring, bakning och frisättning följde den åberopade sekvensen | Mekanisk acceptans om process- eller produkttestet också misslyckas |
| Beläggnings- och ytinspektion | Specificerad tjocklek, integritet, utseende och yttillstånd | Frånvaro av diffusibelt väte eller fördröjd sprickbildning |
| ASTM F519 processtest | Prestanda för pläterings- eller beläggningsprocessen under dess definierade prov- och testförhållanden | Relativ känslighet för varje stål eller automatisk acceptans av varje komponent |
| ASTM F1624 test | En väteförsprödningströskel för stål under vald provkropp, miljö och metod | Universell överföring till ett annat material, geometri eller spänningstillstånd |
| Komponentspecifik validering | Tillämpningsfrågan under godkända representativa förhållanden | Ej granskad överföring efter material-, process- eller geometriändring |
Tabell 2. Testomfattning och representationsgränser måste överensstämma med frisläppningsbeslutet.
ASTM F519 är avsedd att utvärdera pläterings- eller beläggningsprocesser och specificerade driftsmiljöer med definierade stålprover. Dess offentliga omfattning anger uttryckligen att det inte är metoden för att jämföra relativ känslighet hos olika stål. ASTM F1624 behandlar mätning av väteförsprödningströskeln i stål under dess definierade förhållanden. ASTM F1940 är specifikt begränsad till processkontrollverifiering för pläterade eller belagda järnfästen och får inte presenteras som ett universellt komponenttest.

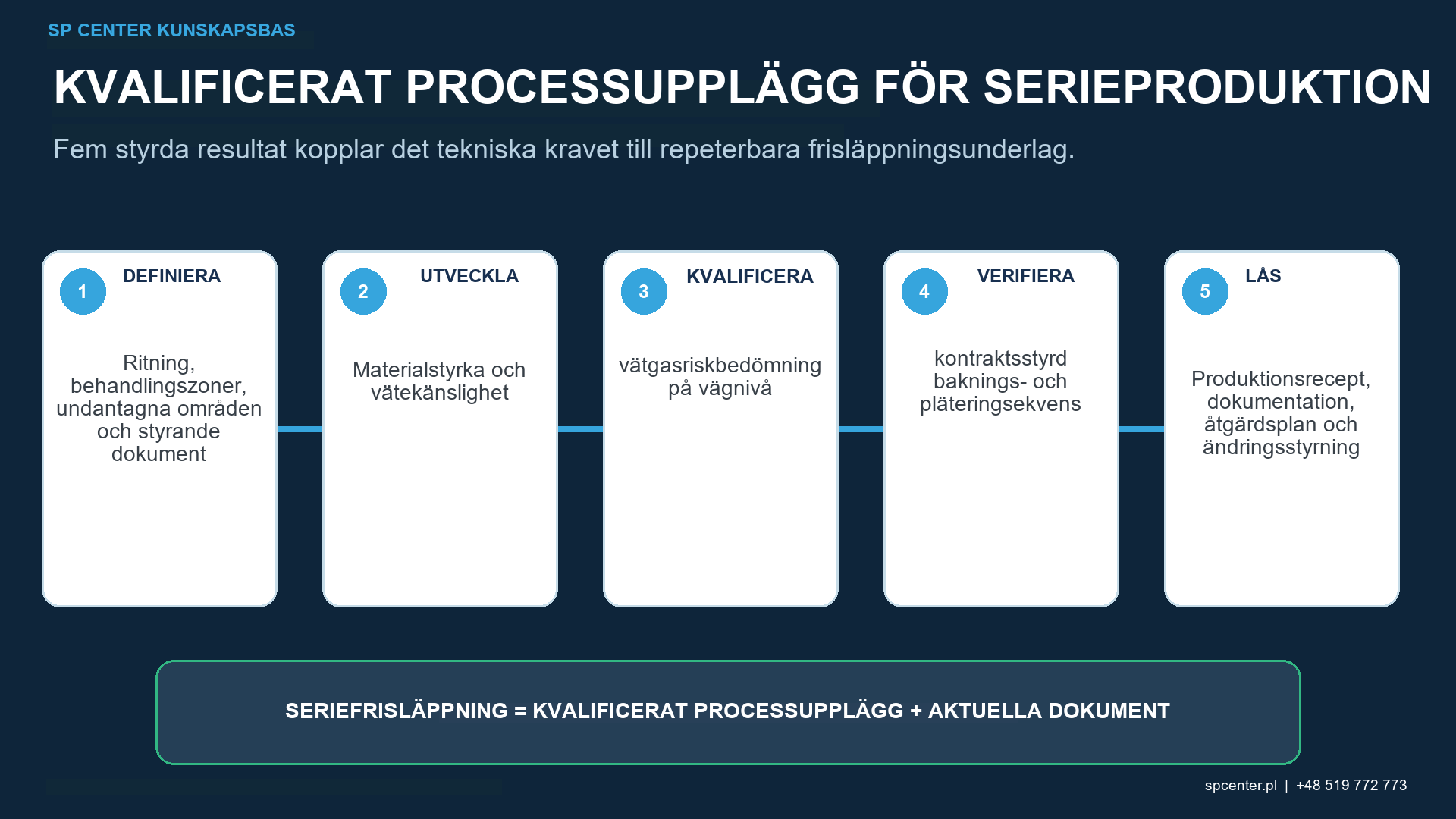

Produktionsdokumentationen ska koppla komponent- eller satsidentitet till material och värmebehandling, ingångsyta, varje kemiskt bad eller exponering, pläterings- eller beläggningssats, tidsstämplar, ugn och cykel för väteutdrivningsbehandling, kulpeningsmaskin, kulpeningsmedier, intensitet, täckningsgrad, kontroll, avvikelser och frisläppning. Om ett maximalt överföringsintervall föreskrivs är verkliga tidsstämplar och köstyrning väsentliga underlag.

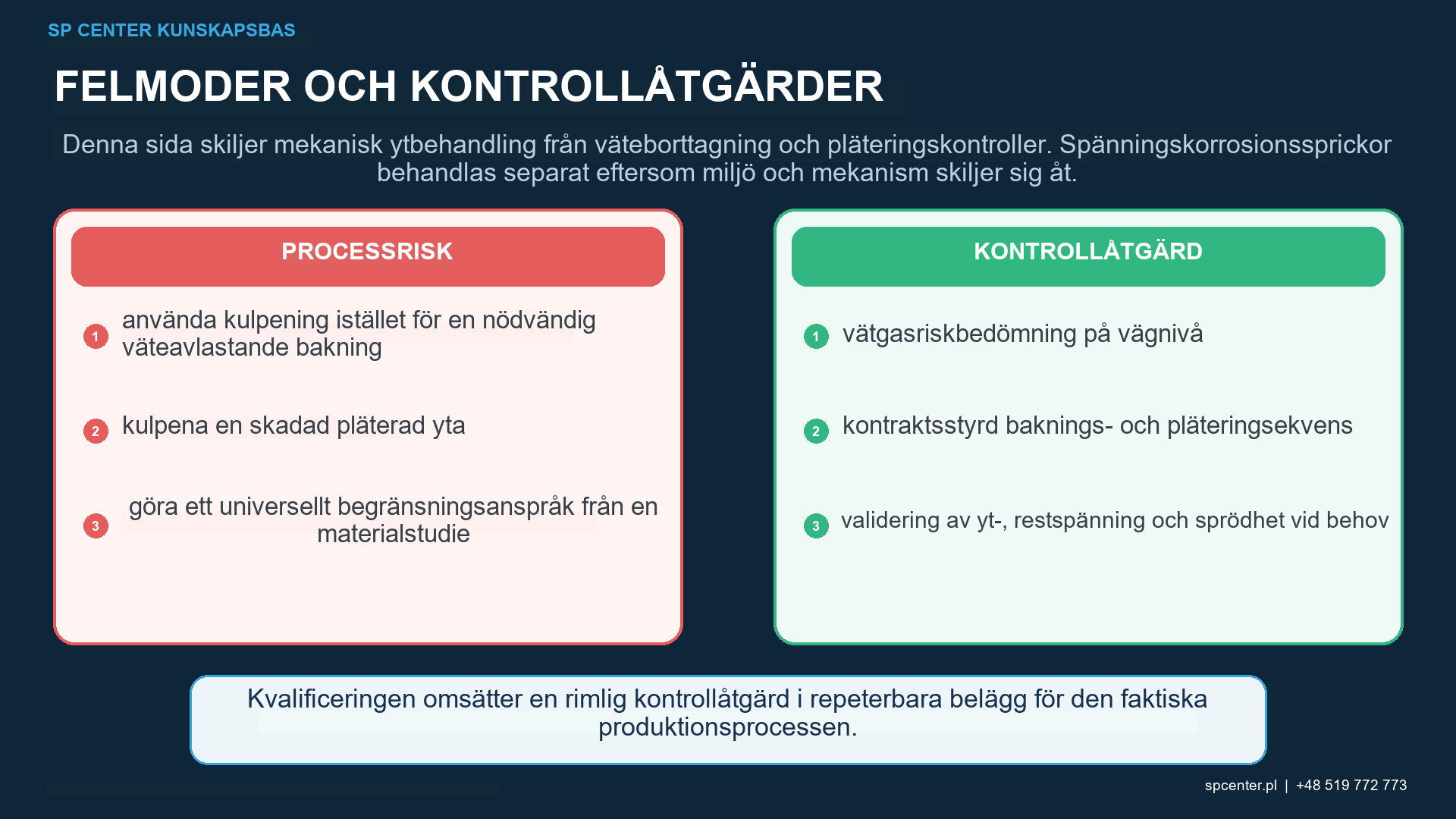

Vilka fel kräver omedelbar inneslutning?
- Kulpening används eller föreslås istället för en obligatorisk försprödningsavlastningsbakning.
- Nödvändig överföringstid, ugnsdiagram, dellastidentitet eller bakningsslutförande kan inte bevisas.
- Betning, avstrykning eller annan väteinmatningsoperation saknas i processupplägggranskningen.
- En pläterad yta skadas av ett icke godkänt kulpeningssteg.
- Material-, hårdhets- eller värmebehandlingsförhållanden skiljer sig från den kvalificerade vätekontrollklassen.
- Ett processvittne behandlas som automatiskt godkännande av en icke-ekvivalent del.
- Upprepad avstrykning, plätering eller kulpening sker utan kumulativ historikgranskning.
Stoppa processen och spärra produkten från det senast verifierade acceptabla tillståndet. Bevara kemi-, bad-, timing-, ugns-, beläggnings-, kulpenings- och inspektionsdokumentation. Försök inte återställa genom extra kulpening eller en improviserad bakning; erhåll nödvändig teknisk och kundanpassning enligt den styrande processen.
Vad ska en offertförfrågan eller inköpsorder definiera?
| Anbudsförfrågan eller orderinmatning | Varför det är viktigt | Osäker genväg förhindrad |
|---|---|---|
| Fullständigt material- och hållfasthetskrav | Definierar granskning av känslighet och styrande processklass | Använder endast ett generiskt stålnamn |
| Alla vätgasgenererande eller exponeringsoperationer | Bygger den verkliga riskkronologin | Granskning av plätering utan att beta eller strippa |
| Position och krav för kulpening | Separerar den mekaniska ytbehandlingen från vätgaskontroller | Behandla kulpening som en ersättning för bakning |
| Specifikation och tidpunkt för avlastningsbehandling | Definierar det erforderliga processupplägget för ugnen utan att hitta på värden | Tillämpa en generisk temperatur eller fördröjning |
| Nödvändiga process- och produkttester | Identifierar underlag för kvalificering, periodisk kontroll och satsfrisläppande | Antar att ett vittnestest besvarar varje fråga |
| Behörighet för avisolering, reparation och upprepad bearbetning | Kontrollerar ackumulerad väteexponering, materialavlägsnande och kulpening | Ej godkänd återvinning av en icke-överensstämmande väg |
Tabell 3. En säker offert behöver den fullständiga kemiska, beläggnings-, termiska och mekaniska vägen.
Definiera även ansvar vid leverantörsgränssnitt, förpackning och korrosionsskydd, tillåtna vänteförhållanden, förhållande mellan test och prov, regler för dokumentationlagring och anmälan. När kravet på kontrollerad bakning, sekvens eller materialklass saknas bör bearbetningen vänta på formellt förtydligande.
Vanliga frågor
Avlägsnar kulpening väte från stål?
Nej. Kulpening är en mekanisk ytbehandling och är inte en bakning för väteavlägsnande eller försprödningsavlastning. All nödvändig avlastningsbehandling följer den styrande material-, pläterings- eller processspecifikationen.
Kan tryckrestspänning minska risken för väteassisterad sprickbildning?
Det kan minska ytans dragkraft i ett kvalificerat system, men det eliminerar inte väte, materialkänslighet, applicerad spänning, underjordisk spänning eller driftsexponering. Ingen universell begränsningsfaktor bör anges.
Kan kulpening ersätta en obligatorisk efterpläteringshärdning?
Nej. Om den styrande specifikationen kräver värmebehandling för att minska risken för väteförsprödning kan kulpening inte ersätta den. Saknad tidsstyrning eller ugnsdokumentation är en processavvikelse som kräver spärrning och behörigt beslut om fortsatt hantering.
Bör kulpening ske före elektroplätering?
Det placeras vanligtvis före vissa pläteringsvägar, och ISO 12686 behandlar specifikt automatiserad kontrollerad kulpening före nickel-, autokatalytisk nickel- eller kromplätering eller som en slutlig ytbehandling. Den faktiska ritningen och pläteringsspecifikationen förblir styrande.
Bevisar ett godkänt ASTM F519 att varje del är fri från väteförsprödning?
Nr. F519 utvärderar definierade pläterings- eller beläggningsprocesser och servicemiljöer med specificerade testkonfigurationer. Dess omfattning och representationsgränser måste tillämpas av ansvarig teknisk myndighet.
Är väteförsprödning detsamma som spänningskorrosionssprickbildning?
Nej. Mekanismer och miljöer kan överlappa varandra eller interagera, men de är inte utbytbara diagnoser. Felanalysen och de styrande kraven måste identifiera den tillämpliga mekanismen.
Kan en pläterad komponent kulpenas efter beläggning?
Endast genom en uttryckligen godkänd och kvalificerad väg. Stötar kan skada eller förorena beläggningen och tar inte bort väte som redan absorberats av substratet.
Vilka förändringar kan kräva omkvalificering eller förnyad vätegranskning?
Typiska exempel är material eller hårdhet, kemi vid rengöring eller betning, pläteringsbad, överföringstid, utrustning eller cykel för väteutdrivningsbehandling, beläggning, avbeläggning, reparation, kulpeningskonfiguration, geometri och provningsmetod.
Viktiga slutsatser
- Kulpening varken avlägsnar väte eller ersätter lättnadsbakning.
- Granska känsligt material, vätekällor, dragspänningar, tid och miljö tillsammans.
- Registrera den fullständiga kronologin över rengöring, betning, avstrykning, plätering, bakning och kulpening.
- Använd endast de baknings- och tidskrav som den kontrollerade processen åberopar.
- Tillämpa F519, F1624 och F1940 inom deras angivna omfattningar.
- Innehåller saknad kronologi eller bakningsbevis; improvisera inte återställning.
Relaterade SP Center-guider
- Kulpening och spänningskorrosionssprickning
- Kulpening före eller efter beläggning?
- Kulpening före eller efter värmebehandling?
- Ytdefekter och kulpening
Tekniska referenser
1. SAE AMS2759/9E, Avlastning av väteförsprödning (bakning) av ståldelar
3. ASTM F1624-12(2024), Mätning av tröskelvärde för väteförsprödning i stål
6. SAE J2441_202511: Kulpening, stabiliserad november 2025
7. SAE ARP7488: Riktlinjer för design och processkontroll av kulpening, utfärdade januari 2018
Standardnotering: Härled inte bakningsvärden, materialtrösklar eller testacceptans från titlar eller sammanfattningar. Tillämpa de fullständiga kontrollerade specifikationerna som anges av produkten och processen.
